Как сделать саперную лопатку своими руками

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов

Вам не нравится копать палисадник? Вы просто никогда не держали в руках  по-настоящему классный садовый инструмент! Как  достичь максимальной эффективности, работая в саду, и при этом  прикладывать минимум физической силы?  Чертеж чудо-лопаты и   подробные инструкции по ее изготовлению из подручных материалов вам в этом помогут!

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок.

Аналогичную конструкцию мы сейчас изготовим собственными руками.

А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине  не малых денег.

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля.

Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно.

Для такой роли идеально подойдет  рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже.

Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался.

Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой.

«Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается  П-образное крепление. Таких креплений нам надо 2.

Шаг 1Делаем рамку.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его.

В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы.

Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Шаг 2Изготавливаем рычажный механизм.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим элект рической дрелью в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив.

Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве.

Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Шаг 3Привариваем противорежущие.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 450 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Шаг 4Привариваем заднюю опору.

Шаг 5Изготавливаем черенок.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления.

Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома.

То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция  чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома.

Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей.

Как сделать лопату для уборки снега, обработки земли. Выбор черенка, полотна, сборка лопаты. Советы самодельщиков: чертежи и 70 фото изготовления приспособления

У каждого уважающего себя хозяина дома всегда есть набор инструментов, буквально на все случаи жизни. Но лишь инструментами всё обходится? На самом деле нет.

Лопата – неотъемлемая составляющая любого трудового дела. С её помощью можно вскопать несколько гектаров на дачных участках, откопать машину от снега в самую снежную и знойную погоду, а также принять участие в строительстве фундамента для дома.

Как показывает практика, очень часто лопаты ломаются, тем самым принося множество хлопот. Стоимость её в магазине на сегодняшний день довольно большая, и поэтому не каждый её может приобрести.

В свою очередь мы нашли выход из такой ситуации, и с радостью им поделимся с вами. Сегодня мы расскажем, как сделать лопату своими руками.

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

• Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
• Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
• Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

Лопата для уборки снега

Климат нашей страны в зимнее время особо суров, поэтому нужно быть готовым к обильным снегопадам.

Мы расскажем, как сделать лопату для уборки снега. Для того чтобы сделать такую лопату понадобятся следующие материалы:

• Большой деревянный или фанерный лист.
• Несколько алюминиевых полосок.
• Строительный черенок (приобрести его можно в любом специализированном магазине).
• Древесная пропитка.
• Болты, саморезы, шурупы.
• Шуруповёрт.

Теперь давайте приступим к сборке такой самодельной лопаты.

Сначала изготовьте основание ковша. Для этого возьмите несколько фанерных листов и крепко соедините их между собой при помощи шурупов или гвоздей.

Чтобы фанера не лопнула, советуем обклеить её алюминиевыми полосками для большей прочности. Не забудьте пройтись лобзиком по краям ковша, чтобы придать ему нужную полукруглую форму.

В центре ковша сделайте широкое и глубокое отверстие длинной 4-5 сантиметров.

Далее возьмите деревянный брусок и сделайте из него палку такого размера, чтобы она смогла войти в центр ковша. После зафиксируйте всё болтами. Далее оденьте на лопату резиновую рукоятку.

Финальным этапом всей работы будет нанесение древесной пропитки на самодельную лопату. Это нужно для того, чтобы дерево преждевременно не сгнило от попадания на него влаги.

Собственно теперь вы знаете, как самому сделать лопату для снега. Внимательно следуйте всем указаниям и у вас всё обязательно получится.

Лопата для мотоблока

Наличие мотоблока существенно облегчает работу по хозяйству. С его помощью можно быстро и качественно убрать горы снега, расчистить участок ото льда, а также использовать в сельскохозяйственных и строительных целях.

Если вы являетесь его счастливым обладателям, то не лишним будет знать, как сделать лопату на мотоблок.

Для начала подготовьте основу. Для этого вам понадобится толстый металлический или алюминиевый лист, шуруповёрт и шурупы соответственно. Тут все предельно ясно.

Вот и всё, последовательность всех действий очень проста и понятно. Данная работа займёт около 20-25 минут вашего времени, а в итоге получится замечательная лопата для мотоблока.

Заключение

Уважаемый читатель, спасибо, что воспользовались нашей статьей.

Надеемся, что поданная вам информация была полезной и теперь вам не страшны обильные снега, ибо вы знаете, как собственноручно смастерит лопату. Для более детального изучения рекомендуем посмотреть обучающее видео, как сделать лопату.

Фото лопат

Вам понравилась статья? Поделитесь 😉

Как сделать держак для лопаты своими руками — Металлы, оборудование, инструкции

Лопата является тем инструментом, без которого немыслимы, как садово-огородные, так и строительные работы. Однако в процессе использования хорошей лопаты, мало кто задумывался о такой ее детали, как черенок.

Как правило, на нее обращать внимание мы начинаем только тогда, когда он затрудняет работу, то есть начинает шататься, рассыхается или вовсе по той или иной причине становиться непригодным.

Неудобство также может вызвать, как чересчур короткий черенок, так и чересчур длинный.

Подбираем размер и материал заготовки

В первую очередь необходимо определиться с идеальным размером.

Как правило, высота должна быть ровно по плечо работнику, то есть в зависимости от вашего роста общий размер лопаты должна составлять 140 – 180 см.

  Но можно сделать его и несколько короче, особенно в случаи с совковой лопатой, когда слишком длинный черенок при последующей эксплуатации может стать причиной некоторых неудобств.

А для саперной лопаты размер уменьшаем до 70 — 80 см, но а если эта походная лопата, то и того меньше.

Теперь нам необходимо определиться с материалом для черенка, ведь от этого зависит не только на сколько прочным окажется будущее изделие, но а также и его внешний вид. Некоторые виды древесины при дальнейшем обсушивании или при намокании и вовсе могут повести.

Из какого дерева все же лучше делать черенок лопаты?

Береза. Крепкий, дешевый и простой материал. Из легких пород наиболее оптимальный вариант. Достаточно прочен, не сломается даже при перекапывании тяжелых почв. Так же она хороша и в обработке, легко стругается, а волокно снимаются равномерно.

Сосна. Является самым примитивным материалом, которого полно на рынке. Легко поддается обработке, эффективно шлифуется, а выглядит достаточно красиво. Но к сожалению есть у черенка из этой породы и свой недостаток. А именно, при более-менее нормальном усилии он может треснуть на первом же суку.

Ясень. Достаточно дорогая, но качественная порода дерева. Делать в большом количестве черенки из этого материала не выгодно, так как стоимость достаточно высокая. По сравнению с сосной и березой, плотность древесины данного вида в 1,4 раза выше.

Дуб. Является достаточно дорогим, прочным, но в то же время и тяжелым материалом. Основными недостатками материала из этой породы можно назвать высокую плотность.

Но в данном случаи все зависит и от предназначения инструмента.

К примеру, если лопата с черенком из дуба будет использоваться при работах по выравниванию фундамента или при рубке корней, то данное изделие может стать наиболее подходящим решением.

Как сделать черенок для лопаты своими руками?

Для того, чтобы черенок для лопаты изготовленный своими руками по своим техническим характеристикам не уступал заводским показателям, внимание необходимо уделять не только его подгонке, но а также противокоррозийной обработке.

Самым простым решением конечно же является покупка заготовки, но сделать ее можно и своими руками.

1.Поиск материала

Для изготовления ровного держателя, который действительно удовлетворил бы ваши требования, выбираем ветку с диаметром в 2 раза больше, необходимого диаметра. По возможности выбирайте без сучков, изгибов и разветвлений, чтобы волокна были максимально ровными.

2.Подгонка под нужный размер

3.Обработка

Чтобы не было зазубрин специальной машинкой или вручную производим шлифовку. Вначале проходим крупнозернистой шкуркой, после и мелкозернистой.

Далее пропитываем специальной суспензией для дерева, которую можно приобрести практически в любом специализированном магазине.

В течение суток даем высохнуть, после чего всю площадь в 2 слоя проходим лаком и опять в течение суток оставляем на просушку.

Стоит отметить, что последняя процедура не обязательна, но работать лопатой с черенком обработанным лаком будет гораздо приятней.

Как правильно насадить черенок?

В первую очередь от насаженного черенка будет зависеть комфортность при работе. В случаи, если не будет люфты и прокруток, работать с такой лопатой будет гораздо приятней. Так, как же правильно насаживать черенок лопаты?

1.Затачиваем

Мерим диаметр отверстия. Как правило, они делаются под конус, но могут быть и прямые. Во втором случаи необходимо измерить диаметр – эта цифра должна быть посредине будущей заточки или даже на расстоянии 1/3 снизу. Далее под углом в 20 – 25 градусов на наждаке снимаем древесину. Сделать можно и ножом, но для ровности рекомендуется еще и зашлифовать шкуркой.

2.Утопление и защита

Чтобы место крепления через несколько лет не сгнило и не потеряло свою прочность, обработанную поверхность заливаем пропиткой. Далее в течение 12 часов даем ей высохнуть, после чего вымакаем в эпоксидной смоле. Она будет выступать в качестве своеобразного уплотнителя.

Сразу после заливки смолы (можно также в этих целях использовать и битум) забиваем держатель.

Для этого необходимо вставить его в посадочное место, провернуть лопату вверх совком, после чего ударить в твердую (в толстый металл или бетон) поверхность. При этом помните, удары должны быть резкими.

Примерно через 5-7 ударов ковш должен сесть на черенок (до уровня начала заточки). В течение суток даем смоле высохнуть (лить много отвердителя не рекомендуется) и можно использовать.

Когда будете определяться с диной черенка, в этот размер также включите и возможные изменения после выполнения работ (около 10 см будет садиться в ковш), в связи с чем рекомендуется его делать с запасом. Отпилить черенок можно в любое время, а вот нарастить уже никак не получиться.

Как сделать черенок для лопаты

Лопата – одно из самых незаменимых орудий труда, как в быту садовода, так и во многих рабочих профессиях. Во время работы в первую очередь уделяется внимание основе лопаты, если она достаточно острая и прочная, то работать с ней значительно легче, а вот дефекты черенка остаются в стороне.

Однако, если вдруг черенок очень длинный либо напротив — слишком короткий, шаткий, древесина грозится рассохнуться, то работать абсолютно невозможно, и эффективность труда сводится к нулю. Помимо привычных деревянных существуют также алюминиевые черенки для лопат. Они славятся большей долговечностью и устойчивостью к эрозии.

В этой статье мы расскажем о том, как сделать черенок для лопаты.

Как правильно подобрать черенок для лопаты

Основной проблемой мастеров при выборе черенка является спешка, а также зачастую незнание, поскольку выбирается первый попавшийся и уже дома возникают достаточно большие трудности с присоединением черенка к штыку. Для того чтобы не совершать подобных ошибок, следует хотя бы в общих чертах ознакомиться с разновидностями лопат.

Существует 3 типа садовых лопат:

• перекопочная;
• выкопочная;
• универсальная.

В каждом из этих типов присутствуют существенные различия в толщине, размерах металлического полотна и накладки, а следовательно и черенок необходимо подбирать, исходя из этих параметров.

Прежде всего, при выборе заводского черенка стоит уделить внимание дефектам, которые в дальнейшем в значительной степени повлияют на продуктивность работы и долговечность изделия:

• гнилые места;
• сучки;
• отщепы;
• трещины;
• зазубрины;
• червоточины;
• сколы.

Поверхность черенка должна быть гладкой, ровной, с равномерным цветом. Особое внимание рекомендуется уделить покрытию – это должны быть лак либо краска, которые предотвращают попадание случайных заноз под кожу, а также уберегают от преждевременной порчи материала и воздействий внешней среды.

Несмотря на широчайший ассортимент, предлагаемый строительным и садоводческим рынком, существует несколько причин, почему стоит изготовить черенок для лопаты своими руками.

Во-первых, для изготовления черенков для лопат в промышленности зачастую используют некачественный материал, а именно древесные отходы.

Во-вторых, зачастую производители не уделяют должного внимания просушке изделия, вследствие чего по мере высыхания происходит деформация и возникновение трещин.

Оптимальный процент влажности покупной древесины не должен превышать 15%.

При подозрении на чрезмерную влажность покупного изделия можно самостоятельно просушить его, однако и в этом случае не исключены дефекты из-за низкого качества сырья.

В-третьих, черенок обтачивается максимально универсально при помощи станка для использования под любой инструмент. Вследствие чего он недостаточно глубоко садится в лопату и нуждается в ручной подгонке.

Зачастую продавцы тщательным образом маскируют всевозможные дефекты для повышения цены изделия. На месте выявить это не так уж и просто, однако в процессе эксплуатации со временем они начинают проявляться и приносят большие неудобства.

Кроме того, существуют трудности с определением материала, из которого сделано готовое изделие. Ведь не каждый способен на профессиональном уровне отличить один сорт древесины от другого, однако стоимость изделия во многом зависит от этого фактора.

Бесспорно, чаще всего изделия, сделанные своими руками, уступают по эстетике промышленным, но при грамотном подходе на сто шагов обойдут их по своей функциональности, удобству и качеству. Для получения крепкого и удобного черенка для лопаты, лучше начать с подбора материала. Именно от него зависит прочность и внешний вид готового изделия.

Основные сорта древесины, которые можно использовать для изготовления черенков лопат:

• сосна – несмотря на то, что материал достаточно легкий в обработке и за счет пропитки смолами не боится влаги, он имеет очень маленький срок годности, поскольку является очень хрупким, с низкой плотностью. В то же время большой процент представленных на рынке изделий изготовлен именно из сосны, поскольку это дешевый и простой в обработке сорт древесины;
• береза – достаточно крепкая, недорогая по цене и легкая в обработке. Главное ее преимущество заключается в способности выдерживать серьезные нагрузки. Оптимальный вариант для изготовления черенка;
• бук – по качеству очень похож на березу, однако нуждается в более продолжительной обработке, поскольку содержание смол минимальное, и требуется дополнительная защита от влажности;
• тополь – легкий сорт древесины, хорошо ведет себя при обработке, отличается достаточной прочностью и долговечностью;
• дуб – по сравнению со всеми материалами самый крепкий, но очень тяжелый по массе, а потому черенки для лопат из него делают редко – инструмент должен быть достаточно легкий, чтобы им удобно было работать. Кроме того, дуб довольно сложно поддается ручной обработке, да и стоимость такого черенка будет неоправданно высокой.

Как сделать саперную лопатку своими руками — Справочник металлиста

• 1 Саперная лопатка, большая и малая, СССР и Бундесвера времен ВОВ, кованая, армейская и складная, использование в бою как оружия
• 2 Как сделать чудо-лопату (рыхлитель)
• 3 Саперная лопатка, большая и малая, БСЛ 110, сделанная в СССР, использование кованой армейской как оружие, как применять в бою
• 4 Складная автомобильная лопата (в машину) — своими руками
• 5 Саперная лопатка — помощница выживальщика

Потребность в специальном инструменте для возведения защитных укреплений различного типа возникла в армии примерно во второй половине 19 века.

Именно тогда началась эпоха так называемых «траншейных» войн.

За прошедшие годы сапёрная лопата прошла несколько модернизаций, в результате чего этот инструмент подходит как для копки, так и для ведения ближнего боя.

В последние десятилетия появилась складная сапёрная лопатка, которая имеет преимущества за счёт компактных размеров, но её рабочие и боевые качества значительно уступают классической армейской модели.

Как появилась сапёрная лопата

Первое появление лопатки для сапёров и пехоты было зафиксировано в 1869 году. Изобретение этого инструмента принадлежит датскому пехотному капитану Линнеманну.

Будучи военным, он сам прочувствовал неудобство штатной лопаты, когда приходится окапываться под огнём противника.

Капитан получил патент на своё изобретение и стал продвигать его в армию Дании.

Так как датская армия не участвовала в те годы в войнах, местное командование не оценило новинки. Линнеманн решил открыть производство в Австрии, где его лопатка быстро завоевала признание. Одним из первых крупных заказов датского капитана была партия в 60 000 штук для русской царской армии.

Через несколько лет большинство армий Европы начали использовать лопатку Линнеманна вместо полноразмерных сапёрных лопат. Путём полевых испытаний было выяснено, что коэффициент полезного действия компактного инструмента составил около 70% от большой версии. Маленьким инструментом намного удобнее работать на коленях или даже лёжа.

В конце 19 века появились первые инструкции, в которых подробно описывалось, как правильно использовать малую сапёрную лопатку (МСЛ). Эти инструкции практически не изменились и в наши дни, хотя в современной российской инструкции МСЛ имеется обширный раздел, посвящённый использованию этого шанцевого инструмента в бою.

Хотя лопата называется «сапёрная», она используется всеми пехотными подразделениями современных войск.

А вот специализированные сапёрные и инженерные подразделения, которым редко приходится работать под огнём, используют БСЛ-110 (большая сапёрная лопата), которая является практически полной копией обычной штыковой.

Когда МСЛ стала использоваться в бою?

Первое использование шанцевого инструмента в бою было зафиксировано во время войны России и Турции, хотя эти случаи носили эпизодический характер. Более масштабное применение сапёрной лопатки началось во время Первой Мировой войны.

Это связано с тем, что солдатам противоборствующих сторон постоянно приходилось рыть километры окопов. Э. М. Ремарк одним из первых описал действие МСЛ в бою.

По словам знаменитого литератора, многие солдаты ходили в атаку вооружённые гранатами и лопаткой.

Действительно, раны, которые наносил специально заточенный для этой цели шанцевый инструмент, были ужасными.

Им можно было не только работать, как штыком, но и рубить, как топором. В отличие от топора, она была легче, что увеличивало скорость в несколько раз.

Один удар лопаткой, нанесённый рукой опытного в окопных боях солдата, был смертелен.

Сразу же после образования Рабоче-Крестьянской Красной Армии, военачальники разработали программы подготовки бойцов, в которых был учтён опыт фронтовиков. Теперь новобранцев обучали не только штыковому бою, но и технике боевого использования шанцевого инструмента.

Конкуренты МСЛ

Во время Первой Мировой войны неоднократно предпринимались попытки создать специфическое оружие для окопного боя. Основными конкурентами сапёрной лопатки были:

• Окопные ножи;
• Снятые с винтовок штыки;
• Кастеты;
• Ножи-кастеты;
• Дубинки и тому подобное оружие.

Причём не всегда это были самодельные изделия, промышленность выпускала широкий спектр подобного оружия.

Самым главным конкурентом была дубинка. Она проявила себя гораздо эффективнее в бою. Казалось бы, чего проще, вооружить солдат дубинками и отправить в бой.

Но вооружать войско 20 века подобным оружием – это настоящая дикость, к тому же процент убитых от такого оружия был ничтожно мал.

Во время ВОВ же, когда солдатам приходилось совершать многокилометровые марш-броски, мало кто согласился бы таскать тяжёлую дубину, надеясь, что представится возможность применить её в бою.

Нужно заметить, что использовали лопатку в бою в основном солдаты СССР, которых этому специально обучали.

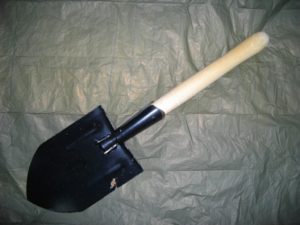

Особенности конструкции сапёрной лопатки

Малая сапёрная лопатка успешно прошла ВОВ и серию других конфликтов 20 века, в которых участвовала армия СССР. В настоящее время этот инструмент по-прежнему находится на вооружении армии России. Она состоит из следующих частей:

• Штыка, который ещё называется лезвием;
• Черенка из дерева, как правило, это берёза.

Так как ещё со времён СССР в армии России изучают рукопашный бой с использованием МСЛ, для её создания использовалась кованная сталь.

Возможно, что в настоящее время никто не стал бы ковать штыки для лопат, но армейские склады по-прежнему переполнены продукцией, выпущенной в советское время.

Наиболее качественными считаются модели, выпущенные в 1950-е годы.

Получив новую лопатку, опытные бойцы ошкуривали черенок наждачкой, придавая её более удобную для своей руки форму.

Во время ВОВ популярным было опаливать черенок на открытом огне.

В отличие от сапёрной лопатки бундесвера, которая является складной, что значительно снижает её КПД, советский шанцевый инструмент имеет целостную конструкцию.

Существуют различные модели пехотных или сапёрных лопаток. Они имеют разную форму штыков:

• Наиболее популярной является пятиугольная форма штыка. Знаменитая советская модель МПЛ-50 имеет именно такой;
• Четырёхугольная форма;
• Овальная.

Впрочем, овальные пехотные лопаты встречаются крайне редко.

Особенности МПЛ-50

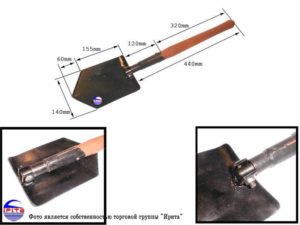

Самый популярный военный шанцевый инструмент производства СССР имеет следующие характеристики:

• Ширина штыка составляет 15 см;
• Длина – 18 см;
• Толщина стали – 3-4 мм. Образцы, которые были выпущены до 1960-х годов имеют более толстую сталь на штыке;
• Две грани, которые сходятся в острие, должны быть остро заточены;
• Боковые грани затачиваются специально для рубки корней.

Если сапёрную лопатку предполагается  использовать в рукопашном бою, тогда все её грани затачиваются. Это превращает инструмент в грозное оружие.

Лопатку опытного бойца-рукопашника можно легко узнать по заточке и наличию темляка, который будет препятствовать выскальзыванию оружия из руки.

Такой боевой инструмент может срубить небольшое деревце толщиной с руку одним ударом.

Как МСЛ использовалась во время ВОВ

Великая Отечественная война в полной мере раскрыла потенциал советского шанцевого инструмента. Все советские пехотинцы имели на вооружении малую сапёрную лопатку. Солдат с этим инструментом мог сделать окоп за 10 минут.

Так как в первые месяцы войны советским солдатам пришлось целыми днями заниматься копкой окопов, лопата стала для них чуть ли не продолжением руки.

Первые же рукопашные столкновения немцев с русскими показали, что советская военная лопата – это не только инструмент для копки.

Немецкая сапёрная лопатка была складной, и немцы никогда не изучали аспекты боя этим шанцевым инструментом. В отличие от советской МСЛ, немецкий вариант был удобнее при копке и транспортировки.

Как используется МСЛ в быту

В настоящее время ни один здравомыслящий строитель или дачник, не говоря о жителе сельской местности, не выберет сапёрную лопатку в качестве инструмента для вскапывания огорода. Однако она обрела второе рождение за счёт туристов и охотников. Для них этот инструмент стал настоящим помощником в лесу.

Лопатка может рубить ветки, выкапывать растения, использоваться в качестве защиты от нападения хулиганов.

Ещё в СССР ее возили в багажнике, так как это не только помогало выкапывать застрявший в грязи автомобиля, но и могло защитить здоровье и имущество её владельца.

Вот ещё несколько нестандартных способов применения МСЛ в быту:

• Её можно использовать в качестве весла для плота или лодки;
• Лопаткой можно рубить дрова;
• При должной сноровке, даже можно нашинковать продукты;
• Некоторые умудряются использовать этот инструмент в качестве сковородки.

Любой человек, который разбирается в технологии металлов, скажет, что последний способ лучше не использовать. При нагреве клинок лопаты потеряет свою закалку и будет гнуться при копке.

Лопата на фронте: инструмент или оружие?

Русские солдаты оценили преимущества МСЛ ещё во время Первой Мировой войны.

С помощью инструмента можно было копать окоп даже лёжа, а в случае внезапного нападения лопатой можно было рубить как топором.

После нескольких рукопашных схваток, военное руководство приняло решение отдельно изучать технику боя с применением «сапёрки».

Советская МСЛ-50 прекрасно сбалансирована. Благодаря этой особенности её можно метать несколькими способами. На дистанции до 3-5 метров можно применять технику безоборотного метания, а на более длинных расстояниях – оборотную технику. При ударе по противнику, даже тупой инструмент способен нанести серьёзные раны.

Как использовать сапёрную лопатку для самообороны

Что касается вопроса о применении этого компактного шанцевого инструмента для самообороны, то это достаточно сложно. С одной стороны, МСЛ не подпадает под определение холодного оружия.

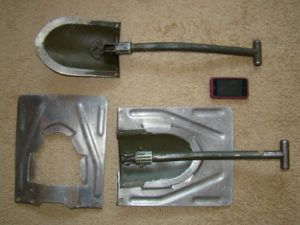

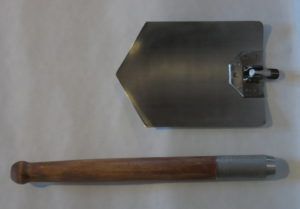

Складная лопата 3 в 1 своими руками — Сделай сам

Казалось бы, лопата – это заурядный инструмент. Черенок и полотно – что может быть проще. Но если для вас важно работать с землей быстро, удобно и не прилагая лишних усилий – нужно знать несколько важных моментов.

Особенно это пригодится в случае, если вы решили собрать или изготовить лопату своими руками. Прежде чем делать самодельные лопаты для огорода, перед вами должны быть чертеж и схема. Лопата может быть складная, на колесах, штыковая, самокопающая, разборная и так далее.

Следует подробно продумать, какой должна быть стойка, нужен ли настенный держатель или чехол.

Самые распространенные черенки для лопат – березовые и сосновые. Их даже искать не придется, так как они есть в любом хозяйственном магазине. Несмотря на схожий внешний вид, отличие этих черенков – существенное.

• У держателя из сосны два значимых преимущества: низкая цена и небольшой вес. Минусы – хрупкость и ломкость. Несмотря на то что три четверти черенков у нас производится именно из сосны – подумайте, стоит ли на этом экономить. В крайнем случае приобретайте сразу два – один пусть будет в запасе.

• Черенок из березы значительно прочнее соснового и прослужит дольше. Однако существенный недостаток такого черенка заключается в том, что он намного тяжелее. Стоит заметить, что большой вес лопаты – не всегда ее минус. Если вы рубите корни, копаете ямку под столбик забора или работаете с очень каменистым грунтом – тяжелая лопата удвоит ваши усилия. А вот при копке грядок предпочтительнее легкая – с тяжелой вы устанете быстрее.

Дуб и ясень также применяется для изготовления черенков. Черенки из этих видов дерева не так распространены, но по качеству превосходят сосновые и березовые. Оптимальный вариант – ясень.

Черенок из него получается легким и очень прочным. Дубовые черенки тоже имеют хорошую прочность, но они тяжелые, поэтому подойдут для лопат, которые предназначены для «ударных» работ.

Черенки из дуба и ясеня в 3–4 раза дороже сосновых.

Последнее время в качестве черенков используют и трубы из современных и высокопрочных сплавов металла. Это может быть анодированный алюминий или титан. Преимущество таких черенков заключается в том, что они не ржавеют, имеют легкий вес и большой запас прочности. Но и стоят они недешево.

Важно! Оптимальный вариант для обычного огородника – универсальная лопата с березовым черенком. Его стоимость вполне приемлема, а лопата будет обладать значительным запасом прочности.

Производители предлагают больше 20 вариантов лопат, изготовленных из различных сплавов металла. Остановимся на самых распространенных.

• Основная масса лопат, которыми пользуются огородники и строители, сделана из рельсовой стали. Полотно такой лопаты очень прочно, при больших нагрузках оно хорошо «пружинит», принимая исходную форму. Оно легко точится и довольно устойчиво к коррозии.

• Полотно из титана такой гибкостью не обладает. Несмотря на высокую прочность, оно довольно хрупкое. При большой нагрузке или сильном ударе может сломаться. Идеальный вариант для использования – копка грядок. Легкий вес лопаты доставит вам удовольствие в этой не очень приятной и нудной работе. Учтите, что лопата из такого сплава стоит недешево.

• Последнее время многие дачники имеют в ассортименте огородного инструмента «нержавейку». Лопата из нержавеющей стали легка, к ней почти не прилипают комья земли, она совершенно не подвергается коррозии. Но есть и минусы: полотно не настолько прочно как титановое или сделанное из рельсовой стали. Ею удобно будет копать грядки на мягкой и воздушной почве. При работе с твердым грунтом она погнется.

Важно! Лопата из рельсовой стали – это универсальный вариант для огородника. Но если вам нужно вскопать грядки на легкой и рыхлой почве, то лучше всего для этой работы подойдет лопата из нержавеющей стали.

Черенок и полотно – это еще не лопата. После покупки этих элементов вам предстоит серьезно отнестись к ее сборке. Она включает несколько шагов.

• Прежде всего, необходимо хорошо просушить черенок. Обычно в магазины от производителя держатели попадают сырые, и в весенний сезон бывает, что они не всегда успевают в магазине хорошо просохнуть. Поэтому лучше черенок положить на улице под навес на несколько недель. Этого времени вполне достаточно, чтобы он хорошо просох

• Следующий этап – заточка черенка. Необходимо снять слой древесины под определенным углом. Для грубой обработки можно воспользоваться острым топором, но не переборщите. Далее, дерево обрабатывается болгаркой с помощью специальной шлифовальной насадки по дереву. Окончательная подгонка производится крупнозернистой наждачной бумагой. В посадочную трубку полотна лопаты держатель должен заходить очень плотно.

• Прежде чем приступить к завершающей стадии – насадке лопаты на черенок, его нужно покрасить. Очень часто огородники пренебрегают этим, а зря. Неокрашенный черенок под дождем намокнет, впитает влагу и станет вдвое тяжелее. К тому же такой черенок прослужит намного меньше. Для покраски возьмите простую морилку. Она стоит недорого и есть в любом хозяйственном магазине. Ее стоит нанести малярной кистью на дерево в два слоя. После этого дайте выстояться 12 часов и покройте лаком. Оставьте на 12 часов для просушки.

Набить черенок – это нехитрое дело, но стоит принять во внимание следующие тонкости:

• очень важно, чтобы черенок полностью заполнил фаску (углубление) полотна, что придаст лопате дополнительный запас прочности, в ином случае даже при небольшом усилии лопата погнется;
• прежде чем вставить черенок в посадочное место, его обработанный конец желательно смочить горячей смолой, что убережет находящееся в посадочной трубке дерево от влаги и гниения, а посадка будет прочнее;
• вставьте держатель в посадочную трубку полотна и, перевернув лопату вверх ногами, постучите торцом черенка о твердую поверхность;
• если вы убедились, что древесина полностью заняла посадочную фаску, можно закрепить полотно на черенке – для этого в посадочной трубке предусмотрено два отверстия; здесь надежнее использовать не гвозди, а шурупы.

Если вы хотите легкую лопату с прочным и суперлегким черенком, то обратите внимание на алюминиевую трубу, покрытую заводским анодом. Диаметр трубы должен быть 3,5–4 сантиметра, при этом толщина ее стены – не менее 3–4 миллиметров.

На базе вам отрежут такую длину трубы, какую вы попросите. Обычно длина черенка лопаты для человека среднего роста составляет полтора метра. Посадочная трубка лопаты для такого черенка должна быть на несколько миллиметров больше и желательно – конусообразной.

Если металлический черенок все-таки немного болтается в посадочной трубке, то в этом случае нужно использовать уплотнитель.

Это может быть кусок рубероида, смоченный в горячем битуме, либо обычный бинт, пропитанный эпоксидной смолой. После насадки черенка в посадочную трубку полотна лопаты, его необходимо хорошо закрепить. В отличие от крепежа деревянного черенка, здесь шурупами не обойтись.

Надежное крепление могут обеспечить болты, диаметром 5–6 миллиметров. В двух местах посадочной трубки электродрелью сверлится два подходящих по диаметру отверстия на расстоянии 10–12 сантиметров друг от друга. Посадочная трубка лопаты просверливается насквозь вместе с установленным в нее алюминиевым черенком.

После этого в отверстия вставляем болты с шайбами и закручиваем гайки.

Подобным образом крепятся к полотну лопаты и пластиковые черенки. Для придания идеальной формы под конусообразные посадочные трубки пластик рекомендуется разогреть феном или газовой горелкой.

Лопаты с алюминиевыми или пластиковыми держателями очень легкие и прочные. Однако обращаться с ними нужно очень бережно – такие держатели боятся ударов.

Незначительная деформация в центре черенка приведет к тому, что он погнется (пластиковый – переломится) и восстановить его будет уже невозможно.

Последний штрих в самостоятельной сборке лопаты – ручка на вершине черенка. Ее основная функция – предотвратить вращение лопаты в руках.

Как сделать лопату своими руками, смотрите в видео ниже.

Как сделать чудо-лопату (рыхлитель)

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая.

В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

• рыхлит почву;
• разбивает комья;
• «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
• легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.
