Угловой редуктор своими руками

Редукторы

Возможность использовать один и тот же электроинструмент для обработки различных материалов (металлы, камень, дерево, пластик, бетон и другие) делает болгарку очень востребованной у пользователей. Размеры насадок вместе с редуктором обеспечивают оптимальные обороты для безопасной и эффективной работы.

Устройство, принцип работы и назначение УШМ

Источником вращающего момента для инструмента болгарок является встроенный в их конструкцию коллекторный электродвигатель.

Окончательная рабочая величина момента вращения на рабочей насадке достигается с помощью редуктора, конструкция которого отличается компактностью для обеспечения минимальных габаритов всего электроинструмента, что является важным параметром для ручного использования устройства.

Схема работы болгарки. Источник здесь

Из технического названия УШМ следует ее основное предназначение — шлифовка поверхностей обрабатываемых материалов. Однако, универсализм и многофункциональность болгарок позволяют при помощи сменных насадок выполнять такие технологические операции как резка, зачистка, полирование и некоторые другие.

Как устроен редуктор, в разрезе, фото и чертежи

Минимальные габариты редуктора обеспечиваются применением конической передачи.

Малая коническая шестерня входит в зацепление с большой, при этом меняется на 90° направление вращения вала ротора электродвигателя, чем сокращается размер болгарки в длину.

Узкая по толщине ведомая шестерня позволяет конструкцию корпуса редуктора сделать максимально плоской, что обеспечивает работу болгарки в труднодоступных местах.

Редуктор болгарки в разрезе. Источник фото здесь.

Опорные узлы валов ротора и шпинделя выполняются с применением шарикоподшипников, игольчатых и втулок из антифрикционных материалов в зависимости от модели болгарки, способных выдерживать большие осевые нагрузки.

Корпус, в котором собраны валы ведомой и ведущей шестерен, подшипниковые узлы надежно защищает от пыли, которая образуется при работе болгаркой. Пример конструкции редуктора на представленном изображении.

Как разобрать с целью диагностиик и проведения ремонта возможно узнать из отдельной статьи.

Регулировка

Конический редуктор болгарки будет без проблем работать при свободно вращающихся в подшипниках валах, которые не имеют люфтов. Это достигается установкой дополнительных металлических прокладок на ведущем и ведомом валах, для устранения зазоров образовавшихся в процессе сборки.

Особенностью конической передачи является регулировка самого зацепления. Необходимо обеспечить совмещение начальных конусов шестерен. Здесь также следует учесть наличие теплового зазора, который исключает заклинивание передачи при нагреве во время работы.

Для этого между корпусом и крышкой редуктора устанавливаются металлические прокладки. Контроль правильности регулировки осуществляется по пятну контакта.

Практически это делается нанесением красящего вещества, например, синьки на поверхности зубьев и после обкатки на рабочем режиме визуально определяется площадь рабочей поверхности зуба, на которой синька отсутствует. Правильное расположение и размеры пятна контакта на изображении ниже.

В зависимости от степени точности передачи должно быть:

а = (0,4 – 0,8)b;

hср. = (0,6 – 0,9)h.

В болгарках между крышкой и корпусом редуктора устанавливаются металлические прокладки, количество которых соответствует правильной начальной регулировки зацепления. По мере износа зубьев для сохранения зазора и нормальной работы передачи часть прокладок убирается, тем самым обеспечивается продолжительность эксплуатации редуктора болгарки.

Передаточное число (отношение)

УШМ (болгарка) MAKITA GA9010C. Фото 220Вольт

В классическом понимании передаточное отношение редуктора болгарки, как собственно и любого другого механического редуктора, это отношение оборотов ведущего вала к оборотам ведомого.

Для большинства УШМ оно колеблется от 2,5 до 4.

Редуктор является понижающим с целью обеспечить обороты, при которых не происходит быстрый перегрев обрабатываемой поверхности и достигается требуемая для работы величина крутящего момента.

В большей степени передаточное отношение редукторов болгарки зависит не от модели производителя, а от мощности болгарок. Менее мощные болгарки имеют более высокие обороты шпинделя и соответственно меньшее передаточное число.

Для мощных профессиональных болгарок важен высокий крутящий момент и для работы с насадками больших диаметров с целью обеспечения безопасности не применяются большие обороты шпинделя. Здесь передаточные отношения ближе к максимальным значениям.

Какие бывают редукторы: прямой, понижающий, угловой и прочие

Механический редуктор — это механизм, передающий от двигательной установки необходимые для функционирования приводного устройства параметры крутящего момента и скорости вращения вала. Некоторые виды редукторов могут менять направление их вращения.

Редуктора с соосными (параллельными) валами, как правило, в большинстве своем представляют самые распространенные с цилиндрической зубчатой передачей. Они могут иметь различные передаточные отношения и количество ступеней преобразования. Передача хода передается плавно, практически без потерь, но изменить направление вращения вала они не могут.

Редуктор болгарки со смазкой

Угловые редукторы, которые используются в болгарках, способны обеспечить направление валов на 90°. Конические шестерни могут быть как с прямым зубом, так и с круговым.

На некоторых маломощных бытовых болгарках, например, модели Bosch, используется передача с прямыми зубьями, где не предъявляются требования к плавности хода и уровню шума.

Круговые зубья обладают большей несущей способностью, имеют меньший уровень шума из-за плавности зацепления, менее чувствительны к погрешностям сборки.

В зависимости от величины передаточного отношения редукторы подразделяются на следующие виды.

• Прямой. Передаточное отношение равно 1. Такой редуктор используется, например, в некоторых многовальных коробках передач грузовых автомобилей.
• Повышающий. По другому он называется мультипликатором, где передаточное отношение имеет значение меньше 1. Главное назначение мультипликатора — увеличение угловой скорости. При этом крутящий момент на выходном валу уменьшается.
• Понижающий. Здесь передаточное отношение больше 1. В большинстве случаях в различных механизмах, к таким относится и УШМ, применяется такой редуктор.

Принципов редуцирования, как и конструктивных исполнений, существует большое разнообразие. Однако каждому механизму наилучшим образом подходит определенный вид. Болгарки без конического редуктора представить уже достаточно трудно.

Частые неисправности, причины и решение, запчасти

Шестерни редуктора (компл.) BOSCH GWS 6-100. Фото 220Вольт

Работа в тяжелых эксплуатационных условиях (некачественная смазка шестерен, длительная работа при повышенных нагрузках, наличие большого количества пыли при работе и другие), долговременный период использования электроинструмента приводят к появлению поломок редуктора, где наиболее характерные следующие.

• Износ рабочей поверхности конической пары шестерен, при котором редуктор работает с повышенным шумом, а по достижении критической величины возможно проскальзывание шестерен друг относительно друга.
• Ресурс работы подшипников ограничен. Шум и вибрация при работе болгарки являются факторами, при появлении которых следует проверить подшипники на наличие люфтов. Изношенные подшипники подлежат замене (ссылка на статью об этом).
• При жесткой эксплуатации возможен скол и поломка зубьев шестерен редуктора. Здесь возникает очень сильная вибрация болгарки при работе, сопровождаемая немалым шумом.

Решить проблему восстановления работоспособности болгарки можно самостоятельно при наличии необходимых инструментов, запчастей, навыков работы слесарем.

Если нет уверенности в собственных силах, рекомендуется обратиться в сервисные центры, где ремонтом займутся профессионалы. Выбрать подходящий можно по этой ссылке.

В отдельном разделе представлены компании, в которых сделают качественный ремонт и заменят вышедшие из строя детали на новые, имеющиеся в наличии у сервиса.

Где купить корпус и прочие комплектующие

Купить корпус редуктора и другие запчасти, комплектующие возможно у сотрудников компаний-поставщиков, которые собраны в соответствующем разделе.

Как сделать понижающий редуктор своими руками — Спецтехника

Угловой редуктор нашел широкое применение в  мото-технике, особенно доработанных культиваторах, в автомобильной индустрии, промышленности, к примеру, на задвижках и т.д. Установленный угловой понижающий редуктор на мотоблоках помогает добиться эффективной работы при больших нагрузках.

Такой тип редуктора, как правило, применяют для стыковки двигателя с продольным расположением коленвала, с трансмиссией, которая рассчитана под цепь.

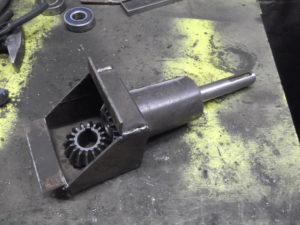

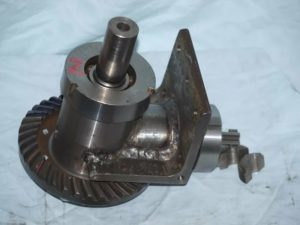

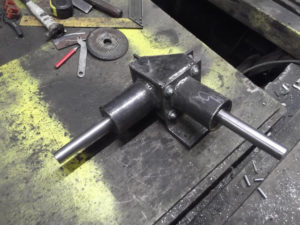

 Угловой редуктор своими руками можно сделать из уже имеющихся образцов, скажем как на советском мотоцикле Урал или Днепр.

В этом случае вам потребуется провести ряд доработок, которые бы соответствовали вашим целях для дальнейшего использования редуктора.

Также в продаже существуют доступные образцы редукторов углового типа, но не всегда они подходят под заявленные критерии каждого покупателя, то редуктор сильно понижает скорость, имеет низкое передаточное соотношение,  или вовсе не подходит по габаритам для сочленения с другими механизмами.

Второй вариант, это самостоятельно сделать угловой редуктор (мотор-редуктор угловой). В этом случае давайте разберемся, из каких основных элементов состоит редуктор.

Для работы по сборке углового редуктора вам понадобится:

— отвертка крестовая и прямая;

— линейка и штангельцыркуль;

— набор сверл по металлу;

— надфили и напильники по металлу;

— плоскогубцы и кусачки;

— резиновые прокладки;

— молоток и тиски;

— и другие инструменты, в зависимости от размера и выбранного типа углового редуктора.

Самодельный угловой редуктор своими руками – пошаговый процесс сборки

Первым делом вам потребует рассчитать  номинальную мощность ( Pn) ; Pn = Ре ( л.с.) х FS – где вы сможете узнать правильный тип угла конической шестерни. Также вам потребуется подсчитать число оборотов в минуту и крутящий момент.

Определение условий эксплуатации включает ряд факторов , таких как тип операционной цикла (прерывистый, непрерывный), радиальных и осевых нагрузок на концы валов, максимальную и минимальную температуру, окружающего условиях (например, пыли и грязи уровней) и типа смазочного материала. После того как вы определили какие технические параметры вам необходимы, переходим к сборке углового редуктора.

Схема углового редуктора

Схема углового редуктора принудительной системы воздушного охлаждения

1 — корпус (использовался от генератора с мотоцикла «Урал»);

2— вал роторный генератора без обмотки (использовался с мотоцикла «Урал»);

3 — подшипник фланцевый;

4 — фланец (стальной);

5 — шайба (стальная);

6—корпус редуктора углового (фитинговый водопроводный угольник на 2″);

7— коническая ведущая шестерня (использовалась от редуктора бензопилы «Дружба-4»);

8—шпонка (стальная);

9— вал-шестерня ведомый;

10—подшипник вала-шестерни (2 шт.);

11—корпус для двух подшипников вала-шестерни (стальной);

12—шкив клино-ременной передачи системы воздушного принудительного охлаждения;

13—крепление шкива (пружинная шайба с гайкой);

14—крепление фланца к корпусу (винт. 3 шт.)

Приступим к сборке

В качестве примера, возьмем подробное описание изготовления углового редуктора для самодельного мини-трактора с  «шарнирной» рамой. В данном случае угловой редуктор используется для принудительной системы воздушного охлаждения.

Цилиндры силового агрегата оснащены системой воздушного охлаждения. На первом этапе охлаждение производилось при помощи вентилятора общего, однако было не эффективным. После этого система охлаждения была модернизирована – на каждый цилиндр, была установлена собственная крыльчатка.

В данном случае в качестве корпуса углового редуктора используется 2″-дюймовый угольник фитинговый-водопроводный. Также можно изготовить корпус для углового редуктора самостоятельно, сварив из металлических пластин или подобрать соответствующий по размеру.

Так как привод, подключаемый через угловой редуктор (в нашем случае, идущий на вентилятор), то его можно изготовить из доработанного заводского вала «ураловского» генератора. Используемые в угловом редукторе шестерни можно взять из соответствующего узла в бензопиле «Дружба 4». Только их необходимо будет доработать.

В одной шестерни-вала необходимо отрезать концевик, после этого просверливаем и протачиваем отверстия в нем под соответствующий диаметр нужного нам вала ротора-генератора. Далее насаживаем его и привариваем.

Второй вал-шестерню полностью в комплекте с обоймой и подшипниками устанавливаем в корпус углового редуктора с противоположной стороны.

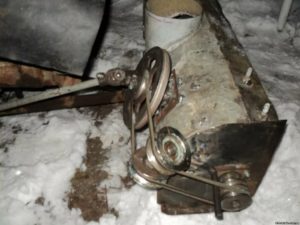

На выходном вале нашего углового редуктора будет насажен шкив, передающий вращение непосредственно через клиноременную передачу (как показано на схеме выше), на каждый шкив двух вентиляторов, которые располагаются над каждым цилиндром двигателя.

К рампе капота привариваем обоймы подшипников-вентиляторов. Шкивы взяты от стиральной машинки, вентиляторы в данном случае использовались от отопительного радиатора авто УАЗ-469.

Рекомендуем вам еще:

Понижающий редуктор своими руками: описание, схемы, чертеж и отзывы

Понижающий редуктор — это устройство, которое предназначено для преобразования крутящего момента. Выделяют червячные, планетарные и комбинированные модификации. Двигатель с редуктором способен работать при высоких оборотах. Стандартная модель состоит из вала, толкателей и шестерни. При необходимости устройство понижающего типа можно сделать самостоятельно.

Схема червячной модификации

Схема червячного механизма включает в себя широкий диск, рядом с которым находится шестерня. Первый толкатель располагается у основания редуктора. При этом муфта крепится в передней части корпуса. Чтобы самостоятельно сделать устройство, в первую очередь вырезается стойка под вал. Далее нужно закрепить диски. В последнюю очередь напаивается фиксатор.

Сборка планетарного устройства

Данный понижающий редуктор для электродвигателя отличатся тем, что у него применяется двухкамерная коробка. Толкатели у модификаций устанавливаются разного размера. Чтобы сделать устройство своими руками, заготавливается широкий блок. Далее важно установить толкатели. Непосредственно муфта фиксируется на зажимной пружине.

Специалисты рекомендуют заранее обточить стойку и наварить на ней опоры. Шестерня фиксируется в задней части редуктора. Нажимной диск устанавливается только с упором. Фиксаторы разрешается монтировать с роликовым механизмом. Также надо отметить, что есть множество самодельных модификаций с дополнительными упорами, которые стабилизируют вал.

Цилиндрические редукторы

В последнее время активно используется цилиндрический самодельный понижающий редуктор. Своими руками устройство можно делать с коротким и длинным валом. При этом упоры устанавливаются в задней части корпуса. Некоторые устройства собираются с одной шестерней. Перед началом установки детали подготавливается блок под диски. Вал редуктора фиксируется на стойке.

Держатель разрешается делать с упором. Шарикоподшипники фиксируются у основания вала. Нажимные диски у моделей могут быть разного размера. Если рассматривать компактные устройства, то пружину стоит устанавливать малого диаметра. Также надо отметить, что шестерни укладываются за валом. Толкатели при этом не должны соприкасаться с диском. В передней части корпуса накручивается крышка.

Чертежи конической модели

Данный понижающий редуктор можно сделать с продольными толкателями. Диски чаще всего устанавливаются на короткой стойке. Для переключения сцепления устанавливается рычаг.

Многие модификации собираются с переходным держателем. Вал при этом фиксируется за стойкой. Для регулировки натяжения используется муфта. В конце работы останется только закрепить крышку.

Двигатель с понижающим редуктором способен работать при частоте 50 гц.

Отзывы о комбинированных устройствах

Комбинированные редукторы, понижающие обороты, среди профессионалов высоко ценятся. Если верить отзывам, то модели хорошо подходят для асинхронных двигателей. Толкатели целесообразнее применять из стальных пластин.

Для установки дисков используются упоры. Муфта у модификаций фиксируется за валом. Если верить отзывам экспертов, то фиксатор можно вырезать из обычной пластины.

Также надо отметить, что крышку целесообразнее устанавливать с винтовым зажимом.

Модификации с одним фиксатором

Сделать понижающий редуктор своими руками очень просто. Толкатели в данном случае надо устанавливать под упорами. Коробку для модификации можно подбирать однокамерного типа. Шестерни разрешается использовать с зажимом.

Нажимные диски устанавливаются с роликовым механизмом. Прижимной диск фиксируется перед толкателем. Для установки пружины надо воспользоваться молотком. Муфта на сцепление крепится под диском.

Шарикоподшипники разрешается использовать разного размера.

Как изготовить редуктор для мотоблока: правила изготовления самодельного углового и понижающего редуктора

Может показаться, что редуктор для мотоблока — это сложное техническое устройство и изготовить его возможно лишь в заводских условиях.

Однако, у многих наших фермеров есть самодельные редукторы на мотоблок. Важнейшей частью агрегата является привод.

Когда есть необходимость купить редуктор, нужно знать, что дальнейшая его работа и даже функциональность зависит от качества именно этого узла.

Редуктор передаёт, соответствующим образом преобразовывает крутящий момент, проводниками для которого являются механические передачи. Смастерить устройство можно буквально из бросовых вещей, просто нужно понимать принцип работы конструкции.

Существуют устройства червячные и цепные. Отличия между ними небольшие, но достаточно важные. Заключается разница в характеристиках, присущих двум разным типам: КПД; угловая скорость; количество передач; количество валов и отношение между передачами.

На относительно дешёвых мотоблоках нередко устанавливаются неразборные редукторы упрощённой сборки. Срок службы в этом случае значительно сокращается и исключаются дополнительные возможности:

• ремонт;
• сборка;
• разборка;
• замена деталей.

Говорит это о низком качестве материала изготовления редуктора, о том, что большинство деталей не будут гильзованными. Схема даст представление о принципе его работы и сроках эксплуатации.

На дорогостоящих мотоблоках установлены редукторы более сложные по конструкции и допускающие дальнейшую сборку-разборку. Техническое обслуживание вполне можно провести, исправив все недочёты в работе устройства.

Ремонт осуществляется с целью продолжения срока эксплуатации. Неисправные детали рекомендуется заменить более дорогими. Продлить срок эксплуатации позволит и своевременная смазка.

В большинстве случаев редуктор преобразовывает скорости, то есть угловая скорость быстро и качественно трансформируется в низкую. На входном валу будет высокая угловая скорость, на выходном — уже низкая.

Для предотвращения непредвиденных поломок, требуется регулярное качественное техническое обслуживание. При ступенчатом изменении скорости редуктор называют коробкой передач. Когда не используется ступенчатая система, устройство зовётся вариатором.

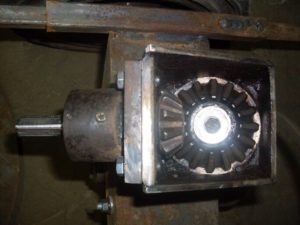

Самодельный угловой редуктор для мотоблока

Конструкция редуктора не особо замысловатая, и его вполне можно собрать самостоятельно. Сначала выполняется расчёт мощности номинальной: (Pn);Pn=Ре (л.с.)х FS, что позволит правильно определить угол конической шестерни.

По тому же принципу подсчитывается число возможных оборотов в минуту и расчёт крутящего момента. Сделанное своими руками устройство, нуждается в определении условий работы, среди которых радиальная или осевая нагрузка валов на их концах. Работа оптимальна при правильном подборе температуры и смазки.

Сборка выполняется после этих вышеперечисленных действий. Можно взять заводской корпус. Его диаметр подскажет, каким должен быть корпус у подшипников для вала. Поможет здесь сверло хорошего качества и штангенциркуль. Далее, берётся два подшипника под вал.

Стальной фланец устанавливается на фронтальной части. Внутри располагаются фланцевый подшипник и шайба. Фланец крепится к генератору винтами. Стальная шпонка с ведущей шестерней и ведомым валом-шестерней выбираются заранее.

К роторному генератору присоединяются узлы, соединяющиеся с передаточным механизмом. На нём имеется шкив, который обеспечивает клиноременную передачу. Он закрепляется на ведомый вал гайкой с пружинной шайбой.

Основные элементы редуктора

В автомобилестроении угловые редукторы используются часто, ведь эти агрегаты обеспечивают эффективную работу. Угловой редуктор обеспечивает стыковку трансмиссии с двигателем. Можно доработать уже готовое изделие. Среди основных элементов редуктора такие:

• Фланец.
• Корпус генератора.
• Шкив с клиноременной передачей.
• Крепление шкива.
• Стальная шайба.
• Роторный вал.
• Стальная шпонка.
• Фланцевый подшипник.
• Крепление фланца.

В шестерёночном устройстве разобраться довольно просто, взглянув на его трансмиссию, являющуюся передатчиком между колёсами и мотором. Направление меняется в мотоблоке. Трансмиссией называется коробка передач со сцеплением. Она часто применяется в тяжёлых мотоблоках.

Основные элементы конструкции мотоблока

1. Станина или рама. На ней крепится мотор, система передачи на колёса, тяговое устройство для навесного оборудования и подвеска.
2. Силовой агрегат. Мощность — 5−10 л. с. Используются двигатели от мотоциклов, мопедов, компрессоров и бензопил.
3. Подвеска.

   Обычно примитивная: из самодельных колёс или готовых колёс от сельхозтехники. Иногда используются мотоциклетные и автомобильные колёса. Бывает портальной или осевой.

4. Редуктор для мотоблока.

   Служит для снижения оборотов приводного вала с одновременным линейным повышением крутящего момента. В качестве редуктора довольно часто используется коробка передач от мотороллера или автомобиля.

Самодельное устройство не требует сопряжения с двигателем, потому что расчёт производится под конкретные задачи, и нет ограничения из-за готового технического решения.

Сначала рассчитываются параметры силовой установки. Число оборотов коленчатого вала можно найти в технических характеристиках.

Это первая величина, требующаяся для выполнения расчета. Значение — непостоянное, с добавлением «газа» число оборотов возрастает. Базовая величина: холостые обороты +10%.

Далее, производится расчёт оборотов осей подвески. Зная размеры колес, удастся вычислить величину выбега за оборот. Высчитывается число оборотов оси для обеспечения комфортной скорости — 3−5 км/ч, что является второй величиной для проектирования.

К примеру, обороты холостого хода +10% — это 600 об./мин. Требуемые обороты оси колеса для 3 км/ч — это 200 об./мин. Так, передаточное отношение должно быть 3:1. Скорость вращения оси уменьшается втрое по отношению к скорости вала двигателя, и крутящий момент увеличивается, соответственно в три раза. Типы редукторов:

• Шестерёнчатые — используют соотношение числа зубьев ведомой и ведущей шестерен. Работает устройство по принципу — пар в коробке передач. Неважно, какую форму имеют шестерни, — зубья могут быть прямыми или косыми. Коническая шестерня используется, когда для мотоблока нужен угловой редуктор. Зависит всё от расположения мотора. Если между валом мотора и колёсами обеспечена соосность, угол не требуется.
• Червячный привод нужен для создания большого передаточного числа, когда есть большая разница между оборотами ведущей оси и двигателя. Эта конструкция сложнее в изготовлении и обслуживании. Решение оптимальное, если вал мотора перпендикулярен оси колёс.
• Цепные редукторы работают по принципу велосипеда, но наоборот. Ведущей является звёздочка меньшего размера. Надёжность конструкции определяет качество металла шестерен и прочность цепи. Простой комплект от велосипеда нагрузки может не выдержать, поэтому используются более прочные — мотоциклетные.
• Ременные устройства в изготовлении наиболее простые. Они же являются самыми ненадёжными и слабыми. Большой крутящий момент не передаётся, так как ремни будут проскальзывать. Но уменьшается шоковая нагрузка на двигатель — конструкция более щадящая к приводному валу, сглаживаются рывки. Проскальзывание устраняется путём установки зубчатого ремня. В этом случае, нужно найти пару зубчатых шкивов, к примеру, от автомобильной системы ГРМ.
• Комбинированная система. Устройство с цепной и шестерёнчатой передачей, может быть изготовлено в одном корпусе, хотя расчёты в этом случае более сложные. Зато есть возможность передать громадный крутящий момент при малой мощности мотора.

При выборе какой угодно конструкции не забывайте о следующих правилах:

• не допускайте перекосов между ведомой и ведущей частью;
• втулки нельзя применять, лишь подшипники.

Любое устройство, кроме ременного, нужно постоянно смазывать, поэтому, оно должно находиться в коробке. Герметичный корпус защитит от грязи и пыли, попадание которых неизбежно во время полевых работ. На валах устанавливаются сальники.

В качестве примера можно взять фабричные изделия для советской сельскохозяйственной техники. Цепная передача к смазке не столь чувствительна, но цепь нужно регулярно очищать и смазывать.

Доработка готовой конструкции

Можно выбрать корпус подходящего размера на свалке старой техники, просверлить на подшипниках отверстия для валов и собрать устройство не хуже заводского! Практика показывает, что подбор готовых конструкций с мелкими доработками намного эффективней.

Примером нам послужит самодельный блок на базе двигателя мотоцикла «ИЖ». Используется «родная» коробка передач с возможностью переключения скоростей. Не хватает штатного передаточного числа, но маленькая звезда на выходном валу коробки передач с крупной звездой от ведущего колеса, обеспечивают уже хорошее снижение числа оборотов.

На вал, который установлен в подиум для подшипников, надета другая маленькая звёздочка, что при помощи второй цепи передаёт на колёса крутящий момент. На ведущую ось, в свою очередь, установлена звезда большого диаметра. В итоге получилась конструкция с 2-ступенчатым понижением оборотов и большим крутящим моментом.

Используя коробку передач от мотоцикла, можно подобрать необходимую скорость движения, почти не используя ручку газа. Практически всегда мотор работает на холостых оборотах, благодаря чему его ресурс продлевается.

Не менее популярен готовый редуктор от мотороллера «Муравей». Не требуется использовать колёсную платформу целиком, хватит установки на мост ваших катков. Применив коробку передач от выбранного двигателя, получите оптимальное соотношение скорости движения и мощности.

Угловой редуктор своими руками

Угловой редуктор нашел широкое применение в  мото-технике, особенно доработанных культиваторах, в автомобильной индустрии, промышленности, к примеру, на задвижках и т.д. Установленный угловой понижающий редуктор на мотоблоках помогает добиться эффективной работы при больших нагрузках.

Такой тип редуктора, как правило, применяют для стыковки двигателя с продольным расположением коленвала, с трансмиссией, которая рассчитана под цепь.

 Угловой редуктор своими руками можно сделать из уже имеющихся образцов, скажем как на советском мотоцикле Урал или Днепр.

В этом случае вам потребуется провести ряд доработок, которые бы соответствовали вашим целях для дальнейшего использования редуктора.

Также в продаже существуют доступные образцы редукторов углового типа, но не всегда они подходят под заявленные критерии каждого покупателя, то редуктор сильно понижает скорость, имеет низкое передаточное соотношение,  или вовсе не подходит по габаритам для сочленения с другими механизмами.

Второй вариант, это самостоятельно сделать угловой редуктор (мотор-редуктор угловой). В этом случае давайте разберемся, из каких основных элементов состоит редуктор.

Для работы по сборке углового редуктора вам понадобится:

— отвертка крестовая и прямая;

— линейка и штангельцыркуль;

— набор сверл по металлу;

— надфили и напильники по металлу;

— плоскогубцы и кусачки;

— резиновые прокладки;

— молоток и тиски;

— и другие инструменты, в зависимости от размера и выбранного типа углового редуктора.

Угловой редуктор, применение для мотоблоков и другой сельхозтехники, ремонт и изготовление самодельного своими руками

Редукторы устанавливаются на различные механизмы. Это могут быть большие суда и маленький катер, оборудуются механизмы для сельхозтехники и автомобилей. На недорогие агрегаты устанавливают неразъемные не обслуживаемые редукторы. Поэтому, продлить жизнь незаменимому помощнику, можно своими руками с небольшими затратами.

Мощные устройства и небольшие редукторы имеют одинаковое устройство и принцип работы.

Основные виды, их назначение

Редуктор – оборудование, позволяющее использовать двигатель в конструкции различных агрегатов. На колесо автомобиля и винт катера передается вращение от мотора. При этом производится увеличение усилия, с понижением вращения вала мотора.

В домашнем хозяйстве наиболее часто используют мотоблоки и культиваторы. По конструктивным особенностям в них может устанавливаться:

• Шестеренчатый механизм. На ведущие валы, запресованы конические или цилиндрические шестеренки. Такая конструкция позволяет использовать их в прямой передаче вращения от двигателя. Может быть использована как угловой редуктор для мотоблока, при этом в конструкции используется коническая передача.
• Устройство шестеренчато – червячное. Наиболее часто устанавливается с вертикальным расположением коленчатого вала мотора. Шестеренка с определенным количеством зубьев и червячный винт, с определенным шагом резьбы – это схематичное описание типа устройства. особенность – это передача вращения вала двигателя под прямым углом.
• Цепное устройство. Валы оборудованы зубчатыми звездочками. На них, одета специальная цепь, при помощи которой передается вращающий момент от мотора. Для хорошей работы, цепь натягивается, при помощи валика – натяжителя.
• Ременное устройство. Вращение передается при помощи ремней. На валы, напрессовывают шкивы с пазами для ремней, натяжным винтом производят натяжку ремня.

Наиболее часто, в оснащении углового редуктора мотора катера, мотоблоков и других механизмов применяется цепная, шестеренчатая или шестеренчато — червячная. Ранее основной был ременная система, из-за обрывов, соскальзывание ремня со шкивов, работа ее признана не надежной.

Чтобы изготовить самодельный угловой редуктор требуется знать его принцип действия, способы изготовления их в домашних условиях.

Устройство углового редуктора

Важными узлами устройства являются:

• корпус устройства;
• вал двигателя и передаточная ось редуктора;
• подшипник;
• зубчатые шестерни и червяки;
• сальник и их крышки;
• предохранительная муфта.

Каждый узел устройства важен для работы устройства, поэтому следует разобрать их подробнее.

Корпус редуктора

Это основная деталь и от правильного изготовления ее, зависит соосность устанавливаемых в него валов и осей, зазоров между шестеренками. При промышленном изготовлении корпус отливается из металла. Самостоятельно, без оборудования, сделать такой корпус невозможно, поэтому при самостоятельном изготовлении, есть 2 варианта:

• подобрать готовый корпус от другого оборудования;
• изготовить стальной самодельный корпус с помощью сварки и гнутья металла.

При втором способе, следует учитывать деформацию конструкции при нагреве. Оставлять небольшие допуски в местах закрепления подшипника с валом или осью, а также в месте установки сальника.

Не следует приваривать подшипник к корпусу – это скажется на его работе и проблемами при замене.

Для облегчения, можно подобрать трубу, подходящего диаметра, приварить ее на корпус и запрессовать скользящие опоры.

Чтобы легче проводить ремонт и его обслуживание, корпус должен закрываться защитной крышкой. Сверху, делается отверстие с пробкой для залива нового масла для трансмиссий, внизу располагаем заглушку на сливе отработки.

Вал и ось устройства

Валы и шестеренки крепят шпонкой, на шлицах, они вращаются совместно. При оснащении дополнительной шестерней, понижающей или повышающей работу редукторов необходимо устанавливать ось, на которой она вращается.

Для предотвращения смещения, делается упор. Валы, можно подобрать готовые, в случае их изготовления, сталь следует использовать марок Ст -10 до Ст-45. Марка Ст-45 наиболее подходит для этих деталей из-за своих качеств.

Скользящие опоры редуктора

Подшипник, облегчает вращение валов, убирая своей работой силу трения. Следует помнить о правильном подборе этой детали и правильной установке. Скользящая опора должна садиться в посадочное место прочно и усилием, для предотвращения прокручивания.

Лучше применять закрытые детали. Перед установкой лучше снять крышку и набить новой смазки на шарики и внутреннюю опору.

При использовании косозубых шестеренок или червячной передачи, лучшим вариантом будет установка роликовых или радиально – упорных шариковых подшипников.

Шестерни

При помощи зубчатого сцепления двух шестерен, происходит передача вращения от вала двигателя к редуктору. Шестеренки нарезают на специальных зуборезательных станках, поэтому следует произвести расчет и купить. От этого выбора зависит окончательное размещение узлов, качество работы оборудования. Количество зубьев и диаметр шестерни – два основных фактора при разработке оборудования.

При монтаже необходимо выдерживать расстояние между шестеренками, предохраняя их от поломки. Также следует обеспечить смазку поверхностей и зубьев трансмиссионной смазкой. Ее заливают до уровня верха шестерни, все остальные детали смазываются разбрызгиванием масла при вращении шестеренок.

Сальник и его крышка

Сальник предохраняет расход масла. Монтируются уплотнения на местах выхода валов и подшипников из корпуса редуктора. Сальник – это резиновое кольцо, или прокладка, которая одевается на вал и закрывается крышкой для предотвращения протечек масла. Как правило, закрепляется с помощью винтов к корпусу.

Предохранительная муфта

Она устанавливается для предотвращения разрушения редуктора при аварийных заклиниваниях. Может изготавливаться в виде фрикционов или штифта.

Выполнить работу по самостоятельной сборке и подборке нужных деталей, можно ознакомившись с инструкциями и рекомендациями в Интернете.

https://www.youtube.com/watch?v=uSKaIlJFGcM

В заключение необходимо напомнить о важности проведения регламентных работ по обслуживанию любого редуктора. Своевременная смазка, контроль за состоянием корпуса, и уровня масла в редукторе позволит повысить надежность и срок службы вашего оборудования.

Наиболее часто, его используют для понижения скорости вращения. Например: катер не может развивать скорость, которую выдает его двигатель. Поэтому устанавливается угловой редуктор, понижающий обороты винта.

Правильно подобранный и качественно изготовленный угловой редуктор, оберегает вашу технику от перегрузок при работе. Обслуживание и вовремя выполняемые ремонтные работы позволят технике выполнять свою задачу без аварий и крупных ремонтов.
