Верстак для столярных работ своими руками

Столярный верстак своими руками

Собрать столярный верстак своими руками несложно.

Хороший верстак должен быть в хозяйстве каждого, кто работает с деревом, выполняет плотницкие работы.

Прежде чем мы разберем чертежи и начнем сборку верстака, ознакомимся с его устройством и нюансами изготовления.

Устройство верстака

Верстак состоит из верстачной доски и основания (подверстачье).

Доска имеет тиски – один или два, в которых мастер зажимает детали винтами.

Можно сделать упор непосредственно на рабочей доске верстака при помощи клиньев, которые вставляются в отверстия в самой доске, тем самым вы можете отрегулировать длину упора в соответствии с длиной обрабатываемой детали.

Верстачная доска выполняется из сухой древесины или клееной фанеры толщиной до 8 см. Подверстачье выполняется из брусков толщиной от 6 см.

Подверстачье держится на 2 стойках, которые между собой поперечно скрепляются брусьями с винтами/клиньями.

Устройство верстака подробно:

• Рабочая столешница – из древесного массива/клееной фанеры толщиной от 6 до 8 см;
• Тиски спереди столешницы;
• Опоры верстака делаются из сплошного дерева/фанеры, соединяются поперечными планками для стабилизации;
• На опоры можно установить полки, ящик под инструмент;
• В столешнице сверлятся отверстия под клинья в целях упора для заготовок;
• Сбоку или сзади рабочей доски можно сделать выемку для хранения инструмента.

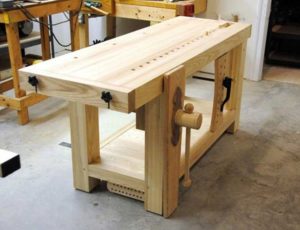

Полное устройство верстака показано на фото ниже.

1 — крышка; 2 — подверстачье; 3 — лоток; 4 — передний зажим; 5 — задний зажим; 6 — гнезда; 7 — переставные клинья (гребенки)

Размеры верстака

Тут мы встречаем первый важный нюанс, который никак нельзя игнорировать при изготовлении верстака своими руками – его высота и длина.

Минимально допустимая высота верстака – 130 см, длина – не больше 260 см.

Высота верстака подгоняется под рост работающего на нем человека:

• слишком высокий не позволит сильно упереться, что важно при строгании;
• низкий верстак заставит постоянно горбиться, что плохо скажется на здоровье спины уже через пару месяцев;
• высота будет нормальной, если вы стоите ровно, выпрямились в спине и можете положить руки на доску, не согнув локтей.

Нюансы изготовления

Изготовление верстака имеет свои нюансы, соблюдение которых гарантирует изготовление верстака, который будет выполнять свои функции безукоризненно.

Нюансов – масса, потому мы структурируем их применительно к каждому этапу будущего процесса сборки:

1. Начальный этап работ. Начать нужно с рабочей доски. Кто-то кинется искать дорогой сплошной массив дерева, и не абы какого, а как по науке – дуба, бука или ясеня. Специалисты же посоветуют взять готовую деревянную столешницу, которая будет стоить на порядок меньше;
2. Работа с будущей рабочей поверхностью верстака. Поверхность нужно сделать гладкой, потому любую древесину, уготовленную на роль верстачной доски, нужно как следует зашкурить. Лакировать или нет – решать вам;
3. Важный момент – верстак есть разновидность стола. Ваша задача, по сути – сделать стол, на котором режут не колбасу, а дерево. Потому, собрав верстак, крепите его основательно на четыре ножки и после соединяйте их поперечными рейками между собой для устойчивости;
4. Выдвижные ящички – важный элемент комфорта. Выньте из тумбочки ящичек и обратите внимание на то, как он устанавливается: есть пара направляющих в форме буквы «П» по которым скользят боковые рейки ящичка. Прибейте две направляющие рейки на удалении друг от друга, равном ширине ящичка и готово;
5. Нужен выпилочный столик, если будете пилить. Столик выносится на 20-30 см за пределы самой доски. Представляет он собой небольшую дощечку, которая крепится к рабочему столу с помощью шурупов (смотрите фото);
6. Верстачная доска должна быть прямой. Строгание, распил, выжигание, резьба и прочие манипуляции могут производиться строго на ровной поверхности и никак иначе;
7. Не забудьте про клинья! Клинья нужны для того, чтобы сделать упор при строгании заготовки. В столе при определенном шаге (10-15 см) нужно просверлить ряд отверстий (можно несколько рядов подряд), в которые вы после будете вставлять округлые клинья. По возможности воспользуйтесь насадкой для сверления квадратных отверстий – клинья квадратного сечения лучше держат упор в силу своей формы, нежели округлые, склонные к отклонению вектора прилагаемой нагрузки – заготовка то и дело будет вылетать из упора.

Практическая инструкция по созданию верстака

Итак, настал черед сделать свой собственный столярный верстак. Каждый этап сборки сопровождается описанием и фото процесса.

В конце практической инструкции смотрите видео, резюмирующее процесс сборки поэтапно. Мы не приводим чертежи складной разновидности, так как она на порядок сложнее в изготовлении.

Разберем сборку пошагово.

:

Шаг 1 – сделать замеры

Рекомендации по высоте удобны не для всех. Так что подберем подстать росту: вытяните руку перед собой, так чтобы она образовала угол с телом в 90 градусов.

Далее, держа ее вытянутой, опускайте вниз по округлой траектории, пока не дойдете до оптимальной высоты. Как ее определить: представьте, что вы держите рубанок и пробуете строгать – высота удобная?

Спина сильно напряжена или нет? Если все вас устраивает, замерьте расстояние от ладони до пола – это будет общая высота верстака.

Шаг 2 – изготавливаем ножки

Возьмите готовые бруски нужной высоты, либо закупите фанеру и распилите листы на полоски нужной ширины.

Теперь их надо склеить: берем древесный клей или мощный эпоксид, накладываем несколько слоев друг поверх друга, попутно склеивая их между собой.

Может потребоваться по 10 таких полос фанеры на каждую из ножек. Лучше склеить между собой сразу 10 листов фанеры и после высыхания распилить на 4 части.

Шаг 3 – изготовляем каркас верстака

Берем уже готовую доску, толщиной от 4 см – 4 штуки, которые будут сторонами каркаса-короба и собираем коробку, сажая стороны на саморезы.

В другом случае можно взять также несколько листов фанеры, склеить их и после равномерно распилить.

Но чтобы потом правильно соединить их между собой, лучше воспользоваться фрезером и ламелями.

Высверлив нужные отверстия, собираем деревянный короб: сажаем на клей ПВА при помощи шкантов доски, зажимаем струбцинами. После высыхания крепим к коробу ножки саморезами.

Шаг 3 – собираем полку под инструмент

Из клееной фанеры (5-6 листов) вырезаем полку, которая ставится в пазы.

Полку нужно крепить конфирматами: используйте специальное сверло (смотрите фото), которое одновременно снимает фаску и сверлит.

Конфирмат нужно обязательно утопить, так как эта часть полки будет использована в качестве направляющей для ящика. Теперь основа стола готова.

Шаг 4 – изготавливаем ящик для столешницы

Берем лист для дна и снова 4 полосы фанеры из нескольких клееных слоев. По внутренним сторонам двух боковых стенок сделаем пазы – для дна ящика.

А снаружи этих стенок делаем пазы фрезеровкой, чтобы ящик мог свободно ездить по полкам. Фрезы подбираем так: меньшая – как толщина дна, большая – как толщина боковых полос + 1-2 мм.

После сажаем шканты в оба отверстия на клей ПВА. Для окончательной сборки ящика стоит использовать потайные шурупы, которые шляпкой не будут препятствовать открытию-закрытию ящика.

Шаг 5 – изготовление самой столешницы

Снова нарезаем полоски склеенной в несколько слоев фанеры под основу столешницы. Соединяем полоски в короб при помощи шкантов и ПВА.

Если используете круглые шканты, то их нужно брать минимум 4 штуки на каждое соединение.

Пока сохнет коробка столешницы, собираем ее рабочую доску: берем широкие листы фанеры и склеиваем их в несколько слоев.

Также можно подобрать столешницу от старого письменного стола и после просто подогнать по размерам. Клеем столешницу на коробку, усиленную шкантами.

:

Шаг 6 – ставим тиски

Как только клей схватился и столешница готова, сверлим в ней отверстия под клинья для упора и для крепления тисков.

Обычно тиски ставятся на 3 отверстия: два – для крепления болтами, одно – для винта, сообщающего давление при вращении рукоятки.

Тиски можно взять со старого верстака или же приобрести уже готовые и после просто подогнать под столешницу, высверлив отверстия нужного шага.

Верстачные тиски – это металлический винт с направляющими и зажимом из древесины.

Можно взять несколько слоев клееной фанеры толщиной около 5-7 см и просто просверлить в ней отверстия и поставить на винт – получится упор, после поставить защелкивающие скобки, чтобы тиски не выпадали и готово.

В упоре можно просверлить отверстия по размерам шканта большого диаметра, после посадить его шурупом к квадрату из фанеры, предварительно высверлив в квадратике углубление.

Сделайте таких 4 упора и расставляйте по всей столешнице, чтобы фиксировать заготовки с упором в тисках.

Наш верстак готов!

(Все вышеописанные этапы показаны отдельно в видео процесса сборки)

:

Правила ухода и эксплуатации

Существует ряд правил, которые нужно неукоснительно соблюдать, чтобы верстак как можно дольше прослужил:

• Очищать поверхность от пыли, клея после каждого использования;
• Протирайте раз в месяц поверхность горячей олифой;
• Не заливайте водой верстак, не кладите на него ничего клеящегося, включая склеиваемые детали.
• Верстак для рубки не используется ни в коем случае;
• Подложите под заготовку доску или фанеру, если хотите использовать режущий инструмент.
• Не затягивайте сильно винты тисков;
• Когда винты затянуты, по тискам нельзя бить;
• Верстак крепится к месту своего постоянного нахождения при помощи планок на шурупах или гвоздях;
• Верстачная доска не должна елозить. В противном случае – укрепите все места ее соединения;
• Протирайте деревянные винты сухим мылом, парафином или графитом, а металлические – только машинным маслом.

Верстак для столярных работ своими руками

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место.

Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

1. Рабочая поверхность.

   Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

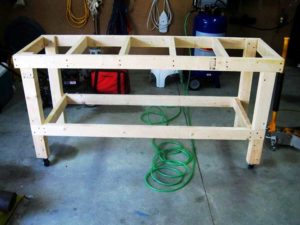

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

1. Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
2. В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
3. По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция.

При этом все места соединения проклеиваются и фиксируются струбцинами.

Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене.

Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия.

В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками.

Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров.

Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

1. В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
2. В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
3. Нужно будет установить две перемычки в середине столешницы и по две со всех сторон. Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
4. В зависимости от расстояния, между перемычками изготавливаются ящики.
5. Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
6. Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали.

Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака.

Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

• Виталий Данилович Орлов
• Распечатать

Верстак для столярных работ своими руками: чертеж и алгоритм изготовления

Основа домашней мастерской – верстак.

Это рабочее место, стол, на котором можно заниматься ручной обработкой дерева, а при необходимости установить любой деревообрабатывающий станок. Он заметно расширит перечень работ, которые можно выполнить в собственной мастерской.

Верстак можно купить готовый, а можно сделать самостоятельно с учетом всех своих предпочтений. При желании несложно изготовить рабочий стол нестандартной конфигурации с массой специфических приспособлений и креплений.

статьи

• Проектирование
• Изготовление основания
• Столешница

Проектирование

Сделать верстак под столярный станок самому не так уж и сложно, надо просто постараться. Работать будет проще, если набросать чертёж с обозначением основных размеров. Каким будет готовое изделие – решать самому мастеру.

Обратите внимание! В среднем высота верстака равняется 70-90 см, ширина столешницы – 80 см, длина – 1,8-2,0 м. Такие размеры обеспечат удобство работы и низкую утомляемость.

Под столешницей образуется свободное пространство, его рационально использовать для хранения инструментов для обработки дерева, металла и вспомогательных материалов, деталей.

Верстак своими руками — 70 фото вариантов обустройства и советы по подбору схем

Проблема обработки материалов существует еще с давних времен. И речь идет вовсе не о металлургии, которая развивалась значительно дольше, и до сих пор нуждается в прогрессе. Здесь говорится об обработке небольших материалов и деталей.

Самый банальный пример — орудия труда и убийства в первобытные времена, когда человек носил копья и охотился на мамонтов. Для того, чтобы убить крупное животное, ему нужно было заточенное острие, а для эффективной и быстрой обработки земли, несомненно понадобится прочная и острая мотыга.

Сделать такое орудие представлялось для пещерного человека достаточно сложным занятием. Это сейчас мастеру не составит труда обработать деталь, имея под рукой множество станков и инструментов.

А нашим далеким предкам требовались на это часы и дни времени, чтобы используя лишь камень и силу своих рук, сделать наконечник того или иного орудия острым.

Отмечается, что первые верстаки или по крайней мере их зарождение, обнаружили еще в каменном веке. Верстак представляет из себя стол, для более удобной ручной обработки материалов.

В современных моделях он содержит ящички для хранения образцов заготовок и инструментов, а также он предполагает установку каких-либо тисков или станков.

В наше время, конечно, уже многое продумано, а различные вилы верстаков на вкус и цвет можно приобрести в специализированных магазинах. Однако по желанию, или ввиду финансовых возможностей вы может соорудить сие чудо сами.

Основные ошибки, которые можно допустить при конструировании верстака

Итак, вы решили сделать верстак собственноручно. Исходя из опыта и наблюдений мы можем вам помочь избежать основных косяков, которые допускают большинство начинающих мастеров.

Помните, что ваш верстак скорее на любителя. Вам не нужно делать конструкцию, с расчетом на срок службы в полвека, площадью в 6 квадратных метров , и выдержкой нагрузки, сравнимой с весом советского танка Т-34.

Помните, что вы лишь новичок в этом деле, и вам не нужна такая, откровенно говоря махина. Также учитывайте, какие затраты времени и денег вам придется произвести в ходе всего процесса.

Для его избежания нужно следовать указаниям по производству верстака и соблюдением геометрических стандартов. Особенно славятся сильной вибрацией верстаки с металлической станиной.

Многие начинающие мастера пытаются повторить конструкцию столярного или слесарного верстака. Однако зачастую это ошибка по незнанию. Как уже было сказано, для начала вам будет достаточно простейшей конструкции.

Слесарные и столярные же модели достаточно сложны в производстве и узкоспециализированны. Вам можно подобрать более простую и универсальную схему, ведь существует немало видов верстаков.

Универсальные верстаки

Хочется отдельно отметить, некоторые модели универсальных станков. Посетив производителя, вы можете увидеть типичную картину.

Станок непримечательного вида с подписью «универсальный». Стоит не так дорого. Он содержит в себе крышку в которую можно поместить инструменты или образцы, закрепленные тиски. Это является ошибочным вариантов, так как при обработке на нем металла жидкостями.

Столешница будет пропитывать горючими маслами и веществами. Это является строгим правилом на соответствующих предприятиях.

Помните, что для определенных видов работ конструируется соответствующий тип верстака, обеспечивающий удобство, качество и безопасность.

Рабочая скамья

На Западе широко распространены домашние верстаки ручного производства. Они содержат в себе столешницу, окаймленную стенками.

Изготавливаются как правило из сосны или ели. Но он довольно сложен в изготовлении, а его общепринятая небольшая длина не позволяет полноценно работать с длинными брусками и пиломатериалами.

Металлическая или деревянная станина

Как уже было отмечено, станина из дерева имеет преимущество перед своим аналогом, в виде меньшей  стоимости, веса и лучшего поглощения инерции. Это происходит также отчасти от того, что дерево менее пластично.

А если точнее, оно не пластично вовсе. И такое свойство можно обозначить как отдельное преимущество.

Фото верстака своими руками

Также рекомендуем просмотреть:

Расширяем возможности мастерской, сделав столярный верстак своими руками

Наверняка, каждому мужчине в юношестве на уроках труда не раз приходилось мастерить некий предмет из дерева, простаивая не один час за подобным устройством.

Вот и сейчас, став взрослым, и создавая прекрасные и практичные работы из дерева, вы задумались над приобретением собственного столярного верстака. Мой вам совет, не стоит тратить деньги, лучше потратьте немного личного времени, получив взамен качественное «рабочее место».

Виды: простой, мобильный, составной, универсальный

Итак, что же такое «столярный верстак»? Это устойчивый, добротный стол (зачастую выполнен из дерева), предназначение которого кроется в обработке всевозможных изделий при помощи ручного и механизированного инструмента.

Если вы всерьез задумались над изготовлением верстака, стоит обратить внимание, что их бывает несколько видов:

• простой стационарный (плотницкий)– его конструкция довольно примитивна и над созданием такого экземпляра не придется заморачиваться. Вот только есть одно «НО».Ваше сооружение будет «привязано» к одному месту и впоследствии вы не сможете сдвинуть громоздкую конструкцию даже на малое расстояние. На данной поверхности вы с легкостью сможете обработать массивные деревянные заготовки и тяжелые доски с брусьями;
• мобильный – эдакий мини-вариант «скромных» размеров (70х80), весом до 40 кг. На нем вмещаются лишь некрупные предметы, требующие мелкого ремонта. Детали закрепляются деревянными зажимами;
• составной – наиболее сложный вариант, смастерить который в домашних условиях будет практически невозможно. Он состоит из многих схемных частей. Такую конструкцию можно уменьшить в размерах за счет небольшой толщины материала. Облегчат транспортабельность и складные ножки с откручивающейся столешницей. Любому столу спустя какое-то время свойственно расшатываться. Так вот, в складном изделии можно просто затянуть монтажные болты, не беспокоясь над укреплением шурупами и гвоздями;
• универсальный – пригож для работ, как с деревом, так и с металлом. Столешницу укрепляют металлической лентой, присутствуют металлические зажимы.

Дерево или металл?

Прежде всего, перед тем, как приступить к созданию собственного верстака, следует задуматься, из какого материала он будет изготовлен. Деревянная основа будет уместна, если предполагаемая рабочая зона не будет занимать много места.

Идеальным вариантом для столешницы будет ламинированное ДСП или прессованная фанера. Для стационарного образца подойдет комбинация оструганных деревянных досок и металла.

Нежелательно делать верстак из металла, приемлемым компромиссом будет деревянные крышка и каркас с металлической обшивкой.

Лучше всего использовать не один и двое тисков, а как можно больше. С помощью одних закрепите без особых усилий длинные доски, а другие подойдут для крепления мелких деталей.

Размеры и чертеж

Прежде чем мы приступим к изготовлению, необходимо продумать его дизайн и размеры, назначение. Для изготовления деталей и сборки стола потребуется сделать чертеж. На нем с точностью до миллиметра указываем все данные. Далее вам часто придется пользоваться чертежом в процессе изготовления отдельных элементов и при сборке изделия.

Инструменты

Какой набор инструментов будет необходим мастеру:

• металлический уголок;
• саморезы по металлу;
• анкерные болты;
• шурупы;
• рулетка;
• дрель;
• пила;
• наждак;
• болгарка;
• ручная ножовка;
• молоток;
• набор отверток;
• столярный клей;
• краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Изготовление

Данный процесс происходит в несколько этапов, первым из которых является сборка основания. После следует установка столешницы и установка всего необходимого оборудования.

Подготавливаем вертикальные опоры и перемычки, сверлим сквозное отверстие в горизонтально расположенном бруске. После накручиваем гайку с шайбой на болт со стороны паза. В средине столешницы устанавливаем перемычки (между ними будут находиться ящики), к ним крепятся рейки. Крышка верстака на болтах будет закреплена.

Основание верстака – деревянная рама (рекомендуется применять для их изготовления мягкое дерево: липу или сосну), крепления которой должны соответствовать всем требованиям жесткости и устойчивости.

Именно поэтому, между ножками вашего рабочего стола в горизонтальном виде следует расположить перемычку, а по всей длине установить царгу. Закреплять их необходимо на безопасном расстоянии от пола (50 см).

Такой запас места может пригодиться в дальнейшем, и вы с легкостью сможете разместить внизу верстака небольшие полочки или выдвижные ящики.

Затем переходим к этапу сооружения столешницы. Это можно сделать с помощью нескольких досок, но в таком случае их необходимо тщательно обработать, очистив от мусора и опилок. Ее размеры должны превышать ширину и длину основания.

Такое решение необходимо для вашего удобства. Так рабочую зону можно будет без труда очистить. Столешницу закрепляют к доскам, находящимся с противоположной стороны создаваемого верстака.

Созданную нами рабочую поверхность покрываем тисками. Для этого сооружаем фанерную прокладку с изнаночной стороны, отмечаем карандашом или ручкой, где будут будущие отверстия. Сверлим их, прикрепляем тиски с помощью гаек.

Когда создаем упоры, отрегулируйте их по высоте, расположите их на достаточно большом расстоянии от тисков. Такая осторожность обеспечит гарантированную надежность, и вы будете уверены, что заготовки останутся на поверхности, не упав на пол.

Также сооружаем полки, их можно закрепить на опоре подверстаточного пространства.

Приступаем к созданию направляющих ящиков, которые впоследствии послужат хранилищем для всех инструментов и крупных предметов. Для них отводим заднюю часть верстака, проделываем углубления.

Прибиваем пару-тройку поперечных брусков к основанию столешницы, для них преждевременно нужно оставить пазы. К перемычкам горизонтальным образом прикрепляем рейки, они послужат для процесса скольжения ящиков.

Столешницу прикрепляем к основанию болтами. Стамеской проделываем углубления, сверлим указанные места, после там очутятся болты. Нужно, чтобы их головки не стали причиной травматизма, поэтому их надежно скрывают в столешнице.

Сборка

К конструкции нужно будет прикрепить определенное количество тисков. Под них заблаговременно заготавливаются проемы, под которыми впоследствии закрепляются небольшого размера прокладки из фанеры.

https://www.youtube.com/watch?v=_mck73GiHW4

Будьте внимательны, тиски размещайте на одном уровне, чтобы не допустить деструкции верстака.

Размещаем точки крепления, после чего можем заняться крепежом инструментов. Для этого отлично подойдут метизы.

Опорные элементы сделать легко своими руками. Для этого просто зафиксируйте готовые упоры, или просверлите небольшие проемы определенного размера.

Учитывайте и тот факт, что на столешнице впоследствии будут располагаться довольно тяжелые и массивные вещи, такие как:

• деревянные зажимы;
• токарное оборудование;
• фрезеровочный элемент;
• дрель (стационарная).

Поэтому столь важно убедиться в надежности креплений и продумать все варианты удобства, чтобы не пришлось в дальнейшем сожалеть о расположении тех или иных приспособлений.

Финишная обработка

Готовое изделие можно привести в порядок с помощью шлифмашины. После этого, покрываем всю поверхность рабочего стола олифой как защитный и грунтовочный слой под краску. Так вы убережете себя от получения заноз, снизите риск травматизма.

В конечном итоге, у основания прикручиваете уголки (болтами).

Устанавливать такую конструкцию будет правильнее в зоне естественного света, то есть у окна.

Позаботьтесь о дополнительном освещении рабочего места, также не забудьте, что по соседству с верстаком должны быть розетки, в такой ситуации вас сможет «спасти» удлинитель.

Наиболее комфортным времяпрепровождение за верстаком будет в случае, если стол не будет слишком высок, а свет будет падать слева или сверху.

Фото

Создание мебели — процесс индивидуальный. У вас вполне может получиться что-то красивое и удобное:

Пошаговый процесс изготовления детально описан на следующем видео:

Заключение

Появившись в хозяйстве, он станет незаменимым помощником и со временем, вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств. Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда «под рукой» будет удобный стол, на котором можно создавать интересные и полезные в быту предметы.

Столярный верстак своими руками: чертежи, размеры, фото — Токарь

Давно мечтал о хорошем верстаке, тот что был функции свои выполнял, но был слабоват на кручение, а в тисках порой приходилось гнуть, крутить, стучать и выполнять прочие операции, к тому же деревянные доски пачкались и чистовую работу на нем было выполнять проблематично, а газетки бесят!))) Место под верстаком использовалось неэффективно т.к. полок не было, а для маленького гаража свободными объемами разбрасываться нельзя!В гараже после изготовления гаражных ворот оставались неизрасходованные остатки профильной трубы 40х40 и немного стального листа. Так же была привезена старая металлическая дверь выкинутая с легкой руки соседями по подъезду. Мечта сделать что-то стоящее фактически из мусора была на генетическом уровне передана мне еще при рождении в СССР.Короче вопрос назрел сам собой — значит надо приступать!Итак, для начала размечаем и режем металл, варим раму.

Варим раму верстака

Особое внимание я уделил фундаменту под тиски, его я сделал с выносом за пределы столешници, это нужно чтоб обеспечить пространство для работы.

Фундамент выгнут из угольника 50х50 по форме присоединительной поверхности тисков и имеет большую жесткость, внутри одной из усиливающих книц вварена контактная пластина, она не окрашивается и нужна для подключения массы при необходимости сварки прямо в тисках.

Раньше найти место для крокодила массы было настоящей проблемой. Перед окраской верстак необходимо собрать со всеми полками для примерки и пригонки, потом разобрать.На фото:— 1, 4 — усиливающая обвязка верстака для жесткости на кручение.

Эти трубы предназначены распределять нагрузку на другие элементы при работе с тисками, например при гибке металла;— 2, 3 — кницы для жесткости фундамента под тиски;— 5 — крепления для перегородок.

Грунтуем

Красим раму

Полки были изготовлены из шкафов которые кто-то из соседей по гаражному кооперативу как раз выкинул заботливо разобрав на панели. Осталось только раскроить на детали.)))

Много полок

Привинчиваем раму к стене анкерными болтами. К полу привинчиваем большими саморезами с шестигранной головкой, доски пола предварительно сверлим чтоб не расколоть . Платики для крепления к полу имеют по 4 отверстия, используем только по два не попадающие в щели пола, их вполне достаточно.

Монтаж рамы

Устанавливаем перегородки, боковые зашивки, выдвижные ящики и полки

Столешницу сделал из тех-же досок от старого верстака. Для того чтоб грязь на ней не задерживалась облицевал металлом 2 мм который в прошлой жизни был соседской дверью. В конце столешницы отбортовка, она нужна чтоб детали не падали за верстак. Красим и ставим на место, привинчиваем к верстаку.

Основная часть готова

Теперь необходимо построить быстросъемную пристройку от верстака до стены (слева). Привинчиваем детали крепления к стене. Варим раму из уголка, к ней жестко привинчиваем полки. Делаем маленькую столешницу и ее рамку.

Быстросъемные детали

Собираем столешницу с рамкой и ставим на верстак, полки с рамой так же устанавливаем на место, пожалуй готово, осталось только установить сверлильный станок, тиски и допоборудование.

Верстак готов

Выдвижные ящики для удобства разделены дополнительными перегородкамиЧто же в нем такого особенного и что получилось смотрите на фото:1 — быстросъемная столешница;2 — столешницы облицованы металлом для износостойкости и удобства уборки;3 — фундамент под тиски с силовой обвязкой;4 — контактная пластина для подключения массы сварочного аппарата;5 — выдвижная подставка для набора инструмента (допоборудование);6 — выдвижные ящики для быстрого доступа к инструменту;7 — быстросъемная рама с полками;

• 8, 9, 10, 11, 12, 13 — быстросъемные полки

Верстак готов

Для сравнения фото старого

На самом деле в будущем планирую покупать другой гараж, а этот верстак был необходим как обкатка конструкторских идей и цветовых решений.

И ГЛАВНОЕ! Не повторяйте моих ошибок — подумайте сколько времени вы потратите на очистку от старой краски, зачистку старых прихваток, раскрой старых листов и деревянных панелей, потратите отрезных дисков и трудочасов — купить новый материал реально дешевле! ВЫВОД — экономить на материалах и делать верстак из различных отходов не экономно! )))

Верстак столярный своими руками 800 фото, чертежи, пошаговые инструкции

стол верстак столярный своими руками

Всем нам периодически приходится заниматься столярными работами, часто используя в качестве подставки стулья, табуретки или что под руку подвернется. Наверно, многим приходила мысль, как бы сделать стол верстак своими руками, но задумать и сделать, конечно, разные вещи. На самом деле это легче, чем вы думаете.

По сути, что такое верстак? Стол, отличающийся от обычного повышенной прочностью, а если прикрепить к столешнице тиски и рядом поставить ящик с инструментами, то это сто процентов верстак.

Понятно, что профессиональный верстак, купленный в магазине, шикарная вещь, но если вы начинающий мастер, в таких затратах нет необходимости, сделайте верстак своими руками, а как это сделать, смотрите в этой статье.

Прочная и простая конструкция с четкими линиями и приятными пропорциями. Чтобы сделать столярный верстак своими руками специальных знаний не нужно, а вот хороший инструмент понадобится. Столешница имеет четыре ряда отверстий для установки упорных элементов.

В сочетании с другими аксессуарами (стендовые упоры, кулачковый рычаг остановки, горизонтальные тиски и прижимы, которые обеспечивают вертикальное давление) на нем можно обрабатывать заготовки практически любой формы.

  На пошаговых фото показаны основные этапы сборки, более подробную инструкцию можно посмотреть на сайте первоисточника, ссылка указана под галереей.

Источник фото  www.popularmechanics.com/home/interior-projects/how-to/g2051/how-to-build-a-workbench

Заключительный этап сборки, это установить столярные тиски для верстака своими руками, в данном случае из металла.

Вначале нужно измерить ширину крепления, тиски иногда нуждается в ремонте или регулировке, поэтому оставьте небольшой запас 10 – 15 мм с каждой стороны. Затем дрелью и стаместкой сделайте паз.

Чтобы при работе не повредить верстак, выпилите прокладки из фанеры, дальше весь процесс показан на пошаговых фото.

Источник фото paulsellers.com/2012/06/making-the-workbench-15/

Деревянный верстак своими руками

Хороший вариант, если вам нужен надежный деревянный верстак для работы. Столярный стол по сути, это система, то есть комплекс механизмов, идеально подогнанных под себя.

Верстак должен быть достаточно тяжелым, чтобы не двигался, пока вы работаете, и достаточно жестким, чтобы выдержать большую нагрузку.

На пошаговых фото показано, как из доступных пиломатериалов и при помощи обычных столярных инструментов построить классический деревянный верстак.

Источник фото www.instructables.com/id/Building-a-real-woodworkers-workbench/?ALLSTEPS

Кассетный стол верстак своими руками

Прочный и удобный кассетный стол верстак, для тех, кто не собирается выкладывать свои денежки за столярный стол, который можно сделать самостоятельно. Чтобы построить верстак, который лучше всего подходит для вас, определите правильные пропорции.

Ячеистое основание делает столешницу очень прочной, также необходимо правильно рассчитать размеры, чтобы удобно было размещать вспомогательное оборудование. Кстати, не забудьте заранее рассчитать, где оно будет крепиться.

Этот верстак обойдется вам относительно недорого, а порядок сборки показан на красивых картинках.

Источник фото www.wikihow.com/Build-a-Torsion-Box-Workbench-Top

Стандартный столярный верстак: порядок сборки

Мысли о том, чтобы сделать свой столярный верстак своими руками возникает после первой изготовленной самостоятельно деревянной полки или табурета. Идея практичная и вполне реализуемая. Самодельный верстак сэкономит кучу времени и значительно расширит ваши возможности в столярном деле.

Главное, найти место, конечно, идеально иметь свою мастерскую, например, в гараже, в крайнем случае, можно оборудовать рабочее место и дома, например, сделать откидной вариант верстака. Конечно, в этом случае возможности для работы будут ограничены, не очень удобно, когда к столу можно подойти только с одной стороны.

Итак, делаем стандартный столярный верстак своими руками.Размеры каждый выбирает себе самостоятельно, типовые, это ширина 700 – 1200 мм, длина 1500 – 2000 мм. Высоту, естественно, необходимо подогнать под свой рост, можно сделать и с регулировкой, но это может отразиться на прочности изделия.

• Собираем ножки.
• С помощью клея и шурупов собираем опорные брусья, склеивая их в противоток волокон древесины.
• Соединяем горизонтальные и вертикальные элементы шип в паз.
• Чтобы можно было «подтянуть» конструкцию, шлицевые стыки замыкаем клином.
• Монтируем в пазы вертикальные и горизонтальные перемычки (достаточно просто посадить на клей).
• Делаем нижнюю полку из брусьев для столярного инструмента.
• Изготавливаем столешницу, которую можно усилить саморезами.
• Укладываем столешницу на горизонтальные поперечины.
• По центру столешницы делаем технологический паз.
• Станину необходимо усилить силовыми поперечинами, так конструкция будет более жесткой.
• Покрываем поверхность столярным лаком.
• В завершении устанавливаем столярные тиски, место для них необходимо подготовить заранее.

И еще, если позволяет место, стол устанавливайте таким образом, чтобы его можно было обойти со всех сторон, если поставить у стенки, возможности мастера для работы сильно ограничиваются.

Источник фото: obinstrumente.ru/ruchnoj-instrument/stolyarnyj-verstak-svoimi-rukami.html

Самодельный верстак столярный

Для такой конструкции необходимо подходящее помещение. Этот самодельный верстак столярный из белого дуба автор изготовил за 10 дней. Столешница сделана из склеенных досок, что обеспечивает дополнительную прочность.

На пошаговых фотографиях видно, что передний блок расположен в 2-х широких пазах и тоже посажен на клей. В общем, клея вам понадобится литров пять и струбцины, чем больше, тем лучше.

Конструкция получается довольно тяжелой, поэтому на заключительном этапе, когда стол нужно будет переворачивать, без помощника не обойтись.

Источник фото zachmannfamily.com/workbench

Простой стол верстак своими руками

Возможно, вы профессионально не занимаетесь столярным делом, но даже для изготовления обычных домашних поделок можно соорудить такой простой стол верстак своими руками, пригодится в любом случае. Конструкция, как видите, очень простая, но вполне надежная для небольших столярных работ.

Источник фото www.wilkerdos.com/2014/01/diy-workbench/#prettyPhoto

Верстак универсальный своими руками

Большинству из нас рабочее место необходимо только для того, чтобы иногда отремонтировать стул или сколотить полку на кухню. Поэтому часто в качестве верстака служит табуретка или кухонный стол, а инструменты, которыми редко пользуемся, порой хранятся в самых неожиданных местах.

Короче, вам необходимо надлежащее место для работы и хранения инструментов, то есть универсальный верстак, и здесь вы можете узнать, как его изготовить своими руками.

Ваше рабочее место должно иметь ключевые качества, такие как прочность, жесткость рабочей поверхности, мощности для проводных инструментов или зарядных устройств, полки для хранения инструментов и аксессуаров, а также колесики для мобильности.

Может показаться странным, но такой дизайн также способствует улучшению жесткости рабочей поверхности. Обратите внимание, что колесики крепятся между ножками стола, чтобы сбалансировать нагрузку. Коробку удлинителя прикручиваете под козырьком столешницы. Универсальный верстак готов.
