Для многих автолюбителей, которые любят мощность и скорость, вопрос покупки машины с турбированным двигателем является весьма принципиальным.

В свою очередь, задача турбокомпрессора – подача большего объема воздуха в цилиндры двигателя и как следствие, увеличение мощности последнего.

Единственный недостаток столь полезного элемента – частый выход из строя, поэтому каждый автолюбитель должен уметь производить хотя бы минимальный ремонт турбины.

Особенности конструкции турбины двигателя

Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:

1. Общего корпуса узла и улитки;
2. Подшипника скольжения;
3. Упорного подшипника;
4. Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Основные неисправности и их причины

Как показывает практика эксплуатации, всего можно выделить две основные причины поломок – некачественное или несвоевременное ТО.

Если же по плану производить технический осмотр, то турбина будет работать долго и без особых нареканий со стороны автолюбителей.

Итак, на сегодня можно выделить несколько основных признаков и причин выхода из строя турбины:

• 1. Появление синего дыма из выхлопной трубы в момент повышения оборотов и его отсутствие при достижении нормы. Основная причина такой неисправности – попадание масла в камеру сгорания из-за течи в турбине.

• 2. Черный дым из выхлопной трубы — свидетельствует о сгорании топливной смеси в интеркулере или нагнетающей магистрали. Вероятная причина – повреждение или поломка системы управления ТКР (турбокомпрессора).

• 4. Чрезмерный расход масла до одного литра на тысячу километров. В этом случае нужно обратить внимание на турбину и наличие течи. Кроме этого, желательно осмотреть стыки патрубков.

• 5. Динамика разгона «притупляется». Это явный симптом нехватки воздуха в двигателе. Причина – нарушение работы или поломка системы управления ТКР (турбокомпрессор).
• 6. Появление свиста на работающем двигателе. Вероятная причина – утечка воздуха между мотором и турбиной.
• 7. Странный скрежет при работе турбины часто свидетельствуют о появлении трещины или деформации в корпусе узла. В большинстве случаев при таких симптомах ТКР долго не «живет» и дальнейший ремонт турбины может оказаться неэффективным.

• 8. Повышенный шум в работе турбины может стать причиной засорения маслопровода, изменение зазоров ротора и задевание последнего о корпус турбокомпрессора.
• 9. Увеличение токсичности выхлопных газов или расхода топлива часто говорит о проблемах с поставкой воздуха к ТКР (турбокомпрессору).

Особенности демонтажа турбины

Чтобы провести ремонт турбины своими руками, ее необходимо демонтировать.

Делается это в следующей последовательности:

• 1. Отсоедините все трубопроводы, которые идут к турбине. При этом стоит быть крайне осторожным, чтобы не повредить сам узел и смежные с ним устройства.

• 2. Снимайте турбинную и компрессорную улитки. Последняя демонтируется без проблем, а вот турбинная улитка зачастую прикреплена весьма плотно.

Здесь демонтаж можно выполнить двумя способами – методом киянки или же с помощью самих крепежных болтов улитки (путем постепенного отпускания их со всех сторон).

При выполнении работы необходимо быть очень осторожным, чтобы не повредить колесо турбины.

• 3. Как только работа по демонтажу улиток завершена, можно проверить наличие люфта вала. Если последний отсутствует, то проблема неисправности не в вале.

Снова-таки, небольшой поперечный люфт является допустимым (но не более одного миллиметра).

• 4. Следующий этап – снятие колес компрессора. Для выполнения этой работы пригодятся пассатижи. При демонтаже учитывайте, что компрессорный вал в большинстве случаев имеет левую резьбу.

Для демонтажа компрессорного колеса пригодится специальный съемник.

• 5. Далее демонтируются уплотнительные вкладыши (они расположены в углублениях ротора), а также упорный подшипник (крепится он на трех болтах, поэтому проблем со снятием не возникает).

• 6. Теперь можно снимать вкладыши с торцевой части – их крепление осуществляется с помощью стопорного кольца (при демонтаже иногда приходится повозиться).

Подшипники скольжения (со стороны компрессора) фиксируются с помощью стопорного кольца.

7. При выполнении работы по демонтажу необходимо (вне зависимости от поломки) хорошо промыть и почистить основные элементы – картридж, уплотнители, кольца и прочие комплектующие.

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.

Выводы

При отсутствии серьезных дефектов ремонт турбины занимает не более нескольких часов времени. Зато с помощью подручных инструментов и подготовленного заранее материала можно сделать весьма качественный и бюджетный ремонт.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

ПОДЕЛИТЬСЯ НОВОСТЬЮ С ДРУЗЬЯМИ:

Ремонт турбокомпрессора своими руками — причины неисправностей и инструкция

Всего лет десять назад турбокомпрессор автомобильный перешел из разряда особого шика присущего только избранным машинам в разряд необходимой детали для каждого автомобиля.

Он служит для повышения мощности двигателя и помогает уменьшить расход топлива. Эти параметры становятся все более востребованными при выборе автомобиля.

Кроме устройства турбокомпрессора, следует и знать особенности вашей модели авто, для этого следует прочитать инструкцию по ремонту и эксплуатации вашего автомобиля, к примеру инструкции по ремонту ГАЗ 3110 и  Шевроле Ланос.

Устройство турбокомпрессора

• Турбина с крыльчаткой.
• Воздушный центробежный насос.
• Компрессор.
• Жесткая ось, которая их связывает.
• Подшипники, кольца, клапаны, уплотнения и другие мелкие детали.

Не всегда эти неисправности относятся к проблемам турбокомпрессора, иногда это может быть что то другое, например нужно произвести ремонт глушителя своими руками.

Отработанные газы вырываются из двигателя и попадают на крыльчатку турбины.

Она превращает их энергию из кинетической в механическую, а насос через воздушный фильтр подает свежий воздух в компрессор, который сжимает его и отправляет в двигатель.

Весь этот процесс помогает увеличить мощность двигателя на 20-50%, повышая эффективность и скорость сжигания топлива.

Какие бывают неисправности турбокомпрессора и как их распознать?

1. Ваш двигатель внезапно как-будто утратил мощность.
2. Из выхлопной трубы вырывается дым черного или темно-синего цвета.
3. Увеличился расход масла.
4. Изменился звук работы мотора и турбокомпрессора.

Все это свидетельствует о том, что пора убедиться имеется ли у вас в наличии ремкомплект турбокомпрессора и проверить исправность не только турбокомпрессора, но и, в первую очередь, мотора автомобиля и всех его навесных агрегатов.

Не пренебрегайте этим советом, потому что качественно обслуживаемый и нормально работающий двигатель обеспечивает безотказную работу турбокомпрессора на протяжении долгих лет.

Можно ли отремонтировать турбокомпрессор своими руками , какое оборудование и навыки для этого нужны?

Сразу скажем, что ни один специалист не посоветует разбирать и ремонтировать турбокомпрессор самому. Причины этого приводятся веские и достаточно будет назвать хоть одну из них.

Ремонт дизельной турбины своими руками

Установка турбонагнетателя на дизель повышает энергоэффективность, крутящий момент, мощность и приемистость мотора. Длительная эксплуатация и несвоевременное техобслуживание приводят к поломке узла. При наличии слесарных навыков и инструмента можно выполнить ремонт турбокомпрессора своими руками. Для этого надо изучить ее устройство и ознакомиться с инструкцией по ремонту.

Как определить поломку

О об этой необходимости ремонта сигнализируют следующие признаки:

• Повышение расхода масла, которое попадает в цилиндры. Этому может сопутствовать появление синего дыма из выхлопной.
• Потеря мощности из-за попадания воздуха через уплотнители патрубков.
• Изменение состава топливно-воздушной смеси. Это выражается в повышенном расходе топлива и появление черного дыма из выхлопной трубы.
• Повышенный шум турбины из-за износа подшипников картриджа.

Если вы заметили хотя бы один из признаков, настало время проверить работу нагнетателя и выполнить ремонт турбины своими руками на дизеле.

Что понадобится для ремонта

Ремонт турбины дизельного двигателя своими силами требует наличия инструмента, запчастей и продвинуты слесарных навыков. При их отсутствии дешевле обратиться к профессионалам. Сборка в кустарных условиях может привести к попаданию песчинок в агрегат. В результате он окончательно выйдет из строя. Если вы уверены в своих силах, можно приступать к работе.

Перед тем, как отремонтировать турбину, следует подготовить ремкомплект. Понадобятся следующие детали:

• комплект вкладышей;
• сальники;
• винты;
• шурупы;
• шайбы.

Понадобится и следующий набор инструмента:

• торцевые и рожковые ключи;
• отвертки;
• кусачки с раздвижными губками;
• фигурная правка;
• съемник;
• киянка.

Этого достаточно, чтобы восстановить турбину своими руками.

Разборка

Ремонт турбины дизельного двигателя легковушки или грузовика своими руками начинается с ее демонтажа. Для этого нужно выполнить такие операции:

• открутить болты или убрать стопоры, фиксирующий корпуса компрессорного и турбинного узла;
• если узел прикипел, его нужно аккуратно «разбудить» при помощи постукивания киянкой;
• снять улитку.

Сначала нужно проверить подшипники картриджа: продольный люфт недопустим, поперечный — только очень малый. И

Стопорное кольцо компрессора снимается с использованием кусачек с раздвижными губками. Обратная сторона вала при этом зажимается фигурной правкой.

При разборке не забывайте о левой резьбе на валу.

Как отремонтировать турбину дизеля своими руками

Компрессорное колесо невозможно снять без специального съемника. Чтобы предотвратить разбалансировку узла, при сборке нужно устанавливать детали в то же положение. Для этого нанесите отметки на колесо и гайке.

Чтобы качественно отремонтировать турбину своими руками, нужно тщательно очистить все детали и проверить их состояние.

Износ втулок — основная причина люфта картриджа. Чтобы заменить их, нужно снять стопорные кольца и открутить болты крепления. Также придется менять вкладыши, которые удерживаются стопором. Перед снятием колец уплотнителя следует очистить нагар с вала картриджа и крыльчатки.

В случае, если заметен износ вала, изношенные вкладыши номинального размера меняются ремонтными. Вал придется обточить под ремонтный размер и отбалансировать. Если выработка имеется только на вкладышах, можно поставить новые номинального размера. На этом ремонт картриджа турбины нагнетателя своими руками окончен.

Сборка турбокомпрессора

После завершения ремонта остается собрать агрегат и поставить его на место. Не забудьте проверить плотность посадки стопорных колец при установке их на картридж. Если они не сядут в гнезда, конструкция рассыпется во время работы.

Вкладыши, втулки и маслосъемные кольца вала смазываются маслом перед установкой. Это гарантирует отсутствие задиров при первом пуске.

1. Сборка деталей производится в порядке, обратном их снятию на предыдущем этапе.
2. Гайка крепления крыльчатки затягивается с усилием 5 Н-м, если другое не предусмотрено инструкцией изготовителя.
3. Собранное устройство ставится на двигатель и фиксируется винтами или стопорами.

Характерные ошибки

Перед тем как отремонтировать современную турбину дизеля своими руками, нужно помнить о распространенной ошибке новичков. Между корпусом, втулкой и валом картриджа имеются зазоры, которые заполняются маслом во время работы. Они позволяют компенсировать эффект демпфера.

Неопытные слесари расценивают этот как завышенный люфт и устанавливают втулки нестандартных размеров, которые монтируют «в натяг». В результате вращение ротора затрудняется, а втулка интенсивно изнашивается из-за демпферного эффекта и отсутствия смазки. Нередко это становится причиной деформации вала.

Также нельзя забывать о балансировке, которая выполняется на специальном стенде. Самостоятельно балансировать деталь реально, но это требует навыков и внимания. Ошибки ремонта и сборки приводят к необратимой поломке дорогостоящего узла. Поэтому при любом затруднении лучше обратиться к специалистам.

Как организовать участок по ремонту турбокомпрессоров

В 4-ой зоне происходит проверка деталей на точность, балансировка вала, сборка вала и устранение технологического дисбаланса.

Ниже приведены станки для оборудования 4-ой зоны.

Станок для балансировки роторов турбин VTM Group БВИ 03 10Т

БВИ-03-10Т — это универсальный балансировочный станок для роторов массой от 0,03 до 3 кг. Разработан специально для балансировки роторов любых турбокомпрессоров.

Станок имеет ряд преимуществ:

• Направляющие скольжения (призмы вместо подшипников);• Регулируемое натяжение ремня с высокой повторяемостью;• Минимальное расстояние между цапф ротора, ограничивается только шириной ремня, что позволяет балансировать даже микроротора;• Имеет систему частотного регулирования привода, которая позволяет легко управлять скоростью, на которой проводится балансировка;

• Для осуществления режима «hands free» — свободные руки, станок комплектуется педалью для управления приводом.

Микропроцессорная балансировочная система ПБ-02М (включена в станок БВИ-03-10Т)

Балансировочная система имеет ряд преимуществ:

• Высокая  надежность и приспособленность к тяжелым условиям. Работает при повышенной запыленности, влажности и температуре до -2°C;• Интуитивно понятная в работе.

Исключена возможность допустить ошибку;• При необходимости получения усредненного результата есть функция «усреднение»;• Применен фотодатчик, который реагирует на любую контрастную метку (даже канцелярский корректор);• Возможность балансировки по лопаткам — станок укажет на каких по счёту лопатках и какое количество материала необходимо удалить для балансировки ротора;• Коэффициент уменьшения дисбаланса превышает 95%;

• Калибровка станка производится самим оператором «методом 3-х пусков» — это позволяет достичь максимальной чувствительности станка и освобождает от необходимости ежегодной калибровки станка.

Балансировка ротора турбокомпрессора на ПБ-02М выполняется в два этапа:

1-й этап. Двухплоскостная балансировка вала без колеса компрессора, где

I — первая плоскость коррекции
II — вторая плоскость коррекции

2-й этап. Двухплоскостная балансировка вала колеса компрессора в сборе с валом, где

I — первая плоскость коррекции
II — вторая плоскость коррекции

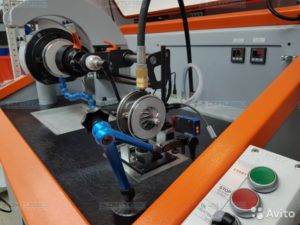

Добалансировочный станок для турбокомпрессоров VTM Group ДБСТ 10

ДБСТ-10 предназначен для дополнительной балансировки турбокомпрессора и оценки качества сборки:

• проверка на течь масла;• устранение технологического

дисбаланса.

Станок имеет ряд преимуществ:

• Система универсального крепления сердечника турбокомпрессора позволяет подключать к гидросистеме станка сердечники всех типов с помощью оснастки поставляемой вместе со станком;• Станок предназначен для установки всех типов турбин в т.ч.

от volkswagen Т5 с «лапой»;• Оснастка — в комплекте;• Калибровка станка производится самим оператором «методом 3-х пусков» — это позволяет достичь максимальной чувствительности станка и освобождает от необходимости ежегодной калибровки станка;• Бак для масла объемом 9 л;• Качественный насос;• Для фильтрации масла используется серийный автомобильный фильтр;

• Маслостанция удалена от электронных компонентов станка.

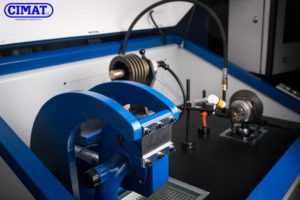

Станок балансировочный разгонный VTM Group СБР 10

СБР-10 предназначен для балансировки роторов турбокомпрессоров двигателей внутреннего сгорания в собственном среднем корпусе на рабочих частотах вращения.

Станок имеет ряд преимуществ:

• Система универсального крепления сердечника турбокомпрессора позволяет подключать к гидросистеме станка сердечники всех типов с помощью оснастки поставляемой вместе со станком;• Станок предназначен для установки всех типов турбин в т. ч. от volkswagen Т5 с «лапой»;• Стандартный комплект поставки станка СБР-10 — адаптеры для 3-х типов турбин;• Адаптеры можно приобрести у нас либо изготовить собственными силами;• При необходимости предоставляем чертежи на 22 самые распространенные турбины и технологию изготовления адаптеров;• Конструкция адаптеров для разгона турбокомпрессоров до рабочих частот вращения разработана специально для удобства их изготовления в условиях ремонтной мастерской, и максимально унифицирована;• Отображение величины виброускорения и фазы;• База данных допусков виброускорения для турбокомпрессоров;• Возможность сохранения результатов балансировки и распечатки отчётов с указанием реквизитов фирмы исполнителя.

Станок для регулировки геометрии турбокомпрессора VTM Group ГЕОМЕТ 1000

ГЕОМЕТ-1000 предназначен для настройки и регулировки геометрии турбины, а также регулировки наддува турбокомпрессора.

Диагностика и ремонт турбины своими руками

Ни что ни вечно, как это не печально агрегаты и узлы на наших любимых автомобилях приходят в непригодность, и возникает вопрос, либо заменить на новый, отдать кучу денег,  либо пытать удачу и применить знания на ремонт своими  руками.

Всё  же если своевременно производить  уход и обслуживание за узлами и механизмами, то тот не приятный момент,  когда ремонт турбины придётся производить своими либо руками мастеров. Всё же  не много о профилактики.

своевременная замены масла на синтетическое и его фильтра, желательно не допускать перегибов  в маслопроводе, установка турбо-таймера а так же перепускного клапана Blow Off–  эти правила являются самыми актуальными для увеличения срока службы турбины.

Самостоятельная диагностика турбины

Произвести само диагностику неисправной турбины, отталкиваясь от следующих факторах :снижение мощности и давления турбонагнетателя, после  исключаются первоначальные всевозможные  причины поломки данного агрегата. Делаем следующее открываем полностью дроссельную заслонку, так вы сделаете проверку давления турбо-наддува.

Для этого необходимо полностью нажать педаль газа, чтобы двигатель набрал максимальные обороты. Только так вы сможете проверить, набирает ли максимальное давление  турбо-наддува. Если токового не наблюдается, то это не значит что данный агрегат пришёл в негодность.

Не получения максимально допустимого турбо-наддува происходит по причине избыточного противодавления. Причиной является, часто, забитый катализатор. В данном случае просто необходимо проверить катализатор.

Если Вы являетесь любителем агрессивной и спортивной езды, то перепускная заслонка не закрывается полностью, что приводит к выходу небольшой части газов, мимо клапана. А это значит в турбине отсутствует необходимое количество, что в не производит возможность воспользоваться полным рабочем потенциалом. Так что диагностика заслонки так же необходима.

Ремонт турбины своими руками

Своими руками у турбонагнетателя вы сможете произвести диагностику внутренний WestGate, при этом управляя тягой, чтобы убедившись в закрытии или не закрытия клапана, его сопротивление или заклинивания в период работы. Если вы неуверенны в своих результатах диагностики тогда вам  следует обратиться к специалистам. Снимите внешние WestGate, при не работающим режиме.

Переверните узел и проверти, произвел ли клапан WestGate  полное закрытие заслонки. Произведите полную опрессовку WestGate сжатым воздухом,  увидев его работу. Но в проведение такой работы необходимость в том что WestGate  может не выдержать давление в сто psi, которое легко выдаст новенький воздушный компрессор. Для этого необходимо снизить давление до 50 psi.

Такого давления вполне хватит для диагностики работоспособности WestGate,и не повредив диафрагму. Причиной поломки турбины также  может быть вакуумная утечка. Данная причина когда турбина выдает номинальное количество необходимого давления, пропускает его на впускном тракте. Определив по датчику количество давления наддува, можно определиться, есть ли у вас разряжение.

Когда двигатель работает в холостом режиме, вырабатывается максимальное количество разряжения 0.75 bar. Если  меньше минимального давления которая 0.54 bar, то у вас утечка. Появление утечки может в двух местах, соединение за коллектором и за дроссельной заслонкой.

Если проверка не показала отрицательных явлений, тогда следует проверять сам турбинный нагнетатель, обращая при этом особое внимание подшипники вала. Вращающие со скоростью около ста двадцати тысяч оборотов в минуту. Если иметься дисбаланс или люфт, последствия могут быть тяжелыми. Такие узлы балансируют с точностью до доли миллиметра.

При саморучной попытки разогнуть лопасти согнутой крыльчатки, вы ослабляете метал который в дальнейшем может отломиться и заклинить агрегат .

Самому отремонтировать турбо — компрессор, можно, только одно НО! Без спецального ключа для откручивания гайки на крыльчатке её не открутишь, надо иметь навык!! Иначе  легко загнётся вал или крыльчатку, помять труда не составит можно также резьбу сбить. Рем комплект найти сложно. Так же оборудования  для ремонта, стенд для проверки и балансировки.

Для  начало необходимо ставим метки в тех местах  где чугун прижимается друг к другу, а так же середину и стыки улитки и середину, эта операция для того чтобы после сборки и установки не переделывать турбину или чугунку на машине. Ставим метку с той стороны вала, где расположена резьба и  такая же процедура на гайке и на крыльчатке, после чего можно раскручивать вал. Данные метки делаются для того чтобы не нарушать положение крыльчатки относительно к валу, это очень важно, а метка на гайке нужна чтобы не перетянуть гайку и тем самым не заклинить вал.

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы  снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо .

Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины. Иногда можете применить деревянную киянку. Проверьте  на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным.

А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой.

Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки.

Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов.

Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит  вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом.

Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После  устанавливаем маслосъёмное кольцо. Такой процесс очень длительный .

так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Поздравляю, у вас получилась почти новая турбина, сделанная собственными руками, по самой низкой цене.

Ремонт турбины своими руками, конструкция, причины поломки

Для многих автолюбителей, которые любят мощность и скорость, вопрос покупки машины с турбированным двигателем является весьма принципиальным.

В свою очередь, задача турбокомпрессора – подача большего объема воздуха в цилиндры двигателя и как следствие, увеличение мощности последнего.

Единственный недостаток столь полезного элемента – частый выход из строя, поэтому каждый автолюбитель должен уметь производить хотя бы минимальный ремонт турбины.

Как отбалансировать турбину?

Наиболее важным этапом при проведении ремонта турбокомпрессора является его балансировка. Ведь даже обычные разборка и сборка нарушают баланс, не говоря уже об операциях, которые проводятся с ротором и валом. Турбина, которая разбалансирована, выйдет из строя непременно при преодолении уже первых километров, а поэтому эта работа должна проводиться при любом ремонте турбокомпрессора.

По этой причине рекомендуется обращаться только к профессиональным специалистам в автомобильный сервис, который располагает специальным оборудованием. Помните, что самостоятельный ремонт может привести к непоправимой порче этого дорогостоящего агрегата, а это лишние нервы, убитое время и серьёзные затраты на приобретение новой турбины.

Что такое балансировка турбины?

Как мы уже сказали, балансировка турбокомпрессора является одним из главных процессов во время производства или ремонта турбины.

От качества проведённой балансировки будет зависеть то, насколько долго вам будет служить турбина.

Прежде чем переходить к описанию того, как балансировать ротор турбины, нужно лучше понять, что же такое дисбаланс и к чему он приводит, что требует такого серьёзного подхода для его устранения.

Дисбалансом ротора называется несовпадение геометрического центра и осевой линии его массы вращения. Вследствие этого возникает вибрация, в результате которой повреждаются детали турбины.

Для того чтобы свести дисбаланс к минимуму, применяется балансировка до номинального уровня.

Достижение такого баланса нерентабельно с экономической точки зрения и неэффективно с практической.

• Экономическая. Так как балансировочный процесс сам по себе длительный и затратный, лучше силы и время направить на другие операции, чем стремиться к призрачному совершенству здесь.

• Практическая. Достигнув определённого балансировочного значения, дальнейшие работы в данном направлении несут значительно меньше положительных моментов и могут привести к негативным моментам из-за недоработки в других узлах.

Но учтите, что недостаточный уровень балансировки ротора турбины пагубно влияет на общую работу турбокомпрессора и влечёт за собой очень тяжёлые повреждения с дорогим ремонтом.Причинами появления разбалансировки турбины могут стать:

1. Неправильная установка турбины или изначальная балансировка ротора.

2. Заводской брак деталей.

3. Попадание внутрь турбины инородного предмета и повреждение крыльчатки.

Что нужно для балансировки турбины?

Для проведения качественной балансировки турбинного ротора нужно иметь специальный инструмент, который нужен для сборки и разборки турбокомпрессора, балансировочное оборудование, обкаточные стенды и токарные станки. Производить правильную балансировку самостоятельно очень сложно, почти невозможно, и подобные попытки в 90% повлекут за собой только более существенные проблемы.

Как происходит балансировка турбины?

Данный процесс происходит в несколько этапов. Первый этап балансировочного цикла из четырёх происходит следующим образом. Вал с колесом турбины балансируется на специальном станке. Вращающаяся частота вала до 9000 об/мин зависит от диаметра приводной шейки вала. Это наиболее важный этап цикла балансировки. От него зависит итог всех проводимых впоследствии действий.

На втором этапе ротор балансируется в сборе на том же стенде, только с другими калибровочными данными, но с той же частотой вращения.

Далее выполняется сборка картриджа турбокомпрессора. Перед этой процедурой все его детали и элементы обдуваются сжатым воздухом. Все комплектующие должны находиться в чистом состоянии.

Картридж устанавливают на балансировочный стенд, на ту часть станка, которая предназначена для работы на низких оборотах. Далее подключается магистраль масляной подачи. Моторное масло прогревается в стенде до температуры 45-55оС.

Давление масла составляет 5 атмосфер. Этот этап обусловлен созданием рабочих условий эксплуатации турбины на транспортном средстве.

Переходим к третьему этапу балансировочного цикла. Ротор балансируется в двух плоскостях на более низких оборотах до 4000 об/мин. Параллельно картридж проходит визуальную проверку на предмет утечки масла с компрессорной и турбинной сторон.

Окончательный четвёртый этап проводится на том же стенде, на части с наиболее высокими оборотами. Если балансировка на первых трёх этапах была выполнена максимально квалифицированно, тогда четвёртый этап не потребуется и вовсе, так как он является дополнительным – добалансировочным.

Картридж разгоняют с состояния покоя до максимально возможных оборотов, которые указаны в паспорте, при этом во всём рабочем диапазоне фиксируются значения остаточного дисбаланса и отображаются в виде графика на мониторе. По необходимости происходит корректировка методом удаления массы на каком-либо участке рабочего диапазона.

После завершения балансировочного цикла картридж снимается со стенда, маслоподающий и маслосливной каналы корпуса подшипников блокируются заглушками во избежание попадания пыли и грязи внутрь. Турбокомпрессор собирается окончательно.

Подписывайтесь на наши ленты в таких социальных сетях как, , , Instagram, Pinterest, Yandex Zen, и Telegram: все самые интересные автомобильные события собранные в одном месте.
