Дробилка пенопласта своими руками из пылесоса

Зерномолка своими руками — Спецтехника

Зернодробилка, созданная своими руками, не будет уступать по своим возможностям и особенностям изделий, продаваемых на строительном рынке.

Главным узлом считается сам электродвигатель, который обладает довольно высоким показателем мощности и скорости вращения.

Именно по этой причине большой популярностью обладают модели, которые созданы из деталей стиральной машинки либо из болгарки. Такие самостоятельно созданные конструкции считаются незаменимыми в домашнем хозяйстве.

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

Дробилка зерна из стиральной машины

• В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки. Это будет уже более качественная модель, чем предыдущий метод создания дробилки.
• В общем, стиральная машинка уже включает в себя функции траворезки и корморезки, для этого её стоит лишь чуть-чуть изменить.
• Стоит сказать, что за основу лучше всего брать стиральные машинки более старого производства. Чаще всего они представлены цилиндрической формой, а двигатели располагаются в нижней части.
• Чтобы дробилка зерна смогла нормально функционировать, стиралку стоит оснастить дополнительным двигателем. Его стоит установить в верхней части, непосредственно под верхней крышкой.

Установить такой мотор нужно на металлические уголки либо на пластины.

Как и в первом способе, следует создать металлический нож с обоюдоострой заточкой, режущая кромка обязана немного не доходить до краёв стенки.

Второй нож стоит установить на базовый двигатель, который будет располагаться внизу. Для того чтобы дробилка для зерна, которая создана своими руками, работала с максимальным эффектом, режущие ножи обязаны совершать вращения в противоположенные стороны.

В верхней крышке стоит прорезать особое отверстие для засыпания в него зерна. Стоит создать небольшую воронку, чтобы функционирование прибора происходило с минимальной потерей и большим комфортом. В виде воронки стоит применять совершенно любую пластиковую ёмкость с широким горлом либо создать небольшой короб из жестяного покрытия.

Если учитывать, что верхний двигатель будет функционировать в агрессивной среде, то стоит дополнить его пылезащитным кожухом. Его можно создать самостоятельно из пустой банки из-под краски. Возле нижнего мотора, в боковой стенке происходит прорез отверстия для выхода из него измельчённого зерна.

Принцип функционирования такого прибора довольно лёгок и интуитивно понятен. По большему счёту, такое изделие напоминает нам большую кофемолку. За счёт такой большой режущей поверхности и разностороннего вращения ножей, корморезка эффективно измельчает разные типы зерновых культур.

Конкретные чертежи использовать в этом случае не имеет смысла, так как такая модель стиральной машинки, взятой за основу, может сильно отличаться. Главным будет понять общий процесс функционирования прибора. Нужно отметить, что именно такого типа зернодробилка, сделанная самостоятельно, чаще всего применяется в домашних условиях.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом.

Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб.

Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

• Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
• Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
• Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Разновидности машинок для измельчения зерна

По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

• Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
• Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
• Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
• Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

Дробилки для домашнего использования

Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:

• Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
• Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
• Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

Дробилка для пенопласта своими руками: измельчитель пенопласта | Тепломонстр

Сегодня каждый, кто желает работать и увеличить свой капитал, задумывается о собственном производстве. Обычно для начала и ведения собственного дела требуется значительные капиталовложения, наличие оборудования и других средств. Но есть и другие, более экономичные варианты, которые не требуют больших капиталовложений.

Схема дробильной камеры.

Так, например, после использования пенопласта в строительстве или как защитный материал в упаковке товаров, он не находит дальнейшего применения.

Данный материал не подлежит никакой утилизации подобно другим материалам. Пенопласт не взаимодействует с водой и не разлагается, а при попытке его утилизации, он становится опасным для окружающей среды. Важно, что его категорически запрещается сжигать, потому что он начинает выделять токсичные газы в воздух.

Но этот материал можно подвергать переработке и дальнейшей реализации. Такое решение является безопасным и наиболее приемлемым в решении вопроса утилизации пенопласта.

Самое главное в этом деле все хорошо продумать, рассчитать и сделать своими руками измельчитель для остатков данного материала. Отходы проходят специальные этапы дробления, после такого измельчения получается качественная пенополистирольная крошка или дробленый пенопласт.

В таком виде данный материал широко используется в строительстве, на производстве мебели и для повторного изготовление пенопласта различных марок.

Как и где используется переработанный материал

Схема сборки дробилки.

• как амортизирующая подсыпка;
• при строительстве плоских кровель;
• как дешевый и качественный утеплитель стен и плит;
• для утепления в траншеях труб;
• добавляется в цементную смесь для лучшего выравнивания поверхности;
• добавляется в цементную смесь для тепло- и звукоизоляции;
• для производства полистиролбетонных блоков;
• в качестве заполнителя бескаркасной мебели.

При постоянном наличии ломового пенопласта и при желании заняться его дроблением для дальнейшей реализации, сделать своими руками измельчитель не составит большого труда.

Однозначно, что такая самодельная дробилка обойдется дешевле, чем покупная.

Самое главное, это иметь в наличие электромотор с низкооборотным движком, иначе материал будет измельчаться в пыль, а не на отдельные круглые шарики.

В промышленном производстве лист пенопласта поступает в измельчитель навстречу 2 ножам. Один нож при этом закреплен неподвижно на стенке стального барабана, а второй, закрепленный на валу, вращается, проходя через ось барабана.

Производственная дробилка может быть взята за основу создания измельчителя своими руками. Но данная конструкция отличается сложностью в сборке, создает много полистирольной пыли и размер раздробленных частиц пенопласта имеет в среднем 2 см в диаметре. Более простая дробилка пенопласта, сделанная своими руками, может быть выполнена по принципу механической терки для овощей.

Чтобы сделать измельчитель своими руками, требуется

Схема валовой дробилки.

• круглый сетчатый диск;
• приводной вал для закрепления диска;
• основание, куда будет крепиться приводной вал;
• направляющая плоскость, для подачи листов пенопласта.

Конструкция измельчителя представляет собой:

1. Непосредственно терка крепится на вал и одновременно с ним вращается. Вал приводится в движение с помощью любого двигателя через редуктор, который сокращает число оборотов вала.
2. По направляющей трубе куски пенопласта подаются на терку.
3. Зазор между режущими элементами и отверстием в терке определяют размер частиц пенопласта на выходе.

Если расположить такую дробилку в закрытом помещении, а на двигатель аппарата установить своими руками пылезащитный сборник, то можно обойтись без защитно-улавливающего кожуха вокруг вала и принудительного отсоса мелкого материала.

Дробилка, сделанная своими руками, имеет свои недостатки:

• пыль в помещении;
• большое количество неизмельченных кусков.

Для оставшихся больших кусков используют своеобразный ручной измельчитель. В этом случае дробилкой для пенопласта выступает обычный пластиковый ящик, предназначенный для перевозки и хранения овощей и фруктов. По дну ящика просто трутся куски пенопласта с использованием поступательно-возвратных движений по типу овощной терки.

Дробилка, сделанная своими руками, может приносить ощутимый доход своим хозяевам при правильно настроенном производстве переработки материала и его дальнейшей реализации. Здесь важно, чтобы исходный материал, пенопласт, был всегда в наличии для переработки, а также чтобы были созданы все условия для взвешивания и расфасовки гранул по полиэтиленовым мешкам.

Самые популярные статьи блога за неделю

Дробилка пенопласта своими руками из пылесоса — Справочник металлиста

Полимерные материалы прочно вошли в современную жизнь, и нет ни одной отрасли, где бы их не применяли, начиная от производства тары и заканчивая космическими технологиями.

Каждый год на планете производится около 180 миллионов тонн различных пластиков.

Большинство из них не могут самостоятельно разложиться на простые составляющие и самостоятельно утилизироваться.

Это приносит непоправимый ущерб природе и может вызвать экологическую катастрофу.

Положительной чертой практически любого полимера (пластика) является возможность вторичной переработки, благодаря чему старые вещи из пластмассы могут получить «новую жизнь» в качестве полезных предметов.

Переработанный пластик немного уступает по прочностным характеристикам первичному полимеру, но при известных пропорциях изделия из вторичного пластика практически не отличаются от изначального.

Разновидности измельчителей

Перед производством вторсырья, любой пластик должен быть измельчен. Для этого существуют специальные аппараты – дробилки. В зависимости от физических качеств помещаемого в них полимера, аппараты можно классифицировать по нескольким категориям:

• для измельчения ПВХ пленки, нейлона или акрила. Конструкция напоминает большие ножницы с лезвиями «V» – образной формы;
• для крупных пластиковых отходов. Наиболее часто применяются на комбинатах вторсырья или заводах по производству пластмасс. Бывают по конструкции молотковые, щековые или конусные. С их помощью измельчают оконные профиля и крупные детали и корпуса;
• для ПЭТ бутылок и тонкостенных пластиков. Наиболее распространенный вариант измельчителя, конструктивно называется роторным.

Необходимый тип аппарата можно приобрести либо сделать самому. Речь идет о небольшом бытовом приборе из третьей категории. Дробилка для пластика своими руками делается довольно легко и не требует серьезных знаний и специализированного инструмента, кроме сварочного аппарата.

Более подробно о роторном измельчителе

Наиболее распространенной конструкцией является роторная дробилка. Она состоит из ротора, на котором неподвижно закреплены ножи.

Под действием движущей силы – от дизельного, бензинового двигателя или электромотора, ось с ножами приходит в движение и быстрыми ударами измельчает попавшее под ножи сырье.

В зависимости от назначения существуют низкооборотистые машины и скоростные агрегаты.

На дне рабочей камеры устанавливается сито или решетка с определенным размером ячейки, в зависимости от необходимого качества и диаметра полученной фракции. Сырье циклически обрабатывается ножами и постепенно проходит сквозь сито.

Особое внимание уделяют качеству металла, из которого изготавливаются ножи – это должна быть хорошая каленая сталь, которая препятствует быстрому износу и обеспечивает поддержание заточки длительное время.

Изготавливаем дробилку самостоятельно

Существует несколько наиболее популярных разновидностей измельчителей пластика, которые изготавливают в домашних условиях. Для того, чтобы собрать своими руками этот аппарат понадобится немного терпения и минимальные навыки. В качестве специального инструмента потребуется лишь сварочный аппарат или бытовой инвертор.

Дробилка для пластика своими руками, схема которой будет немного отличаться в зависимости от уровня мастерства изготовителя и его фантазии, имеет следующие общие элементы:

• привод. Наиболее часто используют электродвигатель. Благодаря большому выбору и доступным ценам можно подобрать модель необходимой мощности. Кроме того, дробилка на основе электропривода обладает более тихим ходом и ее можно использовать как на открытом воздухе, так и внутри помещения;
• дисковые пилы. Это будет основой нашего аппарата. Следует подобрать достаточное их количество и различную конфигурацию зубьев для более качественного измельчения отходов. Оптимальное число пил на оси – около 20;
• ось, на которой будут крепиться пилы;
• металлический профиль или труба для изготовления опорной рамы и каркаса дробилки;
• защитный кожух и бункер подачи. Их можно самостоятельно изготовить в домашних условиях из листовой оцинковки при помощи ножниц по металл, молотка и тисков;
• шкив, два подшипника и специальный ремень, при помощи которого создается взаимодействие между электродвигателем и ротором;
• крепежные элементы (гайки, шайбы и саморезы по металлу).

Как сделать дробилку для пенопласта

Дробление пенопласта может понадобиться и для получения пенопластовой крошки для своих нужд, и для промышленного производства материала с целью продажи.

Ведь измельчённый материал стоит дороже цельного, который, к тому же, после использования в качестве защитной упаковки или утеплителя часто выбрасывается. Преимуществами варианта с дроблением являются минимальные капиталовложения и простота сборки устройства.

Главное, для этого – знать, как сделать дробилку, которая обеспечит производительность от 200 и более литров в час. Также читают: “Утепление бетона пенопластом“.

Польза дроблёного пенопласта

Дробленым пенопластом можно набивать мягкую мебель.

Пенопласт, являющийся отличным теплоизолятором и изготавливаемый с помощью процесса вспенивания, в измельчённом виде применяется для следующих работ:

• сооружение кровель;
• утепление труб различного назначения;
• разравнивание поверхности цемента;
• изготовление полистиролбетонных блоков;
• повышение звуко- и теплоизоляционных качеств некоторых стройматериалов.

Нередко используют дроблённый пенопласт как заполнитель бескаркасных видов мебели – диванов, кресел. Можно встретить его и внутри игрушек, и даже подушек.

Чтобы сделать пароизоляцию крыши своими руками правильно нужно соблюдать технологию монтажа.

О том, как сделать пароизоляцию стен мы рассказывали в одной из предыдущих статей.

Если вам понадобилось получить достаточное количество этого материала в домашних условиях, дробилка для пенопласта может быть легко изготовлена самостоятельно. Для её создания, независимо от выбранного варианта, понадобится электродвигатель с небольшой скоростью вращения, корпус и ёмкость для сбора пенопластовой крошки.

Виды измельчителей пенопласта

Выбирать тип дробилки для пенопласта можно, ориентируясь на количество материала.

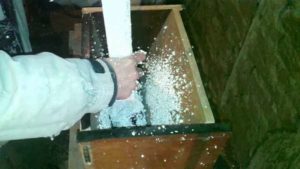

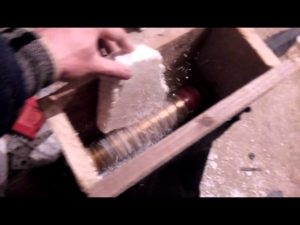

Если главная задача – получение 1–2 небольших мешков крошки, для её выполнения может вообще не понадобится собирать специальный агрегат.

Достаточно использовать металлическую щётку, которой натираются листы пенопластового утеплителя, или самодельной «тёрки» из ящика с ячейками. Такой способ будет неэффективным, но позволит избежать затрат.

Лучше сразу приобрести качественный материал для пароизоляции кровли, чем потом переделывать всю работу.

Если количество материала достаточно большое, и вам требуется не 1 мешок, а 10, 20 и больше, следует решить, как сделать дробилку:

• при помощи сетки (производство 0,2–0,3 куб. м/ч). Самый выгодный и быстро реализуемый способ;
• используя в качестве примера промышленную установку дробления (не менее 1 кубометра в час). Оборудование обойдётся дороже (хотя и выгоднее по сравнению с покупкой готового варианта) и потребует больше времени на изготовление.

Дробилка сетчатая

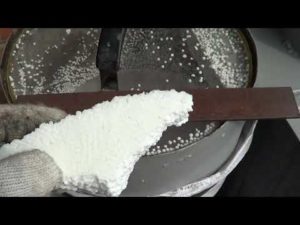

Простейшим способом сделать дробилку для пенопласта своими руками является создание небольшого станка-тёрки, конструкция которого состоит из:

Схема станка-терки.

• круглого сетчатого элемента в виде диска;
• вала, на котором устанавливается сетка;
• основания для крепления мотора и вала. Двигатель можно взять, например, от бетономешалки, дополнительно установив редуктор для снижения числа оборотов (слишком быстрое вращение приведёт к получению слишком мелких частиц).

Пенопласт подаётся на вращающуюся сетку, размер отверстий которой и определяет диаметр получающихся гранул. Подача осуществляется вручную и требует подготовки материала – обрезки его по ширине диска.

Преимущество варианта – невысокая стоимость. Недостаток – сложность измельчения всех кусков и большое количество пыли в воздухе.

Первую проблему решают ручным измельчением (ящики и щётки), вторую – используя средства защиты органов зрения и дыхания.

Дробилка классическая

Для увеличения объёмов производства пенопластовых гранул стоит воспользоваться конструкцией промышленной дробилки пенопласта, которую можно и приобрести – но выгоднее сделать самому.

Ножи производственной дробилки.

На производстве пенопластовой крошки материал поступает внутрь корпуса измельчителя навстречу двум ножам, установленным на барабане и на валу. Попадая между режущими кромками, пенопласт измельчается и даёт на выходе гранулы нужного размера.

При самостоятельном изготовлении измельчитель собирают из сваренного металлического ящика, внутри которого вращаются два вала с длинными зубцами. Сделать их можно, например, вкрутив в деревянный ролик обычные шурупы или установив и закрепив стержни в просверленных отверстиях.

На производстве пенопластовой крошки можно заработать неплохие деньги при минимальных вложениях.

В качестве вращающего устройства выбирается такой же маломощный и низкооборотный двигатель, как и для дробилки-тёрки. В результате получаются частицы диаметром в несколько миллиметров, которые, при необходимости, дорабатываются вручную. Принцип действия таких дробилок помогают фото уже изготовленных

Выводы

Правильно настроенное производство пенопластовой крошки может принести определённую прибыль. Главное – обеспечить достаточное количество сырья и решить вопрос с расфасовкой.

Гранулы распределяются по пакетам и мешкам и хранятся до момента использования или поставляются на продажу.

При этом стоимость обслуживания уже готовой дробилки сравнительно небольшая – основные затраты приходятся на оплату электричества (при подключении в сеть) или покупку топлива (при использовании дизельных двигателей).

Бюджетные измельчители из подручных материалов: своими руками

Задумались, куда деть траву, которую вы скосили на участке, листву, стебли и ботву? Один из вариантов — измельчить «даровой ресурс» и пустить его в дело. На компост или на корм для мелкой животинки. Для этого вам нужна траворезка. Не хотите переплачивать за магазинную? Изготовьте её своими руками, за недорого, как это сделали пользователи портала.

• Самодельная траворезка «Монстр» из болгарки и оцинкованного бака
• Измельчитель травы и кукурузолущилка с движком «Made in USSR»
• Особенности эксплуатации самоделок и пути их усовершенствования

Траворезка своими руками с приводом от болгарки

Tok2Z

Пользователь FORUMHOUSE

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

• Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
• Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
• Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Tok2Z

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Диаметр трубы 10 см.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Измельчённая листва.

Tok2Z

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Универсальная траворезка и кукурузолущилка

Алекс Нк

Пользователь FORUMHOUSE

Я тоже сделал траворезку. В основном использую для измельчения травы для птицы. Основа самоделки — килловатный мотор, сделанный ещё в СССР. Купил за 1400 руб. Работает отлично. Движок трёхфазный, но переделан на работу от сети в 220 Вольт.

Изготовление самодельной траворезки пошагово:

• Во фланце просверлили отверстия и нарезали резьбу.

• Ножи сделали из куска старой ржавой двуручной пилы.

• Ножи прикрутили к фланцу.

• Станину траворезки изготовили из листа металла толщиной 4 мм. К квадрату приварили полосу металла сечением 4х40 мм, которую согнули по окружности. В центре станины просверлили отверстие.​

Алекс Нк

Я согнул полосу молотком, ударами по металлу на губках тисков. Радиус контролировал по кругу, начертив его на станине.

На финише пользователь приварил к основанию ножки. Закрепил электрический двигатель. Сделал большой бак с крышкой, чтобы из траворезки, во время работы двигателя, не вылетел мусор.

Самодельная мобильная траворезка на колесах.

Бак, для удобства использования измельчителя травы, снимается.

Двигатель выдаёт 1500 об/мин. Траворезка работает практически бесшумно.

Готовая продукция.

Кукурузолущилка из траворезки

Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

• Вырезать из металла диск.

• Просверлить в нём отверстия под болты М6.

Как показали испытания, высоты шестигранной головки обычных болтов хватает для лущения кукурузы. Диск приподняли от основания на 4 см.

• Переделать основание, чтобы выходное отверстие находилось внизу. Так и трава измельчается мельче, и кукуруза не рубится в сечку.

Наклон выходного лотка стал более крутой, почти вертикальный. Так травяная масса не забивала отверстие.

• Диск прикрутили к фланцу.

Вид сбоку.

Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

Вид изнутри.

Траворезка-кукурузолущилка в сборе.

Готовая продукция.

Места для хранения крепежа.

Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

Разобранная траворезка-кукурузолущилка.

Алекс Нк

Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

Выводы

Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т. д. Для изготовления самоделки вам потребуется набор инструментов:

• болгарка;
• дрель;
• сварочный инвертор;
• набор слесарных инструментов.

Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

Хотите узнать больше? Задайте вопрос авторам траворезок в теме Самодельная Траворезка «Монстр 2015».

Рекомендуем статьи:

• Фотоинструкция по самостоятельному изготовлению профилегиба за 2000 рублей из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера.
• 5 вариантов козел для распиливания брёвен на дрова — дешёвые самодельные приспособления для распиливания брёвен на чурбаки и колки дров: чертежи, конструктив, опыт использования.
• Универсальная самодельная стойка под болгарку с поворотным механизмом, эксцентриковым зажимом и резом металла в двух плоскостях.

В видео – как красиво отделать каркасник своими руками.

А чем вы пользуетесь для облегчения ручного труда?

Дополнительную информацию по этой и другим темам можно получить на FORUMHOUSE. Станьте участником самого известного портала о загородной жизни и строительстве!
