Как сделать гравер своими руками – комплектующие и порядок сборки

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами.

Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

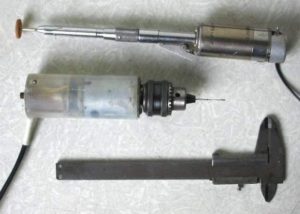

Самодельный гравер с держателем от стоматологической бормашины

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
сверление и растачивание отверстий небольшого диаметра;
резка тонколистового материала;
очистка изделия от следов коррозии и других стойких загрязнений;
нанесение на обрабатываемую поверхность надписей и узоров;
шлифовка и полировка.

Самодельный гравер с насадкой из шкурки отлично подходит для шлифовки поверхностей в труднодоступных местах

Материалами, с обработкой которых способен справиться самодельный электрический гравер, являются металл, древесина, пластик, керамика, стекло, кость, искусственный и натуральный камень.

Что потребуется

Функциональность, надежность и технические характеристики, которыми будет обладать самодельная гравировальная машинка, полностью зависят от того, какие именно материалы и механизмы вы будете использовать для ее изготовления.

Практически любой электродвигатель можно превратить в гравировальный станок, добавив к нему гибкий вал с держателем

Чтобы сделать простейший, но удобный в использовании и функциональный гравер, вам потребуются следующие комплектующие.

Гибкий вал и рабочая насадка к нему, в зажимном механизме которой будет фиксироваться инструмент. В качестве гибкого вала для гравера можно использовать приводной вал от бормашины или тросик, приводящий в действие спидометр автомобиля или мотоцикла. Рабочую насадку также можно снять с бормашины или изготовить самостоятельно из бруска текстолита, обточив его до требуемого диаметра и просверлив в его внутренней части ступенчатое отверстие. Диаметр отверстия в рабочей насадке гравера должен быть подобран таким образом, чтобы его стенки надежно удерживали неподвижную часть приводного тросика, но в то же время не препятствовали вращению его подвижной сердцевины. В отверстие в передней части такой самодельной рабочей насадки вставляется трубка, внутри которой свободно вращается зажимной патрон из двух половинок, скрепляемых между собой винтом. В патрон, который должен быть обязательно отбалансирован, можно устанавливать инструмент с диаметром хвостовика в диапазоне 2–5 мм.
Набор инструментов, при помощи которых будет выполняться обработка. Если в качестве рабочей насадки для самодельного гравера вы используете рукоятку от бормашины, то и инструменты должны быть от зубоврачебной техники, которые подходят к ней по диаметру хвостовиков. Для самодельной рабочей насадки, как уже говорилось выше, подойдет любой инструмент с диаметром хвостовика от 2 до 5 мм.
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель из DVD-проигрывателя или от старого катушечного магнитофона, стиральной машинки или от любой другой не используемой вами бытовой техники. Оптимальным для самодельного гравера является электродвигатель от швейной машины, потому что в его оснащении уже имеется реостат, позволяющий в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера.

Конструкция самодельного станка для гравировки с гибким валом

Чертежи деталей гравера
Станина Кожух Кронштейн и хомут
Втулка и уголок Держатель Схема включения электродвигателя
Для изготовления гравера вам также понадобятся электродрель, точильный станок и стандартный набор слесарных инструментов.

Принцип работы самодельной гравировальной установки

Самодельный гравер предложенной конструкции работает по следующему принципу. Вращение от электродвигателя посредством шкивов и резинового пассика передается на гибкий вал, который, в свою очередь, сообщает его рабочей насадке и зафиксированному в ней инструменту.

Гравировальная машинка своими руками может быть изготовлена и в другом конструктивном исполнении, которое предполагает, что гибкий вал соединяется с электродвигателем посредством переходной муфты.

Одним концом такая муфта насаживается на вал электродвигателя и надежно фиксируется на нем при помощи штифта, а в квадратное отверстие, выполненное на ее втором конце, вставляется подвижный сердечник гибкого вала.

Устройство простейшего самодельного гравера

После того как все конструктивные элементы будущего самодельного гравера подготовлены, приступают к его изготовлению.

Для надежного и устойчивого крепления всех элементов конструкции гравера необходимо сделать простейшую станину-основание, для чего можно использовать лист текстолита или толстой фанеры, вырезав из него кусок требуемого размера. На заранее размеченных местах на поверхности такого основания крепятся электродвигатель и кронштейн с хомутом, в котором будет фиксироваться задний наконечник гибкого вала. После затягивания крепежной гайки на хомуте кронштейна конец гибкого вала должен надежно в нем зафиксироваться.
Заранее подготовленные шкивы, которые также можно снять со старой бытовой техники, фиксируются на валу электродвигателя и на подвижном сердечнике гибкого вала. Чтобы выполнить такую фиксацию, необходимо во фланцевой части шкивов и на валах просверлить отверстия, в которые затем будут вставлены штифты. Обеспечить надежность соединения поможет обычная эпоксидная смола. Передача вращения от электродвигателя гибкому валу, осуществляемая при помощи шкивов и пассиков, удобна тем, что, изменяя диаметры используемых шкивов, можно регулировать частоту вращения, сообщаемого гроверу.
Заключительными этапами изготовления гравера предложенной конструкции являются установка резинового пассика на шкивы гибкого вала и электродвигателя, подключение мотора к электрическому питанию, фиксация рабочей насадки с инструментом на переднем конце гибкого вала и тестирование готового устройства.

Чтобы сделать свой гравер более безопасным в эксплуатации, изготовьте для его электродвигателя и ременной передачи компактный кожух (можно использовать обычную фанеру).

Поскольку руки при работе с устройством заняты удерживанием обрабатываемого изделия и рабочей насадки, можно оснастить гравер ножной педалью для его включения и выключения.

Основным элементом такой педали, корпус которой также часто делают из фанеры, является обычная толчковая кнопка.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором.

Несколько полезных рекомендаций

Решая вопрос о том, какой гибкий вал использовать для оснащения своего самодельного гравера, лучше выбирать приводные элементы от стоматологических бормашин. Делать это рекомендуется по той причине, что такие валы, даже снятые со старых бормашин, уже оснащены рабочими насадками с зажимными механизмами цангового типа, в которых очень удобно и надежно фиксируется используемый инструмент.

Между тем у использования гибкого вала от стоматологической бормашины в качестве приводного элемента насадки гравера есть и определенные неудобства.

Заключаются они в том, что для стоматологических насадок не всегда можно подобрать инструменты, требуемые при работе на гравировальной установке.

Решается такая проблема достаточно просто: многие инструменты для гравера можно изготовить самостоятельно, используя для этого подручные материалы.

Самодельные насадки для гравера

Так, достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если, используя обычный точильный станок, придать их рабочей части требуемую конфигурацию. Абразивные головки различной формы, которые активно используются при обработке с помощью гравера, можно изготовить из обломков точильного круга средней твердости.

Сначала такие обломки необходимо оснастить хвостовиком, который делается из стальной проволоки диаметром 2,6 мм.

Затем такой хвостовик вставляют в предварительно выполненное отверстие в абразивном обломке и замоноличивают в нем при помощи эпоксидной смолы.

Последнее, что останется сделать для превращения такой заготовки в полноценный инструмент для гравера, – это придать его абразивной части требуемую конфигурацию при помощи точильного станка, оснащенного кругом высокой твердости.

Лазерный гравер своими руками – отличное решение для мастерской

Как сделать гравер своими руками

instrument.guru > Своими руками > Лазерный гравер своими руками – отличное решение для мастерской

Лазеры давным-давно вступили в наш обиход. Гиды используют световые указки, строители с поддержкой луча ставят уровни. Призвание лазера – разогревать вещества (вплоть до теплового уничтожения) – применяется при раскрое и украшающем оформлении. Одно из применений – лазерная гравировка. На разных материалах можно получить тонкие узоры фактически без ограничений по сложности.

Как произвести гравер из принтера?
Этапы производства станка
Как собрать устройство для лазерной гравировки, применяя диод от старого DVD-привода?
Что понадобится для исполнения работы?

В реализации представлен богатейший выбор гравировочных станков, в основном китайского изготовления. Оснащение не очень дорогостоящее, тем не менее приобретение просто с целью развлечения нецелесообразно. Гораздо увлекательнее сделать самодельный лазерный гравер собственными руками.

Как произвести гравер из принтера?

Как сделать гравер своими руками? Изготовить ЧПУ гравер из старого принтера совершенно нетрудно. Это как Ардуино конструктор. Детальная инструкция, несомненно, поможет во всем сориентироваться.

Однако вначале необходимо приготовить все требуемые составляющие для ЧПУ:

3 шпильки из торгового центра метизов;
дюралевый П-профиль;
2 подшипника из металла;
кусочек оргстекла;
гайки из металла обыкновенного размера и большие;
3 шаговых мотора, их можно брать из старого принтера.

Также необходимо, чтобы под рукой находились такие приборы:

Только одно, что необходимо будет произвести вне дома, так это сварить основание для станка ЧПУ, хоть в болтовом креплении также допускается его сделать.

Этапы производства станка

Начинается изготовление гравера с крепления ходового винта и профиля. Завершающий этап –применяют салазки.

Ход работы:

подшипники закрепляются с поддержкой термоусадки, а с целью перетяжки великолепно сгодится лёгкий пластик – обыкновенная обложка для документа;
к ходовому винту прикрепляют пластинку в форме буквы «П» с болтом, она нужна с целью крепления плоскости оси Х;
мотор в оси Х прикрепляется отрезками шпилек. Линия закрепляется переходником и отрезком шланга с резины. Он с одной стороны накручивается в ходовую ось, а второй конец закрепляется в переходнике;
также весьма удобно и просто зафиксировать мотор в раму;
площадку производим из оргстекла, в котором непременно необходимо установить разделитель, сделанный из профиля и прижимающего ролика. Платформа должна быть величиной с рабочее поле станка;
ось Y собирается одинаково оси Х, только одно различие в креплении мотора – его необходимо приделать к оси Х;
правильно составить ось Y никак не составит труда, так как она практически повторяет все очертания оси Х, только лишь прижимные коньки должны быть закреплены впереди.

Машина для гравировки в данной модификации, разработанная собственными руками, может являться обыкновенным домашним дремелем. Приделать свой гравер допускается при помощи оргстекла.

Вот и готов лазерный настольный гравер своими руками. Сейчас остаётся его только лишь подсоединить при помощи концевых выключателей. Данное самодельное приспособление даёт возможность осуществлять в бытовых условиях резьбу по камню, однако не даёт возможности разделить его.

Как собрать устройство для лазерной гравировки, применяя диод от старого DVD-привода?

Свой лазер можно произвести из DVD-привода. Оптический луч, что выполнен собственными руками, вряд ли управится с железом либо деревом.

Однако им будет полностью возможно разделить:

бумагу;
небольшой лист пластика;
полиэтиленовую плёнку;
прочие простые и деликатные изделия.

Помимо вышеперечисленных альтернатив, лазеру, сделанному собственными руками из DVD-привода, допускается придумать множество самых всевозможных задач. В особенности его потенциал отлично выявляется в творческой области.

Если резьба не нужна, лазером из DVD-дисковода можно:

выжигать узоры либо картинки на древесных поверхностях;
освещать разные предметы, удалённые на большом расстоянии;
пользоваться в качестве декорации у себя дома;
делать непосредственные линии (т. к. луч отлично заметен), что будет в особенности полезно при постройке и починке.

Что понадобится для исполнения работы?

Чтобы сделать луч, понадобятся определённые элементы. Всегда они продаются в обыкновенных торговых центрах электроники, следовательно, каких-либо лишних стараний прикладывать не доведётся.

Таким образом, с целью производства понадобятся:

дисковод (DVD-привод) – допускается использовать повреждённую модель, главное, чтобы работал лазерный диод;
паяльник – подойдёт фактически любой, огромная производительность не требуется;
некоторое количество мелких проводков — нужны с целью компоновки элементов друг с другом;
переносной коллиматор (либо обыкновенная лазерная указка);
2 резистора с противодействием 10 Ом;
3 аккумуляторные батареи вида ААА (мизинчиковые батарейки);
2 конденсатора, один — в 0,1 мкФ, 2-ой — в 100 мкФ;
плоскогубцы;
небольшая отвёртка.
маленький нож;
в отдельных вариантах может понадобиться схема LM-317.

Разбор дисковода обязан проводиться с особенной осмотрительностью. При невнимательном обращении можно не только лишь испортить механизм, но и причинить ущерб собственным глазам. Проблема в том, что луч имеет возможность ослепить в какое-то время и отрицательно отразиться в остроте зрения.

Теперь самодельное приспособление следует обеспечить электрическим током. Питание обычного диода обязано быть 3V, а потребление – до 400 мА. Данные значения могут изменяться в зависимости от скорости записи в накопитель.

Лазеру не требуется огромная производительность. Так, составляющим привода, скорость записи которого 16X, довольно достаточно 200 мА.

Увеличивать данное значение максимально допускается вплоть до 300 миллиампер, иначе существует возможность испортить кристаллик и позабыть о самодельном лазере.

Самодельный коллиматор проще всего сделать с обыкновенной лазерной указки. Подойдет и наиболее дешёвый китайский вариант. Всё, что необходимо, это вынуть из «лазерки» оптическую линзу (она видна). Ширина полупрямой будет больше 5 миллиметров.

Безусловно, такого рода коэффициент является огромным и никак не может претендовать на титул лазера. Сократить диаметр вплоть до 1 мм как раз поможет стоковая линза коллиматора.

Хотя с целью свершения подобного эффекта доведётся основательно поработать.

Создание лазера собственными руками — весьма интересный процесс. Тут не требуется каких-то специализированных частей либо больших экономических расходов. Полностью довольно аккуратности и неглубоких познаний об электрике.

При удачном производстве можно приступать пользоваться устройством. Режущий луч без труда лопает воздушные шарики, прожигает бумагу и оставляет отпечатки на дереве.

Тем не менее, при применении не следует забывать о технической безопасности.

Как сделать гравировку по металлу своими руками?

Как сделать гравер своими руками

[Художественная гравировка по металлу] способна придавать предмету особенную ценность.

Во-первых, чаще всего, такая работа выполняется индивидуально, вы становитесь обладателем эксклюзивного предмета.

Во-вторых, художественная гравировка выглядит очень красиво.

В-третьих, выполнить ее можно своими руками, в домашних условиях. Гравирование представляет собой нанесение (перенос) рисунка на металлический предмет.

Как сделать гравировку на металле в домашних условиях, какой нужен инструмент или станок или машинка? Какая цена приспособлений для гравировки? Об этом вы узнаете в нашей статье.

Общая технология

Техника выполнения бывает ручная и механическая (используется различное оборудование).

Также она подразделяется на штриховую и обронную:

Техника штриховой гравировки выполняется нанесением контурных линий и штрихов на предмет. Резьба по металлу не глубокая, затрагивает только поверхность предмета;
Обронная, иначе ее называют трехмерной, механическая глубокая техника позволяет добиться объемного рисунка. См. фото.

Резцовая гравировка выполняется специальным инструментом – штихелем.

Если задаться вопросом, как сделать ее самому и где приобрести эти инструменты, то ответ прост: данный инструмент продается в тех же магазинах, где можно найти различные художественные принадлежности.

Тончайшие линии делаются мессер-штихелем. Если понадобится сделать параллельные линии, то делаются они реп-штихелем.

Для выполнения качественных работ данный инструмент необходимо заточить, для этого используют мелкозернистый брусок, который предварительно смачивают водой, можно маслом.

Доводят штихель «до готовности» изделием из кожи (можно взять старый ремень), покрытым окисью хрома.

Ручная обработка мелких предметов в домашних условиях предполагает наличие специальной подушки, ее легко можно сделать своими руками: берутся два куска материи одинаковых размеров (круглые или квадратные), сшиваются между собой по краю, отступив от него немного, но необходимо оставить небольшой промежуток для того, чтобы можно было засыпать внутрь песок.

Подготовленная форма выворачивается, засыпается просушенный песок, оставшееся отверстие зашивается.

Инструмент для гравирования в виде подушки готов.

Как правильно держать инструмент в руке?

Делать это нужно так, словно вы держите обычную шариковую ручку: указательный палец должен находиться сверху клинка (так называется металлическая часть резца), а большой – придерживает его сбоку.

Работы необходимо выполнять от себя.

В случае, когда нужно изменить направление рисунка, разворачивают подушку с предметом, на котором выполняется нанесение элемента, но не меняют направление движения руки.

Что еще полезно знать о резцах?

Для выполнения гравировки своими руками в домашних условиях сначала желательно потренироваться, чтобы резьба в итоге получилась красивой.

ВАЖНО ЗНАТЬ: Убираем ржавчину с металла — как и чем?

Лучше приобрести набор инструментов: квадратным сечением резцов лучше наносить закругленные линии, круглым сечением лучше делать прямые линии.

При работе очень часто появляются заусенцы, избежать которые не получится, но убрать их можно при помощи шабера.

Шабер можно сделать самому. Для этого потребуется напильник, с граней которого нужно сточить насечку.

Перед нанесением поверхность необходимо зачистить мелкой наждачкой и отполировать. Для полировки используется специальная полировочная паста.

Паста легко заменяется окисью хрома (масляная краска). Поверхность предмета необходимо тщательно и энергично растереть. Паста растирается кожаным толстым кусочком.

Штихель для гравировки

Ручная гравировка дома требует: — Штихель — Заготовка из металла

— Что либо твердое удерживающее заготовку из металла, возможно тиски

Новичкам порекомендуем в виде заготовки брать металл более мягкий, например медь или алюминий.

Штихель – это стержень, обычно размером 120 -130 миллиметров. Кончик штихеля срезан под определённым углом и заточен. Второй кончик вставлен в рукоять, обычно деревянный. Штихель для гравировки бывают различной формы и различаются шириной рабочей поверхности.

Если данного инструмента нет, его легко можно сделать самому, если есть нужные материалы. Что бы изготовить штихель нужна инструментальная сталь. Тут прекрасно годится металл, используемый в шарикоподшипниках и рессорах. Что бы изготовить режущую поверхность, нужно применить фрезу, надфиль, напильник, нарезав тонкими полосками.

Лучшим материалом что бы изготовить штихель для гравировки – сталь марки Р18. Так же можно сделать штихель из кругов циркулярных пил. Затем заготовку затачиваем под углом, что разрешит нам сделать выемку нужной ширины.

Если говорить о ручке штихеля из дерева, то делается она обязательно из древесины твердых пород, шириной удобной для мастера держать в руке. Форма гриба – на наш взгляд самый лучший вариант.

Цветная гравировка

Для того чтобы рисунок смотрелся более четко и красиво используют карандаш-стеклограф или тушь.

Для того чтобы эффект от использования данных инструментов оставался как можно дольше, поверхность покрывают бесцветным лаком.

Сделать рисунок более четким можно с помощью иглы и масляных красок. Такой набор позволяет процарапать вспомогательные линии узора, которые впоследствии покрываются краской.

Художественная цветная гравировка позволяет сделать изделие цветным. Для этого те элементы, которые прокрашивать не нужно, покрываются прозрачным лаком.

Как сделать чернение металлического предмета? Специальное оборудование для этого не используется, но необходимы следующие вещества: сера и поташа (карбонат калия) в пропорции 1:2.

Данный состав необходимо поставить на огонь, для этого его пересыпают в жестяную банку. Смесь необходимо постоянно мешать, а огонь не должен быть большим.

Смесь снимают с огня, когда она становится черного цвета. Перед этим ее нужно будет перетереть в ступе, после огня ее также кладут в ступу и снова перетирают (охлажденную).

ВАЖНО ЗНАТЬ: Состав и применение легированной стали

Чернение происходит следующим образом:

В полученную смесь добавляется вода (1:9);
В раствор кладется предмет из латуни;
Подогревается до тех пор, пока не изделие не приобретет нужный оттенок.

Сделать фон темным можно перед нанесением рисунка. Лак в таком случае не понадобится.

Коричневый цвет предмета можно сделать своими руками, выдержав его в растворе хлористого цинка и медного купороса с добавлением воды (100г, 100г, 200г соответственно).

Ручная покраска в серо-стальной цвет получается из 1 литра воды, двух грамм обычной соли и двух грамм смеси серы и поташи.

Оранжево-красный цвет получается из раствора сернистого калия: 1 грамм вещества на 250 грамм воды.

По окончании работ лак стирается.

Чернение предмета и известная нам чернь – разные вещи. Техника, которая применяется для создания черни, механическая, своими руками выполнить ее не получится.

Гравировка в домашних условиях. Способы

Выше была представлена общая технология нанесения рисунка на металлическую поверхность.

Гравировка на металле в домашних условиях может выполняться любым острым предметом. Рассмотрим несколько способов.

Нанесение выполняется, используя специальный прибор

Для создания качественного рисунка лучше использовать инструмент, который называется гравер. Можно приобрести целый набор для создания линий различных по толщине (см. фото).

Рисунок на поверхности предмета нужно делать, соблюдая следующую технологию:

Узор можно сделать на предмете самому, воспользовавшись карандашом или маркером, а можно воспользоваться копировальным листком;
Следующим шагом будет нанесение рисунка гравером на поверхность предмета. Фрезы нужно двигать в одном направлении при хорошем освещении;
Получившийся результат закрепляется тонким слоем воска или бесцветным лаком.

Нанесение рисунка, используя подручный набор материалов

Что включает в себя набор:

лак для ногтей;
зубочистка (спичка);
соль;
зарядное устройство для телефона;
стакан и жидкость для снятия лака.

Цена такого набора – минимальная, фрезы не понадобятся.

Предмет покрывается толстым слоем лака. С помощью зубочистки (спички) царапается узор. В стакан необходимо положить 2 ст. л. соли, залить водой и размешать.

Зарядка от телефона прикладывается к предмету плюсом, а минусом – ко второму любому металлическому предмету.

Второй предмет помещается в стакан с водой, и включается устройство в розетку.

Делать так нужно в течение пяти минут (можно чуть меньше – в зависимости от желаемой глубины травления). По окончанию работ необходимо стереть лак.

Данный метод хорош тем, что не используются фрезы, паста или другие инструменты, только то, что под рукой и цена будет невысока. Таким образом, в домашних условиях можно делать именные ложки, вилки, декоративный набор и прочее и все это своими руками.

https://www.youtube.com/watch?v=n-OLLJxLq4E

ВАЖНО ЗНАТЬ: Как проводится гибка листового металла?

Гравирование можно сделать бормашиной

Этот инструмент работает по тому же принципу, как и аппарат в кабинете стоматолога.

Цена прибора составляет около 5000 рублей, поэтому машинка приобретается, когда изделия планируется делать не единожды.

Помимо самого аппарата необходимо приобрести набор насадок, средняя цена одной насадки составляет около 50 рублей.

Нужно отметить, что для работы бормашиной по металлу своими руками нужен фрезерный набор, а цена его тоже впечатляет.

Инструмент и станок сначала тестируются для достижения хорошего результата.

Гравировка по металлу с использованием различного оборудования

Если заглянуть в историю, то можно увидеть, что ручная гравировка по металлу известна человечеству около пяти тысяч лет.

Выше были рассмотрены общая технология и методы, с помощью которых выполнить гравирование можно своими руками.

Посмотрим, какое оборудование может для этого использоваться.

[Лазерная гравировка] на металле отличается своей долговечностью. В этом случае используется паста, которая наносится на предмет перед обработкой. При этом паста наносится на непокрытый материал.

Технология следующая: оборудование направляет лазер на предмет, который под воздействием температуры немного переплавляется, меняется в цвете и испаряется.

С помощью лазера можно делать рисунки различной сложности и не только на металле. Цена ювелирных изделий, выгравированных лазером, высокая.

Алмазная гравировка позволяет изделию «играть» на свету за счет образования четырехгранных ямок.

Алмазная гравировка выполняется с помощью специальной фрезы, с помощью которой удаляется верхний слой металла, образуя те самые ямки.

Алмазная гравировка считается долговечной, широко применяется в ювелирном деле и сувенирной продукции. Цена на такие изделия не фиксирована, чаще всего, о ней договариваются индивидуально.

Нанести рисунок на металл можно, используя для этого фрезерный гравировальный станок, который можно не только купить, но и сделать самому.

Фрезерная обработка в виде такого станка необходима в случае мелкосерийного производства (свое дело). В противном случае, это будет лишними тратами. Станок позволяет сделать точный рисунок за счет жесткости всей конструкции.

Такой станок подходит для различных изделий: сувенирная продукция, ключи, брелоки и пр.

Помимо металла гравировальный станок позволяет обрабатывать дерево, стекло, МДФ и пр. материалы.

Если говорить о небольшом производстве, то такой станок будет просто незаменим, он прост в применении, фрезы двигаются быстро и точно. Исключается брак человеческого фактора.

Гравирование, используя данный станок, получается аккуратным и долговечным.

⚒ Ручной гравёр своими руками из дрели: пошаговая инструкция

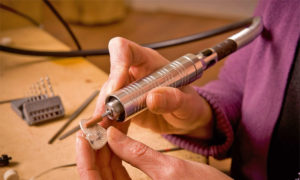

Как сделать гравер своими руками

Очень часто домашний мастер сталкивается с необходимостью сделать небольшой надпил на металлической или деревянной детали, гравировку на брелоке, полировку в труднодоступном месте.

В подобных случаях громоздким электроинструментом не справиться, потому приходится обращаться к специалистам, оплачивая их услуги.

Сегодня мы предлагаем нашему уважаемому читателю более простое решение подобной проблемы, которое описывает в своей статье автор -канала «МАГЁМ».

Вот и всё, что потребуется для изготовления ручного гравёра
ФОТО: .com

Немного о ручном гравёре: назначение, особенности инструмента, необходимые материалы

Ручной гравёр, называемый в простонародье бормашинкой, представляет собой универсальный электроинструмент, способный выполнять задачи болгарки, гравёра, дрели или даже фрезера.

Однако его особенность в том, что он даёт возможность работы с очень мелкими деталями и в труднодоступных местах. Для его изготовления в условиях гаража или мастерской не понадобится много материала, хотя некоторые детали придётся докупить.

Но конечная стоимость устройства не превысит 200 рублей, что уже не может не радовать.

Начнём с того, что потребуется для его изготовления.

Старый тросик сцепления или тормоза от мотоцикла (можно найти практически в любом гараже).
Отслуживший своё пистолет для монтажной пены.
Кран Маевского и длинный винт, который будет в него вкручиваться.
2 подшипника с внутренним диаметром чуть меньше винта.
Медная или стальная трубка – тормозная магистраль авто.
Проволочный припой.
Ножовка по металлу.

В качестве привода будет использоваться обычная дрель. Кроме перечисленного, необходимо приготовить болгарку, паяльную лампу, молоток и наждачную бумагу.

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае).

В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей.

После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Винт необходимо просверлить по центру на всю длину
ФОТО: .com

Дальнейшая работа требует предельной аккуратности.

При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники.

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно.

При помощи надфилей винт обтачивается до нужного диаметра
ФОТО: .com

Сборка внутренней части механизма гравёра

Отпилив винт по краю резьбы, наворачиваем на него кран Маевского и надеваем практически до упора первый подшипник, зажав втулку в тисках. Далее надевается трубка, а следом её фииксирует второй подшипник. Внутренняя часть бормашины готова.

Надеваем на вал подшипники и трубку
ФОТО: .com

Работа с пистолетом для монтажной пены

С этого инструмента потребуется лишь внешняя длинная трубка. От неё нужно отпилить отрезок, длиной с готовую внутреннюю часть без крана Маевского, добавив 2 см. Это будет оболочка, которая послужит рукоятью гравёра.

Отмеряется и отрезается трубка необходимого размера
ФОТО: .com

Изготовление цангового механизма для зажима фрез

Для изготовления механизма, способного удерживать тонкие свёрла или фрезы, потребуется ножовка по металлу. Готовый вал закрепляется в тисках и со стороны оставшейся резьбы, на всю её длину, делается крестообразный надпил. Теперь, если кран Маевского затянуть туже, получившиеся лепестки сожмутся.

Сам кран Маевского обтачивается под конус для удобства работы с гравёром.

Обтачиваем кран Маевского под конус, после чего с ним будет значительно удобнее работать
ФОТО: .com

Работа по изготовлению гибкого вала

Здесь необходимо сначала освободить тросик от оболочки, однако выбрасывать её нельзя – она пригодится впоследствии.

Собранная внутренняя часть механизма вращения зажимается в тиски, после чего во втулку, сделанную из болта, вставляется один край тросика.

Теперь нужно разогреть получившееся соединение и заполнить внутреннюю пустоту расплавленным оловом. В этой работе поможет паяльная лампа.

Втулка с тросиком прогревается, после чего в неё начинает просачиваться расплавленный припой
ФОТО: .com
Остаётся поджать подшипники, убедиться, что соединение получилось качественным, после чего можно продолжить сборку.

Соединение проверяется, а подшипники поджимаются как можно более плотно
ФОТО: .com

Далее, отрезок трубки, отпиленный от пистолета для монтажной пены, одевается поверх обоих подшипников. По сути, сам механизм вращения на этом можно считать законченным. Останется лишь защитить оператора.

Трубка надевается поверх подшипников практически вплотную к наконечнику
ФОТО: .com

Защита мастера при работе с бормашиной

Теперь требуется надеть кожух тросика на место, однако сделать это не просто. После того, как отрублены наконечники, тросик начинает распускаться. Здесь на помощь придёт тот же припой и паяльная лампа.

Кожух надевается на трос и протягивается до упора. По причине того, что внешняя трубка немного длиннее внутренней, защита уходит внутрь.

Обратная сторона троса помещается в тормозную трубку и запрессовывается при помощи молотка.

Опрессовка обратного края, который будет зажиматься в патрон дрели
ФОТО: .com

Финальный штрих: проточка под гаечный ключ

Для того, чтобы затянуть фрезу или сверло в цанговом патроне, потребуется обеспечение возможности работы гаечным ключом как с валом, так и с наконечником. Если на кране Маевского грани уже были (они остались с краю), то на втулке их нужно сделать. Этот вопрос легко решается при помощи плоского надфиля.

Проточка граней под гаечный ключ на втулке
ФОТО: .com

Коротко об изготовлении отрезных фрез

Изготовить такие расходники довольно просто, а потому удобнее будет показать это исключительно на фотопримерах.

На старом отрезном диске от болгарки циркулем обрисовывается окружность
ФОТО: .comОкружность вырезается ножницами по металлу, а в центре шилом делается отверстие
ФОТО: .

comВ отверстие вставляется тонкий длинный винт, который с обратной стороны фиксируется двумя гайками
ФОТО: .comЗажав отрезную фрезу в дрель, её центруют при помощи точильного камня
ФОТО: .

comКогда фреза готова, её можно установить в гравёр, затянув цанговый патрон ключами
ФОТО: .com

Подведём итог

Работа по изготовлению ручного электрического гравёра из дрели своими руками не слишком проста.

Однако, если домашний мастер всё же решит за неё взяться и доведёт до конца, то он получит уникальный инструмент, который будет полезен всегда. Вряд ли такое приспособление будет простаивать.

А если сравнить стоимость подобного изделия заводского производства, то значимость такого гравёра в ваших глазах возрастёт в разы.

Мини гравер своими руками

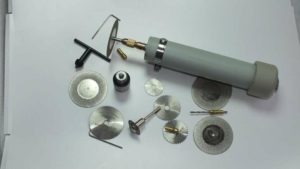

Как сделать гравер своими руками

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь электроприбор своими руками.

Помимо этого ручной инструмент может использоваться в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике.

Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры!

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать сверло.

Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо батарейку.

Кроме этого нужно самому купить цангу (продается в любом радиомагазине, цена небольшая) и найти подходящий корпус для самоделки.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

К контактам устройства припаять два проводка, как показано на фото.
В цангу установить сверло подходящего размера.
Готовую насадку посадить на вал моторчика, который будет совершать вращение. Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно удалить вибрацию при работе самодельной маленькой дрели.
Все 4 болта на насадке аккуратно притяните, после чего подключите провода к источнику питания и испытайте готовую самоделку.

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку.

Единственный недостаток такого устройства – маленькая прочность тонкого сверла.

Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель предоставил Роман Урсу на своей страничке видеоблога:

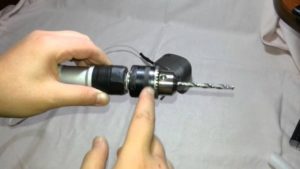

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки.

В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан не на электрической работе моторчика, а на механическом вращении, по типу маленькой бормашины.

Для изготовления устройства своими руками Вам понадобятся:

безынерционная катушка;
патрон от старой дрели либо цанга;
термоклей либо холодная сварка;
сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся ось.

После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить цангу своими руками.Когда клей застынет, можно проверить готовую мини бормашину.

Увидеть все подробности сборки Вы можете на данном видео примере:

Как самому сделать микродрель из катушки?

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям Сам Электрика – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она будет управляться отдельно выведенной кнопкой включения/отключения и в то же время заряжаться от обычного блока питания.

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания;
выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла.

В то же время в дне нужно сделать отверстие по выход шнура питания от моторчика.

С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и в то же время стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, тем более из подручных средств дома Вы сможете найти все!

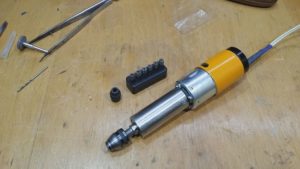

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат.

На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана из фена. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
Зубная щетка для сверления плат. Вы наверное уже не удивитесь, но следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки и моторчик есть, нужно только спилить верхнюю часть и установить насадку в виде цанги.
Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины. Данные чертежи Вам пригодиться, если Вы все же решили сделать такое устройство своими руками.
Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать питание в розетку. К тому же удобная ручка сделает процесс сверления комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество.

Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными.

Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!
