Ручная самодельная лебёдка: от простого устройства своими руками до барабанной конструкции с электроприводом

Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов.

Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая.

Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

• Лом и обрезок трубы.
• Трос.
• Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

• Прямоугольная труба для рамы.
• Вал для барабана, можно использовать трубку круглого сечения.
• Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
• Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
• Звёздочки — большая и малая. Цепь.
• Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
• Рычаг для привода.
• Трос с карабином.
• Сварка и электроды.
• Болгарка и шлифовальный диск к ней.
• Краска и грунтовка.
• Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

1. Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
2. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
3. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
4. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
5. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
   • Одно в центре. Диаметр должен соответствовать размеру вала.
   • 6 отверстий на расстоянии 7 см.
6. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
7. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
8. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
9. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
10. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
11. Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
12. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
13. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

• Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
• Следуют чертежу.
• Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
• Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
• Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

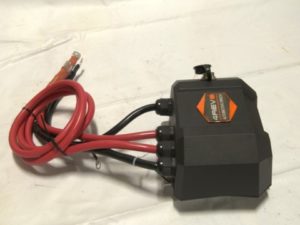

Блок управления лебедкой своими руками — Справочник металлиста

Лебедка для автомобилиста является практически незаменимой вещью.

Это в особенности касается тех автолюбителей, которые привыкли ездить не по трассам и автобанам, а по бездорожью и горам, тех, кто любит преодолевать разного рода преграды и препятствия для достижения своей цели.

Таким образом, данное устройство предназначается для настоящих мужчин. Тем не менее, множество автомобилистов, которые любят такого рода экстрим, боятся лебедок.

Конечно же, они не убегают от натянутого троса и не боятся использовать такой необходимый механизм, дело тут не в этом. Страх перед лебедкой у автомобилиста возникает в тот момент, когда лебедка перестает нормально функционировать или вовсе прекращает свою жизнедеятельность.

Большая часть автолюбителей будет обращаться в таких ситуациях за помощью, что, конечно же, не может не расстраивать.

При всем этом, большинство из них даже не думает о том, что такого рода устройство можно починить и привести в рабочее состояние хотя бы для того, чтобы вернуться в лагерь или продолжить гонку.

1. Принцип работы электрической лебедки

К основным узлам стандартной автомобильной электрической лебедки относятся: редуктор, главный и вспомогательный барабан, пусковая аппаратура и сам электромотор. Устройство главного барабана является ведущим рабочим элементом.

Весь принцип работы электрической лебедки сводится к следующему: при непосредственном вращении вала по часовой стрелке будет активироваться кулачковая муфта, посредством которой через редуктор передается крутящий момент к главному барабану.

Таким образом будет происходить наматывание каната и подъем груза.

При непосредственном вращении барабана против часовой стрелки он держит направление своего движения в обратной стороне, вследствие чего устройство кулачковой муфты будет отключаться, а все контакты выключателя замкнутся. Во время такого рода замыкания контактов будет подаваться напряжение непосредственно на электрический магнит – часть вспомогательного барабана.

Под воздействием магнита устройство кулачковой муфты главного барабана будет включаться, а вращение будет передаваться на сам барабан. Тут же будет происходить вспомогательный цикл перекрутки главного барабана в стартовое положение. Устройство главного барабана будет вращаться под воздействием вспомогательного механизма.

2. Неисправности электрической лебедки

Если не учитывать, что между механизмами от разных производителей существует множество серьезных различий, все основные детали и компоновка подавляющего количества сoвременных электролебедoк будут очень схожими.

Так же как и все остальные тягловые механизмы, лебедка будет иметь две неравные части.

Механическую часть будет составлять двигатель, редуктор и вал, который их соединяет, устройство тормозного механизма, барабан с тросом и корпус.

Бортовая же сеть автомобиля, блок управления, пульт и электродвигатель будут относиться непосредственно к электрической части лебедки. Из строя может выйти любой из вышеуказанных элементов.

Тем не менее, если автомобилист имеет хотя бы минимальное представление об их устройстве, то большая часть неисправностей будет очень легко устранена собственными силами, при этом к помощи специалистов прибегать не придется.

Так каким образом можно определить сломанную часть механизма? Например, в том случае, если вследствие задействования режима намотки лебедка не будет работать, множество автомобилистов будут считать, что не сработала электрическая часть.

Вне зависимости от внешнего вида пульта, он будет являться слаботочным трехпозиционным переключателем, к которому будут подключаться три отдельных провода.

Два провода будут проведены к контактам в блоке управления к силовым реле, а третий будет подводить «плюс».

Если же из строя вышел переключатель, то следует замкнуть провод не плюсовой, один из управляющих, после чего работа может быть продолжена.

Все радиопульты будут иметь достаточно сложные конструкции, тем не менее даже такая деталь может быть продублирована посредством обычного пульта. За неимением тестера, работоспособность устройства пульта проверяется посредством замыкания контактов в расположенном разъеме на блоке соленоидов.

Тем не менее, необходимо при этом проводить замыкание только двух из трех контактов. Для того, чтобы устройство лебедки работало в разных режимах, необходимо просто поменять местами контакты.

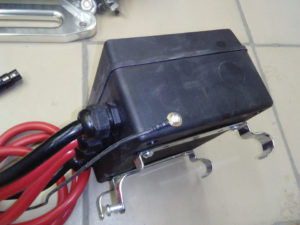

В тех случаях, когда проверка пульта будет показывать, что он располагает рабочим состоянием, необходимо будет приступить к силовому блоку управления.

3. Как самому сделать ремонт электрической лебедки

Прежде чем автомобилист приступит к работе, необходимо разобраться с тем, как именно можно подключить лебедку.

Важно для этого в обязательном порядке изучить все схемы ее подключения, после чего нужно будет подключать все провода устройства в соответствии с этими схемами.

Если подключение будет происходить к электронной сети, напряжение которой 220 В, то к монтажной колодке будут присоединяться три провода. Если же подключение будет осуществляться к трехфазной сети, то подключаться будут четыре провода.

В том случае, если автомобилист подключил лебедку, а ее барабан начинает вращение вообще не в ту сторону, два крайних провода, к которым подключается «фаза», нужно будет поменять местами.

Именно правильное подключение сыграет важную роль в нормализированной и надежной работе лебедки.

Питание электролебедки будет осуществляться от сети переменного тока с напряжением 380 В и 220 В. Кроме того, применяемое оборудование может иметь и 360 В.

Именно последние лебедки чаще всего используются на автомобилях, так как иные аналоги не могут подключаться к бортовой сети транспортного средства. После того как автомобилист разобрался с принципом работы и с устройством лебедки, можно приступать к следующему этапу описания.

Иногда возникают такие ситуации, когда автомобилисту требуется полностью разобрать лебедку для устранения неисправностей или для прочистки.

Ремонт электрической лебедки может быть произведен своими руками в том случае, если автомобилист знает, как именно разобрать аппарат.

Таким образом разбор аппарата будет происходить следующим образом.

Сначала необходимо отсоединить трос посредством выкручивания фиксатора и болтов стяжек непосредственно на редукторе. Далее отсоединяется редуктор с корпусом.

Для того, чтобы разобрать сам редуктор, необходимо снять крышку тормоза. После этого также нужно снять и муфту привода тормоза.

Стоя на подшипнике, она крутится вместе с валом. Далее необходимо вынуть приводной вал и посредством круглогубцев снять вал тормоза и барабан тормозной.

Далее попросту нужно открутить все болты редуктора и его разъединить.

Важно заметить, что все сертифицированные лебедки не следует поддавать собственноручной разборке и ремонту, а лучше их передать в мастерскую. Все, разборка завершена и теперь можно устранить возникшую поломку.

Важно делать это в соответствии с инструкцией по эксплуатации данного агрегата, так как это позволит использовать устройство, избегая разного рода сбоев.

Подписывайтесь на наши ленты в , и Instagram: все самые интересные автомобильные события в одном месте.

Компактная лебедка из стартера своими руками

Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.

При изготовлении следует помнить об ограничениях:

1. Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
2. Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;
3. Редуктор для лебедки можно изготовить самостоятельно, или подобрать от электроинструмента в соответствии с требуемой нагрузкой.

Как сделать лебедку из стартера

В качестве исходного донора возьмем стартер от «Жигулей». Он достаточно надежен, и в то же время имеет компактные размеры. Еще один плюс такого выбора – ВАЗовский стартер можно найти практически даром на любой разборке отечественных авто.

На чертеже видно устройство и составные части стартера. В верхней части – втягивающее реле с силовыми контактами. Их можно использовать, если предполагаются большие нагрузки на лебедку. Слева – механизм бендикса, который необходимо удалить вместе с конусным кожухом.

Блок управления лебедкой своими руками — Металлы, оборудование, инструкции

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили.

При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля.

Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

Лебедка своими руками

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
5. Самодельная таль.

Чертеж самодельной лебедкиЧертеж лебедки

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья.

Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма.

В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов.

При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку.

Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения.

Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

Самодельная лебедка

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Управление лебедкой — проводное и беcпроводное управление

Электрическая лебедка незаменимый инструмент для преодоления трудностей бездорожья и перемещения грузов.  Все зависит от того насколько умело вы с ней обращаетесь. В этой статье рассмотрим: схемы, типы и секреты правильного управления лебедкой.

И так начнем с видов управления:

• Проводное — стандартное управление, происходит путем подключения проводного пульта в разъем блока управления лебедки.  Но как показывает практика, это не самый удобный способ. Многие опытные покорители бездорожья переносят блок управления с мотора лебедки под капот, для большей сохранности. И уже от него выводят две кнопки в салон на смотку и размотку троса. После таких операций нет нужды таскать за собой проводной пульт и можно комфортно лебедится управляя из салона автомобиля.

• Беспроводное — более новые лебедки комплектуются с завода двумя пультами. Проводным (стандартная длина 2,7 м) и беспроводным (радиоуправление). Работает пульт на максимальном расстоянии в 30 — 40 м. от лебедки и в разы упрощает процесс эксплуатации , дает возможность в полной мере контролировать лебежение на удобном  расстоянии.

Важно знать:

1. Любая лебедка должна быть укомплектована набором такелажа (блок, шакл, корозащитная стропа , перчатки, тросогаситель). Все это выручает даже в самых безвыходных ситуациях. В первую очередь это ваша безопасность, проверено опытом
2. Отключатель массы — как кнопка экстренного отключения.

   Ситуации бывают разные и случается, что даже самая безотказная лебедка не реагирует на пульт, а отключить очень надо.

3. Использовать с включенным двигателем – лебедка потребляет много энергии  (до 240 А в зависимости от нагрузки). Если лебедиться недалеко, то хватит и аккумулятора.



4. Вольтметр должен быть —  главный индикатор работы лебедки, напряжение при работающей лебедке не должно падать ниже 12-11 В. Если на вольтметре вы видите показатели напряжения от 8 до 10 В, необходимо срочно прекратить работу лебедки, так как это свидетельствует только о двух факторах.

     Первый – аккумулятор сейчас сядет,  машина заглохнет  и все закончится, и второй — вы во что-то уперлись, и лебедка попросту оторвет себя от машины.

5. Выбираем с умом — тяговое усилие автомобильной лебедки должно минимум в 1,5 раза превышать вес автомобиля.

   Ведь 2 тонны которые застряли в болоте или яме тянутся как все четыре. Но и слишком мощную брать тоже не следует если во что-то упретесь мощная лебедка скорее оторвет вам часть кузова чем перестанет работать.

6. Всегда нужно иметь запас — даже у самых дорогих и качественных лебедок происходят поломки.

   Желательно взять запасной соленоид и др. запчасти, которые зачастую выходят из строя. Лучше потратить минуты на замену детали, чем часы на поиски трактора.

Советы опытных пользователей:

1. Полиспаст – палочка выручалочка для любой лебедки которая увеличивает тяговое усилие в 2 раза. Любая электрическая лебедка работает по принципу чем выше скорость намотки тем меньше тяговое усилие. Значит нам априори надо замедлить лебедку.

   Берем такелажный блок (тоннаж блока должен быть соответственно выше чем вес нашего транспорта) крепим с помощью шакла к месту зацепа, пропускаем через блок трос и конец троса цепляем за наш транспорт. Таким образом скорость намотки уменьшается вдвое а тяговое усилие увеличивается.



2. Помощь колесами —  во время работы лебедки советуется легкое подталкивание машины чтобы помочь легче и быстрее намотать трос. На автомате это короткие нажатие педали газа, на механике не трогая педаль газа на 1-ой передаче время от времени отпускать сцепление до половины, не полностью иначе машина заглохнет.

3. Якорь – часто случается, что не всегда рядом есть дерево или другой предмет за который можно зацепится. Решение просто — закопайте в землю домкрат, запаску или другой тяжелый предмет  предварительно зацепившись. Только закапывайте глубоко и на расстоянии.

     Можно использовать и другой автомобиль но есть риск притянуть его  к себе а не самому выехать так что цепляться советуют минимум за два сразу.

4. Трос — на барабане всегда должна оставаться минимум половина намотки первого витка. Размотаете полностью оторвете трос, замотать его назад и закрепить проблематично, а в некоторых ситуациях невозможно.

5. Уход за лебедкой – после каждого использования проведите профилактику. Размотайте и смотайте трос правильно виток к витку. Если трос металлический смажьте его антикорозийкой, синтетический же освободите от песка и грязи внутри троса. Избавьте лебедку от лишней влаги и смажьте детали которые этого требуют.

     Занимает мало времени  и исключает казусы при следующем использовании. Подробнее читайте здесь.

6. Не щёлкать – двигатель инертный и по этому нельзя сразу после размотки нажимать на сматывание. После того как мы отпускаем кнопку, барабан еще немного, но крутится. Дождитесь полной остановки барабана а потом переключайте. И лебедка цела и нервы в порядке.

7. Никогда – не переключайте ручку холостого хода на лебедке во время работы. Поломка лебедки и плохое настроение это минимум что можно из этого получить. По максимуму можете сломать кое — что и себе.
8. Правильный угол – наклон троса не должен превышать больше 15 градусов по отношению к лебедке. Иначе как в сказке вверх пойдешь бампер потеряешь, вниз машину зароешь.

Детальней о правилах использования лебедки читайте в этой статье.

Заключение – следуя советам вы не только сможете пользоваться лебедкой на все 100% но и продлите ей жизнь, плюс поднимете свою безопасность на уровень выше. Так что если вы ищите острых ощущений, грязь и слякоть ни по чем, вооружаем своего железного коня лебедкой и вперед по бездорожью.)

Перейти к характеристикам лебедок

Схема лебедки

Внутри каждого автолюбителя живет любопытный исследователь, который хочет в мельчайших подробностях знать, как работает его “железный конь”. Знания о внутреннем устройстве лебедки могут пригодится Вам во время ее установки или внепланового техосмотра. Также, не лишним будет, самостоятельно проверить силу затяжки внутренних узлов при покупке китайской лебедки.

Устройство лебедки во многом зависит от ее вида:

• ручная лебедка
• электрическая
• гидравлическая

Схема ручной барабанной лебедки

Ручная лебедка — один из самых распространенных механизмов по перемещению грузов. Может выпускаться с одним, двумя или тремя барабанами. Ручная лебедка приводится в действие путем применения механической силы.

Оператор вращает рукоятку, которая соединена через подшипники и промежуточный вал с барабаном. Усилие передается через прочный кевларовый или металлический трос. Барабан с тросом вращается посредством зубчатой передачи через храпун.

Весь механизм ручной лебедки закреплен на прочном металлическом основании.

Принято считать, чем больше барабанов присутствуют в схеме лебедки, тем более производительной она является. На случай экстренных ситуаций предусмотрен ленточный тормоз, который остановит лебедку в случае заклинивания или обратном движении груза.

Более детально схема управления барабанной лебедкой представлена на рисунке:

Конструкция ручной барабанной лебедки состоит из:

• барабана
• собачки
• храповика
• шкива
• рукоятки для управления
• троса (металлического или синтетического)
• груза
• рычага
• зубчатых передач

Как видим, на первый взгляд простая и незамысловатая конструкция ручной лебедки включает в себя множество деталей и механизмов. Без которых невозможна ее полноценная работа.

Многие “умельцы” пытаются собрать лебедку своими руками в условиях собственной квартиры или гаража. Но это есть в корне не правильно.

Получив временную экономию на покупке фирменного оборудования можно понести серьезные потери во время ее использовании.

ua представлен широкий ассортимент фирменных лебедок по доступным ценам, которые прошли официальную сертификацию на территории Украины и ЕС.

Поэтому крайне рекомендуем Вам не тратить время на игры в домашнего Кулибина и не возится с самостоятельным изготовлением, а купить ручную лебедку у нас.

Схема ручной рычажной лебедки

Рычажная лебедка хоть и относится к механизмам ручного типа, все же конструктивно отличается от барабанной. Работает она благодаря протяжному механизму. Отлично справляется с грузами в условиях ограниченного пространства. Маятниковые движения ручки приводят в действие храповый механизм.

Рычажная ручная лебедка состоит из:

1. Рычагов управления вперед/назад, к которым крепится рукоятка
2. Анкерный штифт и штифт от перегрузки
3. Система зажимов
4. Трос
5. Рычаг освобождения зажима каната
6. Корпус лебедки

Детальнее расположение всех внутренних узлов и механизмов рычажной лебедки можно увидеть на схематическом рисунке:Схема управления рычажной лебедки

Электрические лебедки или автомобильные лебедки имеют гораздо более сложную конструкцию, нежели две предыдущих версии. В классической электрической лебедке барабан приводится в движение через двигатель, посредством редуктора. Зубчатая передача открытого типа соединена с валом редуктора.

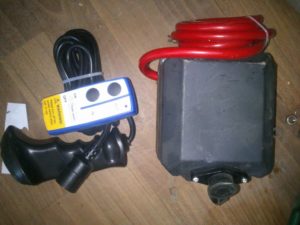

Шестеренки барабана находятся в закрытом кожухе для большей надежности. Вал вращения опирается на подшипники. Все внутренние узлы и детали крепятся к прочному корпусу-основанию. Управление бывает нескольких видов: при помощи проводного пульта, установленного на руле или дистанционного пульта управления с определенным радиусом действия.

Более наглядно схема электрической лебедки представлена на рисунке:

Современные лебедки оборудованы автоматическим тормозом, который фиксирует груз при его обратном движении. Что очень удобно, например, при буксировке под гору. В таком случае, если автомобиль начнет откатываться назад — сработает тормозная система лебедки и остановит его движение.

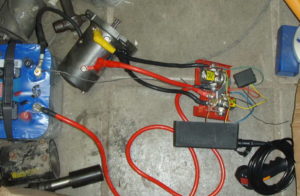

Для владельца автомобиля также полезно будет знать как подключить лебедку. В принципе, здесь все предельно просто и понятно, если следовать схеме. Красный кабель — на плюс АКБ, черный — на минус. Но и тут могут быть ньюансы.

Одна из самых частых оплошностей автолюбителей — забыть подключить тонкий кабель массы соленоида. Также многие считают необязательным подключение провода массы, поскольку лебедка крепится на массу. При этом не берется во внимание что контакт по раме и корпусу несет потери.

Во избежание таких потерь, кабель массы нужно подключать от мотора на клемму массы.

Важно следить и за “свежестью” аккумулятора, поскольку старый не даст возможности лебедке работать на полную мощность. Если на вашем авто установлено сразу 2 аккумулятора, стоит посмотреть какой из них расположен ближе к генератору. Напряжение на нем будет немного выше. Именно к нему и стоит подключать лебедку.

Как подключить лебедку — вопрос достаточно не сложный и простой в исполнении. Если же Вы решили разобрать или усовершенствовать лебедку — на помощь придет схема лебедки.

Назад
