Шиномонтаж в домашних условиях своими руками

Как сделать шиномонтаж своими руками: видео, чертежи

Пробитое колесо при наличии неотремонтированной вовремя запаски способствует возникновению желания сделать шиномонтаж своими руками. Но для того чтобы это можно было осуществить, необходимо иметь соответствующие инструменты, а главное, навыки.

Чтобы сделать в дороге шиномонтаж своими руками, необходимо иметь 2 монтажные лопатки, а также приспособление для отрыва прилипшей покрышки от диска (многие используют для этого небольшой отрезок стального уголка с кувалдой).

Но намного удобнее это можно сделать при помощи домкрата и буксировочного троса.

Ремонт колеса в дороге

• Снимете колесо, очистите его от грязи.
• Выпустите из колеса воздух, положите ниппелем вверх.
• Пропустите буксировочный трос через отверстие в диске.
• Поставьте домкрат на боковину шины как можно ближе к ободу. Если резина с камерой, не ставьте домкрат напротив штуцера, иначе есть риск оторвать его от камеры.
• Накиньте трос на кронштейн или площадку для подъема домкрата, зафиксируйте концы троса между собой.
• Вращайте рукоять привода домкрата так, чтобы он тянул трос вверх, а основание, упираясь в боковину шины, смещало посадочное кольцо вниз.
• Как только эта сторона шины отделится от диска, переходите к следующей операции.
• Если вам нужно только отремонтировать или поменять камеру, тогда действуя двумя монтажками поочередно, поднимите боковину шины около штуцера на край обода.
• Втолкните штуцер внутрь, после чего выньте камеру испод покрышки.
• Выньте из исправной камеры ниппель, выдавите из нее воздух.
• Для установки исправной камеры отогните боковину шины и вставьте штуцер изнутри в предназначенное для него отверстие, после чего поместите камеру под покрышку.
• Чтобы не пробить камеру монтировкой при установке шины, слегка подкачайте ее, не вставляя ниппеля.
• После забортовки ставьте ниппель в штуцер. Накачивайте и устанавливайте колесо на место.

Описанный выше способ ремонта в пути подойдет лишь для крайнего случая. Например, если поблизости нет шиномонтажной мастерской. Однако если вы решили всегда делать шиномонтаж своими руками, то вам лучше иметь в гараже полноценный шиномонтажный комплект, который при желании можно сделать самому.

Мало того что он поможет вам весной и осенью избежать очередей в шиномонтажную мастерскую, так еще и сэкономит вам денег.

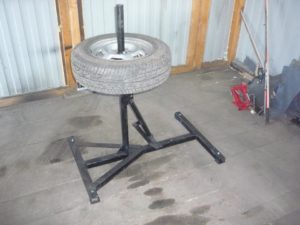

Делаем шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно. Низ рамы станка Н-образный 90×60 см делается из стальной трубы прямоугольного сечения.

К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней.

Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе.

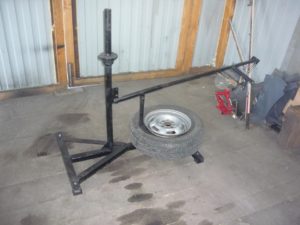

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

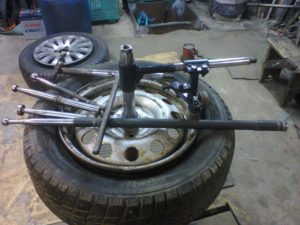

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм.

Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже.

Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Демонтаж покрышки

1. Очистите колесо от грязи. Выньте из него ниппель.
2. На основание под рычаг отбоя постелите резиновый коврик, чтобы не царапать диск, затем положите на него колесо.
3. Поднимите лапку отбойника и установите ее на боковину покрышки плотнее к ободу.
4. Смажьте посадочное кольцо покрышки мыльным раствором.

5. Рычаг вставьте в трубу отбойника.
6. Нажимая на рычаг вниз, отбейте посадочный борт покрышки по всему периметру колеса. Сделайте тоже с другой стороны.
7. Наденьте колесо на трубу и приверните к ступице станка болтами.
8. Приподнимете монтажкой посадочный борт покрышки и вставьте под него прямой наконечник рычага.

9. Смажьте наконечник, посадочный борт и кромку обода мыльным раствором.

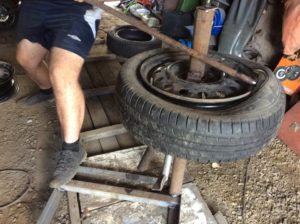

10. Упираясь рычагом в трубу над колесом, тяните его на себя, борт покрышки при этом будет сниматься с диска.
11. Выньте камеру из покрышки.

12. Приподнимете монтажкой другой борт, заведите под него рычаг и, действуя так же, как написано выше, снимите покрышку с диска.

Монтаж покрышки

1. Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.
2. Наденьте часть посадочного борта на диск.

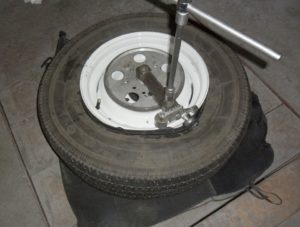

3. Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.

4. Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.
5. После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.

6. Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Полезные советы

Чем меньше угол, под которым приварен наконечник для забортовки к рычагу, тем легче надевается резина на диск. Но не перестарайтесь.

Если этот угол будет слишком мал, то рычаг во время забортовки будет касаться диска и царапать его, поэтому ищите оптимум.

Станок получился очень легкий, поэтому для комфортной работы он должен обязательно крепиться к полу. Если пол у вас в гараже деревянный, то прикрепите основание к нему саморезами. Если же пол бетонный, то сделайте в нем несколько отверстий, установите в них анкерные болты на 8, и залейте их цементным раствором.

Чтобы работать было легче, а дискам и резине не было вреда, обязательно смазывайте наконечники рычага, колесный диск, и посадочный борт шины густым мыльным раствором. Для этого же не работайте с грязным колесом, всегда начинайте работу с его очистки.

Шиномонтаж своими руками

Список неприятностей, которые поджидают водителей в пути, уверенно возглавляет пробитое колесо. И в этой ситуации перед автолюбителем становиться дилемма, выполнить шиномонтаж своими руками или же обратиться в техцентр, где есть весь необходимый инструмент и опытные мастера.

В первом случае владелец транспортного средства может сэкономить. Да и ближайшее СТО может располагаться достаточно далеко или же принимать клиентов только по предварительной записи. Однако, чтобы правильно выполнить шиномонтаж самому необходимо иметь определенные навыки и инструмент.

Самостоятельное решениепроблемы

Пробитое колесо не вызывает серьезных сложностей если имеется «запаска. В случае отсутствия таковой решить задачу помогут специальные лопатки, позволяющее сорвать автопокрышку с диска. Процедуру могут заметно упростить обычный буксировочный трос и автомобильный домкрат.

Пробило колесо в дороге?

Приготовив указанный инструментарий,последовательно выполняем следующие действия.

1. Демонтируем колесо и очищаем его от грязи.
2. Размешаем его ниппелем вверх и спускаемвоздух.
3. Ставим домкрат максимально близко к ободуколеса.
4. Пропускаем трос сквозь отверстие диска.
5. Накинув трос на кронштейн домкрата,соединяем его концы.
6. Вращаем рукоять домкрата, контролируя,чтобы посадочное кольцо перемещалось вниз, а трос тянул вверх.
7. Вынимаем камеру, приподняв боковинуавтопокрышки.
8. Меняем камеру и размещаем её на своемместе, вставив штуцер в соответствующее отверстие изнутри.
9. Выполняем забортовку, немного подкачавкамеру.
10. Устанавливаем колесо на автомобиль инакачиваем шину.

Шиномонтаж колеса с помощью домкрата и буксировочного троса

На бумаге все эти действия выглядят простыми. Но выполнить их весьма сложно, особенно если все происходит в полевых условиях, да еще и при плохой погоде. Качество же самодельного шиномонтажа всегда оставляет желать лучшего, и к этому нужно быть готовым.

Ручной шиномонтажный станок: инструкция по сборке

Устройство для быстрого бортирования колес называется станком. Схемы и чертежи подобных механизмов для шиномонтажа своими руками нетрудно отыскать в интернете. Там же можно найти подробное описание процесса их изготовления в кустарных условиях. Но стоит ли тратить на это время?

Чертеж ручного шиномонтажного станка

Ручной станок собственного производстваявляется аналогом оборудования, применяемого в автосервисах. При такомравенстве функций он имеет свои преимущества, в числе которых, помимо экономиифинансов, можно отметить:

• простоту конструкции и компактность;
• долговечность и ремонтопригодность;
• наличие ручного привода;
• легкую и быструю разборку механизма;
• отсутствие специальных условий обслуживания и хранения.
• независимость от автомастерской;
• оперативность ремонта даже в полевых условиях.

Необходимо упомянуть, что большинство чертежей станка для шиномонтажа, доступных в сети, предусмотрены для легковых транспортных средств. Однако для владельцев коммерческого автотранспорта в интернете также найдутся рекомендации, схемы и видео инструкции по изготовлению более мощных механизмов.

Конструктивныеособенности

Ручной шиномонтажный станок в сборе

Рассматриваемый станок имеет множество вариантов исполнения. Мы же рассмотрим конструкцию классического механизма для шиномонтажа, которая состоит из следующих узлов и деталей.

1. Рама. Конструктивный элемент, являющийсяосновой для всего механизма, формируется из прямоугольного стального профиля,части которого соединяются посредством сварки. Специалисты советуют размещатьметаллические трубы параллельно, и укреплять конструкцию при помощиметаллических уголков. Увеличить срок службы станка позволяет использованиенержавеющей стали, или же, как минимум, окрашивание деталей рамы.
2. Труба. Этот элемент станка необходим дляпоследующего присоединения рукоятки. А потому он должен отличаться прочностью,поскольку будет выполнять роль рычага в процессе выполнения мероприятий подемонтажу автопокрышек.
3. Стояк. Деталь конструкции, монтируемая нараме станка. Этот элемент необходим для установки колесного диска. Он такжедолжен отличаться прочностью, поскольку будет воспринимать значительныенагрузки.

Большие усилия и нагрузки, которые будутвоздействовать на конструктивные элементы шиномонтажного станка, требуютиспользование прочных и надежных материалов. По этой же причине настоятельнорекомендуется усилить все соединения винтовым крепежом.

Сборка устройства

Собирается ручной станок для бортирования автомобильных колес согласно чертежу. Весь процесс включает следующие процедуры.

1. Подбираются прочные и качественныепрофильные трубы для основания. Расстояние между перемычками каркаса должнобыть не менее 70 сантиметров. Также следует соблюдать их параллельноерасположение относительно друг друга. Выполнение этих условий обеспечит всейконструкции устойчивость в любых условиях эксплуатации.
2. Элементы рамы соединяются при помощисварочного аппарата. Во всех важных узловых точках необходимо использоватьстальные уголки, что существенно усилит всю конструкцию.
3. Если в этом есть необходимость, рамаснабжается ножками, которые позволяют регулировать её высоту и/или положение нанеровной поверхности. Мобильности устройству добавят роликовые колеса, которыедолжны оснащаться стопорами.
4. Крепление трубы осуществляется послеокончательного формирования каркаса. Рекомендованный диаметр этого металлическогоэлемента равен 30 мм. Перед сваркой необходимо установить фланец, которыйрасполагается на высоте 50-60 см.
5. Завершающим этапом является монтаж рычагастанка, который требует предварительного крепления специальной пластины,выполняющей роль его основы. Сам рычаг является отдельным узлом, состоящим излапы и плеча.

Очевидно, что без использования сварочного аппарата упомянутые работы провести невозможно. Также отметим, что после сборки механизма, всю конструкцию следует загрунтовать и окрасить для защиты от коррозии.

Рекомендации специалистов

В сборке шиномонтажного станка естьопределенные нюансы, которые желательно учесть. Ниже представлено несколькосоветов от «бывалых» мастеров.

1. Угол между рычагом и наконечником длязабортовки должен быть острым (но не слишком), что обеспечит легкий монтажавторезины на колесный диск.
2. Перед тем, как начать конструироватьстанок, необходимо продумать его конструкцию и разработать чертеж и/или схему.
3. Станок должен надежно крепиться к полупосредство анкерных болтов (для бетонной стяжки) или же саморезов длядеревянного настила.
4. В процессе бортирования колесарекомендуется смазывать автомобильный диск и наконечники станка густымраствором мыла.
5. Перед началом выполнения шиномонтажныхработ следует хорошо вымыть и просушить колеса.
6. Различные модели колесных дисков могутразниться количеством отверстий под фиксирующие болты, а также расстояниямимежду ними. Поэтому нужно предварительно запастись (или изготовить) специальныеметаллические переходники.

В завершение отметим, что в сети Интернет представлено множество схем и чертежей для изготовления шиномонтажных станков.

Большинство из них подразумевают использование подручных и легкодоступных материалов, что обеспечивает невысокую стоимость готового изделия.

Поэтому подобное оснащение собственного гаража не будет лишним, особенно если учесть, что стоимость услуг автосервисов постоянно растет.

Самодельный шиномонтажный станок своими руками: чертежи, размеры, как сделать станок для разбортировки колес

Пробитое колесо на трассе без запаски – классическая ситуация, которая по частоте событийности держит почетное первое место в списке неприятностей автолюбителя. Необъятные просторы нашей Родины добавляют этой проблеме яркости и глубины: вокруг ни одной автомастерской, а если и есть, то с солидной очередью.

Самое естественное решение – делать шиномонтаж самостоятельно, то есть ни от кого не зависеть. Решение отличное, вот только для его реализации нужно иметь кое-какие инструменты и навыки. Где набраться навыков и какими инструментами запастись, читаем здесь и сейчас.

Романтика большой дороги: шиномонтаж на опушке

Шиномонтаж своими руками на трассе можно сделать с помощью двух монтажных лопаток и специального устройства, чтобы оторвать покрышку от диска. Но получится удобнее и цивилизованнее, если у вас найдутся домкрат и буксировочный трос. А они у вас найдутся.

Чертеж шиномонтажного станка.

Поэтому дальше работаем вот по какому алгоритму:

1. Снимаем колесо, чистим и кладем ниппелем вверх.
2. Выпускаем из колеса воздух.
3. Просовываем буксировочный трос в дисковое отверстие, ставим домкрат вплотную к ободу.
4. Трос накидываем на кронштейн домкрата, скрепляем концы троса друг с другом.
5. Надо вращать рукоять так, чтобы домкрат тянул трос вверх, а посадочное кольцо перемещалось вниз вплоть до отделения шины от диска.
6. Если в починке или замене нуждается камера, нужно поднять боковую часть шины на обод возле штуцера, который вталкиваем внутрь и вынимаем камеру под покрышкой.
7. Ниппель вынимаем, воздух удаляем.
8. Теперь помещаем ее под покрышкой, но сначала вставляем щтуцер в отверстие внутри.
9. Немного подкачиваем вставленную камеру, пока без ниппеля.
10. Делаем забортовку, вставляем ниппель в штуцер, полностью накачиваем камеру и ставим колесо на свое место.

Все эти десять пунктов легко описать, но очень трудно сделать. А если погодные условия оставляют желать лучшего, то становится совсем невесело, такой шиномонтаж запомнится вам на всю жизнь. Качество такого монтажа никогда не будет идеальным.

Стоит ли овчинка выделки?

Есть ли смысл тратить время на изготовление кустарного аппарата, когда можно воспользоваться профессиональным сервисом? Решать вам и только вам. Наше дело – дать качественную информацию.

Судите сами:

• надежны и долговечны в эксплуатации;
• оптимальнее и проще по своей конструкции;
• компактные по размерам;
• имеют ручной привод;
• легко разбираются и хранятся, некоторые помещаются даже в багажнике;
• дают полную независимость от мастерских;
• дают оперативность в ремонте;
• одно из главных преимуществ – серьезная экономия финансовых средств.

Сразу заметим, что большинство вариантов механизмов рассчитаны на легковые автомобили. Хотя водителям грузовиков никто не мешает заняться сооружением собственного шиномонтажного аппарата. На тему «как сделать шиномонтажный станок своими руками» имеется огромное количество вполне дельных видеороликов в сети. Они будут отличным подспорьем.

Делаем шиномонтажный комплект самостоятельно

Если вы приняли решение стать самостоятельной персоной в деле забортовки колес, лучшим вариантом будет иметь полноценный самодельный шиномонтажный станок в своем гараже. Его можно сделать в виде комплекта: самого станка и устройства для отбивки борта.

Схема станка шиномонтажного.

Высота трубы около полутора метров. Ее нужно приварить самым устойчивым образом, поэтому для крепости лучше подварить «косынки» из металлических треугольников толщиной не менее 5-ти мм. К круглой трубе приваривается ступица – средняя часть колеса.

На какой высоте приваривать ступицу – меряем сами по своему росту. Нужно, чтобы лежащее на ступице колесо находилось примерно на уровне вашего пояса. Труба должна быть выше лежащего на станке баллона не меньше, чем на 30 см.

Кронштейн для отбивки борта нужно приваривать ниже ступицы. Его лучше всего вырезать из стального листа толщиной в 5 мм, просверлив в нем отверстие для болта. Трубу для этого узла станка нужно найти пошире, ведь в ней будет помещаться рычаг длиной в полтора метра.

Он, в свою очередь, делается из стальной трубы, а наконечники – из стального 20-ти миллиметрового прутка. Длину рычага продумайте сами, она будет зависеть от силы ваших рук и свободного пространства в гараже.

Советы бывалых

Конструкция шиномонтажного станка.

Как правильно сделать станок своими руками:

• Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
• Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
• Продумайте крепление к полу. Сам станок легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
• Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
• Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

Шиномонтаж своими руками: конструкция самодельного станка, процесс сборки

При поиске идеи для открытия собственного бизнеса многие рассматривают возможность предоставления услуг по проведению шиномонтажных работ.

Для предоставления подобных работ требуется специальное оборудование, которое можно изготовить своими руками. Ручной шиномонтажный станок позволяет существенно упростить работу и снизить затраты.

Существует довольно большое количество различных чертежей, по которым можно сделать подобное оборудование. Все они отличаются по сложности изготовления и затратам.

Самодельный шиномонтажный станок в большинстве случаев собирается по нижеприведенным причинам:

1. Финансовая экономия. Стоимость оказываемых услуг СТО постоянно растет. Кроме этого, самодельную конструкцию можно использовать для выполнения работ и получения прибыли.
2. Защита от брака из-за недобросовестного отношения мастера по шиномонтажу к своей работе. Сегодня довольно сложно найти СТО, где предоставляют качественные услуги. Мастера довольно часто допускают ошибки, что становится причиной быстрого износа покрышек.
3. Быстрая замена, не нужно ждать очередь. В период смены шин буквально на каждой СТО создается большая очередь из желающих поменять резину. При этом стоимость предоставляемых услуг существенно повышается.
4. Есть возможность заработать при минимальных вложениях. При создании собственного автосервиса можно сэкономить на покупке станка для шиномонтажа.

Шиномонтажный станок своими руками можно изготовить из подручных материалов. При этом он практически не будет уступать по производительности промышленному варианту исполнения.

Особенности конструкции

Шиномонтаж своими руками можно создать при учете особенностей конструкции станка. Классический вариант исполнения представлен следующими основными узлами:

1. Рама. Основа конструкции представлена рамой, которая изготавливается из прямоугольных профильных металлических труб. Рекомендуется располагать их параллельно относительно друг друга. Соединение проводится при применении сварочного аппарата, укрепить конструкцию можно металлическими уголками. Для того чтобы обеспечить длительную службу устройства следует использовать нержавеющую сталь, так как повышенная влажность может стать причиной появления коррозии.
2. Труба. Она служит в качестве основы для присоединения рукоятки. Используемая труба должна быть достаточно прочной, так как она будет служить рычагом при проведении работы по снятию покрышки с диска.
3. Стояк монтируется на раме. Он предназначен для установки колесного диска. Стоит учитывать, что на этот элемент конструкции будет оказываться большая нагрузка.

Все применяемые элементы должны обладать высокой прочностью, так как на момент снятия покрышки возникает сильная нагрузка. Рекомендуется усилить соединение винтовым крепежом.

Собрать шиномонтажный станок можно следующим образом:

1. Для изготовления каркаса потребуются прочные профильные трубы. Они послужат отличной основой для станка.
2. Между трубами должно выдерживаться расстояние не менее 700 миллиметров. За счет этого обеспечивается устойчивость конструкции при работе.
3. Параллельное расположение труб обеспечивается при использовании уголка. Кроме этого, их применяют для усиления конструкции.
4. При желании можно дополнить конструкцию регулируемыми ножками. Сделать устройство мобильным можно при установке колесиков или роликов, в рабочем состоянии фиксация проводится за счет стопоров.
5. После создания основы проводится крепление металлической трубы. Рекомендуется выбирать вариант исполнения, диаметр которого составляет 20−30 миллиметров. На высоте 40−60 сантиметров перед сварочными работами устанавливается фланец.
6. Следующий шаг заключается в креплении крепежного элемента, который представлен стальной пластиной. Она будет использоваться в качестве основы при креплении рычага.
7. Рычаг представлен конструкцией из плеча и лапы. Лапа используется для непосредственного демонтажа покрышки.

Сборку конструкции без сварочного аппарата практически не провести. Кроме этого, металл следует защитить от воздействия окружающей среды, для чего проводится окрашивание поверхности.

Применение самодельного станка

Без специального шиномонтажного станка провести снятие или установку покрышек практически невозможно. При его наличии работа существенно упрощается:

1. Колесо укладывается на опорную раму под рычаг. Оно должно быть неподвижным во время выполнения работы.
2. Лапу направляют встык покрышки с диском.
3. Для того чтобы снять покрышку на рычаг оказывается сильное давление. Под давлением происходит деформация покрышки, за счет чего она уходит из-под кантовки диска. Эта процедура повторяется по всему ободу.

После того как покрышка частично сошла с диска можно использовать обычную монтировку. Лучше всего использовать инструмент большой длины.

При выполнении шиномонтажных работ следует учитывать нижеприведенные рекомендации:

1. Крайняя часть обводки не должна подвергаться серьезному механическому воздействию. Это связано с тем, что допустив ошибку можно создать для себя в дальнейшем серьезные проблемы с установкой резины. Больше всего трудностей возникает при установке бескамерной резины.
2. Солидолом смазываются края для того, чтобы исключить вероятность повреждения резины. Стоит учитывать, что смазывать покрышку следует при каждой ее установке. За счет применения смазывающего вещества вероятность появления разрыва на резине существенно снижается.
3. На момент установки рекомендуется использовать мыльный состав или иной другой, обладающий смазывающими свойствами. За счет их применения процесс монтажа существенно упрощается.
4. При установке резины на диск нужно следить за тем, чтобы между ними не образовывалось зазора. Это может привести к тому, что колесо начнет спускать или крайняя часть резины повредиться.
5. В продаже можно встретить довольно много различных специальных наборов для установки покрышек. Их применение позволяет существенно упростить работу. Специальные наборы представлены уплотнительными жгутами и монтировками различного размера.

В интернете можно встретить самые различные чертежи, по которым изготавливаются шиномонтажные станки. В большинстве случаев при конструировании применяются подручные материалы.

Конструкция самодельного шиномонтажного станка позволяет проводить качественное снятие и установку покрышек практически на любые диски. При этом станок собирается практически с подручных материалов, то есть обойдется в невысокую стоимость. Учитывая тот момент, что стоимость СТО постоянно растет, самодельный станок в гараже будет полезным.

Шиномонтаж своими руками: ручной шиномонтажный станок

Одним из наиболее востребованных среди автолюбителей типом услуг представляются работы по монтажу шин. При желании, можно выполнить шиномонтаж своими руками, изготовив специальный станок. Сделать это довольно просто, используя чертежи, что позволит существенно упростить выполнение подобного рода задач.

Особенности самодельного шиномонтажа

Станок для шиномонтажа повсеместно используется автолюбителями, желающими существенно сэкономить на оплате услуг специалистов ТО, а также предпринимателями в условиях небольших сервисов. Важно отметить, что благодаря особенностям конструкции самодельный инструмент не будет уступать в производительности профессиональным аналогам.

К числу преимуществ, которыми обладает самодельная монтажка для шиномонтажа, целесообразно отнести:

• существенную экономию. В условиях кризиса наблюдается стабильный рост стоимости услуг автосервисов, а самодельное устройство позволяет отказаться от них;
• высокое качество работ. Поскольку автолюбитель получает возможность осуществлять монтаж шин самостоятельно, удается исключить вероятность брака;
• высокая скорость монтажа, позволяющая выполнить необходимые манипуляции значительно быстрее;
• потенциальная возможность заработка. С помощью станка для монтажа шин, автолюбитель может начать свое дело, оказывая подобные услуги за плату.

Специальный станок позволит самостоятельно производит монтаж шин

Устройство обладает надежной конструкцией и простым принципом работы, что сделало его невероятно популярным. Демонтировать покрышки с автомобильных колес без наличия специального приспособления практически невозможно. Использование устройства осуществляется по простейшему алгоритму.

Сначала колесо помещается на специальную раму под рычаг, при этом его потребуется зафиксировать, чтобы успешно выполнить монтаж. После этого манипулятор-«лапу» потребуется направить в участок стыка колеса и покрышки. Затем на рычаг оказывается интенсивное давление, что позволяет успешно демонтировать покрышку с колеса.

Процесс сборки

Для того чтобы в процессе сборки не возникло каких-либо проблем, целесообразно предварительно изучить чертежи и размеры самодельного станка, а также пользоваться видео-инструкцией. Его сооружение осуществляется в несколько основных этапов и не потребует от мастера специфичных навыков и внушительных временных затрат.

Собрать шиномонтаж на дому своими руками можно, выполнив ряд простейших манипуляций:

1. Изготовить каркас, используя профильные металлические трубы или аналогичные высокопрочные материалы. Настоятельно рекомендуется уделить должное внимание форме основания и соблюдению размерных параметров, поскольку они напрямую влияют на устойчивость конструкции.
2. Используя уголок, установить параллельные элементы конструкции.
3. Выполнить монтаж ножек/колес при желании.
4. Закрепить металлическую трубу, установить фланец.
5. Смонтировать крепежные элементы для рычага. Для этой цели используются стальные пластины.
6. Изготовить рычаг, состоящий из 2-х элементов — плеча, лапы.

При формировании основания настоятельно рекомендуется выдерживать расстояние между трубами не менее 70 см, что позволит сделать её максимально устойчивой. При изготовлении крепления рекомендуется использовать материал не менее 2-3 см толщиной, что позволит быть уверенным в его надежности. Фланец размещается на высоте не менее 40-60 см от крепежного элемента.

Конструкция и чертежи

Разобравшись, как сделать шиномонтаж своими руками, необходимо более подробно ознакомиться с основными элементами конструкции этого полезного, эффективного приспособления. Её основой выступает рама из металлических труб, которые располагают параллельно друг другу. При желании можно использовать нержавеющую сталь, что позволит избежать коррозии, увеличив срок службы изделия.

Чертеж шиномонтажа

Если изучить чертежи, можно выделить другие элементы конструкции:

• труба, которая используется для крепления рукоятки;
• рукоятка, позволяющая комфортно использовать рычаг;
• стояк, служащий для размещения, фиксации колеса при выполнении работ.

Необходимо отметить, что при сборке устройства крайне важно учитывать интенсивные нагрузки, которым оно будет подвергаться. Это означает, что для его изготовления подойдут только прочные сорта металла.

Для того чтобы избежать коррозии, рекомендуется использовать защитные покрытия, например, специальные краски.

Необходимые инструменты

Для выполнения работ по сборке потребуется стандартный набор инструментов, а также сварочный аппарат.

Наличие последнего представляется необходимым условием для сооружения станка, поскольку без него собрать прочную, надежную конструкцию, которая будет пригодна для использования, не удастся.

Кроме того для продления срока службы агрегата мастеру потребуется использовать красящие составы.

Порядок сборки

Изучив инструкцию, позволяющую соорудить самодельный шиномонтаж своими руками, необходимо более подробно ознакомиться с порядком сборки подобного рода приспособления. Прежде всего приступают к изготовлению основания, от которого зависят многие параметры готового станка.

Далее выполняются следующие действия:

1. По желанию устройство оснащается регулируемыми ножками либо колесами для облегчения передвижения.
2. Монтируется основание для фиксации колеса.
3. Установка элементов крепления.
4. Сборка, монтаж рычага.

Придерживаясь этого порядка действий, можно без каких-либо проблем изготовить домашний шиномонтаж своими руками, что позволит сократить затраты на обслуживание автомобиля, выполняя подобные работы самостоятельно.

Заключение

Используя приспособление для шиномонтажа, автолюбитель сможет не только избежать лишних затрат, но и быть уверенным в качестве выполненной работы. При желании такой инструмент можно изготовить самостоятельно, используя сварочный аппарат, чертежи, фото, а также подручные материалы.

Шиномонтажный станок своими руками

Кто менее занят своей профессиональной деятельностью, у кого есть свободное время, старается делать различные приспособления и устройства для проведения ремонта своими руками. Это, например, съемники, шиномонтажный станок, эстакада или даже картинг своими руками. Для того, чтобы сделать самодельный шиномонтажный станок, потребуется желание, схема и чертежи, и материалы, и инструменты.

статьи:

Как отремонтировать колесо в дороге

Своими руками можно сделать шиномонтажный самодельный станок даже в дороге. Для этого потребуется не так много инструментов:

• монтажные лопатки (2 штуки);
• стальной уголок и ударный инструмент (кувалда, полукувалда);
• домкрат;
• буксировочный трос.

Последовательность ремонта колес в дороге:

1. Ослабить болты колеса.
2. Установить на домкрат.
3. Снять колесо и почистить его от грязи.
4. Выгнать воздух из колеса и положить его ниппелем вверх.
5. Через центральное отверстие в диске пропустить через него трос для буксира.

6. Приложить основание домкрата на резину (как можно ближе к ободу диска). Если колесо камерное, то нельзя ставить домкрат напротив соска (штуцера).
7. Трос надеть на деталь домкрата, которая предназначена для подъема за специальное жесткореберное место на днище автомобиля.
8. Концы троса завязать.

9. Приступить к натяжке троса. Для этого вращаем рукоять механического домкрата. Основание домкрата при этом должно продавливать резину, опуская посадочное место шины вниз.
10. Как только покрышка отошла от диска, снимаем трос и приступаем к замене камеры.
11. Двумя монтражками перекинуть одну сторону резины за обод диска.

12. Аккуратно протолкнуть внутрь штуцер (сосок) и вытащить камеру.
13. Далее, выкрутить ниппель из штуцера и выгнать оставшийся воздух.
14. Установку новой камеры начинаем с просовывания штуцера в отверстие. Камеру укладываем в покрышку без перегибов и изломов.

15. Для повышения безопасности, то есть, чтобы не повредить новую или отремонтированную камеру, ее слегка надо подкачать, не вкручивая нипель.
16. Делаем забортовку шины двумя монтажками.
17. Вкручиваем ниппель в штуцер и накачиваем колесо.
18. Устанавливаем колесо.

Своими руками можно делать много различных приспособлений для проведения ремонтных работ и для удобства, например, подлокотник своими руками можно сделать из фанеры или из металла, откидывающий или фиксированный.

Такими навыками по ремонту колес в дороге должен владеть каждый водитель. Но, лучше будет иметь в гараже собственный станок для демонтажа и монтажа шин. Новый заводской станок дорогой, а самодельный можно сделать самому. Имея станок, не придется каждые полгода ехать в шиномонтажку для перебортировки шин.

Как сделать комплект шиномонтажного оборудования

Самодельный комплект шиномонтажного стенда состоит из 2 частей:

• станок для снятия и установки покрышек;
• отбивающее борт устройство.

Что нужно для изготовления самодельного шиномонтажного станка:

1. Металлическая труба прямоугольного сечения.
2. 2-х дюймовая труба (2″) круглого сечения длиной 50 см.
3. Прямоугольные треугольные стальные листы толщиной 5 мм.
4. Трубы круглого сечения для отбивки.

5. Старая ступица или подходящий по диаметру фланец.
6. Сварочный аппарат, маска и электроды.

Каждые пол года водители перекидывают покрышки с летних на зимние, и обратно.

Но не многие знают, как правильно хранить резину летом и зимой, с дисками и без.

Как сделать станок:

1. Нарезаем прямоугольные стальные трубы. Надо сделать трубу длиной 90 см (1 штука) и длиной 60 см (2 штуки).
2. Свариваем основание из прямоугольных труб так, чтобы получилась буква Н. Измеряем расстояние от конца трубы одной стороны буквы Н, до середины буквы Н. Нарезаем болгаркой такие же трубы и усиливаем конструкцию (это ребра жесткости).

3. На расстоянии, примерно, 30 от края трубы (которая 90 см) привариваем вертикально круглую двухдюймовою трубу. Для этого используем строительный уровень.
4. Привариваем треугольные пластины (толщиной 5 мм) для усиления вертикальной трубы.
5. Берем старую ступицу. Ее надо будет надеть на круглую трубу и приварить.

   Она будет служить опорой для колеса.В зависимости от роста человека, который будет работать за этим самодельным для шин станком, привариваем ступицу так, чтобы колесо, которое сядет на эту ступицу, было по пояс.

6. Двухдюймовая труба должна быть выше установленного колеса не менее 30 см. Но и слишком высокую труб не надо делать.

7. Ниже, на сантиметров 20, надо приварить толстую пластину и сделать в ней отверстия для болтового крепления приспособления для отбивки резины.
8. Ниже, на фото хорошо показано устройство для отбивки шин. Для его изготовления нужно взять трубу большего диаметра, чтобы в него можно было вставить длинный рычаг.

9. Рычаг для установки шины можно сделать из металлической круглой трубы, длиной 50 см. Наконечники на него делаются из прутка, диаметром 20 мм.Длину рычага сами выбирайте. Если в гараже мало места, то длинную лучше не делать. Но с короткой потребуется прикладывать больше усилий.

   Круглые наконечники можно изготовить при помощи болгаркой со шлифовальным кругом.

10. В итого, должен получиться вот такой самодельный шиномонтажный станок:

Как снять покрышку с диска

Порядок работы по демонтажу покрышки:

1. Очистить колесо от грязи.
2. Выкрутить ниппель.
3. Подложить резиновый коврик, куда будет ставиться колесо, чтобы не царапать диск.
4. Поднять лапу отбойника шин и приложить его основание на резину, не задевая диск.
5. Мыльным раствором необходимо смазать посадочное место резины.
6. Вставить рычаг (усилитель) в трубу отбойника.
7. Теперь надо надавливать на рычаг. Пройтись по периметру колеса.
8. Затем переворачиваем колесо и также отделяем диск от шины.
9. После этого, надо надеть колесо на трубу и наживить болтами к ступице.
10. Монтажкой приподнимаем посадочное место покрышки и вставляем под него прямой наконечник рычага.
11. Мыльным раствором смазываем наконечник рычага, обод и посадочный борт.
12. Далее, упереться рычагом в трубу над колесом и тянем на себя. Борт шины при таком действии будет демонтироваться.
13. Вытащить камеру из покрышки.
14. Просунуть монтажку под второй корд и вытянуть вторую сторону на себя. Покрышка снята.

Как поставить покрышку на диск

1. Перед монтажом покрышки, надо смазать ее посадочное место, а также монтажку и наконечник рычага.
2. Насколько можно, одеть посадочное место на диск.

3. Далее, надо вставить наконечник монтажного рычага на сторону покрышки, которая уже заведена внутрь диска. Шар наконечника при этом должен упираться в диск, а посадочная кромка должна быть посередине наконечника.

4. Затем, упереться рычагом в трубу на колесом и тянуть рычаг на себя. Серединой монтажного наконечника борт покрышки будет надеваться на диск колеса.
5. Одна сторона борта после этих действий должна быть уже надета на диск.

   После этого смазываем вторую сторону и также заводим корд шины внутрь.

6. После того, как верхняя сторона покрышки также зашла за кромку диска, колесо можно накачивать.

Советы и рекомендации

Покрышку надевать легче, если угол между приваренного наконечника и рычага будет меньше.Но, тут есть обратная сторона, если угол будет слишком маленьким, то рычаг при забортировании шины будет задевать диск и сдирать с него краску.

Для удобства работы, сделанный своими руками ручной шиномонтажный станок должен быть тяжелым. В нашем случае, использовав данные трубы, станок получился легким.

Поэтому чтобы его не вертело во время работы, надо прикрепить его к полу. Если под из дерева, то обычными саморезами по дереву.

Если бетонный, то просверлив перфоратором, вставить анкерные болты и затянуть, или использовать дюбель-саморезы (дюбель гвозди).

Если для закрепления диска отверстия не совпадают с отверстиями приваренной ступицы или фланца, надо сделать переходник, чтобы можно было делать монтаж и демонтаж дисков разных по диаметру и креплению.

В этом видео показан сделанный за два дня самодельный ручной шиномонтажный станок.

В этом видео показано, как сделали американцы такой станок

И, еще вариант самодельного ручного шиномонтажного станка, немного отличный от нами рассматриваемого.
