Как сделать импульсный паяльник своими руками

Импульсный паяльник своими руками: схема, устройство, принцип работы — Токарь

Импульсный паяльник широко используется в работе с узлами питания множества электронных приборов, используя для этого пайку. Прибор очень полезный, и весьма удобный в использовании. Выступает отличным аналогом традиционных вариантов.

• Как выбрать такой паяльник, в чем его отличие от других моделей и о многом другом поговорим ниже.

Устройство паяльника

Паяльник является прибором, который используется во время работы с различными монтажными схемами и электрическими цепями различных устройств. В качестве нагревательного элемента используется привычное жало.

Чаще всего эта деталь делается в медном исполнении. Этот металл является хорошим проводником, и быстро достигает нужных температур. Нагревается жало путем пропуска через себя тока небольшого напряжения.

Импульсные паяльники значительно экономичнее в этом плане, в сравнении с традиционными. Это обусловлено принципом работы последнего. На нагревательный элемент напряжение поступает только в сам момент пайки, потому холостой ход напрочь отсутствует.

Еще одной, не менее важной деталью является понижающий трансформатор, перед которым идет простая микропроцессорная схема, осуществляющая управление цепями. Последним, но не менее важным элементом, является обмотка вторичного типа, которая удерживает жало.

Паяльники из нихрома

Виды и устройство импульсных паяльников имеют свои отличия. В случае с устройством внутри – они незначительные. Больше отличаются сами модели. Есть достаточно много видов паяльников, что обусловлено особенностями их конструкции, принципом работы и предназначением. Разберем основные из них.

Нихромовые паяльники имеют одноименную спирать, через которую проходит электричество. Оно может быть постоянным, как от электрической сети, или же переменным, как то, которое можно получить от трансформаторных установок.

Более дорогие модели оснащаются специальным термодатчиком, который может ограничивать прибор по температуре работы, в зависимости от предпочтений пользователя. Осуществляется это посредством старой доброй термопары.

Конструкция таких паяльников может немного отличаться, в зависимости от производителя и ценовой категории. Более дешевые модификации работают со спиралью с нихрома.

Такой вариант не очень экономичен, поэтому в более дорогих модификациях уже применяется система изоляторов, к которой присоединяется нихромный элемент. Это увеличивает полезную передачу энергии и уменьшает ее потери. Такая конструкция похожа на керамическое жало, из-за чего часто путаются покупатели. О таких моделях мы поговорим чуть позже.

Детальнее об импульсных паяльниках

Дальше идут импульсные паяльники. Компактны, продуктивны, при желании можно разобраться в том, как сделать импульсный паяльник самому. Причиной этому служит весьма незамысловатая конструкция, которую мы немного рассмотрели выше.

Работают они только при нажатии кнопки, которую необходимо удерживать пальцем. Благодаря этому они и стали настолько выгодными в плане расхода электроэнергии. Медное жало быстро нагревается, и вот, спустя 5-7 секунд, вы можете использовать прибор.

Отпустив кнопку паяльника, тот перестает подавать питание на жало, которое начинает стремительно остывать. Большинство паяльников на нашем рынке производятся как раз на территории России.

1. Если вы делаете импульсный паяльник своими руками, то стоит знать, что его устройство будет немножко отличаться от описанного выше, в виду того, что можно некоторые составляющие заменить идентичными по функционалу деталями.

Керамический паяльник

Возвращаемся к теме керамических паяльников. В качестве нагревательного элемента в таких приборах используется керамический стержень. Такой вариант считается более современным и более надежным.

Температура такого элемента повышается намного быстрее, кроме того, они более долговечны, в сравнении с аналогами с металлов и разных сплавов. Также, керамическое жало отлично подходит для различных температурных режимов, и сопутствующей им мощности.

Газовые паяльники

Паяльники, использующие в работе газ, являются независимыми от переменного источника питания приборами – автономными. Это огромный плюс такого варианта, но, пожалуй, и единственный.

• Жало бывает из разных материалов, но всегда нагревается за счет газа, который сжигается внутри корпуса и направляется к жалу.

В качестве источника газа используется простой баллончик, который в некоторых случаях можно дозаправить. Если снять насадку с жалом, можно получить небольшую газовую горелку. Кому-то такое может пригодится.

Как вы видите, виды и устройство импульсных паяльников отличаются не так сильно, как паяльники в целом, но выбрать есть из чего. Как минимум можно обратить внимание на модели с аккумулятором. Они хорошо подходят для маленьких элементов, которые часто встречаются на микропроцессорных схемах мелкой бытовой техники.

Как сделать импульсный паяльник самому

Теперь, когда вы знаете достаточно о паяльниках, о их разновидностях и особенностях работы, можно задуматься о самостоятельном изготовлении подобного. Лучшим вариантов для подобных экспериментов будет как раз импульсная модификация паяльника.

Для этого нам понадобятся все необходимые для работы детали. Первым нужно будет найти компактный трансформатор. После него нужно будет купить, или использовать имеющийся, светодиоды – они будут нашими индикаторами.

Еще нам понадобится достаточно толстая проволока из меди, из которой мы будем делать жало. Также необходимо обзавестись кнопкой, которая будет использоваться для временного включения паяльника.

Лучше всего ее выбирать вместе с корпусом, который изготавливается из пластика. Последней нам будет нужна стойка, которая сделана из диэлектрического материала.

Теперь, когда мы разобрались из чего можно сделать импульсный паяльник, нужно все это дело собрать. Для людей, не имеющих особых знаний и опыта работы с электроникой, такой процесс будет интересным экспериментом.

1. Внутри импульсные паяльники устроены немного сложнее, чем простые приборы, которые работают с нагревательными элементами.

Подготавливаем наш трансформатор. Подойдет нам блок питания импульсного типа, который можно вытащить из старой лампы, в которой работают лампочки от 40ка ватт. Его нужно немного доработать. После этого помещаем деталь в выбранный корпус. лучше всего для такого подходит привычный всем пистолет. В качестве спускового рычага устанавливаем кнопку.

Вместо ствола ставим крепление из диэлектрика. Оно будет держать наше жало, которое подсоединяется к вторичной обмотке. Кнопка будет замыкать цепь, и жало будет греться. Если очень долго держать кнопку активной, прибор может перегореть.

Фото импульсных паяльников

Читайте здесь:   Выбор анкера для бетона: виды и правильная установка Поделитесь с друзьями

Импульсный паяльник: принцип работы, схема и изготовление своими руками

Когда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Главное его достоинство — набор рабочей температуры за 1−2 секунды. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали.

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм. В некоторых конструкциях к ним добавляется источник питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.

Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

• больший вес и размеры, отсутствие возможности точно регулировать температуру;
• присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
• невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Разновидности инструмента

Выделяют 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также их характеристики могут совмещаться. Основные виды паяльников:

• сетевой, работающий на частоте сети;
• с форсированным нагревом;
• импульсные;
• с изолированным жалом.

Существуют также импульсные паяльники с изолированным жалом и форсированным нагревом. Несовместимые типы — это сетевой и импульсный паяльник.

Импульсный, в отличие от нерегулируемого сетевого, уже может иметь регулировку мощности за счёт использования импульсного преобразователя, работающего на высоких частотах и умеющего изменять мощность методом широтно-импульсной модуляции. Благодаря сравнительно малым размерам преобразователя, этот тип индукционного паяльника является самым компактным из всех.

Паяльниками с форсированным нагревом называют устройства, имеющие в своём составе батарею мощных электролитических конденсаторов, включённых параллельно жалу и отделённых от него выключателями или мощными полевыми транзисторами.

Эта функция даёт возможность паять массивные элементы, обладающие большой теплоёмкостью.

Для исключения возможности повреждения микросхем были придуманы изолированные жала. В них рабочая поверхность жала электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный пруток, на который намотано несколько витков провода большого сечения. Пруток защищает от контакта с проводом намотанная на него стеклоткань.

Сборка трансформаторного прибора

Этот вид паяльника является самым простым. Поэтому собрать его будет несложно.

Для этого понадобятся следующие компоненты:

1. Сердечник от трансформатора типа ШП (если не найдёте, можете использовать тип П, он похуже, но тоже сойдёт).
2. Медный провод в лаковой изоляции сечением 0,3 мм, для первичной обмотки.
3. Медный провод или шина сечением 12−15 мм, которые пойдут на вторичную обмотку.
4. Медная проволока, на 2−3 квадрата, для изготовления жала.
5. 2 клеммы для его подключения.
6. Выключатель в виде кнопки, работающей на замыкание.
7. Любой удобный вам корпус для паяльника и сетевой шнур.

Сборка индукционного паяльника своими руками, схема:

Сначала нужно намотать первичку (при её намотке ориентируйтесь по сопротивлению — оно должно составлять порядка 40−50 Ом, это примерно 1500 витков), причём делать это нужно аккуратно, катушка должна быть намотана равномерно, без бугров по краям или по центру. Перед намоткой заизолируйте сердечник в месте, где будет находиться обмотка.

После намотки обмотайте первичную обмотку термостойким скотчем и приступайте к намотке вторички. Она должна состоять из одного-двух витков. Перед её намоткой снова заизолируйте сердечник, саму обмотку при этом изолировать не нужно, она играет роль радиатора, рассеивающего тепло, приходящее на него с жала. Все, трансформатор готов.

Осталось подготовить корпус, прорезав в нём отверстия для вентиляции, клемм и выключателя, затем установить в нём все детали и соединить их так, как указано на схеме.

После этого припаяйте сетевой провод нужной вам длины и смонтируйте на конце вилку для подключения в сеть. Собрав корпус, включите получившийся у вас прибор в розетку и проверьте его работу.

Если он плавит припой, и жало при этом не обгорает от перегрева, значит, все в порядке, можете спокойно им пользоваться.

Изготовление импульсной разновидности

Она самая распространённая из всех. Собирается так же просто, как и предыдущая.

Список запчастей, необходимых для её сборки:

1. Электронный трансформатор на 12 вольт для галогенных ламп, мощностью 60−90 ватт.
2. Медный провод сечением 3 мм, для вторичной обмотки и жала.
3. Кнопка, работающая на замыкание.
4. Клеммы.
5. Кусочек стеклотекстолита для крепления клемм.
6. Сетевой шнур с вилкой.
7. Пластиковая водопроводная труба, для использования в качестве ручки.

Сначала нужно немного доработать драйвер от галогенки, а именно заменить вторичную обмотку импульсного трансформатора. Для этого разберите его.

Внутри он будет выглядеть следующим образом:

Красным обведена нужная деталь.

Нужно аккуратно её отклеить, затем, отпаяв выводы от платы, снять её окончательно. Потом снимите заводскую вторичную обмотку (она расположена поверх первичной) и установите свою, на половину витка. Просверлите плату так, как показано на фото:

После этого просверлите насквозь корпус так, чтобы отверстия в корпусе и плате совпадали. Это нужно для удобства вывода концов вторички наружу.

Осталось лишь соединить концы вторички куском текстолита с заранее просверлёнными в нём дырками, и закрепить на нём клеммы и жало, после чего сборку устройства можно считать завершённой.

Собранное устройство должно выглядеть следующим образом:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже посложнее прошлых, он собирается не из блоков, а из отдельных радиодеталей.

Сначала обратим внимание на схему

Составим список нужных компонентов:

• 2 батареи 18650 со встроенной защитой;
• 2 холдера для 18650;
• 2 диода;
• 2 резистора на 47 Ом;
• 2 резистора на 5,6 кОм;
• 1 конденсатор на 220 нФ;
• 2 низковольтных (с пороговым напряжением включения 2−2,5 вольта) полевых транзистора;
• 2 небольших радиатора для охлаждения силовых транзисторов;
• Высокотоковая (на 10 А) кнопка, работающая на размыкание.
• Ферритовая губка из фильтра помех или любой другой небольшой тороидальный сердечник для намотки импульсного трансформатора.
• Тороидальный сердечник более мелкого размера для намотки дросселя.
• 2 клеммы для подключения жала.
• Отрезок стеклотекстолита для крепления клемм.
• Отрезок фольгированного стеклотекстолита для изготовления платы.

Вот так должна выглядеть разводка платы:

Ссылка на гербер файл с разводкой (открывать в программе Sprint-layout): yadi.sk/d/SM1st1Lu3SaR3L

Схема этого понижающего преобразователя не содержит в себе ШИМ контроллера, а построена на базе симметричного автогенератора, что значительно уменьшает сложность сборки и размеры будущего паяльника.

Прежде чем приступить к её сборке, необходимо собрать импульсный трансформатор и дроссель, а также изготовить плату (или используйте макетную).

Первичная обмотка состоит из шести витков провода сечением 3 мм и имеет среднюю точку. Так как такой толстый провод будет сложно намотать на маленький сердечник, советуем использовать шесть жил провода в лаковой изоляции, сечением 0,5 мм.

Для начала возьмите два отрезка провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут средней точкой), другие два оставьте свободными.

Проденьте общий конец в сердечник, а остальные разведите и сделайте ими по три витка в разные стороны. Более точно указано на фото:

Вторичная обмотка собирается куда проще. Она состоит из 1 витка провода сечением 7 мм. Для её намотки рекомендуем использовать 7 проводов сечением 1 мм, скрученных вместе. Перед сборкой вторички не забудьте обернуть провод термостойкой (термоскотч, фторопластовая или стеклотканевая трубка) изоляцией. Трансформатор готов.

Далее, следует приступить к дросселю. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте провод в лаковой изоляции. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. После сборки не забудьте приклеить радиаторы к транзисторам. В итоге у должно получиться так, как изображено на фото:

После сборки схемы подключите к ней жало (делается из медной проволоки сечением 3 мм) и проверьте работоспособность паяльника. Если все в порядке, начинайте собирать его в корпус, перед этим не забудьте склеить между собой холдеры для аккумуляторов и припаять их к плате. Аккумуляторы подключаются параллельно.

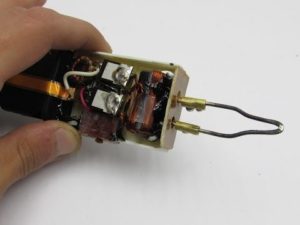

Такой результат у вас должен получиться:

​Номинальная мощность полученного паяльника — 40 ватт, время работы от одного заряда — 1 час, 20 минут (при использовании нормальных аккумуляторов).

А также этот паяльник подойдёт монтажникам и ремонтникам слаботочного оборудования.

Режим работы у него такой: 10 минут работает и столько же остывает. Допускается не более 7 включений в минуту.

Импульсный паяльник: схемы, где купить — Asutpp

В первую очередь необходимо обратить внимание на очень важный момент — импульсный паяльник нельзя использовать для пайки низковольтных микросхем, имеющих МОП структуру, а также боящихся статики элементов, поскольку они могут выйти из строя.

Отличия от обычного паяльника

У импульсного паяльника основные отличия от обычного заключаются в следующем:

• в качестве нагревательного элемента выступает вторичная обмотка трансформатора (собственно, это и есть причина, ограничивающая применение данного типа паяльников при пайке некоторых видов электронного оборудования);
• быстрый нагрев жала до рабочей температуры;
• низкая потребляемая мощность;
• возможность управлять мощностью (у некоторых моделей).

Делаем самодельный электропаяльник импульсного типа

Для изготовления импульсного паяльника своими руками есть две мотивационные причины:

• низкое качество заполонившей наш рынок китайской продукции;
• высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.

Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.

Инструкция по изготовлению простейшего паяльника импульсного типа.

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.

Схема простейшего паяльника

Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар.

Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку.

Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.

Фото разобранного трансформатора

Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)

Фото трансформатора с уменьшеной катушкой

При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).

Один виток медной шины

Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.

Фото вторичной обмотки изолированной стеклотканью

После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.

: Импульсный паяльник своими руками.

Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.

Фотография закрепленного жала

В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.

Изображение готового паяльника

Перечислим основные материалы, которые нам понадобились для изготовления паяльника:

• силовой трансформатор;
• медная шина;
• медная проволока для жала;
• материал для рукояти.

Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.

Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.

Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.

Схема типичного адаптера

Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.

Фото частично разобранного трансформатора

После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.

Установка в корпус

В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm  и другим паяльникам известных брендов.

Паяльник на базе энергосберегающей лампы

Устройство, представляющее собой энергосберегающую лампу, — это практически готовый импульсный блок питания, и на его базе не составит труда сделать паяльник. Для этого потребуется внести в схему незначительные изменения.

Схема с указанием деталей, которые необходимо удалить

В качестве примере приведена схема энергосберегающей лампы на 25Вт, выпускаемая под брендом Vitoone.

Когда удалены все отмеченные красным элементы, необходимо точки А и А` соединить перемычкой (это как раз те места, к которым подключается колба лампы). После этого необходимо домотать на трансформатор дополнительную обмотку, данный процесс практически ничем не отличается от переделки адаптера.

В некоторых моделях ламп размеры трансформатора не позволят домотать дополнительную обмотку, в этом случае выйти из затруднительного положения можно, используя дополнительный трансформатор, места подключения его первичной обмотки отмечены красными линиями.

Схема с указанием места подключения дополнительного трансформатора

Заметим, такой паяльник будет малогабаритный и легкий.

Чтобы вы смогли убедиться, в том, что сделать паяльник дешевле, чем приобрести его, приведем обзор стоимости в различных городах России и СНГ.

Обзор цен

При составлении таблицы рассматривались розничные цены на относительно недорогой паяльник Weller 8100 UC, стоимость моделей неизвестных китайских производителей не учитывалась, как и цена доставки.

Как видно из таблицы, цена на этот электрический импульсный паяльник в различных городах России и стран СНГ не сильно различается, такой результат объясняется большим количеством магазинов, торгующих через интернет.

Паяльник своими руками – практическое руководство по созданию паяльника и паяльной станции в домашних условиях

Паяльник – универсальный и полезный инструмент, который пригодится любому хозяину. Для его использования не требуется особых, специфических навыков, да и изготовить паяльник при желании можно из подручных средств. Ниже мы представим три самых актуальных инструкции, как правильно сделать паяльник своими руками в домашних условиях.

Вариант №1 – Используем резистор

Кто сказал, что сопротивление бесполезно? В нашем случае именно при помощи него мы создадим прибор, который будет работать с напряжением от 6 до 24 В.

Для его изготовления нам понадобится:

• Резистор с параметрами: R=20 Ом, P= 7 Вт;
• Пластина из текстолита (с её помощью создаём держатель);
• 2 куска медной проволоки, с разным сечением. Тонкий прутик пригодится, если нужно будет использовать меньшее жало, более толстый, в свою очередь, должен соответствовать внутреннему диаметру резистора.
• 1 отделённое кольцо пружинки (в качестве элемента крепления), винт и шайба.

Фото паяльника своими руками, а также всех элементов в отдельности, представлены ниже.

Порядок действий выглядит следующим образом:

В боковой части прута проделываем отверстие и создаём резьбу для винта. Кроме этого, нужно будет прорезать отдельную выемку для фиксирующей детали (пружинное кольцо, о котором было сказано выше).

С другой стороны (также торцевой) создаём отверстие по диаметру меньшего прута. Последний будет использоваться в качестве жала.

Согласно примеру (на фото), складываем детали между собой в общий механизм. Вставляем жало, доделываем крепёж, присоединяем шайбу и винт.

Из текстолитового полотна формируем ручку, на которой оставляем мини-отсек под провод и резистивный элемент. К месту, где находится доступ до нагревателя, подключаем шнур для включения в розетку.

Дополнительно подкручиваем узлы и проверяем прибор на работоспособность. Если всё было проделано правильно, и паяльник успешно работает, его можно применять для пайки стандартных радиоэлементов, а также простых микросхем. Миниатюрное изделие будет простым и удобным в эксплуатации.

Вариант №2 – Новый взгляд на шариковую ручку

С одной стороны, оригинальная, а с другой – вполне простая вариация самодельного прибора. Мы снова-таки берём источник сопротивления, только в этот раз нам понадобится не ПЭВ-резистор (как для первого типа изделия), а МЛТ. Рекомендуемые параметры: R=10 Ом, P=0.5 Вт.

Кроме него, нужно подготовить:

• шариковую ручку (подойдёт самая обычная);
• текстолитовую пластину (2-стороннюю);
• проволоку из меди (1 мм в диаметре);
• проволоку из стали (максимальный диаметр – 0,8 мм). Материал должен иметь оптимальную мягкость – не деформироваться сам
• по себе, но при этом, чтобы ему с помощью усилия можно было придать нужную форму;
• проводки для подведения электричества.

Процесс изготовления поэтапно:

Убираем лакокрасочное покрытие с внешней стороны резистора. Если покрытие не хочет сниматься, слегка нагреваем резистор.
Срезаем проволоку с одной стороны цилиндрической части резистора и проделываем вместо неё отверстие для нашего медного прута.

Важно! Проволока не должна находиться в контакте с чашкой, для этого отверстие просверливаем сверлом большего диаметра. Дополнительно создаём деликатный пропил для протекания тока, на самой чашечке резистивного элемента.

Выгибаем проволоку из стали так, чтобы она получила форму ручки. Создаём крепёжный участок с кольцом, диаметром, аналогичным тому, что мы выпилили на чашке. Из текстолитовой пластины вырезаем плату (пример внешнего вида показан на снимке).

Собираем конструкцию. Помещаем тонкое жало на подготовленный участок. При помощи специального материала (керамического) между жалом и тыльной частью резистора, формируем защитную прослойку. Это – необходимая мера, для того чтобы избежать риска прожигания детали.

Подключаем наш прибор к системе питания. Допустимые параметры: I=1 А, U=15 В.

Опять-таки, способ вполне доступный для реализации простому любителю. «Ингредиенты» можно достать из старой техники. При этом такие виды и комплектации самодельных паяльников без проблем смогут выпаивать детали поверхностного монтажа из стандартных печатных плат.

Вариант №3 – Задаём импульс

Этот способ для более продвинутых мастеров. Здесь вам понадобится умение читать чертежи среднего уровня. Схему и устройство паяльников данного типа рассмотрим на примере.

Главный плюс этого прибора – более высокая мощность, благодаря которой жало будет нагреваться гораздо быстрее, буквально за несколько секунд после подачи питания. Стержень, достигший оптимальной температуры, без проблем сможет растопить оловянный слой.

Есть вариант создать такой паяльник из блока питания с импульсом, используя прибор, встраиваемый в лампу дневного излучения. Нужно будет слегка усовершенствовать схему.

Итак, перечень материалов в нашем случае будет следующим:

Кольцо от импульсного преобразователя (материал – феррит). Важно: первичная совокупность витков на трансформаторном устройстве должна насчитывать 100 единиц, в идеале – не больше 120. Диаметр – 0,5 мм. Дополнительная обмотка – в виде единого витка медной шины, с максимально допустимым диаметром – 3,5 мм.

Провод из меди (диаметр: 1,5-2 мм). Используется для создания стержня.

Три вышеописанных варианта наиболее часто используются любителями для создания самодельных паяльных приборов. Дополнительно рекомендуем изучить видео о том, как сделать регулятор мощности и температуры для паяльника своими руками, стенд для закрепления устройства и т.п. периферийные устройства.

Если же выбирать, какой из трёх способов предпочтительнее, отметим, что первые два легче всего реализовать. Импульсное устройство получится создать не у каждого, да и в плане эксплуатации оно требует некоторых навыков. Но при этом и позволяет реализовать более серьёзные задачи. Поэтому выбор за вами!

Фото паяльников своими руками

Поделитесь с друзьями 😉

Импульсный паяльник своими руками: принципы действия, схема изготовления

Во многих магазинах сегодня можно приобрести паяльник за разумные деньги. Да и собрать такое устройство можно своими руками из деталей, имеющихся в доме практически у всех. Но всегда интереснее сделать что-то самому, чем покупать готовое. В данной статье рассмотрим, что же такое импульсный паяльник, отличия от обычного и как его проще всего сделать своими руками.

Импульсный паяльник необходим для монтажа (демонтажа) элементов электротехнических и электронных изделий. Нагревательным элементом является жало, которое изготовлено из медной проволоки (диаметр 1−3 мм) с покрытием иными металлами.

Разогрев жала происходит за счет пропускания через него тока низкого напряжения. Паяльник потребляет немного электроэнергии, т. к. ток через жало проходит исключительно во время пайки. Устройство имеет преобразователь сетевого напряжения с частотой 18−40 кГц.

Вторичная (силовая) обмотка соединяется с токосъемниками жала.

Основное отличие импульсного от обычного паяльника — то, что его не нужно всегда держать включенным для поддержания температуры. Нагревание жала осуществляется в течение нескольких секунд. Вот именно из-за этого устройство большую часть времени не расходует электричество.

Разновидности паяльников:

1. Индукционный;
2. Керамический;
3. Импульсный;
4. Аккумуляторный.

Паяльник своими руками: простые схемы сборки

Перед изготовлением паяльника своими руками следует определить, для чего конкретно он будет применяться и какие материалы имеются дома.

«Момент» из лампы-экономки

Составные части устройства:

• Преобразователь от энергосберегающей лампы (мощность 40 Вт);
• Трансформатор;
• Медная проволока;
• Корпус.

Характеристики преобразователя подходят для паяльника средней мощности. Безопасность устройства усиливается за счет штатного предохранителя и контроля перегрева на терморезисторе. Схема выходит очень компактной, и ее можно размещать в любом корпусе.

Трансформатор делается самостоятельно. Можно использовать ферритовое кольцо от сломанного электро-трансформатора. Первичную обмотку необходимо мотать из провода 0,5 мм, количество витков равно 100−120.

А силовую делать из проволоки сечением от 3 до 3,5 кв. мм. Сделать нужно один виток. К ней крепим жало из нихромовой или медной проволки (1,5 — 2 мм). Толщина последней обмотки должна быть больше толщины жала.

Далее, нужно придумать корпус устройству, сделать выключатель, и прибор готов.

Из китайского трансформатора

Для изготовления нужен либо исправный блок питания на двенадцать вольт, либо с перегоревшей вторичной обмоткой. Вполне подойдет любое китайское устройство.

Необходимо извлечь из корпуса схему, проверить исправность деталей. Преобразователь не трогаем, т. к. потребуется лишь изменить внешний вид трансформатора. Далее, удаляем вторичную обмотку, изготавливаем новую из медной проволоки (сечение должно быть 1,5−3 кв. мм). При маленьком сечении проволоку складываем вдвое.

Важно общее сечение, которое будет не меньше трех квадратов. Обмотка равна одному неполному витку. Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос. Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой).

Далее, схему вставляем в корпус.

В качестве ручки может подойти деревянная, от обычного паяльника. Возможны другие варианты, учитывая компактность устройства в целом. В ручку вставляем не фиксируемый выключатель.

Работа импульсного прибора основана на коротком замыкании вторичной обмотки, вследствие чего длительный нагрев способен привести к разрушению трансформатора и пожару. В связи с этим недопустим фиксированный пускатель.

Далее, нужно собрать устройство полностью и установить зажимы для жала (например, вставки из контактной коробки для проводки). Такой прибор выходит очень компактным и удобным в использовании мелких работ при пайке. Благодаря сменному жалу можно изменять его внешний вид.

Эти варианты являются лишь небольшой долей среди разнообразия схем изготовления импульсных устройств.

Важно понимать принцип действия:

1. Прибор, преобразующий электричество в высокочастотное напряжение;
2. Трансформатор понижающий, рассчитанный только на высокую частоту;
3. Вторичная обмотка, которая образует замкнутое кольцо с петлеобразным жалом.

Импульсный паяльник — надежное и экономичное устройство, а при выполнении своими руками еще и практически бесплатное. Да и в большинстве случаев самодельный инструмент сможет собрать даже электрик-новичок, не обладая профессиональными знаниями в работе с радиотехникой.
