Дифференциал для мотоблока: обгонная муфта и разблокираторы своими руками, как сделать редуктор и отключить колеса — чертежи

Неотъемлемой частью силового привода любого транспортного средства, имеющего несколько колес на одной оси, можно считать дифференциал для мотоблока. Назначение этого механизма – распределение мощности между колесами в зависимости от сопротивления качению, что крайне необходимо при прохождении поворотов.

Так как колесо, проходящее внешнюю дугу траектории поворота, за то же время проходит больший путь, чем колесо, следующее по внутренней дуге, оно должно вращаться быстрее, в противном случае произойдет его пробуксовка.

Таким образом, лишенная дифференциала ось будет стремиться спрямить свое движение, и этот эффект выражается тем сильнее, чем больше расстояние между колесами.

Варианты механизмов распределения мощности

Конструктивно наиболее простым способом решения возникающей из-за жесткой связи колес проблемы является применение обгонных муфт, которые позволяют колесу вращаться быстрее, чем приводящае его в движение ось.

Обгонные муфты

Этот механизм является общеизвестным во всех своих вариациях: как с храповым механизмом (втулка велосипедного колеса), так и с расклиниванием роликами (бендикс электростартера).

Применяются обгонные муфты и в силовом приводе ряда автомобилей с подключаемыми осями. Однако, такое решение имеет характерную особенность: при прохождении поворота обгонная муфта рассоединяется на колесе, идущем по внешнему радиусу, так как оно стремится вращаться быстрее приводного вала.

Для облегчения же вхождения в поворот, напротив, большая часть крутящего момента должна сообщаться именно ему.

Но он и заметно сложнее в производстве, а также требует принудительной полной или частичной блокировки на бездорожье, так как в противном случае перераспределяет всю мощность на буксующее колесо.

Необходимость дифференциала

Многие работы, производимые при помощи мотоблока (например, культивирование), предполагают его прямолинейное движение. В этом случае прекрасно работает жесткий привод на оба колеса, значительно удешевляющий и упрощающий мотоблок.

При необходимости частых крутых разворотов мотоблок такого типа потребует приложения заметных физических усилий – одно из колес будет тормозить грунтозацепами, и мотоблок придется накренивать, вывешивая внешнее колесо в воздух.

Особенно это тяжело, если мотоблок имеет широкую колею и достаточно большой вес.

Как сделать самодельный дифференциал для мотоблока своими руками – чертежи

Как сделать дифференциал для мотоблока своими руками? Как правило, эксплуатация мотоблока не требует обеспечения длительного вращения колеса относительно приводной оси.

Благодаря этому распространены часто называемые “полудифференциальными” схемы, которые обеспечивают возможность свободного поворота колеса относительно оси на определенный угол.

Более подробно о “полудифференциале” смотрите на видео:

Простейший механизм в этом случае выглядит как крепящаяся на оси мотоблока втулка с поперечной прорезью. Внутрь этой втулки вставляется короткая ось, фиксируемая от выпадения завернутым в ее тело через прорезь болтом, а уже непосредственно на ось крепится колесо.

При этом при движении мотоблока приводная ось проворачивает втулку свободно до тех пор, пока задний край прорези не упрется в болт, и в дальнейшем через него передает крутящий момент на ось.

Культивация почвы — это одно из основных агротехнических мероприятий, которое является обязательной частью годового режима обработки почвы. Перейдя по ссылке ознакомитесь с удобным и практичным культиватором Лоплош.

Снегоход позволяет оперативно и комфортно перемещаться по снегу из одного пункта в другой, при этом, ещё и перевозя пассажира или какой-либо груз. Здесь модельный ряд и цены снегоходов Ямаха 2016 года.

От своевременного и качественного применения специальных средств при выращивании урожая зависит качество выращенной продукции, ее продуктивность, и, в конечном итоге, отдача от финансовых и физических вложений. Тут узнаете, как сделать опрыскиватель своими руками.

Во время поворота колесо, стремясь обогнать привод, продвигает болт вперед по прорези, разрывая передачу крутящего момента, а угол легкого поворота мотоблока зависит от длины прорези.

Чертежи этих самодельных дифференциалов широко распространены в интернете.

Недостатком описанной конструкции являются относительно малый возможный угол свободного проворота колеса (не более 240 градусов), так как поперечный паз сильно снижает общую прочность механизма, и большое внутреннее трение, особенно при неизбежном попадании внутрь втулки грязи.

Наиболее часто удлинители со свободным ходом используются на легких мотоблоках, наподобие Нивы.

Дифференциал для мотоблока “Салют”

Дифференциал для мотоблоков Салют и ему подобных Техас, Прораб, Викинг, Форза, Садко, Дон, Хутер, Профи, имеющих относительно большую массу, имеет несколько более сложную конструкцию, но и больший угол свободного хода – в пределах 330 градусов.

Это обеспечивается тем, что зацепление осуществляется выступами на удлинителе приводной оси и на закрепленной на нем свободно вращающейся ступице, снабженной шариковыми подшипниками. Соответственно, ступица может сделать почти полный оборот относительно оси, пока не упрется в противоположный край выступа.

Разворачивать мотоблок с такими дифференциалами ощутимо легче.

Ряд конструкций позволяет колесам свободно проворачиваться относительно оси и более чем на один оборот. Например, дифференциал мотоблоков “Фермер” представляет собой две муфты, управляемые рычагами на руле.

При необходимости владелец мотоблока может расцепить нужную муфту, позволив соответствующему колесу вращаться сколь угодно долго.

Общие советы

Начнем с простейшего варианта в виде удлинителя оси с поперечным пазом. Он будет достаточно надежным, даже будучи изготовленным из доступной низкоуглеродистой стали.

Удлинитель оси

Сцепляющий составные части удлинителя болт лучше использовать с головкой под внутренний шестигранник и фрезеровать паз с шириной, равной ее наружному диаметру.

В этом случае, во-первых, отсутствуют выступающие части, способные намотать на себя траву, во-вторых, затянутый до упора болт не будет расшатываться со временем.

Зазор между втулкой и удлиняющей осью нельзя делать слишком малым, так как при возникновении коррозии они прикиснут друг к другу. Очень желательно разместить на втулке пресс-масленку для безразборной смазки конструкции.

Чистовая обработка отверстий под подшипники в ступице должна производиться после того, как к ней будут приварены фланец и ограничитель угла поворота из-за неизбежного коробления детали при сварке.

Самостоятельное изготовление дифференциала для мотоблока нельзя назвать технически сложной задачей, и это доказывают как опыт множества владельцев садовой техники, так и то, что распространенные предложения в интернет-магазинах копируют изначально кустарные конструкции.

Вложенные затраты труда же быстро окупятся облегчением эксплуатации мотоблока.

Муфта своими руками или

Форум NAG.ru по праву считается местом сбора представителей телекоммуникационной отрасли со всей нашей необъятной матушки-России. Полистав страницы и просмотрев темы можно наткнуться буквально на пласты уникальной информации из первых уст.

Например, как изготовить неплохую муфту для кабеля из подручных средств. Технари, как правило, люди увлекающиеся и к тому же изобретательные. Поэтому если перед ними поставить соответствующую задачу, то их, как говорится, «понесет», что и не остановишь. Именно такая задача и была поставлена одним из форумчан, на которую он тут же получил живейший отклик и массу предложений.

Итак, что же делать если у вас есть несколько кусков оптического кабеля длиной от 100 до 250 метров, которые необходимо подвесить на семиметровые столбы. Для этой цели у вас есть крепежные муфты, но нет соединительных. Как же из подручных средств сделать самодельную муфту для соединения двух концов кабеля?

Вообще огромной кладовой решения подобных задач является раздел «Ужастики» на NAG.ru. Именно там можно воочию увидеть всевозможные изобретения «кулибиных» от телекома.

Вот удачный кадр, присланный нам еще в далеком 2011 году с Украины. Как предположил автор фотографии, подрядчики, выполнявшие работу по заказу «Киевстар», видимо, решили сэкономить себе на бутылку, сотворив «сие чудо мысли».

Продолжающийся уже третий год военный конфликт на Украине вынудил местных операторов связи пускать в ход инженерную мысль.

«Во время войны, когда с поставками было туго. Мы делали муфты из пластиковых труб для канализации (взяли с форума образец), так скажу получались лучше заводских», — пишет пользователь top 1351.

В результате получились такие вот довольно качественные оптические муфты. С отличной защитой от влаги.

Использование пластиковых труб в качестве муфты для кабеля явления не редкое. Очевидцы и вовсе утверждают, что некоторые провайдеры строят свои сети, целенаправленно используя подобные поделки. Например, по словам некоторых форумчан, этим грешат провайдеры города Серпухов, где оптические муфты из пластиковых труб висят повсюду.

«Ехал через Серпухов в сторону Дугны- там куча таких муфт», — пишет пользователь dIMbI4.

«В Серпухове один из операторов и 2-3 а ля пионернета так и строят. В некоторых еще и коммутаторы внутри стоят», — пишет пользователь под ником ShumBor.

Фото с одного из наших «Ужастиков»


Простой рецепт создания муфты из материалов, которые, казалось бы, к телекому никакого отношения не имеют, предлагает один из форумчан под ником Bachaa.

Берем пластиковую канализационную муфту

Обыкновенные хомуты можно использовать в качестве крепежа к опоре.

А вот и вводы для кабеля.

Кассету же можно купить в «НАГе».

По подсчетам, получается примерно 400 рублей за муфту. Неплохо, при средней цене оптической муфты около тысячи рублей.

Гвозди, проволока и брусок

Как считает пользователь нашего форума Alex 8031, для того, чтобы наскоро укомплектовать кабель в муфту, можно использовать практически любые подручные средства, чем тратить условные полторы тысячи рублей при каждом обрыве кабеля.

Берется стандартная проходная муфта для кабеля ТПП 100х2, можно 50х2 (такие сейчас не пользуются спросом и стоят от 30 до 50 рублей).

«В качестве кассеты используем кусок штакетины с ближайшего забора (отпиливается до размеров, чтоб потом закрывалась муфта). На концах бруска двумя сантехническими хомутами или проволокой (для жесткости) крепятся концы кабеля.

По бруску забивают несколько мелких гвоздей для крепления гильз — годится для кабелей 4-8 волокон, после сварки и укладки гильз между гвоздей и выкладки запасов волокон, это чудо герметизируется стандартным способом (термоусадка либо традиционная заварка как в советские времена)», — пишет Alex 8031.

«Ну не покупать же при каждом порыве 2 муфты по 1500 и кусок кабеля на пролет, да ещё и думать, а как потом эстетично закрепить эти муфты на столбах, чтоб не портили интерьер местной улицы. А так — подтянул запасы и все дела», — считает Alex 8031.

В кризис всегда приходится задумываться о том, как сократить расходы желательно без ущерба для работы.

Финансовые кризисы в мире в последние годы идут один за другим, поэтому вполне можно воспользоваться методами, предложенными ранее.

Этот рецепт создания оптической муфты был опубликован в одном из обзоров «НАГа» в далеком 2007 году. Примечательно, что инициатором такого способа изоляции пайки кабеля стало именно руководство одного из провайдеров.

Для изготовления муфты взяли обычную пластиковую трубу диаметром 25-30мм. Труба режется на отрезки длинной ~20см. По краям трубки прорезаются отверстия под пластиковые стяжки, с одной стороны для крепления кабеля, с другой стороны для крепления оптических патчкордов.

Очистить волокно ~25см, так чтобы трубка модуля выступала от общей оболочки кабеля на 8 см. После сварки и усадки гильз, гильзы крепятся к трубке модуля, волокно укладывается восьмеркой и закрепляется монтажным скотчем.

Далее надевается трубка (муфта), патчкорды и кабель закрепляются стяжками, трубка с торцов заделывается сырой резиной и вся конструкция обматывается изолентой для большей эстетики.

Муфта крепится к задней стенке ящика.

Когда на муфту просто нет средств

Еще более далекий 2005 год. Практически начало восхождения провайдинга в России. Небольшой начинающий свою деятельность провайдер столкнулся с проблемой нехватки кабеля при прокладке сети. Было решено не озадачиваться поисками более длинного кабеля и не заниматься его прокладкой, а попросту нарастить недостающие метры.

Естественно, что на месте сращивания необходимо было установить герметичную муфту, но откуда у небольшой организации такие деньги. Муфту решили делать из подручных средств, для чего приобрели герметичный бокс, а также два герметичных ввода для кабелей.

Волокна сращивали механическими слайсами, после чего слайсы крепили к боковым стенкам бокса с помощью липучки.

Вот такая симпатичная коробочка получилась.

Еще один наглядный пример использования пластикового бокса в качестве муфты:

Тихий ужас

Говорят, что некоторые провайдеры Красноярска в качестве муфты используют обыкновенные кабель-каналы, куда кабель крепится хомутами. Такие «муфты» можно даже повстречать на опорах.

Один из самых распространенных вариантов изготовления муфты — это использование пластиковой бутылки. Например, берется бутылка 2-2,5 литра. У нее отрезается дно. Кабель заводится через горлышко, которое изолируется. Все это сваривается и монтируется с обрезанным дном. Схожих фотопримеров достаточно в наших «ужастиках».

Напоследок подборочка «картонного» ужаса.

Картонная муфта на месте дислокации

Еще один пример муфты

Вот такую изобретательность и откровенную безалаберность можно повстречать на просторах нашей страны, где обширной сетью тянутся оптические волокна, позволяющие нам качать наши любимые фильмы, «лайкать» фотографии друзей в социальных сетях и общаться в чатах. За это спасибо всем тем, кто стоял у истоков телекома в нашей стране и продолжает развивать сети несмотря ни на что.

Как сделать обгонную муфту своими руками — Справочник металлиста

Муфта свободного хода или обгонная муфта – это механическое устройство, основная задача которого – предотвращение передачи крутящего момента к ведущему валу от ведомого в моменты, когда ведомый вал начинает вращаться более быстро. Муфта также используется в тех случаях, когда необходимо передать крутящий момент лишь в одну сторону. Рассмотрим принцип действия, компоненты муфты, а также ее преимущества и недостатки.

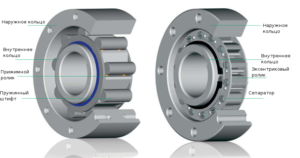

Некоторые виды обгонных муфт

Обгонные муфты, как правило, имеют несложную конструкцию. Для включения/выключения муфты не требуется каких-либо дополнительных исполнительных механизмов.

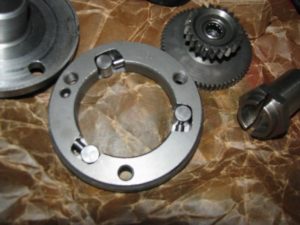

Самыми простейшими обгонными муфтами можно считать роликовые и сухариковые.
Роликовая муфта получила широкое распространение в технике благодаря своей простоте, бесшумности в работе и высокой надёжности:

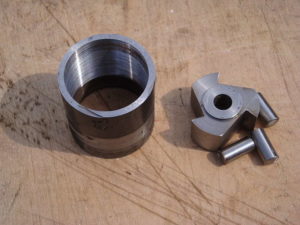

Обгонная роликовая муфта

Муфта состоит из двух колец – внутреннего и внешнего.

В углублениях внутреннего кольца, который является ведущим валом, установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение, в результате чего внешнее кольцо начинает вращаться синхронно с внутренним.

При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом, которое, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм (трансмиссию).

Самым очевидным является применение обгонных муфт на велосипедах – именно благодаря этим несложным устройствам велосипедисты избавлены от необходимости всё время крутить педали. При отсутствии обгонной муфты на ведущем колесе жёсткое соединение ведомой звёздочки и ступицы колеса педали бы вынуждены всё время крутиться.

Впрочем, на «живом примере» можно более наглядно объяснить и описать принцип действия обгонных муфт, используя в качестве примеры и других образцов использования муфт, попутно рассмотрев некоторые варианты их устройств и предназначение в работе того или иного механизма.

Как долго работает обгонная муфта?

К сожалению, как и любой механизм, обгонная муфта не является вечной и рано или поздно она выходит из строя. Обычно, специалисты рекомендуют менять этот узел каждые 100 тысяч километров пробега.

Какие поломки наиболее часто встречаются? Есть несколько вариантов:

• муфту клинит и она перестаёт экономить ресурс ремня генератора;
• обоймы муфты не входят в зацепление вовсе, из-за чего вращение вообще не передаётся на вал.

В первом случаем вы рискуете быстро потерять ремень, а с ним, скорее всего, и натяжитель, а во втором – генератор перестанет выполнять свои прямые функции по питанию электросистемы автомобиля.

Как бы то ни было, если вы услышали из под капота необычный свист или дребезг, а также если генератор перестал подзаряжать аккумулятор и питание электросистем отсутствует – вполне вероятно, что обгонная муфта вышла их строя, и самое время заехать в автосервис для её замены.

Коллеги-автолюбители, я думаю мы с вами выяснили что такое обгонная муфта генератора для чего нужна, что это вообще такое и как она работает.

Зачем нужна и как работает

Этот механизм называется — обгонной муфтой. Устанавливается на шкив генератора, имеет не большой корпус (есть очень компактные модели).

Конструкция и принцип работы очень прост, есть две обоймы внешняя и внутренняя:

• Внешняя — находятся в зацеплении со шкивом
• Внутренняя – находится в зацеплении с якорем (валом) генератора

Между двумя этими  обоймами располагается слой из нескольких «уровней» специальных роликов. Один — это слой игольчатых подшипников, другой – это специальные профилированные фигуры, которые «катаются» по своей обойме – выполняют роль стопорного устройства.

Собственная основная рабочая нагрузка идет именно на «стопорные ролики». Когда в момент воспламенения топлива в цилиндрах коленвал начинает разгонять внешнюю обойму, то эти стопорные элементы – ЗАМЫКАЮТСЯ, тем самым связывая внешнюю и внутреннюю часть, то есть начинает раскручиваться и якорь генератора.

НО после того как в цилиндрах мотора нет ВОСПЛАМЕНЕНИЯ, а происходит сжатие или отвод отработанных газов, тогда КОЛЕНВАЛ как бы притормаживается, внутренняя обойма (которая связана с якорем), начинает обгонять внешнюю (связь с ремнем).

Посмотрите полезное видео, оно полностью вам объяснит этот принцип.

Тем самым, нет губительного влияния инерции, проскальзывания ремня, и прочих негативных моментов. Обгонная муфта РЕАЛЬНО уберегает ременную передачу, и НАМНОГО продлевает ресурс.

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

ЗАПОМНИТЕ – ресурс примерно 100 000 километров, бывает чуть больше, но после этого ее желательно заменить и НЕ ТЯНУТЬ С ЭТИМ.

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму.

В этом случае диагностика намного сложнее, только при съеме генератора.

Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Преимущества и недостатки

автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления)Обгонная муфта имеет следующие преимущества:

• с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины
• простота конструкции

Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами.

Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь.

При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.

Обгонная муфта не лишена недостатков. Минусы роликового механизма свободного хода следующие:

• невозможность регулирования
• строгая соосность валов
• повышенная точность изготовления

Обгонная муфта с храповым механизмом имеет следующие недостатки:

• главный недостаток – удар при зацеплении собачки с зубьями. Из-за этого такой тип механизма свободного хода не может быть применен в узлах, работающих с большими скоростями, или в случаях, когда требуется большая частота включений
• храповый механизм вращается с характерным шумом. Отметим, что сейчас имеются механизмы, в которых собачка при движении по часовой стрелке не задевает храповое колесо и, соответственно, не издает шума
• из-за больших нагрузок зубья храпового колеса стираются, после чего обгонная муфта выходит из строя

Применение муфты

Механизмы свободного хода нашли широкое применение в узлах автомобилей различных производителей. Итак, обгонная муфта присутствует в:

• системах запуска двигателя внутреннего сгорания (ДВС): здесь устройство свободного хода является частью стартера. В момент, когда двигатель запустился и набрал рабочие обороты, муфта отключает от него стартер. Без муфты коленчатый вал двигателя мог бы повредить стартер
• АКПП классического типа: в них механизм свободного хода является частью гидротрансформатора – устройства, которое отвечает за передачу и изменение крутящего момента от ДВС к коробке передач
• генераторах — здесь муфта выступает в качестве защитного компонента, ограничивая передачу крутильных колебаний от коленчатого вала ДВС. Также муфта нейтрализует колебания на ремне генератора, снижает шумность ременного привода. В целом, здесь механизм свободного хода существенно продлевает срок службы генератора.

Как сделать обгонную муфту своими руками?

Муфта свободного хода или обгонная муфта – это механическое устройство, основная задача которого – предотвращение передачи крутящего момента к ведущему валу от ведомого в моменты, когда ведомый вал начинает вращаться более быстро. Муфта также используется в тех случаях, когда необходимо передать крутящий момент лишь в одну сторону. Рассмотрим принцип действия, компоненты муфты, а также ее преимущества и недостатки.

Обгонная муфта генератора: все об устройстве и неисправностях

Муфта свободного хода, иначе называемая обгонной муфтой – это один из важных компонентов автомобильных генераторов, призванных предотвратить передачу крутящего момента ведущему валу в тех случаях, когда скорость вращения ведомого вала становится слишком большой. Кроме того, данная муфта включается в работу в случае, когда крутящий момент нужно передать в одну сторону. Об устройстве муфты свободного хода, ее неисправностях и методике выбора новой детали – в материале Avto.pro.

Подробнее об устройстве

Теперь рассмотрим устройство обгонной муфты в подробностях. Несмотря на то, что ее схема может показаться довольно простой, это по-своему сложное устройство, каждый элемент в котором четко подогнан к смежному и выполняют свою роль. Итак, вот что включает в себя обгонная муфта автомобильного генератора:

• Внешняя обойма, имеющая на внутренней поверхности специальные пазы;
• Ряд пружин на внешней обойме, выталкивающих ролики;
• Внутренняя обойма;
• Ролики, передающие крутящий момент при замыкании обойм.

Существуют также храповые муфты, в которых на внутренней поверхности имеются однонаправленные зубья вместо пазов с роликами.

Как и случае более распространенных роликовых муфт, в храповых механизмах имеется собачка, которая прижимается к внешнему кольцу усилием пружины, тем самым замыкая обоймы и позволяя им вращаться содинаковой частотой.

Как несложно догадаться, подобные муфты работают автоматически – за смыкание колец отвечают исключительно механические элементы, что обеспечивает всему устройству не только быстродействие, но еще и высокую износоустойчивость.

Признаки неисправности муфты свободного хода

Как уже было указано выше, муфта генератора может «откатать» порядка 100 тыс. км. Нередки случаи, когда она выходит из строя раньше положенного срока.

Автолюбителю стоит понимать, что выход муфты из строя нужно продиагностировать как можно скорее. Если проблему игнорировать, стоит ожидать возникновения неисправностей и с элементамиременной передачи генератора.

Вот на какие признаки поломки стоит обратить внимание:

• «Прыжки» ременной передачи, которые водитель вряд ли перепутает с чем-то еще;
• Повышение шумности работы генератора и ремня (особенно на высоких оборотах);
• Треск при запуске и остановке работы ДВС;
• Легкая вибрация авто при движении на небольшой скорости или при работе кондиционера.

Поломок может быть две: муфта постоянно сцепляет обоймы или, напротив, позволяет им вращаться свободно вне зависимости от условий. Здесь понадобится несколько проверок.

Мы рекомендуем провести самую простую проверку, так как для полной диагностики придется снимать генератор и проводить над ряд манипуляцией.

Без инструментов и специальных знаний рядовой автолюбитель сможет провести лишь одну проверку: застопорив ротор генератора отверткой или внутреннюю обойму пальцами, прокрутить внешнюю обойму в обоих направлениях.

Нормально работающий механизм не должен прокручиваться в двух направлениях. Мы рекомендуем не проводить более сложную проверку самостоятельно. Лучше обратить внимание на ряд косвенных признаков поломки муфты. Среди них: мерцание значка батареи на панели и постоянный недозаряд аккумулятора.

Выбор нового механизма

Подобрать новую муфты свободного хода генератора на деле не очень сложно. У автолюбителя есть несколько вариантов поиска. Мы рекомендуем для начала поискать информацию в интернет-магазинах и сохранить коды подходящих запчастей – в будущем они могут оказаться крайне полезными. Нужную деталь можно найти в офлайн- или же онлайн-магазинах запчастей по:

• VIN-коду;
• Параметрам автомобиля (марка, модель, год, двигатель);
• Каталожному номеру запчасти.

Практика успела показать, что в покупке оригинальной запчасти нет необходимости. Обгонные муфты для первичной комплектации автомобилей производит ограниченное число фирм. Они же представлены и на вторичной рынке.

На вторичном рынке их продукция реализуется под именами собственных брендов. Хоть качество неоригинальных запчастей может немного уступать качеству оригиналов, их стоимость оказывается намного более демократичной.

Стоит обратить внимание на обгонные муфты под именами таких брендов:

• Valeo (Франция);
• INA (Германия);
• Gates (США);
• Magneti Marelli (Италия);
• LUK (Германия).

Более дешевые, но при этом не настолько качественные аналоги предлагают WAI (США), Nipparts (Нидерланды), ERA (Италия), ZEN (Бразилия), Lynxauto (Япония).

Особенно распространены муфты от Lynxauto, однако многие покупатели сходятся во мнении о том, что это далеко не японский продукт – качество запчастей данного бренда может сильно варьироваться. Мы рекомендуем покупать муфты от производителей, которые одновременно являются конвейерными поставщиками.

При покупке автозапчасти имеет смысл проверить каждое изделие на предмет механических дефектов, а также посмотреть страну производства (в случае упаковщиков страна может отражать качество изделия).

Установка новой обгонной муфты генератора

Если вы убедились в том, что проблему генератора можно решить только установкой новой муфты, а запчасть уже есть на руках, стоит подготовиться к ремонту. Для снятия старой муфты наверняка потребуются специфические инструменты. Для работы с генератором вам необходимо подготовить следующее:

• Специальный ключ, для которого нужна насадка с многогранником и двухстороння бита;
• Ключ на 14 и на 17;
• Головка ATA-0415;
• Вороток Torx. С ним могут возникнуть проблемы, так как крепежи типа «Торкс» не очень распространены.

Заменить обгонную муфту можно как снимая генератор, так и не прибегая к демонтажу – здесь все зависит от вашего желания. Впрочем, стоит отметить, что в случае работы сустановленным генератором вам наверняка придется импровизировать.

Пространство для маневра будет крайне небольшим, а работать придется сразу в двух направлениях, так как муфту нужно будет прокручивать в одну сторону, а вал генератора в другую (или удерживать его неподвижным).

Вот что необходимо сделать:

• Отсоединить «минус» от АКБ;
• Подобраться к ремню генератора и ослабить его;
• Открутить гайку крепления муфты одним инструментом, параллельно удерживая или же прокручивая вал в другую сторону;
• Снять муфту и поставить на ее место новую;
• Затянуть муфту усилием порядка 80 Нм.

Если у вас не получается снять муфту с генератора, который не был демонтировать, то агрегат стоит снять и повторить попытку.

Метод снятия и установки обгонной муфты при этом не сильно изменится – вам все также придется удерживать вал / прокручивать его в обратном направлении.

Также учитывайте, что новая муфта должна быть защищена пластиковой крышкой. Не забудьте ее установить. Если в комплекте такой крышки нет, то стоит докупить ее отдельно.

Вывод

Обгонная муфта является очень важным компонентом генератора. Без нее ременной привод выходил бы из строя едва ли не ежегодно, что делало бы эксплуатацию автомобиля не только менее удобной, но и намного более затратной. Несмотря на простоту, такие муфты тоже выходят из строя.

Подобрать запчасть для ремонта несложно, но вот с ее установкой могут возникнуть проблемы. Вам понадобятся специфические инструменты и насадки к ним, так что если всего необходимого на руках нет, лучше обратиться к квалифицированному ремонтнику.  Что касается запчастей для ремонта, то найти их совсем несложно.

В этом особенно помогают интернет-магазины.

С полной версией статьи можете ознакомиться здесь
