Роликовый нож для листового металла своими руками – самодельный инструмент, востребованность в котором растет с каждым днем, что объясняется продуктивной скоростью работы подобного устройства и его простой конструкцией. Механическая основа предельно проста, и основывается на вращающихся в противоположных направлениях двух ножах по металлу, вдавливающихся в стальную плоскость заготовки, что приводит к ее разрезке.

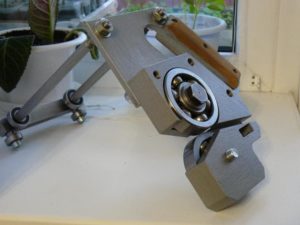

Роликовый нож для листового металла своими руками

Классическая конструкция предусматривает установку крутящихся дисков сверху и снизу, классификация которых происходит по материалу изготовления:

• Параллельно расположенные роликовые ножи – служат при нарезке стального полотна на полосы, с сохранением хорошего качества заготовки.
• Роликовые ножи с одной наклонной кромкой — такая конструкция помимо нарезки, позволяет вырезать заготовки с округлыми формами.
• Роликовые ножи с несколькими наклонными кромками — сохраняя маленький радиус, помогает изготавливать детали с изогнутыми линиями и округлыми формами.

Конструкция

Роликовые ножницы по металлу, своими руками собранные дома, имеют общую суть, которая остается неизменной — это наличие режущего ножа. Изготавливается он из стальных сплавов с максимальным порогом прочности и другими характеристиками которые должны быть выше по сравнению с аналогичными параметрами у стали, которая будет обрабатываться на станке для резки.

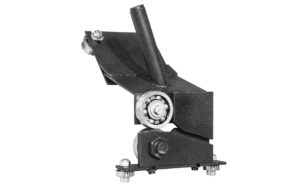

Устройство роликового ножа

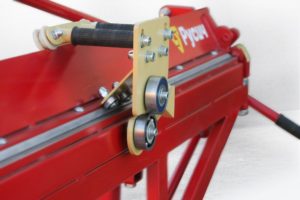

На практике известно, что выпущенные на фабрике роликовые ножи для резки металла имеют ресурс около 30 км стальных листов, с оговоркой на максимальную толщину листа, которая не будет превышать 0,5 мм.

Соответственно если толщина материала выше, то и долговечность инструмента снижается. Однако ничто не мешает заточить инструмент и продлить тем самым ресурс его эксплуатации.

Необходимые материалы

Станок для резки листового металла, своими руками сконструированный дома, нуждается в ножах, спектр материала изготовления которых очень широк, и выбор одного из них главным образом зависит от вида и толщины материала, которые необходимо будет резать.

Если работать придется с не самой прочной, тонкой листовой сталью, как например, алюминий, то идеальным вариантом станут самые простые подшипники.

Но для нужного функционала роликового ножа им не хватает заточки, которую следует провести самостоятельно по всему торцу будущего инструмента.

Изготовление роликового ножа по металлу своими руками

Для упрощения работы с инструментом и предания ей удобства неплохо бы оснастить листорез направляющей плоскостью.

Изготовление и установка данной детали не составляет большого труда, и взамен она очень упростит весь процесс. На выходе получается универсальный станок с роликовыми ножами, который может взаимодействовать с другим металлообрабатывающим оборудованием, которое так же без проблем конструируется в условиях дома.

Продающиеся в магазине фабричные модели резаков, даже в стандартной комплектации, обойдутся в большую сумму. Цена предложенных на рынке моделей стартует от 20000 руб. Такие условия не выгодны в приобретении инструмента для домашнего использования или в небольшую мастерскую, да и использоваться он будет крайне редко.

Для начала конструируется основное тело инструмента, которое каждый подбирает под себя. Изготавливается главный атрибут станка – роликовый нож для листового металла.

Материал из которого будет изготовлена деталь напрямую воздействует на долговечность и производительность агрегата. Как упоминалось выше характеристики прочности должны быть значительно выше аналогичных характеристик нарезаемого им материала.

В ином случае минимальной проблемой станет низкокачественный рез, вынуждающий мастера чистить и обрабатывать кромки каждой нарезанной заготовки.

Схема для сборки роликового ножа

Своими руками, роликовые ножницы по металлу, в большинстве своем, изготавливаются из подшипников. Заточка торцов детали формирует режущие поверхности.

При наличии навыков обработки железных сплавов изготовление подобного устройства займет максимум чуть более недели, включая настройку агрегата.

Особенности резки металла дома

Дисковые ножи являются прекрасной заменой ножниц по металлу, имея за собой ряд преимуществ:

• Малые габариты и размеры.
• Конструкционная простота.
• Легкая регулировка.
• Удобство и возможность работать с большим ассортиментом материалов.

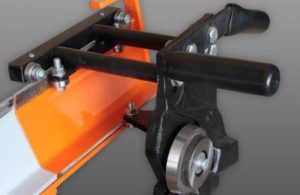

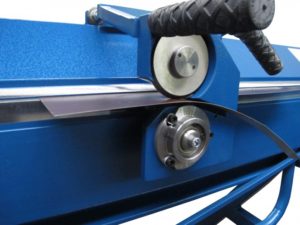

Резка металла роликовым ножом

Резка листового металла, своими руками, в домашних условиях обычно проводиться фрезами или сверлами. Конечно, подобный подход помогает придать детали нужные очертания, а заодно отполировать поверхность.

Однако гораздо практичнее будет своими руками один раз сконструировать станок с роликовыми ножами (если конечно речь касается не разрезания металлолома, так как там аккуратность не столь важна), уменьшая тем самым как время, отведенное на обработку, так и минимизируя количество мусора и дефектов, которые могут возникнуть при использовании ручного инструмента. Если говорить проще — дисковые ножи прекрасная замена ножницам по металлу и даже промышленной гильотине.

Основные виды резки металла

Резка металла представляет собой процесс разделения материала на части. Таким способом производится раскрой металлических листов или отрезка сортового проката.

Воздействием режущего инструмента на металл создаются заготовки для дальнейшей обработки. По разработанным чертежам формируется конфигурация поверхности. Для обработки металла резанием необходимо оборудование.

Это могут быть ручные инструменты, механические станки или приспособления, обеспечивающие нагрев материала.

Газокислородная резка

Способы резки

Существует несколько способов разделения материала. Технология зависит от оборудования, применяемого в процессе работы. Выделяют следующие виды резки металла:

• ручную;
• гидроабразивную;
• термическую.

Ручная резка металла

Ручное резание металла не является высокоэффективным и в промышленных масштабах не используется. При ручной резке используются следующие инструменты:

• ножницы;
• ножовка;
• лобзик;
• болгарка.

Гидроабразивная резка металла

Гидроабразивный способ резки основан на воздействии струи воды, смешанной с абразивными частицами, на обрабатываемую заготовку. Давление подаваемой жидкости составляет 5000 атм. К преимуществу такой резки металла относится возможность получения разнообразных линий. Обработке подвергаются сплавы определенной марки с небольшой толщиной листа.

Термическая резка металла

Резание металлов горячим способом основано на отсутствии контакта между инструментом и заготовкой. Горячая струя расплавляет и разделяет материал в нужном месте.

К видам термической резки относятся:

• газокислородная;
• лазерная;
• плазменная.

Газокислородная резка

Газокислородная резка состоит из 2 этапов:

• В место реза направляется струя пламени, которая выходит из резака. В качестве горючего материала используется ацетилен.
• После разогрева идет подача кислорода, который прорезает размягченную металлическую поверхность. Параллельно удаляются окислы.

В процессе работы расстояние от нижней точки резака до поверхности изделия должно оставаться постоянным. От этого зависит качество реза.

Для этой цели используются лазерные резаки. Процесс основан на подаче лазерного луча в точку поверхности. Происходит фокусирование тепловой энергии. Ведется прогрев участка, расплавление материала и последующее его испарение. При перемещении луч разрезает поверхность.

К недостаткам способа относится возможность работы с изделиями низкой теплопроводности и небольшой толщины.

Лазерная резка металла

Плазменная

В качестве оборудования для плазменной резки используется плазматрон. Через имеющееся в нем сопло под высоким давлением выходит кислород. Его температура составляет до 20 тыс. градусов.

Ширина пучка 3 мм. Происходит нагрев участка поверхности, его частичное выгорание и выдувание расплава.

К преимуществу метода относится высокая скорость реза и возможность работать с заготовками до 150 мм толщины.

Механическая резка металла

Механическая резка металла осуществляется с помощью воздействия специальной стали с высокой степенью закалки. За счет большой твердости инструмент разрезает изделие.

При резке используются такие виды оборудования:

• ленточная пила;
• гильотина;
• дисковый станок.

Резка ленточной пилой

Ленточная пила представляет собой полотно, которое закрепляется в специальном оборудовании. Материал инструмента такой же, как и у ручного изделия. На одной стороне расположены зубцы. В процессе работы двигателя станка идет вращение шкивов, благодаря которому происходит непрерывное движение ленты.

В процессе работы наблюдается небольшой отход, потому что ширина полотна составляет 1,5 мм. Возможна резка как листового металла, так и круглых заготовок.

Ударная резка металла на гильотине

Гильотинная резка металла используется для подготовки заготовок из листовой стали при штамповочных операциях. Разрезаемое полотно располагается на горизонтальной поверхности, подается до упора и разрезается гильотинными ножницами по всей ширине одним ударом.

Важно то, что ножи прикасаются к листу не по всей длине поверхности. Верхний инструмент располагается под углом. Соприкосновение с металлом идет в 1 точке, которая перемещается по всей длине реза. Процесс напоминает работу обыкновенных ножниц.

Резка на дисковом станке

В качестве рабочего инструмента используется диск. По его наружной поверхности располагаются зубья. Сверху стоит защитный кожух. В качестве привода используется электродвигатель, который приводит во вращение диск. Получается срез высокого качества.

По такому же принципу устроены труборезы, которыми разрезаются трубы. В процессе работы идет постоянный поворот заготовки на 360 градусов. Есть возможность делать срезы под разными углами.

Инструменты для резки

При работе в домашних условиях важно знать, чем режется металл. Чаще всего используются ручные ножницы или ножовка. Для промышленности требуются станки, с установленной на них пилой или гильотиной. Это связано с большими объемами производства и необходимостью выдержки точности размеров.

Резка металла ножницами

Ручные ножницы

Ручными ножницами можно разрезать материал, толщиной до 3 мм. Они имеют несколько видов резцов по металлу:

• Резцы для прямого реза.
• Для криволинейного.
• Пальцевые. Бывают прямого вида и зеркального. С их помощью вырезаются сложные фигуры.
• С одним подвижным лезвием, а вторым фиксированным, закрепленным в верстак.

Пилы

Пилы часто используются для резки металла. Они бывают нескольких видов:

• Ручные. Вставляются в специальную раму, имеющую С-образный вид.
• Дисковые. В качестве привода используется электродвигатель или ручное приспособление.
• Ленточные. Применяются только в промышленных целях.
• Торцевые. Имеют возможность совершать рез под разными углами.
• Маятниковые. Отличительной особенностью является наличие на торцевой части твердосплавной напайки.
• Циркулярные. Торец изготавливается из абразивных или твердосплавных напаек.

Углошлифовальная машина

В качестве станка для резки используется углошлифовальная машина. Другое ее название — болгарка. Она обладает следующими преимуществами:

• Благодаря небольшому весу и малым габаритам приспособление удобно в работе.
• Возможность резки изделий разной толщины.
• Большой выбор вариантов сменных дисков.

Благодаря процессу обработки металлов резанием, есть возможность получения любого вида изделий. Для этого существует разнообразный инструмент, с помощью которого ведется не только распил в прямом направлении, но и выпиливаются сложные фигуры.

Пожалуйста поддержите канал: ставьте лайки, делайте репосты, а мы будем размещать для Вас полезную информацию о металлах!
Так же Вы можете посетить наш информационный сайт всё о металлах и обработке.

Услуги по гибке металла любой сложности

Профили, уголки, полки, кронштейны, корпуса и т.д…

Оставьте свои контакты,
И мы свяжемся с Вами в ближайшее время

ГИБКА ЛИСТОВОГО МЕТАЛЛА

Несмотря на широчайший ассортимент различных современных материалов и множество способов их обработки, лидирующую позицию по- прежнему занимают изделия, изготовленные из металла. В связи с этим услуги по гибке листового металла пользуются неизменным спросом.

Гибка листового металла — процесс изменения его исходного состояния путем деформации, в результате которой заготовке можно придать необходимую форму. Суть технологии заключается во внутреннем сжатии и поверхностном натяжении снаружи. Принято различать два варианта обработки:

• Ручная гибка металла. Производится при помощи молотка(киянки) и фиксирующих тисков, когда речь идет о листовом металле. Такой способ в основном актуален для домашних условий, или ограниченных производств с незначительными объемами производимых изделий.
• Механическая гибка металла. Применяется в условиях производства на высокотехнологичном оборудовании. Для работ с металлом используют станки, листогибочные прессы и вальцовочное оборудование. Гибку принято классифицировать на четыре типа:
  1. Угловая, или V-образная;
  2. Угловая, или П-образная;
  3. Многоугловая;
  4. Радиусная.

Помимо классификации процесс обработки металлических заготовок, разделяют на три вида.

• Панорамная деформация. В этом случае металл деформируют поступательным движением машины, натягивая верхней траверсой. Для проведения работ используются панорамировочные станки и гибочные установки.
• Завивка. Программируемое станочное оборудование продвигает верхнюю траверсу, выполняющую сгиб, особым типом панорамного хода. Такое оборудование не только направляют траверсу, но и устанавливают необходимый радиус.
• Штамповка. Название говорит само за себя. В процессе задействуются прессовочные аппараты: двухполозные горизонтальные, вертикальные с усиленным, или простым приводом.

Процесс сгибания листа проходит в три этапа:

• Упругое натяжение.
• Нейтральное состояние.
• Пластичное натяжение.

Ровные прямые заготовки чаще всего подвергают холодной обработке, с отсутствием нагрева. С применением нагрева разрабатывают детали, имеющие толщину от 12 до 16 мм и высокоуглеродистые стали, монопластичные металлы и титан.

Необходимо учесть, что для ограниченно пластичных металлов и сплавов, крайне важно принимать в расчет расположение внутренних волокон. В случае совпадения направления волокна металла с направлением перемещения оси заготовки, подлежащей сгибу, повреждение в процессе изготовления маловероятно.

В связи с вышеуказанным, для недопущения выбраковки изделий, принято учитывать следующие аспекты:

• Направление волокон материала, подлежащего обработке;
• Допустимый уровень деформирования, в зависимости от толщины заготовки;
• Показатели текучести металла;
• Допустимые расхождения с формой заданного конечного изделия.

При верном расчете всех параметров, наличие брака сводится к минимуму.

Мы производим гибку швеллеров, уголков, профилей, кронштейнов, планок, полок, корпусов и различных деталей.

Посмотреть еще изделия…

4 шага к реализации любой Вашей идеи

Постановка задачи

Вы присылаете чертеж, либо обсуждаем с вами задачу устно

Расчет стоимости

Вы получаете расчет с учетом оптимизации производства и цены

Проверка материалов и старт

Наши специалисты проверят чертеж на соответствие поставленным задачам и начнут работу

Начинаем работать

Заключаем договор и выполняем работу в железно установленные сроки

Для гибки листового Вам нужно отправить развертки в DXF — формате и спецификацию. Для гибки, сварки нужно отправить подробные чертежи, где имеются радиусы гибов.

Как правильно отправить развертки

1. Форматы DWG или DXF, состоящие из векторных примитивов – линий и дуг.
2. Замкнутость контуров;
3. Цветовой оттенок, масса и тип — «По слою»;
4. Масштаб модели DXF — 1 к 1.
5. В DXF не имеется спрятанных разрывов, точек, 2-йных линий, коротких штрихов.

   Будьте внимательны с 2-йными спрятанными линиями: резка металла произойдет дважды, вследствие чего цена соответственно увеличится в 2 раза. Это очень распространенная ошибка при неверном конвертировании.

6. Отсутствие в DXF объектов, которые не подлежат резке (3D-полилинии, эллипсы, OLE-объекты и т.д…).

7. Контур DXF не содержит различных точек или каких-либо линий, которые не входят в основной контур;
8. Развертка любого изделия выполняется в отдельном файле DXF.
9. Наименование файла DXF должно соответствовать имени детали. Желательно в названии файла указывать материал и кол-во (например-194201 Панель 2_Ст3_1мм_1шт).

   Это значительно ускорит процесс формирования КП и защитит от ошибок.

Чертежи

Чтобы у наших специалистов по гибке металла в Москве не возникло лишних вопросов, мы просим соблюдать следующие условия:

• Вы можете прислать чертежи в любом читаемом виде — отсканированные или нарисованные.
• Они должны быть удобочитаемы и нести в себе всю необходимую технич. информацию: кол-во видов, требования и выбранный материал.

Спецификация

Спецификацию надо отправить в файле с расширением doc/docx (Microsoft Word) или xls/xlsx (Microsoft Excel). В ней должно быть название детали, выбранный материал, необходимая толщина и количество изделий. Будьте внимательны с качеством присылаемой документации, так как некачественные чертежи и тд… могут привести к браку продукции.

ПРЕИМУЩЕСТВА ГИБКИ МЕТАЛЛА

К основным преимуществам гибки металла следует относить:

• Экономичность в расходовании материала.
• Качество и эстетическая составляющая полученного изделия.
• Повышенная прочность, ввиду целостности и отсутствия мест стыковки.
• Сохранение первоначальной структуры материала, благодаря чему возрастает его износостойкость.

Компания»Металик» оказывает услуги по гибке металла любой сложности в Москве. Мы готовы выполнить заказы любого уровня сложности в кратчайшие сроки со скидкой от 9 рублей. Узнать цену гибки листового металла в Москве и московской области, вы можете оставив заявку на нашем сайте, или связавшись с нами по телефону.

Размер H Max ограничивается прижимами матрицы (болтовые скрепления).

Коэффициент нейтрального слоя — 0.4.

Цены на гибку металла

Цены, приведенные ниже — примерные, стоимость указана за 1 гиб. Точная цена рассчитывается на каждый заказ в отдельности.

Резка металла

Резка металла — процесс деления металлического листа, трубы или отливки на отдельные части с помощью ручной, механической и термической операции.

Одним из вариантов резки металла является операция раскроя заготовки. В этом случае готовое изделие имеет размеры и конфигурацию, указанные в чертеже.

Гидроабразивная резка металла

Этот метод один из первых начал использоваться для раскроя металла. Заготовки заданной формы вырезали из металлического листа струей воды, смешанной с абразивом и подаваемой под давлением до 5000 атмосфер.

Метод имеет ряд ограничений по марке металлического сплава, толщине раскраиваемого листового материала, хотя позволяет выполнить раскрой деталей со сложной траекторией.

Для повышения производительности процесса существует возможность одновременного раскроя тонких листовых материалов в стопке из нескольких слоев.

Раскрой листового металла значительно ускорился, когда появилось оборудование для термической резки. Теперь для раскроя используют установки плазменной резки. Другой вариант оборудования для раскроя — лазерный станок. Функция раскроя, как правило, является одной из опций заложенной в программном продукте таких машин.

Высокоскоростной раскрой, выполняемый по программе, позволяет максимально выгодно расположить детали на листе, минимизирует отходы. При этом лазерный или плазменный автоматизированный раскрой безопасен, экономичен, не вредит экологии.

Резка металла: виды

В промышленном производстве применяют такие способы резки металла — листов, пластин, труб и прочего на части, заготовки:

• ручная;
• термическая резка;
• механическая и ударная.

Каждому из этих способов соответствует своя технология, свои вид оборудования. Каждый процесс по-своему уникален, наделен своими преимуществами и недостатками. Рассмотрим основные способы резки металла подробнее.

Ручная резка металла

Этот способ разрезания материала выполняется мастером с помощью шлицевых ножниц по металлу, угловой шлифовальной машины — «болгарки» или трубореза.

Для раскроя «болгаркой» применяют специальные абразивные круги «по металлу».

Труборезы, у которых рез выполняется дисковыми резцами-роликами из стали, используют для разрезания труб.

Скорость и точность работ, выполняемых вручную, полностью зависят от человека. Толщина разделяемого металла (особенно шлицевыми ножницами) ограничена.

Ручной метод малоэффективен, практически не эксплуатируется в промышленных масштабах. сфера использования ручной резки —  в быту.

Термическая резка металла

Применяют такие виды терморезки:

• газокислородная;
• лазерная;
• плазменная.

Все эти методы являются бесконтактными, т.е. при работе между заготовкой и режущим инструментом нет непосредственного контакта. Заготовка разделяется с помощью струи газа, плазмы или луча лазера.

Газокислородная резка

В основу технологического процесса заложены свойство металла нагреваться, плавиться и выгорать в чистом кислороде при высокой температуре (более 1000 °C).

Перед началом технологической операции необходимо разогреть место реза до такой температуры, при которой происходит воспламенение материала. Эта операция разогрева выполняется за счет пламени резака.

В качестве разогревающего газа чаще всего эксплуатируют ацетилен. Время прогрева зависит от толщины, марки и состояния обрабатываемой металлической поверхности. Кислород на этом этапе не используется.

Важный критерий для получения качественного реза — выдерживание одинакового расстояния между резаком и разрезаемой поверхностью на протяжении всей операции.

Этого сложно добиться, если резка металла выполняется ручным газокислородным резаком.

При автоматизированном процессе (скоростная, газокислородная с повышенным качеством, резка кислородом высокого давления) скорость резания увеличивается, а качество реза возрастает.

Уникальность метода:

• возможность разрезать заготовки большой толщины;
• возможность резать титановые листы.

Отдельные недостатки газокислородной резки:

• резке не поддаются цветные металлы типа алюминия, меди, а также высокоуглеродистые или хромоникелевые стали;
• большая ширина реза, невысокое качество, образование окислов, наплывов,
• невозможно работать с криволинейными поверхностями;
• изменение физических свойств в области реза.

Лазерная резка

Эта технология подразумевает резку и раскрой металла посредством сфокусированного лазерного луча, получаемого при помощи специального оборудования.

Луч лазера сосредотачивается в определенной точке разрезаемой детали. Под воздействием тепловой энергии лазерного луча поверхность прогревается, закипает и испаряется. Луч плавно передвигается вдоль границы реза, разделяя металлическую заготовку на части.

Лазерная резка применяется для разделения металлов с низкой теплопроводностью. Ее используют при резке, раскрое тонких листов (от 0,2 мм), цветных металлов (алюминия, меди), нержавеющей стали, трубных изделий.

Уникальность метода: обрабатываются практически все металлы, металлические сплавы, неметаллы.

Ряд недостатков технологии резки лазером:

• ограничение по толщине разделяемых изделий;
• большие энергетические затраты в ходе процесса;
• работу может выполнить только специально обученный персонал.

Плазменная

Эта технология подразумевает использование в качестве оборудования плазмотрон, в котором роль режущего инструмента выполняет струя плазмы.

Раскаленный ионизированный газ (плазма) с высокой скоростью проходит через сопло плазматрона. Плазма нагревает, расплавляет металл, а затем сдувает расплав, тем самым образуя линию раздела заготовки.

Уникальность метода:

• безопасность процесса;
• высокая скорость;
• незначительный ограниченный нагрев разрезаемой поверхности.

Недостатки данной  технологии — высокая цена оборудования, необходимость в обучении персонала, шум при работе плазменных установок, ограниченность значений толщин обрабатываемого металла.

Механическая резка металла

Механическое разделение основано на прямом контакте обрабатываемого металла с режущим инструментом. Материал инструмента, как правило, тоже металл, но более высокой твердости.

Выделяют механическую резку с применением ножниц, пилы, резцов. Частным случаем механической резки выступает ударная (рубка). Ударная резка или рубка с помощью гильотины используется на стадии заготовительных работ.

Виды оборудования, используемые для механического разделения материалов:

• ленточно-пильные станки (ЛПС);
• гильотины;
• дисковые станки;
• токарные станки с установленными на них резцами;
• агрегаты продольной резки.

Резка ленточной пилой

Разрезание материала ленточной пилой часто используется для разделения сортового,  листового металла. Пила ленточная — основной узел на так называемом ленточно-пильном станке (ЛПС). Суть работы пилы ленточной такая же, как у обычной ножовки.

Полотно пилы замкнуто в ленту большого диаметра, одна сторона которого имеет специальные зубья. Лента пилы движется непрерывно за счет вращения шкивов, подключенных к электромотору. Средняя скорость резки станка — 100 мм/мин.

Материал для изготовления полотна пилы — углеродистая сталь или биметаллический сплав.

Достоинство метода: точность, доступность, невысокая цена оборудования, возможность выполнять не только прямой, но и угловой рез; малый процент отходов, так как ширина реза составляет всего 1,5 мм.

Современные модели ЛПС оснащаются электроникой и дополнительным оборудованием, с помощью которого можно включить станок в состав технологической линии.

Ударная резка металла на гильотине

Такой вид обычно именуют рубкой. Основная сфера применения рубки – разделение листового металла. Это может быть черный металл, различные виды стали – нержавеющая, оцинкованная или электротехническая сталь.

Метод основан на использовании механических приспособлений: ножниц, ножей для рубки металлического листа. Металлический лист размещают на рабочей поверхности гильотины. Закрепляют с помощью прижимной балки и выполняют операцию.

Уникальность метода состоит в том, что рубка (резка металла) происходит одномоментном ударом ножа по всей длине разрезаемой заготовки. В результате получается абсолютно ровный край без лишних кромок и заусенцев.

В промышленном производстве применяют три вида гильотин:

• электромеханические;
• гидравлические;
• пневматические.

На некоторых производствах сохранились ручные гильотинные ножницы, где режущий механизм включается нажимом на педаль.

К недостаткам можно отнести шум при работе механизма, ограничение по толщине заготовки, разность ширины у отрезанных частей.

Резка на дисковом станке

Основное достоинство данного оборудования простота эксплуатации, компактность, универсальность.

Роль режущего инструмента играет диск с зубьями, защищенный кожухом. Диск крепится на поверхности рабочего стола, приводится в действие электродвигателем.

Резка дисковой пилой характеризуется высоким качеством среза, возможностью раскроя под углом, высокой точностью обработки.

Агрегат продольной резки — узкоспециализированное оборудование, которое эксплуатируется исключительно для продольного разделения металлической заготовки.

Уникальность метода: возможность разделить листы на узкие элементы большой длины (ленты, полосы, штрипсы).

Общие недостатки, свойственные всем видам контактной резки можно сформулировать так:

• режется только по прямой линии или под углом;
• проблематично получить детали сложной конфигурации.

В  современных технологиях находят применение новейшие способы  разделения металла, в частности, криогенная (операция с использованием сверхзвукового потока жидкого азота).

Раскрой, резка металла — первичные заготовительные стадии обработки металлов и сплавов. Применение прямосторонних заготовок правильной формы, как конечного продукта металлообработки, ограничено.

После раскроя механическими способами и газокислородной резкой детали передаются на механическую обработку. А вот используя термические операции лазерной и плазменной резки, можно получить детали, которые являются конечным продуктом.

Это будут детали сложной конфигурации с прорезанными отверстиями, высечками и прочими элементами.

Стоимость раскроя

Цена на работы по раскрою, резке металла зависит от ряда факторов:

• выбора технологии;
• мощности используемого оборудования;
• марки, толщины исходного сырья;
• категории качества заготовок готовой продукции;
• объема сырьевой партии.

Если предстоит работа с большим объемом сырья, то общая стоимость заказа может быть снижена за счет снижение значения стоимости расчетной единицы (килограмма, погонного метра).

Стоимость резки или раскроя небольших партий, как правило, обговаривается с заказчиком заранее.  Она не всегда рассчитывается по формуле «цена расчетной единицы,  умноженная на количество», так как любой заказ — большой или малый — требует переналадки оборудования.

Современный промышленный рынок предоставляет массу вариантов резки и раскроя сортового, профильного металла. Но основными критериями для определения исполнителя заказа всегда остаются качество работы, срок изготовления, стоимость выполняемых работ, дополнительные услуге по погрузке, транспортировке.

Делайте правильный выбор!

Самодельные листогибочные станки (листогибы)

Из листового металла делают немало изделий —  водосточные системы, фасонные детали для обшивки кровли, крытой профнастилом или металлочерепицей, отливы для цоколя, углы для сооружений из профлиста и т.д. Все это может сделать специальный гибочный станок — для листового металла. Как сделать листогиб своими руками и поговорим в этой статье.

Виды листогибов

Есть три вида листогибочных станков:

• Простые ручные, гибка металла в которых происходит при приложении силы в определенном месте. Эти агрегаты дают возможность изогнуть листовой материал по прямой под любым углом — от нескольких градусов до почти 360°.

  Для гибки листового металла

• Гидравлические станки, в которых при помощи удара листовой металл изгибается по форме матрицы. Матрица может быть прямой, может криволинейной. Это оборудование профессиональное, используется на предприятиях средней и большой мощности.
• Роликовые или валковые листогибы. В них лист металла не сгибается по прямой а закругляется. С помощью этого оборудования можно сделать самому трубы или другие подобные изделия.

  Для получения радиального изгиба металлического листа

Все эти устройства относят к листогибочным станкам. Своими руками сделать проще всего агрегат первой группы, чуть сложнее — третьей (вальцы для листового металла). Вот о них и поговорим — от том как сделать листогиб своими руками.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Чертеж гибочного станка для листового металла Листогиб — проекция сбоку Другая модель

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный.

Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

1. Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

   Вырезаем выемки под петли

2. Приваривают петли с двух сторон (проварить с лица и с изнанки).

   Хорошо провариваем петли

3. К одному из тавров (дальнему от вас, если их «раскрыть») приваривают по две укосины с каждой стороны. Они нужны чтобы можно было установит на них болт-фиксатор прижимной планки.

   Такие укосины

4. К укосинам приварить гайку болта.

   Привариваем гайку

5. Установить прижимную планку (третий обрезанный тавр), в верхней части приварить металлические пластины с отверстием посредине. Диаметр отверстия — чуть больше чем диаметр болта. Отцентровать отверстия так, чтобы они находились с приваренной гайкой на одной вертикали. Приварить.

   Центруем, привариваем

6. Пружину отрезать с таким расчетом, чтобы она поднимала прижимную планку на 5-7 мм. Пропустить болт в «ухо» прижимной планки, надеть пружину, закрутить гайку. После того как установили такую же пружину с другой стороны прижимная планка при откручивании подымается сама.

   Остались мелочи

7. К шляпке винта приварить по два отрезка арматуры — в качестве ручек для закручивания.

   К шляпке болта приварить отрезки арматуры

8. К подвижному (ближнему к вам) тавру приварить ручку. Все, можно работать.

   Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда.

В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку.

А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

Небольшой ручной листогиб для самостоятельного изготовления

В данном самодельном станке для гибки листового металла есть много особенностей:

• Уголки расположены не полочками друг к другу, а направлены в одну сторону. Из-за этого крепление петли получается не самым удобным, но сделать можно.

  Особенности

• На изгибе дальнего (неподвижного) уголка приварены с двух сторон небольшие пластинки-упоры для прижимной планки.
• На той же планке приварена гайка от винта (с двух сторон).

Прижимная планка

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Планка устанавливается так

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку  — без труда.

Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

• ручной;
• гидравлический;
• электрический.

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

Вальцевый листогиб

Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.
