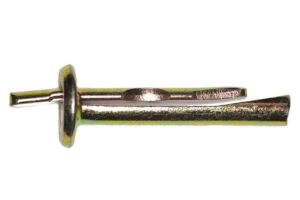

Металлический анкер с распорным клином

Анкер-клин, обзор. WikiСтатья

Анкер с немецкого Anker означает якорь.

Принцип работы строительного анкера, и в правду, схож с корабельным приспособлением: крепеж надежно удерживает прикрепляемое сооружение / элемент в определенном положении, противодействуя внешним силам (раскачивание, подвешивание дополнительного груза, применение кратковременной большой силы или перманентной нагрузки). Другое название — потолочный анкер.

Конструкция анкер-клина

Анкер-клин изготавливается из углеродистой стали и покрывается антикоррозионным слоем. Состоит из трех элементов: металлической шпильки или стержня, клиновидного распора и стопорной головки. Каждая из этих составляющих имеет свои особенности.

Рассмотрим каждый элемент в отдельности:

• Длина шпильки составляет 40 или 60 мм — это оптимальные размеры, выверенные практическим путем. По все длине тела шпильки идет срез, служащий направляющей под клин, которая сходит на нет на самом конце шпильки. Это придает ей вид, будто ножка анкера расширяется. Именно из-за этой «юбочки» клин при монтаже распирает в рабочий материал. Благодаря этой технологии изделие прочно фиксируется в потолок. Та сторона, которая взаимодействует с клином, имеет ребристую поверхность. Это позволяет распорному элементу иметь упор, не позволяющий «соскальзывать» клину под действием вытягивающей силы, установленному в потолок.
• Распорный клин — это стержень с зауженным концом с той стороны, которая входит в полнотелый рабочий материал. В сечении клиновидный элемент повторяет форму отверстия в головке — через него он и соединяется со шпилькой (стержнем анкера).
• Стопорная головка анкер-клина широкая и представляет из себя круглую плоскую пластину. Благодаря большому размеру площадь соприкосновения крепления к ровной поверхности увеличена, что не позволяет изделию «уходить» полностью в материал под воздействием не дюжей силы при монтаже. Ведь устанавливают анкер-клин при помощи обычного молотка несколькими сильными ударами.

Назначение анкер-клина

Единственное применение анкер-клин — это подвесные устройства. С его помощью прикрепляют:

• легкие подвесные потолки и аналогичные системы в промежуточных потолочных зонах
• вентиляционные каналы и вентиляционные решетки
• подконструкции из тонкого металла
• перфорированные ленты
• кабельную систему
• уголки, швеллеры
• металлические профили
• рейки из металла

Материал применения

Важным условием применением анкер-клина является высокая плотность материала, в который прикрепляется конструкция, которая обеспечивает достаточный упор при работе крепежа в рабочем материале.

Иными словами, потолочный анкер предназначен для монтажа только в прочные плотные материалы, и даже трещины и сколы значительно сказываются на несущую способность крепежа, не говоря об изначально пористой структуре:

• бетон (марки от С20/25 до С50/60, С12/15, допускается бетон с трещинами)
• строительный полнотелый камень, природный камень

ТОП товаров из нашего каталога

Анкер-клин обладает большим преимуществом перед пластиковым дюбель-гвоздем, который имеет практически тот же диапазон применения, и это жароустойчивость.

Потолочный анкер изготовляют из металла, а значит он по определению не поддерживает горение. Именно из-за этого свойства крепление для потолочных конструкций соответствует требованиям по обеспечению пожарной безопасности.

Важное достоинство потолочного анкера пред другими видами потолочного крепления — это высокая несущая нагрузка анкера.

Доступная цена и простой монтаж также позволяют строителям отдавать предпочтение данному анкеру при потолочных работах.

Расчет и монтаж потолочного анкера

Для расчета монтируемой конструкции с помощью анкер-клина руководствуются max или min вырывающей силой. Если известна максимально-предельная нагрузка для выбранного крепежа, то смело умножайте ее на 0,25 (рабочая составляет 25% от максимальной). Если же обозначена величина минимальной — это и есть рабочая нагрузка. Наличие дефектов в бетоне или камне уменьшит расчетную величину на 40%.

Для конвертирования массы прикрепляемого элемента из кН в кг придерживайтесь тождества: 1 кН масса = 101.97 кг
Таким образом, рабочая нагрузка анкер-клин 6х40 в бетоне составляет 367,1 кг, а 6х60 — 509,86 кг.

Монтаж потолочного анкера предельно прост:

• намечается место установки крепежа и подготавливается отверстие
• очищается, если необходимо отверстие от строительной пыли
• соединяется крепеж с прикрепляемым элементом
• вставляется объединенная конструкция в отверстие и затем при помощи молотка и физической силы вбивается выступающий конец клина так, чтобы не было отстающих элементов из стопорной головки анкер-клина — поверхность должна быть ровной, что эстетично и практично для последующей покраски.

Рекомендации при монтаже:

• Минимальное расстояние от края бетона рассчитывается по формуле: (глубина сверления — 10мм) х 2,5. Отсюда следует, что анкер-клин 6х40 устанавливают от края рабочей поверхности на расстоянии 87,5 мм, а 6х60 — 137,5 мм.
• Диаметр отверстия важно сделать равное диаметру крепежному изделию — 6 мм; минимальная глубина бурения для 6х40 равна 45 мм, для 6х60 — 65 мм, то есть немного больше длины стержня анкера.
• Так как рабочим материалом является плотный материал, то следует ответственно подготовить отверстие: например, старое сверло в перфораторе может заузить его на микроны, из-за чего анкер-клин не будет вбиваться до конца, или из-за недостаточно глубокого отверстия клин не полностью уйдет заподлицо.

Демонтаж не возможен! Только с помощью болгарки возможно срезать соединение.

Технические характеристики анкер-клина

Спасибо, Ваш вопрос отправлен.

Задать вопрос

Спасибо! Ваш вопрос будет доступен после модерации.

Анкер клиновой: назначение, характеристики, особенности монтажа

Анкер клиновой, согласно положениям соответствующего ГОСТа, – это шпилька, рабочая часть которой выполнена в форме конуса. Благодаря особенностям своей конструкции и принципу работы такой анкер способен обеспечить надежное крепление конструкций, обладающих большими размерами и значительным весом.

Клиновой анкер из нержавеющей стали

Область применения

Такой эффективный крепежный элемент, как анкер клиновой, одинаково успешно используется как в капитальном строительстве, так и при выполнении домашних ремонтных работ.

Анкер-клин применим в тех ситуациях, когда на поверхности стен, пола и потолка, выполненных из прочных материалов (бетон, кирпич и др.

), необходимо надежно закрепить предметы, обладающие большими размерами и значительной массой.

Высокую надежность клиновых анкеров обеспечивает не только их конструктивное исполнение, но и материал их изготовления, в качестве которого выступает оцинкованная сталь, обладающая исключительной прочностью.

Учитывая тот факт, что такие анкеры часто применяют для выполнения монтажа лифтовых шахт, кабельных трасс, высоконагруженных элементов лестничных конструкций, к их надежности и долговечности предъявляются очень высокие требования. Крайне важно также при использовании этих крепежей строго соблюдать правила их монтажа.

Среди разновидностей таких крепежных элементов отдельное место занимает анкер-клин потолочный. Его используют для того, чтобы надежно фиксировать на поверхности потолка тяжелые и габаритные люстры.

Потолочный анкер-клин состоит из стального стержня, стопорной шляпки и клиновидного распора

Особенности конструкции и правила маркировки

Анкер клиновой, пришедший на смену обычным гвоздям, при помощи которых практически невозможно добиться высокой надежности крепления тяжеловесных предметов к различным поверхностям, имеет достаточно сложную конструкцию. В нее входят:

• металлическая шпилька, на наружной поверхности которой имеется резьба;
• подвижная муфта цилиндрического типа, внешне напоминающая поясок;
• хвостовик конусообразной формы;
• гайка, при помощи которой и выполняется фиксация закрепляемого предмета на поверхности.

Устройство клинового анкера

На выбор размеров, которыми должен обладать анкер-клин, оказывает влияние как вес закрепляемого изделия, так и толщина крепежной части. Для того чтобы облегчить выбор таких крепежей, их маркировку унифицировали.

Понять, что перед вами именно анкер-клин, можно по буквенному обозначению такого изделия – WAM. После этих букв следуют цифры, указывающие на диаметр шпильки, ее длину и тип резьбы на ее поверхности.

Например, обозначение анкера клинового типа WAM-06040 указывает на то, что на его шпильку диаметром 6 мм нанесена резьба М6, а длина такой шпильки составляет 40 мм.

Примеры обозначений и особенности клиновых анкеров известных производителей

Как правильно подобрать анкер клинового типа

Анкеры клинового типа, имеющие различную длину, должны крепиться в отверстии на разную глубину. Анкерные шпильки большей длины следует, соответственно, размещать в более глубоких отверстиях.

Так, для анкерного болта, длина которого составляет 40 мм, необходимо отверстие с глубиной не менее 27 мм, а для анкера длиной 80 мм – отверстие глубиной 40 мм.

Существует также прямая зависимость между длиной анкерной шпильки и толщиной крепежной части изделия, которое будет фиксироваться с ее помощью.

Согласно положениям ГОСТа, длина анкерных крепежных элементов клинового типа начинается с 40 мм и увеличивается с шагом в 5 мм, достигая значения 100 мм и даже более. В отличие от анкерных болтов любого другого вида, клиновые крепежи не имеют защитной рубашки.

При выборе анкеров клинового типа учитывают и такие параметры, как:

• предельно допустимая рабочая нагрузка, которую способны выдерживать такие изделия;
• предельная нагрузка на выравнивание.

Габаритные и установочные параметры клиновых анкеров (нажмите для увеличения)

Данные параметры связаны между собой. Так, рабочая нагрузка, соответствующая анкерному болту клинового типа, должна не более чем на 25% превышать параметр предельной нагрузки на выравнивание.

Чтобы обеспечить высокую надежность крепления клиновых анкерных болтов в бетонных строительных конструкциях, отличающихся различной степенью прочности, необходимо правильно подбирать анкеры по такому показателю, как величина допустимой нагрузки.

Так, если прочность бетона, из которого изготовлена строительная конструкция, достаточно высока, то и анкерный болт клинового типа должен отличаться повышенным показателем допустимой нагрузки. Приобретая анкерный болт клинового типа в строительном магазине, следует обращать внимание на то, чтобы его параметры отвечали требованиям ГОСТа.

Подтверждением того, что данное крепежное изделие соответствует стандарту, является наличие у торговой организации сертификата на подобную продукцию. Проверять этот документ следует потому, что такие анкеры используются для монтажа ответственных конструкций, а значит, от их надежности во многих случаях зависит безопасность и даже жизнь людей.

Монтаж и демонтаж

При монтаже анкера клинового типа, работающего по распорному принципу, нет необходимости строго контролировать глубину отверстия, в которое будет устанавливаться крепеж.

Принцип работы такого изделия, как анкер с высокой степенью расклинивания, основан на том, что, когда на его резьбовой части затягивается гайка, его муфта двигается по хвостовику, запуская тем самым внутренний распорный механизм.

Внешние элементы последнего входят в зацепление с внутренними стенками отверстия, распирая его, что обеспечивает высочайшую надежность фиксации.

Принцип монтажа анкера-клина: высверлить, очистить, забить, закрутить

Монтаж такого внутреннего клинового зажима выполняется в следующей последовательности.

• В строительной конструкции, на которую будет крепиться какой-либо предмет при помощи анкера клинового типа, высверливается отверстие. Диаметр отверстия должен точно соответствовать поперечному размеру анкерного болта.
• Отверстие, в которое будет устанавливаться анкер с высокой степенью расклинивания, совсем необязательно подвергать тщательной очистке – достаточно просто удалить из него строительную пыль и частички раскрошившегося материала.
• После того как отверстие подготовлено, в него вставляется сам анкер, который можно забить, используя обычный молоток.
• После выполнения всех вышеуказанных манипуляций можно приступать к соединению клинового анкера с посадочной частью закрепляемого предмета. Для этого используется специальная гайка, присутствующая в конструкции крепежного изделия. При вращении такой гайки происходит не только прижатие посадочной части закрепляемого предмета к поверхности строительной конструкции, но и срабатывание внутреннего зажима, который, разжимаясь внутри отверстия, образует с ним надежное соединение.

При установке клинового анкерного крепления, принцип работы которого мы рассмотрели выше, следует учитывать тот факт, что, возможно, вам придется в дальнейшем демонтировать анкер.

Чтобы выполнить процедуру демонтажа анкерного клинового зажима, не нанося серьезного вреда поверхности, на которой он установлен, отверстие под него следует выполнять несколько большей глубины, чем длина самого анкерного болта.

Анкерный болт, установленный в такое отверстие, достаточно освободить от верхней гайки, сняв закрепленный предмет, и забить до самого конца. Небольшое и аккуратное отверстие, оставшееся на месте установки распорного анкерного болта, можно будет заделать при помощи цементного раствора или шпаклевки.

Пожалуй, единственным значимым недостатком клинового анкера является то, что его нельзя использовать повторно.

Аналоги клинового анкера

На современном рынке предлагается большое разнообразие крепежных элементов, позволяющих получать надежные и долговечные соединения различных предметов с поверхностями из разных материалов. Так, кроме анкерных болтов клинового типа при выполнении строительных и ремонтных работ сегодня можно использовать:

• анкеры стандартной конструкции – наиболее универсальные и часто используемые при выполнении строительных и ремонтных работ крепежи;
• стержневые фиксаторы, применяемые в тех случаях, когда отверстия для их установки отличаются значительной глубиной;
• анкерные крепежные изделия из латуни, которые используются в тех случаях, когда различные предметы необходимо закрепить на поверхностях бетонных конструкций;
• анкеры, специально предназначенные для того, что крепить с их помощью различные предметы на конструкциях из фанеры и гипсокартона (следует иметь в виду, что при помощи таких анкерных элементов можно фиксировать предметы и элементы конструкций, отличающиеся небольшой массой);
• химические анкеры.

Химические анкера с одинаковым успехом используются как в полнотелых конструкциях, так и в пустотных материалах

Для монтажа крепежей последнего типа не требуется прилагать значительных физических усилий. Принцип работы химических анкеров заключается в следующем. В отверстие, подготовленное для монтажа крепления, помещается капсула, содержащая специальный клеевой состав.

Металлическая шпилька, вставляемая в отверстие позже, проламывает наружную оболочку ампулы и ее внутреннюю перегородку, вызывая смешивание клеевого состава с отвердителем и поступление полученного состава в полость отверстия.

Застывая, такой состав формирует прочное и надежное соединение шпильки со стенками отверстия.

Даже по фото всех вышеописанных крепежных элементов заметно, как они отличаются друг от друга. Связано это с тем, что конструкция каждого из них специально разработана для решения конкретной задачи по креплению предметов разной массы и габаритов на различных поверхностях.

Естественно, что выбирать такие крепежные изделия необходимо в соответствии с их основным назначением. Только в таком случае они смогут обеспечить высокую надежность формируемого соединения.

Особенности работы с клиновыми анкерами

Полезная информация о практическом использовании клинового анкера – одного из самых надежных метизов для фиксации тяжелых предметов на бетонных поверхностях.

Клиновой анкер для бетона обладает наилучшей удерживающей способностью среди распорных крепежных изделий механического типа, что позволяет использовать его для больших и средних нагрузок.

Он состоит из шпильки с резьбой на одном конце и распорным элементом на другой. Крепеж поставляется с гайкой и шайбой.

При затягивании гайки конусный хвостовик втягивается в цанговую втулку, расклинивая ее и обеспечивая тем самым жесткую фиксацию в отверстии.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал.

Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

• углеродистая оцинкованная сталь – для сухих помещений;
• горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
• нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
• нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Минимальная толщина основания

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

Расстояние между креплениями

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

Диаметр и длина анкера

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание.

Чем тяжелее прикрепляемый объект, тем больше диаметр анкера.

При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

Диаметр и глубина отверстия

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок.

Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа.

В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Параметры монтажа

Инструкция по монтажу

1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.

2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу.

   Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.

4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы 30.05.2019 10:42:16

Анкер-клин потолочный. Размер 6х40 с фото. Характеристики. Описание

Для быстрого монтажа подвесных конструкций производителями разработан удобный крепёж — анкер-клин.

Конкретных российских стандартов, регламентирующих требования к именно таким крепежным изделиям пока не принято, поэтому специалисты больше ориентируются на параметры, указанные в технической документации известных производителей: HILTI, FISCHER, SORMAT, MUNGO.

Наибольший интерес купить анкер-клин проявляют строители и электромонтажники. Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепёж.

Конструкция

Анкер-клин состоит из двух частей — тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина.

Распорный клин — заостренный с одной стороны стержень. Несложная конструкция придает анкер-клину ряд преимуществ. В первую очередь это простота монтажа и невысокая цена.

Большой диаметр шляпки обеспечивает достаточную площадь прижима, что особенно важно при закреплении металлического листа, профиля, тонколистовых элементов.

Анкеры-клины, ввиду достаточно узкой специализации, выпускаются производителями всего в нескольких типоразмерах для разной толщины прикрепляемого материала. Например, у HILTI это версии DBZ 6/4,5 и DBZ 6/35; у FISCHER — FDN 6/5 и FDN 6/35. Конструкцию и размеры анкер-клина 6х40 смотри ниже.

Анкер-клин применяется для крепления подвесных конструкций. Наиболее широкое применение крепежные изделия нашли при монтаже:

• подвесных потолков
• вентиляционных систем
• металлических подконструкций
• фасонного (уголок, швеллер), полосового проката
• металлических листов
• перфорированных лент
• кабельных систем

Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич. Рекомендуется использовать изделия на бетоне марок от С20/25 до С50/60. Допускается установка в бетоне С12/15, в бетоне с трещинами.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского — из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп).

Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм.

Оцинкованная сталь обеспечивает крепежу хорошую прочность, термо- и антикоррозионную стойкость, эстетичный вид.

Особенности эксплуатации, монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта, например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

• в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра
• отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей
• прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин
• ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя
• распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

• допустимые нагрузки на вырывание и срез (зависит от типа базового основания)
• минимальные осевые расстояния (обычно 200 мм)
• критические краевые расстояния (обычно 150 мм)
• максимальная толщина прикрепляемой детали
• эффективная глубина анкеровки
• минимальная толщина базового основания (80-100 мм)

Маркировка, условное обозначение

Маркировка анкер-клина наносится на наружную поверхность стопорной шляпки или находится на бирке упаковки. Она включает версию крепежного изделия и его основные рабочие размеры. Например,

• Анкер-клин HILTI DBZ 6/4,5DBZ — версия крепежного изделия6 — диаметр бура 6 мм4,5 — толщина прикрепляемой детали до 4,5 мм
• Анкер-клин FISCHER FDN 6/35 (6х65)FDN — версия крепежного изделия6 — диаметр бура 6 мм35 — толщина прикрепляемой детали до 35 мм65 — длина анкера 65 мм
• Анкер-клин 6х40 (китайского производства) 6 — диаметр бура 6 мм 40 — длина анкера 40 мм

by

Анкеры металлические

Анкер – от немецкого слова «якорь» — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживают какую-либо конструкцию. Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п.

Анкеры удобно классифицировать по их конструкции.

Анкер клиновой

Клиновой анкер (анкерный болт) состоит (Рис. 1) из металлического стержня (1) с распорным конусом (2) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (3) – на другом конце.

В зоне сужения стержня набита разрезная втулка с выступами (4). При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением.

При установке применяется сквозной монтаж (Рис. 2).

Рис. 1

Рис. 2

Анкер втулочный

Втулочный анкер состоит (Рис. 3) из металлической втулки (1) с насечками в средней части и разрезом на одном из концов (2).

Внутри втулки располагается металлический стержень с распорным конусом (3) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (4) – на другом конце.

При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением (Рис. 4). При установке применяется сквозной монтаж. (Рис. 5).

Рис. 3                                                                                                     Рис. 4

Рис. 5

Анкер разжимной

Разжимной анкер (четырехлепестковый, гильзовый) с широкой зоной расклинивания состоит из гильзы и резьбового стержня: болта, шпильки с гайкой, винта с кольцом или крючком (Рис. 6). Гильза (Рис.

7) – четыре продольных лепестка (1), охваченные с одной стороной жесткой обоймой (2), а с другой – пружинным кольцом (3). Со стороны кольца расположена конусная распорная гайка (4). Со стороны обоймы – ввинчивается резьбовой стержень.

При вращении он начинает вытягивать на себя конусную гайку, которая в свою очередь разжимает лепестки гильзы. Происходит закрепление трением (Рис. 8). При установке применяется сквозной монтаж.

Рис. 6

        Рис. 7                                     Рис. 8

Анкер забивной

Анкер латунный забивной (цанга) (Рис. 9). Цилиндрическая втулка со сквозным отверстием (в отдельных конструкциях – с внешней насечкой для предотвращения проворачивания) с одного конца имеет четыре продольных разреза и стенку переменного сечения (1).

С другого конца (2) нарезана внутренняя метрическая резьба. Втулка устанавливается в основание резьбовой частью наружу и заподлицо. (Рис. 10). При ввинчивании резьбового стержня (болта, винта, шпильки и т.п.

) разрезная часть втулки раскрывается и происходит закрепление трением.

Рис. 9

Рис. 10

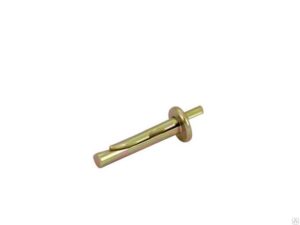

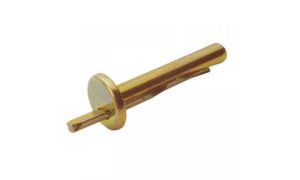

Анкерный гвоздь

Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.

Рис. 11

Рис. 12

Анкер – быстрофиксирующий гвоздь

Втулка анкера – быстрофиксирующего гвоздя сделана из пружинной стали, со сплошным продольным разрезом (Рис. 13) и развальцованным (1) и завальцованным (2) концами. Забивается в предварительно высверленное отверстие, диаметр которого подобран так, что анкер слегка сжимается. Происходит закрепление трением.

Рис. 13

Установка анкеров: материалы основания

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п. В Таблице 1 представлены материалы основания и рекомендации по применению анкеров.

Таблица 1. Анкеры металлические.
