Металлический каркас для дома своими руками
Металлокаркас для дома (ЛСТК) своими руками
Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.
Достоинства и недостатки ЛСТК
ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.
Достоинства металлического каркаса
Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:
- Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
- Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
- Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
- Высокие показатели прочности.
- Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.
Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.
Недостатки тонкостенных стальных конструкций
Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.
- Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
- Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
- С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
- Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.
Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.
Виды профилей для тонкостенных конструкций
Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.
Полезное: ОСП для строительства каркасного дома
Использование С-образного профиля
С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.
С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.
Средние размеры профиля:
- высота – 50-80 мм;
- ширина – 150-300 мм;
- толщина – 1-4 мм.
Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.
П-образный стальной профиль
П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.
Его также используют при:
- монтаже стропильной системы;
- установке внутренних перегородок;
- усилении стеновых прогонов;
- сборке рамных элементов;
- устройстве подоконных перемычек.
Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.
П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.
Шляпный (ПШ) или омега-профиль
Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.
Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.
Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.
Z- и сигма-профиль для металлокаркаса
Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.
При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.
Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.
Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.
Термопрофили – в чем их особенность
Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.
Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.
Полезное: Остекление фахверков от А до Я
Профильная труба или стальной профиль – что лучше
Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.
Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.
- Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
- Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
- Показатель жесткости труб на изгиб меньше, чем у швеллеров.
Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.
Строительство дома из металлокаркаса
Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.
Основные соединительные узлы ЛСТК
Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.
- Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
- Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
- Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
- Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.
При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.
Чем соединять детали металлокаркаса
Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.
Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.
Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.
Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.
Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.
: полный цикл сборки каркаса
Закладка Постоянная ссылка.
Каркас из профильной трубы своими руками: пошаговая инструкция изготовления дома, чертежи и схемы, видео
Здравствуйте, уважаемый читатель! Технология металлокаркасного строительства постепенно охватывает новые направления на российском рынке.
Если ранее она применялась при возведении промышленных объектов, то сейчас её используют при сооружении жилых домов, коммерческой недвижимости, малых архитектурных форм.
Рассмотрим, что представляет собой каркас из профильной трубы и как на его основе можно построить частный дом.
Преимущества и недостатки домов с металлическим каркасом
Каркасный дом имеет множество плюсов:
- Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
- Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
- Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
- Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
- По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
- Металлический каркас в сравнении с деревянным прочнее и долговечнее.
К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:
- Каркас из профтрубы должен быть профессионально и грамотно просчитан. Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
- Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций. Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.
Как рассчитать необходимое количество материалов
Поэтому начнем с рассмотрения алгоритма расчетов материала.
Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.
Сюда входит вес:
- Самого каркаса.
- Перекрытий.
- Обшивочного материала.
- Мебели и оборудования, находящихся в доме.
Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.
Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.
Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.
Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.
Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.
На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.
В итоге получают комплект готовых рабочих чертежей.
В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.
Изготовление и возведение каркаса своими руками
Самостоятельное сооружение каркаса из профиля возможно при наличии помощников, навыков сварочных работ и финансовых средств. С основными работами можно управиться за время месячного отпуска.
Весь процесс разбивается на следующие этапы.
- Определение концепции будущего дома, расчет необходимого количества материалов.
- Разработка проекта.
- Приобретение материала, инструментов.
- Создание фундамента.
- Установка каркаса.
- Монтаж перекрытий и крыши.
- Отделочные и утеплительные работы.
Необходимые инструменты и материалы
Профильные трубы, как основной строительный материал, можно приобрести в торговых организациях, заказать на заводе. Количество определяют при расчете с 10% запасом. Для возведения несущих частей конструкции покупают квадратный профиль с сечением 100×100 мм или 60×60 мм.
В набор инструментов входят:
- Электросварочный аппарат.
- Шуруповерт.
- УШМ-болгарка.
- Лестница.
- Лопата и емкость для наведения раствора.
- Рулетка, угольник, метчик и прочие принадлежности для измерительных действий.
- Расходные материалы: болты, гайки, саморезы и т. п.
Чертежи и схемы
Схемы дома на металлическом каркасе из профиля
Схемы каркаса гаража
Чертеж навеса для машины
Виды ферм крыши
Схемы каркасных теплиц из алюминиевого и оцинкованного профиля
Пошаговая инструкция
Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.
Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.
Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.
Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.
Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.
На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.
Подобный алгоритм сборки самый простой и удобный.
демонстрирует процесс постройки дома на металлокаркасе:
Сборка элементов кровли
Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.
Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.
Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.
Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.
Проведение электропроводки
В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.
Открытая проводка укладывается обычным способом, с использованием специальных каналов.
Установка скрытой проводки имеет в каркасном доме свои особенности.
Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.
Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.
Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.
Заключение
Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.
Загрузка…
Каркасные дома из металлического профиля: проекты под ключ и особенности строительства
Построить в сжатые сроки недорогое и надежное жилье поможет металлический каркас для дома. Эти конструкции в основном применялись для возведения производственных и торговых зданий, по причине высокой теплопроводности материала. С появлением термопрофилей и разного типа утеплителей металлокаркасные дома составили существенную конкуренцию деревянным.
Дом из металлокаркаса может быть построен как в классическом, так и в стиле модерн или хай-тек Источник buscarfoto.com
Особенности каркасных домов из металлического профиля
Дом из профиля состоит полностью из металлических конструкций. Они являются основой стен, перекрытия и кровли. От несущих нагрузок зависит толщина используемых профилей.
Особенности таких зданий:
- из-за легкого каркаса уменьшается вес всего дома;
- дом из прямолинейного стального профиля возводится быстро и не требует применения множества строительных инструментов.
Несмотря на появления новых технологий в строительстве, дом из металла требует дополнительной теплоизоляции, поскольку этот материал обладает высокой теплопроводностью. Выбор того или иного утеплителя зависит от климатических условий, в которых будет расположен дом
Металл, используемый при возведении таких домов долговечен, не подвергается гниению и горению, не требует дополнительной обработки. Материал можно полностью утилизировать, без нанесения вреда окружающей среде.
Работы по строительству проводят в любой сезон, независимо от погоды. Стальной каркас пригоден для строительства невысоких одно-, двух-, трех-, и четырехэтажных зданий.
Каркас двухэтажного дома, готовый к обшивке Источник domsireni.ru
Преимущества и недостатки домов из металлопрофиля
Технология строительства каркасных домов из металла становится все более популярной. Этому способствует ряд преимуществ этого материала.
Металлокаркасный дом значительно легче деревянного и кирпичного. При выполнении работ используется меньше материала, что дает возможность возводить более легкий и не такой основательный фундамент. В основном используют ленточный и свайный его типы. Монтажные работы проводятся быстрее. Их стоимость значительно ниже чем при работе с деревянной основой дома.
Поскольку дом из металлопрофиля значительно холоднее деревянного или кирпичного, в его строительстве применяется технология легких тонкостенных стальных конструкций.
В таком случае профиль защищен от теплоотдачи дополнительными утеплителями, которые заполняют собой все пространство между каркасными стойками. В качестве теплоизоляционных материалов используют минеральную вату, пенопласт, эковату, пенополистирол.
Эти материалы имеют не высокую стоимость и обладают к тому же хорошими звукоизоляционными качествами.
Утепление играет важную часть для создания теплого и безопасного экологически дома Источник pinterest.fr Правильно сделав так называемый «пирог» для утепления стен дома, с соблюдением технологии защиты от ветра снаружи и от пара внутри, можно добиться максимального утепления дома.
Каркасный дом из металлопрофиля, несмотря на легкость стальных конструкций достаточно прочен. Его эксплуатационный срок достигает 100 лет.
Надежность достигается использованием оцинкованных профилей оснащенных ребрами жесткости. Покрытие материала защищает его от коррозии.
Каркас дома из металла со временем не подвергается усадке, не растрескивается, имеет хорошую пожаробезопасность и не подвергается влиянию вредителей.
Для снижения электропроводности материала металлокаркасные здания оборудуют правильным заземлением. Для отделки дома снаружи и внутри применяют материалы, являющиеся сами по себе диэлектриками. Комплекс эти работ обеспечивает полную изоляцию металлических частей.
Важным преимуществом стального каркаса является его способность выдерживать кровельные материалы, имеющие большой вес.
Недостатком использования металлокаркаса является его быстрое разрушение во время пожара. От высокой температуры металл теряет свою жесткость и деформируется. При этом дом разрушается значительно быстрее деревянного.
Для крепления шкафов и полок понадобится дополнительное усиление места крепления профилем Источник infomebli.ru
В таком доме тяжело устанавливать встроенную мебель и бытовую технику. Для монтажа массивных шкафов и других приборов необходимо дополнительное укрепление места для установки профилями. Стальной профиль тяжело сочетать с такими материалами как цемент или кирпич. Это особенно неудобно при возведении камина или других конструктивных элементов дома.
Об особенностях возведения дома из ЛСТК подробно в следующем видео:
На нашем сайте Вы можете ознакомиться с самыми популярными проектами каркасных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».
Виды стальных профилей
Для изготовления элементов легких тонкостенных стальных конструкций используют прочную конструкционную сталь. Само изделие делают с применением метода холодной штамповки. Для защиты от коррозии на металлический лист наносят цинковое покрытие.
Изготавливают и металлоконструкции из горячеоцинкованных листов. Они применяются реже из-за их дороговизны но значительно долговечнее в эксплуатации.
Для производства профиля берут лист стали от 0,7 до 2 мм. На выбор толщины влияет необходимая несущая способность элемента конструкции.
Применяют следующие типы профилей:
- направляющие,
- стоечные,
- шляпные.
Виды и типы профиля для возведения каркаса дома Источник nastroike.com
Используют также специальные балки для перекрытия пола и полка. Из таких же элементов состоит и стропильная система здания. Соединяют все элементы металлокаркасной конструкции с помощью болтов, клепок, саморезов. В некоторых случаях используют контактную сварку.
Этапы возведения дома из металлического профиля
Этапами строительства металлокаркасного дома является возведение:
- фундамента;
- каркаса;
- крыши;
- утепление конструкции;
- отделка дома.
Фундамент
Каркас из металлических профилей легкий и не требует сооружения капитального основания. Перед выбором типа основания следует изучить характер почвы на строительном участке.
Для такого дома вполне подойдет мелко заглубленный ленточный фундамент. Он может быть небольшой ширины, поскольку нагрузка от облегченной стальной конструкции будет небольшая. Выполняется основание как жесткая горизонтальная рама, что позволяет перераспределить нагрузку в случае деформации основания.
При использовании столбчатого фундамента рама изготавливается из жесткосоединенных между собой балок, установленных на опоры.
Свайно-винтовой фундамент с обвязкой из бруса 200х200 готов к креплению металлокаркаса Источник narashvat.ru
Для фундамента применяют кирпич, железобетон и монолитные блоки. Устройство мелко заглубленных фундаментов позволяет сэкономить расход бетона и уменьшить трудозатраты, что в свою очередь снижает стоимость дома.
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства каркасных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Сборка каркаса и монтаж крыши
Дом из металлокаркаса под ключ состоит из обязательных элементов, которые влияют на надежность его эксплуатации. К ним относят:
- горизонтальную раму;
- металлические колонны, служащие для соединения рамы с фундаментом;
- вертикальные колонны;
- стропильные фермы;
- балки;
- прогоны для крепления панелей стен.
Жесткость и устойчивость каркаса во всех трех направлениях создается с соблюдением правил установки основных элементов конструкции: рам, ферм и колонн. Это достигается с соблюдением правил пространственной геометрии. Все изделия изготавливаются с высокой степенью точности.
Для ускорения процесса монтажа на каждом изделии наносится соответственная маркировка. Конструкционные элементы будущего дома подвозят на стройплощадку в разобранном виде и уже на месте их соединяют. Некоторые модули доставляются в готовом виде.
Готовые стеновые панели с проемами для окон сокращают время на сборку дома Источник zen.yandex.ru
Непосредственно на производстве собирают не только отдельные элементы каркасной основы, но и завершенные стеновые панели. В отдельных случаях их оборудуют окнами, отопительной системой и облицовкой. Модули стен устанавливают на опорную раму и соединяют с конструкцией стальных пролетов сваркой и резьбовым креплением.
Крыша дома из металлических профилей может быть:
- плоской;
- односкатной;
- двускатной.
В зависимости от формы самого дома крыша может быть и сложной конфигурации. Наиболее распространенные типы крыш для металлокаркасных домов – одно- и двухскатные.
Элементами стальной конструкции крыши являются несущие фермы, стропильные элементы и пролетные перекрытия. Сами работы ничем не отличаются от возведения крыши из других материалов. Сначала строят стропильную систему и делают обрешетку кровли. Затем выполняют паро-, гидроизоляцию и укладывают финишное покрытие кровли.
Так выглядит схема утепления кровли Источник ngspl.ucoz.net
Для стропил используют оцинкованный С-образный профиль толщиной от 0,8 мм – 1,2 мм. Обрешетку выполняют из стальных профильных балок прямоугольного или квадратного сечения. Поверх обрешетки ставят пароизоляционную пленку, утеплитель и гидроизоляционный материал. Для финишного покрытия дома используют шифер, металлочерепицу, ондулин и другие материалы.
Это может быть интересно! В статье по следующей ссылке читайте про забор из металлопрофиля.
Утепление дома
Утепление дома из металлического профиля проводят пенополистиролом и минеральной ватой. Используют также пенополиуретан. Пространство, которое заполняют любым материалом должно стать плотным и эффективно удерживать тепло. Пеной заполняют все полости внутри металлических профилей.
Изнутри поверхность стен металлокаркасного дома накрывают пароизоляционным материалом, а снаружи для защиты от ветра крепят плотную пленку.
Пленка защитит стены дома не только от ветра, но и от воздействия влаги Источник orgtorg.org
Проемы меж стеновыми панелями заполняют и такими новыми материалами, как газо- и пеноблоками, которые содержат утеплитель.
Для внешней отделки стен применяют оштукатуривание поверхности, натуральный камень, кирпич и сайдинг.
Процесс возведения каркасного дома из металлопрофиля в этом видео:
Проекты и стоимость домов
Стоимость каркасного дома из металла включает в себя расход на:
- материалы;
- проект;
- монтажные работы.
Можно немного снизить стоимость готового дома, заказав стандартную сборку здания. Сама цена на жилье не сильно отличается от аналогичного из дерева или кирпича.
Двухэтажный коттедж из сэндвич панелей, с размерами 7х10 метров будет стоить около 1,7 млн. рублей. Впрочем, цена зависит от комплектации дома.
Если заказывать только теплый контур, то стоимость «коробки» составит около 1,32 млн. руб. Дом с черновой отделкой стоит около 1,75 млн. руб.
Проекты домов из металлокаркасаотличаются разнообразием:
Дом из металлокаркаса в стиле фахверк
Небольшой дом из металлического каркаса с мансардным этажом, общей площадью 72 м. кв, предназначен для проживания семьи с детьми. Дом удобен в пользовании, с достаточным количеством жилых комнат.
В строительстве используется черный металл для изготовления несущих конструкций и оцинкованный термопрофиль для стеновых панелей. Соединяются элементы конструкции дома с помощью самонарезающих винтов.
Коттедж возводится без применения спецтехники.
Дом из металлокаркаса «под фахверк» Источник makebestphoto.ru Планировка коттеджа из металлокаркаса «под фахверк» Источник www.cottage.ru Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию под металлочерепицу.
Одноэтажный дом из металлокаркаса с гаражом
Выполнен из металлических конструкций, которые выдерживают необходимые нагрузки. Внешняя отделка – декоративная штукатурка. Возможны варианты отделки – кирпич или сайдинг. Тип крыши – металлические балки, покрытие кровли – металлочерепица.
Дом из металлокаркаса с гаражом Источник yandex.ru
Классический дом с мансардой
Достаточно часто покупатели предпочитают проекты двухэтажных домов или коттеджей с жилой мансардой. Ограничений в конструкции нет – проект можно выбрать с гаражом, балконом и другими пристройками.
Двухэтажный дом с крышей мансардного типа Источник uacg.bg Двухэтажный дом с верандой и балконом Источник pinterest.com Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.
Отправим материал на почту
Автор статьи
Соучредитель архитектурного бюро, журналист и блогер
Артем Николаев
Как построить каркасный дом из металла своими руками? Пошаговая инструкция- Обзор +
Каркасных дома, пользуются популярностью в последнее время, и материалы их изготовления разнообразны.
Основные критерии, лежащие в основе выбора строительных материалов – это достаточная прочность, долговечность, безопасность для жизни человека, водонепроницаемость, защита тепла, и высокая устойчивость к пожарам. Стандартный вариант – это каркасные деревянные дома.
В домах каркасного типа с металлическими профилями живет около 85% жителей европейских стран и США. В регионах России раньше стальной каркас применялся при строительстве производственных сооружений, складских ангаров и цехов.
На сегодняшний день его чаще всего используют при строительстве жилых домов.

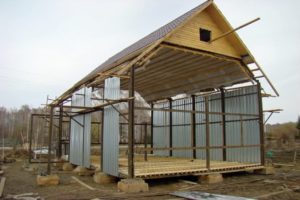

Каркасный тип домов из металла
Основа данного типа домов полностью выпускается из металла. Из него выполняется каркас всех перекрытий, а также кровли и стен. Толщина используемых профилей, и их форма для каждого определенного случая своя, потому что они испытывают различные внешние нагрузки.
Данные постройки обладают определенными особенностями:
- облегченный металлический каркас для дома в значительной степени уменьшает массу строения;
- ускоренное время постройки: за счет прямолинейности стального профиля вам не понадобится уровень, специальный угольник, отвес и дрель;
- надежная изоляция защищает от тепловых перепадов.
При строительстве дома на основе стального каркаса применяют разные утеплители, и выбор их зависит от климатических условий. Металл не будет нуждаться в определенной обработке и окраске, он не подвержен усадке, не горит и не гниет, обладает повышенным сроком эксплуатации.
Его можно полностью утилизировать, при этом, не загрязнив окружающую среду и сохранив лес от вырубки.
Каркасный дом из металла возвести можно в любое время года и в различных климатических регионах.
Технология легкого стального каркаса подразумевает строительство небольших объектов. Как правило, возводят каркасные дома в один или два этажа.Для целей производственного характера данные объекты строят высотой 6 метров, а пролеты до 12 метров. Стропильные фермы при длине в 24 метра потребуют установки специальных профилей.
Строительство современного каркасного дома из металлических профилей
Современные технологии основаны на использовании облегченных стальных конструкций из достаточно тонкой оцинкованной стали, которые не уступят деревянным конструкциям домов. Сечение металлических профилей выполняют в виде букв C, S и Z, и это обеспечивает надежную жесткость каркаса.
При помощи перфорирования профилей и создания определенных воздушных прослоек, а также применение металлов с различной теплопроводностью решена главная проблема увеличенной теплопроводности материала, влияющая на возникновение мостиков холода и образования определенного конденсата. Данная технология называется легкой стальной конструкцией. Она обеспечивает строительство домов высокого качества и позволяет снижать расходы и сроки на его постройку.
Преимущества и недостатки металлопрофильных домов
В настоящее время появилась определенная предвзятость к данному варианту домов. Считают, что жилой каркасный дом из металлических профилей, холодней домов из деревянных брусьев.
За счет создания современных технологий данный миф полностью разрушен. Профиль для каркаса дома защищен от теплоотдачи определенными утеплителями. А пространство между всеми каркасными стойками заполняется теплоизоляционными материалами, например, эковатой или минеральной ватой.
Все это позволит максимально и качественно утеплить дом. Принято считать, что деревянная основа дома более экологична и привлекательнее металлической.
Но на самом деле, древесина, имеющяя природное происхождение, требует дополнительной обработки от гниения и плесени, различных насекомых, при помощи пропитки с применением химических компонентов и пропиток, разных лаков, красок и прочих средств.
Они в значительной степени ухудшают экологическую чистоту древесины. И использовать данную обработку нужно будет регулярно, а это дополнительно потребует финансовых затрат.
Также считается, что деревянные дома дешевле домов, построенных из металлических профилей, так как древесина меньше металла по стоимости.
При изготовлении каркаса дома из металла применяется меньший объем материала, чем при выборе основы древесины.
Масса деревянного объекта намного больше и, фундамент должен быть качественный и наиболее затратный, чем у легковесного дома с металлическим остовом.Установка и монтаж дома с применением технологии металлоконструкций существенно проще и гораздо быстрее. Стальная конструкция может представлять опасность с точки зрения прокладки электричества и может привлечь молнии в грозу.
Но дома данного типа обеспечены правильным и качественным заземлением всех стальных частей.
Помимо этого, предусмотрена специальная отделка здания внутри, и снаружи определенными материалами-диэлектриками, и это позволяет полностью заизолировать металлические элементы и части.
Надежность металлического каркасного дома
Стальные профиля, применяемые для создания конструкций домов, очень легкие, они обеспечивают определенную прочность, позволяющую использовать жилье на протяжении длительного времени. Надежность металлической конструкций обеспечивают специальные профили, снабженные ребрами жесткости.
При выпуске применяют оцинкованную сталь. Покрытие профилей цинком защищает их от внешней коррозии. Каркас из стали очень устойчив к внешним механическим воздействиям: у него нет усадки и растрескивания с течением времени, он не боится каких-либо вредителей, и пожаробезопасен.
В сочетании с теплоизоляционными слоями из надежных материалов данный каркасный дом позволит проживать в нем круглый год.

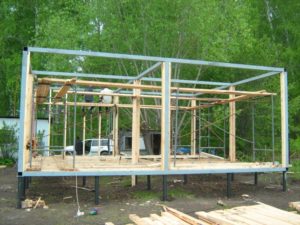

Этапы строительства каркасного дома. Фундамент
Облегченная конструкция металлического каркаса и малый вес самого дома позволяют создавать фундамент, не требующий повышенных показателей к прочности.
Для данных домов делается мелко заглубленное основание. Производство фундамента, и тип его конструкции в большей части зависит от характера грунта. Перед началом закладки фундамента, надо изучить все грунтовые показатели в различное время года.
Фундамент может быть ленточный, столбчатый или на винтовых сваях. При фундаменте ленточного типа он имеет небольшую ширину, и не испытывает больших нагрузок от легкого стального каркаса. Производится он в виде прочной горизонтальной рамы, и это позволяет распределять нагрузки при деформации основания из-за нестабильного и слабого грунта.
При фундаменте столбчатого типа раму выпускают из балок, которые жестко соединены между собой при помощи специальных опор. Для работ применяют железобетон, силикатный кирпич или монолитные блоки. При фундаментах мелко заглубленных значительно экономится расход строительных материалов, уменьшаются трудовые затраты, что приводит к снижению стоимости на фундамент.

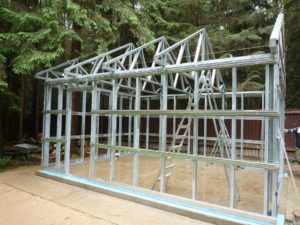

Строительство каркаса
Основой любого дома является набор обязательных элементов и деталей, которые в значительной степени влияют на сохранность и надежность дома, а также длительность его использования.
К данным элементам можно отнести:
- горизонтальные рамы;
- колонны;
- стропильные фермы;
- вертикальные колонны;
- сварные балки;
- прогоны для крепления стеновых панелей к металлическому каркасу.
Для создания большей жесткости и устойчивости дома из металлокаркаса в вертикальном, горизонтальном и продольном направлениях обязательно соблюдаются пространственные геометрии. Этого можно достичь с помощью правильного взаимодействия главных конструктивных элементов и деталей.
3d- модель дома в 3d max
Сначала проект каркасного дома необходимо рассчитать с применением компьютерных программ (например 3d max). И уже на трехмерной модели создаются все нужные детали и элементы конструкции, которые после выпускаются в производственных цехах.
При данном расчете все конструкционные элементы и детали будут иметь высокую степень точности. На каждое из изделий наносят маркировку, которая в значительной степени ускорит процесс установки и монтажа.
При сборке используют отверточную специальную технологию. Комплект конструкционных деталей и элементов доставляется на строительную площадку в разобранном виде и складывается уже на месте.
Определенные модули дома собираются на технологическом производстве, и уже после на стройплощадке устанавливаются в единую конструкцию. На производстве выпускают не только каркасные основы, но и готовые стеновые панели.
Иногда их выпускают облицованными, снабженными окнами и отопительными системами. Для этого нужны будут определенные возможности производственного цеха.
Готовые модульные стены соединяются с частями пролетов и перекрытий характерными резьбовыми креплениями. При строительстве дома своими руками для каркаса применяют двутавровые балки. Их монтируют на установленную опорную раму. Крепят детали конструкции при помощи сварки.
Данный способ подойдет для дачных сезонных домов.
Строительство крыши
Обустройство крыши любого дома бывает в самом разнообразном исполнении. Она бывает: односкатной, двускатной или плоской. Также она обладает сложной конфигурацией. Наиболее часто для стальных конструкций домов используют односкатные или двускатные крыши. Угол величины наклона и высота крыши строго определены еще на стадии проектирования.
Расчет необходимых строительных материалов и элементов производят заранее. Крыша состоит из несущих ферм и стропильных частей, а также нескольких пролетных перекрытий.
Очередность исполнения данных работ при строении крыши с металлическим остовом аналогична порядку действий при прочих типах материалов: ставят стропильную специальную систему; возводят обрешетку; устанавливают пароизоляцию и гидроизоляцию; монтируют покрытие кровли.Формы несущих стропил выполняют из специальных оцинкованных профилей.
Их монтируют на верхней обвязке стоек каркасных стен. Для обрешетки используют стальные балки квадратного сечения профильного типа. Для пароизоляции применяют пленку, поверх нее укладывается специальный утеплительный строительный материал. Сверху его защищают гидроизоляционной пленкой.
За счет кровельного покрытия применяют классические стандартные материалы: ондулин, волновой шифер и металлочерепица, и другие. Выбор будет зависеть от уклона крыши, сложности всей конструкции в целом и финансовых вложений.
Утепление каркасного дома из металлического профиля своими руками
Виды металлопрофиля и утепление стены
Дома из специального термопрофиля обшивают листами из OSB. Применяют также плиты из прочих современных строительных материалов. Для утепления стен каркасного жилища применяют минеральную вату или пенополистирол.
Как правило, пространство между всеми стеновыми панелями заполняется пенобетоном или газобетоном. Можно использовать теплоизоляцию пенополиуретаном. Для этого применяют определенный метод напыления.
Пространство, которое мы заполняли, должно образовать специальную плотную прослойку, надежно и качественно удерживающую тепло. Необходимо заполнять пеной все полости внутри металлических профилей, и все проблемные места. Утеплительный материал должен идти высокого качества и при застывании образовать плотное покрытие.
Поверхность внутренних утепленных стен необходимо накрыть пароизоляционным строительным материалом в виде пленки. С внешней стороны дома стены надежно защищают от ветра. За последнее время для утепления и отделки все чаще применяют теплоблоки, включающими в состав утеплительный материал.
Отделка
Отделка камнем
Для оформления каркасных стен дома используют все распространенные отделочные строительные материалы.
Самым экономичным вариантом будут считаться теплоблоки, которые не требуют определенной поверхностной обработки.
Для их декора можно использовать только покраску, а также штукатурку. Оригинальным решением станет отделка под натуральный камень.Используют также отделку силикатным или декоративным кирпичом, сайдингом, вагонкой.
Стоимость каркасного дома из металлического профиля
Стоимость дома с металлическим остовом будет складываться из стоимости следующих важных показателей:
- проект;
- материалы;
- строительные и монтажные работы.
При покупке определенной сборки дома цена снизиться за счет исключения индивидуальной разработки плана. Но и стандартный распространенный проект имеет свою определенную цену. Стоимость строительных материалов и работ не превышает цену домов из древесины.
Например, стоимость двухэтажного дома 6х6 м из панелей с черновой отделкой будет стоить около 700 тыс. руб. Если выбирать сборку самостоятельно можно ощутимо сэкономить.
Отзывы о каркасных домах
Каркасная технология строительства домов в России применяется недавно, тем более с использованием стальной основы. И отзывы из-за этого незначительные. Но о быстроте строения и по оптимальной цене высказываются очень положительно.
Рассмотрев все характерные особенности возведения домов с металлическим каркасом, можно смело сказать об их достоинствах.
Но следует запомнить, чтобы избежать проблем с влажностью и конденсатом в качестве основы выбирайте профили ЛСТП; для утепления используйте качественные современные строительные материалы; при монтаже фундамента учтите характер грунта; рационально используйте вариант покупки готового комплекта дома; при строительстве дома своими руками качественно продумайте утепление и не забудьте о заземлении дома.
