Вальцы ювелирные своими руками

Изготовление ювелирного вальцовочного станка своими руками

Вальцовочный станок изготовить самостоятельно достаточно сложно

Вальцовочный станок (вальцовка) — это уникальное оборудование, которое применяется в сфере строительных и ремонтных работ для гибки разного рода металлов.

Разновидности и назначение ювелирных вальцов

Такие станки используются на любом современном предприятии для изготовления из металлических листов изделий формы конуса, овала, цилиндра. Процесс создания таких конструкций именуется вальцеванием. Вальцы позволяют выполнить любые трубы, заготовки для дальнейшей штамповки, различные готовые изделия из металлических листов.

Перед изготовлением вальцовочного станка следует выполнить его чертеж

Простые вальцы также применяются в быту, когда надо своими руками сделать:

• Желоба;
• Дымоходы;
• Трубы;
• Воздуховоды;
• Другие изделия для кровли и стройки.

Современное оборудование дает возможность работать почти с любыми металлическими листами. Они без проблем загибают листовой материал из нержавейки, легированных и углеродистых сплавов, алюминиевые, чугунные листы. Есть и модели вальцов, которые функционируют с заготовками из поликарбоната.

Всё оборудование для работы с металлическими листами можно подразделить на такие группы:

• Ручные (ювелирные);
• Электромеханические;
• Гидравлические.

Ручной станок может устанавливаться на стойке (на пол) или на верстаке (на стол). Он не имеет электропривода, поэтому для осуществления гибки на нём требуется достаточная человеческая сила. Ручные ювелирные станки очень просты в применении. Их конструкция создает высочайшую надёжность эксплуатирования спецоборудования в течение продолжительного времени.

Ручное оборудование предназначается для получения труб и прочих изделий из металлических листов толщиной до 1,5-2 мм.

Ручные станки небольшого размера, что дает возможность транспортировать их и использовать прямо на объекте, где ведется ремонт. А также надо отметить, что таким агрегатам не нужно электричество. По стоимости ручной станок на пол или на стол всегда дешевле электромеханического.

Электромеханический станок монтируется стационарно в необходимом цехе предприятия и используется для обрабатывания металлических листов толщиной до 4 мм.

Гидравлика относится к тяжёлому классу. Такие станки требуются для создания труб и других конструкций в солидных промышленных масштабах на комбинатах:

• Энергомашиностроительных;
• Судостроительных;
• Машиностроительных.

По своему потенциалу гидравлика лучше механической и ручной конструкции в значительной степени. На ней реально самому изготовить трубы из металлических листов толщиной до 8 мм. Часто такое спецоборудование оснащается программным управлением.

Принцип работы станка для вальцовки металла

Главный узел станочного оборудования – литая станина. Она может быть стальной или чугунной. На станину устанавливается специальный деформационный механизм, который состоит из 3-4 вальцов. Обычно применяются трехвалковые. Два вальца не двигаются, вращение в процессе работы совершает третий.

Подвижные валы, помимо этого, могут двигаться по вертикали.

Валок сверху фиксируется на станине по схеме, которая позволяет быстро убрать его при надобности либо быстро настроить для изготовления труб с различным сечением. Регулирование этого элемента конструкции производится единым винтом «барашек».

Станок для вальцовки металла обладает длительным сроком службы

Если на рабочих вальцах есть канавки, на них можно гнуть:

• Трубы;
• Прутки;
• Толстую проволоку.

Ручное станочное оборудование для гиба металла традиционно имеет 3 вальца, но есть вид трубогиба с 4 валками. А вот гидравлические станки всегда создаются с 4 валками.

Изготовление труб на любом агрегате достаточно простое:

1. Зажим листа специальной рукояткой на станочном оборудовании между валом в середине и с краю.
2. Прижим третьим валиком заготовки.
3. Вращение валки вручную либо запуск двигателя.

Проходя через вальцы с определенной скоростью, металлическая заготовка гнется под требуемыми углами. Чтобы соорудить в домашних условиях трубы или желоба, надо использовать ручной агрегат. По большому счёту его даже нет надобности приобретать (хотя их цена низкая), так как можно собрать самодельный станок и пользоваться им для усиления профильной трубы.

Правила усиления профильной трубы

Без такого устройства, как оборудование для вальцовки труб, почти не обойтись в тех случаях, когда необходимо самостоятельно провести ремонт, при выполнении которого нужно будет использовать изогнутые трубы.

Для этого необходимо приобрести агрегат подобного типа или использовать самодельные профилегибы, конструкция которых довольно несложная.

Вопросом о том, как сделать станок для гибки металла, есть смысл задаться ещё и потому, что магазинные изделия дорогостоящие, поэтому их покупка (в особенности если они нужны только для использования дома) не всегда рациональна. Для того чтобы высококачественно сделать самодельные вальцовки, можно изучить теорию, просмотреть видеоролик на данную тему, но основное – прислушаться к советам тех, кто уже добился отличных результатов.

При использовании станка следует соблюдать правила техники безопасности

Естественно, чтобы соорудить свои вальцы, нужно:

• Обладать соответствующими знаниями;
• Иметь определенные навыки изготовления и применения различных техустройств;
• Подготовить чертежи и материалы.

Вальцы своими руками могут создаваться даже из подручных стройматериалов, которые почти всегда есть в любом гараже или мастерской дома. При этом такое оборудование, если все выполнить с учётом всех рекомендаций, будет работать не хуже, чем изделия из магазина.

Изготовление оборудования своими руками

Сделать самостоятельно такое станочное оборудование сможет каждый.

Перед использованием станка для вальцовки металла следует посмотреть обучающее видео

Из каких стройматериалов и как можно это сделать:

1. Первым делом надо взять каркас из труб либо гнутый металлопрофиль, который будет играть роль станины.
2. Далее надо подготовить металлопрофиль П-формы (лучше всего для этого применить закаленную сталь) для создания вертикальной опоры станка.
3. Деформирующий узел агрегата для вальцовки необходимо установить в открытой (сверху) части металлопрофиля. Закрепить его можно при помощи струбцины, на которой имеется резьба.
4. Под станиной нужно закрепить низ металлопрофиля П.
5. Далее надо взять передаточную цепь, без которой станок не будет функционировать, и монтировать её на звёзды. Надо очень хорошо натянуть цепь и провести проверку легкости её хода.
6. Теперь надо монтировать ручку подачи и прикрепить к станине весь механизм, применив подшипники качения.

Станок готов. Важно правильно продумать в его конструкции особый механизм, который даст возможность проводить регулирование зазора между вальцами. Тогда получится обрабатывать металлы различной толщины. Можно сделать самостоятельно и наиболее сложные вальцы. Главное, подготовить чертежи станочного оборудования и соблюдать инструкцию.

Изучив чертежи самодельных станков, несложно сделать оборудование, которое идеальным образом подойдёт и поможет решить поставленные задачи.

Вальцы по чертежам своими руками: как собрать станки, чем отличаются трехвалковые от четырехвалковых

Вальцы являются одними из наиболее важных приспособлений на металлургическом производстве. Они помогают сгибать листы из металла, трубы, а также прочие детали овальной и другой формы. Кроме того, вальцы применяются в ювелирном деле для аккуратного сгибания изделий.

Что представляют собой вальцы, чем отличаются трехвалковые модели от четырехвалковых, и как их сделать своими руками, мы и расскажем ниже.

Вальцы: принцип работы

Ключевой рабочий механизм приспособления – это вращающийся цилиндр, через который пропускаются раскаленные пласты металла и сгибаются. Вальцовочные станки могут быть оснащены цилиндрами от 2 до 5 штук, но чаще всего используются трехвалковые и четырехвалковые изделия.

Детали изгибаются посредством действия третьего заднего вала, а радиус закрепления зависит от расстояния между верхним и задним валом.

Иногда вальцы для металла ломаются и требуют замены. Станок при работе с железом нужно постоянно греть, а пласты железа после вальцов идут в печь, их там раскаляют, а потом вновь прокачивают. После этого они опять идут на станок.

После обработки вальцами поперечное сечение металла уменьшается, и он становится длиннее под воздействием высокой температуры металла и степени давления.

Чтобы получить цилиндрическое изделие, задний вал должен быть настроен параллельно переднему, а чтобы сделать конус, задний вал устанавливается под углом относительно переднего.

Существуют модели вальцов, с помощью которых можно обрабатывать металл прямо на столе, но они не слишком функциональны. Работу с ними можно упростить с помощью крепежей. Стоимость вальцов зависит от их габаритов. А если вы решили сделать станок своими руками, то вы значительно сэкономите.

Функции современных вальцовочных станков, самодельных и заводских, трехвалковых и четырехвалковых, такие:

• возможность сгибать трубы до 160 градусов;
• работа с металлическими трубами;
• деформация труб независимо от их диаметра.

Сферы применения станков

Вальцовые станки широко используются при производстве таких вещей, как:

• дымоходы;
• воздуховоды;
• трубы;
• вентиляционные системы;
• водостоки.

Благодаря компактным размерам, вальцы можно использовать где угодно, прямо на строительном объекте, а ручные приборы не испортят полимерное покрытие металла.

Для пищевой промышленности применяют вальцы дробильного типа, а для химической – листогибочные, листовальные и другие.

Особенности станков для металла

Без вальцовочного станка невозможно придать листовому металлу цилиндрическую форму, а вальцы для труб помогают обустроить водосточную систему. Станки с ковочными цилиндрами нужны для холодной гибки заготовок их металла, также благодаря вальцам можно обрабатывать:

• пластмассу;
• пластичный металл;
• резиновые смеси.

Выбирать тот или иной станок нужно в зависимости от толщины металла:

• двухвалковые вальцы включают в себя два параллельно размещенных вала, верхний имеет малое сечение и сделан из высокопрочной стали, а нижний имеет большой диаметр сечения и выполнен из стали, покрытой каучуком. В зависимости от силы давления трубы подбирается ее диаметр на выходе;
• трехвалковые могут быть симметричными и асимметричными, часто их используют при производстве вентиляций, круглых водостоков и радиусных деталей. Кроме того, трехвалковые вальцы применяют при обработке изделий из меди, железа, стали, цинка и т.д.;
• четырехвалковые конструкции оснащены внизу дополнительным валком для упрощения вальцовочного процесса.

Наиболее распространенные вальцы – это трехвалковые и четырехвалковые. Так, трехвалковые обладают такими отличительными свойствами:

• лист, ширина которого менее 6 мм, будет проскальзывать между валами;
• скорость прокатки листа должна быть максимум 5 м в минуту;
• управлять станком сложно за счет отсутствия точных координат точки зажима металла;
• доступная стоимость.

А вот четырехвалковые вальцы имеют такие характеристики:

• вальцы надежно сцеплены, и риск выскальзывания листа сведен к минимуму;
• скорость прокатки может превышать показатель в 6 м в минуту;
• процесс работы полностью автоматизирован;
• цена высокая.

Классификация станков

По методу сгибания вальцы бывают:

• сегментными, где трубы сгибаются под действием одного вытягивающего сегмента;
• дорновыми, которые деформируют тонкостенные трубы;
• пружинными. Благодаря наличию пружины, пластик сгибается без деформации;
• арбалетными, которые предназначены для труб того или иного диаметра.

Станки по методике использования подразделяются на следующие категории:

• Ручные. Такие станки самые удобные и практичные, их не нужно подключать в сеть. На их основной станине крепят струбцины и подающие вальцы, имеющие цепную передачу. Ручные профильные станки долговечны, надежны, компакты, удобны в плане регулировки и имеют доступную цену. Ручные вальцы имеют подкатегорию ювелирных, их применяют для вальцовки и прокаток заготовок ювелирных изделий;
• Гидравлические. Гидроприводные приборы с большой мощностью, которые отличаются высокой производительностью. Их недостаток – габариты, переместить своими руками без труда такой агрегат не получится;
• Электрические. Высокая производительность достигается за счет работы элекромотора, хотя принцип работы станка не отличается от ручного. Чаще всего их используют в промышленных масштабах, поскольку такие вальцы имеют немалую цену.

Если вы приобретаете или изготавливаете станок своими руками для домашних мелких нужд, то желательно, чтобы он имел такие характеристики:

• мобильность и маловесность;
• компактность;
• экономичность в плане расхода энергии, поскольку мощный аппарат может повредить домашнюю проводку.

Изготовление станка своими руками

Естественно, собрать станок своими руками будет весьма затратно в плане времени и нагрузки, но если вы планируете его применять для мелких ремонтов, то самодельная сборка будет более экономичным вариантом, чем заводская модель, стоимостью от 20 тысяч рублей и выше.

При самостоятельной сборке вальцов не допускайте таких ошибок:

• не допускайте появления трещин на металлическом профиле;
• не допускайте сжатия и растяжки поверхности в точке нагрузки на конструктивную часть;
• не сжимайте и не деформируйте детали перед работой.

Перед тем как приступить к работе, приготовьте чертеж проекта, материалы и детали. Этапы работы будут следующими:

• смонтируйте основную станину на основе изогнутого профиля или трубного каркаса;
• возьмите П-образный профиль в качестве вертикальной опоры и вверху его открытой части поставьте деформирующий элемент механизма, закрепив струбциной с резьбой. Внизу опору нужно крепить под станиной;
• для сборки механизма применяйте передаточную цепь;
• после установки ее на звездочки, натяните цепь, проверьте ход и устанавливайте ручку подачи;
• для изготовления вальцов лучше брать закаленную сталь;
• в валковом станке продумайте радиальную регулировку для смены размера зазора между валками;
• прикрепите вальцы к станинам подшипниками качения.

Вот изделие и готово. Как видите, вальцы можно приобрести в готовом виде, или сделать своими руками, имея на руках требуемый инструментарий, чертежи, и, обладая нужными навыками.

• Николай Иванович Матвеев
• Распечатать

Ювелирные вальцы: виды, назначение, изготовление своими руками

Ювелирные вальцы по принципу своего действия и внешнему виду очень напоминают отжимные устройства старых стиральных машин. Такие устройства, которые устанавливались на стиральные машины в прошлом веке, просто обжимали постиранное белье между двух прорезиненных валов, отжимая из него воду.

В ювелирном производстве вальцы используют для прокатки и вальцевания листового металла, а также проволоки и прутков

Особенности конструкции

Вальцы ювелирные, в отличие от прорезиненных валов старых стиральных машин, изготавливаются из металла, но работают по такому же принципу. Функционировать такие устройства, расстояние между валами которых можно регулировать, могут как от ручного, так и от электрического привода. Есть также комбинированные модели, в конструкции которых реализованы оба варианта.

Вальцы, используемые в ювелирном производстве, предназначены для сжатия и сгибания изделий, изготовленных из металла. Устанавливая расстояние между рабочими органами таких вальцов меньше, чем толщина или другой размер поперечного сечения обрабатываемого изделия, можно изменять не только его изначальную толщину, но также ширину и длину.

Устройство вальцов ручного типа

В отличие от выжимных устройств старых стиральных машинок, вальцы ювелирные могут иметь в своей конструкции не только 2, но также 3, 4 и даже 5 обжимных валов.

Из-за своей универсальности среди мастеров ювелирного дела большей популярностью пользуются трех- и четырехвалковые вальцы, которые при желании можно изготовить своими руками.

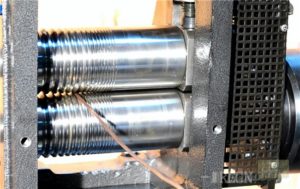

На поверхности рабочих элементов вальцов, произведенных в заводских условиях, могут присутствовать ручьи – специальные отверстия, через которые прогоняется прутковый материал.

Мощные станки позволяют задействовать для прокатки несколько ручьев одновременно

Выполнить такие желобки на поверхности обжимных валов, изготавливаемых своими руками, проблематично.

Для этого необходимо иметь в своем распоряжении достаточно сложное металлорежущее оборудование или обратиться к специалистам по металлообработке.

Именно поэтому многие мастера ювелирного дела отказываются от использования самодельных вальцов, отдавая предпочтение более эффективному и функциональному заводскому оборудованию.

Стоимость

Стоимость заводских моделей ювелирных вальцов, которые могут быть оснащены как ручным, так и электрическим приводом, зависит от их функциональных возможностей и находится в довольно широком диапазоне. Наиболее бюджетные модели, которые по своей функциональности напоминают самодельные устройства, стоят около 6 тыс.

рублей. Как правило, такие модели – это миниатюрные устройства настольного типа без дополнительных функций, позволяющие обрабатывать изделия ограниченной ширины и определенной конфигурации. Естественно, что на рабочих поверхностях таких устройств (имеющих, как правило, ручные приводы) нет желобков, которые называют ручьями.

Профессиональные вальцы электрические с чугунным редуктором обойдутся примерно в 200 тыс. рублей

Вальцы для ювелирного производства, находящиеся в среднем ценовом диапазоне, стоят 20–30 тыс. рублей. Именно такие устройства пользуются наибольшей популярностью.

Благодаря большему количеству рабочих валов такие модели, по сравнению с самыми бюджетными и изготовленными своими руками, отличаются большей длиной рабочей поверхности, за счет которой и обеспечивается воздействие на обрабатываемое изделие.

Стоимость самых дорогих и по-настоящему функциональных устройств вальцового типа, используемых в ювелирном деле, может доходить до 1 млн рублей, а в среднем она находится в интервале 100–300 тыс. руб. Альтернативой их приобретения, которая также сопряжена с достаточно большими расходами, являются услуги специализированных компаний, имеющих в своем распоряжении подобное оборудование.

Виды и сферы применения

По типу используемого привода ювелирные вальцовые устройства делятся на несколько категорий. Ручные

Эти модели не предполагают подключения к электрической сети.

Такие вальцы, хотя и очень компактны, требуют приложения значительных физических усилий для своего использования, так как являются ручными.

Применение ручных устройств сопряжено со значительными трудозатратами, помимо этого функциональность таких приспособлений находится на достаточно низком уровне.

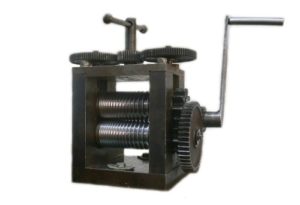

Ручные вальцы RM-03 прокатывают металл шириной до 60 мм

С электрическим приводом

Электрический привод обеспечивает протягивание металлических изделий через систему вальцов. По сравнению с ручными моделями, такие устройства обладают большей функциональностью и значительно сокращают время выполнения работ.

Вал электродвигателя при помощи цепной передачи приводит во вращение рабочие органы, а в отдельных моделях за счет электрического привода обеспечивается и подача изделий в зону обработки.

Между тем эти вальцы по своей конструкции практически ничем не отличаются от ручных моделей.

Модель вальцов В-9М представляет собой оснащенную электроприводом модификацию легендарного ручного станка В-9

С гидравлическим приводом

За счет высокой мощности гидравлического привода такое оборудование успешно используется для обработки изделий сложной конфигурации, которые изготовлены из элементов, отличающихся значительной величиной параметров поперечного сечения.

Недостатками ювелирного оборудования, оснащенного приводами гидравлического типа, являются значительные габариты и масса.

С приводом комбинированного типа

Для таких вальцов характерна широкая универсальность. Следует иметь в виду, что оборудование данного типа отличается более высокой ценой, что следует обязательно учитывать при его выборе.

Мощные прокатные станы оснащаются дополнительными опциями, например, устройством протяжки проволоки или системой охлаждения валов

На различные категории вальцы делятся и по своему назначению. Так, модели для изготовления ювелирных изделий используются преимущественно для обработки мягких металлов, возможность пластической деформации которых не требует предварительного нагревания.

Металлами, поддающимися холодной прокатке, в частности, являются медь, серебро, латунь и золото.

Между тем использовать такое оборудование можно для деформирования изделий и из других металлов, но для этого заготовку придется предварительно нагреть, что часто и делают мастера ювелирного дела.

Однако, когда объемы вашего производства выйдут на приличный уровень, а степень сложности изделий, которые вы изготавливаете, будет достаточно высокой, лучше приобрести серийное оборудование, отличающееся высокой мощностью и широкими функциональными возможностями.

Делаем ювелирные вальцы своими руками

Ниже представлен один из вариантов изготовления самодельных ювелирных вальцов. Подборка фотографий с ключевыми узлами устройства и подробное видео от самого автора об изготовлении, сборке и последующем применении вальцов.

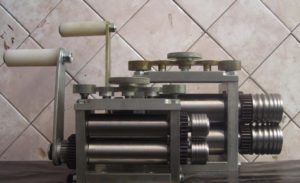

Общий вид вальцов, сделанных собственными руками

И напоследок еще одна вариация самодельных вальцов, но уже не столь сложная и монументальная как первый вариант, предложенный выше.

Вальцы ювелирные своими руками — Справочник металлиста

Ювелирные вальцы по принципу своего действия и внешнему виду очень напоминают отжимные устройства старых стиральных машин. Такие устройства, которые устанавливались на стиральные машины в прошлом веке, просто обжимали постиранное белье между двух прорезиненных валов, отжимая из него воду.

В ювелирном производстве вальцы используют для прокатки и вальцевания листового металла, а также проволоки и прутков

Изготовление ювелирного вальцовочного станка своими руками

Вальцовочный станок изготовить самостоятельно достаточно сложно

Вальцовочный станок (вальцовка) — это уникальное оборудование, которое применяется в сфере строительных и ремонтных работ для гибки разного рода металлов.

Вальцы своими руками. Как изготовить вальцы своими руками

В списке наиболее востребованных приборов в любом металлургическом производстве лидирующим является вальцовочный станок (вальцы). С помощью вальцов удается согнуть металлический лист, изогнуть трубу, любые овальные или других форм детали. Применяются вальцы и в ювелирном производстве для правильного и аккуратного изгибания украшений.

Описание вальцов

Основные рабочие механизмы вальцов – это вращающиеся цилиндры. Раскаленные пласты металла пропускают через цилиндры и, таким образом, происходит гибка металла. Вальцовочные станки, в зависимости от назначения, имеют от 2 до 5 цилиндров, а наибольшее распространение получили 3-х и 4-х валковые модели.

За изгиб деталей отвечает третий задний вал, а радиус закругления, в свою очередь, определяется расстоянием между задним и верхним валом.

Из-за порой очень больших нагрузок вальцы для металла могут ломаться, что приводит к частой замене станков. Во время работы с железом его необходимо неоднократно нагревать, после вальцовочного станка железные пласты отправляют в печь, раскаляют и снова выполняют прокатку. Затем снова нагретые бруски железа отправляются на сортовой станок.

Проходя через вальцы, уменьшается поперечное сечение металла и он удлиняется. Такое действие оказывает высокая температура нагрева металлических изделий и степень давления на них.

Для того чтобы сделать изделие цилиндрической формы, необходимо настроить задний вал параллельно переднему. При изготовлении металлического конуса задний вал надо устанавливать под углом, относительно переднего.

Есть модели вальцовочных станков гораздо проще, обработку металла на них можно выполнять, установив на столе. Такие модели менее функциональны, так как прибор во время работы постоянно надо удерживать на месте. Однако можно использовать крепежные детали – это гораздо упростит процесс вальцевания.

Чем меньше габариты прибора, тем ниже его стоимость. При выборе вальцовочного станка следует учитывать размер наибольшей детали, которая подлежит обработке, и ее толщину.

Современные вальцовочные станки способны выполнять такие функции:

• изгиб труб до 180 °;
• работа с трубами из металла;
• деформация труб разного диаметра.

Сфера применения

Свое применение валковые машины нашли при производстве воздуховодов, водостоков, вентиляционных систем, труб, дымоходов.

Небольшие размеры машин позволяют использовать их в любом месте и непосредственно на строительно-монтажном объекте. Ручные вальцы не портят полимерное покрытие листового металла.

Последние имеют ряд явных преимуществ, таких как: надежность, простота в обслуживании, высокая производительность, система регулировки хода металлического листа.

Вальцы для металла

Чтобы придать цилиндрическую форму листовому металлу, без вальцовочного станка обойтись просто невозможно. Вальцы для трубы наиболее часто применяются при изготовлении систем водостока.

Вальцовочные машины с ковочными цилиндрами осуществляют холодную гибку металлических заготовок и относятся к категории ротационных моделей. Это оборудование можно применять для работы с тонколистовой сталью, толщиной от 0,1 до 120 мм.

Можно также выполнять обработку пластичных металлов, резиновых смесей и пластмассы.

Выбирается вальцовочная машина в зависимости от толщины материалов. Вальцы двухвалковые состоят из двух параллельно расположенных валов. Верхний с небольшим диаметром сечения зачастую изготавливают из высокопрочной стали, а нижний, с большим диаметром сечения, состоит из стали с каучуковым покрытием.

От того, с какой силой будет давление на трубу, зависит ее диаметр на выходе. Вальцы трехвалковые бывают пирамидальными, то есть симметричными, и асимметричными. Сегодня они очень востребованы на производстве вентиляционных воздуховодов, водостоков круглых форм, радиусных деталей.

Трехвалковые фальцы используют для обработки медных, железных, стальных, цинковых и других материалов.

Четырехвалковые имеют дополнительный валок внизу, упрощающий процесс вальцовки.

Между верхним и нижним цилиндрами укладывается лист раскаленного металла, подгиб передней части которого выполняется при помощи гибочного вала. В процессе фальцовки лист металла постепенно закругляется.

Самые используемые вальцы – 3-х и 4-х валковые, имеют между собой такие отличия:

• лист тоньше 6 мм проскальзывает между валами;
• скорость прокатки металлического листа не должна превышать 5 м/мин;
• точка зажима листа не имеет точных координат за счет чего управлять станком сложнее;
• низкая стоимость.

• все вальцы обеспечивают между собой надежное сцепление и вероятность выскальзывания листа минимальна;
• скорость прокатки может быть больше 6 м/мин;
• процесс работы автоматизирован, оператору необходимо только ввести параметры работы станка;
• завышенная цена.

По способу сгибания вальцы делят на:

• дорновые. Они способны выполнять деформацию тонкостенных труб;
• сегментные. Трубы сгибаются под действием отдельного сегмента, который и вытягивает трубу;
• пружинные. Наличие пружины, которая сгибает пластик без его деформации. Это ручной метод обработки материалов;
• арбалетные. Они предназначены для труб определенного диаметра.

Типы вальцов

Станки бывают нескольких видов:

1. Вальцы ручные – это наиболее удобное и практичное приспособление для деформации материалов. Сложностей в работе с устройством не возникает, кроме того, такие станки не нуждаются в подключении в сеть. На основной станине закреплены струбцины и подающие вальцы, работающие с цепной передачей.

Вальцы профильные, имеющие ручной привод наиболее часто используются для единичного производства, а не для поточного. Такие приборы выделяет целый ряд преимуществ:

• долговечность, надежность конструкции и простота работы с ней;
• небольшие размеры вальцовочного станка, за счет этого он занимает мало места;
• простая регулировка нижнего и заднего вращающихся валов;
• верхний вал снимается;
• низкая цена станка.

Вальцы ювелирные ручные широко используются ювелирами для выполнения прокатки и вальцовки плоских заготовок и проволоки из металла, для придания им нужной формы. В составе рабочих цилиндров ювелирных вальцов износостойкая углеродистая легированная сталь. Такие вальцы имеют порошковое покрытие, защищающее их от коррозии.

К работе с вальцами ручного приспособления нужно применять дополнительные усилия, так как ручные станки не работают от электричества и основным направляющим механизмом в них является специальная труба. Для обработки на таких станках сгодятся небольшие металлические изделия.

1. Гидравлические вальцы — гидроприводные станки отличаются высокой мощностью. Вальцовочный станок оценен профессионалами, как наиболее качественный и высокопроизводительный агрегат. Однако он довольно увесистый, и установив его один раз, вряд ли получится самостоятельно перемещать станок с места на место без посторонней помощи.

1. Электрические вальцовочные станки имеют наибольшую производительность за счет работы электрического мотора, который позволяет быстро деформировать трубу между вальцами. Принцип работы данной модели напоминает ручной, однако здесь присутствует мотор. Такое оборудование часто используется в промышленном производстве и имеет множество положительных отзывов от потребителей. Единственный минус – это завышенная цена электромеханического оборудования.

Вальцовочные станки в домашней мастерской или гараже должны быть:

• мобильными. Такой станок должен быть легким по весу для простоты перемещения;
• занимающими немного места;
• маломощными и экономящими электроэнергию. Станок на 20 кВт делает свою работу очень быстро, однако потребляет при этом огромное количество энергии. Его работу попросту может не выдержать проводка в доме. Как вариант в домашних условиях можно использовать вальцы мощностью до 1500 Ватт, а также ручные.

Если вам, по тем или иным причинам, не подходит ни один из перечисленных выше вариантов вальцовочных станков, то вы также можете изготовить вальцы своими руками, ведь мало какой серьезный ремонт может обойтись без этого станка.

Покупной или самодельный станок

Безусловно, чтобы не тратить свое время и силы на изготовление домашнего станка, на расчеты вальцов и нагрузок, гораздо проще его купить. Однако камнем преткновения в данном случае является цена готового покупного оборудования, которая варьируется в диапазоне от 20 до 35 тысяч рублей.

Вполне возможно, что конструкция, которую вы собрались возводить с использованием вальцовочного станка, стоит гораздо меньше самого прибора.

Если у вас получилось создать прибор для деформации металлических изделий, то применяя его на практике, позаботьтесь о том, чтобы в работе не были допущены следующие дефекты:

• появление трещин на металлическом профиле. В противном случае деталь нужно выбросить;
• избегать сжатия и растяжения поверхности в точке нагрузки на конструктивный элемент;
• сжатие или деформацию детали перед вальцеванием.

Если вы решились сделать станок самостоятельно, то для дальнейшего удобства работы с ним желательно совмещать его работу с электроприводом.

Для этого подойдет любой мотор с редуктором, который упростит процесс выполнения деформации металла. При помощи стальной трубы, которая монтируется на обычный домкрат, сделайте прижимное устройство для профиля.

Благодаря таким нехитрым дополнениям вы сможете получить качественную готовую продукцию.

Вальцы своими руками

При самостоятельной сборке вальцов важно соблюдать некоторую последовательность. Необходимы также и определенные навыки проведения механических работ.

Перед тем, как сделать вальцы своими руками, вам необходимо подготовить набор нужных материалов, деталей, а также спланировать чертеж будущих вальцов.

Этапы сборки вальцов:

1. Изготовление вальцов начинается с монтажа основной станины. Для этого можно использовать изогнутый профиль или каркас из труб.
2. Для вертикальной опоры используйте П-образный профиль. В его верхней открытой части установите деформирующий элемент вальцового механизма. Для его крепления понадобится струбцина с резьбой. Нижнюю часть опоры крепите под станиной.
3. Для сборки вальцового механизма вам потребуется передаточная цепь.
4. После установки цепи на звездочки, ее необходимо натянуть, затем проверить простоту хода и начать монтаж ручки подачи.
5. Для изготовления вальцов лучше всего подойдет закаленная сталь.
6. В готовом валковом станке предусмотрите радиальную регулировку, которая позволит изменять размер зазора между рабочими валками.
7. При помощи подшипников качения закрепите вальцы к станинам.

Ювелирные вальцы своими руками

Вальцы для ювелирных работ выполняются таким образом:

1. При помощи токарного станка выточите два вала. Для этого лучше подойдет легированная сталь Шх15.
2. Обработайте на фрезерном станке держатели для вальцов, они могут быть из не каленной стали. Внутрь вставьте прокладки из латуни или бронзы для хорошего скольжения валков.
3. Токарный и зубофрезерный станки помогут вам выточить и закалить шестеренки, которые необходимы для передачи вращения от рукоятки к вальцам. Для шестеренок подойдет углеродистая сталь Х12.
4. Комплект ювелирных вальцов готов. В конце необходимо зачистить все детали, отполировать их и собрать.

 Вальцы своими руками.
