Определитель фазы своими руками

Прибор для определения чередования фаз своими руками

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования.

Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее.

Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома – обо всех нюансах ниже.

Фазирование или фазировка – это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов.

В настоящее время сделать это можно самостоятельно.

Проверка чередования фаз обязательно проводится при применении трехфазных электродвигателей с использованием переменного тока.

Нюансы:

1. Фазировка влияет на направление вращения двигателя, что является очень важным условием, особенно, если сразу несколько механизмов используют двигатели одного порядка.
2. Другим случаем, когда обязательно нужно обратить внимание на чередование фаз, является работа с помощью электросчетчика индукционного типа. При обратном порядке, нередко случается самопроизвольное вращение диска, расположенного на счётчике. Эти счетчики в настоящее время менее требовательны к фазировке, однако на индикаторе также появляются соответствующие данные.
3. В некоторых случаях контроль расположения фаз можно выполнить без использования специальных приборов. Например, если подключение трехфазной сети питания происходит при соединении силовых кабелей. Если жилы внутри этого кабеля различны по своему цвету, то прозвонка происходит в разы быстрее. В некоторых случаях нужно просто очистить наружную изоляцию кабеля, чтобы узнать, где находится какая фаза. Жилы одинакового цвета обозначают, что фазы одинаковые.

Проверка чередования фаз выполняется с помощью специального прибора

Однако, цветовая маркировка не всегда гарантия правильного расположения фаз, ведь далеко не все производители придерживаются таких норм. Иногда на разных концах кабеля можно встретить различные цвета, поэтому идеальным и самым надежным способом определить, где какая фаза, является использование прозвонки жил.

Универсальность определителя фаз

Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе.

Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз.

Одним из примеров такого прибора может быть трехфазный четырехпроводный электросчетчик.

Конструкция такого устройства отличается простотой:

1. Основа представляет электроизоляционный материал, например, текстолит.
2. В нём размещены 2 настенных электропатрона, внутри которых находится обычные лампы накаливания, закрытые полупрозрачными кожухами.
3. На их основании укрепляют конденсатор и клеммник подсоединения проводов.

Нередко такие определители делают самостоятельно в домашних условиях.

При подключении такого определителя к 3-фазной сети, из-за вставленного конденсатора в каждой фазе, меняется напряжение, поэтому лампы накаливания светятся по-разному.

По интенсивности свечения ламп можно судить о принадлежности оставшихся двух проводов к оставшимся фазам.

При подключении данного элемента для вычисления чередования фазировки при обесточенной трехфазной сети, в качестве средней выбирается линия В.

По отношению к этой фазе, 1 из не подсоединенных проводов, например, А, будет опережающим. То есть, напряжение в ней будет опережать значение в фазе В. А последняя фаза С будет отстающей, в ней напряжение будет отставать от В.

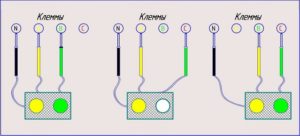

Схема такого подключения выглядит следующим образом. При подаче на определитель напряжения, одна из светоисточников будет гореть ярче, а другой хуже. Линия, где диод горит ярче, является отстающей. Фаза, где лампа горит наполовину, является опережающей.

Таким образом, можно определить, правильное ли чередование фаз.

Советы: как определить фазы в трехфазной цепи

В некоторых случаях, определять фазы в трехфазной цепи не нужно. Например, если к трехфазной сети подключен такой же двигатель, то он способен вращается в обе стороны. Чтобы изменить направление, нужно поменять местами любые 2 фазы. Также можно равномерно распределить нагрузку на все фазы, чтобы избежать перекоса.

Если условно обозначить разные линии в любой 3-фазной сети, как буквы А, В, С, то можно выделить такие варианты их чередования:

• Обратные (CBA, BAC, ACB).
• Прямые (ABC, BCA, CAB);

В случае подключения оборудования к 3-фазной линии с силовым проводом, порядок следования фаз можно проверить, не используя специальные приборы. В таком случае смотрят на разноцветную либо цифирную маркировку изоляции проводов.

Также нужно отметить, что на практике маркировка изоляцией может оказаться не самым точным критерием. Ведь, не все производители гарантируют совпадение цвета изоляции в начале и в конце кабеля.

Если вы не знаете, как определить фазы в трехфазной цепи, то стоит обратиться к профессиональному электрику

Также существует парные гарнитуры, которая снабжена наушниками, а также зажимами, или специально предназначенные для использования фазирования. Еще можно использовать мегомметр.

При этом, нужно обязательно строго соблюдать меры безопасности.

Принципы проверки фазировки

Такая операция выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом.

Еще от обновленного генератора, после капремонта, во время которого могла поменяться схема присоединения статора к сети.

Проверить одноименность или расцветку фазных проводников обязательно нужно. Ведь в последствии их нужно будет соединить.

Такая операция:

1. Направлена на предотвращение ошибки во время присоединения линий установки параллельно.
2. Она позволяет правильно проверить все контакты.
3. Проверяется правильность присоединения токоведущих кабелей, включаемых к аппарату.

Проверяется совпадение по линии одинаковых токов, а именно отсутствие углового сдвига. Только при получении положительных результатов во время фазировки, генераторы либо трансформаторы работают параллельно и подключаются на одновременную работу.

Особенности прямой последовательности фаз

Это также называется способом асимметричных компонентов. Подробнее, элемент определения асимметричных электронных компонентов. Он основан на разложение несимметричной системы на 3 симметричные: прямая, обратная, нулевая.

Где применяется прямая последовательность фаз:

1. Метод используется для определения асимметричных порядков действия электроэнергетических компонентов.
2. Данный способ применяют некоторые элементы РЗиА. Например, на этом построен принцип действия трансформатора напряжения при последовательности в ноль. Основан принцип на суммировании значений напряжения во всех фазах.
3. Для 3-фазных транспортных ЛЭП, в итоге получается матрица точных собственных направлений.

Этот способ определения удачно применяется, чтобы рассчитать несимметричные режимы 3-фазной линии, либо возникновения замыкания цепи. Фазоуказатель помогает определить прямую последовательность фаз, что нужно для работы некоторых устройств. При необходимости, можно легко изменить последовательность фаз.

Как найти фазу и ноль индикатором и без приборов

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную.

Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки.

Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя.

Эта площадка используется только при проверке целостности электрических цепей.

Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник
для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве.

Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки.

Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Как сделать фазоуказатель своими руками

При подключении промышленных и бытовых потребителей к трёхфазной сети важно определить последовательность отдельных фаз. Если этого не сделать, то оборудование или отдельные устройства начинают работать в нештатном режиме, что может привести к выходу из строя. Правильность подключения в этих случаях проверяют при помощи фазоуказателей.

Определение и назначение

Фазоуказатель — устройство, которое позволяет увидеть и проконтролировать очерёдность фаз при подключении электрооборудования. С его помощью определяют обратную или прямую очерёдность.

Следует обратить внимание на тот факт, что фазоуказатель не даст увидеть, какая из фаз А, В, С подключена, он фиксирует именно очерёдность.

Но этого хватит, чтобы определить порядок подключения обмоток, при котором ротор электродвигателя начнёт вращаться в нужную по технологии применения оборудования сторону.

Кроме того, обязательная фазировка необходима при использовании устаревших индукционных электросчётчиков, отдельных видов установок на основе трёхфазных трансформаторов. А проверка чередования фаз — один из этапов этой процедуры.

Принцип работы

Разберем на примере щитовых фазоуказателей типа Ц1425 и Ц425.1. Фазоуказатель состоит из унифицированного измерительного механизма магнитоэлектрической системы и преобразователя-выпрямителя.

Ток, протекающий через рамку измерительного механизма, представляет собой разность двух токов, выпрямленных мостами V1 и V2.

При прямом порядке следования фаз ток, выпрямленный мостом V2, больше тока, выпрямленного мостом V1, приблизительно в два раза.

В этом случае суммарный ток через рамку измерительного механизма вызывает отклонение подвижной системы с указателем вправо от средней отметки в направлении стрелки на циферблате.

При обратном порядке следования фаз ток, выпрямленный мостом V1, будет больше тока, выпрямленного мостом V2, и указатель отклонится в противоположную сторону.

Сфера применения

Не стоит считать, что сфера применения фазоуказателей ограничена только промышленными установками. Да, ещё недавно приборы данного класса применялись электриками, работающими на предприятиях, технологические процессы которых основаны на оборудовании с высокопроизводительными электрическими машинами.

Также читайте:  Что нужно знать для сборки сварочного аппарата своими руками

Но сейчас строят большие коттеджи, таунхаусы со сложной схемой электроснабжения.

Даже в комфортабельных квартирах количество потребителей электроэнергии увеличилось до такой степени, что подключение к однофазному питанию становится невозможным. А правильно подключить трёхфазный электросчётчик без соблюдения очерёдности фаз не выйдет.

Кроме того, на участках с невозможностью подключения центрального водоснабжения, где требуется подача воды при помощи мощных трёхфазных электронасосов, неправильное подсоединение оборудования станет причиной долгосрочного выхода из строя. Поэтому применение фазоуказателя в этой сфере считается обязательным.

Классификация фазоуказателей

Независимо от сферы применения для проверки правильности подключения бытовых или промышленных электроустройств наибольшее распространение получили фазоуказатели следующих типов:

• Индукционные — представлены главным образом устаревшими моделями типа И517, ФУ-2 и более современными модификациями. По сути представляют собой упрощённую модель асинхронного двигателя, в качестве ротора у которых выполнен обычный диск из лёгких металлов. При прямом подключении к питающей сети этот диск-индикатор начинает вращаться по часовой стрелке, в противном случае направление вращения меняется на противоположное. Приборы этого типа отличаются большим рабочим ресурсом, простотой применения. Отдельные модификации применяют для работы с трёхфазными сетями с частотой до 1 тысячи Герц.Индукционный фазоуказатель
• Более современными считаются устройства, обеспечивающие индикацию правильности включения при помощи обычных ламп накаливания или светодиодов. Они меньше по габаритам, поэтому более просты в применении, особенно в бытовых условиях. Отметим несовершенство отдельных моделей, которые требуют подключения только к двум фазам и нейтральному проводу, это несколько усложняет выполнение работ по определению очерёдности фаз.Фазоуказатель с индикаторного типа
• Заслуживают внимания и приборы микроконтроллерного типа. Они вполне подходят для выполнения работ в быту и на производстве, правильность фазировки показывают при помощи всё тех же световых индикаторов.Фазоуказатель микроконтроллерного типа

И517М:

ФУ-2:

Принцип действия всё приборов, кроме индукционного, основан на эффекте перекоса фаз, при котором по различным цепям появляется различное активное и реактивное сопротивление. В результате это и приводит к изменению интенсивности свечения отдельных индикаторов или полному отказу от включения.

Конструктивные особенности

В индукционных фазоуказателях основной частью стал металлический диск с 3 обмотками. По сути это простая модель асинхронного двигателя, заменяющая неудобный большой агрегат, который проблематично и небезопасно подключать к сети в целях проверки. При любом перекосе фаз индикаторный диск будет вращаться против часовой стрелки, а при обрыве одной из обмоток просто останется неподвижным.

Конструкция других фазоуказателей отличается. Главный плюс — отсутствие вращающихся механических частей, что повышает надёжность и долговечность прибора.

В большинстве случаев применяется принцип размещения в разных фазах отличающихся активных и реактивных сопротивлений.

В этом качестве могут выступать обычные лампы, по накалу свечения которых и определяют правильность очерёдности проверяемых фаз.

Более сложную конструкцию имеют приборы на электронной компонентной базе. Наибольшее распространение получила схема с применением полупроводниковых элементов, тиристоров, симисторов. С их помощью можно уменьшить количество индикаторов или заменить их светодиодами.

Инструкция по использованию

Руководство по эксплуатации Мегеон-40850: Читать инструкцию

Руководство по эксплуатации VC-850: Читать инструкцию

Преимущества прибора

Преимущество фазоуказателей — определение правильности подключения оборудования без применения сложных дорогостоящих приборов.

Кроме того, применение фазоуказателя в умелых руках обеспечит и предотвращение выхода из строя оборудования, в приводах которого установлены асинхронные трёхфазные электродвигатели.

А исходя из практики эксплуатации такого класса электромашин, становится очевидной и снижение производственного травматизма, связанного с нештатной работой оборудования с электроприводом.

Самостоятельное изготовление и правила применения

В любом случае при электромонтаже правильным считается применение профессионального оборудования. Только так можно обеспечить безопасность выполнения работ. Но в случаях, когда фазоуказатель требуется срочно, а под рукой его нет, опытные электрики обходятся простыми самодельными схемами, которые позволяют точно определить очерёдность фаз при подключении электрооборудования.

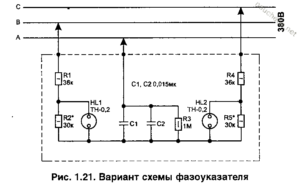

Самая простая схема требует наличия 4 ламп накаливания и одного конденсатора ёмкостью до 5 мкФ, который рассчитан на напряжение не менее 400 В. Все элементы подключают по стандартной схеме типа «звезда»:

Схема фазоуказателя из 4 ламп накаливания

Лампы подойдут обычные, рассчитанные на напряжение 220 В, мощностью до 60 Вт. Каждый контакт прибора подключается к одной фазе проводки. При включении питания разница в свечении каждой лампы зависит от полярности подключения.

Если выбрана прямая очерёдность фаз, то в цепи, в которую включены лампы L1 и L2 будет наблюдаться их полный накал, в другой линии лампочки будут светиться вполнакала.

Если есть доступ к набору простейших электронных компонентов, собирают схему, которая работает при наличии одной низковольтной лампы, рассчитанной на напряжение 24 В. Самодельные приборы такого класса более удобны в применении. Монтаж деталей выполняют по следующей схеме:

Схема фазоуказателя с тиристором

Номиналы и тип деталей указаны на схеме. Монтировать лучше при помощи пайки на печатной плате. В этом случае прибор прослужит долго, кроме того, это поможет обеспечить безопасную эксплуатацию.

Принцип применения прост — подключить к двум фазам и нулевому проводнику, подать напряжение. Яркое свечение свидетельствует о прямой очерёдности, если лампа горит вполнакала или не включилась, это свидетельствует об обратном подключении. Яркость свечения регулируется подбором номинала сопротивления R1.

Минус конструкции — необходимость подключения к нулю, что в бытовых условиях удаётся не всегда.

Ещё раз обращаем внимание — самодельные приборы стоит применять только в случае крайней необходимости. Обеспечить безопасность электромонтажа можно только при использовании специализированных устройств.

Поэтому лучшим решением будет покупка заводского фазоуказателя, тем более, что цены на эти приборы приемлемы.

Фазоуказатель своими руками: как проверить фазировку

Хороший, качественный измерительный инструмент под рукой — эталон быстрой работы.

Конечно, также необходимо иметь с собой инструменты, с помощью которого можно производить ремонт, но определение проблемы — это уже 80 % её решений.

В статье описан последовательный монтаж указателя фазы своими руками. Потребуется только точно следовать инструкциям, иметь необходимые материалы и запастись толикой терпения.

Что такое фазоуказатель

Немного теории: указатель фазы — это измерительный прибор, показывающий чередование фаз трёхфазного напряжения и тока. Следует сразу развеять надежды молодых электриков и развеять миф, что с помощью фазоуказателя можно определить где именно какая фаза находится. Аксиома: данный прибор показывает только чередование фаз.

Разновидности фазоуказателей:

• Электромеханические приборы для определения угла фазировки. Массивные устройства, в состав которых входят асинхронные двигатели и индикаторные диски. Фазометр подобного типа также позволяет определить отсутствие одной фазы, но не указывает какой именно.
• На неоновых лампах. Здесь уже не используются громоздкие асинхронные двигатели, так как работа устройства основана на батареях или отдельных конденсаторах. Основные индикаторы в таких приборах — неоновые лампы.
• Электронный. Самый точный и одновременно самый дорогой прибор, принципом работы которого основан на сравнении синусоид на линии.

Существует большое количество таких приборов, выпускаемых различными производителями.

Наиболее распространённые и чаще всего применяемые в работе модели: ФУ-2, ЭИ5001, VC-805, и конечно надёжный, проверенный временем И-517, который даже входил в ЗИП многих армейских дизельных электростанций. Но сейчас можно найти на рынке и вполне солидные и надёжные указатель фазы от китайских представителей.

Современные фазоуказатели чаще сочетают в себе ещё и функцию индикатора напряжения, поэтому являются многофункциональными.

Когда действительно необходимо фазоуказатель

Определители угла опережения фаз в большом количестве занимают полки электротехнических магазинов, как отечественные, так и зарубежные модели. Но как определить тот самый угол опережения и зачем он вообще нужен, знают немногие электрики.

Хороший, качественный фазоуказатель необходим при поиске чередования фаз для того, чтобы обеспечить вращении электродвигателя в правильную сторону. Например, при включении водяного насоса в скважине, который может как транспортировать её наверх, так и бесполезно вращать лопасти крыльчатки, закреплённые на электродвигателе, и потреблять при этом лишнюю электроэнергию.

Ещё один хороший пример, которым определяется важность фазоуказателя как прибора: подключение индукционного счётчика. Если перепутать фазы, то после монтажа счётчик продолжит вращать диск даже при отключённой нагрузке. При такой работе прибора пользователя ждут дополнительные расходы, которые можно исключить, сделав качественный фазоуказатель своими руками.

Достаточно двух неправильно подключённых фаз, чтобы наблюдать такой эффект, а определение угла чередования фаз возможно только с помощью фазоуказателя. Без данного прибора правильно подключить электродвигатель невозможно, разве что методом «тыка», что не очень хорошо — можно спалить изделие.

Последовательность изготовления простого фазоуказателя

Внимание! Самостоятельное изготовление схем здесь и далее крайне опасно для жизни, так как может привести к поражению высоким напряжением, поэтому такое изготовление может быть выполнено только людьми, имеющими специальное образование и допуски!

Существует схема простого указателя фазы, с которым можно работать в трёхфазной промышленной сети, не боясь поражения электрическим током или повреждения прибора. Схема представлена ниже:

Для работы потребуются следующие элементы:

• 3 соединительные клеммы, выполненные по типу «крокодилы».
• 2 резистора сопротивлением 10 кОм и 18 кОм.
• Диод типа КД105В. Допускается замена элемента на диод из серии КД209.
• Тиристор типа Т112-25-10 (25А 1000В). Допускается замена элемента на VS-25TTS12-M3 (25А 1200В).
• Лампа накаливания, напряжением 26 В и силой тока 0.12 А.
• Небольшой отрезок провода сечением 1 мм² для внутреннего монтажа схемы.
• 3 отрезка провода сечением 1.5 мм² такой длины, чтобы хватило для комфортного измерения фаз своими руками.
• Пластиковый корпус.

Последовательность монтажа электрической цепи фазоуказателя своими руками:

1. Выполнить соединение элементов диода, тиристора, двух резисторов и лампы накаливания с помощью пайки согласно приведённой выше схеме.
2. Закрепить спаянные детали в пластиковом корпусе. Можно использовать эпоксидный клей, но только не на самих элементах, которые при работе могут нагреваться.
3. Тонким сверлом просверлить в корпусе 3 отверстия и запустить в них 3 одинаковых отрезка провода сечением 1.5 мм² — это будут измерительные щупы. Закрепить провода с помощью эпоксидки — так как проводники в изоляции, то чрезмерный нагрев здесь не страшен.
4. На концах измерительных щупов закрепить крокодилы. Для большей надёжности их можно пропаять.
5. В верхней крышке пластикового корпуса просверлить или вырезать отверстие под патрон для сигнальной лампы. Патрон надёжно закрепить с внутренней стороны корпуса с помощью эпоксидного клея.
6. Закрепить верхнюю крышку корпуса четырьмя небольшими саморезами.
7. Проверка прибора на линии, в которой фазы расположены заведомо правильно.

Данный фазоуказатель имеет существенное преимущество в сравнении с дорогими промышленными моделями — простоту. Стоимость всех элементов (с учётом расходных материалов), необходимых для сборки, очень низкая и по карману не ударит. Собрать и спаять такую схему сможет любой электрик-новичок, даже впервые взявший в руки паяльник.

Принцип работы приборы очень прост: сфазированные линии включат лампу на корпусе прибора. Правильное чередование — лампа светится ярко, неправильное — очень тускло или не светится вообще. Корпус прибора можно выбрать самый простой, но только из изоляционного пластика или любого другого материала, не пропускающего электрический ток.

Более сложный фазоуказатель своими руками

Для электриков, желающих использовать более сложные приборы в трёхфазной цепи, существует ещё одна схема:

Как видно из представленной схемы, здесь потребуется большее количество элементов, да и сборка посложнее. Но при правильном монтаже, на выходе обеспечен качественный и надёжный фазоуказатель, к тому же полностью сделанный своими руками.

Необходимые для работы элементы:

• Светодиод HB5d-448ABC-A — с зелёным светом. Допускается замена светодиодом типа АЛ307.
• Светодиод HB5d-434FY-C — с жёлтым светом. Допускается замена светодиодом типа АЛ307.
• 2 диода КД209А. Допускается замена элементов диодами КД209Б или КД209В.
• 2 резистора сопротивлением 47 кОм каждый. Мощностная характеристика незначительна, но лучше брать резисторы, рассчитанные на 0.125 Вт.
• Оптрон симисторный МОС3063. Допускается замена элемента оптроном МОС3062, МОС3082, МОС3083.
• Небольшой отрезок провода сечением 1 мм² для внутреннего монтажа схемы.
• 3 отрезка провода сечением 1.5 мм².
• Небольшая макетная плата.
• Пластиковый корпус.

Очерёдность монтажа фазоуказателя практически ничем не отличается от предыдущего прибора, изготовленного своими руками. Только увеличилось количество элементов на схеме.

Последовательность проверки фазировки данным измерительным прибором:

1. Определить нулевой провод в линии, в которой будет проводиться поиск чередования фаз. Чаще всего это нулевая шина, но может быть и отдельная шина заземления. Можно воспользоваться индикаторной отвёрткой.
2. Измерительный щуп «N» с помощью крокодила зацепить за нулевую шину линии.
3. Измерительный щуп «А» с помощью крокодила зацепить за любую из фаз. Загоревшийся жёлтый светодиод покажет наличие напряжение.
4. Острым измерительным щупом «B» коснуться фазы, идущей следом за той, на которую закреплён крокодил щупа «А». Для определения фазировки на проводе под напряжением лучше всего использовать именно острый щуп, а не крокодил.
5. Если угол чередования фаз составляет 120 градусов, то должен загореться зелёный светодиод. Если светодиод не загорелся, то щупом «B» необходимо коснуться третьего рабочего провода.

Помимо своей простоты, данный прибор необычайно точен и позволяет за несколько минут определить фазирование в линии. Изготовив такой фазоуказатель самостоятельно, пользователь получает не только экономию средств, но и экономию личного времени при последующих измерениях чередования фаз.

Сложный фазоуказатель

Если же сборка фазоуказателя стала вызовом для начинающего электрика, то можно, используя приведённую ниже схему, смонтировать устройство, для работы которого не требуется подключение к нулевому проводнику в сети. Сразу следует уточнить, что изготовление подобного прибора будет под силу только определённому кругу специалистов, здесь требуется навык работы с паяльником и монтажными платами.

Схема достаточно тяжёлая, но на ней есть все необходимые номинальные значения элементов, следует только сделать несколько полезных в работе замечаний:

• Микросхему К561ЛП2 допускается заменять на CD4030BE.
• Вместо триггера К561ТМ3 используйте CD4042BE.
• Транзисторы КТ3107А заменяются на аналогичные по своему действию модели КТ3107 или КТ361.
• В схеме используются диоды моделей КД105В, КД105Г, КД209Б.
• В качестве светодиодов можно использовать любые модели, главное, чтобы был соответствующий цвет свечения.

Плюсы схемы:

• Необычайно точная сборка, которая даёт быстрый результат при определении фазировки.
• Проверка угла между фазами занимает несколько секунд.
• Не требуется подключение к «нулевой» шине.
• При правильном монтаже прибор долговечен и совершенно безопасен.

К сожалению, есть и некоторые недостатки данного прибора, собранного своими руками. Во-первых, схема достаточно сложна и скорее всего правильно смонтировать её начинающему электрику будет очень трудно. Во-вторых, стоимость всех элементов может быть достаточно высокой и дешевле приобрести промышленный прибор.

Подводя итоги

Прибор для измерения угла в трёхфазной цепи — это необходимый для каждого электрика измерительный инструмент, который должен быть всегда под рукой.

Самостоятельно собранное устройство сэкономит не только средства, но и личное время в будущем.

Конечно, всегда остаётся вариант покупки изделия в магазине электронной техники или измерительных приборов, но намного полезнее для себя как для специалиста попробовать собрать подобное устройство самостоятельно.

по теме

Определитель фазы своими руками — Справочник металлиста

Чтобы сделать фазировку электрической линии, нужно иметь соответствующий опыт и знания Сфазировать генератор или электродвигатель поможет фазометр или по-другому фазоуказатель. Однако, его непросто найти в магазинах или же просто нет смысла покупать его для одного раза использования.

Для кабельных проводов обязательно нужно знать фазы ввода, иначе может произойти короткое замыкание. При правильности определения считать напряжение будет гораздо удобнее.

Что такое фазирование, и как определить фазы, как пользоваться мультиметром и сделать такой прибор дома – обо всех нюансах ниже.

Фазирование или фазировка – это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов.

В настоящее время сделать это можно самостоятельно.

Проверка чередования фаз обязательно проводится при применении трехфазных электродвигателей с использованием переменного тока.

Нюансы:

1. Фазировка влияет на направление вращения двигателя, что является очень важным условием, особенно, если сразу несколько механизмов используют двигатели одного порядка.
2. Другим случаем, когда обязательно нужно обратить внимание на чередование фаз, является работа с помощью электросчетчика индукционного типа. При обратном порядке, нередко случается самопроизвольное вращение диска, расположенного на счётчике. Эти счетчики в настоящее время менее требовательны к фазировке, однако на индикаторе также появляются соответствующие данные.
3. В некоторых случаях контроль расположения фаз можно выполнить без использования специальных приборов. Например, если подключение трехфазной сети питания происходит при соединении силовых кабелей. Если жилы внутри этого кабеля различны по своему цвету, то прозвонка происходит в разы быстрее. В некоторых случаях нужно просто очистить наружную изоляцию кабеля, чтобы узнать, где находится какая фаза. Жилы одинакового цвета обозначают, что фазы одинаковые.

Проверка чередования фаз выполняется с помощью специального прибора

Однако, цветовая маркировка не всегда гарантия правильного расположения фаз, ведь далеко не все производители придерживаются таких норм. Иногда на разных концах кабеля можно встретить различные цвета, поэтому идеальным и самым надежным способом определить, где какая фаза, является использование прозвонки жил.

Как проверить трехфазный электродвигатель (видео)

Фазировка электрической линии обязательно выполняется при работе с электрическими приборами, генераторами, трансформаторами. Удобнее всего определить, где какая фаза, используя указатель очередности. Этот индикатор можно сделать своими руками, и он будет успешно определять фазы.

Индикатор напряжения на светодиодах своими руками

Проверка напряжения в цепи – процедура, необходимая при выполнении различного рода работ, связанных с электричеством.

Некоторые любители-электрики, а иногда и профессионалы пользуются для этого самодельной «контролькой» – патроном с лампочкой, к которому подсоединены провода.

Хотя такой метод запрещен «Правилами безопасной эксплуатации электроустановок потребителей», он достаточно эффективен при грамотном использовании. Но все же в этих целях лучше пользоваться светодиодными определителями – пробниками.

Их можно купить в магазине, а можно изготовить самостоятельно. В этой статье мы расскажем, для чего нужны эти приборы, по какому принципу они работают и как изготовить индикатор напряжения на светодиодах своими руками.

Для чего нужен логический пробник?

Это устройство с успехом применяется, когда необходимо произвести предварительную проверку работоспособности элементов простой электрической схемы, а также для первичной диагностики несложных приборов – то есть в тех случаях, когда не требуется высокая точность измерений. С помощью логического пробника можно:

• Определить наличие в электроцепи напряжения величиной 12 – 400 В.
• Определить полюса в цепи постоянного тока.

• Произвести проверку состояния транзисторов, диодов и других электрических элементов.
• Определить фазную жилу в электроцепи переменного тока.
• Прозвонить электрическую цепь для проверки ее целостности.
