Как сделать ленточный шлифовальный станок своими руками

Как сделать ленточный шлифовальный станок своими руками — Станки, сварка, металлообработка

Ленточный шлифовальный станок или иное его название — гриндер – это одно из самых необходимых приспособлений, как в домашнем хозяйстве, так и в мастерских любой направленности. Это устройство позволяет произвести зачистку или полировку абсолютно любой поверхности детали или изделия.

С его помощью можно убрать ржавчину с металлической детали, подогнать ее размер в некоторых плоскостях, зачистить деревянный брусок, придать ему формы.

Благодаря тому, что лента движется с большой скоростью, можно избежать таких неприятностей, как заусеницы, которые возникают при работе с простой наждачной бумагой, или напильником.

Небольшой вес и относительно малые габариты позволяют закрепить станок на любой поверхности и использовать его с большей легкостью – появляется возможность регулировки угла наклона ленты, для удобства в работе.

Еще одно немаловажное удобство в конструкции гриндера — регулировка межосевого расстояния между катками, которая позволяет регулировать длину ленты, что позволяет работать с изделиями разного размера.

Простейшее устройство

Ленточный шлифовальный станок состоит из нескольких основных частей, благодаря которым он крепится, и приводится в движение – корпуса (станина), привода, валов и шлифовальной абразивной ленты. Основная часть – это привод, который задействует валы, благодаря чему обеспечивается движение ленты.

Также, валами осуществляется натяжка ленты – для правильной работы станка это очень важно. Зачастую, один из валов ведущий, а второй – ведомый. Иногда применяют для движение ведомого вала механическую трансмиссию, которая, приводится в движение ременной передачей.

С помощью ремня трансмиссия соединяется с электродвигателем.

В качестве основы для станка используется рабочий стол, конструкция которого варьируется, в зависимости от нужд. Так, он может быть статичным, или даже привинченным к полу, для того что бы избежать вибраций или смещения.

Но также можно использовать и колеса – для удобства перемещения по мастерской, без необходимости его демонтажа. Стол, также можно снабдить всеми необходимыми дополнительными поверхностями и выдвижными ящиками.

От этого будет только польза – в них можно хранить все необходимые детали, расходники и инструмент.

Простой принцип работы

Принцип работы ленточного гриндера предельно прост, лента располагается над рабочей поверхностью, натянутая на приводной и свободный валы.

 Она регулируется и натягивается с помощью устройства с пневмо- гидроцилиндра (такой используют для открывания и удерщивания двери багажника или капота у автомобилей) или пружины (самый простой и дешевый вариант), с помощью которых регулируется расстояние между валами, осуществляется замена ленты, а также ее натяжение.

Натяжка ленты, очень важная характеристика, поскольку недотянутая лента может слетать с роликов, проскальзывает на валу и очень быстро греется или останавливаться при касании заготовки о ленту. Перетянутая лента может разорваться в процессе работы, не прослужив положенного ей срока.

Поэтому. Для правильного ведения эксплуатации станка рекомендуется выставлять натяжение по прочности основы режущего инструмента, который применяется для резки материала, который необходимо шлифовать и стреле прогиба от нажима с нужной силой.

Что же касается ленты, что применяется на станках, ее основа – тканевая, ширина узкой от 6 до 500 миллиметров, длина, от 115. Широкие ленты, применяемые для обработки древесного массива и благородной стали имеют ширину от 500 до 3100 миллиметров. Зернистость начинается от Р-80, по таблице FEPAP.

Сфера применения станков

Сфера применения шлифовальных станков очень широка и применяются они практически на всех производствах, которые связанны с обработкой дерева или металла.

Они применяются, в основном, на последних этапах изготовления изделий, где требуется чистовая обработка.

В большинстве случаев, это мебель, но также это могут быть более мелкие товары для массового потребления, например, деревянные ложки или вешалки.

Эти изделия проходят на станке завершающее выравнивание поверхности, доводка шероховатости до необходимого уровня, подготовка поверхности для облицовки и лакировки. Станок также прекрасно подходит для того, что бы убрать лишний лак или грунтовку с поверхности, отполировать ее.

В металлообработке эти станки также применяются в большом количестве работ. Они прекрасно подходят для обработки заготовок, которые имеют круглую форму, или форму с прямыми углами с плоской поверхностью. В домашнем применении эти станки также незаменимы, в некоторых случаях.

С их помощь можно легко и быстро подготовить все необходимые детали – провести их зачистку и подгонку.

Инструкция по сборке

В первую очередь нужно изготовить станину. Для рабочего стола выбирают либо лист металла толщиной около 20 миллиметров – это наиболее оптимальная толщина.

Размер по длине и ширине можно варьировать как угодно – главное, что бы стол хорошо помещался в мастерской, давая возможность двигаться, не задевая его. Лучше всего – 0,7*0,4 метров. Либо профильные трубы 50*50мм и толщиной стенки от 3мм.

Размеры 0,7*0,4 метров. И сваривают прямоугольник — это и будет станина.

В станине нужно будет проделать несколько отверстий для рабочей площадки, на которую потом будет установлен двигатель станка. В качестве привода можно использовать двигатель от бытовой техники, например, стиральной машины.

Его мощности будет вполне достаточно для того, что бы справится с необходимой задачей, к тому же провода и выключатель можно извлечь вместе с ним. Но если такого варианта нет, подойдет любой электромотор мощностью до 3 киловатт, и оборотами 1500 об/мин.

Двигатель нужно закрепить максимально надежно, на все возможные болты.

Валы для станка можно изготовить из подручных материалов, если у вас нет подходящих для этого деталей – прекрасно подойдет древесина большой плотности. Ее достаточно просто обточит о самого оптимального размера, диаметром в 100 — 200 миллиметров, ширину можно сделать максимально 500 миллиметров, но варьируется от ширины применяемой ленты, если вы планируете использовать заводские ленты.

Ведущий вал крепиться на осе двигателя с помощью шплинтов или болтов, ведомый – крепиться на валах, которые закреплены на корпусе шлиф машинки. Сам корпус крепиться на болтовые соединения или сварку к станине. Для общей надежности, можно обтянуть валы резиной и запаять ее. Таким образом, вы добьетесь большего их сцепления с лентой.

Что же касается ленты, то ее также можно изготавливать собственноручно.

Для этого понадобятся полоски абразива такой же ширины, как и валы. Их нужно склеить вместе, используя основу – брезент или другой похожий материал. Для того, что бы избежать задирания ленты в месте склейки, ее стоит зарезать под острым углом, а не прямым – таким образом, она прослужит намного дольше.

Изготовление ленточного шлифовального станка

Одной из завершающих операций изготовления изделий является шлифование. Для его выполнения можно использовать наждачную бумагу, болгарку или шлифовальный станок. Чаще всего шлифовка требуется в производстве мебели. Наиболее производительным и точным будет ленточный шлифовальный станок по металлу.

Его можно использовать для финишной обработки не только деревянных деталей, но и металлических, применяя соответствующий абразивный материал. Можно избавиться от углублений и заусениц, удалить старое покрытие, получить гладкую поверхность или откалибровать деталь.

Для завершающей обработки деревянных изделий существует несколько видов шлифовального оборудования.

Разновидности, зависящие от типа шлифующей поверхности:

• Дисковые. Деталь обрабатывается на рабочем столе перпендикулярно (или под углом) к которому находится наждачный диск, связанный с двигателем. Предназначен для зачистки деталей цилиндрической, конической или шарообразной формы. Производительный и компактный станок.
• Барабанный. Рабочий орган оборудования, как уже понятно по названию, является барабаном. Чтобы повысить производительность или совместить черновое и чистовое шлифование монтируют два барабана с разными размерами абразивных зёрен. Предназначен для обработки длинных плоских заготовок (доски, рейки).
• Ленточный. Шлифующей частью является лента с абразивным напылением. Станок отличается высокой производительностью и относительно невысокой стоимостью.

Как сделать ленточный шлифовальный станок своими руками — Справочник металлиста

Одной из завершающих операций изготовления изделий является шлифование. Для его выполнения можно использовать наждачную бумагу, болгарку или шлифовальный станок. Чаще всего шлифовка требуется в производстве мебели. Наиболее производительным и точным будет ленточный шлифовальный станок по металлу.

Его можно использовать для финишной обработки не только деревянных деталей, но и металлических, применяя соответствующий абразивный материал. Можно избавиться от углублений и заусениц, удалить старое покрытие, получить гладкую поверхность или откалибровать деталь.

Для завершающей обработки деревянных изделий существует несколько видов шлифовального оборудования.

Разновидности, зависящие от типа шлифующей поверхности:

• Дисковые. Деталь обрабатывается на рабочем столе перпендикулярно (или под углом) к которому находится наждачный диск, связанный с двигателем. Предназначен для зачистки деталей цилиндрической, конической или шарообразной формы. Производительный и компактный станок.
• Барабанный. Рабочий орган оборудования, как уже понятно по названию, является барабаном. Чтобы повысить производительность или совместить черновое и чистовое шлифование монтируют два барабана с разными размерами абразивных зёрен. Предназначен для обработки длинных плоских заготовок (доски, рейки).
• Ленточный. Шлифующей частью является лента с абразивным напылением. Станок отличается высокой производительностью и относительно невысокой стоимостью.

Ленточный шлифовальный станок

Типы станков в зависимости от вида обрабатываемой детали:

• Круглошлифовальные. С их помощью обрабатывают конические и цилиндрические наружные поверхности заготовок.
• Бесцентровые. Предназначены для работы с деталями большой длины или без отверстия по центру.
• Внутришлифовальные. Шлифуют отверстия разных форм. Больше всего востребованы в промышленности.
• Плоскошлифовальные. Позволяют обрабатывать торцы и периферию круга. Могут оснащаться столами, которые вращаются или перемещаются продольно.

Наиболее востребованы не только в производстве, но и в частном домовладении ленточные плоскошлифовальные станки.

Конструкция ленточного станка

Шлифовальный станок по дереву состоит из двигателя, приводящий во вращение барабаны с помощью клиноременной передачи.

Клиноременная передача

На барабаны натягивают ленту с абразивными частицами, которая соединена концами. Она может находиться как в вертикальном, так и горизонтальном положении, а также под наклоном.

Для удобства обработки деталей на многих станках монтируют стол перпендикулярно рабочему органу. Чтобы регулировать режим обработки заготовок можно менять скорость движения барабанов.

Для удобства работы на ленточном шлифовальном станке нужно учесть разницу длины ленты и размера обрабатываемой детали. Лента должна быть длиннее, чем поверхность заготовки. В таком случае выполнение шлифовки будет более эффективным и качественным.

Нюансы исполнения ленточного станка могут отличаться. Рабочий стол может быть подвижным или жёстко закреплённым. А также рабочий стол может выполняться в форме гусеницы, выполняя дополнительно функцию подачи материала.

Либо же полное отсутствие рабочего стола и наличие свободной ленты, которая может находиться в любом положении. Ширина абразивной ленты может быть разной.

Любой плоскошлифовальный ленточный станок оснащается устройством для аспирации пыли, которая возникает при шлифовке.

Параметрами работы шлифовального оборудования являются скорость движения ленты, сила прижима детали к ленте, натяжение ленты. При слишком высокой скорости движения ленты и низким прижимом некоторые части заготовки могут остаться нешлифованными.

При слишком сильном прижиме детали и низкой скорости подачи ленты наоборот можно повредить деталь. Натяжение ленты производится благодаря перемещению ведомого барабана.

Сам рабочий станок может отличаться по зернистости. Её подбирают в зависимости от требуемой гладкости детали и материала заготовки. Именно твёрдость обрабатываемой детали влияет, в первую очередь, на характер абразивной поверхности.

На работу станка по дереву влияет качество склейки ленты. Она должна быть правильно соединена, быть целой без повреждений, чтобы в процессе шлифования не было нарушений работы оборудования.

Натягивая ленту на барабан нужно следить, чтобы шов при работе не цеплялся за обрабатываемый материал, а скользил по нему. То есть соединение ленты должно лежать по направлению движения, а не против.

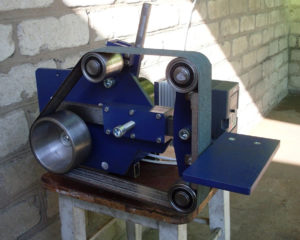

Гриндер своими руками

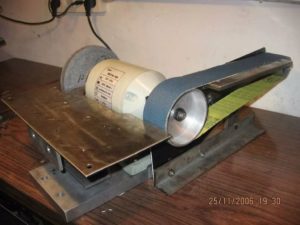

Самостоятельное изготовление шлифовального станка

В домашних условиях профессиональное оборудование окупается нескоро в связи с нерегулярным использованием. Можно изготовить ленточный шлифовальный станок своими руками, чтобы сэкономить финансы на приобретении такого инструмента.

Самодельный плоскошлифовальный станок имеет основные конструктивные составляющие – двигатель, станина и барабаны.

Как сделать шлифовальный станок? Для станины лучше подобрать металлический лист, минимальные размеры которого 500х180х20 мм. Чем больше габариты рабочей поверхности, тем удобней и больше разных деталей можно будет обработать. Важно сторону станины, к которой будет прикреплена площадка с электродвигателем, обработать очень ровно.

В качестве двигателя самодельного ленточного шлифовального станка может выступать мотор от стиральной машинки.

Двигатель стиральной машинки

Подбирать электродвигатель стоит с мощностью до 3 кВт и скоростью вращения около 1500 об/мин. Важно зафиксировать агрегат на площадке крепко и надёжно.

Чтобы станок по дереву своими руками работал эффективно, скорость движения ленты должна быть около 20 м/с. Для обеспечения такого режима диаметр барабанов должен быть 200 мм.

С такими параметрами отпадает необходимость в использовании редуктора. Ведущий барабан присоединяется к валу двигателя напрямую, а ведомый барабан свободно вращается на валу в подшипниках.

Для экономии финансов можно в качестве барабанов использовать самоделки:

• Изготовить квадраты 20х20 см из листов ДСП.
• Составить стопку толщиной 24 см из выпиленных квадратов.
• Из сложенного таким образом пакета выпилить диск диаметром 20 см. При изготовлении барабанов нужно учитывать, что в разрезе диаметр наружной части должен быть меньше диаметра центральной части на 2–3 мм. Это обеспечит нахождение ленты по центру барабана.

Ширина шлифовальной ленты должна быть 200 мм в соответствии с шириной барабанов.

Нужно выбирать соответствующую ширину шлифовочной ленты

Для её изготовления можно взять наждачные полосы, аккуратно склеив их между собой. В качестве хорошего основания может быть брезентовая ткань.

Чтобы лента при движении не проскальзывала, рекомендуется барабаны обтянуть резиной. Например, можно воспользоваться камерами для мопеда или велосипеда. Желательная высота слоя из резины должна быть 3 см.

Изготовив ленточный шлифовальный станок, можно получить в комплекте не только оборудование для шлифовки деревянных заготовок, но и инструмент для качественной заточки режущих металлических предметов.

: Как сделать мини-ленточный шлифовальный станок

Ленточно-шлифовальный станок Гриндер своими руками

Шлифовальные станки ленточного типа используются в различных случаях, зачастую в промышленности.

Гриндер – ленточно-шлифовальный станок, предназначенный для сухого шлифования изделия, который относится к рассматриваемой категории оборудования.

При этом изделие может быть металлическим, из искусственного или натурального камня или другим. Создать гриндер своими руками можно, воспользовавшись рекомендациями и определенными чертежами.

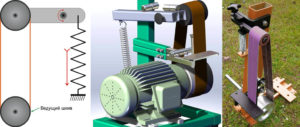

Модель самодельного ленточно-шлифовального станка Гриндер

Изготовление своими руками

Рассматривая возможность сделать гриндер своими руками, у многих домашних мастеров возникает желание выполнить работу, так как при помощи этого оборудования можно проводить различные технологические операции шлифования с деталями. При этом деталь может быть изготовлена из металла или дерева, пластика.

Промышленные варианты исполнения, как правило, имеют высокую стоимость. Также не стоит забывать о том, что оборудование требует периодического обслуживания, самодельный ленточно-шлифовальный станок можно отремонтировать самостоятельно без наличия специальных инструментов или оборудования.

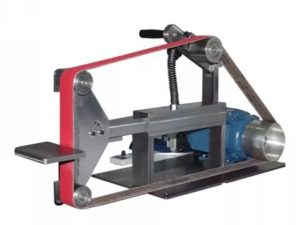

Заводской гриндер

Использовать гриндер можно для реализации следующих технологических задач:

1. снятие заусенцев;
2. устранение небольших дефектов поверхности;
3. снятие облоя;
4. зачистка коррозионного слоя;
5. устранение последствий проведения лазерной, плазменной или иной резки;
6. устранение дефектов, допущенных при проведении процесса сварки.

Учитывая вышеприведенные особенности, многие решают сделать гриндер своими руками.

Особенности работы по изготовлению своими руками

Не все могут позволить себе даже простой ленточно-шлифовальный станок, созданный на заводе. Это связано с высокой стоимостью профессионального оборудования.

Также не стоит забывать о том, что размеры промышленного ленточно-шлифовального станка гриндер очень большие. С большими размерами ленточно-шлифовальный станок может не стать в отведенное помещение, усложняется его транспортировка.

Конструкция гриндера относительно проста, что дает возможность провести его создание своими руками.

Как и при выполнении любой другой работы от проведения подготовительного этапа зависит многое. Для того чтобы создать гриндер своими руками нужно учесть нижеприведенные моменты:

1. Для начала нужно набросать чертеж, который будет отображать особенности конструкции. На основании чертежа будет понятно то, какие материалы и инструменты понадобятся для проведения работы.
2. Далее находим необходимые инструменты: дрель, болгарка, электрический лобзик. Стоит учитывать тот момент, что многие чертежи гриндера определяют необходимость использования металлических элементов для укрепления конструкции, гашения вибрации и так далее. Поэтому при выборе инструмента стоит учесть, что нужно будет также работать и с металлом.
3. Некоторые детали самостоятельно не создашь, так как нужен токарный станок. Поэтому нужно быть готовым к тому, что понадобятся услуги токаря.

Чем лучше сверлить бетонные стены? — Металлы, оборудование, инструкции

› Малоэтажное строительство › Инструмент

27.03.2019

Иногда при ремонте необходимо проделать отверстие в бетоне. Мастера пользуются перфоратором, но он есть в хозяйстве не у каждого. Если знать, как просверлить бетонную стену обычной дрелью, то с задачей справляются простым инструментом.

Чем сверлятся стены из бетона

Сверлить бетонные стены и потолок сложно — попадается щебень, который затрудняет процесс.

Для решения этой задачи используют несколько инструментов:

• перфоратор;
• дрель с ударным механизмом;
• обычная электродрель;
• мощный шуруповерт;
• станок для алмазного бурения.

Он выполняет эту работу благодаря своим возможностям:

• увеличенная мощность двигателя;
• можно использовать различные зубила;
• доступно применение сверл больших размеров.

Но не всегда перфоратор целесообразно применять.

Он не подходит:

• если требуется проделать отверстия небольшой глубины — около 10 мм;
• для пеноблоков — материал крошится;
• если требуется много отверстий — перфоратор перегревается.

Для домашнего использоваться подходит электродрель. Если ее покупают для сверления стен, учитывают, что лучше ударная, т.к. в безударной дрели при длительном применении в таких условиях быстро портится патрон. Можно купить дрель-перфоратор — мощный инструмент.

Сделать немного отверстий можно обычной дрелью, при этом используют особые насадки и приспособления, помогающие в работе. Вместо дрели также применяют шуруповерт большой мощности.

Для профессионального бурения бетонных конструкций используют алмазное сверление. Применяется специальное дорогое оборудование, покупать которое для домашнего использования нет смысла. Если отверстие сложное, лучше поручить работу специалистам.

Алмазные сверла и иные приспособления

Виды алмазных сверл для дрели.

Стержни для бетона имеют по всей длине напайки, которые придают особую прочность. Даже при работе с твердыми материалами они сохраняют технические свойства.

Внешне они тоже отличаются, что не дает спутать их с другими:

• затупленный конец из напаянного победита, который по твердости почти не уступает алмазу;
• изделия белые, в отличие от черных по металлу и светлых для дерева;
• наконечник шире стержня.

По конструкции различают:

• шнековые — для просверливания глубоких отверстий;
• спиральные — для отверстий большого диаметра;
• пологие — ими делают небольшие дырки.

У буров утолщенный хвостовик, они вставляются в патрон защелкиванием.

Если необходимо просверлить широкое отверстие, а перфоратора не оказалось, выручит специальная насадка. Она называется коронкой, имеет зубцы, которые облегают сверление в твердых поверхностях. Выполняются с алмазным напылением или из победита.

Сечение насадок — 35-120 мм. Особый спрос на коронки диаметром 68 мм — это размер подрозетников. Сверлят на максимальную глубину 150 мм, если требуется больше, удлиняют. Коронки для перфораторов имеют напаянные зубцы, а у предназначенных для дрели вместо них твердосплавное напыление.

Это имеет некоторые преимущества: такая насадка одинаково хорошо бурит бетон и кафель, а узкоспециализированные насадки для перфоратора приходится менять. Коронку можно использовать с электродрелью мощностью более 1 кВт.

Для сверления подойдут различные виды насадок:

1. Ударные коронки с припаянными зубцами.
2. Алмазные — для безударного сверления без перфоратора. Они с абразивом на кромке, работать ими быстрее, чем ударными.
3. Коронки КС — с напылением на кромках.

Качественную продукцию предлагают фирмы Bosh, Makita, Metabo, среди отечественных — «Интерскол», «Зубр». Китайские изделия тоже могут быть качественными, если их цена высокая.

Практические советы мастеров

Важно правильно пользоваться инструментами и приспособлениями. Готовят набор сверл с различными рабочими характеристиками. Бетонные стены облицовывают деревом, плиткой, камнем, для которых понадобятся разные сверла. Перед работой убеждаются, что под штукатуркой в месте сверления нет проводки.

Перед сверлением обращают внимание на важные моменты:

• для отверстий глубже 10 см и диаметром больше 12 мм используют перфоратор;
• работу начинают на пониженных оборотах, ударную функцию включают, когда стержень углубится на 5 мм;
• отверстия под дюбели высверливают на 10 мм длиннее пластикового корпуса.

Если сверло дрели, углубляясь, застревает, его вынимают и разрабатывают отверстие пробойником, чтобы разбить встретившийся камень и продвинуться дальше.

Алмазные сверла дороже победитовых и используются только без включения ударного механизма. Их требуется каждые 10 минут охлаждать, делать это нужно без воды, только на воздухе.

Несколько нюансов, как просверлить бетонную стену

Если нужно сверлить бетон, обычная дрель годится только для нескольких маленьких отверстий. Для большего объема используют перфоратор или ударную дрель.

Лучшие приспособления — алмазные, которыми легче сверлить, если электродрель без ударного механизма. Ими работают с перерывами, чтобы избежать перегрева сверла. Сверление железобетона — чрезмерная нагрузка для двигателя, редуктора, подшипников, дрель не предназначена для такой работы, поэтому ее используют осторожно.

Отверстия в керамическом материале, которым часто облицованы стены, можно делать сверлом по бетону, нажимая несильно, чтобы не расколоть плитку. Дерево, пластик ему не поддаются, поэтому вначале проходят сверлом для соответствующего материала.

Как просверлить бетонную стену обычной дрелью: какой выбрать инструмент и насадку, практические советы Ссылка на основную публикацию

Способы просверлить дрелью бетонную стену

При подготовке к ремонту в доме, нужно быть готовым к тому, что придется сверлить стены. Например, чтобы закрепить профиль для листов гипсокартона.

На этом этапе обычно возникают некоторые сложности, так как во многих домах стены сделаны из бетона. Помимо высокой прочности, материал может быть скомбинирован с арматурой, что вдвойне осложняет работу.

Чтобы просверлить бетонную стену обычной дрелью, нужно заранее ознакомиться со всеми нюансами рабочего процесса.

Общие рекомендации

Сверление несущих стен и перегородок из бетона — занятие не из легких. Чтобы выполнить намеченную работу быстро и качественно, нужно знать некоторые секреты и хитрости. А также не помешает прислушаться к мнению опытных мастеров, которые советуют:

• Использовать сверло по бетону для работ с этим же материалом, а также с камнем и керамикой. Для металла и дерева они категорически не подходят.
• Сверлить стальную арматуру, попадающуюся в стене, только сверлом по металлу, после чего снова сменить его на сверло по бетону.
• Разбивать твердые камни в бетоне вручную с помощью кувалды или используя для этих целей старое сверло.
• Следить за состоянием насадки, работая с твердым бетоном. Она не должна перегреваться, поэтому нужно делать перерывы в работе каждые 10 минут.
• Для сохранения целостности стены с обратной стороны нужно иногда сбавлять обороты.
• Сверлить керамическую плитку можно сверлом по бетону, но при этом не стоит сильно нажимать на дрель, чтобы не расколоть отделочный материал.

Следуя этим рекомендациям, можно просверлить дырку в бетонной стене без особых проблем. Таким образом, удастся сэкономить не только время, но и собственные силы.

Как выбрать инструмент

Чаще всего для бурения бетона используется перфоратор. Он имеет несколько преимуществ перед обычной дрелью.

К ним относятся:

• увеличенная мощность;
• функция долбления разными видами зубил;
• сверления больших (по диаметру) отверстий;
• возможность пробивания особо твердых материалов.

Несмотря на перечисленные достоинства, такой инструмент не всегда подходит для работы. В некоторых ситуациях его использование попросту нецелесообразно.

Перфоратор не подойдет в следующих случаях:

• когда в стене нужны неглубокие отверстия (10–12 мм);
• при работе с пеноблоком (иначе материал раскрошится);
• если необходимое количество отверстий не превышает 15 штук.

Исходя из этого, можно сделать вывод, что для домашнего использования больше подходит обычная дрель. Чтобы приобрести такой инструмент для сверления стен, нужно учесть ряд важных моментов.

Дрель обязана отвечать таким требованиям:

1. Она должна быть ударной, поскольку такой тип наиболее эффективен при бурении бетонных стен. В безударной дрели насадки и патрон слишком быстро выйдут из строя.
2. Насадки на нее лучше покупать победитовые, с предназначением для работ по бетону. А наконечник — с покрытием из прочных сплавов.

Нюансы изготовления шлифовального станка по металлу своими руками

В начале собственного производства по работе с различными материалами приобрести дорогостоящее оборудования от известных производителей может не каждый. При изготовлении металлических предметов понадобится дополнительное электрооборудование для обработки заготовок. Разберёмся с тем, как сделать шлифовальный станок по металлу своими руками.

Шлифовальный станок своими руками

Инструменты и материалы

Перед началом работ необходимо внимательно изучить конструкцию самодельного шлифовального станка, чтобы не допустить ошибок при его изготовлении. Материалы и инструменты для его производства выбираются в зависимости от вида оборудования. Это может быть ленточный, плоскошлифовальный, внутришлифовальный, специализированный или барабанный станок.

Расходные материалы:

1. Электродвигатель — сердце шлифовального станка.
2. Катки или ролики для закрепления шлифовальной ленты.
3. Станина — устойчивое основание, которое должно обеспечивать работу станка без вибраций. Изготавливается из листов металла, швеллеров, уголков.
4. Крепежные элементы — болты, гайки. Для соединения металлических деталей лучше всего использовать сварку.
5. Шлифовальный цилиндр.
6. Пылеотсос (не обязательно).
7. Защитный короб (можно изготовить из толстого пластика или металла).
8. Механизм для изменения оборотов двигателя.

Также желательно придумать какие-нибудь зажимы для заготовки, чтобы при соприкосновении со шлифующей поверхностью заготовку не вырвало из рук.

Инструменты для изготовления самодельного шлифовального станка:

• набор гаечных ключей;
• болгарка;
• шуруповерт;
• дрель.
• сверла по металлу и бита;
• молоток, ножницы по металлу;
• отвертки.

Количество материалов, кроме ключевых элементов станка, будет зависеть от его формы, размера и функционала.

Электромотор для станка

Производительность шлифовального станка будет напрямую зависеть от установленного в его конструкцию двигателя. При сборке самодельного оборудования важно внимательно отнестись к выбору электромотора:

1. Простые станки можно изготавливать на основе электродвигателя из стиральной машины. Это дешевые модели, которые удивляют своей надежностью, производительностью и долговечностью.
2. Идеальным вариантом считаются двигатели, которые делают 1000–1500 оборотов в минуту. Мощные электромоторы со скоростью вращения более 3-х тысяч оборотов в минуту небезопасны для самодельных конструкций. Из-за большой нагрузки детали могут не выдержать, и станок сломается.
3. Оптимальный показатель мощности для самодельного оборудования — 100–200 Вт. Желательно, чтобы мощность можно было повысить до 400 Вт. Большей мощности для самоделки не нужно.
4. Лучше всего устанавливать трехфазовый двигатель.

При изготовлении самодельного оборудования, важно с умом подходить к выбору двигателя. Любой подвижный элемент буде производить вибрацию. Она, в свою очередь, может нарушить целостность конструкции и вывести из строя детали. Если же используется более мощный двигатель, требуется устанавливать на него наждачные круги высокой прочности. Они выдержат большую нагрузку.

Электродвигатель для станка

Ремень

Чтобы приводить шлифовальный круг в движение, необходим качественный ремень. Оптимальная ширина ремня — 12 мм. Более тонкие модели меньше перегружают двигатель, однако они менее долговечны.

Устройство ленточного шлифовального станка

Перед тем как сделать ленточный шлифовальный станок, требуется разобраться с его устройством. Конструкция у него достаточно простая. Электродвигатель передаёт усилие на главный шкив с помощью ремня. Тот, в свою очередь, приводит в движение шлифовальную поверхность.

Ещё одни шкив закрепляется на подшипнике. Третий шкив играет роль натяжного ролика и вращается на рычаге. Сам рычаг с помощью пружины закрепляется на раме. Ленточный шлифовальный станок можно модернизировать дополнительными приспособлениями для расширения функционала.

Определение типа привода

Перед изготовлением станка необходимо определиться с помощью чего будет вращаться главный шкив:

1. Его приводит в движение электродвигатель.
2. Основной шкив двигается с помощью дополнительного, которые совместно связаны ремнём.

Профессионалы в области металлообработки советуют использовать ременной механизм. В отличие от прямой передачи нагрузки на основной шкив, дополнительные элементы более безопасны и уберегут конструкцию от разрушения при возникновении проблем.

Изготовление рамы и ее установка

При изготовлении опорной конструкции часто используются металлические уголки. Их размер зависит от длины шлифовальной ленты. Уголки популярны благодаря простоте работы с ними. Если речь касается скручивания, уголки не выдерживают даже простых нагрузок. Для усиления рамы используются дополнительные перемычки.

Главный ролик

Одной из основных деталей станка является главный ролик. На него передаётся крутящий момент от электродвигателя. Для крепления используется подшипник.

Изготовление роликов для шлифовального станка

Самодельный шлифовальный станок по металлу не сможет функционировать без подвижных роликов. Их можно изготавливать из различных материалов. Бюджетным и надёжным вариантом являются ролики из дуба, ореха, ясеня, граба.

Для самодельного оборудования достаточно изготовить три подвижных ролика — главный, верхний и натяжной. Чтобы изготовить главный ролик, понадобится две круглых деревянных пластинки по 13 см в диаметре.

Оптимальная толщина пластинок — 2,5 см. Для верхнего и натяжного роликов нужны круглые деревянные пластинки по 10 см в диаметре.

Пластинки требуется склеить между собой и оставить до полного высыхания в струбцинах.

Далее будущие ролики необходимо обработать на токарном станке до параметров 5 х 10 см и 5 х 8 см. В центре получившихся деталей нужно высверлить отверстия под размещение подшипников и сквозное отверстие для продевания болта через весь ролик и подшипники.

Самодельный ролик для станка

Скрепление роликов болтами

Отдельные части роликов (деревянные пластинки) требуется дополнительно скрепить болтами. Скрепления на клей недостаточно. Важно утопить головки болтов в ролики, чтобы они не цеплялись за раму.

Рычаг натяжения

Рычаг можно изготовить из металлической планки с прямыми или закругленными концами. Она не должна быть более 20 см по длине. В будущем рычаге требуется высверлить 4 отверстия. Первое находится в 8 см от края рычага. Ещё два отверстия нужно сделать в противоположной стороне на расстоянии 5 см между друг другом. Последнее отверстие должно находится на краю, рядом с точкой вращения.

При сборке механизма регулировки, после изготовления отверстий, рычаг закрепляется между главным роликом и основным. Планка должна свободно крутится вокруг своей оси после закрепления.

Установка роликов

Все три ролика нужно расположить в одной плоскости. При этом натяжной ролик является статическим. Выравниваются они с помощью шайб и болтов.

Стабилизация ленты

Чтобы абразивная лента не соскакивала с роликов, необходимо сделать стабилизирующий механизм. Натяжной ролик должен иметь немного свободного хода. Само стабилизирующее устройство состоит из фиксирующего элемента и регулирующего болта.

Фиксирующий болт

Это крепежный элемент, в котором предварительно было высверлено отверстие. С него нужно сточить головку и расположить между рычагом и основным роликом.

Болт, на котором крепится ролик

Важно ослабить этот крепежный элемент, чтобы натяжной ролик мог двигаться. Нужно дополнительно закрепить его с помощью контргайки, чтобы уберечь от разрушения при вибрации.
Изготовление роликов для гриндера ролик «бочка» и прямой ролик.

Завершение работы по изготовлению станка своими руками

Невозможно начать шлифовку без абразивной ленты. Она выбирается в зависимости от используемого материла и грубости работы. Например, для шлифовки грубых поверхностей используется крупная зернистость, а для финишной отделки — мелкая фракция.

Шлифовальный станок своими руками. Часть 1: Homemade grinder После сборки самодельного станка необходимо проверить каждый крепежный элемент. Не должно быть болтающихся или плохо зажатых креплений.

После проверки конструкции необходимо расположить её на устойчивом и твердом основании, подключить к сети и запустить двигатель. Затем нужно медленно поднять обороты до 3000 и понаблюдать за наличием вибрации.

Если вибрация сильная, необходимо изменить станину, сделать её тяжелее. Также стоит проверить основание. Вибрация может появится из-за неровных участков.

Шлифовальный станок своими руками. Часть 2: Building a Disc Sander
Собрать самодельный шлифовальный станок по металлу может любой человек. Важно правильно сделать чертёж (можно найти в интернете), подготовить инструменты с материалами и внимательно совместить ключевые детали вместе. Перед началом работы нужно обязательно проверить крепежные элементы и оценить работу двигателя. Нельзя повышать мощность до предела. Это может привести к разрушению конструкции.

Шлифовальный станок по дереву своими руками

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Общие понятия и область применения

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда — либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

Ленточный шлифовальный станок

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора.

Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально.

Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

Универсальный шлифовальный станок

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём.

Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель.

Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

Барабанный шлифовальный станок

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

Дисковый шлифовальный станок

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки. И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели, из болгарки. Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Совет: Если вы всё же надумали приобретать заводской шлифовальный станок, то заранее определитесь с работами и нагрузками, которые будет претерпевать ваш аппарат, и только потом совершайте покупку. То же самое относится и к самодельным инструментам.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Где каждое обозначение означает следующее

1. q — Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
2. k — Показатель трения изнаночной стороны абразива по рабочей поверхности.
3. n — Коэффициент полезного действия всей системы.
4. K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость.

   Пределы этого показателя колеблются от 0.2 до 0.6.

5. S — Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
6. U — Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

Чертеж шлифовального станка

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины.

Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Схема ленточного шлифовального станка

Совет: Перед установкой абразивной полосы на ролики, необходимо намотать на них тонкую полосу резины. Это снизит скольжение полосы во время работы.
Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

1. Древесная доска.
2. Деревянные бруски или металлическая профильная труба.
3. Шарикоподшипники.
4. Электрический мотор.
5. Резиновый ремень.
6. Резиновый пассик.
7. Металлический шкив.
8. Саморезы, крепёжные элементы.
9. Абразивный элемент.
10. Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
11. Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

обзоры

обзор самодельного шлифовального станка:

обзор по выбору шлифовального оборудования:

обзор ленточного шлифовального станка:

обзор эксцентриковых шлифмашинок:
