Опрессовка ГБЦ: 3 основных этапа и 2 полезных совета + видео

Выход из строя ГБЦ происходит из-за использования некачественной охлаждающей жидкости или топлива. Тепловые и механические нагрузки приводят к образованию трещин.

Износ цилиндров, поршневых колец, подшипников влечёт за собой снижение эффективной мощности двигателя и увеличение расхода топлива. Во всех этих случаях необходимо провести диагностику и ремонт.

Опрессовка ГБЦ является способом проверить герметичность системы охлаждения в рабочих режимах при повышенных значениях температуры и давления.

Проявлениями разгерметизации служат:

• cнижение количества охлаждающей жидкости;
• попадание охлаждающей жидкости в систему смазки;
• повышение влажности выхлопных газов, выход пара.

Довольно часто осмотр деталей не выявляет дефектов. Для проверки герметичности каналов охлаждения и смазки проводится опрессовка.

Стоимость опрессовки ГБЦ зависит от используемого оборудования и необходимого объёма работ. Однако эти затраты значительно меньше, чем стоимость новой головки, поэтому за техническим состоянием двигателя нужно постоянно следить.

Опрессовку блока цилиндров и головки блока цилиндров желательно проводить в механической мастерской с применением специального оборудования. При проведении работ там используются специальные стенды, оснащённые необходимым инвентарём для опрессовки.

Они включают в себя:

• нагревательные элементы;
• ванну с крышкой;
• подъёмный и поворотный механизм;
• датчики температуры и давления;
• управляющую панель.

Профессиональные стенды выполняются из нержавеющей стали. Они рассчитаны на длительные рабочие циклы и позволяют выполнять точную и безопасную опрессовку головок и самих блоков цилиндров.

Места утечек определяют по пузырькам, которые показывают, где из головки выходит воздух. Для более удобного поиска установки допускается поворачивать головку на угол до 360°.

Порядок проведения работ:

• вначале нужно заглушить резиновыми прокладками и плексигласовыми пластинами выходы каналов системы охлаждения;
• затем необходимо подать внутрь воздух под давлением 6 атмосфер;
• после этого следует опустить ГБЦ в ванну с горячей водой и подержать там около 30 минут.

В процессе прогрева детали трещины расширяются и появляются пузырьки воздуха, который под давлением выходит наружу. По результатам диагностики принимается решение о необходимости ремонта двигателя. Иногда трещину ГБЦ или БЦ можно убрать при помощи сварки. Это должен делать квалифицированный специалист.

Опрессовка ГБЦ в домашних условиях

Можно проводить опрессовку головки блока цилиндров и в домашних условиях. Для этого потребуется ванна и оснастка для герметизации выходных отверстий. Нужно вырезать пластину из плексигласа и отверстия под шпильки и цилиндры. Разметить их расположение можно по прокладке.

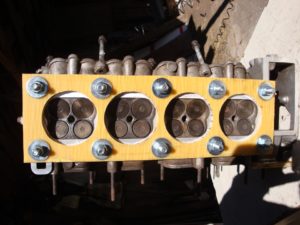

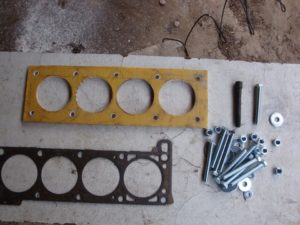

Потом нужно закрыть выходные отверстия ГБЦ резиновыми прокладками и прикрутить пластину и штуцер для подачи воздуха под давлением. Когда все отверстия будут надёжно загерметизированы, можно приступать к нагреву головки в ванне и подаче воздуха через снабжённую штуцером заглушку.

Можно опрессовать ГБЦ своими руками и без ванны, но точность такого способа невелика. Для этого нужно в загерметизированную головку подавать горячую воду под давлением вместо воздуха. Дефекты определяют по течи или появлению воды на поверхности.

Ещё один способ опрессовать головку блока цилиндров предусматривает ввод керосина вместо воды. Для этого головку нужно перевернуть вверх камерами, ввернуть свечи и залить в неё керосин. Керосин обладает большой текучестью и может проникать в самые мелкие трещины. Наличие дефектов определяют по потёкам на поверхности и уменьшению уровня керосина в камере.

Решение о ремонте двигателя

При нарушении герметичности охлаждающая жидкость может попадать в масло, а оно появляется в системе охлаждения. Это приводит к перегреву двигателя. Из-за этого увеличивается износ деталей, что может привести к заклиниванию двигателя. Если опрессовка выявила наличие трещин и нарушение герметичности, требуется ремонт двигателя.

Восстановление одной из главных частей автомобиля должны проводить квалифицированные мастера на специальном оборудовании. Своевременная диагностика и ремонт предотвратят неожиданные поломки и продлят срок эксплуатации агрегата.

Пожалуйста, оцените этот материал!

(6 3,83 из 5)
Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

• Двигатель
• Инструкция
• Механизм

Опрессовка блока цилиндров своими руками — Справочник металлиста

Головка блока цилиндров предназначена для обеспечения газораспределения, на ней установлены детали механизма газораспределения, это самый ответственный узел в работе двигателя.

Корпус ГБЦ современных двигателей изготавливают из алюминиевого сплава, а в него вставляются втулки и сёдла из более твёрдых и прочных металлических сплавов, которые лучше противостоят температурным нагрузкам.

Снятая с двигателя головка блока должна пройти некоторые процедуры перед ремонтом, чтобы точно установить, что с ней надо делать и пригодна ли она к ремонту, и только после этого приступать к восстановительному ремонту.

Так как головка состоит из запрессованных в неё деталей, то практически весь ремонт сводится к восстановлению или замене этих деталей: клапанов, направляющих, сёдел.

Процесс ремонта ГБЦ

Обычно головку ремонтируют по определённому алгоритму:

• Мойка
• Разборка-Сборка
• Дефектовка
• Опрессовка ГБЦ
• Ремонт и замена седел клапанов ГБЦ
• Ремонт или замена клапанов
• Ремонт или замена направляющих втулок клапанов
• Восстановление плоскостей ГБЦ

Мойка

Мойка гбц не всегда производится перед разборкой. Если надо просто отшлифовать головку, то её даже разбирать не надо. А вот после механической обработки мыть надо всегда, чтобы удалить стружку и абразив.

Перед полной разборкой и дефектацией ГБЦ надо обязательно вымыть, чтобы не возиться руками в масле и налипшей на масло грязи. К тому же, на чистой головке будут лучше видны все дефекты и будет проще проводить измерение.

Очистка деталей двигателя производится с помощью растворителей на основе нефти (бензин, соляра, сольвент), моющих средств (бесконтакт для мойки машин, пенный очиститель двигателя) либо другой химией, типа щёлочи (Деталан). Существуют специальные мойки для деталей двигателя, но можно обойтись и простым тазиком, главное работать в проветриваемом помещении.

Разборка, сборка ГБЦ

На головку блока крепится много деталей: это и механизм газораспределения, включающий в себя распредвалы со шкивами, клапана и их привод с фиксацией. Также присутствуют уплотнительные элементы: сальники распредвала, сальники клапанов, прокладки.

Уплотнительные элементы по возможности должны быть заменены все, чтобы лишний раз не разбирать головку и не снимать её с двигателя.

Особенно это касается маслосъёмных колпачков, которые меняются только на снятой головке и нередко начинают пропускать масло вследствие износа, затвердевания и потери эластичности.

Дефектовка

В дефектовку входит измерение всех необходимых размеров, опрессовка с целью выявления трещин, и визуальный осмотр для выявления прочих отклонений.

  При дефектовке особо важным считается плоскость прилегающей к блоку поверхности и наличие трещин.

Деформацию плоскости определяют при помощи лекальной линейки и набора щупов и при отклонении от нормальных размеров шлифуют головку.

Для проверки прилегания клапана используют пневматическую установку, которая показывает, правильно ли прилегает клапан, в противном случае надо будет притереть клапан к седлу, если детали ещё не полностью износились.

Опрессовка ГБЦ

Опрессовка нужна для выявления трещин ГБЦ, в этом случае заделывают все каналы водной рубашки и через патрубок подают под давлением воздух, после чего оставляют головку на некоторое время.

В это время следят по манометру за падением давления в системе, если давление быстро падает, значит нужно искать трещину.

Для наглядности головку можно поместить в воду, и тогда на месте трещины из неё пойдут пузырьки воздуха.

Ремонт и замена сёдел клапанов

Сёдла подвергаются прямой термической нагрузке, особенно подвержено перегревам седло выпускного клапана, через которое проходят горячие выхлопные газы.

Это может привести к раковинам или трещинам на поверхности седла, что может ослабить посадку и привести к выпадению седла.

При обнаружении трещин нужно заменить седло клапана, а при образовании раковин или при износе можно просто нарезать новый профиль, если позволяют размеры и износ не сильно большой, нужно мерить.

Ремонт или замена клапанов

С клапанами случаются те же проблемы, что и с сёдлами, это сопрягаемые детали и поломки у них одинаковые: клапан может прогореть, на тарелке может образоваться трещина, износ, кроме этого может быть изношен стержень клапана. Как правило, клапан гнётся только когда встречается с поршнем либо с посторонним предметом, при нормальной работе он не гнётся, так как благодаря пружине постоянно работает на растяжение, а не на сжатие.

https://www..com/watch?v=jdP2ml9BjLk

При износе тарелки клапана, когда там образуется неправильная фаска, клапан можно поправить, ту же самую операцию нужно будет проделать и с седлом, проточив на нём ответную плоскость.

Ремонт или замена направляющих втулок клапанов

При больших пробегах втулки клапана могут сильно износиться, это ведёт к перекосу клапана, который криво ходит и разбалтывает уплотнитель- маслосъёмный колпачок, масло легко поступает в камеру сгорания. Также получается кривое сопряжение клапана с седлом, что ведёт к износу их сопряжения, нарушается геометрия фаски седла. А если втулка установлена неправильно, то она может дать трещину.

Если есть такой износ или другие поломки, то необходимо заменить направляющие клапанов.

Восстановление прилегающей к блоку плоскости ГБЦ

От постоянных термических нагрузок головка блока цилиндров может деформироваться. Больше всего это заметно на плоскости, прилегающей к блоку. Максимально допустимая деформация может составлять 0,05мм, в противном случае головку блока цилиндров надо шлифовать.

После механической обработке при ремонте головки блока цилиндров обрабатываемые детали необходимо тщательно вымыть, чтобы смыть с них всю механическую стружку или абразив.

Опрессовка головки и блока цилиндров: что это такое

Как правило, перед тем, как выполняется ремонт головки блока цилиндров или во время капитального ремонта двигателя, делается опрессовка. Если просто, опрессовка двигателя  является проверкой герметичности каналов системы охлаждения двигателя (рубашка охлаждения).

Также опрессовывать двигатель необходимо тогда, когда после прогрева и выхода мотора на рабочие температуры охлаждающая жидкость выбрасывается в расширительный бачок, в процессе работы двигателя в шлангах и патрубках системы охлаждения возникает повышенное давление, выхлопные газы имеют высокую влажность (двигатель дымит густым белым дымом), в расширительном бачке видны пузырьки и т.п.

В этой статье мы поговорим о том, что представляет собой опрессовка головки блока цилиндров и БЦ, какие неисправности можно выявить и как выполняется данная процедура, а также как сделать опрессовку двигателя.

Поверка головки и блока цилиндров на герметичность: для чего нужна и как выполняется

Итак, опрессовка головки блока цилиндров и самого блока является проверкой герметичности при рабочих режимах, а также в условиях повышенных нагрузок. Фактически, главными параметрами является температура и давление. Еще отметим, что опрессовка требуется в том случае, если в рамках ремонта двигателя планируется установить новый блок или ГБЦ.

https://www.youtube.com/watch?v=jdP2ml9BjLk

Как известно, в процессе работы двигатель достаточно сильно нагревается, также происходит нагрев ОЖ и увеличение давления в системе охлаждения. В результате «на горячую» уровень охлаждающей жидкости в расширительном бачке повышается.

Если же система теряет герметичность, тогда в ряде случаев при определенных повреждениях происходит выдавливание ОЖ в систему смазки, антифриз попадает в масло. Если проблема локализуется в области соединения БЦ и ГБЦ (например, прогорела прокладка головки блока), тогда неисправность можно устранить путем замены прокладки, а также при помощи шлифовки привалочных плоскостей головки блока.

Однако нередко бывает и так, что трещина появляется внутри двигателя. В этом случае потребуется делать опрессовку. Именно по этой причине в рамках ремонта ДВС, когда требуется его частичная или полная разборка, специалисты рекомендуют в обязательном порядке проводить проверку герметичности масляных каналов и каналов охлаждения.

Отметим, что трещины в головке блока цилиндров или в блоке цилиндров достаточно распространены. При этом бензиновые двигатели менее подвержены такому растрескиванию, тогда как в головке блока дизельных двигателей трещины встречаются чаще. Причина — более высокие нагрузки дизельного ДВС.

Становится понятно, что во время капремонта или переборки двигателя на начальном этапе нужно выявить основные неисправности и провести дефектовку. Это позволит точно определить, какие элементы нужно ремонтировать или менять.
После снятия головки блока цилиндров проверяется износ элементов ГРМ, оценивается состояние распредвалов и т.д. То же самое выполняется и с блоком цилиндров, специалисты дефектуют КШМ, смотрят на состояние зеркала цилиндров и выполняют ряд других операций.

При этом только обследования деталей и их замены может оказаться недостаточно. Головке и блоку также уделяется повышенное внимание. Что касается ГБЦ, в тех участках, где выполнена камера сгорания, во время работы двигателя возникают крайне высокие нагрузки, как тепловые, так и механические. В результате в таких зонах высока вероятность появления трещин.

Как делается опрессовка двигателя

Как правило, далеко не всегда трещины видны невооруженным взглядом, то есть неисправность сложно определить. При этом следует помнить, что если герметичность будет нарушена, то это в дальнейшем не позволит нормально эксплуатировать силовой агрегат после замены деталей и последующей сборки ДВС.

Чтобы избежать возможных осложнений, необходимо делать опрессовку двигателя. Такая операция проводится на  специальном оборудовании. Сама опрессовка предполагает следующие действия:

• Сначала перекрываются имеющиеся на детали отверстия при помощи специальных заглушек;
• Затем деталь (головка или блок) помещается в особую ванну;
• Далее происходит подача воздуха под давлением (давление составляет около 6-7 атм);
• После этого производится осмотр детали на предмет возможных повреждений. Дефекты определяются благодаря пузырькам воздуха, которые выходят из трещины в случае нарушения герметичности;
• На основании полученных данных принимается решение о возможности и целесообразности ремонта или полной замене детали;

Добавим, что во многих случаях трещину головки или блока можно убрать путем использования сварки или другими доступными способами. Главное, чтобы ремонтом трещин БЦ или ГБЦ занимался квалифицированный специалист, а также сама процедура выполнялась с учетом технологии ремонта тем или иным способом.

Что в итоге

С учетом приведенной выше информации становится понятно, что даже небольшая трещина или деформация стенок канала представляет собой определенную угрозу, так как в любой момент масло может начать попадать в антифриз или охлаждающая жидкость окажется в моторном масле.

Достаточно часто, особенно если ремонт производится своими силами в условиях гаража, в рамках визуального осмотра трещины можно не заметить. При этом после сборки двигателя обнаруживается, что герметичность нарушена. В результате ДВС потребуется повторно разбирать.

Рекомендуем также прочитать статью о том, как выполняется шлифовка головки блока цилиндров. Из этой статьи вы узнаете о том, для чего нужна данная процедура, а также о тонкостях и нюансах, которые нужно учитывать при необходимости шлифовки ГБЦ.

Более того, если тосол или антифриз попадает в масло, а также масло проникает в каналы системы охлаждения, двигатель может сильно перегреваться, в значительной степени увеличивается износ деталей мотора, существует риск заклинивания мотора и т.д. Это значит, что после повторной разборки часть узлов может снова нуждаться в замене.

По этой причине не следует полагаться только на визуальный осмотр, так как диагностика двигателя, головки блока и блока цилиндров должна  также включать в себя опрессовку. Напоследок добавим, что качественный ремонт двигателя автомобиля возможен только в том случае, если его проводят специалисты, которые практикуют комплексный подход и используют современное оборудование.

При этом опрессовка головки блока и/или блока цилиндров должна быть включена в список обязательных работ в рамках частичного или капитального ремонта двигателя. Если на станции техобслуживания имеется все необходимое оборудование, тогда опрессовка не занимает много времени, причем стоимость данной операции вполне доступна большинству автовладельцев.

Шлифовка и опрессовка головки блока цилиндров (ГБЦ)

Отпрессовала ГБЦ — важная составляющая комплексной диагностики двигательной системы. Суть операции — проверка герметичности рабочего узла (блоков цилиндра и каналов для подачи охлаждающей жидкости). Диагностику проводят перед капитальным ремонтом, либо при появлении характерных неполадок.

Признаки необходимости проведения опрессовки ГБЦ

Опрессовка головки блоков цилиндров в обязательном порядке проводится при появлении следующих признаков:

• повышение уровня моторного масла;
• изменение текучести масла (жидкость становится разжиженной);
• в масле заметны следы тосола;
• масляный щуп покрыт эмульсионным осадком;
• постоянный перегрев двигателя;
• некорректная работа температурного датчика;
• вибрация двигателя, усиливающаяся при подъеме в гору.

Перечисленные отклонения от нормы возникают по причине смешивания моторного масла с охлаждающей жидкостью, что, а свою очередь, свидетельствует о нарушении герметичности системы.

Диагностическая опрессовка также требуется и в тех случаях, когда в шлангах и патрубках рубашки охлаждения повышается давление, выхлопные газы становятся концентрированными из-за насыщения влагой (признак — появление густого белого дыма), а в расширительном бачке отчетливо просматриваются множественные пузырьки.

Причины нарушения герметичности ГБЦ

Главными причинами потери герметичности блока являются:

• использование некачественного и неподходящего антифриза;
• непрофессиональный ремонт (плохая промывка или продувка блока перед сборкой);
• чрезмерная эксплуатация транспортного средства;
• износ элементов технической системы;
• заводской брак.

Чаще всего трещины и микроскопические дефекты, приводящие к потере герметичности системы, обнаруживаются на зеркалах цилиндров, в клапанных гнездах, между клапанами и свечами, в плоскости прилегания блока и головки цилиндра.

Оборудование для диагностики

Основное оборудование для выявления дефектов в ГБЦ — стенды для опрессовки. Автоматизированные агрегаты используют с целью выявления внутренних полостей в системе, определения размера и расположения микротрещин. При визуальном осмотре нарушение целостности элементов механизма выявить крайне сложно, поскольку дефекты скрыты под налетом нагара, либо имеют микроскопические размеры.

Принцип действия всех стендов один и тот же — опрессовка внутренней части ГБЦ воздухом, подаваемым под давлением. Для этих целей создают герметичность головки блока с помощью резиновых прокладок или органического стекла, после чего отверстия контура охлаждения заглушаются. Далее, на одно из отверстий устанавливают штуцер, через которых накачивается сжатый воздух под делением (4-6 бар).

В специальной емкости (ванне) вода подогревается до температуры 60 градусов, куда помещается головка блока цилиндров. Под действием высокой температуры происходит расширение структурных компонентов металла, в результате чего вскрываются микроскопические дефекты (трещины).

Платформа диагностического аппарата, где происходят испытания, способна поворачиваться на 360 градусов, что позволяет быстро и точно выявлять расположение дефектов.

Классификация оборудования для опрессовки

Оборудование для опрессовки различается:

• размером емкости;
• суммарной мощностью;
• частотой вращения;
• производительностью;
• габаритами и массой.

На современных стендах можно проводить диагностику ГБЦ легковых и грузовых автомобилей, мотоциклов, спецтехники.

Шлифовка головки блока цилиндров

Шлифовка головки блока цилиндров — рабочая операция, выполняемая после каждой разборки двигателя.

Только шлифование металла (чугуна или алюминия) обеспечивает устранение всех микроскопических неровностей с поверхности детали, исправление выпуклостей и прогибов.

Если не произвести технологически точную шлифовку, то герметичность узла восстановить не удастся — горячие газы будут проникать свозь прокладку, что приведет к ее быстрому прогоранию.

Шлифовка осуществляется после измерений (с помощью лекал и щупов), если нарушение геометрии составляет более 0,05 мм. Измерительные работы являются основой для определения характера и степени воздействия шлифовального устройства. После сварочных работ операция проводится с целью устранения зазубрин, царапин, наплывов металла.

Высокоточная работа выполняется на шлифовальном столе, обработка происходит с помощью фрез. Лишний металл срезается на заданную глубину, после чего проводятся контрольные измерения. Практика показывает — если головка уже подвергалась шлифованию дважды, целесообразно приобрести новый элемент механизма (скорее всего, металлический слой снят на величину, превышающую допустимые показатели).

Опрессовка и шлифование ГБЦ

Наша компания выполняет диагностическую опрессовку и шлифование ГБЦ в Туле при ремонте автотранспорта все классов и категорий. Преимуществами обращения к нашим услугам являются:

• наличие современного оборудования;
• наличие собственных площадей для ремонта и тестирования транспорта;
• высокая квалификация мастеров;
• большой практический опыт;
• связи с надежными поставщиками оригинальных запчастей и механизмов;
• гибкая ценовая политика.

Мы ценим клиентов, отдавших предпочтение нашей фирме и делаем все для того, чтобы доказать правильность выбора. Позвоните, чтобы уточнить детали заказа, условия оплаты и время прохождение диагностики. Будем рады доказать свой профессионализм и ответственность!

Опрессовка ГБЦ: технология и процесс опрессовки

Образование трещин на поверхностях деталей силового агрегата в моторном отсеке – явление распространенное и требующее к себе особого внимания.

Высокие термические и физические нагрузки на участках, примыкающих к камере сгорания, в том числе приводят к повреждению головки блока цилиндра (ГБЦ). И если вовремя не принять меры по выявлению и устранению дефектов, то возникнет и риск более серьезных последствий.

Поэтому, как и в системах отопления, базовой операцией диагностики в данном случае станет опрессовка ГБЦ, позволяющая выполнить проверку детали на герметичность.

В каких случаях проводится операция?

Выполнять опрессовку требуется не только при выявлении признаков нарушения функционирования блока. В рамках комплексной диагностики данную технологию используют после ремонтных работ, замены отдельных элементов и расходников конструкции двигателя, переустановке и т. д. Что касается конкретных симптомов, то опрессовка ГБЦ должна производиться в следующих ситуациях:

• Имеются нарушения в работе внутренних каналов блока.
• Наблюдается нехарактерный перегрев силового агрегата.
• Если слышны выраженные стуки и вибрации в части отсека с цилиндрами.

Своевременно проведенная опрессовка дает возможность зафиксировать наличие дефекта и предпринять уже другие меры по восстановлению конструкции. Наиболее же часто серьезные повреждения с нарушением герметичности встречаются после выполнения сварочных работ, когда швы недостаточно обрабатываются и со временем возникают каналы утечки.

Общая технология опрессовки

Подходы к технической организации процесса могут различаться в зависимости от условий проведения мероприятия и наличия соответствующего оборудования. Однако принцип диагностики опрессовкой под давлением является общим для всех методов. Его суть заключается в создании полностью герметизированного вакуума в цилиндре и погружении его в рабочую жидкую среду.

В условиях повышения давления опрессовка ГБЦ позволяет выявлять наличие сквозных отверстий, трещин и прочих дефектов. Причем технология именно для обнаружения неисправностей не требует специального оборудования или измерительных приборов. Конечную дефектовку можно произвести визуально. Но в остальном организация процесса не обходится без специальной оснастки.

Применяемое оборудование

Раньше для подобных задач использовали отдельные функциональные компоненты, позволяющие организовывать емкость для погружения и дополнительные органы управления процессом.

Сегодня же производители автомобильного оборудования предлагают специальные стенды для опрессовки ГБЦ, в базовом комплекте которых предусматривается полный перечень необходимых инструментов.

Типовой набор формируется следующими агрегатами и устройствами:

• Нагревательные элементы.
• Подъемный механизм на рамах с направляющими.
• Поворотный стол с управлением.
• Емкость с крышкой.
• Датчики для контроля давления, температуры и пуска.
• Электротехнический шкаф.
• Панель управления.

Стоит подчеркнуть и особенности применяемых материалов в изготовлении конструкции стенда.

Кроме основы из нержавеющей стали, используется высокопрочное оргстекло, вакуумная резина и композитные элементы, благодаря которым реализуется не просто эффективная, но и безопасная опрессовка ГБЦ.

Оборудование профессионального назначения рассчитывается на многочасовые рабочие циклы, причем целевым объектом обслуживания могут выступать не только цилиндры с головками, но и целые блоки.

Подготовка блока к операции

Для начала следует выполнить визуальный осмотр детали, который позволит еще до опрессовки определить подозрительные участки и, возможно, более серьезные нарушения конструкции. Рекомендуется подробно фиксировать размерные параметры элемента с линейкой, в дальнейшем сопоставляя полученные данные с паспортными значениями.

В случае отклонений может потребоваться базовая механическая доработка. Например, опрессовка и шлифовка ГБЦ нередко объединяются в один технологический процесс. Обработка поверхностей абразивами предвещает проверку на герметичность, поскольку физическое воздействие может выявить новые участки повреждений.

Операция шлифования представляется как профилактика обнаружения отверстий, которые после опрессовки ликвидируются точечной сваркой.

Рабочий процесс опрессовки

Емкость стенда наполняется водой, после чего активируется работа нагревательных элементов. В среднем на достижение оптимального температурного режима порядка 90 °C уходит 2-3 ч в зависимости от характеристик оборудования и объема резервуара.

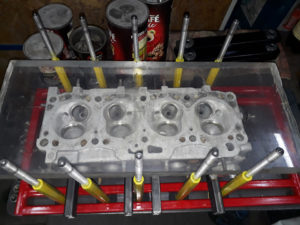

Диагностируемый цилиндр закрывается вакуумной оболочкой, зажимается фиксирующими приспособлениями и крепится к платформе стенда. Стоит подчеркнуть, что все отверстия и выходные узлы изначально обеспечиваются заглушками, что позволяет создать надежный вакуум.

Далее станок для опрессовки ГБЦ посредством штуцера подключается к полостям изделия. Через этот канал будет подано давление сжатым воздухом на 4-6 бар. На финальной стадии остается погрузить конструкцию в горячую воду, после чего наблюдать выпуск воздушных пузырьков.

Процесс вскрытия сквозных трещин (если они присутствуют) обязательно даст о себе знать под воздействием тепла и на фоне расширения металла.

Опрессовка своими руками с применением ванной

Реализация вышеописанного метода возможна в идеальных промышленных условиях, но не каждый частник может позволить себе приобретение того же стенда для погружения цилиндра в воду.

Альтернативным вариантом организации процедуры с поправкой на домашние условия может стать применение ванны, плиты для размещения оснастки и средств для герметизации выходных отверстий изделия.

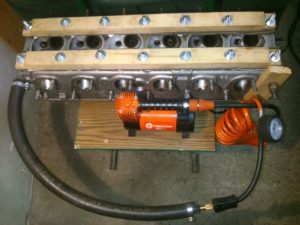

В один из каналов вводится штуцер для подачи давления, а затем производится та же опрессовка ГБЦ. Своими руками нужно будет погрузить цилиндр в ванну с горячей водой и оставить ее там на 30-40 мин. Интенсивность давления можно регулировать с помощью манометра.

Он подключается с одной стороны к компрессору, а с другой – к штуцеру. Увеличивая и повышая параметры давления, можно эффективнее исследовать отдельные участки конструкции, в том числе выявляя мелкие трещины.

Опрессовка своими руками без ванны

Это самый простой способ, требующий минимальных вложений. Для него не нужен резервуар с дополнительной контролирующей и направляющей оснасткой. Достаточно выполнить внешнюю герметизацию цилиндра и подать в полости воду под давлением. Недостатком этого способа будет низкая точность диагностики, то есть мелкие трещины могут так и остаться незамеченными.

Как же сделать опрессовку ГБЦ без той же ванны и специального оборудования, но с достаточной степенью эффективности? Для этого можно использовать керосин в качестве наполнителя. Выходные каналы также герметизируются, после чего емкость самого цилиндра наполняется технической жидкостью.

Благодаря высокой проникающей способности керосин просочится в самые мелкие отверстия, выйдя наружу.

Заключение

Регулярная проверка конструкции блока цилиндров на наличие трещин может доставить немало хлопот. Особенно если речь идет об услугах сервисных центров, где также потребуются расходы на предварительную диагностику силового агрегата.

Разумеется, домашняя опрессовка ГБЦ в этом отношении станет более привлекательным вариантом. Главное – правильно организовать технологический процесс, который позволит выявить и крупные отверстия, и микротрещины. Но и после дефектовки работы по обслуживанию цилиндра не заканчиваются.

Напротив, остается ответственная часть устранения повреждений посредством сварки.

Опрессовка ГБЦ и блока цилиндров: 3 основных этапа и советы для самостоятельного проведения работ

Двигатель — наиболее сложный агрегат автомобиля. От его технического состояния зависит безопасность и отсутствие неполадок в работе транспортного средства.

Одним из способов диагностики неисправностей служит опрессовка ГБЦ (головки блока цилиндров) и БЦ (блока цилиндров). Она проводится при ремонте двигателя и возникновении проблем в работе мотора.

При опрессовке могут быть выявлены различные дефекты в системе охлаждения двигателя.

Необходимость диагностики

Выход из строя ГБЦ происходит из-за использования некачественной охлаждающей жидкости или топлива. Тепловые и механические нагрузки приводят к образованию трещин.

Износ цилиндров, поршневых колец, подшипников влечёт за собой снижение эффективной мощности двигателя и увеличение расхода топлива. Во всех этих случаях необходимо провести диагностику и ремонт.

Опрессовка ГБЦ является способом проверить герметичность системы охлаждения в рабочих режимах при повышенных значениях температуры и давления.

Проявлениями разгерметизации служат:

• cнижение количества охлаждающей жидкости;
• попадание охлаждающей жидкости в систему смазки;
• повышение влажности выхлопных газов, выход пара.

Довольно часто осмотр деталей не выявляет дефектов. Для проверки герметичности каналов охлаждения и смазки проводится опрессовка.

Стоимость опрессовки ГБЦ зависит от используемого оборудования и необходимого объёма работ. Однако эти затраты значительно меньше, чем стоимость новой головки, поэтому за техническим состоянием двигателя нужно постоянно следить.

Технология опрессовки

Опрессовку блока цилиндров и головки блока цилиндров желательно проводить в механической мастерской с применением специального оборудования. При проведении работ там используются специальные стенды, оснащённые необходимым инвентарём для опрессовки. Они включают в себя:

• нагревательные элементы;
• ванну с крышкой;
• подъёмный и поворотный механизм;
• датчики температуры и давления;
• управляющую панель.

:  2 варианта регулировки зазоров клапанов двигателя автомобиля

Профессиональные стенды выполняются из нержавеющей стали. Они рассчитаны на длительные рабочие циклы и позволяют выполнять точную и безопасную опрессовку головок и самих блоков цилиндров.

Места утечек определяют по пузырькам, которые показывают, где из головки выходит воздух. Для более удобного поиска установки допускается поворачивать головку на угол до 360°.

Порядок проведения работ:

• вначале нужно заглушить резиновыми прокладками и плексигласовыми пластинами выходы каналов системы охлаждения;
• затем необходимо подать внутрь воздух под давлением 6 атмосфер;
• после этого следует опустить ГБЦ в ванну с горячей водой и подержать там около 30 минут.

В процессе прогрева детали трещины расширяются и появляются пузырьки воздуха, который под давлением выходит наружу. По результатам диагностики принимается решение о необходимости ремонта двигателя. Иногда трещину ГБЦ или БЦ можно убрать при помощи сварки. Это должен делать квалифицированный специалист.

Ремонт головки блока цилиндров своими руками

О необходимости восстановления этого элемента автомобиля сигнализируют, как правило, увеличение топливного расхода, шум двигателя и потеря его мощности. В этом случае понадобятся специальные навыки и оборудование, чтобы сделать все “по высшему разряду”.

ГБЦ является составной частью мотора и терпит колоссальные нагрузки (до половины от всех, приходящихся на ДВС). Регулярно проводите визуальную и “глубокую” диагностику узла, оперативно исправляя обнаруженные проблемы. Опытные автовладельцы рекомендуют делать это каждые 250 тыс. км пробега.

Что нужно для ремонта ГБЦ?

Максимально эффективная работа возможна только при наличии специальных навыков у исполнителя и оборудования. Подготовка включает в себя: мойку, опрессовку, разборку и дефектовку. Далее наступает черед восстановления распределительных валов, деталей клапанного агрегата, отверстий и резьбовых частей. Финишируют обработкой плоскостей и окончательным монтажом.

Подготовительный этап перед ремонтом ГБЦ начинается с устранения загрязнений (масляных остатков, продуктов горения) для обнаружения проблемных участков. Только после этого можно реально оценить порядок и объем работ.

Опрессовка требуется для поиска механических микроповреждений рубашки охлаждения и проверки седел клапанов.

Перечень инструментов для ремонта блока ГБЦ приведен ниже:

• микрометр (для измерений);
• оправки для запрессовки колпачков и втулок;
• развертка для новых деталей;
• “рассухариватель” пружин;
• зенкеры для восстановления клапанных седел;
• электроплитка для нагрева узла (пригодится перед запрессовкой втулок).

Окончательная дефектация производится после разборки клапанного механизма.

Перед починкой необходима чистка, опрессовка, снятие, разборка и диагностика составляющих узла.

Любые работы по ремонту головок ГБЦ включают в себя демонтаж (исключение — снятие/установка маслосъемных колпачков).

Не пренебрегайте тщательной подготовкой, чтобы не столкнуться с нехваткой запчастей и инструментов в процессе восстановления агрегата.

Можно приобрести готовый ремнабор или собрать его самостоятельно, но в техцентре весь технологический процесс проходит под строгим контролем.

Капитальный ремонт гбц

Необходимость комплексных мер можно определить по следующим признакам:

• отказали направляющие втулки;
• неисправен распределительный вал;
• поломаны чугунные цилиндрические блоки (нужна сварка);
• появились трещины на головке;
• оборвались шатун или клапаны;
• полный износ прокладки;
• нарушена целостность гильзы (возникает вследствие ошибки затяжки крепления и винтов).

Поломки происходят из-за регулярной езды при перегретом двигателе, недостаточной смазке силового узла (некачественное масло, попадание в агрегат топлива или антифриза) и окончании эксплуатационного срока запчастей.

Ремонт двигателя гбц

Часто может понадобиться «рассухаривание» .

Всегда перед началом восстановительных работ лучше ознакомиться с инструкцией производителя автомобиля. Также в наше время можно найти подходящие видео в сети.

Необходимость замены клапанов и процедуры их “рассухаривания” встречается довольно часто. Во втором случае понадобится специальный прибор, подходящий вашему авто. Аналогом ему может послужить металлическая труба диаметром 2 см.

Под клапан в камере сгорания помещают опору, головку ставят на пол. Далее трубку размещают в верхней клапанной части и ударяют по ней (чаще всего молотком). После нескольких ударов “сухари” рассыпаются. Освободившиеся пружины демонтируют и вынимают клапаны.

Установку проводят в обратном порядке.

Замена втулок

Их снимают при помощи спецоправки. При покупке новых запчастей выбирайте детали чуть больше исходных (на 0,05 см). Для этого пригодятся:

• смазка (подойдет масло “движка”);
• оправка;
• молоток;
• электрическая плитка;
• притирочная паста;
• приспособление для притирки.

Узел помещают на подставке, втулки обрабатывают смазкой. Агрегат нагревают до 100 градусов Цельсия и меняют детали. Потом головке дают остыть и проверяют посадку клапанов. Если они заедают или болтаются, исправьте.

Распределительные валы

Их разрушение происходит при недостаточной смазке и перегреве узла. В результате распредвалы деформируются, а кулачки и шейки быстро приходят в негодность. Образовываются царапины и задиры на этих элементах и на их постелях. Из-за подобных повреждений ДВС может отказать. Если вовремя предпринять правильные шаги, можно продлить эксплуатационный срок запчастей без их замены.

Притирка

И последнее, но не менее важное, о чем мы хотим здесь упомянуть, — клапанная притирка. Она осуществляется в конце ремонтных работ и необходима для “подгонки” деталей (прилегание к седлам должно быть плотным).

Для этого необходимо вращать запчасти, предварительно смазав из спецсредством (пастой). Такую манипуляцию проводят при помощи куска шланга подходящего диаметра (необходима плотная “стыковка”) или специнструмента.

Непрерывное и матовое покрытие торцевой части и поверхности участка свидетельствует о хорошем результате.

Герметичность

Выждите 7 минут после залива жидкостей для профилактики протечек.

Залейте топливо или керосин в коллекторы впуска и выпуска и подождите 7 минут. Если подтеков нет, головка блока цилиндров цела.

Если на поверхности обнаружены заусенцы, понадобится шлифовка. Протекание прокладки между головкой и блоком заменой не решить — поможет только фрезеровка на специальном станке.

Использовать ручной агрегат опасно, так как есть вероятность порчи прилегающей поверхности.

Трещины на корпусе могут привести к разрыву. Обнаружить подобные дефекты “на глаз” иногда невозможно, при этом обязательно нужен ремонт ГБЦ. Такую работу лучше доверить проверенной СТО.

Агрегатор Uremont.com предлагает инструменты для помощи автовладельцам:

• интерактивную карту с адресами партнерских техцентров (охватывает Россию, Белоруссию и Казахстан);
• отзывы пользователей и рейтинг на основе их оценок (поможет сделать обдуманный выбор);
• чат с профессионалами (подходит для выяснения любых технических вопросов и получения другой полезной информации, например, прайс-листа заинтересовавшего вас сервиса).

Техническое обслуживание на агрегаторе происходит круглосуточно. Для оптимизации оформления запроса здесь есть онлайн-бланк заявки. Чем детальнее вы заполните все поля и распишите проблему, тем точнее будут предложения в откликах от СТО.
