By chepa On Jan 26, 2018

Мебельная фурнитура для шкафа-купе, которая позволяет размещать одежду в верхней части шкафа, избегая необходимости устанавливать в этом месте верхние полки-антресоли.

Кого заинтересовало, добро пожаловать под кат.Изначально, когда я проектировал свои шкафы, я планировал установку подобной фурнитуры. Потому что мне не хотелось размещать в верхней части шкафа полки.

По опыту знаю, что самые верхние полки редко «посещаемые» и там могут годами лежать вещи, до которых не добраться. Поэтому было желание все полки разместить внизу, а в самом верху верхнюю одежду. Для этого мне и понадобился так называемый «лифт» для одежды.

Пантограф. Кстати, это у меня назначение для верхней одежды, а хранить можно любую.На Алиэкспресс подобных вещей я не нашёл, можно найти на eBay. Но на TaoBao оказывается есть всё, ну или почти всё.

Во всяком случае в поисках пантографа, я там обнаружил даже лифт для дома.Посылка шла примерно месяц, включая несколько дней по территории Китая до посредника.

Пришла посылочка приличного размера. Больше метра в длину.

Внутри сама коробка с пантографом.

Открываем и извлекаем все элементы

Это два боковых рычага с амортизаторами, рукоятка, регулируемая по длине штанга, мелкая фурнитура и инструкция по сборке и монтажу.

Инструкция

У меня шкаф двухсекционный, рассчитанный на два пантографа. Один уже, точно такой же, установлен и эксплуатируется более полугода. Поэтому я уже в курсе какие могут быть проблемы с эксплуатацией.

А проблема возникла только одна. В комплекте идут вот такие пластмассовые скобки

И вот эти штуки за пару месяцев превращаются в труху. И далее боковые рычаги уже начинают повреждать пластиковые кожуха амортизаторов. Далее в процессе монтажа, я покажу как я эту проблему решил.

Небольшое отступление по размерам. Понятное дело, что шкафы-купе – это мебель индивидуальная, а не типовая и изготавливается под размер места установки. И секции у всех получаются разной ширины.

Соответственно и пантографы должны быть разных размеров. Так и есть. Пантографы можно подобрать под секции шириной от 550мм до 1200мм. Возможно можно найти и другие размеры.

И устройство, и принцип работы у всех пантографоф примерно одинаковые. У продавца, у которого заказывал я, цена одинаковая на любой размер. Размерный ряд следующий: 550-660, 660-880, 880-1200.

Цвета пластмассовых частей: чёрный и серебристый. И серебристый, судя по фотографиям продавца, алюминиевый, а не стальной. Но это не точно.

У меня секции по 670мм. Поэтому я выбирал размер пантографа от 660мм до 880мм. Регулировка размера осуществляется за счёт телескопической штанги, которая состоит из трёх хромированных труб.

Рычаг с амортизатором

Сам рычаг выполнен из прямоугольной хромированной трубы 30х10мм. Рычаг вместе с амортизатором и кожухом в длину составляет 840мм. Заглянем внутрь.

Выкручиваем 6 винтов и снимаем крышку кожуха.

Амортизатор похож на те что используются в автомобилях, обеспечивающих удержание и плавное закрывание крышки багажника или капота. Только диаметр цилиндра раза в два больше. Работает он скорее всего по принципу масляного амортизатора, перегоняя масло из одной камеры в другую.

Собираем всё обратно и приступим к сборке и монтажу.

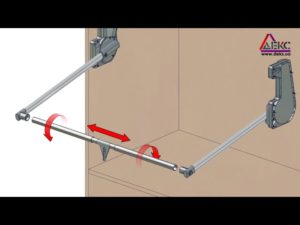

Сборка и монтаж

Для начала собираем штангу. На среднюю трубку, меньшего диаметра, насаживаем пластиковый «тройник», к которому будет крепиться ручка.

Потом по бокам надеваем трубки большего размера, которые фиксируются поворотом по часовой стрелке, предварительно одев на меньшую трубку резиновые кольца.

Подобный механизм фиксации можно встретить в перекладинах для шторки в ванную или телескопических удлинителях для малярных валиков.

В торцы труб штанги запрессованы втулки с внутренней резьбой. Это для крепления штанги к рычагам.

Надеваем на края штанги пластиковые кронштейны.

Для примера я вкручу туда один крепёжный винт. Хотя они вкручиваются при креплении штанги к рычагам.

Теперь можно приступать непосредственно к монтажу пантографа в шкаф. Согласно инструкции по установке, от верхней части кожуха пантографа, до крышки шкафа должно быть не менее 610мм. Иначе лифт при подъёме упрется штангой в крышку шкафа.

Я у себя сделал 620мм. От задней части кожуха до задней стенки шкафа не менее 175мм. Это для того, чтобы ваша одежда и вешалки не упирались в заднюю стенку шкафа. Я рекомендовал бы не менее 210.

Размер получен опытным путём, при монтаже первого лифта.

И судя по инструкции на каждый кожух используется по 8 саморезов. Я для надёжности вкручивал саморезы в каждое отверстие, добавив обычные, широко распространённые, чёрные саморезы по дереву 25х3.5

Но что бы они не выделялись из общей массы, вкручивал их в заднюю часть кожуха.

Смонтировав оба рычага, получаем следующую картину.

В проём кожухов, вставляем описанные выше скобы, которые защищают кожух от повреждения рычагами.

Теперь опускаем оба рычага вниз э, насаживаем на них штангу, и крепим её двумя винтами.

Далее присоединяем ручку. Предварительно прикрепив к ней пластиковый конус, за который мы будем браться при опускании лифта.

Поскольку у меня два пантографа в смежных секциях, мне пришлось разместить их на разных уровнях, что бы избежать встречного попадания саморезов друг в друга.

Собственно, сам монтаж на этом и закончен.

Устранение недостатков

Но у нас есть проблема с разбиванием пластиковых скобок, а в последствии и кожуха. Её и будем решать. Вот как стал выглядеть кожух после нескольких месяцев эксплуатации без скобок.

Нужно было какое-то конструктивное решение. Быстрое, простое и не дорогое. Нашлось такое решение в строительном гипермаркете и стоило мне пару-тройку баксов. И это уголки для полок.

Которые было решено прикрутить к стенкам шкафа. Вот такие, 50х50мм.

Уголки металлические, а значит при опускании лифта металл будет контактировать с металлом. И если уголков не жалка, их всегда можно заменить, то хромированные рычаги не хотелось бы повредить.

А это со временем случится в любом случае. Поэтому на уголки, в местах соприкосновения с рычагами, я наклеил самоклеющуюся уплотнительную ленту, применяемую при монтаже вентиляционных систем.

Эти уголки прикручиваем к стенкам шкафа.

Опускаем пантограф. Рычаги упираются аккурат в уголки и не давят на пластиковые кожуха.

Осталось развесить одежду и поднять лифты. Они поднимаются сами, достаточно лишь слегка их подтолкнуть. Происходит это за счёт амортизаторов. Что бы наглядно это продемонстрировать, я записал пару коротких видео.

[embedded content][embedded content]

Заказ через посредника

Посредник YOYBUY. Стоимость доставки зависит от региона и веса посылки. Рассчитать можно на калькуляторе на сайте посредника

Для тех, кто не в курсе, TaoBao это Алиэкспресс для китайцев.

Только с гораздо более широким выбором. И там соответственно всё на китайском. Мой традиционный китайский находится на том же уровне, что и японский. Поэтому я пользовался Гугл переводчиком.

Благодаря ему сёрфить по торговой площадке довольно сносно.

Подведём итог. Итог собственно положительный. Иначе бы я не заказывал второй пантограф. Есть конечно недостаток с повреждением кожухов в процессе эксплуатации. Но проблема решаемая, а потому не такая уж и проблема.

Пантографы мне очень понравились, пользоваться ими удобно. Вся одежда хранится вверху, а когда вы её опускаете она располагается перед вами, как на вешалке в магазине. И не нужно шариться где-то там, в глубине шкафа.

Монтаж очень простой и не требует каких-то особых навыков в работе со сборкой мебели. Качество изготовления и сборки хорошее. Никаких косяков замечено не было. Покупкой доволен.

Всем спасибо за внимание.

Мебель своими руками. Часть-1

To be continued…

TaoBaoСделано рукамиТовары для дома и дачи

Prev Post

У смартфона xiaomi redmi 5 появилась более мощная версия

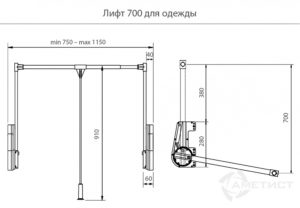

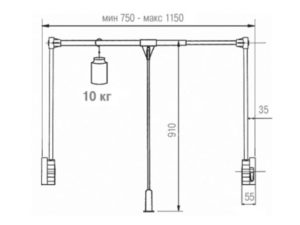

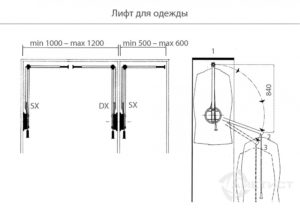

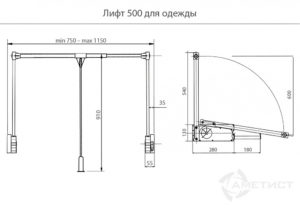

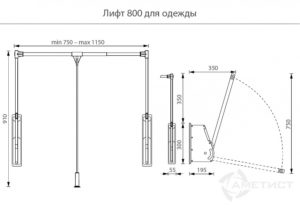

Пантограф для шкафа: размеры и чертежи мебельного лифта

Верхняя часть высоких массивных шкафов обычно отведена под редко используемые и ненужные вещи. Туда отправляются неподходящие для текущего сезона, старые наряды.

Все потому, что для доступа к ней нужно вставать на стул, табурет или использовать лестницу. Но есть приспособление, которое может обеспечить свободный доступ к верхней части гардероба и удобство при выборе одежды.

Рассмотрим пантограф для шкафа, каким он бывает, как сделать и установить мебельный лифт своими руками.

Назначение, конструкция, принцип работы

Пантограф — это П-образный рычажный телескопический механизм, который опускает верхнюю штангу с одеждой на уровень первого этажа шкафа.

Подъемный механизм, состоящий из двух частей и оснащённый кожухом, крепится к стенкам шкафа. От него вверх уходят два боковых рычага, несущих на себе раздвижную штангу, к которой в механических моделях крепится рукоятка.

Крепление к задней стенкеКрепление к боковым стенкам

Как правило, пантограф оснащён стержнем в качестве опоры, но иногда эту роль выполняет трос. Выдвижная штанга, на которую вешаются плечики с одеждой, подстраивается под ширину секции шкафа.

К сведению: у слова пантограф есть несколько значений.

Во-первых, это чертёжный инструмент, позволяющий отмерять равные отрезки и копировать данные на чертежах, симметрично относительно оси или со смещением.

Также пантографом называют в электрике токосъемник или токоприемник, обеспечивающий вертикальное перемещение контактного полоза и соединяющий состав электропоезда или трамвая с линией (проводом).

Пантограф для шкафа купе: роскошь или удобство

Всем доброго времени суток! Согласитесь, если грамотно подобрать купе или же гардеробную систему хранения, можно существенно сэкономить пространство в доме, плюс получить при этом множество места для одежды и прочих принадлежностей. Одним из элементов обустройства заслуженно считается пантограф для шкафа.

Причем далеко не все знают, что это такое и зачем он нужен. В действительности этот механизм обеспечивает дополнительный комфорт при размещении вещей. Особенности пантографы актуальны для высоких шкафов, где хочется задействовать каждый доступный сантиметр внутреннего наполнения.

Если определить подходящие размеры и распорядиться функциональными возможностями, пантограф позволит обеспечить ряд дополнительных преимуществ. Так что давайте разбираться в этом вопросе детальнее.

Что это и как работает

Пантограф представлен в виде П-образной конструкции. Зачастую она изготавливается на основе высокопрочного металла.

Пантографы используются для шкафа купе и гардеробной комнаты как элемент внутреннего наполнения.

Основная задача заключается в том, чтобы улучшить эксплуатационные характеристики мебели, повысить ее практичность, добиться максимальной вместительности.

Отличное решение для тех, кто приобрел высокий шкаф-купе, и при этом не может по причине своего роста или действительно слишком высокой мебели использовать в полной мере пространство сверху.

Пантограф позволяет легко размещать одежду наверху, и по мере необходимости простыми движениями опускать ее вниз.

Производители мебельной фурнитуры, такие как GTV и не менее известный бренд Hafele, при изготовлении подобных элементов применяют высокопрочные сорта металла.

Пантограф предъявляет повышенные требования к прочности конструкции, поскольку он рассчитан на внушительные нагрузки в процессе эксплуатации. На нем без особых проблем можно размещать даже верхнюю зимнюю одежду, не опасаясь, что перекладина сломается.

Причем для верхней одежды предпочтительнее выбирать модели с креплением к стене, тем самым гарантировать устойчивость к нагрузкам в полной мере.

Конструктивно рассматриваемая фурнитура состоит из нескольких элементов:

• раздвижной штанги;
• ручки управления;
• боковых рычагов;
• короба с прорезями для фиксации;
• элементов для крепления к шкафу или стене;
• декоративных накладок;
• защитного покрытия на металле;
• привода;
• дополнительных компонентов.

Работает устройство довольно просто. Но многое зависит от схемы привода. Специальная ручка позволяет опустить штангу вниз. Приложив небольшое обратное усилие, элемент вернется на исходную позицию.

Предлагаемые варианты конструкций

Прежде чем купить это устройство, следует определиться с тем, какой именно вариант вам подходит.

Ассортимент на российском рынке внушительный. Подобные составляющие для наполнения купе можно отыскать и купить в Леруа Мерлен, магазинах Икеа. Покупатели имеют доступ к фурнитуре практически во всех городах:

• в Нижнем Новгороде;
• Алматы;
• Минск;
• Москва;
• Киев;
• Спб;
• Саратов;
• Волгоград;
• Уфа;
• Набережные Челны и пр.

Даже если в вашем городе магазина с нужной вам фурнитурой нет, всегда можно приобрести онлайн через Интернет. Цена на изделия разная, но высокой ее вряд ли можно назвать.

На отечественном рынке встречаются купе с различным наполнением, включая модели с пантографами. Последние могут отличаться по материалу изготовления, размерам, используемому механизму.

Поскольку размер вопрос сугубо индивидуальный, а требования к материалу всегда будут идентичными, стоит отдельно остановиться на механизмах.

Механические модели

Как вы уже поняли, пантографы нужны для того, чтобы иметь доступ к верхним зонам шкафа-купе. Причем такое оснащение встречается как в обычных моделях, так и при наполнении угловых купе.

Пантографы, вне зависимости от используемого механизма, защищают одежду от сминания, поддерживает ее в опрятном виде. Оптимально использовать для рубашек, пиджаков, брюк, блузок, платьев и пр.

Если у вас ограниченный бюджет, либо вы хотите применить самодельный пантограф, собранный своими руками, лучше отталкивайтесь от принципа механической модели. Они по цене наиболее доступные. Подъемный механизм реализован с помощью пружин.

Параметры грузоподъемности у таких устройств варьируются в пределах от 10 до 20 килограмм. При этом ширина штанги может составлять от 450 до 1250 миллиметров.

В среднем подобные изделия обойдутся в сумму от 2 тысяч рублей за действительно качественный вариант.

Если у вас есть личный опыт работы с такими пантографами, обязательно оставляйте отзывы.

Но есть еще один альтернативный вариант с иным типом привода.

Электрические устройства

На практике лифты или пантографы, оснащенные электрическим приводом, более удобные в применении. Чтобы поднять или опустить одежду, нет необходимости прикладывать усилие. Достаточно нажать на специальную кнопку, и электромоторчик все сделает сам.

Если вы собираете шкаф для детской комнаты, тогда точно есть смысл поставить электрофурнитуру.

Но за комфорт и удобство приходится платить деньги. В среднем хорошее изделие обойдется в сумму не менее 7 тысяч рублей. Да и монтаж лучше доверить специалистам, поскольку если сделать что-то неправильно, пантограф попросту выйдет из строя.

В плане технических и эксплуатационных характеристик электропантографы не сильно отличаются от механических аналогов. Конкретные параметры зависят от особенностей отдельно взятой модели.

Рассчитывать на грузоподъемность более 20 кг вряд ли стоит. Также категорически не рекомендуется перегружать устройство. Оптимально рассчитать примерную нагрузку на фурнитуру, и добавить к этому показателю 2-3 килограмма. Тем самым у вас будет запас прочности и грузоподъемности. Не стоит подвергать пантограф работе под постоянной максимальной нагрузкой.

Пантограф для шкафа: размеры и чертежи мебельного лифта

Верхняя часть высоких массивных шкафов обычно отведена под редко используемые и ненужные вещи. Туда отправляются неподходящие для текущего сезона, старые наряды.

Все потому, что для доступа к ней нужно вставать на стул, табурет или использовать лестницу. Но есть приспособление, которое может обеспечить свободный доступ к верхней части гардероба и удобство при выборе одежды.

Рассмотрим пантограф для шкафа, каким он бывает, как сделать и установить мебельный лифт своими руками.

Виды пантографов

Изготавливаются мебельные лифты из металла, пластика и композитных материалов. Последние легче, обладают той же прочностью и жесткостью, не ржавеют, но стоят намного дороже.

Классические мебельные лифты

По типу пантографы бывают:

• механические. Работают по принципу многоступенчатого переключателя. Есть две позиции, в которых останавливаются рычаги, но в некоторых моделях бывают промежуточные. Для того, чтобы вернуть на место вешалку, нужно просто перевести стержень в другое положение;
• автоматические. Для опускания нужно нажать кнопку и подождать, пока вешалка опустится;
• ручные. Могут быть оснащены возвратной пружиной или резинками, которые вернут вешалку наверх, если отпустить рукоятку или трос.

Среди наполнения гардеробной особенно выделяются пантографы

Независимо от типа, принцип действия у всех один и тот же: вы тяните рукоятку на себя, и штанга с одеждой опускается, легкий толчок от себя заставит механизм вернуться в прежнее положение.

Чтобы ожидание от покупки оправдалось следуйте простым правилам:

1. Размеры должны совпадать с габаритами шкафа. Обычно диапазон раздвижения штанги составляет от 450 до 1250 мм.
2. Грузоподъемность модели нужно выбирать по количеству одежды. Чем шире секция, тем больше вместится вешалок.
3. При повышенной влажности покупайте пластиковую модель, металл подвержен коррозии.
4. Размах и угол раскрытия. Замерьте пространство перед дверцами шкафа, получится ли уместить раздвинутый пантограф, не будет ли ничего мешать?
5. Отзывы о производителях и их репутация – подспорье для выбора.
6. Цена пантографа зависит не только от фирмы, но и от типа механизма: пружинные, газовые и электрические.
7. Не забудьте про гарантийный срок, особенно при покупке дорогих устройств.

Одежный лифт удобен в больших гардеробных и обычных шкафах-купе

Ниже приведена таблица лучших механических моделей, с указанными характеристиками и средней ценой в России.

Механические модели
Производитель, название	SERVETTO ONLY	AMBOS 700	ONLY 730	STARAX S-6013
Подъемный механизм	гидравлический
Ширина секции (миллиметры)	600-1200	750-1150	730 — 1190	600-900
Тип штанги	телескопическая	раздвижная
Грузоподъемность (килограммы)	12	15	14	12
Материал	сталь, пластик	хромированная сталь, пластик	сталь, пластик	металл, пластик
Цвет	серый, коричневый	белый	белый	серый
Средняя цена (рубли)	9100	6200	8663	3650

Как установить пантограф

Рассмотрим самый сложный вариант – установку пантографа, который работает от сети и приводится в движение кнопкой. Порядок действий такой:

1. Распакуйте пантограф и проведите внешний осмотр перед подключением. Желательно включить его для проверки работоспособности до установки.
2. Отмерьте расстояние до розетки, чтобы убедиться, что его достаточно. Иначе нужно перенести розетку или удлинить провод.
3. Выньте все вещи из гардероба и примерьте подъемный механизм.
4. Сделайте пометки под крепления по инструкции из коробки. Если документации нет, замерьте все точки вручную. Они должны быть на такой высоте, чтобы длинные платья и куртки не касались нижней части шкафа, а свободно висели в воздухе.
5. Просверлите отверстия в местах креплений.
6. Закрепите подъемные механизмы. Не перепутайте стороны!
7. Установите в пазы металлическую раму с рычагом.

Готово. Теперь кнопкой или педалью можно за пару секунд опустить и поднять вешалку. Механические варианты устанавливаются схожим образом, за исключением того, что их не нужно подключать к сети.

Большинство пантографов имеют стержень четко посередине, чтобы равномерно распределить центр тяжести. Такой элемент конструкции делит всю вешалку на две равные части, исключая возможность свободного перемещения вещей между ними.

Перегородка в центре не всегда удобна, а если она будет сбоку — противоположный край может провиснуть под тяжестью одежды.

Спасают ситуацию замысловатые конструкции с двумя подставками по бокам, но большинство из них имеют «столб» по центру.

Эксплуатация и ремонт

Как правило первые полгода пантографы работают исправно. По истечении этого срока возможны такие проблемы:

• скрип или треск. Лечится смазыванием углового механизма;
• затруднённое или асинхронное открытие. Если за раму тянуть с одной стороны, то будет перекос со смещением ходовой оси. Обычное смазывание не поможет, нужно рихтовать и ровнять весь каркас;
• у механических вариантов вешалка перестаёт возвращаться в верхнюю позицию или делает это медленно. Скорее всего растянулась пружина, которая теперь мешает каркасу выехать наверх.
• верхняя планка не до конца заходит в позицию. Возможно причина в пружине или поломке углового механизма. Также посторонний предмет может стать помехой на пути наверх;
• у автоматических пантографов может заедать механизм, в результате чего опускание происходит рывками или планка произвольно поднимается наверх.

Независимо от конструкции, проблемы чаще всего в приводящем механизме. Рамы и планки достаточно прочные и не предполагают большой риск поломки.

Если конструкция не опускается, либо туго идёт, лучше проверить механизм, а не тянуть силой, так как можно опрокинуть шкаф или попросту вырвать крепления и испортить мебель.

Выводы

Теперь вы знаете все о мебельных пантографах и сможете выбрать и установить этот механизм в своем шкафу самостоятельно. Подведём итоги статьи:

• пантограф упрощает доступ к верхним секциям шкафа;
• бывают механические и электрические модели;
• установить устройство можно своими руками;
• удобство и эргономика компенсируется высокой ценой.

Гениальная инженерная конструкция решила проблему эксплуатации высоких шкафов-купе без антресолей. Достать любую вещь из гардероба при наличии пантографа очень легко. Пользуйтесь благами современных решений.

Идеальное решение для наполнения шкафов купе

Привет, уважаемый читатель! Сегодня Вы узнаете как  спланировать внутреннее устройство шкафа купе. Опубликую побольше фото и расскажу о важных размерах при проектировании шкафа Вашей мечты!

Вы согласны с тем, что пространство шкафа должно максимально использоваться? Тогда составьте список вещей, которые будете хранить в нём. В воображении появятся очертания полок. Сфокусируйте картинку, изучив стандартные размеры фурнитуры для шкафа купе.

Устройство шкафа купе

При планировании наполнения шкафов купе следует учитывать размеры дверей, минус 100 мм от внутренней глубины. Исключения составляют двери на однополосном треке и пивотный  механизм. Для однополосного трека необходимо 50 мм, для распашной 70 мм.

Если вы планируете использовать джокерную систему— помните, что для размещения одежды на плечиках следует оставлять как минимум 500 мм глубины. Этот размер является основным для большинства шкафов купе. Общая стандартная глубина шкафа, вместе с дверьми, 600 мм.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

С выдвижными ящиками проблем не возникает, т.к. система имеет длину кратную 50 мм. Следует учитывать толщину шефлотаЛицевая планка с ручкой и ручки. Размер ручки в глубину около 30 мм и толщина шефлота 16 мм , итого 46 мм. Если глубина шкафа 500 мм, то направляющая будет 450 мм.

Для шкафа в прихожую, существует сетка под обувь. Она легко подгоняется в длину. Устанавливается под наклоном в глубину от 350 мм до 500 мм. Для организации обуви используются стенды – хромированный каркас для подвешивания.

Пантограф

Отдельно хочу рассказать о пантографе. Система представляет собой трубу для размещения плечиков на недоступной для вашего роста высоте. Для удобства пантограф имеет рычаг, потянув за который Вы опускаете одежду на доступное расстояние.

Лично моё мнение, не очень положительное. Производителям есть над чем работать. Приходится делать большое усилие, чтобы опустить систему. Причём многим женщинам это бывает невозможно сделать, без посторонней помощи. Делайте выводы сами.

Размеры внутренних полок для наполнения

Полки следует разделить на антресольные и нижние для белья. Верхние антресольные  предназначены для хранения чемоданов, одеял, подушек и т.д. Поэтому длину лучше ни чем не ограничивать, т.е. запускать во всю длину шкафа на высоте от потолка 450-500 мм

Ряд нижних  хозяйки используют для хранения белья и одежды. Поэтому ширина должна быть не меньше 300 мм и не больше 450 мм. На полках большего размера беспорядок. Оптимальное расстояние по высоте между ними 350 мм.

Есть ещё один момент который важно иметь в виду, при проектировании наполнения шкафов купе. Все полки длиною больше 900 мм провисают. Чтобы избежать этого, надлежит применять царгу жесткостипланка закреплённая перпендикулярно снизу к полке или опору из вертикальной перегородки.

Горизонтальные полки — это универсальная система хранения вещей. И поэтому их следует применять во всех возможных местах наполнения шкафов купе. Любое свободное место следует заполнить антресолями, хозяйка всегда найдёт вещи для них.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Варианты наполнения шкафов купе с размерами

Готов поспорить, что Вы догадываетесь о том, что корзину для белья не стоит устанавливать в гардеробный шкаф купе. Это фурнитура для наполнения шкафов купе спальни. Также Вы понимаете, что ящики можно применять в обоих случаях.

В двухдверном шкафу, длиною от метра до двух, можно расположить ряд вертикальных антресолей с перегородкой. На ней горизонт и джокерную трубу для одежды. Не будет лишним поставить на высоте опущенной руки один или два выдвижных ящика.

Наполнение трехдверных шкафов купе, длиною от 2 до 3 метров, будет отличаться. В них можно соорудить нишу для гладильной доски или нишу для пылесоса.Не будут пустыми  антресоль, два ряда полок и  четыре ящика.

В 4 метровый шкаф можно встроить рабочую зону с компьютерным столом или большой телевизор. Фурнитура позволяет поставить в такой шкаф откидную кровать, которая одним движением руки будет прятаться в нём. Полет вашей фантазии здесь мало чем ограничен.

Итог

Используйте мои рекомендации и кайфуйте от полученных результатов. Если у Вас возникнут вопросы по размерам наполнения шкафов купе, с удовольствием отвечу. Я имею чёткое намерение помочь Вам! Поторопитесь, потому-что как только я соберу достаточное количество статистики, халява закончится.

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

У Вас есть, что добавить к этой статье?

Пантографы для шкафов купе: преимущества и недостатки

Здравствуйте, дорогие читатели! Бывало такое, что собираясь впопыхах на работу, открываете шкаф и не можете найти необходимую вещь, т.к.

она хоть и аккуратно сложена, но лежит в дальнем углу шкафа, да еще на самой верхней полке, достать которую невозможно без подручных средств.

На нашем сайте вы узнаете об одном приспособлении в шкафу-купе, которое изменит ваше мировоззрение пользования привычной мебелью. Конечно, речь пойдет о таком ноу-хау человеческой мысли, как пантограф.

Открываете шкаф и не можете найти необходимую вещь, она хоть и аккуратно сложена, но лежит в дальнем углу шкафа.

Шикарный вариант для детей, людей пожилого возраста, а также с ограниченными возможностями.

Такая конструкция уступает обычной горизонтальной перекладине под вешалки, которая может служить вечно.

Что такое пантограф для шкафа? Как он устроен?

Так что же такое пантограф для домашнего пользования? Все просто, это конструкция из металла и пластика в виде П-образного соединения, предназначенная гардеробу. С ее помощью легко достанете одежду из верхних отделов мебели.

Так что же такое пантограф для домашнего пользования?

Выбирая мебельный лифт, ориентируйтесь на грузоподъемность.

Рассмотрев пантограф по частям, Выделим основные его составляющие:

1. два рычага (располагаются по бокам);
2. раздвижная штанга;
3. фиксирующие элементы;
4. подъемный механизм;
5. рукоятка управления платяным пантографом (механические модели).

Пантографы для шкафа купе подразделяются на электрические и ручные (механические).

Забудьте про глажку белья.

Но если в одной комнате маленькие дети, спящая жена, покой по утрам будет нарушен.

Составляющие описываемого лифта найдется не только на нашем сайте, а вот, как пользоваться, подробно расскажем мы.

Ээто конструкция из металла и пластика в виде П-образного соединения, предназначенная гардеробу.

Весовая категория 10-15 кг – для тяжелых зимних курток, пуховиков и шуб не подходит, не выдержит их вес

Достаточно просто потянуть за специальную ручку (пункт 5 в списке), вся штанга с плечиками опуститься вниз. Легким движением одежда на плечиках вновь плавно поднимается вверх.

С ее помощью легко достанете одежду из верхних отделов мебели.

Развесьте футболки, брюки, платья и т.д.

Цена скорее будет располагаться в недостатках, ттже уступает привычной деревянной перекладине.

Виды пантографа

Не стоит останавливаться на размерах, материалах пантографа. В этом вопросе нет пробелов, а вот на принципе работы остановимся подробнее.

Не стоит останавливаться на размерах, материалах пантографа.

Обратите внимание на раздвижные створки, полки, они не должны мешать при опускании, а ручка должна быть на комфортной высоте.

Пантографы для шкафа купе подразделяются на электрические и ручные (механические). Первую модель установить сложнее, стоит она дороже оппонента, зато проста в использовании. Механические аналоги пользуются большим спросом, так как они дешевле.

Легким движением одежда на плечиках вновь плавно поднимается вверх.

Зная все плюсы и минусы пантографа, на что ориентироваться при выборе, вы легко создадите комфорт с своем домашнем купе.

Обратите внимание на раздвижные створки, полки, они не должны мешать при опускании, а ручка должна быть на комфортной высоте.

Преимущества и недостатки

Даже в таком простом устройстве есть как положительные, так отрицательные стороны.

Позиции «ЗА»	«ПРОТИВ» модификации
Способность выбрать, взять из недршкафа купе нужный предметгардероба	Недолговечность за счет подвижности деталей. Такая конструкция уступает обычной горизонтальной перекладине под вешалки, которая может служить вечно
Конструкция позволяет одеждепроветриваться, а это значит, чтозапах не появится	Шумность: Если речь идет не об отдельном интерьере мебели, расположенного в спальне, а о гардеробной комнате (информацию смотрите на нашем сайте), то этот вопрос может вас не беспокоить. Но если в одной комнате маленькие дети, спящая жена, покой по утрам будет нарушен
Шикарный вариант для  детей, людей пожилого возраста, а также сограниченными возможностями, т.к.даже они, находясь на коляске, смогут какразвесить, так и достать нужную имвещь	Цена скорее будет располагаться в недостатках, т.к. тоже уступает привычной деревянной перекладине
Забудьте про глажку белья. Развесьтефутболки, брюки, платья и т.д.

Механические аналоги пользуются большим спросом, так как они дешевле.

Достаточно просто потянуть за специальную ручку (пункт 5 в списке), вся штанга с плечиками опуститься вниз.

Выбирая мебельный лифт, ориентируйтесь на грузоподъемность. Весовая категория 10-15 кг – для тяжелых зимних курток, пуховиков и шуб не подходит, не выдержит их вес. Обратите внимание на раздвижные створки, полки, они не должны мешать при опускании, а ручка должна быть на комфортной высоте.

Способность выбрать, взять из недр шкафа купе нужный предмет гардероба.

Механические аналоги пользуются большим спросом, так как они дешевле.

Зная все плюсы и минусы пантографа, на что ориентироваться при выборе, вы легко создадите комфорт с своем домашнем купе.

Зная все плюсы и минусы пантографа, на что ориентироваться при выборе, вы легко создадите комфорт с своем домашнем купе. Удачного вам выбора, чаще заходите на наш сайт!

Конструкция позволяет одежде проветриваться, а это значит, что запах не появится.

Недолговечность за счет подвижности деталей.

ВИДЕО: Пантограф для одежды Наполнение для шкафа купе

Рекомендуем статьи по теме

Из чего сделать коврик для компьютерной мыши своими руками

Подставка для мышки – это не просто аксессуар, а нужная вещь, которая облегчает работу. И хотя в магазинах имеется достаточный выбор разных моделей, коврик вполне можно изготовить самостоятельно. И у такой…

В помощь хозяйке — гладильная доска, встроенная в шкаф.

В типовых квартирах крайне мало свободного места, и хранить гладильные доски неудобно. Их нужно либо каждый раз раскладывать, либо оставлять на месте, тем самым, отдавая много полезного пространства. Виды…

Как сделать подставку или вешалку для крышек от кастрюль своими руками?

Организация кухонной зоны является одним из главных вопросов для каждой хозяйки. При минимальных размерах площади размещение кухонной утвари может стать настоящей проблемой. К одному из основных требований…

Вязание накидки на диван крючком

Любые вязаные вещи, будь то коврики, дорожки, накидки на диван, кресла, стулья, вызывают определенные ассоциации, связанные с детством. Вспоминаются моменты, когда, приходя в гости к бабушке, видишь вязаные…

Если стенка задняя — не значит неважная!

Шкафы могут производиться в виде отдельного корпуса и встроенные. Встроенные монтируются непосредственно к стене помещения по месту их нахождения. Преимущество отдельных моделей заключается в возможности…

Как убрать свежий пластилин с ковра в домашних условиях

Ковер в доме — это и хорошо, и плохо. С ним уютно, но если в семье есть ребенок, то без проблем не обойтись. Дети любят играть на ковре, особенно малыши, которые едва научились ходить. А кто постарше -…

Лифт для одежды своими руками

Пантограф – П-образная металлическая конструкция, предназначенная для улучшения эксплуатационных характеристик шкафа-купе. Он обеспечивает доставку одежды в верхние отделения мебели в автономном режиме. Кроме того, с его помощью осуществляется зонирование корпуса по принципу – «зима-лето».

Подобное размещение вещей позволяет оперативно и без каких-либо усилий поменять местами гардероб при смене сезонов. Таким образом, в шкафу-купе необходимые для носки вещи будут висеть в наиболее удобном месте, а все остальные костюмы брюки, платья, куртки и т.д., которыми вы не пользуетесь в данный момент, найдут временное пристанище в верхнем отделении.

Конечно, для такого распределения можно воспользоваться обычными стационарными штангами, но в подобном случае снижаются эксплуатационные характеристики мебели.

К тому же при ограниченных габаритах внутреннего пространства шкафа-купе ничего другого не остается, как выделить место для описываемых вещей только в верхней зоне. Тогда без установки одного или двух пантографов не обойтись.

В общем, этот мебельный механизм – довольно полезная штука, способная привнести в ваш быт еще больше комфорта.

Несомненным преимуществом пантографов является также их способность доставлять одежду из недр шкафа-купе за его пределы.

При опускании штанга с развешенными на ней вещами оказывается практически на уровне глаз, что позволяет без проблем выбрать и взять нужный предмет гардероба.

Кроме того, вам не потребуется монтаж освещения в том отделении, где установлен такой лифт для одежды, а это дополнительная экономия средств. Причем порой она немногим уступает стоимости самого пантографа.

Устройство, принцип действия и некоторые другие технические характеристики пантографа

Основным материалом изготовления пантографов является металл: алюминий или сталь с гальваническим покрытием либо другим декоративным напылением черного либо серебристого цвета. Используется также и пластик для некоторых комплектующих. Механический подъемник для одежды состоит из:

1. Двух боковых рычагов.
2. Раздвижной штанги.
3. Фиксирующих коробок с прорезями под рычаги, в них также размещен подъемный механизм.
4. Ручки управления пантографом.

Как видно из описания, устройство пантографа довольно простое. Сам подъемный механизм представляет собой систему пружин, обеспечивающих возврат рычагов в исходное положение. То есть, когда вы опускаете при помощи ручки штангу для одежды, движение вниз правого и левого рычагов сгибает металлические пластины, вызывая в них напряжение. Эта сила и выталкивает затем всю систему вверх.

По сути дела, длительность эксплуатации такого лифта зависит от двух основных критериев: качества пружинных механизмов и надежности декоративного покрытия.

От этих параметров также зависит и цена механического пантографа, которая колеблется в диапазоне 800-5000 рублей. На стоимость лифта также оказывают прямое влияние его размеры и бренд.

Как известно, продукция от европейских производителей всегда дороже, но именно ей отдают предпочтение многие потребители.

Среднестатистический пантограф способен выдерживать нагрузку от 10 до 18 кг: нижний предел предусмотрен для продукции, отличающейся низкой стоимостью. До двадцати килограммов способны выдержать более дорогие и качественные модели. Кроме того, следует обратить внимание на количество рабочих циклов — на сколько опусканий и подъемов производитель дает гарантию.

Высота рычагов пантографа в среднем составляет 750 мм (с коробкой 850). Это следует обязательно учитывать при планировании внутреннего пространства шкафа-купе. Более подробно данный вопрос будет рассмотрен в следующем разделе о монтаже.

Что касаемо штанги мебельного лифта, то она состоит из двух элементов, благодаря чему легко изменить ее размер. Стандартная модель пантографа может быть установлена в проемах 450-600 мм и 600-830 мм. Но существуют модели, которые предназначены для более широких ниш – до 1200 мм.

К таким модификациям предъявляются более строгие требования относительно их надежности.

Установка пантографа своими руками

Естественно, при изготовлении шкафа-купе на заказ, необходимость в самостоятельной установке мебельного лифта для одежды отпадает.

Эта информация более нужна тем, кто когда-то приобрел стандартный шкаф-купе эконом-класса и недоволен его эксплуатационными характеристиками.

В этом случае имеет смысл пройтись до фирмы, торгующей мебельной фурнитурой и купить один или два пантографа. Их установка под силу каждому, кто на короткой ноге с дрелью и шуруповертом.
