Заклепочный пистолет: описание, инструкция по эксплуатации

В работе с легкими отделочными материалами часто применяется мелкоформатный крепеж. Для фиксации тонких металлических листов, древесностружечных или пластиковых панелей обычно нет смысла применять шурупы или гвозди, но и скобы не всегда оказываются оптимальным решением.

Наилучшим способом такого монтажа будет использование заклепок. При условии правильно рассчитанного шага внедрения данного метиза можно обеспечить аккуратное и достаточное по силе крепление.

Качество же работы определит и применяемый заклепочный пистолет, который имеет разные модификации и характеристики.

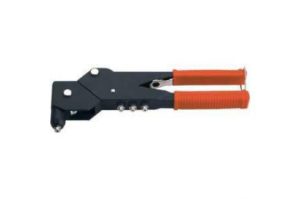

Общие сведения о ручном пистолете для заклепок

Это простейшая разновидность заклепочного инструмента, но это не значит, что она является малоэффективной в работе. Такие модели обычно имеют две ручки и механизм оказания давления, работающий за счет физического усилия.

Более усложненная модификация представляет собой пистолет для заклепок с крупными рукоятками.

Если в использовании обычной версии инструмента пользователь может обеспечить крепление одной рукой, то в данном случае нажим реализуется за счет усилия от обеих рук.

Но в отличие от аккумуляторных и сетевых моделей заклепочник ручной не имеет ограничений в плане условий применения.

Он износостоек по отношению к механическим воздействиям, не боится влаги, легко очищается от загрязнений и не зависит от источников энергоснабжения.

Обычно выделяют классическое исполнение заклепочника, который был описан выше, устройства с поворотной головкой и модификации кулисного типа. Простейший вариант также может усиливаться за счет храпового механизма, который облегчает процесс нажима на рукоятки.

Версии с поворотной головкой выгодны тем, что могут использоваться в труднодоступных местах, где есть сложности в плане направления и позиционирования метиза.

Кулисный заклепочный пистолет располагает всего одной рукояткой, действующей по принципу одностороннего ножничного механизма. То есть сжимание реализуется не с разных сторон двух рукояток, а в одном направлении.

Как раз если речь идет о серийном креплении большого количества элементов, то данный вариант будет самым удобным. По этой причине кулисные модификации часто применяют в строительной сфере и на производствах.

Какие бывают заклепки для заклепочника?

Заклепочный материал различается по размеру, материалу изготовления и конструкции. Что касается размеров, то по длине такой метиз может составлять 6-20 мм, а в толщине – в среднем от 3 до 6 мм. Материал изготовления представлен металлами, среди которых алюминий и сталь.

Алюминиевые заклепки считаются менее прочными, но их применение оправдано, если речь идет о креплении тонких древесных и пластиковых панелей. С таким крепежом может справиться практически любой заклепочный пистолет, так как рабочий процесс требует небольшого усилия.

Соответственно, первый вариант представляет собой уменьшенную разновидность гвоздиков, а второй напоминает небольшой шуруп.

Инструкция по эксплуатации

Перед началом работы в точке будущей установки крепежа следует сделать отверстие сверлом. Затем в подготовленный патрон инструмента вставляется головка заклепки. После этого очень важно обеспечить перпендикулярность положения метиза относительно рабочей поверхности.

Когда позиционирование завершится, можно оказывать усилие посредством рабочих органов заклепочника. В результате должна сформироваться фиксирующая головка заклепки с внешней стороны, и своеобразный шарик-держатель – с внутренней.

Чтобы пистолет заклепочный ручной стабильно поддерживал свою функцию, его следует обслуживать надлежащим образом. После каждого рабочего сеанса нужно очистить, вымыть и просушить поверхности.

В зависимости от материала изготовления конструкции может потребоваться и периодическая обработка защитными маслами, которая убережет пистолет от ржавчины и других негативных процессов.

Как выбрать пистолет для заклепок?

Обращать внимание следует на разные конструкционные характеристики. Конечно, главной из них должна стать возможность поддержки заклепок определенного формата. Универсальные модели в этом плане наиболее выгодны, так как позволяют работать с широким диапазоном диаметров – в среднем от 3 до 6 мм. Учитывать стоит и реализацию механизма, захватывающего метиз.

Как отмечают опытные мастера, желательно выбирать заклепочник ручной с трехлепестковой цанговой системой хвата, которая надежно фиксирует рабочий элемент. Также будет нелишним учесть и эргономические особенности.

Это относится к количеству насадок в комплекте, материалу обрамления рукояток и массе инструмента – чем он легче, тем проще будет производство серийных операций.

Заключение

Система заклепочного крепежа как такового считается одной из самых лучших по нескольким причинам. Главное ее преимущество заключается в том, что при минимальном содержании инородного материала в виде метиза можно обеспечить высокую степень крепления. И с наружной стороны, и с внутренней остается лишь небольшая точка крепежа, которая практически не портит вид поверхности.

В отличие от гвоздей, шурупов и саморезов, заклепочный пистолет обеспечивает двухстороннее скрепление материала, на чем и основывается надежность данной методики. Другое дело, что не всегда можно технически реализовать этот способ. Он годится для применения лишь в тех случаях, когда есть возможность сверления подготовительного отверстия и выход на обратную сторону рабочей основы.

Ручной клёпальник. Гарантия надёжного соединения!

Неприхотливые, простые и надёжные, ручные клёпальники находят применение в различных отраслях. Они пригодятся в быту, в небольшой авторемонтной мастерской и на фасадных работах строящегося здания – там, где требуется быстрое соединение двух листовых заготовок без применения сварочных работ.

Классификация и устройство

Ручной клёпальник – исключительно механический инструмент, не требующий внешних источников энергии (чем выгодно отличается от пневмозаклёпочника, которому нужен компрессор).

В отличие от аккумуляторного заклёпочника, мастеру здесь не потребуется сменный комплект батарей, которые, при продолжительных работах, могут сесть.

Да, есть ограничения по диаметру заклёпок и толщине исходной заготовки, но в большинстве случаев это некритично.

Ручной клёпальник включает в себя рычажный поворотный механизм, который состоит из:

1. Нажимного плеча, проворачивающегося вокруг оси.
2. Инструментального плеча, в посадочной части которого предусмотрено гнездо для заклёпок.
3. Ограничителя хода, регулируемого в зависимости от толщины обрабатываемых материалов.
4. Ручек, при помощи которых создаётся требуемое усилие. В некоторых моделях за счёт введения дополнительных рычагов усилие возрастает; такие инструменты называют клёпальниками с усилителем.
5. Нажимного пуансона – инструмента, производящего высадку.
6. Возвратных пружин.

Технологические возможности оснастки определяются именно размерами плеч – с их увеличением усилие на рычаге возрастает, поэтому ручные клёпальники с более длинными ручками способны работать с листовым металлом заметной толщины (до 5 мм включительно).

Некоторые конструктивные отличия имеют ручные клёпальники для резьбовых заклёпок.

Известно, что такие заклёпки допускают после своей установки последующую нарезку резьбы на стержне, что удобно при демонтаже соединения.

Поэтому такие типы оснастки предусматривают посадочное место под резьбовую головку. Она не только выполняет резьбу на заклёпке, но и отвечает за завинчивание гайки.

В комплект к ручному клёпальнику поставляются несколько пуансонов с различными формами посадочной части – под потайные, полусферические или цилиндрические заклёпки. Ряд исполнений ручных клёпальников может работать и с вытяжными заклёпками. Они хороши для соединения деталей, доступ к которым возможен только с одной стороны.

Как работает клёпальник?

Предварительно в месте постановки будущего клёпаного соединения высверливается необходимое количество отверстий. При работах с мягкими заготовками (пластик, кожа) прокол будущего отверстия можно производить и при помощи пуансона.

Затем в посадочное место вставляется заклёпка, а рычажный механизм вводят в зазор между скрепляемыми деталями.

Совместив оси заклёпки и отверстия, резким нажатием на активное плечо выдвигают пуансон, который производит сначала вталкивание заклёпки в имеющееся отверстие, а затем — высадку головки заклёпки.

После высадки, в зависимости от конструкции инструмента рабочая головка с пуансоном либо поворачивается вокруг оси, либо отводится с помощью возвратной пружины в своё первоначальное положение. Инструмент готов к следующей операции клёпки.

В ручных клёпальниках, которые работают с вытяжными заклёпками, при возвратном ходе производится вытягивание стержня, находящегося внутри полой заклёпки. Такой инструмент имеет повышенное значение рабочего ходы, поскольку после высадки требуется ещё произвести и вытяжку. Поэтому размеры рычажного механизма здесь выше, чем в обычных клёпальниках.

Выбор типоразмера ручного клёпальника выполняют по следующим параметрам:

• по наибольшей толщине соединяемых заготовок;
• в зависимости от прочности материала, подвергаемого клёпке;
• по наибольшему диаметру стержня заклёпки;
• по прочности заклёпки (материал, вид стержня – сплошной или полый).

Оригинально работают ручные клёпальники с многозвенным шарнирным механизмом.

В отличие от традиционного рычажного, такие устройства позволяют устанавливать заклёпки усилием одной руки, которая перемещает звенья устройства в вертикальном направлении.

Шарнирные клёпальники (или «гармошки») имеют увеличенные размеры, но зато отличаются повышенной производительностью, поскольку холостой ход инструмента здесь существенно меньше.

Сколько стоит ручной клёпальник?

Цена устройства определяется его функциональными возможностями и комплектацией. Для периодического применения доступнее всего обычные ручные клёпальники с ограниченным количеством сменных пуансонов (не более трёх). Конструктивно более сложными считаются приспособления, позволяющие работать с резьбовыми и полыми заклёпками.

Для сравнения рассмотрим несколько моделей ручных клёпальников:

1. Инструмент без усилителя с пружинным возвратом рычагов от торговой марки SkyTools – 1000…1600 руб.
2. Клёпальник, снабжённый усилителем и контейнером для сбора отходов при работе с вытяжными заклёпками (производитель – торговая марка Gross, цена – 1500…3500 руб.).
3. Поворотный клёпальник от Кобальт, цена 600…1200 руб.
4. Промышленный шарнирный клёпальник «гармошка» от торговой марки Jonnesway: цена — 3700…6000 руб.

Ручной заклепочник виды принцип работы и правильность применения

Кроме сварочного и резьбового соединения существует еще один способ — это заклепывание. Для его реализации применяется специальный инструмент, который называется ручной заклепочник. Чтобы понять, какой вид заклепочника лучше выбрать, необходимо выяснить их виды, конструкцию, принцип работы и особенности применения.

Что такое ручной заклепочник

Заклепочниками называют такие виды ручных инструментов, посредством которых выполняется соединение двух металлических заготовок, толщиной до 10 мм. Главное назначение инструмента в том, чтобы обеспечить неразъемное соединение листового металла.

Соединение металлических листов происходит за счет метода сквозного монтажа. Этот инструмент применяется тогда, когда невозможно воспользоваться сваркой и резьбовыми соединителями.

Конструктивно инструмент имеет форму клещей, и состоит из следующих составных элементов:

• Рукоятка — приводит в движение механизм путем прикладывания физического усилия человека
• Прижимной механизм, который бывает двух типов — вытяжной и резьбовой
• Головка — фиксирующая часть, на которую крепится расходный элемент

Это простое приспособление, при помощи которого осуществляется быстрое и неразъемное соединение листового металла.

Заклепочники бывают не только ручными, но еще пневматическими, электрическими и аккумуляторными, однако инструмент первого типа более популярен.

Это обусловлено рядом преимуществ, главными из которых являются — доступная цена, простота применения и отсутствие необходимости использования дополнительного оборудования.

Пневматические, электрические и аккумуляторные устройства стоят дороже, и предназначены для работы специалистами. Главное достоинство пневматических, электрических и аккумуляторных  приборов в том, что они берут на себя всю работу, поэтому оператору не нужно прилагать никаких усилий. Актуальность их применения возникает в случае использования заклепок большого диаметра.

!Ручные заклепочники еще называют клепальниками. Они бывают двух видов, и чтобы узнать, какие они имеют отличия, рассмотрим их параметры.

Какие виды заклепочников бывают и чем они отличаются

Соединение листового металла заклепочниками выполняется при помощи дополнительных элементов. Этими элементами являются клепки, которые также бывают разных видов. В зависимости от используемого вида заклепок, применяются соответствующие инструменты.

Резьбовой заклепочник или гайкоклеп его плюсы и минусы

Это специальный вид заклепочников, который предназначен для работы с резьбовыми клепками. Такой вид инструмента обеспечивает более надежное соединение, а также дополнительно позволяет его усилить за счет использования болтов. Резьбовое соединение в итоге получается неразъемным. Отверстие после соединения имеет внутреннюю резьбу.

Принцип работы резьбовых заклепочников основывается на том, что на головку инструмента (стержень или резьбовая часть) накручивается клепка с резьбой. После этого клепка, закрепленная на инструменте, вставляется в отверстие, и осуществляется сжимание рукояток.

При сжатии рукояток происходит сминание или развальцовка с противоположной стороны клепки, в результате чего формируется шляпка.

Конструкция резьбового заклепочника представлена на фото. Такой вид инструмента относится к категории мощных, и поэтому чем больше размер заклепки, тем больше усилий необходимо прилагать оператору, чтобы выполнить соединение.

К достоинствам таких устройств относится высокое качество соединения, усилить которое можно болтовым элементом. Кроме того, плюсом является возможность использования клепок разного размера, что также влияет на качество соединения.

Недостатков у таких инструментов больше, и проявляются они по таким факторам:

• Высокая стоимость инструмента более 2500 тысяч рублей
• Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
• Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
• Высокая стоимость не только инструмента, но и заклепок

Выбирать резьбовой заклепочник рационально только тогда, когда необходимо обеспечить надежное соединение листовой стали, а также при наличии отверстий большого диаметра. Наличие отверстий в местах соединения позволяет крепить полученную конструкцию.

Вытяжной вид заклепочника что это такое

Это инструмент, принцип работы которого аналогичен с резьбовыми, только вместо стержневого наконечника с резьбой, используется цилиндрическая шпилька. Такие шпильки установлены на заклепках.

Заклепка вставляется в отверстие инструмента, а затем располагается в предварительно просверленное отверстие листовых заготовок. Воздействие на рукоятки инструмента приводит к сминанию клепки с обратной стороны посредством вытягивания шпильки наружу.

Шпилька вытаскивается, и получается клепочное соединение.

К числу достоинств вытяжных клепочников относятся:

1. Невысокая стоимость в отличие от резьбовых
2. Высокая скорость выполнения работ
3. Простота монтажа
4. Получается потайное соединение

Недостатком можно считать только то, что таким способом невозможно соединить листовые стали, в которых проделаны отверстия большого диаметра. Предназначены такие инструменты для соединения листового металла с диаметрами отверстий до 7 мм.

Кроме того, что заклепочники бывают резьбовыми и вытяжными, они также отличаются по количеству рукояток — одноручные и двуручные.

Одноручным клепочником считается такой инструмент, в котором одна рукоятка является подвижной, а вторая неподвижная.

Это зачастую вытяжные устройства, в которых не требуется прилагать больших усилий. Они предназначены для соединения заклепок диаметром до 6,4 мм.

Двуручными заклепочниками считаются устройства, в которых обе рукоятки являются подвижными. Это зачастую модели резьбового типа, где требуется прилагать большое физическое усилие. Они позволяют обеспечить клепочное соединение с использованием заклепок диаметром до 14 мм.

Заклепочники гармошки — это особый вид инструмента, который состоит из одной рукоятки, соединенной с прижимным механизмом в виде гармошки или жабки. Такой инструмент также относится к категории вытяжных, а конструкция не может обеспечить большое усилие прижима. Гармошкообразные заклепочники стоят дороже, чем обычные одноручные вытяжные приборы.

Все варианты ручных инструментов дополнительно оснащаются поворотными головками (кроме гармошки), что позволяет обеспечить соединение клепкой даже в самых труднодоступных местах.

!С поворотными головками заклепочниками пользуются специалисты, работа которых связано с монтажом листового металла, а также при изготовлении конструкций, например, почтовых ящиков и прочее.

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

• Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
• Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
• Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
• Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
• Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п.

В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент.

Для этого применяются классические клепки.

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

Особенности работы ручным заклепочником: устройство, как пользоваться клепальником, выбор инструмента

На промышленных предприятиях при изготовлении изделий часто приходится выполнять операции по соединению различных элементов и деталей. Это можно сделать с помощью такого надежного способа, как соединение заклепками.

К его помощи прибегают в тех случаях, когда элементы конструкции нельзя сварить. По сравнению со сваркой этот метод обладает массой достоинств.

Создают же подобное соединение при помощи специального инструмента для клепания заклепок.

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

• Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
• Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки.

Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня.

Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки.

Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки.

Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

• пневмогидравлические;
• аккумуляторные;
• электрические;
• механические (ручные);
• пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Устройство вытяжных заклепок

Чтобы научиться работать с ручным вытяжным заклепочником, мастеру следует, в первую очередь, познакомиться с устройством крепежных элементов, в роли которых выступают заклепки, предназначенные для соединения элементов подобным способом.

Выглядит такая заклепка как крепёж, в составе которого имеются две детали: полая трубка в виде цилиндра, на конце которой располагается головка и металлический стержень. Полый цилиндр нередко называют заклёпочным телом или втулкой. У каждого заклепочника цилиндр имеет свой особый диаметр, который соответствует размеру заклепочного крепежа.

Располагающееся в цилиндре полое отверстие проходит сквозь всё тело, в том числе и его головку. Металлический стержень выполнен в виде обычного гвоздя, имеющего шляпку округлой формы. Его устанавливают в цилиндрическое отверстие, где он впоследствии втягивается до упора головки при помощи фиксатора.

Для соединения элементов с использованием вытяжного ручного заклепочника производители выпускают резьбовые заклепки, у которых внутри цилиндрического тела располагается резьба. Резьбовая нарезка присутствует и у стержня, который помещается в цилиндр посредством его вкручивания.

Чтобы получить прочное соединение, обычно в качестве крепежа используется болт или винт. Заклепка такого типа имеет и другое название — вытяжная глухая. От обычной вытяжной она отличается увеличенной прочностью.

Для создания заклепок, используемых для соединения элементов вытяжным заклепочником, применяют различные материалы. Гильзы делают из медных, алюминиевых или стальных сплавов.

Основное требование, которому должен удовлетворять материал гильзы, — не приводить к появлению коррозии металла, из которого изготовлены соединяемые элементы.

Это означает, что во время их контакта не должна возникать пара катод-анод.

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

• Подготовка поверхности.
• Нанесение разметки и сверление отверстий.
• Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии.

Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать.

После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра. К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

• Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
• С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
• Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
• Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

Рекомендации по выбору инструмента

Сегодня в магазинах предлагается множество разновидностей ручных заклепочников, которые можно приобрести по цене около 2−3 т. р. Для выбора наиболее подходящей модели вы должны сначала понять, для каких целей вам нужен инструмент.

Если вы решили приобрести его для частого соединения разных элементов деталей, то советуем остановить выбор на более дорогом профессиональном инструменте.

Всем остальным будет вполне достаточно и бюджетной модели, которая им обойдется примерно в 150−500 р.

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства. Но помимо него, немаловажное значение имеют и другие характеристики:

• Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
• Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель. При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной. Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок. Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
• Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок.

Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа. Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать.

Выбор заклепочника (клепальника)

Сварка — это отличный способ соединения металлов, но он не всегда удобен и возможен. Альтернатива — клепка. Но для установки заклепок необходимо выбрать заклепочник. Как это сделать читаем дальше.

Что такое заклепочник и как он работает

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

• При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.

  Работа заклепочника при установке вытяжных заклепок

• Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).
• При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д.

  Пистонные заклепки ставятся проще всего, но они же имеют самую малую надежность. В стройке применяются нечасто, разве что в поделках

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка.

При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок.

Ну, и тем, что они полые — негерметичны.

Выбираем тип привода

Перед тем как выбрать заклепочник, надо разобраться в том, какие они бывают. Начнем с привода.

• Ручные (силовые). Чтобы установить заклепку, надо сжать ручки. Иногда усилия приходится прилагать солидные — для метизов диаметром 5 мм и больше. Самые надежные и недорогие. Это оправданный выбор, если инструмент покупается для разового применения — кровельный материал смонтировать, забор поставить, откосы зашить.

  При использовании ручного инструмента придется прилагать физические усилия

• Электрические. Усилий почти никаких — удержать инструмент и нажать на курок. Более дорогие, но и более производительные модели.
  • От сети. Не слишком дорогие, так что можно покупать и для бытового использования. Но не на каждой стройплощадке есть источник электричества, да и шнуры/удлинители — та еще морока.
  • Аккумуляторные. При той же производительности более мобильны, но весят больше (сам аккумулятор тоже имеет вес), да и стоят дороже.

    Заклепочники могут быть ручными, аккумуляторными, электрическими, гидравлическими

• Пневматические и пневмогидравлические. Наиболее надежный и производительный инструмент. Но его стоит покупать только для профессионального использования. Ведь нужен еще и компрессор.

обзор аккумуляторного заклепочника MILWAUKEE 2550-20 M12 RIVET TOOL.

Для бытового использования покупают ручные заклепочники. Но и этот «простой» инструмент выбрать нелегко. Прежде всего удивляет разброс цен — от 5$ до нескольких сотен долларов. Как тут сориентироваться? Сразу скажем, что слишком дорогой брать для разового применения точно не стоит, как и слишком дешевый. В остальном надо разбираться.

Виды ручных (механических) заклепочников

Есть три вида ручных установщиков заклепок:

• одноручные;
• двуручные;
• гармошка.

Одноручные предназначены для крепежа небольшого размера — до 5 мм. Отличаются тем, что рабочие ручки у них под углом 90° к оси установки. То есть, рукоятки направлены вниз. Удобно тем, что работать можно одной рукой. Недостаток — небольшой «диапазон» размеров, с которыми может работать устройство.

Двуручные отличаются большими размерами, устанавливать ими можно и заклепки больших диаметров — до 8 мм. Отличить можно по виду — длинные ручки, которые находятся в одной плоскости с рабочими губками. Выбирать двуручный заклепочник имеет смысл в том случае, если планируется использовать заклепки большого диаметра.

Виды ручных заклепочников: одноручный, двуручный, гармошка

Механические заклепочники «гармошка» чаще применяются с крепежом больших размеров. Наличие той самой «гармошки» позволяют устанавливать крупноразмерный крепеж прилагая меньше усилий. Такое устройство обычно имеет более дорогой инструмент, его чаще применяют профессионалы.

Выбрать тип ручного заклепочника не слишком сложно. Если вам нужна надежная машинка, выбирайте из двуручных моделей. Их устройство проще, там ломаться почти нечему. При нормальном качестве они неубиваемые. Если вы ставить будете только мелкий крепеж — не больше 2-3 мм, то целесообразнее брать одноручный. Им работать удобнее.

Критерии выбора ручных установщиков заклепок

Итак, если надо выбрать заклепочник ручного типа, обращаем внимание на следующие параметры:

• Тип крепежа, с которым агрегат работает (винтовые, вытяжные, пистонные (люверсы), универсал — который ставит все типы заклепок).
• Максимальный и минимальный размер заклепок.
• Количество насадок для заклепок.
• Материал крепежа, с которым инструмент работает (стальные, алюминиевые или только медь и латунь).
• Из чего сделан сам инструмент. Лучше — нержавеющая сталь или сплавы алюминия.

  Ручной заклепочник винтового типа: обращаем внимание на размеры крепежа, который может быть установлен

На что еще обращайте внимание — на рукоятки. Резиновые накладки на них должны быть из хорошей резины. Сами рукоятки должны быть для вас удобны, так сможете работать быстрее и дольше. Еще обратите внимание на возможность фиксации ручек в нерабочем состоянии — есть специальная проволочная петля, которая удерживает ручки вместе. При хранении это удобно и важно.

Выбор вытяжного заклепочника

Чаще всего приходится работать с вытяжными (тяговыми) заклепками. Они удобны, недороги. Не слишком много стоит и инструмент для их установки. Кроме перечисленных выше параметров, чтобы выбрать заклепочник под тяговые заклепки, надо еще обратить внимание на некоторые особые характеристики и опции.

• Количество зажимных губок (лепестков) в цанге. Инструмент захватывает стержень и тянет его, формируя закрывающую головку. Так вот, лепестков может быть два или три. Двухлепестковые дешевле, но при захвате стержень может перекосится и застрять. Приходится его разбирать и собирать снова. Неудобно, да и время уходит.

  Форм может быть несколько

• Наличие трещотки. При работе с прочными заклепками (стальными) важно правильно рассчитывать усилие. В этом помогает трещотка.
• Емкость для сбора обломанных стержней. В процессе работы излишки стержня обрываются. Если нет контейнера, они зачастую оказываются под ногами, потом приходится собирать. Наличие емкости решает проблему, а на цену почти не влияет.

Теперь вы знаете, как выбрать заклепочник под вытяжные заклепки. Подобрав несколько моделей, которые вас устраивают по характеристикам, осмотрите их и подержите в руках. Если есть возможность, попробуйте пару раз в работе. Так будет проще понять, каким инструментом вам работать удобнее и будет проще сделать выбор.

Насадка на дрель/шуруповерт и особенности выбора

При большом фронте работ с использованием ручных заклепочников, руки очень устают. Конечно, есть аккумуляторные, но цена на них совсем не радует. А если еще и использование — только изредка, покупать электроинструмент нецелесообразно. В этом случае можно пойти на компромисс — приобрести насадку на дрель или шуруповерт для установки заклепок.

Это небольшой адаптер (насадка), который вставляется в патрон. Есть они под винтовые и вытяжные заклепки. При желании можно найти и под другие типы крепежа.

Адаптер (насадка) на дрель для установки вытяжных заклепок

Принцип работы дрели с насадкой для вытяжных заклепок не отличается — все так же инструмент тянет за штырь, потом его обрывает. Вот только обломанные «хвосты» надо самому доставать, переключая дрель на реверс. В случае использования винтовых заклепок, реверс тоже потребуется — чтобы вынуть насадку из установленного крепежа.

Насадка на дрель для установки винтовых заклепок

Выбор заклепочных насадок на дрель аналогичен: по типу, размерам и материалу насадок. Ну, и хвостовик должен подходить к патрону электроинструмента. Также обратите внимание на наличие ручки. Это некритичный параметр, но повышает удобство использования.

Дрель с накрученной насадкой тяжела и нестабильна. Поэтому при работе надо обязательно придерживать насадку рукой, фиксируя ее положение. Чтобы не держаться за насадку, надевают ручку.

В таком варианте агрегатом пользоваться удобнее, получается более точно контролировать положение.

Как выбрать заклепочник: производители и цены

При выборе конкретной модели многие опираются на цены. Вот только разброс очень большой — есть очень дешевые и, практически один в один по внешнему виду, но в разы дороже. Даже в десятки раз дороже. Сразу стоит сказать, что даже для разовых работ, покупать совсем дешевый заклепочник — слишком рисковать. Он может совсем не работать или работать через пень-колоду.

Если вы хотите только заклепать забор, например, даже в этом случае вам придется установить не одну сотню заклепок. Если придется разбирать инструмент после каждых 2-3 заклепок, вам это точно не понравится. Чтобы выбрать заклепочник, который работает нормально, обращайте внимание на средний ценовой диапазон.

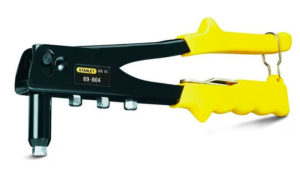

• Stanley MR 99. Stanley — старейшая американская компания.
• NOBUS. Недорогой инструмент, надежно работает.
• Gesipa. Известная фирма, но не все ее хвалят. Однозначно есть более дешевые, работающие, как минимум, не хуже.
• YATO справляется со стальными заклепками лучше, чем китайские с алюминиевыми.

  Чтобы можно было оценить разброс цен

• NWS — немецкая контора. Качество инструмента на высоте.

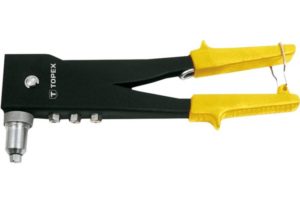

• Topex. В некоторых моделях понравилась возможность переставлять «носик» на 90 градусов. Удобно, если приходится работать в труднодоступных местах.

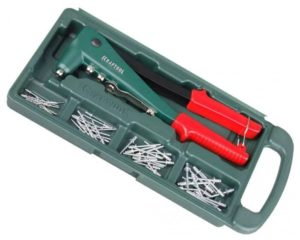

• KRAFTOOL. Весь инструмент хорош и клепальники тоже.

Если вы предполагаете использовать заклепочник в профессиональной деятельности, выбирать надо подороже. Фирму — по своему усмотрению, но из категории профессиональных или полупрофессиональных моделей.

Возможно, они не отличаются конструктивно, но имеют больший ресурс, срок службы. То есть, сделаны более надежно и качественно.

И этим объясняется разница в цене — использованы более дорогие/качественные материалы.
