Токопроводящая краска своими руками

Как сделать токопроводящий клей своими руками

18.02.2017

В случае поломки бытового электроприбора не обязательно сразу сдавать его в ремонт, ведь зачастую неисправностью может быть потеря контакта между дорожками на плате, а для устранения этой проблемы достаточно иметь под рукой токопроводящий клей.

Приобрести в сети магазинов готовый состав можно без проблем, выбор ассортимента достаточно широк: Контактол, Элеконт, лак Эласт и т.п., но для радиолюбителей и тех, кто часто занимается ремонтом самостоятельно, предпочтительнее изготовить свой требуемый состав.

Для этого достаточно иметь минимум необходимых составляющих компонентов и знать, как сделать токопроводящий клей своими руками.

Особенности и свойства токопроводящих клеящих составов

Основой такого клея является наличие определенных составляющих компонентов, способных обеспечить необходимый уровень прохождения электроэнергии. К ним относятся обычный графит, никелевый порошок, полимеры, серебро порошковое – подойдет мелкий порошок любого из токопроводящих металлов.

Клеящая смесь должна быть эластичной, и при этом, иметь небольшое удельное сопротивление. Эластичность обеспечит точечное нанесение клея и не позволит ему растекаться по поверхности.

В этом вопросе, главное выдержать необходимое соотношение между порошковыми электропроводящими наполнителями и полимерными связующими.

Следующей важной для работы особенностью, будет время, необходимое для высыхания приготовленной смеси. Чем быстрее высыхает клей – тем лучше и удобнее для работы мастера.

Для этого, при самостоятельном изготовлении клеящей смеси используют любой готовый быстровысыхающий клей или токопроводящий лак.

В связи с тем, что микросхемы при эксплуатации нагреваются, клей должен быть термостойким и обязательно безопасным для работающего мастера и окружающих.

Самостоятельное изготовление клея из графитовой пыли

Одним из самых доступных и распространённых способов является использование в качестве проводника графитной пыли.

Для приготовления токопроводящего клея понадобятся всего два составляющих компонента – собственно графит и связующее вещество в виде любого быстросохнущего клея или лака.

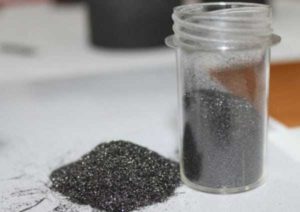

Приготовить графитный порошок несложно, отлично подойдут для этой цели сердечник строительного или обычного карандаша. Грифель, с помощью канцелярского ножа необходимо извлечь и растереть в мелкий порошок.

При использовании готового клея, нижняя часть тюбика аккуратно разворачивается и в образовавшийся проем можно добавить графитный порошок в соотношении один к одному.

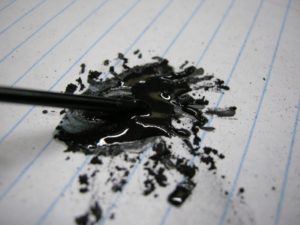

Смесь необходимо хорошо перемешать, воспользовавшись зубочисткой или любым другим удобным предметом. После чего, фольга нижней части тюбика обратно заворачивается и самостоятельно изготовленный электропроводящий состав готов к использованию по назначению.

Преимуществом состава приготовленного на графитной основе будет быстрое время высыхания.

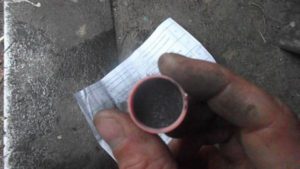

Кроме карандаша, для приготовления графитного порошка можно использовать изношенные меднографитовые щетки или угольный стержень из солевой батарейки. Измельчить графит можно с помощью мелкой наждачной бумаги или надфиля.

С добавлением в состав медного порошка существенно повышается электропроводимость.

Сфера применения самостоятельно приготовленного электропроводящего состава довольно обширна. К примеру, клей универсальный токопроводный восстанавливает дорожки платы пульта дистанционного управления, компьютерной клавиатуры – везде, где нет возможности использования паяльника. Часто применяется автолюбителями, при необходимости восстановления контактов обогрева заднего стекла.

Как сделать электропроводящий клей из грифеля от карандаша показано в этом видео:

Дополнительные рецепты

Графитовая пыль это не единственный компонент, который можно использовать для приготовления токопроводящих клеевых составов. Есть еще несколько более сложных смесей, отличающихся лучшей электропроводимостью или клеевыми свойствами:

1. Смесь из серебряного порошка (130 г) и графитового (12 г) – это токопроводящие компоненты, а связующими выступают нитроцелюлоза (8 г), ацетон (50 г) и канифоль (3 г). В перечисленном порядке все смешивается в ступке до состояния однородной массы и клей готов. Если клей будет загустевать, то его надо разбавить ацетоном. Этот состав больше рассчитан как токопроводящий – не стоит рассчитывать, что он будет удерживать какие-либо детали как клей.
2. Графитовый (30 г) и серебряный (70 г) порошок, ацетон (70 мл) и винилхлорида-винилацетат (60 г) – после перемешивания становятся сиропообразной токопроводящей жидкостью с клеевыми свойствами. Хранить следует в герметичной посуде, чтобы не выветрился ацетон. Им же разбавлять смесь, если она загустевает.
3. Порошок из графитового стержня пальчиковой батарейки и цепонлак перемешиваются до получения кремообразной смеси.

Какие выводы

Конечно же, существуют и другие рецепты самодельного клея, а выше рассмотрены только самые простые и распространенных.

Какой бы рецепт не использовался, главное, чтобы приготовленный вами самостоятельно, или приобретенный в магазине клей должен обладал минимально возможным удельным сопротивлением.

И как любой другой, такой клей должен обеспечивать прочное, надежное и долговечное соединение.

Поиск данных по Вашему запросу:

В состав многих токопроводящих клеев и красок входят специальные связующие, полимерные вещества полиэфирные, полиуретановые, эпоксидные и т. Консистенция подобного химического состава регулируется с помощью добавления всевозможных растворителей, например ацетона, спирта, этилцеллозольв.

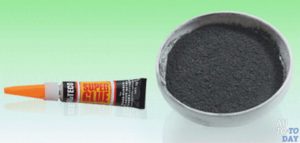

Рецепт первый : В основе него лежит суперклей продающийся везде в маленькой емкости. У данного суперклея есть отличные особенности. Первая — в нем отлично разводится порошок графита, вторая — в больших объемах эта смесь медленно затвердевает.

Для изготовления этого клея требуется графитовый порошок.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать токопроводящий клей своими руками в домашних условиях (видео)

Токопроводящий клей

Специальный токопроводящий лак предназначен для восстановления и поддержания электропроводимости. В основном его применяют для ремонта проводников и контактных групп пультов ДУ электроники, бытовой техники, проводников и дорожек печатных плат различного назначения, нитей обогрева автостекол и прочих небольших электросистем.

В основе состава этого специального лака — особые мелкозернистые компоненты, после полимеризации которых, на поверхности образуется прочная матовая пленка с хорошей электропроводимостью. Восстановление электропроводимости наступает буквально через 60 минут после лакировки.

В последующие 10 часов результат только улучшается вплоть до максимума. Для усиления эффекта можно произвести повторную обработку.

Так как обрабатываемые площади обычно ничтожно малы, для работы потребуется незначительное количество вещества. Поэтому токопроводящие лаки продаются в маленьких герметичных тюбиках и флаконах.

Также встречается продукция в баллончиках — спрей — произведенная на основе графитового порошка.

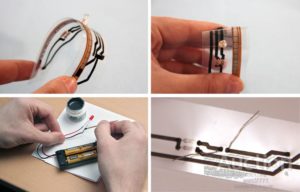

Его применяют для создания токопроводящих поверхностей на пластике, стекле, металле, дереве. Может применяться в качестве смазывающего средства для формирования гладкой, устойчивой к температурам, сухоскользящей поверхности.

Перед работой емкость с лаком нужно хорошенько взболтать. Раствор следует наносить точно, аккуратно, быстро, тонким слоем. Перед обработкой поверхности желательно очистить от пыли и грязи, просушить, обезжирить.

После работы клапан если это спрей нужно очистить, плотно закрыть крышку.

Внимание: вещество обладает некоторой степенью токсичности и легковоспламеняемое, поэтому обязательно придерживайтесь элементарных правил пожарной безопасности, работайте с реагентами в хорошо проветриваемом помещении.

Все компоненты сводим в ступке и тщательно перемешиваем до образования сироповидной жидкости серо-черного оттенка. Переливаем в стеклянную емкость с плотно прилегающей крышечкой.

Перед использованием обязательно взбалтываем перемешиваем. Если использовать чуть меньше растворителя, можно повысить вязкость субстанции. Период высыхания раствора после нанесения — минимум четверть часа.

Сначала в ступке смешиваем порошки, потом добавляем связующие вещества.

Доводим все до однородной пастообразной консистенции. Перекладываем в емкость для хранения. Перед использованием хорошенько размешиваем, если требуется снизить вязкость, используем растворитель.

В зависимости от механических нагрузок электропроводящих соединений, можно воспользоваться различными подручными средствами. Например, добыть графит из любой пальчиковой батарейки и смешать с цапонлаком.

Правда, данное средство имеет слабую адгезию с резиной, поэтому на клавиши пульта управления его лучше не наносить.

А вот для восстановления графитовых дорожек на пультах — пожалуйста. Быстро сделать графитовый токопроводящий раствор из подручных материалов можно и так.

Правда это будет не совсем уж лак, но токопроводящие свойства смесь получит. Купите самый обычный суперклей и простые карандаши 2М или 4М. С помощью напильника наточите карандашный грифель в объеме, равном объему тюбика с клеем.

Нетронутый тюбик с клеем аккуратно разворачиваем со стороны спайки корпуса.

Токопроводящий лак своими руками

Специальный токопроводящий лак предназначен для восстановления и поддержания электропроводимости. В основном его применяют для ремонта проводников и контактных групп пультов ДУ электроники, бытовой техники, проводников и дорожек печатных плат различного назначения, нитей обогрева автостекол и прочих небольших электросистем.

В основе состава этого специального лака – особые мелкозернистые компоненты, после полимеризации которых, на поверхности образуется прочная матовая пленка с хорошей электропроводимостью.

Восстановление электропроводимости наступает буквально через 60 минут после лакировки. В последующие 10 часов результат только улучшается вплоть до максимума.

Для усиления эффекта можно произвести повторную обработку.

Так как обрабатываемые площади обычно ничтожно малы, для работы потребуется незначительное количество вещества. Поэтому токопроводящие лаки продаются в маленьких герметичных тюбиках и флаконах.

Также встречается продукция в баллончиках – спрей – произведенная на основе графитового порошка. Его применяют для создания токопроводящих поверхностей на пластике, стекле, металле, дереве. Может применяться в качестве смазывающего средства для формирования гладкой, устойчивой к температурам, сухоскользящей поверхности.

Перед работой емкость с лаком нужно хорошенько взболтать. Раствор следует наносить точно, аккуратно, быстро, тонким слоем. Перед обработкой поверхности желательно очистить от пыли и грязи, просушить, обезжирить. После работы клапан (если это спрей) нужно очистить, плотно закрыть крышку.

Внимание: вещество обладает некоторой степенью токсичности и легковоспламеняемое, поэтому обязательно придерживайтесь элементарных правил пожарной безопасности, работайте с реагентами в хорошо проветриваемом помещении.

При желании сделать графитовый лак с высокой электропроводимостью можно и своими руками.

Токопроводящее средство своими руками

Народные умельцы предлагают несколько рецептов смешивания в домашних условиях такого раствора. Основными компонентами смеси являются порошок графита и серебра, разницу составляют растворители и связующие вещества. Приготовленный по одному из следующих рецептов, лак (клей) поможет решить бытовые проблемы с электропроводимостью устройств.

Рецепт №1

Ингредиенты:

• мелкозернистый графит порошковый – 15 г;
• серебро порошковое – 30 г;
• сополимер винилхлорид-винилацетат – 30 г;
• чистый ацетон – 32 г.

Все компоненты сводим в ступке и тщательно перемешиваем до образования сироповидной жидкости серо-черного оттенка. Переливаем в стеклянную емкость с плотно прилегающей крышечкой.

Перед использованием обязательно взбалтываем (перемешиваем). Если использовать чуть меньше растворителя, можно повысить вязкость субстанции.

Период высыхания раствора после нанесения – минимум четверть часа.

Рецепт №2

Ингредиенты:

• графит порошковый – 6 г;
• серебро порошковое – 60 г.

В качестве связующих веществ предлагаются два варианта:

1. Нитроцеллюлоза – 4 г; канифоль – 2,5 г; этилацетат (ацетон) – 30 г.
2. Натуральный шеллак – 3 г; денатурат этилового спирта – 31 г.

Сначала в ступке смешиваем порошки, потом добавляем связующие вещества. Доводим все до однородной пастообразной консистенции. Перекладываем в емкость для хранения. Перед использованием хорошенько размешиваем, если требуется снизить вязкость, используем растворитель.

Рецепт №3

В зависимости от механических нагрузок электропроводящих соединений, можно воспользоваться различными подручными средствами. Например, добыть графит из любой пальчиковой батарейки и смешать с цапонлаком. Правда, данное средство имеет слабую адгезию с резиной, поэтому на клавиши пульта управления его лучше не наносить. А вот для восстановления графитовых дорожек на пультах – пожалуйста.

Рецепт №4

Быстро сделать графитовый токопроводящий раствор из подручных материалов можно и так. Правда это будет не совсем уж лак, но токопроводящие свойства смесь получит. Купите самый обычный суперклей и простые карандаши 2М или 4М. С помощью напильника наточите карандашный грифель в объеме, равном объему тюбика с клеем.

Нетронутый тюбик с клеем аккуратно разворачиваем со стороны спайки корпуса. Всыпаем грифельный порошок, и хорошенько перемешиваем зубочисткой до получения однородной массы.

«Запаковываем» тюбик обратно. В дальнейшем пользуемся средством, как обычно суперклеем (через отверстие с насадкой).

Если ваши познания в электронике малы, а с химией в школе были проблемы, не спешите проявить себя в ремонтировании бытовых приборов. Лучше сдать его в мастерскую, где специалист выяснит причины поломки. В том числе проверит, а по необходимости исправит, электропроводимость контактов.

Токопроводящий клей: виды, марки, изготовление своими руками

Токопроводящий клей является подручным клеящим средством для многих авто и радиолюбителей. Его используют для ремонта нитей обогрева стекол в автомобилях, для герметизации проводки, для спайки контактов в клавиатурах, пультах, бытовой технике, других приборах. Клеевое средство, не проводящее ток, может нарушить работоспособность ремонтируемой техники.

Особенности и свойства

Первый электропроводящий состав был разработан Германией в начале Второй мировой войны. Изначально он использовался только в машиностроении. Со временем стал универсальным. Теперь его применяют в качестве спайки, во время укладки тёплого пола, систем обогрева, что связано со способностью клеевого раствора выдерживать высокие температуры.

• Быстро сохнет, поэтому склеивание нужно проводить без перерыва.
• Обладает высокой вязкостью, что предотвращает затекание смеси внутрь плат.
• Высокие адгезионные характеристики обеспечивают надёжную сцепку с обрабатываемыми плоскостями, хорошо закрепляется на стекле, пластике и т. д..
• После высыхания выдерживает t до +160 °C с сохранением своей структуры.
• Безопасен для человека и природы.
• Эластичность состава позволяет делать точечное нанесение.

Токопроводный состав имеет низкую электросопротивляемость. Его применение помогает защитить детали от повреждений, ударов и вибрационных нагрузок. Благодаря клею-проводнику платы не будут реагировать на перепад температур.

Перед использованием, нужно тщательно изучить состав клея и не применять средства, содержащие воду. Состав и инструкция по применению указывается на заводской упаковке клея. Для микросхем, контактов проводов, шлейфов, остальных элементов электротехники водная основа губительна. Такой состав будет высыхать очень долго.

Компонентом, пропускающим ток в клее, зачастую является графитовый или никелевый порошок, серебро либо любой другой металл. Чем больше содержание электропроводящего компонента, тем хуже сцепка клея с поверхностью.

Предназначение:

• можно отремонтировать компьютерные шлейфы, микросхемы;
• используют при установке обогревающих плинтусов;
• применяется как клей для линолеума, когда укладывается антистатическое напольное покрытие;

• устраняются дефекты в автомобильной электрике, ремонтируется обогрев заднего стекла;
• скрепляются пьезоэлементы в радиоаппаратуре;
• используется при замене пайки светоизлучающих диодов.

Работа с токопроводящими смесями проходит в условиях закрытых помещений, чтобы минимизировать загрязнение окружающей среды.

Отличия токопроводящих составов

• В составе компоненты, обладающие высокой электропроводностью, придающие клею способность проводить ток.
• Имеет слабую сопротивляемость механическим повреждениям.
• Не универсален, сфера его использования ограничена.
• Основа должна быть металлической и ни в коем случае не водной.
• Цена значительно выше обычных клеев.

Выбор клея в магазине

В строительных и хозяйственных магазинах очень широкий выбор заводского электропроводящего клея.

Контактол

Производится в Германии концерном Keller. Известность получили 3 средства этой серии.

1. «Контактол однокомпонентный». Можно организовать или восстановить токопроводящее соединение на диэлектриках (стекле, полимерах, текстолите и т. д.). В составе серебро и синтетические смолы. Имеет высокую адгезию и влагостойкость.
2. «Контактол Радио». В основе графитовый порошок. Свойства аналогичны предыдущему составу, но цена в два раза ниже.
3. «Kontaktol токопроводящий маркер». За основу взят серебряный порошок, палладий, ПВХ-смолы. Имеет удобную форму выпуска, можно клеить детали в труднодоступных местах. Ремонтируют перемычки, токопроводные дорожки.

Контактол быстро схватывается. Полная полимеризация шва за 6-7 ч. Для ускорения окончательной склейки прогревают обработанный участок тёплым воздухом.

Permatex

Клей Permatex (Перматекс)- двухкомпонентный состав для реставрации контактов обогрева. Сделанное соединение устойчиво к вибрационным нагрузкам, не подвержено ультрафиолету и перепаду температур. Работать с клеем лучше при температуре окружающей среды не ниже 10 °С.

ТПК-Э

Склеивает углепластик, алюминий и нержавейку, причём сочетания материалов могут быть любыми. На обработанном участке можно создать электросоединение с переходным сопротивлением. Состав и густота ТПК-Э позволяет отводить статические заряды от обработанной детали.

Forbo 615 eurostar lino el

На электропроводный клей Форбо «садят» напольные покрытия (линолеум, ковролин). Это полупрозрачный состав без характерного запаха.

Done deal

Клей Done Deal производится в США, имеет полимерно-серебряный состав. Используется для восстановления контактов в автомобилях и для реставрации нитей обогрева на стёклах. Высококачественный клей с отличными адгезионными характеристиками.

Homakoll

Разрабатывался специально для склеивания напольных покрытий, которые выпускаются в рулонах, имеют тканевую или ворсистую основу.

• В составе нет токсичных и летучих компонентов.
• Минимальное содержание воды.
• Не усаживается после полного высыхания.
• После первоначальной сцепки с поверхностью вероятность сдвига и отслаивания минимальна.
• Легко наносить зубчатым шпателем.
• Негорючий.

Mastix

Клей Mastix на основе никелевого порошка. Применяется для реставрации нитей обогрева заднего стекла в автомобилях, заполнения щелей, трещин и отверстий, клеят металл. По характеристикам схож с холодной сваркой.

Работать допустимо при низких и высоких температурах. Качество соединения в обоих случаях не снижается.

ВолгаХимПром

Реставрационный и армирующий состав. Полное затвердение в зависимости от толщины наносимого слоя наступает максимум через час. Используется в быту и промышленности. Клей безопасный, без вредного влияния на кожу, дыхательные пути и слизистые человека.

Прочие марки

• Токопроводящий клей Abro Masters. Производится в Соединённых Штатах Америки. Ремонтируют нити обогрева заднего стекла.
• Клей Forbo 523 для приклеивания линолеума и других напольных покрытий. Относится к дисперсионным составам, морозостойкий, без запаха, не содержит растворителей.
• Baku BK 426 – электропроводящая паста для восстановления дорожек на микросхемах.
• Astrohim. Используется при ремонте нитей обогрева стекла.
• Ирпол 5. Эластичный состав на основе полиуретановых компонентов. Приклеивает антистатические напольные покрытия.
• Элеконт. Клей на основе эпоксидной смолы. Используется при ремонте автомобиля. Неэффективный, иногда поклейку приходится повторять.

Токопроводящий клей своими руками

Изготавливать токопроводящие смеси можно на основе графита, серебра и алюминия.

На графитной основе

Проще всего в домашних условиях сделать токопроводящий клей из графита. Его основные компоненты – грифель от карандаша и лак для ногтей.

Лак можно брать самый дешёвый, важно чтобы он был прозрачным, поскольку в цветных лаках содержится краска, способная нарушить электропроводные качества клея. Подойдёт паста или жидкость для приклеивания накладных ногтей, можно купить самый дешёвый быстросохнущий клей, типа «Момент», «Секунда», «Слон».

Графитовый состав готовится так:

• если используете не лак, а клей для ногтей, разворачиваете фольгу тюбика с обратной стороны;
• с простого карандаша извлекаете грифель, карандаш должен быть мягким (М2, М4);
• толчёте грифель в мелкий порошок;
• в тюбик или флакон всыпаете порошок;
• тщательно размешиваете ингредиенты зубочисткой;
• тюбик с графитовым составом снова закрываете, а край зажимаете плоскогубцами.

Если тюбик закрыть неплотно, содержимое может засохнуть раньше времени. Избегайте попадания воздуха внутрь. Если полученный клей случайно разлился или был неудачно нанесён, убираются излишки ацетоном или жидкостью для снятия лака.

Графит можно добыть не только из карандаша. Он есть в меднографитовых щётках или в солевых батарейках. Для преобразования графита в порошок можно использовать наждачку или надфиль.

Добытый порошок можно смешать в пропорции 1:1 с цапонлаком, до образования кремообразной массы.

Более эффективным будет клеевая смесь на основе графита из щёток, поскольку в нём содержится примесь меди, повышающая электропроводность средства.

На серебряной основе

Для изготовления токопроводящего клея на основе серебра нужны следующие компоненты:

• азотно-кислое серебро или азотная кислота;

Как сделать клей токопроводящий – советы для домашних радиолюбителей

Доброго времени суток, эксперты сайта!Недавно задался таким вопросом, а можно ли сделать самодельный токопроводящий клей.

Пользуюсь такими вещами достаточно часто, а магазина с нормальным ассортиментом электротоваров у нас в поселке нет, и приходится частенько мотаться в город, что не всегда удобно.

В общем, хочу узнать технологию домашнего производства.

Заранее спасибо! С уважением, Дмитрий!

Экономим на чем только можно

Ответ читателю

Здравствуйте, Дмитрий! Ответ на ваш вопрос у нас имеется, но для начала, для тех читателей, кто не в курсе, для чего нужен такой клей, мы дадим небольшую вводную информацию.

Назначение токопроводящего клея

Итак,  токопроводящий клей  требуется в основном для радиолюбителей и мастеров, которые профессионально занимаются ремонтом бытовой электроники. Очень часто по разным причинам на контактах или токопроводящих дорожках образуются разрывы, из-за чего техника теряет часть функциональности или перестает работать вовсе.

Для быстрого ремонта подобных неисправностей и применяется токопроводящий клей для шлейфов. То есть он наносится на место повреждения тонкой полоской, не задевая соседние контакты, и после высыхания начинает проводить электричество по восстановленной цепи.

Если у вас в шаговой доступности имеется магазин радиотоваров, то приобрести подобное чудо не составит труда, да и цена на него не превышает 200 рублей. Среди самых популярных марок можно выделить: Элеконт, Контактол, Эласт (лак) и прочие.

Но вот, когда таких магазинов под боком не оказывается, найти составы становится проблематично. Так что давайте теперь разбираться, как сделать токопроводящий клей дома своими руками. Процедура не займет много времени и не потребует от вас сверх редких компонентов.

Особенности токопроводящего клея

Прежде чем приступать к разбору рецептуры, давайте разберемся с тем, какого качества должен получиться состав, и какими свойствами должен обладать.

На фото — клей проводящий ток «Контактол»

• Токопроводящую основу таких клеев, обеспечивающую нормальную проводимость тока, составляют следующие вещества: графит (самый обычный из карандаша), некоторые полимеры, никелевый порошок, серебряный порошок (лучшая проводимость). Для реализации задумки подойдет любой их этих материалов в порошковом виде, но, скорее всего, это будет графит, так как он является самым доступным.
• Итоговая смесь должна обладать низким удельным сопротивлением, чтобы дорожки не грелись во время работы, а ее консистенция должна быть эластичной, чтобы она не растекалась, и с ней было удобно работать.

• Очень важно соблюсти правильное соотношение между жидким и порошковым компонентом. Например, если переборщить с графитом, клей может начать плохо приклеиваться к разного рода поверхностям, и наоборот, недостаточное его количество приведет к росту сопротивления, и как результат – нагрев данной точки, что крайне нежелательно.
• Следующим важным свойством, которым должен обладать токопроводящий клей самодельный – это быстрое время высыхания. От этого параметра будет целиком зависеть скорость вашей работы. Поэтому для изготовления смеси лучше подготовить любой быстровысыхающий клей или лак.

Изготовление клея токопроводящего из графита

Как мы уже сказали, самым доступным токопроводящим сухим компонентом является графит. Поэтому давайте разберемся, как делается клей на его основе.

• Для работы нам понадобится всего два компонента. Собственно, сам графит и связующее вещество.
• Берем простой карандаш (лучше строительный, так как его сердечник очень толстый и мягкий, что нам и нужно), раскалываем его ножом и молотком, приложив лезвие параллельно, и извлекаем стержень. Стоимость решения составит от 10 до 20 рублей.
• Растираем графитовый стержень в порошок. Для этого можно воспользоваться канцелярским ножом или мелким абразивом, например, наждачкой нулевкой.
• Берем тюбик с супер клеем (возьмем его за основу, так как он высыхает очень быстро) и аккуратно разворачиваем нижнюю часть тюбика. Если дно запаяно или слишком хорошо запрессовано, то можно воспользоваться ножницами по металлу, чтобы раскрыть тюбик с этой стороны.

Совет! Работайте в медицинских резиновых перчатках, так как попавший на кожу клей очень сложно удалить!

• Засыпьте внутрь подготовленный порошок, делая на глаз соотношение один к одному.
• Тщательно размешайте содержимое при помощи зубочистки или любого другого подходящего предмета.
• Аккуратно сверните обратно металл и, в принципе, все – клей готов к применению. Такая смесь будет очень быстро сохнуть, что, несомненно, повысит производительность вашего труда.

Если карандаша у вас под рукой не оказалось, но имеются в наличии изношенные меднографитовые щетки, то смело можете растереть в порошок и их. Более того, электропроводимость такого решения будут еще лучше.

Растереть щетку сложнее, поэтому воспользуйтесь для этого мелким надфилем или той же наждачной бумагой. Еще одним отличным, альтернативным вариантом станет стержень из солевой батарейки.

Токопроводящий клей, как сделать

Куда же можно применить полученный состав?

Да туда же, куда и тот, что вы покупаете в магазинах. Обычному человеку (не радио мастеру) он может пригодиться при мелком ремонте устройств, где невозможно применить паяльник, например, дорожки на пульте дистанционного управления или на клавиатуре. Так же такие составы востребованы автолюбителями при ремонте контактов системы обогрева заднего стекла.

На этом все, вы конечно можете поискать еще рецепты на основе прочих компонентов, но и такого состава будет достаточно в большинстве случаев. При этом инструкция по изготовлению предельно проста и все для этого можно приобрести в ближайшем магазине.

В общем, какой клей токопроводящий выбирать, решайте, Дмитрий, сами. В дополнение советуем просмотреть видео, которое дополнит наш короткий материал.

Читать далее…

Токопроводящая краска своими руками — Справочник металлиста

Сфера применения электричества очень широка. Современный человек уже не может представить своё существование без различного рода электроприборов. Начиная от электронных мобильных гаджетов и до банального освещения в доме — всё это часть нашей жизни, помогающая работать и развлекаться.

У всех приборов, работающих от электрического тока, есть один большой недостаток: способность выходить из строя. И здесь приходиться обращаться к специалистам разного уровня: начиная от профессиональных электронщиков до доморощенных радиолюбителей.

Их сфера деятельности подразумевает ремонт и настройку аппаратуры крайне широкого спектра.

И если в одном случае можно обойтись вполне стандартными и привычными средствами, то в других приходится находить более рациональные и хитрые подходы для качественного восстановления работоспособности вышедшего из строя оборудования.

Одним из таких средств является токопроводящий клей, или токопроводящий лак. Ведь благодаря им ремонт сложной радиоэлектронной аппаратуры становится значительно легче, а порой и вовсе единственно возможным.

Что представляет собой токопроводящий клей

Это специальный полужидкий состав, обладающий токопроводящими свойствами и имеющий довольно широкую сферу применения, начиная от восстановления печатных плат и заканчивая рядом работ по ремонту автомобиля.

А за счёт своих термоустойчивых качеств он способен ещё больше расширить область применения. В составе такого клея имеется дисперсный порошок металлов с хорошими электропроводными данными, таких как золото, серебро, никель, палладий.

Наряду с удобством и доступностью, клей, обладающий токопроводностью, имеет множество интересных нам особенностей:

• Способность отлично держаться на любой поверхности, т. е. обладает так называемой высокой адгезией;
• Возможность применяться при температуре нагрева до 180 градусов;
• После воздействия температур не теряет своих физико-химических свойств;
• Отлично переносит перепады температур;
• Помимо отличной токопроводности, является хорошим герметиком;
• При использовании аппликатора может наноситься очень тонким слоем;
• Быстро высыхает, чем увеличивает скорость производимых работ.

Сферы применения

Область применения подобного клея поистине широка. Допустим, там, где работа паяльником невозможна, из-за слишком маленьких размеров деталей или восприимчивости их к высоким температурам, он просто незаменим.

Наиболее востребованные сферы применения электропроводных клеев и лаков:

• Приклейка и восстановление нитей обогрева на стёклах автомобилей;
• В радиоустройствах — соединение пьезокерамических частей;
• Для соединения диэлектриков, по которым должны проходить электрокоммуникации;
• Для соединения проводников слишком маленького сечения, где горячая пайка попросту невозможна;
• Для «холодной» пайки;
• Восстановление оборванных дорожек в различных устройствах: клавиатуры, пульты, печатные платы и др.;
• Применяется при ремонте высокотехнологичных устройств: телефоны, электронные книги, компьютеры и пр., для прикрепления микросхем и кристаллов к платам;
• Выступает в качестве основы под эмаль или краску с токопроводными свойствами;
• Восстанавливает токопроводность на повреждённых участках различных устройств;
• Используется при монтаже и ремонте электрических систем обогрева, «тёплых» полов.

Безусловно, что возможности клеев и лаков, способных проводить ток, куда более широкие, но и приведённый список вполне способен впечатлить размахом возможностей подобного состава.

Особенности и выдвигаемые требования

Имея столь широкий круг применения, электропроводящий клей должен обладать определёнными характеристиками, чтобы качественно выполнять возложенные на него задачи.

В первую очередь он должен обеспечивать достаточную токопроводимость. Именно поэтому одним из компонентов принято использовать обычный графит, никель, золото, полимеры, серебро и другой порошкообразный металл, хорошо проводящий ток.

Второй компонент — это клеящая основа. Она должна иметь минимальное удельное сопротивление и обладать хорошей эластичностью, чтобы не растекаться при нанесении.

Здесь очень важно выдерживать определённое соотношение между полимерным связующим и токопроводящим порошковым материалом.

Ещё одним требованием к качеству клея можно назвать скорость высыхания. Чем быстрее это происходит, тем удобнее и быстрее может работать мастер.

И, конечно, токопроводящий состав должен быть термостойким и безопасным, так как многие полупроводники и микросхеме в процессе работы нагреваются.

Приготовление клея своими руками

Ввиду того, что промышленные составы имеют высокую цену, к тому же порой клея нужно очень много, как например, для ремонта стекла машины, встаёт совершенно логичный вопрос о возможности сделать токопроводящий клей своими руками. Оказывается, можно. И при этом, разного состава. Несколько наиболее используемых радиолюбителями рецептов:

• Пожалуй, самый распространённый способ создания клея самостоятельно. Здесь основной уклон делают на главную особенность подобных составов — электропроводность. Для этого покупают самый простой и доступный «Суперклей», продающийся практически везде. Теперь необходимо размельчить в мелкий порошок грифель от обычного простого карандаша. Сделать это не так и просто, как может показаться, но вполне возможно. Хорошо, если есть в наличие старый и ненужный блендер. Он очень поможет в этой проблеме. Теперь полученную графитовую пыль необходимо смешать с суперклеем в пропорции 1:1. Всё готово!
• Этот рецепт будет кстати, если необходимо получить идеальный клей по своим электропроводным качествам и при этом с хорошей сцепляемостью. Здесь, как и в предыдущем случае, понадобится мелкий графитный порошок в количестве 15 грамм. Также нужен винилхлорид-винилацетат, терполимер в виде порошка, в количестве 30 грамм. Порошкообразное серебро — 35 г. И чистый ацетон объёмом 35 мл. Все составляющие тщательно перемешиваются в стеклянной или фарфоровой посуде. При этом раствор должен выглядеть как сироп чёрно-серого цвета. Вязкость клея можно регулировать количеством ацетона. Полученную консистенцию необходимо перелить в стеклянную баночку с хорошо притёртой пробкой. Перед применением перемешивать стеклянной или металлической палочкой. Полученный клей имеет отличную электропроводность и надёжность сцепления. Хорошо подойдёт для ремонта полос обогрева на стекле, а также там, где необходима прочность контакта.
• Ещё один интересный рецепт, но уже с включением серебра. Так, необходимо смешать 6 грамма графита и 65 грамм порошкового серебра. Теперь добавляем связующее вещество: нитроцеллюлозу и канифоль, 4 и 3 грамма соответственно. Сюда же добавляем этилацетат и ацетон, 25 г. Данную смесь необходимо перемещать тщательнейшим образом до однородной массы. Через некоторое время полученный клей начнёт густеть, поэтому в момент использования добавляется ацетон, что придаст нужную вязкость. Считается, что этот клей просто идеальное решение при ремонтных работах с авто, но для наружного применения он не подходит.
• А в этом рецепте нам понадобится ценоплак (прозрачный раствор нитроцеллюлозы в органическом растворителе) и обычный графитовый стержень из батарейки. Далее по аналогии, измельчаем графит и перемешиваем с ценоплаком до гелеобразного состояния. Такой клей можно использовать как токопроводящий клей для шлейфов в ремонте авто, так и для устранения проблем с мелкой бытовой техникой.

Как видно, токопроводящий клей своими руками не так уж сложно сделать и самому. Главное здесь — наличие всех необходимых ингредиентов. А также не лишним будет знать, что все вышеприведённые виды клея необходимо хранить в стеклянной посуде с плотно притёртой крышкой.

Выбор заводского электропроводящего клея

Совершенно понятно, что сделать клей самостоятельно куда выгоднее, тем более, если необходимо большое количество.

С другой же стороны, созданный самостоятельно раствор далеко не всегда может иметь все требуемые свойства.

Можно ошибиться в соотношениях компонентов или просто полученная консистенция не будет иметь всех необходимых качеств.

В таком случае стоит обратить всё же внимание на заводские аналоги. К примеру, попробовать наиболее популярный клей Контактол.

По своей консистенции этот клей похож на пасту, в состав которой входит смесь полиэфирных, эпоксидных и некоторых других смол. А электропроводность обеспечивают порошки золота, серебра или палладия.

Токопроводящий клей Контактол превосходно справится со своей задачей и по цене вполне приемлем. Однако, в последнее время на прилавках стал появляться токопроводящий клей Контактол ненадлежащего качества.

Поэтому предпочтительнее обращаться к продавцу, который даёт гарантии.

Проблемы при использовании

При использовании клеев стоит знать некоторые нюансы, чтобы не испортить ту деталь, к которой вы его применяете.

Одной из основных проблем можно назвать сложность, а порой и невозможность делать длинные дорожки. А также не подойдут такие составы и для обработки боковых шин.

Связано это с тем, что клей очень быстро сохнет. Зато прекрасно проявляет себя для склеивания небольших участков.

Нужно учитывать и факт несовместимости некоторых материалов. Допустим, если в своей основе клей имеет серебро, то он плохо будет работать с никелем и алюминием.

Очередной нюанс, про который также не стоит забывать — скорость высыхания. В среднем время высыхания составляет около 2 минут. Это хорошо и удобно. Но не всегда этого может хватать. Следовательно, стоит обращать внимание при выборе, как долго он будет сохнуть.
