Бесконтактный пускатель своими руками

Магнитный пускатель назначение и принцип работы

Магнитные пускатели очень широко используются во всех сферах промышленности и предназначены они для запуска трехфазных двигателей большой мощности. В этой статье я расскажу вам о том, как устроены эти коммутационные аппараты и по какому принципу они функционируют.

Разновидности магнитных пускателей

Итак, магнитный пускатель служит для подключения, отключения мощных трехфазных асинхронных двигателей с короткозамкнутым ротором.

Также отлично функционирует в схемах дистанционного управления светом, в схемах коммутации компрессоров, насосов, кран-балок, тепловых печей и т. д. Как вы видите, спектр использования очень широк.

И работают пускатели на различные напряжения, но в основном на 220-380 Вольт с промышленной частотой в 50 Герц.

Если магнитный пускатель укомплектован с тепловым реле, то он способен защитить электродвигатель от вероятных длительных перегрузок. А в некоторых модификациях даже присутствует защита от перенапряжений.

yandex.ru

В зависимости от того, какая использована схема соединения, пускатели могут быть реверсивными и нереверсивными.

1. Открытого исполнения. Такие аппараты монтируются в закрытых помещениях, боксах, панелях без доступа пыли и влаги.

2. Защищенного исполнения. Устанавливается в таких помещениях, где мало пыли и нет высокой влажности.

3. Пылебрызгонепроницаемого исполнения. Монтируются в помещениях или на открытом воздухе, но под навесами.

yandex.ru

По техническим характеристикам магнитные пускатели делятся:

— По наличию или отсутствию дополнительных блок контактов. Они уже могут быть встроены или идти отдельной планкой. С помощью них можно реализовывать блокировку при реверсивном использовании пускателя.

Также блок контакты обычно используются в цепях пуска или сигнализации (например, через такой дополнительный контакт можно подключить лампочку, которая будет сигнализировать о работе подключенного механизма).

— На какой ток и напряжение выполнена катушка.

— Есть или нет теплового реле.

Устройство магнитного пускателя

yandex.ru

Конструктивно магнитный пускатель можно условно разделить на две части. В верхней находятся следующие компоненты: подвижная группа контактов и дугогасящая камера и подвижная часть электромагнита (соединенная механическим образом с контактной группой).

В нижней же половине размещены следующие детали: электромагнитная катушка, вторая часть магнитопровода и возвратная пружина.

Давайте теперь пройдемся по деталям конструкции более подробно.

Возвратная пружина. Данная деталь изделия служит для того, чтобы вернуть в первоначальное расположение верхнюю часть пускателя после того, как будет прекращена подача напряжения и случится размагничивание магнитопровода.

Электромагнит выполнен из двух Ш — образных частей, собранных из электромагнитной стали.

Катушка с обмоткой из медного провода, которая может быть рассчитана на напряжение на 24, 36, 110, 220 и 380 вольт.

Группа контактов, которая в изначальном положении разомкнута, а в рабочем положении замкнута.

Итак, с внутренними компонентами изделия мы познакомились, давайте теперь узнаем каков принцип работы.

Как работает магнитный пускатель

Итак, магнитный пускатель работает так: как только на катушку поступает напряжение создается магнитное поле, которое за счет своей силы (оно также преодолевает сопротивление возвратной пружины) соединяет две половинки Ш — образного магнитопровода, а так как верхняя подвижная часть имеет механическую связь с группой контактов, то они также притягиваются и происходит замыкание группы контактов.

На двигатель начинает поступать напряжение и он начинает работать.

Как только напряжение на катушке пропало, магнитопровод размагничивается и возвратная пружина возвращает верхнюю половину магнитного пускателя в исходное положение.

Правила монтажа электромагнитных пускателей

В первую очередь, для обеспечения правильного монтажа следует учесть, что монтаж должен осуществляться на ровную хорошо закрепленную в вертикальном положении планку. Это нужно чтобы избежать вибрации при срабатывании пускателя.

Монтаж пускателя с тепловым элементом следует производить в помещениях с минимальным температурным перекосом. Если не соблюсти это требование, то при повышенной окружающей температуре могут быть ложные срабатывания. Так же не следует располагать пускатели с тепловым реле возле источников тепла.

Если под контактный зажим подводится один проводник, то обязательно следует выполнять соединение типа «барашек» для того, чтобы клемма при зажиме не шла на перекос.

В случае если под один зажим подводится два проводника, следует использовать соединение прямого типа.

Перед первым пуском следует в обязательном порядке еще раз по схеме проверить правильность выполненного монтажа.

Неисправности и уход за пускателем

В принципе магнитный пускатель довольно неприхотлив в обслуживании, но он требует периодического сервисного обслуживания.

Если замечено, что в процессе работы пускатель стал сильно перегреваться, то, вероятнее всего, вышла из строя катушка (межвитковое замыкание), но перегреваться пускатель может также от повышенного напряжения в сети, значительной перегрузки и при ослабленных контактных соединениях.

Сильное гудение аппарата может быть вызвано целым комплексом причин, например: неплотное прилегание магнитопровода по причине загрязнения контактных поверхностей или же пониженное напряжение в питающей сети.

Плановый осмотр и уход за изделием позволит избежать большинство этих проблем.

Заключение

Это все, что я хотел рассказать о таком интересном и нужном коммутационном аппарате как магнитный пускатель. Если статья оказалась вам полезна, то оцените ее лайком и спасибо за ваше внимание!

Схема подключения пускателя (контактора): как сделать своими руками?

Схема подключения магнитного пускателя (малогабаритного контактора «КМ») не представляет сложности для опытных электриков, но для новичков может вызвать немало трудностей. Поэтому это статья для них.

Цель статьи максимально просто и наглядно показать сам принцип действия (работы) магнитного пускателя (далее МП) и малогабаритного контактора (далее КМ). Поехали.

МП и КМ являются коммутационными аппаратами,  которые осуществляют управление и распределение рабочих токов по подключенным к ним цепям.

МП и КМ в основном используются для подключения и отключения асинхронных электродвигателей, а также их реверсивного переключения используя дистанционное управление. Они применяются для дистанционного управления группами освещения, нагревательными цепями и другими нагрузками.

Компрессоры, насосы и кондиционеры, тепловые печи, ленточные конвейера, цепи освещения вот где и не только можно встретить МП и КМ в системах их управления.

Чем отличаются магнитный пускатель и малогабаритный контактор, по принципу действия — ничем. По сути, это электромагнитные реле.

Найденное различие у контактора – мощность — определяется габаритами, а у пускателя величинами, а предельная мощность МП бывает больше чем у контактора.

Наглядные схемы МП и КМ

Рис. 1

Условно МП (или КМ) можно разделить на две части.

В одной части силовые контакты, которые выполняют свою работу, а в другой части электромагнитная катушка, которая включает и отключает эти контакты.

1. В первой части находятся силовые контакты (подвижные на диэлектрической траверсе и неподвижные на диэлектрическом корпусе), они то и осуществляют подключение силовых линий.

Траверса с силовыми контактами прикреплена к подвижному сердечнику (якорю).

В нормальном состояние эти контакты разомкнуты и по ним не протекает ток, нагрузка (в данном случае лампы) находится в состоянии покоя.

Удерживает их в таком состоянии возвратная пружина. Которая изображена змейкой во второй части (2)

1. Во второй части мы видим электромагнитную катушку, на которую не подается ее рабочее напряжение, вследствие чего, она находится в состоянии покоя.

При подаче напряжения на обмотку катушки в ее контуре создается электромагнитное поле, образуя ЭДС (электродвижущую силу), которая притягивает к себе подвижный сердечник (подвижная часть магнитопровода — якорь) с закреплёнными на нем силовыми контактами. Они, соответственно, замыкают подключенные через них цепи, включая нагрузку (рис. 2).

Рис. 2

Естественно, если прекратить подачу напряжения на катушку, то пропадет электромагнитное поле (ЭДС), якорь перестаёт удерживаться и под действием пружины (вместе с закрепленными к нему подвижными контактами) возвращается в исходное состояние, размыкая цепи силовых контактов (рис. 1).

Из этого видно, что пускатель (и контактор) управляются подачей и отключением напряжения на их электромагнитной катушке.

к оглавлению ↑

Схема МП

Рис. 3  Увеличить рис. 3

• Силовые контакты МП
• Катушка, возвратная пружина, дополнительные контакты МП
• Кнопочный пост (кнопки пуск и стоп)

к оглавлению ↑

Принципиальная схема подключения МП

Рис. 4  Увеличить рис. 4

к оглавлению ↑

Схема привязки основных элементов принципиальной схемы с МП

Рис. 5  Увеличить рис. 5

Как видно из рисунка 5 со схемой в состав МП входят и дополнительные блок контакты, которые бывают нормально разомкнутыми и нормально замкнутыми они могут использоваться для управления подачи напряжения на катушку, а также для других действий. Например, включать (или выключать) схему сигнальной индикации, которая будет показывать режим работы МП в целом.

к оглавлению ↑

Схема подключения по факту с привязкой контактных групп к принципиальной схеме МП

Рис. 6  Увеличить рис. 6   Фазное подключение (220 В; ноль — фаза)

На схеме (рис. 6) через перемычки мы берем напряжение, подаваемое на силовые контакты МП для дальнейшего его использования в управлении катушкой через кнопочный пост.

Данный кнопочный пост имеет две клавиши: «Пуск» (контакты которой нормально разомкнуты) и клавиши «Стоп» (контакты которой нормально замкнуты).

При нажатии кнопки «Пуск» питание попадает на катушку напрямую, при этом она срабатывает, притягивая якорь с траверсой, на котором расположены силовые контакты, цепи силовых контактов замыкаются.

А также замыкается дополнительный блок контакт, к которому подключена катушка.

После возвращения кнопки «Пуск» в исходное положение (нормально разомкнутая), через нее перестает подаваться напряжение на катушку, но оно (это же напряжение) начинает дублироваться через замкнутый дополнительный контакт и подключенный нему провод, который подключен к кнопке «Стоп».

И только после нажатия кнопки «Стоп» цепь с питающим напряжением на катушку МП разрывается и полностью обесточивает катушку. Вследствие чего пропадает её электромагнитное поле, якорь перестает удерживаться и под воздействием возвратной пружины размыкает силовые контакты, а также дополнительный (нормально разомкнутый) контакт.

к оглавлению ↑

Схема КМ

Рис. 7  Увеличить рис. 7

• Силовые контакты МП
• Катушка, возвратная пружина, дополнительные контакты МП
• Кнопочный пост (кнопки пуск и стоп)

к оглавлению ↑

Принципиальная схема подключения КМ

Рис. 8  Увеличить рис. 8

к оглавлению ↑

Схема привязки основных элементов принципиальной схемы с КМ

Рис. 9  Увеличить рис. 9

к оглавлению ↑

Схема подключения по факту с привязкой контактных групп к принципиальной схеме КМ

Рис. 10  Увеличить рис. 10 Фазное подключение (220 В; ноль — фаза)

Принцип действия КМ и его катушки (на данной схеме рис. 10) аналогичный описанному выше. Одно из конструктивных отличий то, что дополнительный контакт расположен на траверсе в одном ряду с силовыми контактами.

Катушки – важно!

Обратите внимание, что напряжение катушек на схемах — 220 и 380 вольт. Это значит, что катушки должны быть подключены согласно их номинальному напряжению.

Фазное подключение (фаза, нейтраль — проще ноль) соответствует 220 В, линейное подключение (фаза, фаза) 380 В.

Есть также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Наглядные электрические схемы подключения электродвигателя с использованием магнитного пускателя (либо малогабаритного контактора)

к оглавлению ↑

Схема подключения МП (или КМ) с катушкой на 380 В

Увеличить рис.

• Кн «СТОП» – кнопка «Стоп»
• Кн «ПУСК» – кнопка «Пуск»
• КМП – катушка МП (магнитного пускателя)
• Кн МП – силовые контакты МП
• БК – блок контакт МП
• Тр – нагревательный элемент теплового реле
• КТР – контакт теплового реле
• М – электродвигатель

к оглавлению ↑

Схемы подключения МП (или КМ) с катушкой на 220 В

Увеличить рис.

• Кн «СТОП» – кнопка «Стоп»
• Кн «ПУСК» – кнопка «Пуск»
• КМП – катушка МП (магнитного пускателя)
• Кн МП – силовые контакты МП
• БК – блок контакт МП
• Тр – нагревательный элемент теплового реле
• КТР – контакт теплового реле
• М – электродвигатель

Увеличить рис.

Схема подключения электродвигателя (рекомендуемый тип подключения обмоток треугольник) на 220 В

Обозначение элементов аналогично на сх. Выше

Обратите внимание, в схеме участвует тепловое реле, которое через свой дополнительный контакт (нормально замкнутый) дублирует функцию кнопки «Стоп» в кнопочном посте.

к оглавлению ↑

Принцип действия магнитного пускателя и малогабаритного контактора + пояснение

Важно, на схемах для наглядности магнитный пускатель показан без дугогасящей крышки, без которой его эксплуатация – запрещена!

Иногда возникает вопрос, зачем вообще использовать МП или КМ, почему просто не использовать трехполюсной автомат?

1. Автомат рассчитан до 10 тысяч отключений – включений, а у МП и КМ этот показатель измеряется миллионами
2. При скачках напряжений МП (КМ) отключит линию, сыграв роль защиты
3. Автоматом невозможно управлять, дистанционно применяя небольшое напряжение
4. Автомат не сможет выполнять дополнительные функции включения и отключения дополнительных цепей (например, сигнальных) из–за отсутствия у него дополнительных контактов

Одним словом автомат отлично справляется со своей основной функцией защиты от коротких замыканий и перенапряжений, а МП и ПМ со своей.

На этом все, думаю, что принцип действия МП и КМ понятен, более наглядное пояснение смотрите в видео.

Также, можете просмотреть: Подключение магнитного пускателя (контактора) с двух мест

Удачного и безопасного вам монтажа!

В дополнение к статье прилагаю техническую документацию контакторов серии КМИ

к оглавлению ↑

Нормативная и техническая документация

По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.

к оглавлению ↑

Условия эксплуатации

Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.

к оглавлению ↑

Структура обозначения

При подборе контакторов КМИ обращайте внимание на структуру условного обозначения

к оглавлению ↑

Основные технические характеристики

Технические характеристики силовой цепи

Технические характеристики цепи управления

Присоединение силовой цепи

Присоединение цепи управления

Технические характеристики встроенных дополнительных  контактов

к оглавлению ↑

Типовые электрические схемы

Контакторы серии КМИ могут применяться для создания типовых электрических схем.

Электрическая схема реверсирования

Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.

 Электрическая схема «звезда — треугольник»

Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник».

Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.

 Особенности конструкции и монтажа

Присоединительные зажимы обеспечивают надежное фиксирование проводников:– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;

– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к  другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль».  Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Фото схемы подключения магнитного пускателя

Вам понравилась статья? Поделитесь 😉

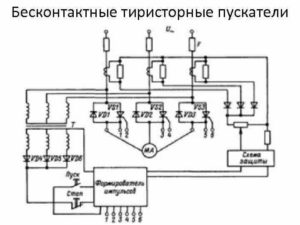

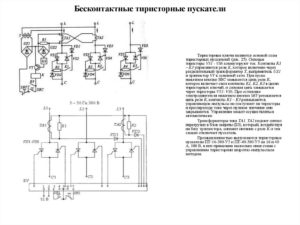

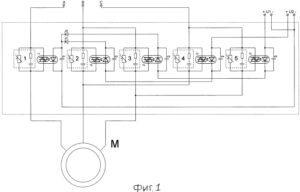

Тиристорный контактор

В процессе различных переключений с использованием электромагнитных пускателей, реле, контакторов и другой аппаратуры, в коммутирующем органе изменяется электрическое сопротивление.

В данных приборах эту функцию выполняет промежуток между контактами. В замкнутом состоянии сопротивление становится очень маленьким, а по мере размыкания контактов оно начинает возрастать.

Такие изменения происходят очень быстро, в скачкообразном порядке и сопровождаются разрывом цепи.

В некоторых случаях требуется избежать такого разрыва, поэтому в таких цепях для коммутации используются бесконтактные приборы. Типичным представителем этой группы является тиристорный контактор, в состав которого входят тиристоры, имеющие нелинейное электрическое сопротивление, способное изменяться в сторону увеличения или уменьшения.

Принцип действия тиристорного контактора

Действие тиристорного контактора основано на бесконтактной коммутации. Данное физическое явление заключается в изменяющейся проводимости полупроводников, подключаемых в цепь вместе с нагрузкой.

Во время работы не наблюдается видимых разрывов цепи, а сам процесс выглядит следующим образом: когда цепь выключена – проводимость полупроводника резко снижается, а сопротивление может достигать нескольких десятков МОм.

После включения проводимость элемента восстанавливается, а сопротивление стремится к нулю и измеряется уже в миллиОмах (мОм).

Полупроводниковыми приборами служат различные виды симисторов, тиристоров и транзисторов, включаемых последовательно с нагрузкой в электрическую цепь. Их действие основано на явлении электронно-дырочного перехода (р-п), обеспечивающего одностороннюю проводимость от анода (р) к катоду (п).

На этих же принципах осуществляется работа тиристорного контактора или переключателя переменного тока. Наиболее часто используются схемы со встречно-параллельным включением тиристоров VS1 и VS2, отмеченных на рисунке.

Вырабатывание импульсов производится блоком управления при переходе напряжения через нулевую отметку. Под действием импульсов тиристоры открываются поочередно, за счет их сдвига между собой на 180 градусов. В результате, в цепи начинается движение синусоидального переменного тока.

Когда мгновенное значение тока нагрузки снижается, тиристоры выключаются.

Величина тока, при котором происходит выключение, называется током удержания. Поочередное поступление импульсов из блока управления вызывает такое же периодическое закрытие и открытие тиристоров.

На практике работа представленной схемы происходит следующим образом. После нажатия кнопки SB1 через электронное реле времени КТ потечет ток.

Это вызовет замыкание контакта КТ в цепи управления и тиристоры VS1 и VS2 становятся проводниками: первый – с положительной полуволной, а второй – с отрицательной полуволной напряжения. Такая проводимость сохраняется на все время, пока замкнуты контакты КТ.

Все эти действия происходят за очень короткое время, как раз достаточное для контактной сварки, используемой в качестве примера. Подобный рабочий режим может быть обеспечен только тиристорным контактором в совокупности с электронным реле времени. Необходимая полярность управляющего тока обеспечивается диодами VD1 и VD2, соединенными с соответствующими тиристорами.

Данный тип контактора предназначен для работы с переменным током. Он считается неуправляемым, поскольку в нем отсутствует регулировка величины токовой нагрузки. Такие контакторы обеспечивают лишь продолжительность этой нагрузки, за счет определенного количества полуволн, устанавливаемых электронным реле времени.

Тиристорные контакторы постоянного тока

Контакторы постоянного тока имеют ряд индивидуальных особенностей и характеристик. Одной из них является возможность работы с гораздо более высокими частотами переключения, во время регулировок и преобразований тока и напряжения.

Этим они заметно отличаются от тиристорных регуляторов, осуществляющих стабилизацию в цепях с переменным током.

Устройства постоянного тока обеспечивают более высокий уровень быстродействия, и данный фактор в значительной степени определяет сферу их использования.

Однако, к этим приборам иногда предъявляются индивидуальные требования. Например, в случае необходимости, тиристорный контактор должен включаться в работу в течение минимального промежутка времени.

Поэтому вместе с тиристорным устройством могут использоваться обычные электромагнитные контакторы, составляющие комбинированную схему. Их основной функцией является своевременное отключение тиристора. При параллельном подключении (рис.

3а) тиристор выключается путем шунтирования его при помощи замыкающего контакта К.

Если используется последовательное подключение (рис. 3б) данная операция осуществляется размыкающим контактом К. Подобная комбинированная схема включается управляющим импульсом, подаваемым к тиристору VS.

При наличии двух ступеней коммутации, основной тиристорный пускатель может быть выключен независимо от того, когда он был включен.

В подобных схемах для выключения используется специальная коммутирующая цепь, подключаемая к основному элементу через дополнительный тиристор.

Поэтому процесс выключения контактора в данном случае считается второй рабочей операцией, выполняемой независимо от других действий. Для ее осуществления управляющий импульс подается к коммутирующему тиристору.

Трехоперационная схема может включать в себя еще одну дополнительную операцию, если это требуется по техническим условиям эксплуатации. Теоретически количество ступеней можно наращивать без каких-либо ограничений, однако такие многоступенчатые схемы на практике не применяются.

Преимущества и недостатки

Несомненные плюсы тиристорных контакторов в сравнении с обычными устройствами заключаются в следующем:

• При регулярных включениях и отключениях отсутствует электрическая дуга, вызывающая разрушение контактов у электромагнитных устройств.
• Небольшой промежуток срабатывания дает возможность выполнять учащенные коммутации, практически без ограничений. Рабочие режимы могут быть не только длительными, но и повторно-кратковременными.
• Отсутствуют движущиеся части, подверженные механическому износу. Поэтому срок эксплуатации тиристорных контакторов намного выше, чем у обычных устройств.
• Бесшумная работа, благодаря особенностям конструкции.
• Очень простой ремонт и обслуживание. Любую деталь контактора можно легко заменить в течение короткого времени без демонтажа основного устройства.
• В случае необходимости тиристорный контактор легко переделывается под другой номинал тока. Для этого устанавливается подходящий тиристор с соответствующими техническими характеристиками.

Определенные недостатки присутствуют даже у этих совершенных приборов:

• Отсутствует физический разрыв цепи и гальваническая развязка, что снижает уровень безопасности при эксплуатации устройства.
• Обладают меньшей глубиной коммутации по сравнению со стандартными контактными устройствами.
• Увеличенный вес, габариты, сравнительно высокая цена.

Область применения тиристорных контакторов

По своим техническим характеристикам тиристорные контакторы оказались наиболее подходящими для использования в следующих операциях:

• Тяжелый и продолжительный пуск с высокими нагрузками, характерный, например, для центробежных и осевых вентиляторов.
• При создании значительной нагрузки на сеть во время пуска, что приводит к просадкам напряжения и ложным срабатываниям. Установка тиристорного контактора позволяет снизить пусковой ток примерно в 3 раза.
• Большое количество включений и выключений за короткий промежуток времени.
• Запуск двигателей большой мощности, особенно с высокими оборотами. Происходит снижение электродинамического воздействия на агрегат.
• В системах плавного пуска, предусмотренных технологическими процессами.

Бесконтактный пускатель своими руками — Справочник металлиста

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры.

Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами.

На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки.

Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена.

Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка.

В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.

 На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние.

Важно чтобы его параметры не были больше заявленных производителем.

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку.

К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно.

Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты.

Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения.

В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя.

Потому в схему добавляют так называемую цепь самоподхвата.

Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз.

На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу.

 Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.
