Безсварочное соединение металлических труб

Безсварочное соединение металлических труб

Проведение любых работ, связанных с прокладкой трубопроводов различного назначения, неминуемо сопряжено с необходимостью их соединения.

Как известно, оптимальными способами сцепления считается резьбовое соединение и сварка, хотя не во всех случаях они приемлемы и выполнимы.

В данной статье мы поговорим о том, как соединить трубы без сварки и резьбы, что за приспособления при этом используются, и на что обращать внимание при работах.

Доводы в пользу безрезьбового и несварного соединения

Среди наиболее серьезных причин, по которым многие мастера советуют отказаться от сварных швов при монтаже металлических трубопроводов, можно назвать:

• Финансовые затраты на проведение сварочных работ достаточно велики. Поэтому в тех случаях, когда требуется сварить лишь несколько труб в домашней системе водопровода, использовать сложное дорогое оборудование просто нецелесообразно.
• Достаточно высокая сложность монтажа. Это относится не только к самому процессу сваривания, но и к необходимости мощной электросети для подключения сварочного аппарата. Иногда такие работы проводятся в условиях высокой влажности, что требует знания правил техники безопасности. Следовательно, если начинающий строитель не знает, как соединить металлическую трубу без сварки, самостоятельно сделать он ничего не сможет.

• Скорость реагирования. В случаях серьезных прорывов трубопроводов на то, чтобы дождаться специалиста со сварочным аппаратом, может понадобиться много времени, которое дорогого стоит. Поэтому в аварийных ситуациях соединение стальных труб без сварки и резьбы позволит быстро и своими силами устранить утечку.

Многообразие фитингов

Для того чтобы произвести соединение металлических труб без сварки и нарезки резьбы, применяются специальные приспособления, называемые фитингами. Все эти изделия делятся на несколько категорий в соответствии с такими параметрами, как техническое назначение и соответствие диаметров соединяемых труб.

По типу сечений соединяемых трубопрокатов различают:

• прямые фитинги – предназначены для стыковки труб с одинаковым диаметром;
• переходные соединения – эта группа изделий используется для монтажа труб с различными сечениями.

По техническому назначению фитинги бывают таких видов:

• Отводы и угловые соединения – позволяют стыковать трубы в местах, где согласно схеме трубопровод меняет направление под различными углами.
• Тройники – это своего рода разветвители, установленные на основную магистраль.
• Муфта на трубу без резьбы используется в случае необходимости наращивания прямых участков трубопровода. Наряду с простотой механизма этой детали, она пользуется наибольшим спросом у потребителей. С помощью подобной запчасти можно выполнить срочный ремонт участка трубы, не заменяя ее полностью.
• Крестовые фитинги служат для разделения основной магистрали на несколько направлений.
• Штуцеры используют в случае соединения металлических труб с отводами из гибкого материала.
• Всевозможные переходники – футорки, ниппели и сгоны, востребованы в случаях соединения стальных труб без сварки, если они имеют разный диаметр.

• Колпачки и различные заглушки нужны для закрытия отверстий в торцевых частях труб.

Что касается техники установки, то наибольшим спросом пользуются фитинги обжимного типа. Отметим, что они достаточно эффективны, как в домашних коммуникационных линиях, так и в уличных сетях.

Достоинства фитингов обжимного типа

Промышленные предприятия производят обжимные фитинги с одним либо с двумя обжимными кольцами, которые и служат для соединения труб без сварки. В результате прессования фитингов во время монтажа, в случае поломки участка трубопровода их нужно будет срезать и заменить.

Хотя это и кажется несколько неэкономным, все же профессионалы предпочитают пользоваться именно такими разновидностями фитингов.

Подобная приверженность данному способу монтажа труб вызвана в первую очередь тем фактом, что элементы данной конструкции можно устанавливать в таких местах, куда не подобраться ни для выполнения сварки, ни для закручивания резьбы.

Кроме того, среди основных достоинств обжимных фитингов можно перечислить:

• абсолютную герметичность соединения без необходимости применения сварки или резьбы;
• высокая надежность стыковки трубы;

• пресс-фитинги способны достаточно долго выдерживать вибрационную нагрузку трубопровода.

В этой связи соединители данного типа активно применяются в метрологии, газотурбинном и компенсаторном оборудовании, для обвязки приборов КИПиА и в трубопроводах, работающих под высоким давлением.

Способы корректного соединения трубных изделий без применения резьбы или сварки

В зависимости от типа труб, которые бывают гибкими и жесткими, будет несколько отличаться тип металлического соединителя для труб.

К жестким трубам относят изделия из чугуна, стали и цветных металлов, а также ПВХ трубы. А вот гибкими могут быть металлопластиковые, полипропиленовые и полиэтиленовые трубы.

Довольно часто применяют хомут для соединения стальных труб без сварки или нарезки резьбы (или муфта). На такой муфте присутствуют специальные крепежи, достаточно прочные, ведь изготовлены они из жестких материалов.

Подобные детали приспособлены для соединения труб, изготовленных из различных материалов и с разнообразными сечениями.

Фланцевое соединение

Среди прочих способов соединения стальных труб можно назвать применение фланцев, то есть специальных крепежных элементов, снабженных резиновой прокладкой.

Методика, как соединить трубы без сварки при помощи фланцев, выглядит так:

1. Сначала выполняют точно перпендикулярный продольной оси срез торца трубы для крепления. Фаска при этом не обязательна.
2. Далее на торце одевают фланец.
3. Следующим шагом устанавливают резиновые прокладки так, чтобы они выступали за край торца трубы на 8-10 см.

1. В конце соединяют два противоположных конца трубы с фланцами, одетыми аналогичным образом.

Обратите внимание, что не стоит слишком сильно затягивать болты, чтобы крепежные элементы не сорвались и не лопнули.

Описывая процесс, как соединить трубу без резьбы на фланцах, стоит отметить еще ряд нюансов:

• устанавливать сразу несколько прокладок на один фланец нежелательно, поскольку это может привести к снижению герметичности соединения;
• обеспечить качественный и герметичный стык на фланцевом креплении можно, если вкручивать болты попарно с противоположных концов трубы, а не последовательно по окружности;
• если речь идет о водопроводных трубах, то для них в качестве прокладки подойдет тряпичный картон, пропитанный олифой;
• во фланцах отопительных труб прокладкой служит асбестовый картон;
• выступающие над гайками части болтов не должны превышать половины длины болта;

• внешнее сечение прокладки не должно соприкасаться с болтами, а внутренний ее диаметр должен быть чуть больше, чем размеры трубы.

Применение фланцевого метода стыковки труб без использования сварки и нарезки резьбы позволит вам быстро и без проблем произвести монтаж трубопровода газоснабжения в доме, а также выполнить канализационные коммуникации и дымоход.

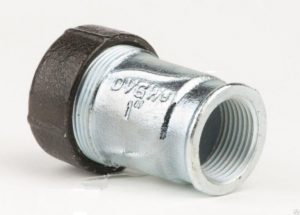

Муфты Гебо для стыковки труб

Наряду с применением соединения металлических труб с резьбой, на фланцах или фитингах, нередко для монтажа труб используют муфты Гебо. Это одна из модификаций компрессионных фитингов, которыми стыкуются стальные трубы. Для установки муфты Гебо не требуются какие-либо специальные инструменты.

https://www.youtube.com/watch?v=vR28Gm-7Ino

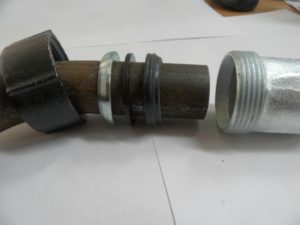

Технология монтажа муфты Гебо выглядит так:

• первым шагом на трубу надевают гайку;
• после этого производится установка зажимного, прижимного и уплотнительного колец;
• теперь муфту надевают до половины и затягивают гайку;
• вторая часть детали крепится с фитингом аналогичным образом.

Еще одной разновидностью соединения труб без резьбы и сваривания является применение ремонтно-монтажной обоймы. Это фитинг, который выглядит как тройник или муфта, состоящая из двух элементов. Две части фитинга стягиваются на болтах.

Как правило, ремонтно-монтажные обоймы применяются для выполнения срочных ремонтов в случае появления трещин. Однако изредка их применяют и для соединения труб.

как соединить металлические трубы без сварки и резьбы: разновидности фитингов

Как соединить металлические трубы без сварки.

Во время ремонтных работ водопроводов и канализации в квартирах не всегда применимы стандартные способы соединения деталей. Если труба прилегает к одной из стенки, то сделать резьбовое соединение не удастся. Соединение такой конструкции требует специальные разновидности стыковочных методов труб.

Такими способами можно собирать разные виды трубопроводов, по которым движется газ с нефтью, химические вещества, насыщенный пар. Не применяя сварку, исключаются процессы образования коррозии в местах соединения. Специальные накладки, стягивающие элементы, образуют защиту на участках стыков. Внимание!

Стыковка стальных элементов чаще всего происходит сварочным методом, но такое крепление требует особых знаний и умений, поэтому лучше применять более доступные варианты соединения, которые можно выполнить своими руками.

Классические методы для соединения элементов

К самым распространенным вариантам стыковки трубопрокатов из стали и металла относятся:

1.сварочный метод. Наиболее популярный вариант крепления, который имеет некоторые недостатки:

-сложность во время монтажных работ. Неудобно применять сварочный аппарат в ограниченном пространстве, либо, если высота для проведения сварки лишком большая.

-высокая ценовая политика. Аппарат для сварки стоит дорого, почти столько же стоит, нанять сварщика.

-низкая производительность метода. Времени для подготовки аппарата, его транспортировка тратится много.

2.резьбовой метод. Для соединения труб больших размеров нужно иметь метчики с лерками, их стоимость очень велика. Данные соединения требуют оснащения уплотняющими материалами, который необходимо менять время от времени.

3.муфтовый метод. Цена на муфты находится в высоком ценовом сегменте, особенно, если применяются для труб с большим сечением. Чаще всего их используют во время аварий.

Наиболее доступны и экономным вариантом считается применение разного рода фитингов.

Соединения, не требующие сварки

Способы, не требующие аппарата для сварки, лерки с метчиками:

1.С помощью фитингов. Высокое качество соединений, также низкая цена являются преимуществом для данных изделий. Жесткие фитинги плотно соединяют две металлические трубы, не выпуская жидкость. Самыми надежными в эксплуатации являются немецкие и французские марки.

2.С помощью фланцев. Конструкция фланца похожа на обычный хомут, внутри оснащен с помощью уплотнителя из резины. К плюсам относят: простую сборку, низкую цену, повышенную износостойкость.

4.с помощью обоймы для ремонта и монтажа. Деталь имеет две части, которые стягиваются с помощью болтов. Изделие применяют во время аварий временно.

Данные типы соединений применяют для жестких труб: металлических, чугунных либо стальных, из поливинилхлорида.

Для труб, не требующих плотного соединения, применяют такие виды креплений, как:

1.с помощью краб – системы. В состав конструкции входят болты, скобы и гайки. С помощью гаек стягивают детали. Данной системой стягивают сразу несколько изделий, гарантируя высокую герметичность стыков. Краб – системы имеют разное количество зажимных отверстий.

2.с помощью хомутов. Применимы в любой области. Хомутами стягивают несколько трубопрокатов, качество соединений сравнима со сварочным.

Фитинговый метод

Фитинги имеют много положительных характеристик, многие рекомендуют для соединения конструкции применять этот способ.

Доступные по цене, также практичны, просты в монтаже, отличаются большим сроком службы. С помощью фитингов можно достичь высокого качества соединения, как и сваркой.

Фитинги широко используют для прокладки трубопроводов, также их применяют, чтобы создать компрессионное оборудование либо механизмы газотурбинные, что указывает на возможность применять детали в системах, работающих под давлением.

Какие бывают фитинги:

1.фитинги прямые представляют собой изделия, у которых диаметр не изменяется с двух сторон, то есть применимы для крепления двух идентичных трубопрокатов.

2.переходники предназначены для стыковки труб, имеющих разное сечение. Необходимы, чтобы проводить ремонты трубопроводов старого типа, в которых использованы трубы с разным диаметром.

3.тройники отводят трубы от системы, не требуя сварку с резьбой.

4.крестовины похожи по назначению на тройники, способствую многочисленному ответвлению основной сети.

5.штуцерами соединяют гибкие трубы из металлического материала. Деталь гарантирует герметичную стыковку, при непостоянной структуре труб.

Фитинги можно применять для соединения элементов, как снаружи здания, так и внутри, следует правильно выбрать материал изготовления.

Муфтовый метод

Муфта Гебо представляет собой деталь в виде односторонней муфты, которая оснащена компрессионными кольцами, резьбой. Если муфта двухсторонняя, то кольца располагаются с двух концов.

Внимание! Конструкцию муфты уплотняют с помощью резинового кольца для герметичности. Уплотняют изделие конусовидной прокладкой, гарантирует проникновение во все щели, когда муфту затягивает.

Как устанавливают муфту Гебо

Во время установки следует опираться на инструкцию:

1.с двух сторон трубы делают срез, зачищая края от заусенцев, краски, эмали до металлического изделия. Чистку выполнят посредством наждачной бумаги.

2.в комплекте идет гайка, которую одевают в первую очередь, затем располагают кольцо в форме конуса так, чтобы вершина конуса была направлена на гайку.

3.далее надевают кольцо для прижимания, за ним уплотнитель, который поворачивают по направлению к фитингу.

4.зажимают туго фитинг, чтоб он не сдвигался, но оставалось несколько витков резьбы.

5.тестируют на герметичность соединения, включая воду. Если просочилась вода, то подтягивают гайку, далее опять проверяют. Если герметичность нарушена, то снимают муфту и чистят участок для нее снова.

Плюсы муфтового метода:

1.доступная цена.

2.качество продукции. Правильно проведенные монтажные работы обеспечат долгий срок соединяющей детали, но уплотняющее кольцо надо будет менять периодически.

3.много сфер применения, пригодны, как в водопроводных системах, так и компрессионных.

4.монтаж легкий и занимает мало времени, не требует специального оборудования.

Соединение с помощью ремонтно – монтажной обоймы

Обойма не требует для установки специальных знаний и оборудования. Конструкция надежная, которую устанавливают без сварки с резьбой. Данный тип фитинга используют только в аварийных ситуациях для временного пользования. Представляет собой две части из металлического материала, четыре болта.

Особенности монтажа:

1.фитинг не подходит, чтобы соединять трубы, ею удобно закрывать трещину в трубопрокате. При возникновении трещины, посредством наждачной бумаги зачищают участок вокруг нее. Место должно быть чистым и гладким, чтобы уплотнитель хорошо лег.

2.на участок накладывают уплотнитель из резины, закрывая его в полном объеме, потому что небольшой зазор образует новую утечку.

3.сверху уплотнителя надевают обе части обоймы, затягивая болтами.

4.провести тест на работу трубы, если понадобиться, то следует подтянуть гайки с болтами.

Метод прост в применении, и является экономным, поэтому его часто используют.

Фланцевый метод

Фланцевым методом соединяют трубы из металла либо пластика без сварки. Стыкуют детали конструкции болтами, метод дает гарантию качества и надежности.

Состоит фланец из двух дисков из металла, к обоим дискам подведена труба. Пространство между дисками уплотняют резиновой прокладкой. Соединяют элементы фланца с помощью болтов и гаек с обратной стороны.

Стыки образуют герметичное соединение, с большим сроком службы. Но периодически, примерно раз в два года, следует проводить технический осмотр стыка, при необходимости делать замену уплотнителя.

Как соединяют трубы без применения сварки и резьбы

Монтаж трубопроводов водопроводных и отопительных сетей, как правило, осуществляется посредством сварки, реже – с помощью резьбовых соединений. При выполнении ремонтных работ обычно применяются те же технологии.

Нередко возникают ситуации, когда применение сварки или резьбового соединения по какой-либо причине затруднительно. Например, в квартире необходимо отремонтировать трубную разводку отопления или водоснабжения, которая проходит вплотную к стене или к другой трубе.

Выполнить круговую сварку стыка такой трубы или нарезать на ней резьбу невозможно. В этом случае остро встаёт задача, как произвести соединение труб без сварки и резьбы. И решение этой задачи имеется.

Монтажные детали

Соединение без сварки и резьбы возможно благодаря специальным деталям – фитингам. Фитинг (от английского «монтировать») – это элемент, применяемый в следующих случаях:

• при необходимости выполнить без сварки соединение двух труб, в том числе разного диаметра;
• для осуществления поворота трассы трубопровода на некоторый угол;
• для монтажа разветвления трубопровода.

Монтажные детали, предназначенные для выполнения различных функций, имеют свои названия. Для соединения трубопроводов одного диаметра применяются муфты, трубы разных диаметров соединяют переходниками.

Для поворота трассы трубопровода служат отводы, имеющие необходимый угол. Двойное ответвление в перпендикулярном направлении выполняется при помощи тройника, а ещё имеются крестовины, штуцеры, заглушки, коллекторы.

Фитинги бывают резьбовые и обжимные. Поскольку речь идёт о трубных соединениях без сварки и нарезания резьбы, предметом рассмотрения будут служить сравнительно недавно появившиеся обжимные фитинги, иначе называемые компрессионными.

Обжимные фитинги для трубных систем

Технология применения обжимных деталей, позволяющая соединять металлические трубы без сварки и резьбы, появилась сравнительно недавно.

Пионером в области производства арматуры для трубных соединений без резьбы и сварки методом обжима стала фирма Gebo Armaturen GmbH, получившая первый патент на эту технологию ещё в 1937 году.

Сегодня название компании стало нарицательным, арматуру для обжимного соединения труб называют «муфта Гебо».

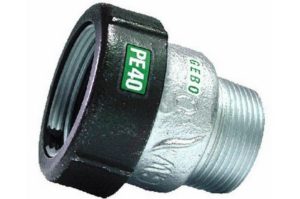

При производстве соединительных фитингов, Gebo Armaturen использует ковкий чугун. В ассортименте изделий фирмы – арматура для различных видов соединений и ответвлений.

Фитинги Gebo предназначены для работы с трубопроводами, изготовленными из разных материалов. С их помощью можно соединить пластиковые трубы, трубные изделия из стали, меди, алюминия. При этом нет необходимости использовать сварку или нарезать резьбу.

Ремонтно-монтажная обойма

Универсальное изделие, с помощью которого можно выполнить ремонт трубных металлических изделий без сварки, а также труб из полиэтилена – это ремонтно-монтажная обойма.

Она представляет собой две литые обоймы в форме полу-втулок, имеющие четыре ушка для болтового крепления. В комплект входит резиновое уплотнение в форме разрезанного по длине шланга и четыре болта.

По сути, представляет собой хомут, которым часто пользуются сантехники, только сделанный очень добротно. Выпускается для труб разного диаметра, давая возможность ремонтировать их без сварки и нанесения резьбы.

Поверх уплотнителя устанавливаются обоймы, и производится затяжка болтов. Для такого ремонта не требуется сварка, а иногда его можно выполнить под давлением, не перекрывая трубопровод.

Ремонтно-монтажная обойма с отводом

Это изделие отличается от предыдущего наличием на одной из чугунных обойм отвода с внутренней резьбой.

Уплотнитель в данном фитинге также имеет форму разрезанного шланга, но на противоположной разрезу стороне выполнено отверстие, которое при монтаже следует совместить с отводом.

Эта арматура помогает легко сделать отвод от трубопровода, достаточно просверлить в его стенке отверстие. Может использоваться при монтаже поливочной разводки. В резьбовые отводы можно непосредственно вкручивать краны или распылители воды.

Обжимные соединения с двухсторонним зажимом

Универсальное изделие, с помощью которого можно произвести соединение стальных труб, а также труб пвх. Именно эту арматуру чаще всего называют муфтой Гебо. С её помощью можно соединить встык две трубы.

Для выполнения соединения, трубы должны быть ровно отрезаны и зачищены от грязи и ржавчины, торцы труб должны быть хорошо обработаны. На конец трубы одевается зажимная гайка, затем зажимная шайба, представляющая собой цангу – коническую втулку с разрезом на одной стороне.

Внутренняя сторона втулки покрыта круговыми насечками. В посадочное место муфты, предназначенное для упора торца трубы, вставляется уплотнительная прокладка. После этого затягивается зажимная гайка.

Перемещаясь по резьбе, отверстие в гайке прижимает коническую часть разрезной втулки к трубе. При этом, внутренние насечки втулки врезаются в поверхность трубы, плотно фиксируя её и прижимая к торцевой прокладке. Таким способом обеспечивается необходимая герметичность и механическая прочность соединения.

Аналогичная процедура проделывается со второй стороны муфты, куда вставляется конец второй трубы.

Соединения с односторонним и двусторонним зажимом и резьбой

Фитинг с односторонним зажимом представляет собой как бы половину описанной выше муфты. С одной стороны осуществляется присоединение трубопровода, другая сторона является отводом с внутренней или наружной резьбой.

Куда может быть вкручен кран или отвод. Является, по сути, тройником. Соединение с двусторонним зажимом может быть использовано для быстрого монтажа перпендикулярного отвода трубопровода без применения сварки.

Для монтажа и ремонта труб отопления и горячего водоснабжения фирмой выпускается полный набор арматуры, снабжённой эластичными прокладками, способными работать при температуре +95°С.

В ассортименте арматуры Gebo представлены соединительные устройства для магистральных трубопроводов большого диаметра, предназначенных для подземной укладки. Соединение труб в таких трубопроводах также можно осуществлять без сварки и резьбы.

Применение фланцев

Фланцевое соединение применяется в тех случаях, когда его с некоторой периодичностью необходимо разбирать. Для выполнения такого соединения, на торцах труб должны быть установлены фланцы – круглые пластины с отверстиями под болты.

Крепить фланцы необходимо сваркой. Для последующей сборки и разборки соединения понадобятся только гаечные ключи для затяжки болтовой резьбы.

При монтаже фланцевого сопряжения, между ними помещается эластичная прокладка, после чего фланцы прижимаются друг к другу и зажимаются болтовой резьбой.

В системах водоснабжения и отопления фланцевые крепления часто имеют приборы учёта и циркуляционные насосы, которые каждый сезон необходимо снимать для профилактики, ремонта и поверки. Фланцы могут применяться при монтаже летних водопроводов, которые каждую осень подлежат демонтажу.

Крепление профтруб

Профильные трубы, использующиеся для изготовления несущих конструкций, чаще всего соединяются сваркой. В том случае, если такая трубная конструкция должна быть разборной, необходимо производить соединение профильных труб без сварки. С этой целью применяются различные крепёжные элементы и хомуты.

Широкое распространение получили так называемые краб-системы, которые представляют собой штампованные из листового металла фигурные скобы.

Краб-системы позволяют осуществлять различные варианты стыковок двух, трёх и четырёх профильных труб в разных плоскостях.

Углы, образованные соединяемыми такой системой трубами, всегда составляют 90°. С помощью краб-систем удобно собирать временные конструкции из профильных трубных элементов, например, строительные леса. Затяжка системы производится резьбой болтовых соединений.

Как соединить металлические трубы без сварки – советы профессионалов

Чтобы узнать, как соединить металлические трубы без сварки, нужно детально изучить методы соединения данных трубопрокатных материалов. Все дело в том, что трубопроводы являются сложной конструкцией из последовательного соединения трубопрокатного сортамента, измерительного оборудования, задвижек и других деталей, которые предусмотрены в проекте.

Состыковку можно осуществить различными методами. При выборе оптимального решения ориентируются на назначение магистрали и условия ее использования. Также в расчет берут диаметр трубопрокатного сортамента.

При прокладке магистрали метод соединения может быть разным. Часть из них могут быть неразъемными, но демонтаж с последующей повторной сборкой конструкции при этом возможен.

А есть монолитные стыки, которые без разрушения конструкции разобрать не получится. Самую большую популярность среди монолитных стыков завоевала сварка. Но, это далеко не единственный метод, который позволяет соединить участки трубопровода, есть и другие.

Не смотря на высокую популярность пластика, изделия из стали используют до сих пор. Сварное крепление применяется очень часто, но выполнение такого стыка невозможно без специальных знаний и навыков. Поэтому многие стараются использовать варианты, которые позволяют соединить по-другому.

Монтаж при помощью  резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Резьбовое соединение может стоять в таких местах магистрали, где условия позволяют выполнять постоянный контроль стыка. Еще при этом должна быть возможность проведения ремонтных работ в случае необходимости.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

• Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
• Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался.
• Плашку на конечную часть металлической трубы нужно аккуратно наживить. При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться.
• Для удобства работы заготовки рекомендуют смазать машинным маслом.
• Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед.
• На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом.
• Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку.
• Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Как соединить без резьбы и сварочных работ

Дальше можно будет узнать, как соединить металлические трубы без сварки и резьбы. Говоря о соединении металлических трубопрокатов, этот способ обойти нельзя, ведь он пользуется большой популярностью при монтажных работах.

Речь пойдет о фланцевых соединениях. Чтобы его выполнить, берут специальные фитинги, которые получили название фланцы. Эти детали оснащают прокладкой из резины.  Сам стык выполняют в такой последовательности:

1. В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
2. На подготовленный срез одевают фланец.
3. После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
4. На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
5. Во время закручивания фланцев нельзя перетягивать болты.

Следующим вариантом соединения является муфтовое. Этот метод дает возможность произвести надежный, высокогерметичный стык.

Монтажные работы выполняются в такой последовательности:

1. Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
2. В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
3. На трубах маркером выполняют разметку, она будет указывать положение фитинга.
4. Смазкой из силикона покрывают конечные части соединения.
5. В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Смотрите видео

Перед тем, как соединить металлическую газовую трубку без сварки, нужно изучить все нюансы этой работы. Производя соединение газовых металлических трубопроводов, следует четко придерживаться рекомендаций от профессионалов.

ВАЖНО! При этой работе, прежде всего, нужно знать основы техники безопасности и проверить составные центральной магистрали на предмет целостности. После нужно отключить подачу газа и продуть его остатки. Только после этого можно приступать к самой работе.

Основные способы соединения такой магистрали без сварки – это резьбовой и фланцевый.

• Резьбовой. Чтобы соединить трубопровод для подачи газа этим способом нужно уплотнить раструбы конопляным волокном, пропитанным в олифе.
• Фланцевый. Этот вариант отличается простою монтажа и получил широкое распространение. Только специалисты предупреждают, что его надежность намного меньше, чем при использовании сварки.

Указанные способы используют опытные мастера, потому, что для них нужно задействовать спецоборудование.

Чтобы соединить такую магистраль собственными руками, следует иметь следующие инструменты:

1. Ключ разводной.
2. Смазку и паклю.
3. Соединительные патрубки.
4. Соединитель, который оснащен двусторонней резьбой.

Смотрите видео

Процесс действий:

• Прежде всего, перекрывается газ. После этого выдуваются остатки газа из системы. Об этом забывать нельзя ни в коем случае. Любая искра при резке может привести к непредсказуемым последствиям.
• Болгаркой или ножовкой срезают ненужные куски металлических газовых труб. Болгаркой это выполнить легче и времени потратиться меньше. С ножовкой для металла действия будут выполняться дольше, и они характеризуются большей сложностью.
• После того, как произведен отрез, одну его сторону следует запаять.
• Если одну сторону нужно соединить со шлангом, то на срезанном куске необходимо подготовить резьбу.
• На нарезанную резьбу накручивается пакля, пропитанная смазкой. Для всех этих действий необходимо задействовать разводной ключ.
• Для установки нового участка трубопровода можно применить специальный скрепляющий переходник. Такие детали имеют подготовленную двустороннюю нарезку резьбы и гайку.

• Правильность соединения проверяют так. На стыковую область наносят мыльный раствор. Когда на поверхности появляются мыльных пузырей, стык советуют протянуть сильнее.

Состыковка труб глушителя без сварки

Если пришла распространенная проблема с прогнившим фланцем «глушака», то стоит подумать, как соединить трубы глушителя без сварки. Все дело вот в чем. В данной ситуации вариантов есть несколько.

Первый вариант – варить.  Следующий вариант – это покупка нового глушителя. Третий вариант  – искать альтернативные выходы. В обоих случаях необходимо платить большие деньги. Если на глушителе нет сильной ржавчины, то можно воспользоваться хомутом.

Как показала практика, такие хомуты уже давно используются автокомпаниями с мировым именем такие, как «Фольксваген» и «Ауди». И нужно отметить, что данные приспособления во многих случаях успешно заменили сварку при ремонте автомобилей.

Изготовляют данные хомуты из стали с добавлением алюминия. Благодаря этому, конструкция может прослужить длительный срок и долго не покрывается ржавчиной. Соединить с помощью хомута не представляется трудным.

Установка хомута – очень легкая задача. Для этого не нужно иметь профессиональные навыки:

• Поврежденный участок нужно спилить.
• Посадочные места необходимо зачистить щеткой для металлических изделий.
• Также посадочные места рекомендуют покрыть красным герметиком.
• На хомуте ослабляют болты, и он одевается на металлическую трубку.
• Далее болты необходимо закрутить. Но, особо пережимать их не рекомендуют.

Решая, как соединить железные трубы отопления без сварки, рекомендуют принять во внимание, что специалисты к самым надежным вариантам причисляют сварку. Соединить магистраль таким путем может только специалист.

Остальные методы вполне можно использовать самому:

1. Резьбовый. Он может быть применен там, где есть постоянная возможность выполнять контроль стыка. Процесс выполнения стыка данного вида есть выше.
2. Муфтовый. Такой способ дает возможность на отопительной магистрали создать герметические и надежные конструкции. Как присоединить муфту можно посмотреть в описании выше.
3. Фланцевый. Говоря об этом способе, нужно отметить, что он относиться к наиболее популярным для отопительной системы.

К изделиям из меди в отопительной магистрали применяют и такой способ, как развальцовка. Такой вариант позволяет создать разъемный стык без сварки, что окажет помощь при вынужденной сборке отопления.

Это процесс потребует использования специальных приспособлений. А последовательность действий такая:

• Конец металлической трубы зачищают от заусениц после распила.
• На трубопровод фиксируют муфту.
• Затем трубы вставляют в устройство для зажима.
• Далее начинают поджимать винт. Делают этот до тех пор, пока на торцевой части заготовки не образуется угол приблизительно в сорок пять градусов.
• После подготовки медной трубы к стыку, к ней подводят муфту и поджимают гайки.

Кроме этих вариантов при обустройстве обогревающей системы для соединения используют прессовочный способ. Для монтажа изделий из меди, подготовленные заранее концы заготовки «садят» в муфту. Затем при воздействии ручного или гидравлического пресса осуществляется фиксация.

Если обогревающая магистраль собирается из изделий с очень толстыми стенками, то придется задействовать пресс-фитинги, которые оснащены специальными обжимными гильзами.

Такие детали позволяют произвести обжим заготовки и фитинга изнутри, и одновременно уплотнители снаружи создают высокую герметичность конструкции.

Технологические особенности стальных изделий с длинной и короткой резьбой

Как соединить стальные трубы без сварки и фитинги с короткой резьбой профессионалы знают точно, но и у простого обывателя с небольшим опытом данная работа особых затруднений не вызовет. На прямой части трубопровода ставят муфты-переходники, гайки-соединители, пробки и так далее.

Чтобы состыковать трубы под углом и для ответвления устанавливают иные разновидности фитингов: угольники, переходные и другие. Торцевые части деталей для стыка должны быть очищенными, а резьба должна быть проделана с высоким показателем точности.

Для повышения прочности стыка данных изделий его проматывают прядью из льна, только резьбу перед этим покрывают белилами.

Короткая резьбовая часть характеризуется такими особенностями. В области двух витков в конце, которые имеют название сбег резьбы, глубь, как правило, короче. Это дает возможность обеспечить более прочный стык без сварки, не используя сбеги и уплотнители.

Две детали на удлиненной резьбовой части можно скрепить без сварки посредством сгона. На первой его части короткая резьба, а на другой – большая. Короткая предназначена для крепления с муфтой. На удлиненную резьбу одевается муфта с контргайкой. А большая резьба позволяет выполнять регулирование длины заготовки.

Сгоны чаще всего используют при ремонте пришедшей в негодность отрезка магистрали. Состыковочный элемент и контргайку сгоняют на большую резьбу.

Чтобы смонтировать сгон применяют уплотнительную нить. Она накручивается до конца короткой резьбовой нарезки на металлическом изделии.

Иногда при монтаже сгона между контргайкой и муфтой прокладывают жгут из ФУМ ленты. Его укладывают в тремя слоями. Такой стык выполняют так:

1. На большую резьбовую нарезку накручивают муфту и контргайку.
2. При этом берут и уплотнительную нитку. Ее наматывают на торцевой части муфты, которую плотно подгоняют контргайку.
3. Жгут должен лечь в фаску, только так не сможет просочиться ни жидкость, ни пар.

Говоря о том, как соединить две металлические трубы без сварки, стоит отдельно остановиться на таком варианте, как Гебо. В частях магистрали, где соединение находится в труднодоступной зоне, данный метод оказывается довольно эффективным.

Название Гебо получил специальный фитинг. Его ставят с единственной целью – соединить несколько труб. Всю работу можно проделать быстро и легко. Резьбовую нарезку при этом делать не нужно.

Бытует ошибочное мнение, что состыковать такой деталью стояк без сварки опасно. Но, правильно смонтированный данный элемент может выдержать очень большие нагрузки. Сюда же необходимо добавить, что такой механизм отличается высокой устойчивостью к влиянию осевых сил.

Используя материал, изложенный выше ясно, как соединить металлические трубы без сварки. Практически все предложенные способы подходят для малоопытных мастеров, и позволяют соединить изделия без дорогостоящих сварочных работ, которые требуют высокой квалификации и спецоборудования.
