Шлифовка металлических изделий

Шлифование металла

Существует просто огромное количество различных операций по обработке металла, все они характеризуются применением определенного оборудования и оснастки.

Распространенной финишной обработкой можно назвать процесс шлифования. Оно предусматривает снятие небольшого поверхностного слоя, за счет чего достигается определенная шероховатость и более точные размеры.

Рассмотрим особенности данного процесса подробнее.

Шлифование металла

Обработку металла и различных сплавов при применении абразивного материала принято называть шлифованием.

Подобная технология позволяет изменить шероховатость и другие параметры наружной или внутренней цилиндрической, а также плоской поверхности.

Шлифование металла может проводится при использовании различного специального оборудования. Рассматривая особенности подобной механической обработки нужно уделить внимание следующим моментам:

1. Процесс шлифования – финишный этап обработки, который проводится для получения определенной шероховатости.
2. Подобная технология не применяется для изменения размеров в большом диапазоне.
3. Довести поверхность до требуемой шероховатости можно при использовании современного оборудования можно после термообработки металла.

При проведении рассматриваемой операции учитывается довольно большое количество особенностей:

1. Скорость круга – параметр, который зависит от наружного диаметра абразива и возможностей станка.
2. Скорость перемещения детали.
3. Глубина резания.
4. Возможность поперечной подачи.

Стоит отметить, что сегодня подобную технологию постепенно вытесняет чистовое точение металла на высоких скоростях и минимальной подаче.

Шлифовка деталей может проходить при применении самых различных технологий. Наибольшее распространение получили следующие:

1. Круглое шлифование металла.
2. Изменение шероховатости внутренних поверхностей.
3. Зубошлифование.
4. Бесцентровая технология.
5. Шлифование плоских поверхностей.

Кроме этого, классификация может проводится по типу применяемого материала при обработке. Для автоматизации процесса и снижения трудовых затрат используются специализированные станки. Встречаются модели и со встроенным блоком ЧПУ, который автоматизирует процесс и обеспечивает высокое качество получаемой поверхности.

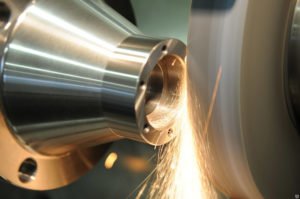

Круглое наружное шлифование

Шлифовка металла при применении подобной технологии предусматривает использование специального оборудования. Среди особенностей круглого шлифования отметим следующие моменты:

1. В качестве расходного материала применяется абразивный круг. Он вращается вокруг своей оси.
2. Одновременно с кругом в обратном направлении вращается заготовка. За счет этого существенно повышается эффективность операции.
3. Может осуществляться продольная и поперечная подача, за счет которых изменяется глубина врезания инструмента и обеспечивается обработка по всей длине.

Принцип круглого шлифованияКруглое наружное шлифование

Подобная технология часто применяется для шлифования цилиндрических заготовок. Это связано с тем, что при контакте шлифовального круга с заготовкой цилиндрической формы на момент вращения обрабатывается вся поверхность.

Внутреннее шлифование

Очень часто проводится внутренняя шлифовка металла. Она похожа на предыдущую технологию, но отличается тем, что что абразивный круг находится внутри заготовки. При внутреннем шлифовании металла:

1. Инструмент и заготовка могут получать поперечную и продольную подачу.
2. Основное вращение получает абразивный круг.

Для того чтобы повысить эффективность проводимой работы в зону резания подается охлаждающая жидкость.

Зубчатые колеса являются частью самых различных механизмов. Сложность формы рабочей части определяет то, что приходится использовать специальное шлифовальное оборудование. Среди особенностей подобной технологии отметим следующие моменты:

1. Обработке подвергается профиль зубчатого венца.
2. Круг изменяется под размер эвольвенты зуба.
3. Для работы с зубчатыми колесами подходят специальные станки.

Зубошлифование

Зачастую поверхность зуба подвергается закалке, за счет чего существенно усложняется процесс механической обработки.

Подобная технология характеризуется тем, что заготовка не закрепляется в центрах. В этом случае шлифовка деталей из металла проходит при подаче вращения только двум шлифовальным кругам, между которыми размещается заготовка. В центральной части находится нож, изготовленный из нержавеющей стали. Он исключает вероятность того, что изделия из-за смещения провалится или ее немного заклинит.

Применение подобного оборудования позволяет существенно ускорить процесс шлифования. Это связано с тем, что применяется сразу два абразивных круга. В продаже встречается просто огромное количество станков, работающих по принципу бесцентрового шлифования.

Бесцентровое шлифование

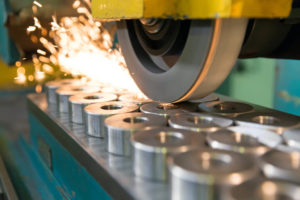

Шлифование плоских поверхностей

Часто обработке подвергаются плоские корпусные заготовки из различного металла. Проводимая операция по изменению шероховатости поверхности характеризуется следующими особенностями:

1. Заготовка располагается на специальном столе, за счет которого обеспечивает надежное крепление. Фиксация может быть механической или магнитной.
2. Основное вращение передается абразивному кругу, возвратно поступательное заготовке или инструменту.

Шлифование плоских поверхностей

За счет подбора круга с наиболее подходящим профилем можно провести обработку самых сложных форм. При работе в зону контакта инструмента и заготовки может подаваться охлаждающая жидкость.

Обработка деталей перед шлифовкой

Как ранее было отмечено, шлифование является финишным этапом. Перед ним проводится:

1. Черновое точение металла. За счет этой операции заготовки придают требуемую форму и размеры с учетом припуска.
2. Чистовое точение проводится для придания требуемых размеров.
3. Фрезерование – еще одна технологическая операция, которая предусматривает механическое снятие металла. Чаще всего фрезерованию подвергаются корпусные детали и шестерни.
4. Термообработка. Для того чтобы существенно повысить твердость поверхности и прочность изделия проводится закалка. Снизить хрупкость структуры можно за счет отпуска и отжига. В некоторых случаях проводится термохимическая обработка, которая предусматривает внесение определенных химических веществ в поверхностный слой.

Обработка деталей перед шлифовкой

При разработке режимов обработки учитывается припуск на проведение всех технологических операций.

Характеристика и маркировка абразивного инструмента

В большинстве случаев при шлифовании металла применяется абразивный инструмент. Он представлен сочетанием большого количества зерен, которые связаны между собой специальной смазкой. Круг характеризуется следующими свойствами:

1. Формой. Рабочая часть может изменяться в зависимости от того, какого рода поверхность будет обрабатываться.
2. Размеры. Абразивный круг выбирается также по размерам в зависимости от габаритов обрабатываемой поверхности.
3. Тип применяемого материала при изготовлении. Крошка может быть изготавливаться из крошки различной твердости. Большей устойчивостью к истиранию характеризуется алмазная крошка.
4. Размер зерна. Для чистового шлифования металла выбирается круг с наименьшим размером зерна. Однако, с уменьшением зернистости увеличивается требуемое время для завершения обработки.
5. Твердость поверхности. Этот параметр один из основных, указывается при маркировке.
6. Размер посадочного отверстия. Он учитывается при подборе круга под характеристики станка.

Изготовление абразивных материалов проводится в соответствии с установленными стандартами и технически условиями.

Маркировка круга применяется для того, чтобы указать тип используемого материала при изготовлении. Электрокорунд – корунд искусственного происхождения на основе оксида алюминия. В продажу поступает несколько разновидностей круга:

1. Нормальные 14А и 15А, 16А.
2. Белый 22А, 23А и 24А.
3. Хромистые 32А и 33А.
4. Сферокорунд ЭС.

Могут применяться и карбид кремния. В продажу поступают два типа марок: черный и зеленый. Карбид бора маркируется буквами КБ. В последнее время наиболее востребованы варианты исполнения из синтетического алмаза, маркируются они АСР и АСО, АРВ и АРК.

Абразивные материалы

Абразивные материалы

Все абразивные материалы делятся на варианты исполнения природного и искусственного происхождения. Природные варианты исполнения имеют ограниченное применение из-за нестабильных физико-механических характеристик. Большое распространение получили искусственные абразивные круги, которые могут выдерживать длительное применение.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Полировка металла до зеркального блеска: виды, методы, — Токарь

18.12.2019

Поверхности металлических изделий отделывают не только для приданияим красивого внешнего вида, но и для защиты от ржавления, разъедания кислотами,

щелочами и т. д.

В одном случае оказывается достаточно опилить изделие напильником,в другом — надо довести поверхность до блеска путем шлифовки и полировки, в третьем

— покрыть лакокрасочными составами, все это можно сделать самому в домашних условиях.

Рис, 1. Отделка металлических поверхностей: А — шлифованиешкуркой; Б — шлифование с помощью напильника; В — шлифование круглых изделий;Г — полирование пастой.

После обработки металлов напильником на них всегда остаются болееили менее глубокие следы от зубьев насечки. Чтобы сделать поверхность более чистой,

гладкой и даже блестящей, ее шлифуют и полируют.

Шлифование металла

В домашних условиях металлы шлифуют наждачными шкурками послетщательной обработки поверхности личным напильником. Чтобы шкурку было удобно держать,ее обертывают вокруг деревянного брусочка (рис. 1, А) или широкого напильника; концышкурки при этом удерживают большим и указательным пальцами обеих рук. Выпуклые цилиндрические

поверхности можно шлифовать, обернув шкурку вокруг них.

Сначала поверхность обрабатывают в разных направлениях, болеегрубыми крупнозернистыми шкурками, затем более мелкими. Окончательную шлифовкуведут в одном — продольном — направлении шкуркой с самым мелким зерном. При шлифовании

изделие должно быть закреплено неподвижно.

Полирование металла

Зеркальный блеск придается металлическим изделиямполированием. Без предварительной шлифовки полировать можно только поверхности,тщательно обработанные личными и бархатными напильниками. Напильник нужно натирать

мелом.

Поверхность сначала обрабатывают поперек имеющихся на ней штрихов. Когдаштрихи вдоль и поперек будут одинаковыми, направление меняют на 90° и так

повторяют несколько раз.

Обработанную таким образом поверхность, так же как и шлифовальную,
полируют специальными полировочными пастами.

пластических веществ, составленных из воска, стеарина, керосина и других материалов.

Пасты ГОИ бывают грубые (темного, почти черного цвета), средние (темно-зеленые)и тонкие (светло-зеленые). Сначала полируют грубой пастой, которая делает поверхность

матовой, затем средней и, наконец, тонкой доводят до зеркального блеска.

Пасту наносят
на войлочный тампон, суконную или полотняную тряпочку и натирают полируемую поверхность.

• Полировочные пасты можно приготовить самому. Для полировки стальныхизделий рекомендуют такой состав (в весовых частях):
• Стеарин — 32
• Пчелиный воск — 6
• Техническое сало — 5
• Окись свинца — 3
• Окись хрома — 80
• Для полирования и наведения глянца на латунных иникелированных поверхностях применяют пасты следующего состава (в весовых частях):
• Стеарин — 5
• Техническое сало — 1
• Окись хрома — 14
• Отполированную поверхность протирают смоченной в керосине ветошью,а затем насухо чистой тряпкой.

Определение понятия «полировка» и ее виды

Полировка металла с помощью УШМ

Полирование – это разновидность обработки металла, в процессе которой к металлической поверхности возвращается блеск. На современном этапе выделяют такие способы шлифовки:

Какие инструменты и станки используются? Механические методы подразумевают использование следующих инструментов и устройств:

• полировочный станок;
• шлифовальная машина;
• электроточило;
• бормашины с фиксаторами.

Этот метод отделки имеет ряд преимуществ. Во-первых, он позволяет менять частоту вращения кругов и лент, что положительно сказывается на качестве обработки металлической плоскости; во-вторых, на полировочный станок могут устанавливаться дополнительные насадки, изготовленные из ткани, кожи, шерсти и т.д.

Ручная шлифовка отличается от автоматизированной тем, что ее эффективность зависит от качества расходных полировочных материалов. В ручной отделке используется алмазная паста и добавки на основе оксида хрома либо железа. Ровные металлические поверхности шлифуются обыкновенным напильником – деревянным бруском, обтянутым тканью, на которую наносится полировочная паста.

Полировка металла специальным прибором

Комбинированные методы обработки

Полировка металла может осуществляться комбинированными методами, в случае неподготовленной и шероховатой поверхности с грубым рельефом. В таком случае назначают длительную электролитно-плазменную отделку, которая состоит из снятия значительного слоя металла.

Этот метод обработки применяется в крайних случаях, когда требуется быстрое восстановление блеска металлического изделия. Из недостатков технологии следует выделить высокую энергоемкость, особенно на начальном этапе обработки, когда используется на 100% большее энергии, чем обычно.

Электролитно-плазменный полировочный станок производит обработку детали в два этапа.

На первом происходит обезжиривание поверхности, а на втором сама шлифовка, которая, в свою очередь, также состоит из двух циклов: срез шероховатого слоя и шлифовка металла.

Очистка от жира производится в обязательном порядке, поскольку вязкая поверхность приводит к окислению металла и ухудшению качества его отделки.

Классификация паст для полировки металла

До зеркального состояния металлическую поверхность можно довести своими руками без использования станков, достаточно обратить внимание на специальные средства, делящиеся на такие группы:

• Водные. Вещество не содержит жиров и отлично справляется со своими обязанностями;
• Органические средства — содержат парафин и разнообразные масла. Они разбавляются разными маслами и жирными кислотами;
• Алмазная паста – революционное решение, позволяющее моментально добиться блеска любой металлической поверхности.

Остановимся детальнее на последнем варианте шлифовки. Алмазная паста настолько эффективна, что полностью заменяет полировальный станок. Алмазное Вещество выпускается двух видов: марки АСН и АСМ (дорогие).

Алмазная паста имеет следующие преимущества:

• Точность. Синтетические алмазы позволяют максимально точно отполировать до блеска любое изделие из металла;
• Широкий спектр зернистости. На современном рынке можно найти более 12 типов зернистости;
• Простая эксплуатация позволяет проводить очистительные процедуры своими руками без применения специального инструмента;
• Алмазная паста требует наличия минимального инструмента: тряпки, воды и резиновых перчаток.

Главным недостатком рассматриваемого средства для очистки является его высокая цена. В среднем алмазная паста на рынке расходных материалов стоит больше 500 рублей за 35 грамм вещества.

Принцип работы алмазной пасты

Алмазная паста воздействует на металлическое изделие механическим и химическим способом, образуя дисперсные пленки. В состав очистительного средства входят активные вещества, способствующие протеканию адсорбирующих процессов, что облегчает шлифование материала.

Алмазная паста наносится на разные виды тканей (войлок, микрофибра или джинсы), бумагу, резину, пластик и другие виды неметаллических материалов.

Стоит отметить, что алмазная паста может наноситься и на полировальные круги для повышения эффективности обработки металлической поверхности. Таким способом можно добиться зеркального эффекта.

На полировальный станок устанавливаются круги из фетры, войлока или кожи.

Описание процесса полировки

Для шлифовки металлической поверхности вам понадобятся: притиры и несколько тюбиков алмазной смеси с разной зернистостью. Алмазная паста равномерно распределяется по рабочей поверхности тряпки или другого материала. Специалисты заметили интересную закономерность, позволяющую повысить качество обработки металла.

Оказывается, что в вещество для шлифовки нужно добавлять касторовое или оливковое масло. Идеальным соотношением считается микстура, состоящая на 40% из алмазной пыли и 60% масла. После разбавления смесь сразу же наносится на металлическую поверхность.

Специалисты рекомендуют начинать работу только с крупными зернами, постепенно переходя к абразивным средствам. Во время обработки следите за тем, чтобы в микстуру не попадали лишние элементы – пыль, опилки, волосы или куски тряпок. Наличие сторонних предметов сильно ухудшает полировку до блеска. Также рекомендуется мыть руки после перехода с одной зернистости к другой.

Виды алмазной пыли

На современном рынке можно повстречать средства не только для полировки металла, но и других материалов, например, дерева, стекла, камня и т. д. Классифицировать их можно по цвету окраски, например:

• Желтая упаковка говорит о том, что вещество предназначено для шлифовки керамических материалов и стеклянных изделий. Стоит отметить, что эта пыль может применяться и для финишной обработки металла;
• Синяя упаковка. Это вид средства применяется для отделки стекла. Шлифовальное средство имеет достаточно широкий выбор абразивных элементов – от 60 до 10 уровней;
• Красная упаковка подходит исключительно для обработки металлических поверхностей.

Что же касается самых упаковок, то алмазная паста продается в компактных пластиковых баночках, объемом 35–45 грамм. Средняя стоимость баночки зависит от величины и качества абразивных материалов. Чем мельче и качественнее полировочный материал, тем дешевле стоит паста. Средняя цена составляет 450–600 рублей.

Паста ГОИ

Хромовая паста ГОИ – это универсальное средство, с помощью которого производится полировка металлических и неметаллических поверхностей. Несмотря на то, что средство было изобретено в начале 1930 годов, оно применяется для полировки металлов даже сегодня.

Полировальная паста ГОИ

Средство ГОИ бывает разной зернистости (классифицируется по размеру абразивных материалов). Различают такие виды зернистости: мелкая, средняя, и крупная. Мелкая пыль применяется для полировки мягких и цветных металлов, крупное зерно – для грубой отделки черных металлов и стали.

Второй метод полировки предназначен для обработки ровных металлических поверхностей. Его особенность заключается в том, что на деревянный брусок наносится небольшое количество абразивного материала. Затем рекомендуется делать методичные движения взад-вперед по обрабатываемой поверхности.

: Полировка алюминия

Автор канала «Alokin AlokinAlokin» представил развернутый видеоурок (в конце публикации), в котором показана технология шлифовки и последующей полировки металла в домашних условиях до зеркального блеска.

С силой прокатанный сверток сохраняет форму. Заготовлено 5 насадок с маркировкой Р400, Р500, Р800, Р1000, Р1200. Присутствуют крупные поперечные царапины. Момент на валу сильно зависит от скорости.

До 12000 об/мин обороты падают при нажиме, а свыше 20000 об/мин быстро изнашивается шкурка. Шлифуем перпендикулярно царапинам до их исчезновения. Такая насадка быстро обновляется и обеспечивает необходимое давление на поверхность.

Много чего для домашнего мастера в этом китайском магазине . Плагин на браузер для экономии в нём: 7%-15% с покупок .

Стертая и засаленная часть обрезается. Направление шлифовки, периодически, меняется на перпендикулярное. Так материал снимается эффективнее и лучше убираются хаотические царапины. Увеличиваем номер бумаги.

Шлифовка металла: суть и особенности процесса, способы работ и виды обработки, полировка и заказ услуг — Станок

Привет друзья! Вот мы и дошли до темы шлифование металла. С помощью которого можно достигать поверхности достаточно высокой точности как по геометрическим параметрам так и по чистоте обработки. Я постараюсь как можно внятнее рассказать про этот вид механической обработки.

 Круглое наружное шлифование

Круглое наружное шлифование. Принцип таков: шлифовальный круг вращается вокруг своей оси ( что является скоростью резания) но одновременно вращается и заготовка. Так же имеется два вида подачи поперечная (приближение к заготовке) и продольная (осевая) чтобы прошлифовать поверхность по всей длинне.

Посмотрите видео для закрепления:

Зубошлифование

Зубошлифование как вы уже догадались из названия это обработка профиля зубчатого венца шестерен с помощью шлифовального круга который спрофилирован в размер эвольвенты зуба.

Наверное не понятно ???? , но думаю если вы подпишитесь на обновления моего блога все будет становиться более прозрачно ГАРАНТИРУЮ! Ну этот способ из разряда лучше один раз увидеть чем сто раз услышать. Смотрите видео:

Бесцентровое шлифование

Бесцентровое шлифование. Из самого названия видно, что здесь заготовка не закрепляется в центра как на предыдущих видах (блин забыл про это написать в них ???? ) ну да ладно наверстаем.

Вращение заготовке придает один шлифовальный круг (который справа) ну а левый производит шлифованием металла. То приспособление которое находится по центру называется нож и изготавливается обычно из твердого сплава.

Оно служит для того, чтобы заготовка не провалилась между кругами и не заклинила их. Ну и как обычно видео:

Шлифовка металла

Шлифовка поверхности металла является широко востребованной услугой. Данная разновидность обработки предусматривает снятие небольшого поверхностного слоя с заготовок посредством трения, за счет чего достигается определенная шероховатость и точность размеров.

Делается это с помощью абразивных кругов, состоящих из множества малых минеральных образований – зерен, что делает структуру пористой или иначе зернистой. В работе применяются различные абразивы из различных материалов, что позволяет обеспечить оптимальный режим обработки в каждом конкретном случае.

Таким образом, везде, где требуется очень точное соблюдение размеров продукции данная операция является отличным решением.

Услуги по шлифовке металла

ООО «СЗЦМ» предоставляет качественные услуги по шлифовке и полировке металла.

Обращаясь к нам Вы можете быть уверены в качественном и своевременном исполнении работ. Наше производство обладает отлично укомплектованным парком оборудования. А квалифицированный персонал по-настоящему знает свое дело.

Среди наших услуг:

• все виды шлифовки черных металлов (плоская, круглая, бесцентровочная);
• шлифовка цветных металлов;
• шлифовка отверстий.

Приглашаем Вас ознакомиться с нашими работами в фотогалерее!

Виды шлифовки металла

Кратко пройдемся по наиболее распространенным заводским видам шлифовки металла:

• Плоская шлифовка позволяет удобно обрабатывать различные виды плоскостей: пазы, уступы, скосы и прочие.
• Круглая шлифовка применяется для обработки тел вращения (цилиндрических, конических и фасонных деталей). Существует как внутренняя шлифовка металла, подразумевающая работу с внутренними поверхностями изделий, так и внешняя.
• Бесцентровочное шлифование. Наиболее часто используется для обработки тел вращения больших длин. Как следует из названия, в процессе деталь не закрепляется в центрах, что сильно увеличивает скорость проводимых работ.

Шлифовка деталей из металла

Шлифовка деталей из металла требует внимательного подхода в каждом индивидуальном случае. Очень важно выполнить грамотный подбор вида шлифования, рабочего инструмента (станка и непосредственно абразивного круга), скорости обработки и прочего. Так как весь процесс наполнен множеством нюансов, прямо влияющих на точность, прочность и прочие характеристики.

Именно из-за многообразия деталей появилось столько видов и нюансов шлифования. Необходимо учесть доступность обрабатываемого участка, температурный режим и скорость, разновидность материала, обеспечить точность исполнения.

Шлифовка металла – цена

Цена на шлифовку металла зависит от множества факторов:

• от объема партии;
• от сложности деталей, особенностей операций необходимых для достижения параметров, заданных техническим заданием;
• сроков изготовления.

Для точного расчета стоимости, пожалуйста, предоставьте чертежи или образцы изделий любым, удобным для Вас способом. С помощью электронной почты, формы отправки заявки или личного визита.

Наши специалисты ответят в ближайшее время!

Самые распространенные технологии полировки металла: в домашних условиях и на предприятиях

Полировкой называется окончательный процесс изготовления детали, осуществляемый с использованием различных способов с целью удалить минимальный слой металла для достижения зеркального блеска поверхностей.

Это взаимосвязанные физические, химические, электрические воздействия, выбор которых зависит от вида материала, используемого инструмента и характеристик внешней среды. Требуемое качество достигается при замене абразивов и способов воздействия.

Время полирования зависит от исходного качества металла.

Требования к качеству металла и покрытий определены в ГОСТ 9.301-86. На поверхностях не должно быть раковин, пор, ржавчины, трещин после шлифования, окалины, заусенцев. К степени блеска нормативных требований нет.

На предприятиях, занимающихся обработкой металлов, осуществляется входной контроль поверхностей. При необходимости проводится:

• обработка сжатым воздухом, содержащим абразив (стальную дробь) (удаляется ржавчина и окалина);
• обработка металлическими щетками для удаления окислов и травильного шлама;
• обезжиривание разогретых в органических растворителях (хлорированных углеродах) для удаления смазки;
• обезжиривание в растворах щелочей (удаление минеральных масел);
• обезжиривание в электролите (электрохимическое).

В домашних условиях поверхности протираются растворителем, обрабатываются напильником или болгаркой с диском с соответствующей зернистостью.

Класс полировки определяется по шероховатости поверхностей (высоте неровности в микронах) конкретной детали. Шероховатость соответствует области использования. Всего существует 14 классов чистоты, которые в чертежах обозначаются равносторонним треугольником. Числовые значения шероховатости после полировки металла указаны в ГОСТ 2789-59.

В промышленности для измерения высоты неровностей используются специальные приборы: профилографы и микроскопы. В домашних условиях шероховатость определяется «на глаз».

Самые распространенные способы полировки металла:

• механический (абразивный);
• химический (пасты, растворы);
• электрохимический (в электролитах);
• ультразвуковой.

Механическая полировка металла может быть сухая или мокрая.

Процесс может осуществляться:

• вручную;
• в полуавтоматическом режиме;
• автоматически.

Важно! При ручной обработке можно следить за процессом и влиять на результат. Достичь высокого качества и производительности невозможно.

Полуавтомат – это специальное оборудование и квалифицированный специалист. Обработка осуществляется на станках для полировки металла, технологические параметры меняются вручную. При автоматической обработке на серийном производстве участие человека не требуется. Работа осуществляется очень быстро и с высокой точностью. Объем брака минимизирован.

Читайте так же:  Плазменная полировка металла — требуемое оборудование

Вручную полируют мелкие детали в домашних условиях. Пасту наносят на тряпку и натирают поверхность круговыми движениями. Для поверхностей больших размеров чаше всего используют шлифовальные машины (болгарки) или дрели, оснащенные насадками различной зернистости.

К механическим способам относится так же абразивная технология полировки металла в вибрационных барабанах, наполненных сухим абразивом или раствором. Вращение и вибрация позволяют быстро снизить шероховатость.

Если способ сухой, то раствор заменяется опилками дуба или ясеня, кусочками фетра или замша.

Если используется раствор, то кроме полировочных стальных шариков в него можно добавить щелочь (например, раствор хозяйственного мыла), ускоряющую процесс.

Но механическое полирование обладает рядом недостатков:

• существует вероятность внедрения абразивов в структуру металла;
• большие затраты на установки и ресурсы;
• обработка состоит из нескольких стадий;
• процессом сложно управлять;
• требуются значительные затраты ручного труда и времени.

Самые популярные методы шлифовки металла

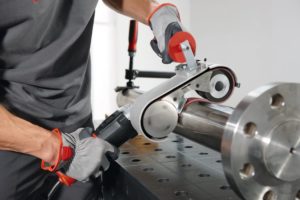

Существуют различные виды обработки металлических деталей и заготовок. На последних этапах требуется довести поверхность до идеального состояния. Это финишный этап, при котором происходит шлифовка металла. Чтобы не испортить металлическую поверхность, необходимо знать особенности этого процесса.

Суть и особенности процесса

Шлифование металла — обработка металла и сплавов с помощью абразивных материалов, позволяющая исправить неровности металлической поверхности, сгладить шероховатости. Для этого используют специальное промышленное и ручное оборудование.

Особенности процесса:

1. Во время шлифования с помощью специального оборудования поверхность металла доводится до определённой степени шероховатости.
2. Это финишный этап, который не используется для исправления серьёзных недочётов и снятия большого слоя материала.
3. Для быстрейшего и более эффективного шлифования металл изначально разогревается.

Во время проведения финишного этапа работ учитывается множество особенностей.

Обработка деталей перед шлифовкой

Полирование металлической поверхности можно начинать только после проведения подготовки. В первую очередь деталь очищается от ржавчины, окалин, капель, оставшихся после сварки.

Для этого можно использовать металлические щётки. После этого исправляются грубые сколы, вмятины и бугры. После грубой обработки металла проходит процесс фрезеровки.

С заготовки механическим способом снимается слой металла.

Когда обработка на промышленном оборудовании закончена, требуется провести закалку металла. Благодаря отжигу повышается прочность детали. Часто проводится обогащение металла различными химическими веществами, которые улучшают его характеристики.

Перед шлифовкой требуется проверить деталь на наличие визуальных изъянов, осмотреть её на наличие неровностей.

Основные виды шлифовки

Существует несколько способов шлифовки металла. Они подразумевают под собой использование разных абразивных материалов и оборудования. Для автоматизации всех процессов и уменьшения ручного труда, используются станки с ЧПУ.

Шлифование плоских поверхностей

Плоская шлифовка применяется для больших корпусных деталей, которые часто попадают на финишную обработку. При шлифовке поверхности стоит учитывать некоторые особенности:

1. Чтобы зафиксировать плоскую заготовку на рабочем столе, используются механические или магнитные фиксаторы.
2. Главное усилие вращение передаётся на абразивный круг. Возвратно-поступательное усилие действует на саму заготовку.

Чтобы не испортить деталь, требуется использовать водную систему охлаждения, которая будет подавать жидкость на заготовку. Таким образом, можно работать на больших оборотах без риска испортить рабочую поверхность.

Шлифование плоскости ( 0.8 толщина — 0.05 )ПАРАЛЛЕЛЬНОСТЬ // 0.01

Внутреннее шлифование

Часто возникают ситуации, когда необходимо провести внутреннее цилиндрическое шлифование. Во время этого процесса абразивный круг находится внутри обрабатываемой детали.

Чтобы повысить эффективность проводимых работ, необходимо использовать охлаждающую жидкость.
Внутреннее шлифование на 3Д642Е
Если сравнивать с наружной обработкой, внутренняя требует применения более мягких абразивных кругов.

Чаще всего используются круги небольшого диаметра. Они быстро приходят в негодное состояние и требуют замены.

Зубошлифование

В различном оборудовании используются зубчатые колеса. Они являются связывающими элементами, и если одно из колес выйдет из строя, то остановится весь механизм. Однако это сложные детали, которые требуется обрабатывать с помощью специального оборудования. До шлифовки производитель может провести дополнительную закалку зубьев колеса, что значительно осложнит процесс шлифовки.

Круглое наружное шлифование

При наружном шлифовании используется абразивный круг, вращающийся вокруг своей оси. Заготовка может поступать продольно или поперечно. Это изменяет глубину врезания рабочей части оборудования. Происходит обработка по всей длине детали.

Бесцентровое шлифование

Такой вид шлифования подразумевает под собой расположение заготовки между двумя абразивными кругами. Чтобы деталь не заклинивала и оставалась на месте, в центральной части станка устанавливается нож из нержавеющей стали. Благодаря использованию двух абразивных кругов обработка металла происходит гораздо быстрее.

Абразивные материалы и оборудование

Для проведения шлифовки понадобятся станки ручные инструменты и абразивные материалы. При выборе абразивов для шлифовки важно учитывать зернистость материала. Большая фракция используется для исправления серьёзных дефектов.

Мелкая фракция позволяет провести финишную обработку поверхности. Чтобы довести деталь до конечного состояния, можно использовать пасты, в которые входит мелкая фракция.

Подобные составы используются для ручной заточки ножей (паста ГОИ).

Также важным параметром абразивного материала является твердость. Выбирать его нужно, исходя из того, какие детали будут обрабатываться на оборудовании. Самыми популярными материалами по твердости и качеству обработки являются — алмаз, кварц, гранат, корунд, пемза, наждачная бумага.

На промышленное оборудование устанавливаются абразивные диски или наждачные ленты, с помощью которых и происходит обработка деталей. Со временем они выходят из строя и требуют замены.

Характеристики и маркировка абразивного инструмента

Для шлифовки металлических заготовок применяются абразивные инструменты. Они представляют собой зернистый порошок, который связан с помощью клеящей массы. Шлифовальные круги могут отличаться по следующим характеристикам:

1. Форма и размер. Форма абразивного инструмента выбирается в зависимости от того, насколько сложную заготовку нужно обработать. Размер же выбирается в зависимости от размера детали. Чем она больше, тем больше требуется выбрать абразивный инструмент, чтобы более эффективно провести работу.
2. Зернистость. Фракция абразивного материала будет зависеть от требуемой обработки поверхности. Если нужно снять старый слой металла, используются диски с большими зернами. Если необходимо довести поверхность детали до готового состояния, используется мелкая фракция.
3. Твердость зёрен. При покупке круга или брусков этот параметр указывается на упаковке.
4. Размер посадочного отверстия. Оно должно соответствовать диаметру рабочей части станка.
5. Тип материала, который используется при изготовлении абразивных инструментов. Лучшим из них является алмазная крошка, с помощью которой можно обрабатывать детали из любых материалов.

Чтобы правильно выбрать абразивный круг, требуется знать маркировку. С её помощью обозначается используемый при изготовлении материал:

• сферокорунд ЭС;
• белый 22А, 23А и 24А;
• нормальные 14А и 15А, 16А;
• хромистые 32А и 33А.

Сейчас на мировом рынке стал популярен синтетический алмаз, который может маркироваться — APK, ACP, APB.

Абразивные инструменты изготавливают согласно техническим ГОСТам и установленным стандартам. Токарные станки, фрезерное и шлифовальное оборудование считаются одни целым при металлообработке.

Как выбрать шлифовальный камень,обзор маркировок
Шлифовка металла считается заключительным вариантом при обработке деталей или плоских поверхностей.

Чтобы получить готовую заготовку после финишной обработки, главное — правильно выбирать абразивные инструменты.
