Циркулярный станок своими руками: особенности конструкции, инструкция для изготовления, фото

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

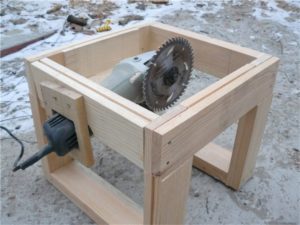

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

• лист железа;
• лист фанеры;
• брус размером 50×50 мм;
• доска размером 50×100 мм;
• стальной уголок для направляющих;
• две струбцины;
• ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

1. Шуруповёрт, электродрель.
2. Ножовка или электрический лобзик.
3. Инструменты для замеров (рулетка, угольник, линейка).
4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

• Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
• Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

• Александр Романович Чернышов
• Распечатать

Циркулярка из болгарки своими руками: как сделать самодельную циркулярную пилу по дереву, чертежи, видео

Циркулярная пила полезна, а иногда — просто необходима для домашнего мастера. Владельцы частных или дачных домов постоянно что-то ремонтируют, создают, перестраивают. Основным материалом является древесина или ее производные — фанера или ДСП, которые необходимо кроить, резать на заготовки или детали.

Приобретение ручной дисковой электропилы требует расходов, а создание стационарной циркулярки своими руками невозможно без рабочего вала и электродвигателя.

Удачным выходом из положения станет использование в качестве приводного механизма болгарки, которая снабжена посадочным местом под пильный диск, имеет собственный электродвигатель.

Понадобится лишь создание внешней оснастки, превращающей обычную УШМ в разновидность дисковой (циркулярной) пилы.

Конструкция самодельной циркулярки из болгарки

Возможны два варианта конструкции:

• Ручная дисковая пила из болгарки;
• Стационарная циркулярка.

Первый вариант предусматривает использование инструмента в качестве ручной электропилы с небольшой доработкой — сборкой и установкой упора, ограничивающего глубину проникновения диска в материал, и защищающего от рывков и резких движений. Обойтись обычной установкой пильного диска в качестве отрезного круга не получится — малейший перекос вызовет заклинивание, резкий рывок или иную опасную реакцию инструмента, которая может закончиться серьезными травмами.

Простейший способ — установка упора, который представляет собой плоскую площадку, скользящую по поверхности заготовки. Он крепится к инструменту при помощи хомутов или на болтовое соединение в отверстие для установки рукоятки. Некоторые мастера делают площадку из металлических уголков, расположенных по обе стороны диска на небольшом расстоянии (2-3 мм).

В любом варианте ручная циркулярная пила из болгарки слишком опасна и не позволяет хорошо контролировать линию реза из-за установленной защиты. Снимать ее ни в коем случае нельзя, так как опилки, летящие в лицо, способны стать причиной травм.

Пример циркулярной пилы

Внимание! Штатная защита, идущая в комплекте с болгаркой, для использования с пильным диском не подходит. Придется делать ее самостоятельно.

Создание стационарного варианта своими руками позволяет получить более безопасный и удобный пильный станок по дереву, обладающий практически полным функционалом обычной классической циркулярной пилы. Основным элементом такого станка служит стол, в котором сделана прорезь для диска.

С нижней стороны прикрепляется болгарка. Появляется возможность установить регулируемый упор, позволяющий настраивать ширину отрезаемых планок. В зависимости от возможностей и необходимости можно сделать приспособление для торцевания и нарезки одинаковых заготовок заданной длины.

Частота вращения вала болгарки втрое превышает предельную скорость обычного пильного диска, поэтому он быстро тупится и изнашивается.

Для создания штатного режима работы пильного диска некоторые мастера используют понижающий редуктор.

Это позволяет получить оптимальную скорость вращения, уменьшить риск перегрева и получения травм, но значительно усложняет конструкцию. Найти готовый редуктор непросто и затратно, поэтому обычно используют только болгарку.

Конструкция обычно состоит из следующих узлов:

• станина (основание);
• рабочий стол;
• двигатель и приводной вал (в нашем случае оба элемента заменяет болгарка);
• упор, предназначенный для настройки ширины отрезаемых деталей;
• скользящая по продольным направляющим площадка, позволяющая отрезать детали заданной длины (опционально, изготавливается по необходимости).

Пример циркулярного станка по дереву

Важно! Если пильный диск устанавливается непосредственно на болгарку, без понижающего редуктора, приходится использовать только высокоскоростные или твердосплавные виды, способные выдерживать сильный нагрев.

Необходимые материалы

Для изготовления самодельного станка потребуются:

• труба прямоугольного сечения, уголок стальной или алюминиевый;
• лист ДСП, плотной фанеры толщиной 12-14 мм;
• болты, гайки, шайбы;
• металлические полосы, пластины, отрезки уголка большого размера;
• сварочный аппарат с электродами;
• электродрель или сверлильный станок;
• болгарка;
• пильный диск;
• соединительные провода, кнопка включения/отключения.

Нож из диска циркулярной пилы своими руками

Сделав нож из пилы своими руками, можно получить в свое распоряжение режущее приспособление, у которого эксплуатационные характеристики намного лучше, чем у заводских аналогов.

Делая нож своими руками, ему придают именно ту форму, которая больше всего устраивает мастера. Фабричные ножи красивы, но не всегда надежны.

Нет никакой гарантии, что они не подведут в самый ответственный момент.

Самодельный нож из диска, ножовки по дереву или из пилы по металлу прослужат много лет независимо от условий хранения и пользования. Рассмотрим, как сделать нож из металлических деталей фабричного производства, что для этого нужно и на что следует обратить особое внимание.

Инструменты и материалы

Сырьем для изготовления самодельного ножа может быть любая новая или старая режущая деталь из закаленной стали. В качестве заготовки лучше использовать режущие диски по металлу, полотна ручных и маятниковых пил. Неплохим вариантом является старая бензопила. Из ее цепи можно выковать и выточить клинок, по своему качеству и внешнему виду не уступающий знаменитой дамасской стали.

Для того чтобы изготовить нож своими руками, потребуется такое оборудование и материалы:

• болгарка;
• точильный станок;
• электрическая дрель;
• линейка;
• молоток;
• наждачная бумага;
• бруски для заточки;
• напильники;
• керн;
• эпоксидный клей;
• медная проволока;
• маркер;
• ведро с водой.

Отдельно нужно продумать вопрос с рукояткой. Готовое изделие должно удобно лежать в руке.

Для изготовления ручки лучше использовать:

• цветной металл (медь, бронза, латунь, серебро);
• дерево (дуб, ольха, береза);
• органическое стекло (плексиглас, поликарбонат).

Сырье для рукоятки должно быть целым, без следов трещин, гнили и прочих дефектов.

Правила работы с металлом

Для того чтобы клинок был прочным и упругим, в процессе его изготовления необходимо соблюдать правила работы с металлом. Они заключаются в следующем:

1. Заготовки не должны иметь видимых и скрытых повреждений. Перед тем как сделать нож, заготовки необходимо осмотреть и простучать. Цельная деталь звучит звонко, а дефектная глухо.
2. При проектировании формы клинка необходимо избегать углов. В таких местах сталь может сломаться. Все переходы должны быть плавными, без изломов. Срезы обуха, рукоятки и предохранителя должны быть сточены под прямым углом.
3. При выпиливании и затачивании нельзя перегревать сталь. Это приводит к уменьшению ее прочности. Перегретый клинок становится хрупким или мягким. Во время обработки заготовку нужно постоянно охлаждать, полностью погружая ее в ведро с холодной водой.
4. Делая нож из полотна пилы, нужно помнить, что это изделие уже прошло цикл закаливания. Фабричные пилы приспособлены для работы с самыми твердыми сплавами. Если не перегреть полотно в процессе вытачивания и отделки, то закаливать его не придется.

Хвостовик клинка нельзя делать слишком тонким. Именно на эту часть изделия будет приходиться самая большая нагрузка.

Изготовление ножа из полотна

Если полотно большое и не имеет сильного износа, то из него можно сделать несколько клинков разного назначения. Потраченные силы и время того стоят.

Нож из циркулярной пилы своими руками делается в такой последовательности:

1. На полотно прикладывается лекало, намечаются контуры клинка. Поверх маркера керном наносятся царапины или точечные линии. Так рисунок не сотрется при выпиливании заготовки и ее подгонке под нужную форму.
2. Из диска циркулярной пилы выпиливаются заготовки. Для этого лучше использовать болгарку с диском по металлу. Следует оставлять запас 2 мм от контура. Это нужно для того, чтобы убрать сожженный болгаркой материал. Если болгарки под руками нет, то выточить заготовку можно с помощью тисков, молотка и зубила или ножовки по металлу.
3. На точильном станке стачивается все лишнее. На этот процесс придется потратить много времени, чтобы не перекалить сталь. Чтобы этого не допустить, заготовку нужно регулярно опускать в воду до полного остывания.
4. Намечается лезвие. Здесь нужно быть внимательным, чтобы сохранить контур ножа, не спалить его и выдержать угол 20º.
5. Выравниваются все прямые участки. Это удобно делать, прикладывая заготовку к боковой части точильного круга. Переходам придается округлая форма.
6. Деталь очищается от заусенец. Проводится шлифовка и полировка клинка. Для этого используется несколько сменных кругов на точильном станке.

Отдельно следует остановиться на том, как делается ручка. Если используется древесина, то берется монолитный фрагмент, в котором делается продольный пропил и сквозные отверстия.

После этого болванка насаживается на клинок, в нем намечаются отверстия для крепежа. Фиксация рукоятки на клинке производится с помощью заклепок или болтов с гайками.

В случае с болтовым соединением шляпки метизов утапливаются в древесине и заливаются эпоксидным клеем.

:  Как выбрать охотничий нож

После закрепления на клинке, рукоятки обтачиваются до тех пор, пока не приобретут необходимую форму и гладкость.

Нож из цепи от бензопилы

Цепи от пил изготовлены из качественного сплава, который отлично переносит длительное трение и высокую температуру.

Процесс изготовления клинка длительный и трудоемкий, но в результате выходит красивый, уникальный и очень прочный нож. Для работы потребуется тяжелая наковальня, мангал и древесный уголь.

Чтобы легче было обращаться с раскаленной заготовкой, необходимо приобрести кузнечные щипцы.

Изготовление клинка из цепи от бензопилы нужно проводить в такой последовательности:

1. Подготовить одежду и рукавицы из плотной ткани и защитную маску. Засыпать древесный уголь в очаг и поджечь его с помощью специальной жидкости.
2. Сложить заготовку из цельного куска цепи. В том месте, где будет рукоятка, можно добавить несколько отрезков от цепи. Следует помнить, что результатом работы должно стать единое монолитное изделие. Отдельно рукоятка к ножу не делается.
3. Положить заготовку на угли. Обеспечить приток воздуха, чтобы поднять температуру. Дождаться, пока сталь не приобретет темно-красный цвет. В таком состоянии она становится ковкой, не теряя качественных характеристик.
4. Достать раскаленную цепь из огня и уложить ее на наковальню. Несколькими сильными ударами сплющить ее так, чтобы звенья сплавились между собой, превратившись в единую монолитную деталь.
5. Поэтапно, нагревая заготовку в печи и придавая ей молотом нужную форму, выковать нож, у которого обозначена рукоятка и клинок. После остывания заготовки провести ее заточку и полировку.
6. Провести закаливание изделия. Для этого его нужно снова раскалить докрасна и опустить в холодную воду. После этого можно провести отделку ножа. Для этого используется кислота и гравировальная машина. Готовый клинок снова полируется и отмывается в теплом мыльном растворе.

Нож из пилы своими руками

Первые режущие инструменты, изготавливаемые человеком, были сделаны из камня. Предки современных ножей были весьма хрупкими и требовали очень много времени и труда на изготовление. Металлический клинок лишён этих главных недостатков. Сталь обрабатывается сравнительно легко и имеет хорошие физические характеристики.

Изготовление ручной или стационарной циркулярной пилы своими руками

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом.

Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками.

Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату.

Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска.

При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое.

В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления.

Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора.

Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая.

Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов.

К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании.

Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами.

Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила.

Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск.

Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

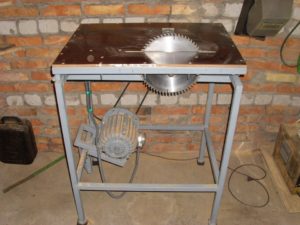

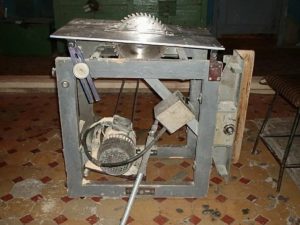

Стационарный станок

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей.

В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство.

Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

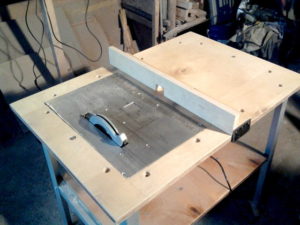

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей.

Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной. Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт.

Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы.

Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола.

Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов.

Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании.

Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака.

Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму.

Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска.

Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей.

В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям.

Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.

Как сделать пилу — пошаговое описание создания миниатюрной циркулярной пилы своими руками (100 фото и видео)

Не бывает много древесины, бывает мало станков для ее распила. А поскольку последние обходятся достаточно дорого, умельцы порой изготавливают их самостоятельно, используя в качестве рабочей базы электрические инструменты и расходные материалы.

Результат такого мастерства себя оправдывает и вот, в Интернете уже есть много видео изготовления разных пил – торцовочной, ленточной, циркулярной и т.д.

Изготовление ручной пилы

Прежде чем начинать разбор изготовления сложных конструкций для распила древесины, будет неплохо понять, как сделать ручную пилу. Это изделие представляет собой инструмент в виде:

• Хвостового полотна с зубьями и рукоятью;
• Цепной пилы, работающей за счет электричества или бензина.

Первую изготовить можно из углеродной стали У7 или У8 и деревянного бруска. Также углеродную сталь может заменить изношенный диск, но тогда «хвост» получится коротким.

• На листе металла чертится заготовка;
• На расстоянии 5 мм от линий заготовка штампуется керном или сверлится для образования множества отверстий;
• Между отверстиями происходит резка металла зубилом;
• Заготовка отделяется от листа для разметки зубьев;
• Между зубьями нужно создать прорези, чтобы готовые «остряки» можно было погнуть в разные стороны при помощи пассатижи;
• Из бруска вырезается и полируется рукоятка для последующего крепежа к хвосту.

Если надо сделать ручную бензо- или электропилу, то в качестве рабочего механизма берется болгарка.

У последней заменяется защитный кожух на приваренные друг к другу полукруг с носом под цепь, которую остается только посадить на указанную плоскость.

Изготовление дисковой пилы

От простого переходим к сложному – делаем дисковую пилу, которая представляет собой ручной инструмент с режущим диском.

Большие объемы древесины требуют фиксации диска для более аккуратного распила. Поэтому из дисковой пилы выгодно делать пилораму:

На устойчивом металлическом каркасе под стол надо прорезать в МДФ-полотне линию для выхода режущей основы наружу и отверстия под крепеж непосредственно пилы (диск должен располагаться перпендикулярно боковой стороне будущей столешницы).

После крепления дисковой пилы к столешнице к последней с внешней стороны остается прикрепить Т-образное изделие из двух деревянных досок (длинная доска располагается вдоль выступающего наружу круга для плавной подачи заготовки «под нож», короткая доска – крепится к торцу стола и придает Т-образному фиксатору дополнительную жесткость).

Остается только взять в руки толкатель заготовок, запустить электромотор пилы и приняться за работу.

Изготовление торцовочной пилы

Торцовочная пила представляет собой дисковую пилу с направляющими, т.е. шиной. Последняя крепится к платформе и позволяет пиле разрезать из древесины сложные конфигурации.

Поэтому вопрос как сделать торцовочную пилу всегда актуален.

Он решается следующим способом:

• Из дерева изготавливается ДСП-мостик-подставка под направляющие;
• В полотне подставки делается прорезь под пилу, а по бокам крепятся шины;
• Между шинами вставляется дисковая пила;
• Платформа крепится к ДСП-полукругу, который служит фиксатором и регулятором положения заготовок.

Теперь ручной инструмент может ровно двигать вдоль одной оси, что делает возможным качественный и уникальный распил.

Циркулярная пила с нуля

Еще один распространенный способ изготовления циркулярной пилорамы основывается на использовании бывшего в употреблении коллекторного двигателя переменного тока, режущего диска, столешницы, профильной трубы и т.д.

Данная конструкция сродни той, что была приведена ранее (см. «Изготовление дисковой пилы»). Но есть одно «НО» – надо предусмотреть вал и ремень для передачи вращения от мотора к диску.

Ответом на этот вопрос будет – использование тяжелых материалов в качестве несущей основы, крепеж профильной трубы для ровной подачи заготовок, надежное крепление всех узлов одного самодельного станка.

Изготовление ленточной пилы

В отличие от предыдущих станков ленточный механизм расположен над столешницей. Тонкая режущая часть позволяет обводить заготовку вокруг себя для создания округлых разрезов.

Наиболее приемлемым решением как сделать ленточную пилу считается сборка, которая потребует:

• Распила профильной трубы для создания выступающего над столешницей крана с носиком под ленточную пилу;
• Верстак для крепления вышесказанного крана;
• Электродвигатель для передачи электрической энергии в механическую;
• Ременной вал и ремень для передачи вращения от мотора к ленточной пиле;
• Шкивы и втулки для натягивания замкнутой пилы.

Станок должен располагаться отдельно для свободного прохода и маневрирования вокруг режущей основы.

Если нет профильной трубы для создания крана, то можно ограничиться крепкими деревянными брусками из дуба или бука. Но для такого станка уже лучше использовать мотор малой мощности, чтобы снизить вероятность вибраций и излома каркаса.

Перед поиском необходимых деталей и их сборкой рекомендуется посмотреть несколько видео, как сделать пилу, чтобы найти готовые чертежи тематической конструкции или для начала хотя бы иметь визуальное представление о ней.

Фото советы как сделать пилу

Вам понравилась статья? Поделитесь 😉
