Циркулярная пила стационарная своими руками

Как сделать стационарную циркулярную пилу своими руками

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало.

Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

• Особенности циркулярной пилы
• Как сделать циркулярную пилу своими руками?
• Настольная циркулярная пила
• Полноценная стационарная минициркулярка
• Изготовление ручки для циркулярной пилы
• Изготовление настольного инструмента
• Необходимые инструменты при сборе циркулярки
• Поэтапная сборка циркулярки своими руками
• Заключение

Особенности циркулярной пилы

В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

• роспуск древесины;
• обработка и получение одинакового размера планок, досок и реек;
• создание соединений на досках;
• получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

• сверление;
• заточка;
• шлифование;
• пиление;
• строгание.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным.

Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали.

В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам.

Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки.

Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

• посередине;
• на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

• рукоять, на которой находится шкала регулировки;
• регулировочную штангу с заранее установленными фиксирующими гайками;
• направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

1. На шкалу рабочей плиты следует нанести условное обозначение «0».
2. Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
3. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
4. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы.

После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного.

Если следовать всем рекомендациям, заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто.

В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

о

Стационарная циркулярная пила своими руками. Подробная инструкция

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

• для продольного роспуска древесины;
• для обрезки краев не обрезной доски для получения ровных сторон;
• для получения одинаковых по размерам планок, реек, досок;
• для выборки части доски (четверти) для создания плотного соединения досок в щит.
• в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;
2. шлифования;
3. строгания;
4. сверления;
5. заточки инструмента.

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

• усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;
• усовершенствование промышленно изготовленного инструмента под особенности применения;
• сборка станка из отдельных элементов – вала, двигателя, станины;
• самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилы будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы,  основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

Полноценная стационарная циркулярка

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка  необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие.

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

• на краю через раму станка;
• посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

• созданием подъемного механизма рабочей плиты;
• созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

1. направляющих по которым происходит движение каретки с валом и двигателем;
2. регулировочной штанги с фиксирующими гайками;
3.  рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Необходимые инструменты и материалы

Для правильного и надежного соединения деталей, создания жесткой  конструкции, способной выдерживать большие нагрузки понадобятся:

• инструменты:
• болгарка с отрезными кругами;
• сварочный аппарат;
• молоток;
• дрель с набором сверл;
• разметочный инструмент – рулетка, метр, угольник, чертилка, керн;
• расходные материалы – электроды, щетки по металлу;
• струбцины, тиски
• материалы:
• уголки металлические или профильная труба;
• металлический лист для рабочей плиты;
• болты, шайбы, гайки, шпильки;
• полоса металлическая;
• доски из дерева твердых пород;

Технология сборки стационарной установки циркулярки

Для создания подобного инструмента рекомендуется проводить работы в следующей последовательности:

• создание рабочего эскиза, общего и детализованных чертежей;
• разметка основных элементов;
• нарезание заготовок;
• сборка каркаса станка;
• разметка и выпиливание прорезей и отверстий в рабочей плите;
• установка двигателя, вала, подъемного механизма;
• установка электропроводки;
• изготовление дополнительного оборудования.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

• электрорубанка;
• ручного фрезера;
• электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

Циркулярка своими руками

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства.

Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

Для циркулярки можно использовать двигатель стиральной машиныИзготовление стола для циркулярной пилы

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками.

Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску.

Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла.

Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба.

Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи.

Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска.

Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Схема сборки стола для циркуляркиСхема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал.

Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа.

Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы.

Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место.

Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД.

Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт.

Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску.

Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска.

Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу.

Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева.

Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать пилу-циркулярку своими руками в домашних условиях: варианты сборки ручных и стационарных моделей

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками делается из следующих элементов:

• уголок из крепкой стали;
• прямоугольная профильная труба;
• двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату.

В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска.

С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное.

Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила.

К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок.

Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка.

Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

• Такое оборудование позволяет делать более качественные и глубокие распилы.
• Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

Как сделать самодельную циркулярку своими руками

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска.

Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

Проектирование стола для циркулярной пилы

Схема стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Стол для циркулярной пилы

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

• мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
• глубина пропила. Зависит от геометрических параметров диска;
• частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
• месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

• упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
• пазы для упора. Они фрезеруются на поверхности столешницы;
• измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
• струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки.

Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места.

Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дополнительно можно сделать блок изменения положения диска относительно плоскости стола. Таким образом можно регулировать глубину распила.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

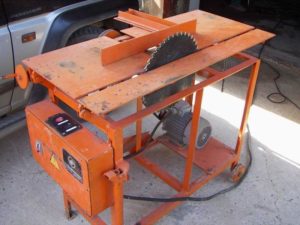

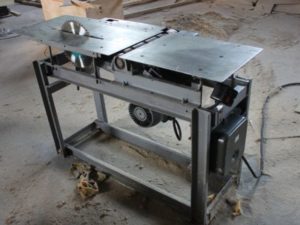

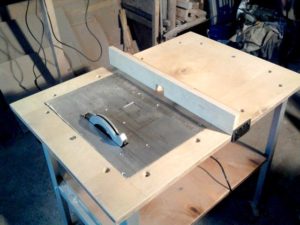

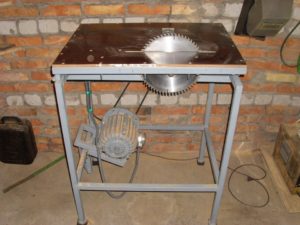

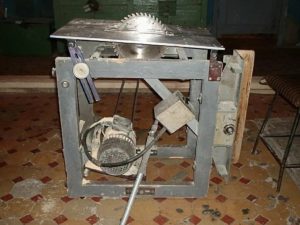

Примеры чертежей и самодельных конструкций
