Деревообрабатывающий станок из дрели. При наличии умелых рук и материала, токарный станок из дрели можно изготовить за выходные

Каких только приспособлений не делали из обыкновенной ручной дрели! Этот электроинструмент настолько универсален, что можно сэкономить на покупке нескольких ручных обрабатывающих станков.

Рассмотрим специализированный вариант применения электродрели – токарный станок

Сразу оговоримся – существуют промышленные образцы, которые продаются в магазинах электрооборудования.
Потратив определенную сумму денег, вы можете приобрести готовый экземпляр и заниматься обработкой деревянный и металлических изделий в условиях домашней мастерской. Но отечественные Кулибины не ищут легких путей, и норовят изготовить самодельный станок из подручных материалов.

Примитивный токарный станок из дрели

Надо сказать, что несмотря на кажущуюся сложность – это одно из самых доступных в изготовлении приспособлений. Технологический уровень конструкции неограничен, и определяется материалами, которые вам удалось найти.

Для начала разберем, из чего состоит простейший токарный станок

Чертеж для изготовления самодельного токарного станка

1. Станина.

Является основой любого стационарного электроинструмента. Она определяет взаимное расположение основных частей станка, и обеспечивает устойчивость конструкции.

Если станина достаточно массивна и обладает собственными ножками – инструмент устанавливается на полу и фактически становится стационарным.

Компактная станина крепится на стол или верстак, и тогда станок можно легко перенести в любое удобное место.

2. Передняя бабка.

Ответственный узел, на котором крепится шпиндель или патрон с вращающим приводом. Как правило, в компактных моделях этот узел может перемещаться по станине, но только для настроек взаимного расположения компонентов станка или центровки. При работе передняя бабка должна быть надежно зафиксирована. На крупных стационарных токарных станках эта часть вообще является единым целым со станиной.

3. Задняя бабка.

Подвижный узел, обеспечивающий прижим заготовки к шпинделю (патрону). Главный принцип – идеальная соосность с передней бабкой. Этот компонент станка должен свободно перемещаться по станине, позволяя установить заготовку любой длины. Правильно выполненная задняя бабка имеет точную регулировку упорного конуса. После фиксации узла можно подогнать усилие прижима.

4. Подручник.

Выполняет роль суппорта токарного станка. На компактном устройстве является упором для резцов, удерживаемых в руках оператора. Должен иметь возможность перемещения по станине и надежно фиксироваться в рабочем положении.

ВАЖНО! Передняя и задняя бабка имеют одну степень свободы – перемещение происходит вдоль оси вращения заготовки. Подручник должен перемещаться как вдоль, так и поперек оси.

Это необходимо для того, чтобы рычаг резца от подручника до обрабатываемой детали был как можно короче. В противном случае его может просто вырвать из рук, что приведет к травме и порче заготовки.

Как изготовить токарный станок своими руками?

При наличии универсального верстака с ровной и прочной столешницей, можно обойтись без станины. В этом случае дрель при помощи струбцины с хомутом фиксируется на столе за шейку. Эта конструкция объединяет в себе и переднюю бабку, и привод вращения.

Вариант крепления дрели к столешнице

Напротив патрона, соосно устанавливается упор, играющий роль задней бабки. Его можно изготовить буквально из пары брусков и сточенного под конус регулировочного винта. Крепить приспособление можно струбциной. Если заготовка не очень массивная, такая конструкция вполне работоспособна.

Упор для центровки заготовки по оси

Подручником может стать брусок подходящего размера, опять же закрепленный струбциной.
При наличии времени и материала – можно изготовить простой станок по дереву, размещенный на импровизированной станине.

Элементарный токарный станок из фанеры и нескольких брусков

На таком приспособлении можно вытачивать ручки для инструмента или дверей, набалдашники и балясины для перил, а так же другие декоративные элементы из дерева.

ВАЖНО! При изготовлении любой из описанных конструкций, необходимо взаимно отцентровать ось вращения шпинделя (патрона) и конусного упора задней бабки.

И все же, лучше изготовить токарный станок согласно правилам. Оценив запасы исходных материалов – набросайте чертеж. Размеры и форму креплений подбирают согласно имеющейся в наличии электродрели, и предполагаемых размеров изготавливаемых изделий.

Чертеж размещения инструмента и центра на станине

У вас должна получиться жесткая самостоятельная конструкция, на которой не будет меняться взаимная центровка. Станина закрепляется на столе, а все остальные компоненты слажено перемещаются относительно направляющей.
На таком станке можно обрабатывать заготовки большого диаметра, только для этого надо приобрести или изготовить план шайбу с креплением в патрон дрели.

Общий вид токарного станка

А изготовить цилиндрические изделия из алюминиевых сплавов, бронзы или латуни – запросто. Если вы будете работать надфилем или наждачной бумагой, обернутой вокруг бруска – можно обойтись подручником.

Для работы с настоящими резцами необходимо будет изготовить суппорт с винтовым механизмом подачи.

Дополнительные приспособления

Перед проектированием самодельного станка, предусмотрите установку на него дополнительных устройств, расширяющих возможности. Многие домашние мастера задаются вопросом, как сделать абсолютно одинаковые изделия в нескольких экземплярах, не примеряя каждые 30 секунд шаблон. На токарный станок по дереву можно приспособить так называемый копир.

Копир из дрели

И тогда вы сможете сколько угодно раз повторять деталь по первому экземпляру. Заготовки можно красить с нанесением узоров, делать спиральные насечки. Такой станок можно использовать для намотки трансформаторов.

Как только вы запустите его в работу, моментально возникнет масса идей для повышения универсальности приспособления.

Поэтому, прежде чем приступить к реализации плана – оцените все перспективные доработки, и продумайте их на этапе составления проекта.

Электродрель потихоньку сдает свои позиции, для сверления стен по большей чвасти используются не дорогие перфораторы, а для заворачивания шурупов – шуруповерты.

Однако, старой электродрели можно дать новую жизнь превратив ее в основу токарного станка по дереву.

Токарный станок по дереву своими руками за 10 минут

В первом варианте изготавливается простой токарный станок без поддержки деревянной заготовки.

Его легко сделать своими руками, при наличии инструментов вся сборка действительно займет не более 10-15 минут вашего времени.

Посмотрите видео изготовления самодельного станка из дрели.

Однако, на таком самодельном станке из дрели можно обрабатывать только небольшие по длине заготовки.

Если ваша задача – обработка более длинных деталей, то необходимо установить заднюю бабку – она удерживает деталь с обратной стороны от дрели.

Самодельный токарный станок из дрели с двумя центрами

Такой станок можно сделать самостоятельно за чуть большее время чем предыдущий.

Зато, на нем можно изготавливать различные поделки и детали из дерева большой длины, точнее с большим соотношением длина детали к ее диаметру.

Для передачи крутящего момента от электродрели к заготовке делается специальная коронка, как на настоящем фабричном станке из магазина. Сделать ее очень просто – можно воспользоваться точилом или ножовкой, а исходным материалом служит обычная длинная гайка для шпильки.

Посмотрите видео изготовления токарного станка из дрели своими руками.

Весьма не сложные действия, не так ли?

Фактически, такие самодельные станки по дереву можно сделать на кухне или лоджии имея под рукой только саму дрель и ножовку!

Не требуется какого либо специального инструмента или материалов. Все можно приобрести на строительном рынке или зайдя в стройгипермаркет типа Оби или ЛеруаМерлен.

Конечно, желательно около станка поставить пылесос и расположить трубу так, что бы она отсасывала опилки, иначе поработав минут 15 придется тратить на уборку еще 20 минут засасывая стружку и опилки оставшиеся после работы самодельного станка.

Удачной постройки и эксплуатации!

Желание мастерить своими руками полезные вещи для интерьера квартиры можно реализовать в небольшой мастерской. Часть ее оборудования легко изготовить самостоятельно из стандартного набора обычных инструментов, которые имеются практически у каждого владельца частного дома.

Рассмотрим один из вариантов конструкции подобного приспособления. Надеемся, что наши советы помогут домашнему мастеру сделать самодельный токарный станок для обработки древесины из электрической дрели, использовать его надежно и безопасно.

На основе собственного опыта можно утверждать, что многим подросткам нравится заниматься процессом творчества на токарном станке, вытачивать из дерева простые предметы кухонной утвари, рукоятки для инструмента, а также спортивные нунчаки, матрешки и даже шахматы.

Конструкция токарного станка из дрели

Токарный станок из дрели — как сделать своими руками станок по дереву металлу видео

Ещё до появления быстроходных электрических машин токарные станки по дереву уже были.  Вращение можно было на шпиндель передать от шкива ремнями. Большое колесо вращали даже вручную.

Токарный станок из дрели, с приводом от электрического мотора стал быстроходным, но принцип работы, изобретённый несколько веков тому назад, остался прежним.

На массивной сварной раме с продуманным надёжным креплением установка может обрабатывать даже мягкий металл – медь, алюминий и подобные сплавы.

Для обработки дерева и пластика можно сделать простую конструкцию, которую легче припрятать в укромный уголок даже в квартире.

На схеме изображён самодельный токарный станок по дереву из дрели. На устойчивой платформе с осевым сквозным шлицом, выполненным любым удобным способом, устанавливается оснастка. Плита, закрепленная на подходящей конструкции, называется станиной. Это основа будущего станка. Размер станины зависит от длины заготовок, и места для размещения рабочих узлов:

• передней бабки или ведущего центра;
• задней бабки;
• суппорта или подручника.

Если двигатель, обеспечивающий вращение ведущей части используется в виде дрели, то инструмент должен быть жёстко закреплён специальными хомутами. В патрон вставляется держак в виде планшайбы, с помощью которой крепится торец заготовки. У передней бабки может быть одна свобода движения – вдоль оси.

Центр задней бабки и передней находятся на одной высоте над станиной и по оси. Точность установки важна и контролируется по отношению к шлицу на плоскости стола. Задняя бабка обязательно имеет одну степень свободы. Вставленная заготовка между центрами зажимается, и после этого задний узел фиксируется.

Подручником называют среднюю вставку, которая закрепляется под заготовкой. В неё слетают опилки, но основное назначение узла – подставка для опоры резака с рабочей стороны.

Упор должен иметь свободу перемещения перпендикулярно продольной оси, его убирают, когда устанавливается заготовка.

Подручник ещё и потому регулируется вертикально, он должен быть как можно ближе к обрабатываемой поверхности, чтобы токарный резец упирался в ребро. При большом рычаге трудно удержать инструмент и его может вырвать с серьёзными последствиями. При вытачивании конусных поверхностей подручник устанавливают пол углом, параллельно конусу.

Токарный станок из дрели с коллекторным двигателем не совсем удачная конструкция. Без постоянной нагрузки мотор набирает скорость, идёт «вразнос». Поэтому предусмотрен электронный блок для поддерживания постоянной скорости вращения. Если такого устройства нет, в целях безопасности устанавливается редуктор.

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость.

Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел.

На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины.

Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства.

Задняя бабка

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Общий вид станка Крепление дрели Задняя бабка Крепление опорной площадки Вид в сборе с обрабатываемой деталью использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом.

Создадим станок своими руками

Токарные станки, в которых в качестве привода используется электрическая дрель, выпускаются и в промышленных условиях. Такие устройства несложно найти на современном рынке. Самостоятельно изготавливают токарный станок из дрели для того, чтобы сэкономить, поскольку стоит такое серийное оборудование недешево.

Затратив совсем немного времени и подобрав для изготовления такого устройства комплектующие, многие из которых, скорее всего, просто пылятся в вашей мастерской, вы получите в свое распоряжение станок, позволяющий выполнять токарную обработку заготовок из древесины и даже металла.

Сделать станок из дрели своими руками при кажущейся сложности его конструкции не составит большого труда для большинства домашних умельцев. При этом функциональные возможности этого устройства будут во многом зависеть от того, какие материалы и комплектующие вы подберете.

На прочном устойчивом основании типа верстака крепится токарная приставка для дрели, представляющая переднюю бабку. Она должна создать условия для установки шпинделя так, чтобы отверстия с задней частью были соосными. Как пример создания основы можно воспользоваться чертежами предложенных узлов.

Электрическая дрель, которая одновременно служит передней бабкой и электрическим приводом вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента. Однако можно выполнить крепление дрели на возвышенности над станиной, и тогда вторая точка крепления поднимается на такую же высоту.

Каждая работа требует определённой мощности оборудования. Поэтому для создания щахматных фигурок нужен миниатюрный станок, а чтобы создать фигурную облицовку буфета размеры станины и энергетический привод будут иметь другие параметры.

На практике для обработки металла применяется более монументальное оборудование.

Важно иметь сварную устойчивую станину, так как усилия при воздействии на вращающийся металлический стержень значительно больше. Упор на станке идёт на надёжный, передвигающийся винтом, суппорт.

Точкой опоры для резака служит именно он.  Основательное крепление дрели хомутами создаёт надёжный узел крепления заготовки в патроне.

На токарном станке из дрели своими руками допустимо работать с малыми заготовками из мягких сортов металла. Материал обрабатывают с помощью щадящих методов – напильником, надфилем, наждачной бумагой.

Если необходимо работать по глубокой обработке, для создания профиля резцами, необходим регулируемый суппорт.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью.

В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления.

Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки.

Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус.

Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками.

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам.

В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа.

За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Станок в сборе Станина Крепление дрели к станине Конструкция задней бабки Фиксатор для заготовок из дерева Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок.

Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим.

Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Самодельный токарный станок из дрели

Я всегда хотел иметь токарный станок по дереву, но у меня не так много места в моей мастерской, поэтому я решил построить его сам, используя свою дрель. Для этого я использовал переходник для углового сверления и после многих испытаний у меня получилось.

Преимущество адаптера углового сверла заключается в отсутствии бокового напряжения на подшипниках сверлильного станка.

с подробной инструкцией вы найдете внизу статьи!

Шаг 1: Материал и Инструменты

материалы

• Угловая дрель
• Деревянный стержень
• Буковый брус
• Сосновый брус
• Элондо (африканское дерево)
• Металлический стержень с резьбой (10 мм)
• Titebond Клей классический для древесина
• Воск Вуд
• Эпоксидный клей
• Деревянные вставки (с резьбой)
• Листовая латунь
• Винт с двойной резьбой (2)

инструменты

• Японская пила
• Блочная плоскость
• Штангенциркуль Mitutoyo
• Датчик Веритас
• Долото
• Хомуты
• Сверлильный станок
• Шлифовальная бумага
• Сверла Форстнер

Шаг 2: Токарный станок

Прежде всего, я начал с платформы для токарного станка. Для этого я использовал древесину Элондо, тип африканской древесины, из-за ее твердости. Я разрезал 2 куска (50 см х 9 см х 2 см)

Шаг 3: Передняя бабка и Задняя бабка

Для этих двух частей токарного станка я использовал сосновое дерево, получая два равных куска по 25 см х 9 см х 6,5 см. Для присоединения их к ложе токарного станка я сделал шплинт.

На данный момент я не исправляю ни одну из упомянутых частей, чтобы иметь возможность продолжать работать с ними более комфортно.

Шаг 4: Введение углового сверла в переднюю бабку

Чтобы вставить угловую дрель в сосновую древесину, я измеряю ее диаметры и отмечаю древесину для ее сверления. Мы должны установить угловую дрель, как можно прямее в дереве. Эта задача очень важна, потому что будет сильное биение при отклонение больше 1 см.

Я делаю небольшие боковые надрезы на дереве, чтобы придать ему более привлекательный вид.

Шаг 5: Присоединение

Для соединения я использую клей для дерева, а чтобы придать ему еще больше прочности, я укрепляю его деревянными штифтами.

Шаг 6: Фиксация углового сверла

Чтобы закрепить угловое сверло на дереве, я использую листовую латунь, просверлив на нем четыре отверстия и прикрутив к дереву.

Шаг 7: Маховик задней бабки

Мы ищем центр между передней и задней бабкой с помощью сверла. Найдя, мы делаем отверстие, в которое введем металлический стержень с резьбой (10 мм). Мы заострили его с одного конца металлической пилкой.

Чтобы резьбовые стержни врезались в дерево, я вставляю деревянную вставку (с резьбой).

Наконец, когда кусок бука придает ему восьмиугольную форму, я использую его как маховик.

Шаг 8: Деревянные ручки

Для этого проекта я использовал две деревянные ручки, которые очень легко сделать.

Мы должны сделать два круга и разделить их поровну между 6 частями. Затем мы сверлим эти 6 отмеченных точек и, наконец, обрежем окружность пилой.

Чтобы придать ему более приятный вид, мы шлифуем кусок и, наконец, вставляем в дерево деревянную вставку (с резьбой).

Шаг 9: Задняя бабка

Отрежьте 3 см в нижней части задней бабки и просверлите центр.

Вставьте винт с двойной резьбой и привинтите одну из деревянных ручек к станине токарного станка. Эта система поможет нам отрегулировать расстояние в зависимости от части, которую мы собираемся обработать.

Результат был очень хорошим, так как он предлагает очень большое сопротивление и силу.

Шаг 10: Основа инструмента

Используя кусок сосновой древесины, отметьте внутреннюю толщину станины токарного станка и обрежьте излишки.

Рассчитайте центр куска и просверлите отверстие, куда мы вставляем винт с двойной резьбой, стараясь быть как можно более точным. Я сделал это своим сверлильным станком, и результат был идеальным.

Я сделал это с бука. Отметьте центральную линию, и сначала с помощью сверла, а затем с помощью зубила сделаем центральную направляющую, по которой двунитый винт будет скользить.

Шаг 10: Люнет Инструмента

Мы режем кусок бука (11 см х 3 см х 2 см) и с одной стороны с помощью плоскости блока делаем угол приблизительно 15º.

Отметьте центр на противоположной стороне созданного угла и введите деревянный стержень, образующий идеальный угол 90º.

Наконец, чтобы сделать его более устойчивым к эрозии, я положил латунный лист, закрепленный двухсторонней лентой.

Шаг 12: Итог

После нескольких тестов я очень доволен результатом. Он не занимает много места в мастерской и это огромный плюс!

-Урок

Делаем токарный станок по дереву: чертежи, корпус, передняя и задняя бабки

Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.

Возможности станка

схема самодельного токарного станка

У станка из дрели существует множество применений кроме токарных работ:

• закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
• под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
• с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
• если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.

Корпус и передняя бабка

Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.

К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.

Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.

Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8.

Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6.

С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке.

Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку.

Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.

Закрепление заготовки

работа на самодельном станке

Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.

Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.

Рекомендуемый инструмент

Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:

• обдирочные или полукруглые для подготовительных работ;
• плоские для чистовой отделки;
• отрезные и подрезные.

Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.

Советы по работе

• Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
• Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
• Окончательной формы добиваются за несколько подходов.
• Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
• Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.

Примеры чертежей и станков

ролик о том, как сделать станок:

Токарный станок из дрели своими руками

Домашняя мастерская, вне зависимости от того, расположена она в гараже, или на лоджии, постепенно заполняется разнообразным инструментом.

Разумеется, домашнему мастеру хочется иметь полный набор оборудования, позволяющего изготовить любую деталь. Однако приходится постоянно искать компромиссы между своими «хотелками» и реальным семейным бюджетом.

Поэтому, при наличии времени и умения, можно изготовить достаточно сложные инструменты самостоятельно, имея базовые агрегаты. Таким универсальным донором обычно становится обычная электродрель (шуруповерт).

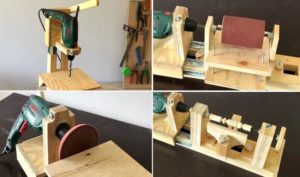

Вот несколько примеров, что можно сделать на ее базе:

• полноценный сверлильный станок;
• точило (в том числе с абразивными дисками);
• стационарная шлифовальная машина;
• настольный фрезер;
• токарный станок.

На последнем пункте остановимся подробнее.

Устройство токарного станка

Вне зависимости от размера, этот агрегат состоит из обязательного набора узлов:

1. Электродвигатель с редуктором или регулятором оборотов: весь комплекс называется передняя бабка.
2. Шпиндель, план-шайба, или зажимной патрон ля обрабатываемой заготовки.
3. Держатель для резцов, или опорная площадка, если режущий инструмент удерживается руками.
4. Опорная ось для заготовки (так называемая задняя бабка). С ее помощью крепится свободный конец заготовки, если он достаточно длинный.

Все эти элементы располагаются на станине, либо крепятся непосредственно к столешнице верстака.

Каждый из этих узлов можно либо недорого приобрести, либо изготовить самостоятельно. Исключение составляет силовая установка. Это должен быть не просто электромотор с блоком питания. Он должен обеспечивать надежную фиксацию заготовки (возможность крепления шпинделя), и обязательно иметь регулятор оборотов.

Его надо покупать, либо существенно модернизировать имеющийся двигатель от старого бытового устройства (пылесос, стиральная машинка, и пр.) Однако, если речь идет о простеньком агрегате, на котором преимущественно обрабатываются деревянные заготовки, можно обойтись готовым электроинструментом.

В самом деле, дрель, либо оборотистый шуруповерт, всегда под рукой. Практически 100% инструмента оборудованы регулятором оборотов, а также имеют реверс (что может быть полезно при обработке заготовок). Остается решить несложную задачу: прочно закрепить инструмент на станине или верстаке.

К тому же, все элементы конструкции должны быть отцентрованы и подогнаны по высоте друг относительно друга. Поэтому каждый узел, включая крепление дрели, лучше изготовить самостоятельно.

Практические примеры самодельного токарного станка, с учетом рекомендаций, изложенных выше

Начнем с простейшего варианта, который изготавливается за один выходной день практически без финансовых затрат (дрель уже есть, ее стоимость не учитывается).

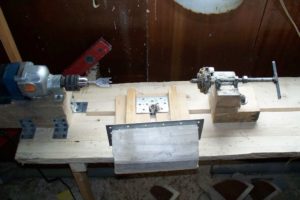

Набор заготовок на иллюстрации: собственно инструмент, несколько деревянных заготовок, крепежные элементы.

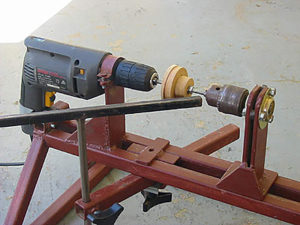

Самый ответственный момент – это соосность вала дрели с опорным наконечником импровизированной задней бабки. Поэтому измерения производим с точностью до миллиметра.

Поскольку станок будет не очень габаритным, располагаем его на станине из толстой фанеры. Держатель для шейки дрели также вырезаем из фанеры, причем зажимной хомут не обязателен. Достаточно будет фиксирующего винта. Размещаем узлы на станине:

Шпиндель не обязателен: тонкие заготовки можно зажимать в штатном патроне дрели, а для более объемных деталей изготавливается импровизированная план шайба.

На таком станке можно с легкостью обрабатывать деревянные болванки, а также заготовки из композитных материалов: текстолит, и пр.

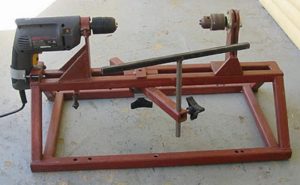

Используя аналогичные материалы (лучше прочной многослойной фанеры только толстый текстолит), можно изготовить более сложный с точки зрения настроек станок.

Совет: Учитывая невысокую жесткость самодельной конструкции, необходимо максимально подготовить болванку с точки зрения осевой симметрии.

Учитывая возможность точной подгонки узлов под конкретную дрель, можно выполнить крепление максимально щадящим для самого инструмента. Например, вентиляционные отверстия не должны быть закрытыми.

Упор для резцов (даже при условии, что они будут держаться в руках), выполняется подвижным. Причем как по горизонтали, так и по вертикали. В процессе обработки болванка становится тоньше, можно придвигать опорную поверхность к детали.

Задняя бабка по вертикали не регулируется, это логично. А по горизонтали выполняется грубая настройка (придвигается опора), и точная настройка с помощью винта.

Главный принцип любой подобной конструкции – вы не теряете безвозвратно сам электроинструмент. То есть, дрель можно в любой момент демонтировать и пользоваться ей по назначению.

Итог

Сложность конструкции регулируется по задачам, которые предстоит выполнять. Можно выполнить ее настолько прочной и точной, что это позволит обрабатывать даже мягкие металлы. В любом случае, руководствуемся принципом целесообразности.

Если предел сложности заготовок, это цилиндрические ручки для двери – можно упростить станок до обычной струбцины, которая прижимает корпус дрели к столу.

Брусок в качестве опорной площадки, и стамеска вместо резца.

Разбираемся в конструктивных особенностях оборудования

Для начала разберем, из чего же состоит простейший токарный станок. Главными элементами токарного станка выступают:

• Станина.
• Передняя бабка.
• Задняя бабка.
• Подручник(суппорт).

Станиной называется основание, посредством которого осуществляется крепление составных частей. Благодаря станине, обеспечивается устойчивость всего токарного станка. Станина на переносных станках имеет легкий вес, благодаря чему ее можно легко переставлять на другое место.

Передней бабкой именуется такой элемент, с помощью которого осуществляется фиксирование и вращение детали. Крепится же заготовка к патрону, который располагается в шпинделе. Передняя бабка может двигаться по станине, что осуществляется для центрирования и настройки взаиморасположения деталей.

Задней бабкой называется подвижный узел, посредством которого выполняется фиксирование и прижимание заготовки к шпинделю. Благодаря тому, что задняя бабка имеет свойство двигаться по направляющим, можно осуществлять обработку деталей разнообразной длины. Задняя бабка обязана быть соосносной со шпиндельным узлом.

1- струбцина; 2- передняя бабка; 3- подручник; 4- задняя бабка.Суппортом называется подручник, который двигается по направляющим станины, и фиксируется в рабочем состоянии для выполнения работ с заготовкой.

На небольших станках подручник играет роль упора для резцов. Режущий инструмент для обработки прижимается к опорной части, после чего придерживается вручную.

Суппорт также имеет свойство перемещаться не только в продольном, но и в поперечном направлении.

Важно знать! Если расстояние от подручника до заготовки будет большим, то это может привести к вырыванию инструмента из рук и травмированию оператора.

Из чего можно сделать токарный станок по дереву

Сделать своими руками токарный станок для обработки древесины вовсе не сложно, особенно если за дело берутся домашние умельцы. Рассмотрим, что же можно использовать в качестве вышеупомянутых элементов при изготовлении самодельного инструмента.

В качестве передней бабки можно использовать самоцентрирующийся патрон. Станину лучше изготовить из металла, так как это обеспечит надежность самодельного инструмента. Металлическими также должны быть и рабочие элементы передней и задней бабки, так как от этого зависит надежность фиксации заготовки.

Важно знать! Не следует проверять эффективность применения других материалов, кроме металла, в качестве рабочих элементов задней и передней бабки. Использование дерева или пластика может привести к тому, что заготовка на полном ходу вращения электродрели может вылететь из устройства.

Для изготовления станины прибегают к применению уголков, так как в них проще всего выполнять затяжку и крепление подвижных деталей. Не стоит забывать о соосности передней и задней бабки поэтому, для начала нужно определиться с размерами передней бабки, а затем приступать к подгону и задней. подручник также можно изготовить из стальных уголков, для чего потребуется поработать болгаркой.

Токарный станок по дереву своими руками

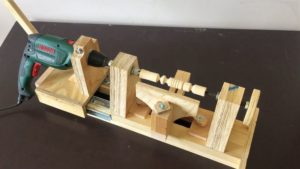

Для изготовления мини токарного станка из дрели потребуется для начала определиться со станиной. Если же в гараже имеется ровный верстак, то он вполне сойдет за станину. Электродрель, которая будет играть роль привода и передней бабки, должна надежно фиксироваться. Закрепляется она к верстаку при помощи струбцины и хомута, фиксируемого на шейной части инструмента.

Только после того, как будет зафиксирована дрель, можно приступать к изготовлению задней бабки.

Суппорт изготавливается из деревянных брусков или металлического уголка, которые должны быть надежно закреплены к верстаку. Такой простейший станок по дереву позволит вытачивать разнообразные детали из дерева.

Немаловажно уделить внимание креплению деревянной заготовки на задней бабке, так как это должна быть надежная конструкция, чтобы заготовка не вылетела при прикосновении к ней режущим инструментом (стамеска).

Варианты и чертежи изготовления самодельного станка можно найти на нашем сайте или других ресурсах, но важно помнить, что все зависит от располагаемых комплектующих деталей, которые имеются в наличии, а также от фантазии мастера.

Можно ли из дрели создать токарный станок по металлу

Из электрической дрели можно изготовить не только токарный аппарат по дереву, но и по металлу. Стандартный токарный станок по металлу представляет собой монументальное оборудование, это сделано потому что при работе с металлом все детали станка испытывают огромные нагрузки.

Если возникла необходимость изготовить станок по металлу, то важно понимать, что использовать для его создания требуется только металлические элементы(дерево просто не выдержит увеличившихся нагрузок).

Кроме того, электродрель должна быть надежно закреплена.

Использование бытовой электродрели для станка по металлу приведет к ее выходу из строя в скором времени, так же как и при продолжительной работе с деревянными заготовками.

Важно знать! Для того чтобы не приходилось одной рукой держать стамеску для обработки заготовки, а второй кнопку пуска дрели, следует изготовить специальную конструкцию в виде хомута, посредством которой можно зажать кнопку инструмента и работать. В случае необходимости, можно извлечь вилку из розетки, а уже после снимать хомут.

На токарном станке из дрели по металлу получится работать только с маленькими заготовками исключительно из мягких сортов металла(алюминий, медь, бронза) в силу больших нагрузок. Кроме того, стоит помнить, что обработка металла на таком самодельном станке снижает срок эксплуатации электродрели, даже если используется профессиональный инструмент хорошего качества.
