Гидравлический пресс с электроприводом своими руками

Как сделать очень простой и компактный гидравлический пресс из шприцов своими руками! — Сделай сам

Доброго времени суток друзья! Выношу на ваш суд сделанный мной гаражный пресс.

Для чего он нужен? Владельцу УАЗа с передней пружинной подвеской думаю не нужно объяснять, ведь там приличное количество здоровенных сайлентблоков прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное, а бежать в сервис с большими продольными рычагами (клюшками) наперевес мне совсем не улыбается. Да и люблю все делать сам по машине и в сервис ни разу не обращался пока… Вариант покупного отмел сразу т. к. за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

В общем сказано — сделано. Прикинул свои возможности и обзавелся необходимым материалом. В конструкции нет сварных соединений (все на болтах) как сварщик я не очень, да и болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобилось дрель и болгарка, сверла больших диаметров

Надежная и мощная советская дрель способная выдержать перегрузки при сверлении отверстий больших диаметров

Немного о размерах, ниже приведу полную деталировку изделия но при создании не придерживался чьих либо размеров делал под себя, свои цели и задачи.

Что мне возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или перепрессовать чулок моста, вот исходя из этих соображений и выбрал размеры агрегата.

Так же не советую делать пресс черезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса

Делаем каркас будущего пресса — 12 стандартный горячекатанный швеллер, полка 50мм

Отверстия под болты м16

Для регулировки рабочей высоты отверстия в стойках под пруток на 20мм, расстояние между отверстиями 150 мм

• При сверлении отверстий большого диаметра снизу обязательно подкладывать деревяшку, плотно поджимая ее струбцинами и очень осторожно сверлить на выходе — дури у этой дрели хватит чтоб завязать руки узлом если закусит. Пару раз все таки закусило и дрель улетела из гаража ))

Ну вот готово, сразу проверяем чтоб пруток свободно и ровно проходил в отверстия

Рабочий элемент будущего пресса — сверху будет упираться основанием домкрат а снизу шток которым будем прессовать

Шток сделал на болтиках, сменный — в качестве штока пруток на 80мм

Вид с обратной стороны (болтики впотай)

Предварительная контрольная сборка — возвратные пружины обычные дверные (продаются в хозяйственных магазинах) поставил 6 пружин с возможностью регулировки натяжения каждой в отдельности. И как оказалось с конструкцией не ошибся — все работает очень стабильно без перекосов и заеданий, легко настраивается. Мощности пружин с лихвой хватает для возврата домкрата в верхнее положение

Не имей 100 рублей а имей 100 друзей)) — приятель вырезал бензорезом на работе 2 заготовки из листа толщиной 25мм

Свозил заготовки на единственный в городе плазморезательный станок и вот что получилось — справа верхняя упорная пластина для домкрата 220 на 220 мм, слева некое подобие заводской прессовальной матрицы

Все разобрано на покраску и самое время произвести деталировку

1. Швеллер 12 горячекатанный:1700мм — 2шт500мм — 6шт397мм — 1шт
2. Ну и мелкие детали приводить не буду все делал по месту из того что было под рукой (обрезки уголков, трубочек, мелкого швеллера на 5 и кусочки полосы)

Крепеж: болты и шпильки на 16, пара прутков на 20, пружины и прочая мелочь…

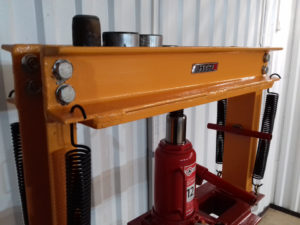

Как всем известно прессы красного цвета — самые мощные)) но синие вроде тоже ничего)) Домкрат позже заменю на 20 тонный (этот стоит для примера)

Снизу ножек как вы заметили нет (чтоб не запинаться за них потом) в принципе и так стоит устойчиво, позже как подберу место дислокации агрегата в гараже, закреплю его на анкеры

В пластине засверлено отверстие (не сквозное) для правильного позиционирования домкрата строго по центру

Вид сверху

• Для пресса необходим комплект оправочек, как оказалось их легче и дешевле купить чем заказывать у токаря.

Приобретенные оправочки — продают в розницу от одной шт, любых нужных вам диаметров (около 200р за шт) По названию на фото без труда найдете сайт где можно приобрести

На этом все всем добра, может быть кому нибуть пригодится мой опыт, буду рад если помог

Пресс своими руками – инструкция по созданию самых эффективных механизмов и обзор лучших конструкций (105 фото)

Прессовочные установки могут быть необходимы в самых разных ситуациях, в том числе бытовых. Например, те автолюбители, которые способны сами произвести ремонт машины, зачастую прибегают к сборке прессовочного оборудования у себя в гараже.

На те же меры могут пойти и начинающие предприниматели, открывающие собственную автомастерскую. Преимуществом в данном случае будет то, что владелец имеет возможность настроить параметры и габариты прессовочной системы специально для себя.

• Стоимость нового пресса достаточно велика, именно поэтому многие решаются сконструировать такой механизм самостоятельно.

Виды агрегатов, которые обычно изготавливают своими руками

Наиболее распространенными прессами, изготавливаемыми в домашних условиях, являются:

• Механические прессы
• Гидравлические прессы

1. Данные виды инструментов больше всего подходят для использования дома или в гараже, так как занимают немного места.

Механический тип агрегата

Этот вид установки достаточно популяризирован ввиду малых габаритов. Своими руками можно сделать механический пресс любого режима (автоматического или ручного). Простота конструкции обеспечивает ее надежность и предоставляет хорошие ресурсы.

• Примерную модель механического пресса, сделанного своими руками, можно увидеть на фото в интернете.

Данный вид конструкции предполагает возможность сэкономить время, изготавливая различные детали, и, например, при выпрессовке втулок или подшипников.

1. Механический пресс способен обработать:

• Картон
• Резину
• Пластмассу (и другие полимеры)
• Кожу
• Металлы

Гидравлическая прессовочная установка

В основе действия механизма – давление. Специальная жидкость находится внутри особых цилиндров под сильным давлением. Именно поэтому она и называется гидравлической.

Конструкция и ее особенности

Пресс основан на взаимной работе двух цилиндров разных по размеру. Из той камеры, что имеет меньший размер, при увеличении давления происходит перевод жидкости в камеру с большим размером.

Взаимодействие этих цилиндров с поршнями, имеющими разный диаметр и составляет работу конструкции. Таким образом можно достигнуть сильного прессовочного эффекта.

Частное использование предполагает мощность инструмента от 10 до 15 тонн. Такого давления можно добиться, если использовать для основы бутылочный домкрат, имеющий ручной насос.

• Вариант самодельного пресса для гаража можно увидеть на фото в интернете.

Домкрат и его особенности

Для изготовления гидравлического пресса чаще всего используют стаканный домкрат. Он имеет относительно небольшую стоимость и способен производить давление на уровне 20 тонн.

Есть два способа собрать гидравлический пресс на основе домкрата в своем гараже:

• Положение домкрата в основании механизма (прессование вверх)
• Положение домкрата вверху механизма (прессование вниз)

У домкратов есть параметр правильного положения. Эксплуатация некоторых домкратов исключает перевернутое положение. Поэтому перед тем, как начать работу, нужно убедиться в возможностях выбранного оборудования.

Чертежи

Перед началом работы над созданием гидравлического пресса настоятельно рекомендуется составить чертеж. Размеры всех деталей конструкции должны полностью совпадать, иначе при первом же использовании агрегата, конструкцию поведет в сторону.

Специалистами рекомендуется самостоятельно составить чертеж будущей системы, так как готовые варианты не всегда смогут удовлетворить владельца в плане габаритов, а также можно ошибиться с выбором типа домкрата. В таком случае будет упущена масса времени на подстройку системы к его параметрам.

1. Фото чертежей гидравлического пресса можно легко найти в интернете.
2. Пошаговая инструкция для самостоятельного создания гидравлического прессовочного оборудования.

Одним из основных действий, связанных с изготовлением гидравлического пресса своими руками является подготовка рамы. Она имеет название «станина» и именно внутри нее будет находиться будущий пресс. Ее прочность должна иметь некоторый запас, так как давление внутри станины осуществляется в обе стороны (и вверх, и вниз), поэтому существует вероятность того, что раму разорвет.

Первое, что необходимо сделать: нарезать все основные детали конструкции согласно чертежным данным. Нужно просверлить отверстия в конструкции. Далее устанавливается специальная пластина с помощью сварки.

Следующим действием является сборка модели. Монтирование домкрата в конструкцию – последний этап изготовки конструкции.

• Для конструирования более надежной системы рекомендуется использовать швеллер и монтажные углы, а для более устойчивой работы пресса можно добавить переносную опорную балку.
• Таким образом, самостоятельное создание пресса – это увлекательное занятие, которое не только позволит сэкономить на покупке нового оборудования, но и подогнать такие параметры как габариты и мощность инструмента под собственные потребности.

Фото пресса своими руками

1. Также рекомендуем посетить:

Гидравлический пресс своими руками из запчастей МАЗ — DRIVE2

Сначала сделал вариант как все — на основе гидравлического домкрата — колхоз убогий, к тому же китайский домкрат потек при первом использовании.

Заинтересовала идея переделки пресса как здесь www.fermer.ru/forum/rtm-r…tornaya-masterskaya/95993

Там человек соорудил пресс из запчастей от грузовика МАЗ.Плюсы данного подхода:

— в качестве насоса используется насос кабины МАЗ — максимальное рабочее давление 25 МПа, есть предохранительный клапан, который можно регулировать — заглушить или установить меньшее давление. Насос имеет реверсивные вход и выход, что позволяет на установке менять направление подачи масла, благодаря чему в рабочем цилиндре можно осуществлять не только опуск штока, но и его поднятие!

• Максимальное давление, развиваемое насосом, МПа: 25Диаметр плунжера, мм: 16Рабочий объем, см3: 8Заправочный объем, см3: 300Давление срабатывания предохранительного клапана в заливной пробке, МПа: 2Усилие на рукоятке на расстоянии 600 мм от продольной оси приводного вала, не более, Н: 350
• Масса, кг: 4,6

— В качестве рабочего цилиндра используется силовой цилиндр ГУР маз ЦГ 80-280 — хорошее изделие с толстыми стенками, металл настоящий в отличие от китайского домкрата.

Рассчитан на номинальное давление 10 МПа, но выдерживает и длительные перегрузки (естественно т.к. стоит в рулевом управлении тяжелого грузовика).

На конце штока есть резьба, можно выточить переходные насадки для разных нужд — гнутие металла, запрессовка, вытяжка и т.д. Цилиндр двухстороннего действия.

1. Рабочее давление, не более, МПа: 10Рабочий диаметр цилиндра, мм: 80Диаметр штока, мм: 28Полный ход штока, мм: 280
2. Масса, не более, кг: 13,5

— соединение выполнено родными медными трубками МАЗ — для развальцовки можно купить набор, который так же используется для развальцовки тормозных трубок авто. Хотя изначально трубки в продаже развальцованные.

Гидравлический пресс: чертежи, схема и инструкция по сборке своими руками

Очень часть у любителей что-то смастерить или ремонтировать своими руками появляется необходимость в обработке деталей, узлов прессованием или давлением. Незаменимым помощником в этом деле будет гидравлический пресс, который можно сконструировать самостоятельно.

Гидравлический пресс: принцип действия и назначение

Гидравлический пресс – это инструмент, который предназначен для обработки материалов и разных деталей под давлением. Оборудование приводится в работу жидкостью, находящейся под большим давлением. В основе гидравлического пресса находится закон Паскаля.

Устройство имеет два цилиндра или камеры.

В одном, меньшем, жидкость доводят до состояния с высоким давлением, и передают по специальному каналу или трубопроводу в большую, рабочую камеру, в которой поступающая жидкость образует усилие на поршне, и передает на обрабатываемое изделие с помощью исполнительного инструмента. Важным условием эксплуатации пресса является установка упора, который не допускает перемещение заготовки или детали под действием рабочего поршня. В роли жидкости используются различные масла.

Как правило, в современных производственных гидравлических прессах расположение рабочей камеры обычно вертикальное, но может быть и горизонтальное.

С учетом своего предназначения и вида обрабатываемых материалов это устройство развивает усилия от десятков до тысяч тонн давления.

Пресс зачастую используется в металлообработке для ковки, штамповки, гибки и правки, выдавливания труб и профилей, а также при пакетировании, брикетировании, прессовании разных материалов, изготовлении древесно-стружечных, пластиковых, резиновых изделий и во многих иных сферах деятельности.

Зачем необходим пресс в домашней мастерской?

Дома маломощный гидравлический пресс может быть незаменимым помощником во время ремонта автомобиля и других видов работ.

Чтобы выпрессовать сайлентблок или подшипник и на его место впрессовать новый, не нужно обращаться за помощью в автосервис и платить большие деньги.

При помощи пресса, своими руками можно сделать рихтовку, согнуть металлическую заготовку, под давлением прочно склеить друг с другом две детали, спрессовать жестяные банки, пластиковые бутылки, картон или бумагу, выжать влагу или масло.

Причем можно сделать устройство, адаптированное и приспособленное под конкретные потребности, с учетом необходимых задач.

Так как самодельному гидравлическому прессу в любом случае нужно будет определенное место, то при отсутствии мастерской его можно установить в гараже.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса.

Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов.

Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

Затем проектируют станину – раму, где внутри домкрат будет давить на изделия. Рама обязана быть прочной и подразумевать усилие, которое развивает домкрат, с запасом, потому что приводимый в работу пресс начнет давить одновременно вверх и вниз, пытаясь разорвать станину.

Основание рамы обязано обеспечивать достаточную стойкость пресса и, лучше всего, быть в форме платформы. Ширина проема станины будет зависеть от габаритов, предназначенных для прессовки материалов, но она обязана быть не меньше, нежели сумма ширин находящихся элементов оборудования пресса.

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола.

Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Инструменты и материалы для сборки пресса

Вам будут необходимы такие инструменты:

• угловая шлифмашина или слесарная ножовка;
• электроды;
• сварочный аппарат.

В роли силового устройства – приобретенный гидравлический пресс. Дверные пружины от передних кресел автомобиля или иные подходящие. При нижнем положении домкрата в качестве элемента оттягивающего устройства можно выбрать грибок моста. Его надевают на шток, фиксируют пружины к нему и основанию станины.

Детали, которые могут потребоваться:

• отрезок металлического листа от 8 миллиметров – если необходим настила на основание или иные части конструкции для выравнивания поверхности;
• швеллер более № 8, квадратная или прямоугольная профильная труба от 35х35 мм, уголок от 45х45 мм – для рамы, ее основания, передвижного рабочего стола, съемного упора;
• кусок трубы под головку штока (соответствующего сечения, длиной приблизительно 1 см);
• металлическая полоса 1 см – для ребер жесткости, направляющих рамы (если необходимо).

Как собрать гидравлический пресс своими руками?

После проектирования чертежа и подготовки всех требуемых комплектующих, материалов и инструментов становится ясно, как изготовить гидравлический пресс. Сперва весь металл разрезают по размерам, описанным на чертеже. Делают все необходимые отверстия, если те предусмотрены проектом, на указанных деталях.

После, из отрезков квадратной профильной трубы сваривают раму, швы на соединениях проваривают снизу и сверху. Сверху, при помощи сварки, закрепляют необходимых размеров металлическую пластину. Также, при помощи сварочного агрегата, делают П-образную конструкцию с четко прямыми углами, ее надежно крепят к основанию и рама готова.

Собирают передвижной рабочий стол. Для чего можно выбрать трубу или швеллер, отрезанный в размер, меньший промежуточного расстояния стоек рамы. К швеллеру приваривают отрезок трубы под шток домкрата.

В роли направляющих стола обычно выбирают части полосы длиной, равными ширине рамы. Заведя швеллер между стойками рамы, сбоку устанавливают полосы и скрепляют всю конструкцию гайками и болтами.

Съемный регулируемый упор собирается также, но в полосах напротив стоек делают отверстия для крепления на требуемой высоте.

После, в предусмотренных местах, удобным способом крепят пружины. Оттянув передвижной рабочий стол, крепят домкрат – гидравлический пресс, сделанный своими руками готов. Если в нем нет надобности, то домкрат можно легко убрать и использовать по его прямому предназначению.

• Виталий Данилович Орлов
• Распечатать

Пресс из домкрата своими руками: чертежи и размеры

Многим автолюбителям знакома ситуация, когда нужно обработать различные детали автомобиля путём прессования. Но под рукой не оказывается нужного оборудования или инструмента. Под силу ли изготовить пресс своими руками? Какой материал использовать в работе? Часто возникают такие вопросы, ведь купить подобное устройство для обычного человека — дело проблемное.

Для чего нужен пресс



Гидравлическое прессовое устройство — агрегат, работающий на сжатие плотных предметов, изменение формы. Подобное устройство используется при переносе тяжестей, вытеснения жидкой формы вещества, входящей в состав чего-либо. Одним словом, это установка, обрабатывающая материалы давлением. Пресс — устройство многофункциональное, широко применяется в различных областях.

С помощью данного устройства можно собирать сено, изготовить изделие из бетона, превратить опилки в топливо, выжать яблочный сок. Прессовые установки делятся на различные типы, конструкция некоторых из них похожа, а иных — принципиально отличается.

Прессы в обычной жизни используются при процессах:

1. Выпрессовывание деталей из различных оболочек.
2. Уплотнение материалов.
3. Утилизация картонных и пластиковых изделий.
4. Уборка урожая.

Первая разновидность часто наблюдается в условиях гаражных мастерских. Но эта разновидность редко используется, стоит недёшево. Изготовить такую установку достаточно просто. Применяют гидравлический пресс своими руками для разнообразных деталей, которые не демонтируются вручную.

Аппарат для утрамбовки разнообразного бумажного, древесного сырья, поможет разобраться со старой макулатурой, которую возможно переработать в топливное сырьё. Это экономит расходную часть, отпадает необходимость в покупке угля, дров. А ещё позволяет избавиться от скопившего газетного хлама.

Отличное горючее получается из опилок при использовании пресса. Его можно использовать не только в домашнем отоплении, но и на природе. Преимущество опилок заключается в длительном горении, жаре и отсутствии дыма. Этими качествами наделены прессованные топливные брикеты.

Картонные коробки, плотно сжатые в стопку — результат работы пресса. Аппарат для уплотнения картона — простейшая модель подобного оборудования. С его применением можно утилизировать пластик и многие материалы.

,Большое подспорье прессовальные устройства оказывают сельскому хозяйству. Благодаря его функциональным способностям легко собрать оставшуюся на поле солому, кормовое сено. При этом солома скручивается в рулонные заготовки, которые удобно транспортировать и хранить.

Конструктивные особенности прессового оборудования

Конечно, проще было бы приобрести готовый гидравлический пресс, чем терять свободное время на самодельное конструирование и сборку агрегата. Но это при условии, что аппарат используется в сфере автоуслуг, и сможет окупить все затраты.

Для применения в бытовых условиях, при выполнении единичных функций, выгоднее сконструировать гидропресс своими руками. Надо предварительно разобраться в структурных особенностях элементов разных моделей, выяснить их различие и сходство.

Параметры устройства

Пресс гидравлический своими руками любого типа создаётся в соответствии с чертежами. Чтобы самодельное оборудование работало в условиях дома, достаточным станет усилие от 10 тонн. Эта величина зависит от того, для каких работ нужен пресс.

Основные параметры любого пресса:

• габаритные размеры;
• масса.

Давление в рабочем цилиндре установки создают при действии насоса. Этот прибор может существовать отдельно от конструкции или быть встроенным.

Сырьё и оснастка

Перед работой над конструированием гидравлического пресса своими руками, надо приготовить аппарат для сварки, болгарку и электроды. В гараже у водителя найдётся обычный домкрат, он для установки будет выполнять функцию силового агрегата. Обязательно приобрести оттягивающие пружины, которые будут возвращать механизм в исходное положение.

Используемый металл, количество и размеры указываются в чертёжной схеме. Из металлических элементов применяется швеллер, трубы, уголки. Если на раму надо наложить настил, то для него используют лист стального металла, который выравнивает поверхность. Для рёбер жёсткости применяют полосу из стального металла.

В конструкции прессовых установок имеются два разных по диаметру гидроцилиндра. В поршень заливается вода или техническое масло.

Жидкость, находящаяся в меньшем цилиндре, под давлением поступает по трубопроводу в большой цилиндр. В нём создаётся усилие, которое через инструмент передаётся детали.

Обязательным элементом конструкции служит упор, удерживающий заготовку, и не позволяющий её смещаться под действием поршня.

Пресс работает в горизонтальной и вертикальной плоскостях, наиболее приемлем второй тип.



Пресс из домкрата

Самодельное оборудование, по всем характеристикам, не уступает заводскому. Чтобы выдавить сайлентблок, и поставить другую деталь, нужно всего лишь иметь такой станок. Реально создать конструкцию, которую можно приспособить в определённом месте, например, гаражном помещении.

Можно создать пресс своими руками, используя домкрат. Разработаны схематические чертежи, позволяющие сделать гидравлический пресс своими руками из домкрата. За главный элемент будущего аппарата используют домкрат бутылочного типа с встроенным насосом.

При изготовлении прессового оборудование нужно помнить о том, что опорная платформа должна быть надёжной и устойчивой.

Технологический процесс состоит из основных моментов:

• Составление чертежа.
• Проектирование станины.
• Выбор домкрата.

Чертёж разрабатывают с учётом всех требований и норм. После его составления необходимо найти или приобрести инструменты, комплектующие детали и выбрать материал.

И только после этого можно перейти к самому процессу конструирования пресса:

1. Металл порезать по размерам, соответствующим чертёжным.
2. Просверлить предусмотренные отверстия в некоторых деталях.
3. Из кусков трубы квадратного профиля сечения сварить основание качественными швами.
4. Сверху приварить пластину из металла.
5. Изготавливают специальную металлоконструкцию для рамы. Из неё, приваренной к основанию, получают станину.
6. Делают перемещающийся стол. Трубу помещают между стойками, по боковым сторонам прикрепляют полосы и стягивают конструкцию болтами.
7. Упор делают подобным образом, лишь в полосах высверливают отверстия, чтобы фиксировать его на определённой высоте. Упор делается съёмным и регулируемым. Перемещаясь при помощи направляющих, он давит на обрабатываемую заготовку.
8. На нижней поверхности опоры приваривается труба длиной 10 миллиметров. Диаметр её такой, чтобы можно было вставить верхний конец штока..
9. Крепятся пружины между платформой и упором.
10. Установка домкрата: упор, с помощью приспособлений оттягивают, домкрат вставляют между платформой и упором. Конструкция прикручивается метизами или приваривается сваркой к подвижному упору. Первый вариант удобен, поскольку позволяет при необходимости снять домкрат из самодельного устройства и использовать его в другом процессе.

Разновидности оборудования

Изготовить самостоятельно пресс из домкрата своими руками можно, умея работать руками и владея определёнными знаниями. Соблюдая правила и рекомендации, появится прекрасный многофункциональный агрегат, выполняющий работу, которая ранее осуществлялась профессиональными мастерами.

Для скручивания сена

Установка делается из древесины, очень пригодна в сельском хозяйстве. Прессованная солома экономит площадь для хранения. Конструкция представляет собой деревянную коробку, с одной стороны, имеется люк с засовом, а с другой — платформа с рычагом, регулирующим прессование соломы. Этот простейший вид не требует составление чертежей, конструкция его понятна.

Пресс для мотоблока отличается от указанного выше только отличием рычага. Опрессовка происходит через электропривод с тросом. Вариант номер два — механизированный аналог первого.

Настольный ручной

Установка выглядит в виде рамы, сваренной из железа и усиленной рёбрами для жёсткости. Такая модель делается подобно описанной выше с использованием домкрата. Помещая заготовку в нижнюю часть рамы, вращая ручку домкрата, выдавить среднюю часть.

Пресс можно делать настольным или напольным, если обработке подвергаются детали больших размеров. И домкрат понадобится мощнее.

Пресс валковый

Иногда приходится раскатывать стальную проволоку или уменьшить толщину металлической пластины. Принцип работы такого оборудования похож на действие старых стиральных машин, у которых отжим белья происходит вручную. Пропуская вещи между двух вращающихся валиков, удаляется лишняя жидкость из белья. Рукоятка вращает валики в направлении навстречу друг другу.

Также работает и механический валковый пресс. Разница в регулировке расстояния между валами. И в данном устройстве имеется редуктор. Подобное оборудование изготавливается с ручным, механическим и электрическим приводом, в котором двигатель работает вместо рукоятки.

Прессуем изделия из бетона

Чтобы упрочнить шлакоблок или другое изделие, используется пресс с вибрацией. В форму устройства закладывают смесь цемента и песка, пресс прижимает заготовку, и включается режим вибрации. При этом удаляется лишний воздух, изделие становится прочнее.

Своими руками сделать такой пресс реально. Понадобится некоторое время, затраченные усилия и знания. Этот агрегат применяют при изготовлении тротуарной плитки. Домашние «кулибины» предпочитают сделать вибростол.

Гидравлика

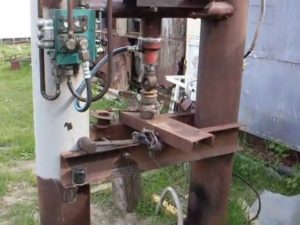

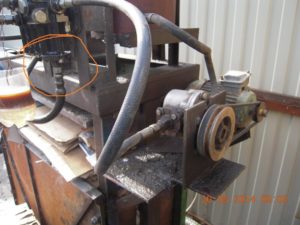

Распространенный вид устройств подобного типа – это гидравлический пресс с наличием электроприводом. Принцип действия его неоднозначный, его нельзя назвать простым или сложным. Масло проходит через насос, и попадает в цилиндр. Насос приводит в действие электромотор. Создается высокое давление, выталкивающее поршень.

Привод может быть без участия электродвигателя и насоса, например, механическим.

Обработка фруктов и ягод

Задача, интересующая большое количество людей, имеющих дачи и земельные участки — переработка плодов. В её осуществлении тоже поможет пресс для отжима сока. С его помощью фрукты и ягоды быстро и без значительных усилий превращаются в питательные соки, богатые витаминами.

По простой конструкции и относительно недорогой себестоимости наибольшее распространение получил ручной механический пресс. Основным компонентом его является корзинка для закладки измельчённых фруктов и ягод.

Принцип действия такого устройства заключается в следующем: вращающаяся ручка приводит в движение винтовой механизм оборудования. За счёт этого создаётся необходимое давление, и опускается поршень.

Корзину можно сделать из нержавеющей стали или деревянного сырья. При использовании древесины, конструкция корзины выглядит как решётка с дренажом, составленная из 2-х элементов, которые соединяются между собой металлическими обручами.

Модернизированной версией ручного пресса служит гидравлическая модель. В ней используют дренажные рамки, сделанные из деревьев твёрдых пород.

Подготовленное сырьё помещают в мешочки из ткани и укладывают между ними. Гидравлическим домкратом сила давит на рамки, и появляется сок. Применяя такое оборудование, можно отжать плоды максимально. Мешочки для мезги сшивают из прочных тканей. Чтобы они не разорвались под действием высокого давления. Обычно применяют мешковину, хлопок, лён.

Действие пневматического устройства отличается от предыдущего давлением сжатого воздуха от компрессора.

Рекомендации новичкам



Чтобы работа по конструированию нового пресса не испугала начинающего мастера, нужно чётко придерживаться таких рекомендаций:

• Чертежи составляются в развёрнутом виде, со всеми нанесёнными элементами и указанными размерами.
• Рама, изготовленная под пресс должна соответствовать своим чертёжным размерам.
• Рама изготавливается из прочного металла, сварочные швы соответствуют требованиям сварки. В случае болтовых соединений, детали хорошо стянуть.
• Домкрат должен быть съёмным.
• Избегать перекоса во время работы пресса.

Профессиональные мастера предпочитают сборку рамы делать сварной, но с высоким качеством швов. Нужно найти профессионального сварщика, или скрепить с помощью метизов.

Сделать самостоятельно пресс, применяя подручные предметы и материалы, сможет каждый мужчина, даже не имеющий опыта подобной работы. Применяя знания, пользуясь рекомендациями специалистов, будет создано оборудование, необходимое в быту, и облегчающее труд в любой момент.
