Как сделать чиллер своими руками

Чиллер для охлаждения воды своими руками — Металлы, оборудование, инструкции

О том, что такое чиллер, знает каждый, кто связан с темой вентиляции, кондиционирования и водоохлаждения. Но о том, что такое чиллер для охлаждения воды, известно далеко не каждому обывателю.

А ведь это, по сути, тот же самый кондиционер, только значительных, промышленных размеров.

Чиллер, по сути, есть специальная холодильная установка, которая используется для охлаждения самого различного рода жидкостей. Чиллеры применяются во многих направлениях производства:

• в алкогольной промышленности;
• в пищевой промышленности;
• в медицине;
• в машиностроении.

В конструкции любого чиллера всегда располагаются 3 основных компонента, а конкретно:

• компрессор;
• конденсатор;
• испаритель.

Сегодня наиболее популярной разновидностью такого вида устройств является классический чиллер-моноблок.

Его главным преимуществом и является, собственно, его моноблочность — за счет этого параметра рабочее пространство значительно экономится, поскольку все элементы уже интегрированы в аппарат.

Монтировка моноблочного чиллера очень проста — необходимо лишь подключить устройство, влить воду и нажать кнопку «вкл». Впрочем, к недостаткам данных моделей можно причислить отсутствие функции увеличения резервуара.

Еще одним значимым компонентом чиллера является испаритель, котрый представляет собой полностью герметичный резервуар, через который пробегает охлаждаемая жидкость. Внутри его расположена медная спираль, которая выполняет роль профиля для фреона. Через стенки спирали и осуществляется обмен тепла между теплоносителем и хладагентом.

Принцип функционирования чиллера состоит в следующем: компрессор сжимает испарения от хладагента, это повышает давление и, соответственно, начинает процесс конденсации. После этого нагретая жидкость отправляется в конденсатор, а он, в свою очередь, отправляет тепло наружу.

Как только хладагент примет целиком жидкое состояние, он перебрасывается на дроссель — особое приспособление, находящееся до испарителя и важное для снижения давления. При этом распаренный хладагент, проходя по испарителю, видоизменяется, преобразуясь в пар, и отнимает у теплоносителя энергию, таким образом остужая его.

Агрегаты российского производства

Среди всех секторов рынка кондиционирования в Российской федерации рынок морозильного оборудования повышает свою часть медленнее всех. В процентном представлении стремительность роста можно показать в форме 12−18%. Но при этом, если заострить внимание на финансовых показателях, то темпы роста окажутся немного выше — приблизительно 20−25%.

Самыми популярными российскими марками чиллеров показали себя «Вактех-Холод» и «Ксирон-Холод». Поговорим немного подробнее о каждой из них.

Модули от компании «Ксирон-Холод» предназначаются для остужения производственного оборудования (томографов, лазеров, термопластавтоматов, экструдеров) и использования в создании газированных напитков. Холодопроизводительность подобных установок начинается от 2 кВт. В этом случае все чиллеры в базовой модификации снабжаются гидромодулем.

Конструкции серии ВМТ выпускаются в виде металлической окрашенной пространственной рамы, на которой расположены такие элементы, как:

• морозильные компрессоры;
• калориферы;
• морозильная запорная и регулировочная арматура;
• электрощит силовой и управляющей автоматики;
• приёмный резервуар (для хранения и сбора фреона).

Скрытый объем всей установки прикрыт разборными декоративными панелями. Для внесения оснащения в эксплуатацию необходимы наименьшие действия по подсоединению аппарата к сети и потребителю холодной воды.

Наряду с этим, чиллеры «Вактех-Холод», несомненно, являются ведущим товаром всех имеющихся промышленных морозильных систем серии ВТХ, изготавливаемых и поставляемых этой организацией. Предприятие предлагает самый обширный выбор универсальных холодильных агрегатов начиная от установок мощностью от 1 до 860 кВт.

Разновидности чиллеров и их описание

По виду теплоносителя чиллеры разделяются на:

• пропиленгликолевые;
• этиленгликолевые;
• водные.

Устройства снабжены системой микропроцессорного специализированного контроля. К каждой модели чиллеров всегда есть возможность подобрать доп. оборудование, а это предоставляет возможность монтировать оснащение в каком угодно месте.

Компрессорно-конденсаторные приспособления при этом спроектированы с учетом самых последних технических и инженерных разработок, вследствие чего оборудованы микропроцессорным контролем, малошумными вентиляторами и специальными спиральными компрессорами.

Применяемый хладагент (HFC-407°C) абсолютно безвреден и не проявляет ни малейшего отрицательного воздействия на озоновый слой.

Дополнительно разработанный испаритель в форме пластинчатого теплообменника даёт возможность максимально рационализировать термодинамические характеристики оборудования. Устройства наделены защитной системой калорифера от промерзания во время, когда это оборудование не подключено к работе.

Малогабаритные модули монтируются на базовой раме, который включает в себя все составляющие, необходимые для старта и эксплуатации оборудования.

Обзор популярных моделей

Как показывает статистика, чиллеры заграничного изготовления у наших соотечественников более востребованы, чем отечественные. Ниже мы поговорим о наиболее распространенных моделях установок.

YORK

Фирма YORK Refrigeration проектирует и производит обширную линейку компактных стандартных устройств, которые работают на аммиаке. Эта серия промышленного оборудования с применением разностороннего ряда винтовых и поршневых компрессоров используется во многих областях индустрии для опосредованного остужения с употреблением вторичного хладагента.

Следует отметить, что аммиак берётся в очень малых количествах, поскольку для заливки потребуется небольшой объем хладагента, а это обеспечивает абсолютное отсутствие опасности работы всей остановки.

Классическая линейка чиллеров включает более 20-ти моделей продуктивностью от 90 до 2700 кВт для остужения воды до температуры в пределах 6−12 градусов. По специальным заявкам предприятие изготовляет чиллеры с продуктивностью 8 000 кВт.

Carrier

Ассоциация Carrier по праву считается лидером и новатором в изготовлении климатического оборудования. Предприятие реализует поглощательные устройства, действующие под 351−4853 кВт, и парокомпрессионные, мощность которых 5−2500 кВт.

Чиллеры марки Carrier предназначены для беспрерывного использования в течение всего года, а при температурах воздуха до -10 благополучно действуют без применения добавочных устройств. Алгоритм регулирования создает микропроцессорное управление функционированием вентиляторов.

Навесные дверцы блоков управления и большие съемные панели дают обеспечение быстрый доступ ко всем требуемым элементам устройства. К тому же в конструкции учтена система отверстий, позволяющая выполнять необходимые регулировочные работы без остановки эксплуатации конструкции.

Eurochiller

Чиллеры данной марки представляют собой технологически сложные парокомпрессионные холодильные устройства. Характерной особенностью такого оснащения является принцип термонасоса — выделяемая при эксплуатации чиллером тепловая энергия зачастую применяется для подогрева промышленных помещений. Исходя из модификации, тепло может быть транслировано водной или воздушной среде.

Группировать агрегаты от Eurochiller можно по следующим данным:

• методу работы (аммиачные, абсорбционные, фреоновые);
• способу охлаждения (водяной или воздушный);
• по типу конструкции (выносной конденсатор или моноблочное исполнение);
• присутствию добавочных опций (зимний комплект, доп. резервуары, гидромодули и проч.),
• холодильной мощности.

К главным достоинствам чиллеров бренда Eurochiller можно отнести:

• автоматизированный режим работы;
• гибкость системы (промежуток между чиллером и потребителем холода способен доходить до нескольких тысяч сантиметров);
• экономическое превосходство (при правильном подборе модификации существенно уменьшаются затраты на использование);
• природоохранное преимущество (значительная часть моделей функционирует с экологически безвредным хладагентом);
• акустическое достоинство (тихая работа);
• защищенность применения по фактору тщательной проработки структуры агрегатов.

Ангара

Изготовлением чиллеров «Ангара» занимается компания ERBAY (Турция).

Самом востребованной серией чиллеров «Ангара» является сегодня линейка моделей GRS. Установки данной серии представляют собой водоохладительные установки, которые работают на фреоне. Наименьшая продуктивность изделий находится на уровне мощности 4,5 кВт, максимальная — 400 кВт.

Исходя из комплектации, чиллер может быть оснащен спиральным полугерметичными или герметичными поршневыми компрессорами. Конденсатор может быть оснащен как воздушным, так и водяным охлаждением.

В последнем случае конденсаторы являются медными трубами кожухоотрубного типа, а в первом — это медные трубы с алюминиевым покрытием.

Daikin

На текущий момент компания Daikin по достоинству можно считать одной из лидирующих компаний рынка чиллер-систем.

В портфеле изготовителя можно найти буквально любые разновидности морозильных машин, в частности:

• компактные с водяным остужением;
• надежные с воздушным остужением;
• эргономичные с выносным конденсатором;
• фанкойлы.

Охлаждающие агрегаты Daikin внушительной мощности оснащены специальными винтообразными компрессорами с современной регулировкой загрузки.

Самой обширной группой морозильных агрегатов на R134а считается отлично показавшая себя линейка EWAD-MBYNN. Продуктивность приборов данной серии варьируется от 120 до 600 кВт. При этом все оборудование выделяется прочностью и тихой работой.

Агрегаты данной марки могут быть оснащены:

• режимами частичной или полной рекуперации теплоты;
• предохранительным напылением оребрения холодильного устройства;
• сервисными вентилями;
• повышенной шумоизоляцией;
• гидромодулями.

RHOSS

Конденсаторы европейской марки RHOSS характеризуются, в отличие от конкурентов, высочайшей степенью надежности и долговременной службой. Все оборудование, производимое этой компанией, систематически тестируется, также фирма обеспечивает регулярный технический контроль.

Кроме обязательной сертификации, все оборудование, которое изготавливается RHOSS, подвергается дополнительной проверке, которая называется EUROVEN. Оборудование с подобной отметкой в документах, свидетельствует о высочайшем качестве и эффективности кондиционирующих машин.

Системы конденсации и охлаждения повсеместно применяются во большинстве технических и бытовых процессах, но именно благодаря чиллерам можно самостоятельно не доводить жидкость в системах до технологически требуемой температуры.

Грамотно выбранное и правильно установленное оснащение не только разрешит данную проблему, но и даст возможность значительно понизить процент перебоев в производстве и повысить продуктивность труда работников, а также сэкономит на этом солидную сумму денежных средств.

Делаем чиллер самостоятельно

При проведении определённых хозяйственных процедур в домашних условиях может потребоваться быстрое охлаждение жидкости. В промышленных масштабах для этого используются водоохладительные машины, но применить их дома не получится. Выход — сделать чиллер своими руками.

Описание промышленного чиллера

Чиллер (водоохлаждающая машина) — устройство для охлаждения жидкости за счёт парокомпрессионного или абсорбционного холодильного цикла. После снижения температуры жидкость используется для охлаждения воздуха в теплообменнике (вентиляторном доводчике) или для отвода тепла от оборудования.

Принцип работы промышленного чиллера

Устройство применяется в различных отраслях промышленности. Охладительный агрегат в связанной системе с вентиляторным доводчиком используют в некоторых моделях кондиционеров.

Принцип работы промышленной охладительной установки

На производстве в качестве установки быстрого удаления тепла применяются специальные абсорбционные чиллеры. Он необходим для обеспечения работы различного промышленного оборудования с выделением тепла.

Чиллер отбирает и отводит избыточное тепло и поддерживает оптимальный температурный и тепловой режим оборудования.

В качестве жидкости, поглощающей газ в полном объёме, на промышленных установках применяется бромид лития в воде.

В процессе охлаждения воды выделяется избыточное количество тепла, которое отводится в окружающую среду.

Промышленная установка состоит из двух блоков:

• верхнего — генерирующая горячая ёмкость с относительно высоким давлением;
• нижнего — включает испарительную ёмкость и отдел с абсорбентом.

Характер работы установки:

1. Тепло от генератора воздействует на абсорбент, который выделяет пары воды.
2. Пар передаётся в конденсатор и переходит в жидкое состояние, отдавая тепло специальному резервуару с водой.
3. Потеряв тепло, вода из конденсатора подаётся в испаритель.
4. Здесь вода под действием давления испаряется с поглощением тепла от охлаждаемого контура (чиллера).
5. С помощью прокачки насосной установкой кипящей воды теплообмен усиливается.
6. В это время оставшийся концентрат абсорбента переводится в абсорбер, где происходит поглощение газа из испарителя с выделением тепла.
7. Отводящий контур отводит из ёмкости с абсорбентом тепло за пределы установки.
8. После отвода тепла полученная вода и абсорбент снова передаются в генератор.

Схема устройства чиллера на производстве

Преимущества чиллеров над компрессионными холодильниками:

• небольшое количество потребляемой энергии;
• низкое выделение шума при работе;
• экологичность, т. к. рабочим веществом является простая вода, а не фреон;
• поглощают выделяемую энергию;
• длительный период эффективной эксплуатации;
• производственная безопасность;
• удобство управления.

Недостатки:

• стоимость;
• необходимость источника горячей энергии;
• большой вес;
• высокое водопотребление системы.

Чиллер при производстве пива

Водоохлаждающие машины активно применяются при производстве пива. Оно используется для охлаждения сусла. При получении солодового навара нужно оперативно снизить температуру. От этого зависит качество напитка.

Этот навар содержит полезные и вредоносные бактерии. Полезные элементы сохраняются при температуре выше 60°C, а все вредоносные бактерии погибают. Но при медленном охлаждении после отметки 60°C, растёт вероятность появления вредоносных микроорганизмов.

Поэтому снижать температуру нужно оперативно.

Охладитель на заводе по производству пива

При медленном остывании в наваре образуется большое количество бактерий. Дрожжи при добавлении не смогут поглотить избыточные микроорганизмы. Напиток будет испорчен. Медленное остывание также ухудшает товарные качества продукта.

Изготовление чиллера своими руками

Для быстрого охлаждения жидкости в домашних условиях чиллер можно изготовить самостоятельно. Разберёмся, как сделать чиллер своими руками.

Необходимые материалы

Требования к материалам для чиллера, изготавливаемого своими руками:

• хорошая теплопроводность;
• пригодность к пищевому использованию;
• возможность обработки в домашних условиях;
• прочность;
• выдерживание температуры до 100°C.

Под такие критерии отлично подходит стекло, но проблема возникает с одним параметром — возможность обработки. Силикон не подходит. Он плохо выдерживает высокие температуры и не обладает нужными параметрами теплоотдачи.

За производством холодильных камер вы можете обратиться в кампанию Проект холод.

Остаётся один вид материалов — металл. Среди вариантов можно выбирать между алюминием, медью и нержавеющей сталью. С нержавейкой есть претензии по цене и теплоотдаче. Алюминий — окисляется и небезопасен для здоровья. Оптимальный выбор — медь.

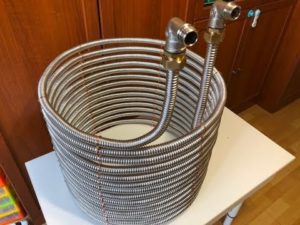

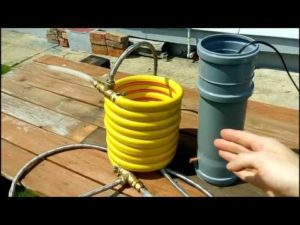

Самодельный чиллер из водопроводных труб

С какими параметрами нужно определиться:

• Диаметр трубки. Больший диаметр позволит обеспечить высокий уровень теплообмена.
• Количество витков в контуре. Чем больше витков, тем лучше теплоотдача.
• Общий диаметр витка.

При расчёте нужных параметров необходимо определиться с объёмом ёмкости, в которую будет погружаться чиллер для отвода тепла.

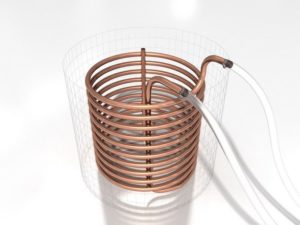

Диаметр витка и диаметр трубок должен обеспечивать свободное погружение и сохранение одинакового расстояния от прибора до стенок и центра ёмкости. Расстояние между витками можно делать любые, но чем ближе они друг к другу, тем больше их можно создать.

Процесс изготовления

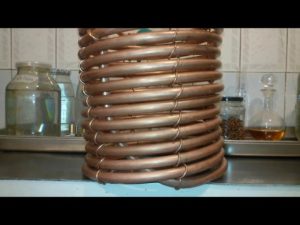

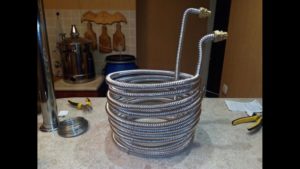

Небольшой самодельный чиллер потребует около 10-15 м. Создаём витки. Для этого можно использовать прочную палку или другой пригодный предмет. Трубка изгибается для получения нужного количества спиралей так, чтобы общий размер позволил поместить конструкцию в ёмкость.

На один конец трубки одевается шланг. Один конец шланга подключаем к крану или насосу, второй опускаем в раковину или другое подручное сливное приспособление. Чиллер готов.

Использование медного чиллера при варке пива

Принцип работы чиллера своими руками:

1. Устройство погружается в ёмкость.
2. Шланг подключается к крану. Второй конец опускается в раковину.
3. Включается холодная вода.
4. В ёмкость помещается горячая жидкость.
5. Произойдёт быстрая потеря температуры жидкостью.

Применение самодельного чиллера

Чиллер, сделанный самостоятельно, может потребоваться для следующих целей:

• охлаждение солода при приготовлении домашнего пива;
• снижение температуры воды в аквариуме;
• создание оптимальных условий в небольшом бассейне.

Варка пива с чиллером

Наличие самодельного чиллера позволит в удобное время быстро охладить любую жидкость.

Как сделать чиллер своими руками — Справочник металлиста

От редактора (ALT-F13): Так уж получилось, что статью мы смогли опубликовать аж через два месяца после ее написания. За это время автор не сидел, сложа руки, а двигался дальше в сторону более экстремального охлаждения.

Сейчас Steff занимается сборкой самодельных phase-change direct-die систем, в просторечии – «фреонок». На момент написания этих строк, он продемонстрировал уже второй вариант своей системы. Впрочем, первый также прекрасно работал.

Так что строки, с которых начинается текст этой статьи – «Экстремальными методами охлаждения компьютера я увлёкся совсем недавно, так что это — описание моего первого эксперимента в этой области» можно считать недействительными:) Экстремальными методами охлаждения компьютера я увлёкся совсем недавно, так что это — описание моего первого эксперимента в этой области.

Водяное охлаждение я использовал на протяжении нескольких лет, но пришёл момент, когда захотелось большего. Можно было конечно купить готовую систему Asetek VapoChill или nVentiv Mach II (экс-Prometeia), но у фреонок есть свои недостатки. Во-первых это цена, во-вторых — способность охлаждать только один элемент системы.

Для охлаждения, к примеру, видеокарты пришлось бы покупать еще одно устройство и серьезно заморачиваться с установкой. Начинать свое знакомство с экстремальным охлаждением с постройки самодельной direct-die системы показалось мне достаточно сложной задачей, поэтому я выбрал другой путь.

Альтернативой direct-die охлаждения являются ватерчиллеры, то есть системы на базе водяного охлаждения с эффективным охлаждением хладагента, позволяющие достичь температур ниже окружающих. Серийный ватерчиллер на сегодня есть только один, это достаточно неэффективная (около 0 градусов при загрузке 50-70Вт) и дорогостоящая ($330) система от Swiftech. Голландцы OC-Shop.

com обещают начать продажи своего чиллера, но за последние полгода не слишком продвинулись к цели. Известна лишь цена продукта — 600 евро, что еще больше, нежели у продукта Swifttech. По причине отсутствия эффективных серийных чиллеров, остаются два пути — сделать самому или купить чиллер, предназначенный для другого применения.

Существует два основных вида ватерчиллеров: на основе фазового перехода (phase-change) или с использованием модулей Пельтье. Первые представляют собой двухконтурную систему, где испаритель «фреонки» охлаждает хладагент в контуре жидкостного охлаждения. Во втором случае вода или другой хладагент проходит через ватерблок, охлаждаемый модулями Пельтье.

Этот вид чиллеров компактнее и проще в изготовлении, но сильно проигрывает в температурах и соотношении «эффективность/потребляемая энергия». Так, 500Вт суммарной мощности модулей дают температуру жидкости чуть ниже нуля градусов при нагрузке около 100Вт…

Итак, решено — будем делать phase-change waterchiller с тремя охлаждаемыми элементами (процессор, северный мост, ядро видеокарты).

Компоненты системы

Проще всего собирать чиллер на базе бытового конциционера.

Желательно найти кондиционер, который использует газ R22, а не R134а, так как R22 испаряется при низшей температуре.

Для данных целей также подходит система от холодильника. Я использовал кондиционер 5000BTU, обычно в них устанавливаются компрессоры мощностью в 1/2 л.с.

головная боль тех, кто рискнул заниматься экстремальным охлаждением — теплоизоляция для предотвращения конденсата. Простых методов, описанных в статье «Теплоизоляция ватерблоков» перестанет хватать, если температура приблизится к нулю и ниже.

Поэтому в ход пойдет «тяжелая артиллерия». Для теплообменников — монтажная пена-заполнитель и изолента, для трубок и шлангов — поролон с закрытыми порами.

Обязательно использование диэлектрической смазки для мест установки ватерблоков (также можно использовать силиконовое покрытие, но его потом невозможно удалить с плат).

Собственно компоненты системы водяного охлаждения, ватерблоки и помпа. Мой комплект состоит из PolarFlo CPU waterblock, Danger Den Z-Chip block, Swiftech MCW50 VGA block и помпы Rio Aqua 1400.

Следующий вопрос — выбор хладагента. В данном случае я руководствовался двумя параметрами: жидкость не должна замерзать при низких температурах и иметь как можно большую теплопроводность.

Для низких температур подходят антифриз (кто бы сомневался;)), водка или смесь вода+метанол. Я выбрал метанол: он ядовит (внимание!), но обладает наилучшей теплопроводностью.

Один из самых простых способов его достать — купить в автомагазине жидкость для стеклоочистителя.

Сборка

Здесь фотографии помогут больше, чем длительное описание на словах. Я начал с теплоизоляции ватерблоков. Блок заливался пеной, после высыхания ставилась изоляция на трубки и всё вместе закрывалось изолентой.

Таким образом я теплоизолировал все три ватерблока.

Осталось изолировать материнскую плату. Всё пространство вокруг сокета и чипсета намазал диэлектрической смазкой, тоже самое проделал с блоками, потом сделал прокладки из поролона. Аналогичным образом обработал заднюю сторону материнки и видеокарты, затем установил поролон и закрепил пластинами из акрила.

Когда блоки были готовы, занялся кондиционером. Полностью разобрал его, стараясь ничего не сломать.

Испаритель кондиционера устанавливается в резервуар.

Для изоляции использовалась та же пена; датчик температуры я закрепил на установленной внутри помпе.

Затем заизолировал трубки возле компрессора и установил вентилятор для охлаждения конденсера.

После этого залил метанол. Первая проверка за пару часов показала такие результаты:

Ватерчиллер достаточно медленно промораживает хладагент, зато и обратный процесс происходит в хорошо изолированном резервуаре достаточно долго. За 12 часов бездействия температура поднялась всего до -12С.

Делаем чиллер самостоятельно

При проведении определённых хозяйственных процедур в домашних условиях может потребоваться быстрое охлаждение жидкости. В промышленных масштабах для этого используются водоохладительные машины, но применить их дома не получится. Выход — сделать чиллер своими руками.

Чиллер для охлаждения воды своими руками

Частные мини пивоварни сегодня далеко не редкость. Кроме того, доступность технологий и оборудования, позволяют варить этот бодрящий напиток самостоятельно.

Рецепты приготовления выходят за рамки данного материала: мы поговорим про устройство, без которого домашнее пиво можно безнадежно испортить на этапе приготовления: чиллер для пива.

По сути – это обычный охладитель, напоминающий змеевик в самогоноварении. Только действует наоборот: он сам является источником холода.

Для чего нужен чиллер?

Точнее сказать, для чего вообще нужен охладитель. Для этого проникнем в святая святых домашнего пивовара: технологию!

Основа пива – это сусло. Именно оно дает базовые вкус и аромат напитка. Смешивая определенные компоненты в только ему известных пропорциях, пивовар создает горячее сусло.

Это живой организм, в нем могут находиться и размножаться различные бактерии: как полезные (с точки зрения процесса), так и вредоносные. Пока температура превышает 60°, бояться нечего. Никаких «лишних» микроорганизмов в пиве не заведется.

Охлаждение сусла – работа для чиллера

Далее жидкость необходимо охладить до температуры порядка 20°.

Именно в этой точке начинается ферментация напитка: по ее окончании, пиво становится пивом.

К тому же, живые дрожжи нельзя засыпать в пиво, пока оно горячее – они просто погибнут.

Казалось бы, чего проще: ждем пока остынет до нужной температуры.

Но за время остывания, в сусле как раз происходит массовое размножение бактерий.

И засыпанные дрожжи уже не успеют переработать такое количество «живности»: пиво будет заражено.

Итак, сусло должно быстро остыть до 20°. Помимо регуляции количества бактерий, для этого есть еще причины:

• Пиво на этапе варения содержит диметилсульфид. Это летучее соединение выходит вместе с паром при варке. А образуется и растворяется в жидкости при медленном остывании. В результате напиток приобретает неприятный аромат (и привкус) пережжённого попкорна. Чиллер не дает возможности образовывать новые порции диметилсульфида.
• При варке сусла, образуется множество взвешенных соединений протеинов и танинов. Не вдаваясь в подробности – это мелкие лохмотья, которые делают напиток мутным. Резкое охлаждение связывает соединения в так называемый брух. Он оседает на дно емкости, и при работе чиллера находится в более-менее стабильном покое. При переливании в ферментер, осадок остается на дне.

Никакие фильтры, мембраны, ультрафиолет не помогут. Период остывания от 60℃ до 20℃, является критически опасным циклом для пива.

Кроме резкого охлаждения, нет способа для остановки размножения бактерий, прекращения выброса диметилсульфида и связывания бруха.

При небольших объемах, емкость с горячим суслом (кастрюля, ведро) можно резко погрузить в ванну с холодной водой и льдом. Этот способ является кустарным, но именно к нему прибегали древние пивовары (по крайней мере, до создания чиллера).

Однако если разовый выход вашей пивоварни переваливает за 50 литров, корыто со льдом не спасет. Охлаждать пиво надо изнутри.

Вспоминаем принцип работы змеевика в самогонном аппарате: внутри спирали движется пар, снаружи – холод.

Пар охлаждается, превращаясь в жидкость. Нам не требуются переходы между агрегатными состояниями жидкости.

В чиллере расположен холод, который должен охлаждать пиво изнутри.

Устройство чиллера для небольшой пивоварни

На самом деле, чиллер, работающий по принципу самогонного аппарата существует. Через змеевик прогоняют горячее сусло, а сам внешний чиллер погружается в холод: проточную воду или емкость с тем же льдом.

Эффективность такого прибора выше, чем кастрюля, погруженная в лохань со льдом. И все-же при движении горячего пива по трубам, мгновенного охлаждения не происходит.

Следующий этап технологии – пластинчатый чиллер. Представляет собой классический сотовый радиатор, в котором движется по трубкам сусло.

Во внешней емкости, навстречу суслу, движется холодная вода.

Наиболее эффективным является погружной охладитель. Это чиллер в виде спирали, в трубке которого находится хладагент. При включении теплообменника (точнее хладообменника), сусло охлаждается мгновенно.

Образования бактерий не происходит, лохмотья бруха сразу связываются и оседают на дно. А диметилсульфид в принципе не может образоваться при таком темпе падения температуры.

Диаметр трубки подбирается в зависимости от объема охлаждаемой жидкости. Существует принцип разумной достаточности: слишком толстая спираль чиллера потребует мощного холодильного агрегата.

Материал для изготовления нейтральный: как правило медь.

Можно попробовать пищевой алюминий, но он слишком хрупок для таких перепадов температуры.

Еще применяют трубки из нержавейки, правда они дороже чем медные и согнуть их гораздо сложнее.

Остывший фреон проходит по спирали, отдает холод в жидкость, и возвращается в холодильник. Там он снова испаряется, охлаждается: цикл бесконечен, пока есть электропитание.

Можно ли сделать чиллер своими руками?

Разумеется, причем для этого не следует покупать дорогостоящие компоненты. Все, что вам потребуется – немного меди.

https://www.youtube.com/watch?v=ijaz6DJzZRY

Правильный чиллер изготавливается из медной трубки, спираль накручивается под размер конкретной емкости для сусла.

Далее – выбор системы охлаждения. Самый простой способ – подключить чиллер к крану с проточной водой.

Прогоняя достаточный объем по спирали, вы действительно охладите пиво.

Но мгновенного переходя на температурную ступень 20° не будет.

• Чиллер можно изготовить своими руками из кондиционера. Для этого надо выполнить процедуру слива-заправки фреона, остальное – дело техники. Вместо внутреннего радиатора, через переходные штуцера, подключаем к системе спираль нашего чиллера. Заливаем фреон обратно (можно обратиться к специалистам – для снижения себестоимости предложить в качестве оплаты свежее пиво). При запуске компрессора спираль чиллера заполнится ледяным фреоном, сусло получит шоковое охлаждение.
• Аналогичным способом можно изготовить чиллер из холодильника. В зависимости от конфигурации холодильного элемента, возможно вы обойдетесь и без изготовления спирали. В бак с суслом погружается пространственный радиатор от морозильной камеры, и теплообмен налажен.

Самодельный чиллер из медной трубы – видео

Итог:
Если вы изготавливаете пивоварню самостоятельно, и стремитесь минимизировать затраты – самодельный чиллер, это то, что вам нужно.

Найти б/у холодильник с исправным компрессором можно за несколько сотен рублей, медные трубки тоже не дефицит.

А потраченное время и энергия, с лихвой компенсируются свежесваренным пивом.

Чиллер для охлаждения воды своими руками — Справочник металлиста

О том, что такое чиллер, знает каждый, кто связан с темой вентиляции, кондиционирования и водоохлаждения. Но о том, что такое чиллер для охлаждения воды, известно далеко не каждому обывателю.

А ведь это, по сути, тот же самый кондиционер, только значительных, промышленных размеров.

Чиллер, по сути, есть специальная холодильная установка, которая используется для охлаждения самого различного рода жидкостей. Чиллеры применяются во многих направлениях производства:

• в алкогольной промышленности;
• в пищевой промышленности;
• в медицине;
• в машиностроении.

В конструкции любого чиллера всегда располагаются 3 основных компонента, а конкретно:

• компрессор;
• конденсатор;
• испаритель.

Сегодня наиболее популярной разновидностью такого вида устройств является классический чиллер-моноблок.

Его главным преимуществом и является, собственно, его моноблочность — за счет этого параметра рабочее пространство значительно экономится, поскольку все элементы уже интегрированы в аппарат.

Монтировка моноблочного чиллера очень проста — необходимо лишь подключить устройство, влить воду и нажать кнопку «вкл». Впрочем, к недостаткам данных моделей можно причислить отсутствие функции увеличения резервуара.

Еще одну модель устройства представляют собой чиллеры с конденсатором выносного типа.

Отличительной чертой подобного формата оборудования является повышенный КПД в теплое время и возможность подсоединения к большим резервуарам с водой.

Чиллер для пива своими руками. Изготовление чиллера дома

Многие задаются вопросом, как сделать чиллер своими руками? Не секрет, что хороший чиллер стоит достаточно дорого, а его отсутствие может весьма усложнить приготовление домашнего пива.

Что такое чиллер?

Для начала стоит разобраться, что такое чиллер вообще. Чиллер — это специальное приспособление для охлаждения сусла. Дело в том, что сваренное сусло обязательно нужно поскорее охладить, в противном случае мы рискуем всей партией.

При высоких температурах размножение бактерий происходит быстрее, а значит, чем дольше сусло остается горячее — тем больше шансов заразить его нежелательными патогенами. Так же медленное охлаждение пагубно сказывается на вкусовых качествах домашнего пива. Третьим фактором, голосующим ЗА чиллер можно назвать объем сваренного пива.

Если объемы не большие (5-10 литров), то остывание пройдет достаточно быстро, достаточно взять кастрюлю побольше. А вот если вы сварили 50 литров, тут уже без чиллера не обойтись.

Зачем нужен чиллер?

Давайте немного подумаем, зачем же нужен чиллер? Думаю, понятно, что основная задача чиллера — это остужать сусло, соответственно его размер и эффективность должна быть оправдана, т.к.

остудить 50 литров маленьким чиллером будет, мягко говоря, непросто, и при этом, засунуть чиллер рассчитанный на 100 литров, в 5-и литровую кастрюлю, тоже будет проблематично.

Так что размер чиллера должен быть соответствующим, и не только размер, но и его эффективность, очень важна!

Выбор материала для чиллера

Если просто подумать, для чего и как применяется чиллер, то напрашиваются вполне логичные мысли:

• Материал должен хорошо проводить тепло
• Материал должен быть пищевым
• Материал для изготовления чиллера можно обработать в домашних условиях.
• Материал для чиллера не должен быть хрупкий.
• Материал для чиллера должен выдерживать температуру до 100 градусов.

Хорошие варианты — это стекло, но дома мы его точно не сможем обработать, так что отбрасываем. Силиконовые шланги — плохо переживают высокие температуры, да и теплоотдача не очень. Лучший вариант — это металл.

Какой металл использовать для изготовления чиллера своими руками?

Вариантов у нас не так уж много:

Нержавейка дорогая и теплоотдача у нее не самая лучшая. Алюминий окисляется, да и вообще он вреден — так что отбрасываем. Остается медь.

Медная трубка продается в любом магазине сантехники, она обладает хорошей теплоотдачей и легко гнется. Отлично! определились!

3 секрета изготовления погружного чиллера своими руками

Первый секрет — это диаметр трубки, чем больше диаметр, тем больше площадь теплообмена!

Секрет второй — это количество витков — принцип тот же

Третий секрет — это диаметр витка.

Стоит отметить, что все 3 эти параметра существенно сказываются на цене. Так что, если вы хотите сделать чиллер подешевле, то знайте, что цена не только в рублях, но и в эффективности.

Изготовление погружного чиллера своими руками

Приступим непосредственно к изготовлению.

Предположим, у нас кастрюля имеет диаметр 32 см и высоту 30 см (маленькая, но это просто для примера)

Теперь надо определить диаметр трубки и диаметр витка.

Я бы взял трубку 10 мм а радиус витка сделал бы 14 диаметра кастрюли. При таких размерах будет достаточно большая площадь теплообмена и расстояние от трубки чиллера до центра кастрюли и ее стенок будет примерно одинаковым, что позволит добиться лучшего теплообмена.

Теперь надо найти какой то предмет подходящего диаметра (Это может быть любой спиленный сучек или ствол на даче, или даже пень!) Теперь просто завиваем нашу спираль, а на концы трубки одеваем шланг. Один конец шланга подключаем к крану, второй опускаем в раковину.

Как применять самодельный чиллер для пива

Погружаем чиллер в центр кастрюли, подключаем к крану, второй конец опускаем в раковину, открываем холодную воду! Все! Можно помешивать сусло, для равномерного остывания.

Вот так просто мы за несколько минут сделали высокоэффективный медный чиллер своими руками! Удачи и вкусного пива!

16 февраля, 2017 | admin
