Как сделать реверс на дрель своими руками

Подключение кнопки дрели

Из за частого использования, кнопка дрели выходит из строя и в таких случаях ее необходимо заменить. Подключение кнопки дрели не требует особой квалификации и поэтому заменить вышедшую из строя деталь возможно своими силами. О том, как подключить кнопку дрели своими силами и что для этого нужно сделать, мы поговорим в сегодняшней статье.

Фото-1. Кнопка дрели оснащенная реверсом.

Кнопка дрели с реверсом

Обычно кнопка дрели заблаговременно дает нам сигнал о том ,что скоро выйдет из строя. В таких случаях кнопка начинает работать с перебоями или требует сильного нажатия для включения электродвигателя.

Потом,через некоторое время кнопка совсем перестает работать. Обнаружить в таких случаях неисправность кнопки дрели довольно просто.

Для более детального ознакомления с ремонтом дрели своими руками предлагаю посетить другую статью на этом сайте.

Для этого стоит отвинтить болты крепления корпуса дрели, разобрать его и проводить проверку кнопки с помощью пробника. После этого, следует включить вилку в розетку и проверить напряжение на входных клемах.

Если ваш измерительный прибор покажет что напряжение есть а при нажатии на кнопку не включается двигатель, это будет означать что кнопка вышла из строя.

Как правило в таких ситуациях покупают новую кнопку дрели и подключают ее самостоятельно или пытаются ее открыть и отремонтировать.

Как подключить кнопку дрели, вы сможете увидеть на этом видео

Схема кнопки дрели

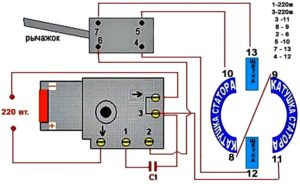

Рисунок-1. Схема подключения кнопки с реверсом

Рисунок-схема подключения кнопки дрели

Представленная на фото -1 кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а также встроенным регулятором направления вращения ротора -реверс.

По приведенной на рис-1 схеме подключения видим,что реверс имеет контакты обозначенные цифрами 7;5;6;и 4,где 7-провод статора;5-провод щетки от ротора(якоря);6-провод щетки от якоря и 4-провод статора.

Далее, на самой кнопке пуска мы имеем следующие контакты обозначенные цифрами 1;2;3; а также два контакта,которые обозначены стрелками.В контактах которые обозначаются стрелками подключается силовой кабель,там обычно во всех кнопках присутствует болтовое соединение.

В контактах 1 и 3 подключается конденсатор. а в контактах 2 и 3 подключается провода статора(обмотки).Вот и все,если вы проведете подключение по этой схеме,то гарантированно у вас все получится.

Кнопка является весьма сложной конструкцией и поэтому разобрать ее следует очень осторожно, так как обычно после разборки все ее детали разлетаются во все стороны и дальнейшее ее использование становиться невозможным. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.
Фото-2. Обычная кнопка дрели без реверса

Кнопка дрели без реверса

Следует сказать что кнопки бывают разные как и электродрели поэтому необходимо знать что не все кнопки снабжаются реверсом и регулятором оборотов двигателя.

Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние. При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью.

Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.
Рисунок -2. Обыкновенное подключение

Рисунок-схема подключения кнопки дрели без реверса

Подключение кнопки дрели не требует особых знаний и умений . Для этого необходимо просто запомнить, что новая кнопка должна соответствовать мощности дрели и ее размерам.Если вы собираетесь купить новую кнопку дрели обратите внимание на размер и мощность вашей дрели.

Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и размерам. Например, если дрель имеет мощность Р= 650 Вт, тогда из физики мы знаем, что Р=U· I, откуда I=Р/U=650/220 и 2,95 А.

Значит нам необходимо купить кнопку БУЭ-3 ~220V 3.0A.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.

Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает.

Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель.

Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз).

Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!
***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Как сделать реверс на дрель своими руками

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента.

Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя».

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть».

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Схема Подключения Электродрели

Как сделать реверс на дрель своими руками

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром.

По пластинам в процессе функционирования установки передвигаются щетки.

Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Плавный пуск, регулировка и защита колектор. двигателя

Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты. В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац! Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами! Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться.
Как проверить кнопку дрели

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели.

Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят. При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.

А что внутри

Что нужно знать о ремонте электродрели: устройство дрели

Прежде, чем приступить к ремонту электродрели своими руками, вы должны определиться с причиной ее поломки. Их может быть несколько:

Электродрель необходимый инструмент повседневной жизни.

Износ щеток.
Поломка элементов электродвигателя.
Недостаточный зажим в патроне дрели.
Выход из строя регулятора или переключателя.
Поломка подшипников.

Ремонт дрели стоит начать с диагностики щеток и патронов.

Щетки электродрели бывают угольные или графитовые. Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Как правило, срок использования щеток оставляет от 70 до 120 часов. Для определения износа детали можно использовать специальные индикаторы. Износ щеток, пожалуй, самая распространенная неисправность электрических дрелей.

Заменить данную деталь своими руками просто. Это можно совершить даже без демонтажа корпуса инструмента. В некоторых моделях для демонтажа изношенных деталей достаточно выкрутить заглушки.

Первым признаком износа щеток является повышенное образование искр, которое можно увидеть в вентиляционных прорезях. Стоит отметить, что лучше заменять сразу 2 щетки, даже если износилась одна.

Замена данных деталей должна сопровождаться очисткой коллектора от нагара. Лучше всего это делать с помощью этилового спирта.

Схема внешнего устройства дрели.

Для того, чтобы снизить искрообразование при работе с дрелью, следует аккуратно приложить щетку к коллектору и закрепить ее с помощью наждачной бумаги. Кроме того, стоит обратить внимание на состояние пружины узла щеткодержателя. Если она слабо прилегает, то ее лучше заменить. Патрон чаще всего выходит из строя из-за абразивного изнашивания.

Зажмите внутреннюю обойму и прокрутите внешнюю. Если вы услышали характерный «шелест» или заметили, что обойма «проскакивает» — лучше замените подшипники, иначе они могут привести к заклиниванию якоря.

Как определить поломки в электродвигателе

Вторая частая причина поломки дрелей — это неисправность элементов электродвигателя. Чаще всего ломается якорь и статор. Это бывает по двум причинам:

Неправильное использование инструмента.
Низкое качество привода.

Схема подключения кнопки в электродрели.

Перед заменой ротора или статора, разберите корпус и аккуратно снимите провода. Не помешает убрать щетки и демонтировать шестеренку привода. Затем извлеките двигатель и опорные подшипники.

После этого приступите к замене неисправных частей. Поломку якоря определить легко. Чаще всего неисправность данного элемента сопровождается характерным запахом гари и повышенным искрообразованием. Кроме того, при тщательном осмотре можно без проблем обнаружить обгоревшие части обмотки. Однако, если вы заметили, что мощность двигателя дрели упала — воспользуйтесь омметром и мегомметром.

Обмотки, как статора, так и якоря, подвержены межвитковому пробою и обрыву омботки. Иногда возникает пробой на магнитопроводе. Последний просто определить, если воспользоваться мегомметром.

Когда щупы мегомметра соприкасаются с выходом обмотки нужно замерять сопротивление. Если оно составляет более 500 мОм — скорей всего, пробой отсутствует. Для точных измерений возьмите мегомметр с измерительным напряжением не ниже 100 В.

Межвитковый пробой якоря выявить труднее.

Для определения поломки воспользуйтесь трансформатором, у которого есть только первичная обмотка, а его разрыв выполнен в виде желоба. При измерении сердечник якоря должен стать вторичной обмоткой трансформатора.

При повороте якоря, приложите к его сердечнику тоненькую пластину. Если она начинает вибрировать — обмотка короткозамкнута. Обрыв обмотки можно определить, если к смежной пластине якоря подключить миллиамперметр.

Если обмотка целая — ток будет одинаковым. Обрыв обмоток статора можно определить с помощью подключения омметра к разорванным концам обмотки. Если сопротивление отсутствует — вероятность обрыва составляет 100%.

Как произвести замену регулятора и реверса

Патрон электродрели чаще всего выходит из строя из-за абразивного изнашивания.

Если вы пользуетесь электрической дрелью и заметили, что на входных клеммах присутствует напряжение, а на выходных нет — скорее всего неисправны компоненты схемы регулятора.

Реверс в дрели: как сделать своими руками

Как сделать реверс на дрель своими руками

Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе.

Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.

Для решения задачи понадобится двойной переключатель — так называемый тумблер, и несколько отрезков провода. На корпусе переключателя обозначены его предельные данные: напряжение и ток. Ток переключателя должен быть равен потребляемому току инструмента или превышать его. Не всегда на шильдике инструмента ток обозначен. Тогда вспоминаем школьные уроки физики и вычисляем ток по формуле:

I = P/V

Размерность величин следующая:

ток I в Амперах;
мощность Р в Ваттах;
напряжение V в Вольтах.

Не соблазняйтесь современными миниатюрными тумблерами. Их контакты зачастую намертво свариваются при первом же включении, несмотря на непревышение предельно допустимой величины тока.

Электробезопасности для и красоты ради

Не всегда внутри корпуса инструмента можно найти свободное место для размещения тумблера. Тогда придется повесить его, как Кальтенбруннера. Эрнста Гуговича вынули из петли через пять минут, ему этого хватило.

Тумблер же должен висеть долго и счастливо. Поэтому провода, на которых повиснет переключатель, надо выбрать с повышенной механической прочностью.

Я использовал «полевой» (часто называемый саперным) – в нем медные жилы сочетаются со стальными.

Для тумблера придется изготовить корпус. Он защитит от касания пальцами выводов переключателя и электротравмы.

Как вариант — выточить корпус из дерева на токарном станке. Или же поизгаляться со стамесками, создав яйцеподобную шкатулочку à la Фаберже. Художественная резьба по дереву может не относиться к вашим достоинствам. Тогда придется порыться на косметической полке жены. Там лежит много пластмассовых баночек с кремом для кожи рожи. И среди них наверняка найдется подходящая.

Книга Иоанны Хмелевской «Как выжить с современной женщиной» да поможет вам в урегулировании последующего конфликта. Только не трогайте мазюкалки от Шанель стоимостью в месячную зарплату жены. Иначе советы пани Иоанны пропадут втуне.

Переходим к действу — обустраиваем реверс

Две половины обмотки возбуждения электродвигателя расположены на статоре. По одному проводу от них идут к щеткам. Разрезаем эти провода.

Следует отметить, что при работе щетки вибрируют, поэтому для их подключения использованы провода с повышенной гибкостью. Если разрезать провода близко к щеткам, то гибкая часть будет короткой, и от вибрации он может переломиться.

Чтобы этого не произошло, разрезаем провода поближе к обмоткам возбуждения. К ним припаиваем провода, идущие к подвижным контактам переключателя S1.

Выводы неподвижных контактов соединяем в соответствии со схемой и припаиваем к ним два провода, идущие к мягким проводам щеток.

Провода, идущие к тумблеру, перед пайкой с одной стороны (тумблера или электродвигателя) заранее просовываем в резиновую втулку. Задачу осложнит то, что через нее уже проходит сетевой провод инструмента.

Бывалые палачи советуют использовать в подобных случаях мыльный раствор.

У вас еще нет дрели? Вот эта статья поможет вам подобрать лучшую модель!

Ключ на старт: проверка реверса

Собираем электродрель и проверяем. На случай, если грешным делом вы воспроизвели схему «в железе» с ошибками, первое включение лучше сделать через автоматический выключатель с номинальным током, равным или несколько большим потребляемого электродрелью.

За неимением автомата можно включить инструмент через плавкий предохранитель на такой же ток. Под руками предохранителя может не оказаться, а в магазин не пустят жена, жаба или лень. Тогда используйте кусочек обмоточного медного провода диаметром 0,26 мм.

В плавких предохранителях такой диаметр соответствует номинальному току 10А.

Номинальный ток максимально-токовой защиты – это ток, при котором автомат еще не отключается, а плавкий предохранитель еще не перегорает.

Можно проволочку взять потоньше. 0,15 мм выдержит ток 4,5 А.

И еще напоминание: автомат или предохранитель включаются последовательно с нагрузкой (электродрелью), а не параллельно ей! Совет может показаться идиотским, но были прецеденты.

И выключатели параллельно включали, и амперметры. А потом удивлялись: «Чего это пробки в квартирном электрощитке вышибает?». Как говорят мамочки детям: «Не будьте такими!».

Мне нравится!17 Мне не нравится!1

Нашим огородникам: подвесная полка для ароматной зелени

Электроинструменты, необходимые столяру: часть первая

Как сделать надёжное столярное соединение — Часть первая

Как сделать реверс на дрель своими руками?

Как сделать реверс на дрель своими руками

Электродвигатель. Коллекторный электродвигатель дрели содержит три главных элемента. статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высочайшей магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и размещены они друг напротив друга. Статор агрессивно крепиться в корпусе дрели.

Ротор это вал, какой прессуется сердечник из электротехнической стали. На всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток.

Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким макаром, создается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и агрессивно укреплен у него.

Ротор в свое время работы крутится снутри статора на подшипниках, которые размещены сначала и конце вала.

По пластинам в свое время работы двигаются подпружиненные щетки. Когда, когда проводится ремонт дрели, следует повышенное внимание уделить конкретно им. Щетки прессуются из графита, имеют вид параллелепипеда с встроенными гибкими электродами.

Регулятор оборотов. Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Нужно отметить ординарную схему регулировки и маленькое количество деталей.

Собран Такой регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет маленькие размеры, что позволило поместить её в корпусе курка. Главный момент.

это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды.

И регулятор никак не изменяет напряжение, которое приходит из розетки (но изменяется среднеквадратичное значение напряжения, которое демонстрируют что остается сделать нашему клиенту вольтметры измеряющее переменное напряжение). Поточнее, происходит импульсно-фазовое управление. Если кнопка нажата немного, то время когда цепь замкнута самое малеханькое. В течении нажатия, время, когда цепь замкнута, возрастает.

Когда кнопка нажата до максимума, время, когда цепь замкнута, очень либо цепь вообщем не размыкается.

как заставить дрель крутиться в обратную сторону если нет реверса

Более научно это состоит в следующем. Механизм работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной либо отрицательной полуволны напряжения питания).

Чтоб легче было разобраться при работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Сразу на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма).

Как раз когда его величина превзойдет напряжение включения симистора, симистор раскроется (цепь замкнется) и сетевой ток потечет через нагрузку.

Если величина управляющего напряжения станет ниже пороговой, симистор остается открытым путем того, что ток нагрузки превосходит ток удержания.

В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор запирается. Дальше процесс повторяется.

Таким макаром, напряжение на нагрузке имеет форму как на либо верхней диаграмме.

Чем не просто амплитуда управляющего напряжения, тем лет эдак 30 включится симистор, а как следует, чем просто будет и продолжительность импульса тока в нагрузке. И напротив, чем меньше амплитуда управляющего сигнала, тем меньше будет продолжительность этого импульса.

Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, спектр регулирования будет от 50 до 100%.

Потому, чтоб спектр расширить, управляющее напряжение сдвигают по фазе, тогда и в процессы нажатия на курок напряжение на выходе регулятора будет изменяться потому что показано на рисунке ниже.

Реверс для дрели

Схема подключения проводов, и например схема подключения кнопки дрели, в различных моделях может отличаться. Самая обычная схема, и желательно демонстрирующая механизм работы, последующая. Один повод из шнура питания подключается к регулятору оборотов.

Чтоб не путаться, принципиально осознать, что регулятор оборотов и устройство управления реверсом. это две различные детали, которые нередко имеют различные корпуса.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если б не оставалось устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а 2-ая щетка ротора соединялась бы с началом 2-ой обмотки статора. Конец 2-ой обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не в первую, а ко 2-ой щетке, при всем этом 1-ая щетка подключается к началу 2-ой обмотки статора.

В устройстве реверса такое переключение и происходит, потому щетки ротора соединяются с обмотками статора через него. На этом деле устройстве а возможно схема, показывающая, какие провода соединяются снутри.

Темные провода ведут к щеткам ротора (5-й контакт пусть будет 1-ая щетка, а 6-й контакт пусть будет 2-ая щетка), сероватые. к концу первой обмотки статора (пусть будет 4-й контакт) и началу 2-ой (пусть будет 7-й контакт).

При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало 2-ой обмотки статора со 2-ой щеткой ротора (7-й с 6-м).

При переключении реверса во 2-ое положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предугадывает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для наилучшего осознания, чуток облегчена: нет устройства реверса, ещё не показаны обмотки статора, где и подключаются провода от регулятора (см. схемы выше).

Реверс своими руками

Для которого предназначена конструкция описываемой электродрели, употребляется только два нижних контакта: последний левый и последний правый. Конденсатора нет, а 2-ой провод сетевого шнура подключается прямо к статорной обмотке.

Редуктор. Редуктор дрели предназначен для уменьшения оборотов сверла и роста вращающего момента. Почаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, к примеру 2-мя, при всем этом сам механизм кое-чем припоминает коробку автомобиля.

Ударное действие дрели. Некие дрели имеют ударный режим, для долбления отверстий в бетонных стенках. Для этой цели с боковой стороны большой шестеренки ставится волнистая шайба, и такая же шайба напротив.

При сверлении с включенным режимом удара, когда сверло упирается, к примеру, в бетонную стенку, волнистые шайбы соприкасаются и по причине собственной волнистости имитируют удары. Шайбы с годами стираются, и требую смены.
