Как сделать тахометр своими руками

Самодельный автомобильный электронный тахометр

Электронный тахометр — это цифровое устройство, изготовленное из электронных компонентов и используемое для измерения скорости электродвигателя или любого другого вращающегося объекта в оборотах/ минуту. Он расположен в приборной панели автомобиля имеет хороший обзор и точность измерения.

Простой метроном скорости

Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:

• индукционный;
• электромагнитный;
• электронный;
• оптический.

Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы.

В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств.

Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:

1. Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
2. Лазерные инструменты.
3. Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
4. Аналоговая запись звука, измеряющая скорость аудиокассеты.
5. Оценка скорости и объёма трафика.

Типы современных тахометров

Важным параметром, который учитывают при выборе устройства, является рабочий диапазон скорости. Он устанавливает границу измерения, который способен контролировать прибор. Ещё один параметр — точность, которая задаётся в единицах, таких как ± RPM. Используемая технология датчиков: контактные, фотоэлектрические, индуктивные и с эффектом Холла.

В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные.

Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости.

Конструктивные особенности:

• счётчики;
• таймеры;
• стробоскоп.

Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи.

Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы.

Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:

• аналоговое напряжение;
• аналоговый ток;
• аналоговая модулированная частота;
• переключатель или сигнализация;
• светодиодный экран.

Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:

1. Аналоговые. Состоят из измерителя и интерфейса набора номера. Они не имеют возможности хранить базу данных, а также не вычисляют средние показания и их отклонения. Скорость движения преобразовывается в напряжение с использованием внешнего преобразователя частоты. Затем это измерение отображается аналоговым вольтметром.
2. Цифровые — состоят из ЖК-дисплея или светодиодного индикатора и памяти для хранения информации. Они осуществляют статистические операции и подходят для точного измерения и мониторинга любых видов времени. Цифровые тахометры чаще встречаются в наши дни, они дают числовые показания вместо использования циферблатов.
3. Контактный тип, контактируют с вращающимся валом, прикрепляется к дизелю или электродвигателю. Например, оптический кодер или магнитный датчик измеряет обороты. Они способны измерять скорость вращения в пределах от 0, 5 об / мин до 10 тыс. об / мин, имеют ЖК-дисплей, работает с диапазоном рабочих температур от 0 до + 40 C.
4. Бесконтактный тип не нуждается в физическом контакте с вращающимся элементом. В этом типе лазерный или оптический диск соединён с валом, результат считывается инфракрасным лучом или лазером. Этот тип замеряет скорость от 1 до 99,999 об/мин (токарный станок), угол обмера составляет меньше 120 градусов. Оборудованы ЖК-дисплеем, эффективны, долговечны, точны и компактны, а также видны с большого расстояния.
5. Временной, который вычисляет скорость по интервалу между входящими импульсами. Разрешение этого тахометра не ограничено, поэтому он более точен при измерениях низкой скорости.
6. Частотный, который вычисляет скорость по частоте импульсов. Этот тип работает с использованием красного светодиода, а оборот его зависит от вращающегося элемента. Он используется для высокоскоростных измерений. На рынке продаётся недорогой и высокоэффективный китайский вариант.

Автомобильный стрелочный тахометр для новичка или немного шаманства с фиксированной точкой на AVR / Хабр

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

• турбина самолета
• вал корабельной силовой установки
• генераторы электростанций
• фрезерные и токарные станки высокой точности
• буровые установки
• приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе. Любой тахометр состоит из двух частей:

1. Датчик вращения снимает показания с вала – объекта измерения
2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Используем микроконтроллер

Чтобы сделать тахометр своими руками на базе микроконтроллера, потребуются следующие детали:

• Непосредственно микроплата, подойдет схема Arduino.
• Комплект резисторов.
• Для светодиодного варианта потребуется LED-элемент.
• Диоды (инфракрасный и фотоаналог).
• Монитор. Например, LCD-дисплей.
• Регистр сдвига типа 74HC595.

В рассмотренном далее способе применяется не щелевой, а оптический регулятор. Это позволит избежать проблем с толщиной ротора, количество лопастей не будет сказываться на показаниях, а также появится возможность считывать информацию об оборотах барабана.

Этапы работ

Ниже приведена пошаговая инструкция, как сделать тахометр своими руками на базе микроконтроллера:

1. Для начала мелкозернистой наждачной бумагой обрабатывается световой и фотодиод до тех пор, пока они не примут плоскую форму.
2. Изготавливается аналогичный элемент в виде полоски, затем обе детали соединяются при помощи клея и окрашиваются в черный колер.
3. На дальнейшем этапе монтируются диоды, к ним припаиваются провода.
4. Критические значения резисторов могут разниться, в зависимости от применяемого фотодиода. Чувствительность контроллера позволит скорректировать потенциометр.
5. Изучив схему автомобильного светодиодного тахометра можно понять, что в ней предусмотрен регистр сдвига на восемь разрядов. Кроме того, схема включает в себя жидкокристаллический дисплей. Для фиксации лампочки в корпусе проделывается небольшое отверстие.
6. На завершающей стадии потребуется припаять резистор (270 Ом) к диоду, затем вмонтировать его в гнездо. Контроллер вводится в кубическую трубку, что обеспечивает добавочную прочность приспособлению.

О компании

К сожалению, во многих отечественных и импортных автомобилях отсутствует один очень важный прибор — тахометр. За основу взята схема, опубликованная в [1].

Прибор имеет двухразрядный цифровой индикатор, показывающий число тысяч и сотен оборотов в минуту. Питается электронный тахометр от бортовой сети автомобиля и потребляет ток 0,45А.

Принципиальная электрическая схема прибора изображена на рисунке.

Работа узла управления подробно описана в [1]. Входной формирователь и счетчик собраны по типовой схеме и особенностей не имеют, поэтому сразу же начинают работать.

В схему цифрового тахометра введена промежуточная память на триггерах для исключения мерцания цифр индикатора во время счета. Время рабочего цикла устанавливается подбором резистора R11, а время измерения — подбором резистора R7.

Для обычного автомобильного четырехтактного четырехцилиндрового двигателя применяется индуктивный датчик.

Так, значению числа оборотов соответствует частота импульсов Гц. Но так как индикатор тахометра должен показывать в это время 3. Поэтому время измерения в этом случае устанавливается 0,3 с.

Время рабочего цикла должно быть в 10…20 раз больше 3…6 с.

Конструкция и детали.

Все микросхемы серии можно заменить на соответствующие серий , , Все детали электронного тахометра, кроме R1 и цифрового индикатора, размещены на двусторонней печатной плате размерами 60х мм.

Плата помещена в корпус из полистирола размером 65хх35мм. DA1 устанавливается на небольшом ребристом радиаторе. На резисторе R1 падает около 5 В, что существенно облегчает тепловой режим стабилизатора.

Если все детали исправны, то прибор сразу же начинает работать. Налаживание заключается в следующем: на базу VT5 подается сигнал частотой Гц, и подбором R7 устанавливаются показания индикатора 3.

В заключение хочу отметить, что по этой схеме моими знакомыми собраны несколько электронных тахометров, отличающихся только конструктивно, и все они уже несколько лет отлично работают на различных автомобилях. Широков Б. Цифровой тахометр. Бирюков С. Цифровые устройства на интегральных микросхемах. Для звукового и светового эффекта можно собрать простенькую схему на трёх транзисторах.

Её можно применить где угодно: и на автомобиле, и на мотоцикле, и на скутере…. Как и у многих меломанов, у меня появилось желание установить сабвуфер в автомобиль.

Но обычный коробчатой формы сабвуфер занимал почти четверть и без того маленького багажника Оды. К тому же опыт работы со стеклотканью имелся. Да я живу в Украине в богом забытом мухосранске, где люди ток пьют, жрут и курят.

Всё, конечно относительно, но большинство деталей, включая микросхемы и индикатор есть в старых советских цветных телевизорах. Эта схема не содержит дефицитных деталей типа программируемых микроконтроллеров, свч элементов и т. Подпишитесь на нашу RSS-ленту , чтобы получать новости сайта. Будь всегда на связи! Мастер Винтик.

Всё своими руками! Здесь вы найдёте бесплатные справочники, программы. На сайте подобраны простые схемы, а так же советы для начинающих самоделкиных. Часть схем и методов ремонта разработана авторами и друзьями сайта. Остальной материал взят из открытых источников и используется исключительно в ознакомительных целях. Если у вас есть вопрос по схеме или поделке?

Мы всегда рады оказать помощь в настройке схем, ремонте, изготовлении поделок! Ремонт для начинающих, полезные советы и поделки, бесплатные схемы, программы.

Тахометр своими руками – изготовление и применение на практике

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

• турбина самолета
• вал корабельной силовой установки
• генераторы электростанций
• фрезерные и токарные станки высокой точности
• буровые установки
• приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе.
Любой тахометр состоит из двух частей:

1. Датчик вращения снимает показания с вала – объекта измерения
2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа.

На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения.

У таких приборов высокая погрешность, и они не являются энергонезависимыми.

Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем.

На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Популярное:  Как правильно паять паяльником с канифолью и оловом

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Популярное:  ИБП для насоса отопления – применение и советы по выбору

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

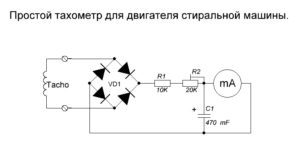

простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов.

Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности — посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог
Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Автомобильный тахометр своими руками

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя.

После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение.

Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Опубликованные в Интернете аналоговые схемы тахометров отличаются большей погрешностью показаний, выполненные на цифровых микросхемах не каждому автолюбителю под силу повторить.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).

Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13.

Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы.

Но это не сложная операция.

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его.

В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1.

Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11.

На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А.

Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.

Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее.

Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Можно ли сделать тахометр для бензопилы самостоятельно или процесс регулировки карбюратора

Самодельный тахометр для бензопилы применяется при регулировке карбюратора, когда инструмент проходит обкатку. Обкатка агрегата является важнейшим этапом, от которого зависит срок службы двухтактного двигателя. Чтобы процесс обкатки проходил качественно, нужно выполнять настройку карбюратора при помощи тахометра.

Когда выполняется настройка карбюратора бензопилы

Бензопила функционирует за счет двигателя внутреннего сгорания двухтактного типа. Такой мотор обеспечивает инструмент двумя важными преимуществами — мобильность и высокая степень производительности. Подача топливно-воздушной смеси в цилиндр мотора происходит посредством карбюратора. Этот карбюратор нуждается в регулировке или настройке, когда:

• Попытки запуска бензоинструмента приводят к получению неудовлетворительного результата
• Работа двигателя является неустойчивой (снижаются обороты и мотор глохнет)
• На холостом ходу возникают плавающие обороты
• С первых секунд запуска двигателя он глохнет
• Был произведен капитальный ремонт двигателя бензоинструмента
• Проводились ремонтные работы карбюратора или его очистка
• Бензоинструмент проходит обкатку

Тахометр для бензопилы нужен для проведения обкатки инструмента, так как с его помощью выполняется регулировка карбюратора. Его настройка при помощи устройства получает более точной, что положительно отражается на функционировании и производительности агрегата

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

Как сделать тахометр для бензопилы своими руками

Сделать тахометр для бензопилы своими руками рационально только в том случае, если возникает единичная необходимость его применения. Если же вы являетесь постоянным владельцем бензоинструмента, то рекомендуется обзавестись заводским прибором. На многофункциональных мультиметрах имеется режим измерения частоты, которым можно воспользоваться для вычисления оборотов.

Сделать устройство можно своими руками, но для таких целей понадобится паяльник и некоторые расходные элементы электроники: резисторы, диоды, конденсаторы. В качестве указателя оборотов используется головка от магнитофона.

Изготовление тахометра из измерительной головки от магнитофона

На видео представлено готовое устройство в действии. Единственным недостатком такого устройства является низкая точность, а также необходимость вычисления количества оборотов, так как прибор показывает децибелы.

Если нужно получить максимально-точные результаты для настройки бензопилы, то специалисты рекомендуют использовать заводские тахометры (пусть даже и китайского происхождения).

Виды тахометров для бензопил

Для того чтобы настроить карбюратор, используются приборы проводного типа, так как они в несколько раз дешевле беспроводных. Проводные приборы подключаются к высоковольтным проводам инструмента (для чего имеются специальные зажимы) путем обматывания 5-6 витками. Инструкция к прибору прилагается, поэтому ее нужно прочесть перед применением.

Недостатком проводных устройств является необходимость демонтировать крышку и воздушный фильтр, чтобы добраться до высоковольтного провода. Такого недостатка лишены устройства беспроводного типа, которые измеряют частоту вращения вала даже на отдаленном расстоянии от мотора на 15-20 см.

Если знать, как отрегулировать карбюратор на инструменте, то не понадобится обращаться в сервисные центры. Настоятельно рекомендуется произвести первую настройку по инструкции, чтобы все последующие разы можно было выполнять процедуру самостоятельно без помощи специалистов.

Как сделать тахометр своими руками?

Прежде чем делать тахометр своими руками, необходимо понять особенности этого устройства. Прибор служит для измерения количества оборотов силового агрегата во время движения. Эта информация выводится на дисплей, размещенный на приборной панели или специальном экране. Рассмотрим принцип работы тахометра и способы изготовления его самостоятельно.

Эксплуатация

Простейший тахометр, своими руками изготовленный на базе калькулятора, работает после припайки контактов к кнопке сложения вычислительной машины.

Замер скорости вращения оборотов выполняется следующим образом:

1. Включается микрокалькулятор.
2. Синхронно активируются клавиши «+» и «1».
3. Гаджет запускается и на нем производится замер. Чтобы обеспечить точность показаний, одновременно с калькулятором следует включить секундомер.
4. Выждите 30 секунд, а затем посмотрите на экран. На нем должно появиться соответствующее значение.
5. Этот показатель и является числом оборотов за 30 секунд. Умножив цифру на два, получаем количество вращений в минуту.

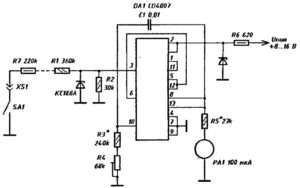

Электронный тахометр, своими руками сделанный для дизельного или бензинового двигателя, ориентирован на преобразование электронного импульса и транспортировки его на устройство индикации. В отличие от данного прибора, цифровые модели преобразовывают аналоговый импульс в некую последовательность нулей и единиц, которая считывается и расшифровывается контроллером.

В комплектацию аналоговых тахометров входят следующие элементы:

• Микроплата, предназначение которой – преобразование аналоговых импульсов.
• Проводка, соединяющая все элементы приспособления.
• Шкала, служащая для демонстрации показателей.
• Стрелка, которая оказывает на действующее значение.
• Специальная катушка с осью, обеспечивающая корректную работу стрелки.
• Считывающий прибор типа индуктивного контроллера.

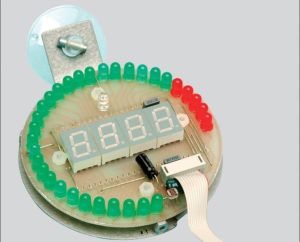

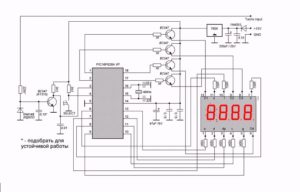

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

• Преобразователь восьмиразрядный.
• Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
• Дисплей для демонстрации показаний.
• Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
• Плата для обнуления информации.
• Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
• Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Механическая модификация

Механический автомобильный тахометр, своими руками сделанный, не требует питания и управляющих схем. На валу жестко фиксируется магнит постоянного типа.

При его вращении создается вихревое поле, которое увлекает за собой специальную емкость из магнитного материала. Вращению чащи создает сопротивление спиральная пружина.

Чем больше скорость вращения, тем активнее отклоняется вал, оснащенный стрелкой.

Основное преимущество механического приспособления – это простота конструкции и отсутствие необходимости в получении электрического питания. Среди минусов можно отметить высокую погрешность и смещенный нижний предел измерений. Стоит отметить, что при малых оборотах стрелка не отклоняется.

Диагностика

Сделанный своими руками тахометр также может выйти из строя. Для выявления причины неполадки потребуется провести диагностику.

В транспортных средствах, оборудованных интерфейсом OBD II, проверка производится с использованием сканера. Кроме того, электронное приспособление можно проконтролировать при помощи любого генератора импульсов.

Механический аналог диагностируют посредством дрели или шуруповерта. При наличии регулятора оборотов проверку провести проще. Хвостовая часть троса фиксируется в патроне, а корпус устройства жестко закрепляется.

Ремонт

Отремонтировать рассматриваемое приспособление не очень сложно. Самым тяжелым для починки экземпляром является модуль электрической схемы. После локализации неисправности, потребуется заменить дефектный элемент. Как правило, чаще всего из строя выходит проводка, контакты индикатора, датчик, магнитик на коленчатом вале.

С механическим вариантом все намного проще. Достаточно заменить деталь, вышедшую из строя на новую запчасть. С такими тахометрами автомобили имеют большой пробег и относятся к сильно подержанным транспортным средствам. Следовательно, найти элемент будет несложно на автомобильном рынке или на разборке. После ремонта подключение прибора не требует калибровки.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле.

Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение.

Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

В заключение

Сделать своими руками автомобильный тахометр вполне реально, если наличествуют элементарные познания в электротехнике и желание. Все, что потребуется – это готовая схема, паяльник и основные детали.

Займет работа не более двух дней вместе с демонтажем и установкой. Вы может выбрать изделие по своим потребностям: от простого прибора на базе калькулятора или более продвинутого тахометра на основе схемы ARDUINO.

Прежде чем приступать к работе, изучите принцип работы штатного устройства на вашем автомобиле.
