Как закрепить сверло в перфораторе

Как закрепить сверло в перфораторе

Перфоратор был изобретён в 1851 году как инструмент для горнодобывающей промышленности.

В 1932 году компания Бош презентовала в Германии первый электромеханический ударный перфоратор, предназначенный для строительных работ. С тех пор БошХаммеры выпускаются серийно, лицензии на производство приобрели и другие фирмы.

Основные функции перфоратора: сверление, бурение и удар. Как правильно пользоваться перфоратором, выполняя различные виды работ?

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом.

Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня.

Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж.

Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Правила пользования прибором

Перфораторы широко используются в современном строительном производстве, они заменили монотонный и малоэффективный ручной труд. Но его использование сопряжено с определёнными рисками, о которых надо знать, прежде чем приступать к работе.

Работа с перфоратором требует аккуратности

Прежде всего работать нужно исправным инструментом в штатном режиме, разрешённом производителем. Электропитание должно обеспечиваться через кабель, сечение которого соответствует потребляемой мощности.

После транспортировки перфоратора в холодное время года для размягчения смазочных жидкостей внутри механизма необходимо выждать не менее получаса.

Оператор, осуществляющий работу, должен быть здоров. Перед работой необходимо изучить инструкцию к прибору и правила техники безопасности.

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.

Режимы работы перфоратора: сверление, бурение, удар

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла).

Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска.

При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура.

Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона.

Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию.

Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком.

С помощью сменного патрона можно сверлить любые отверстия и материалы.

В режиме сверления можно использовать перфоратор как миксер для замешивания различных строительных смесей — от краски до лёгких штукатурных и гипсовых составов. Большое удобство заключается в том, что скорость и направление вращения удобно регулируются.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка).

Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Удар

Ударный режим применяется для монтажных и демонтажных работ.

На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала.

Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.

Переключатель реверса находится под рукой

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч.

Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру.

Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

• линейка для определения глубины отверстия;
• рычаг фиксации рабочего положения пусковой кнопки;
• предохранительная муфта — останавливает работу мотора при заклинивании бура.

А также в конструкцию каждого устройства заложены системы:

• пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
• погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
• электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Важное правило, несоблюдение которого может привести к выходу перфоратора из строя. Переключение режимов должно производиться только при полной остановке работы инструмента.

Правила безопасного использования инструмента

Использовать перфоратор допустимо только с применением личных средств защиты. К ним относятся защитные очки, наушники, перчатки, респиратор.

Одежда должна быть без развевающихся длиннополых элементов. Волосы собраны под головным убором.

Обувь должна быть сухой, удобной и нескользящей, желательно с носками, усиленными металлическими пластинами.

Внимание. Работать перфоратором в позах с неустойчивой точкой опоры запрещено. Отдача при бурении может вывести человека из равновесия, в результате возможны травмы.

Уровень шума работающего инструмента колеблется в районе 100–110 дБ.

Такая звуковая нагрузка может привести к возникновению соматических заболеваний или психических расстройств. Необходимо применять наушники или беруши.

Как вставить / вытащить сверло или бур

Чтобы работа с перфоратором была безопасной, необходимо освоить несколько простых навыков. К обязательным умениям относятся установка и снятие сверла, бура или любой другой насадки.

Установка рабочего инструмента

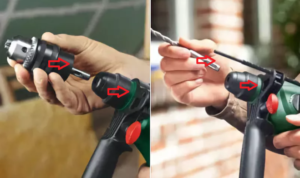

На всех перфораторах установлен патрон типа SDS+, не требующий ключей. В отличие от кулачковых патронов установка сверла занимает секунды:

1. Оттянуть основание патрона вниз.
2. Вставить хвостовик сверла в отверстие.
3. Отпустить основание патрона, пружина вернёт патрон на место, механизм запорных шариков надёжно зажмёт бур в своих металлических объятиях.
4. Проверить надёжность крепления сверла, потянув его на себя. Режущий инструмент не должен выниматься.

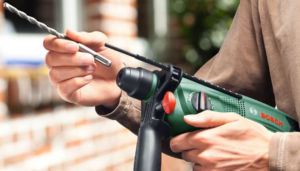

Установка бура в перфоратор занимает секунды

Правильно установленный бур не должен выходить из гнезда более чем на 1 см при попытке вытянуть его руками.

Если в перфоратор установлен кулачковый патрон, закрепить бур можно традиционным методом — вращением корпуса патрона вокруг собственной оси до затягивания резьбы.

Снятие рабочего инструмента

Чтобы снять сверло или насадку после работы или для замены необходимо:

1. Дождаться полной остановки вращения патрона.
2. Оттянуть основание патрона вниз до упора.
3. Вынуть из патрона сверло.
4. Отпустить основание патрона.

Внимание! От трения сверло сильно нагревается. Используйте перчатки, чтобы не получить ожог.

Оснастка перфоратора

Чтобы получить более полное представление о широких возможностях перфоратора, совершим краткий экскурс в мир насадок, которые применяются в работе этого электроинструмента. Основные виды насадок:

• Буры. «Свёрла», предназначенные для бурильных работ по камню и бетону. На конце усилены твердосплавной головкой. Основное предназначение — проведение монтажных работ, крепёж, проводка коммуникаций.
• Коронки (цифенборы). Устройство для вырезания отверстий большого диаметра. Если необходимо сделать отверстие большой глубины, с коронками применяют специальные переходники, позволяющие выдвигать оснастку на нужную длину. Успешно применяются для обработки керамической плитки, в монтаже электрооборудования.
• Зубила. Самая многообразная категория насадок для перфоратора. Различаются размерами, формой, длиной и шириной рабочей поверхности. Бывают зубила в форме пики, в форме плоской лопатки, а также канальные зубила (штроберы), предназначенные для выдалбливания каналов в бетонных или кирпичных стенах. Незаменимый помощник при демонтажных работах (снятие старой плитки, демонтаж стяжки, подгонке и выравнивании кирпичной кладки перед штукатуркой).

Как Закрепить Сверло В Перфораторе

Как воткнуть сверло в дрель не перфоратор

статьи

• 1. Как воткнуть сверло в дрель
• 5. Как вставить сверло в перфоратор
• 3. Несколько нужных советов
• 4.

Дрель не перфоратор, как инструменты, заставляющие крутиться режущие элементы, – неподменные машины для строительства, ремонта, монтажа различного оборудования не иных видов работ.

Как воткнуть сверло в дрель не перфоратор? Если это не сделать верно, то нереально работать с имеющимся электроинструментом не применить его в деятельности собственной конторы.

Виды сверл для перфоратора

Необходимо сразу отметить, что сверло – это оснастка для дрели, а в перфораторах применяется бур. Разница объясняется тем, что перфоратор пусть и проделывает отверстия, но выполняет это с одновременным долблением, то есть получается бурение.

Наконечники бывают следующих видов:

• зубило;
• сверло;
• пика либо зубило-пика;
• канальный бур;
• коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

Буры изготавливаются из марок стали:

• легированных;
• быстрорежущих;
• углеродистых.

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

Даже особо прочные сверла по металлу для перфораторов неэффективны при обработке толстого материала. Область их применения ограничивается тонколистовым металлом.

По виду рабочего наконечника буры классифицируются на следующие виды:

1. Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
2. Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
3. Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
4. Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

1. SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
2. SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
3. SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
4. SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
5. SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Для патронов определенного типа следует использовать буры только того же типа. Иначе «хвост» не фиксируется, под нагрузкой виляет, что может стать причиной травмы.

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик.

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

• втулка со шлицами, установленная на валу двигателя;
• кольцо на втулке;
• конусообразная пружина, подпирающая кольцо;
• стопорные шары, размещенные между втулкой и кольцом;
• кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Как вставить сверло

Чтобы установить сверло в патроне, следует несильно надавить на кожух: пружина при этом сожмется, щелки хвостовика установятся в шлицы. При отпускании кожуха пружина сдвигает кольцо, стопорные шарики входят в закрытую щель хвостовой части.

В случае с быстросъемными патронами вставить сверла в перфораторы можно без каких-либо затруднений. Но насадку шуруповерта либо обыкновенные сверла для дрелей в крепеж этого типа установить нельзя.

Чтобы использовать инструмент с гладкими хвостовиками круглой формы, требуется приобретение дополнительного элемента – цангового патрона со специальным держателем с пазами.

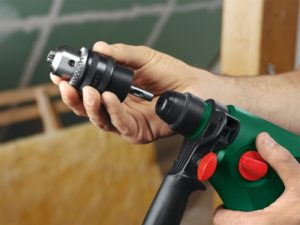

Элемент ставится на перфоратор, после чего возможно применение обычных сверл.

На перфоратор переходник для закрепления сверла

О перфораторе известно, что это узкоспециализированный инструмент, который предназначен для совершения ударных работ. Для этого в патрон инструмента крепится соответствующая насадка, которая имеет специальную форму хвостовой части.

Если необходимо воспользоваться рассматриваемым ударным инструментом, но при этом в комплектации отсутствует бур, то спасет только переходник для перфоратора под сверло, в который можно установить любые виды цилиндрических насадок.

Более подробно об устройстве этого приспособления, описано в материале.

Приспособление для закрепления сверла в перфораторе

Нет лучшего инструмента для бурения бетона и железобетона, чем перфоратор. Отличается инструмент от дрели не только визуально, но и по конструкции механизмов патрона. Если в конструкции дрели применяются патроны с цанговым механизмом, то на перфораторах используются специальные устройства конструкции SDS.

Установка рабочих насадок выполняется за счет специального фиксатора, который представлен в виде шлицов для центрирования и шариков для закрепления. Делается это, чтобы насадки в патроне ударных устройств имели люфт.

Этот люфт нужен для того, чтобы бур и другие разновидности насадок, совершали возвратно-поступательные движения при бурении бетонных материалов.

Часто возникает необходимость не только бурить бетон, но и сверлить отверстия в дереве, металле и прочих материалах. Для таких целей можно воспользоваться перфоратором, но исключительно в режиме сверления.

Кроме того, в патрон инструмента необходимо вставить насадку — сверло по металлу или по дереву. Покупать такие сверла для перфоратора нерационально, тем более, если сверла нужного диаметра есть под дрель. Чтобы совместить инструмент с обычным сверлом для дрели, понадобится купить переходник.

Это приспособление еще называют адаптер для перфоратора, который пользуется популярностью.

! Имея специальный переходник, можно бурить отверстия в прочных материалах обычными сверлами по бетону для дрели. Это позволит сэкономить на покупке буров, которые в отличие от сверл по бетону на дрель, стоят несколько дороже.

Если бур со специальной конструкцией хвостовика можно установить в цанговый патрон дрели, то в перфораторе закрепить цилиндрическое сверло без специального приспособления (соединителя), невозможно.

В итоге получается, что при работе дрелью с буром от перфоратора увеличивается нагрузка на инструмент за счет низкого показателя прямолинейности хода насадки.

Итак, зная, зачем нужно вставлять в мощный электроинструмент сверла с цилиндрическими хвостовиками, разберемся, что же собой представляет приспособление под такие насадки.

Как вставляется в патрон обычное сверло

Возникла необходимость проделать отверстие в металле или дереве, а дрель при этом находится в нерабочем состоянии, тогда выход есть — взять инструмент, сверло и переходник.

Конечно, многие подумают, что проще купить соответствующее сверло по металлу SDS для перфоратора, но не тут та было.

Даже если и удастся найти такое сверло соответствующего диаметра, то стоить оно будет минимум в 1,5 раза больше, чем обычное под дрель.

!Производители выпускают сверла sds plus, которые предназначены для сверления металлических и деревянных конструкций. Однако за счет специальной конструкции хвостовика, стоимость таковых устройств отличается от цены сверл с обыкновенными цилиндрическими хвостовиками.

В итоге получается, что намного выгоднее купить переходник для перфоратора под сверло, и воспользоваться насадкой соответствующего диаметра, чем покупать сверло со специальной формой хвостовика. Что представляет собой переходник или адаптер под сверло на перфоратор, многие даже не знают, поэтому рассмотрим конструкцию устройства.

Конструктивно адаптер состоит из двух частей:

1. Хвостовик — это часть, которая вставляется в патрон агрегата. Хвостовая часть имеет аналогичную конструкцию, как буры и прочие насадки типа sds plus
2. Резьбовая часть — на нее завинчивается цанговый патрон от дрели и шуруповерта. На конце такого переходника имеется болт под отвертку для фиксации устройств. При выборе переходников нужно учитывать размер резьбы, на которую навинчивается патрон от дрели и шуруповерта

Резьба на наконечнике переходника не правая, а левая, то есть, для того, чтобы закрепить патрон на переходник, понадобится вращать его в левую сторону. Патрон от дрели устанавливается на переходник для перфоратора, и после этого остается только вставить в него соответствующее сверло и применять на перфораторе.

!Если планируете устанавливать в конструкцию цангового патрона сверло по бетону, и работать ним в перфораторе, то не рекомендуется это делать продолжительное время. Ударные действия, совершаемые механизмом агрегата, достаточно сильные, поэтому цанговые ключевые и быстрозажимные патроны могут быстро выйти из строя.

Переходники изготавливают из инструментальной стали, поэтому они выдерживают большие нагрузки. Стоимость при этом такого переходника не превышает 150-200 рублей, в то время как за такую сумму можно купить только одну насадку.

Причем в цанговом патроне от дрели, который закреплен в патроне электроинструмента через переходник, можно фиксировать не только сверла, но еще и коронки, насадки-миксеры для замешивания смесей, а также полировальные и прочие виды рабочих насадок.

Почему лучше сверлить металл перфоратором

Не только бурение бетона, но и сверление металла или дерева лучше выполнять мощным электроинструментом, которым является перфоратор. Этот инструмент справляется с любыми сложными задачами, что связано с применением более мощных электродвигателей. Мощностные показатели составляют от 700 Вт и выше, в то время как на дрелях используются электромоторы мощностью от 300 Вт.

Кроме того, агрегат имеет большую силу момента, поэтому с перемешиванием сухих смесей не возникает никаких трудностей. Если есть перфоратор, то не нужно покупать специально низкооборотистую дрель или миксер, ведь этот электроинструмент справится с заданием по замешиванию раствора.

Причины, почему лучше выбрать перфоратор для сверления, чем дрель, следующие:

1. Большая мощность, что позволит достичь положительного результата быстрее, чем при использовании дрелей
2. Большая сила момента — этот показатель очень важен при использовании электроинструмента для перемешивания сухих смесей и сверление дерева сверлом большого диаметра
3. Высокая скорость вращения — для этого в конструкции прямых или пистолетных агрегатов применяются специальные регуляторы. При снижении скорости вращения патрона увеличивается момент, а при уменьшении, наоборот, момент снижается, но при этом увеличивается количество оборотов вращения исполнительного органа

Теперь, когда известно, почему необходимо покупать и применять переходники под сверла на перфоратор, стоит без промедления заказать их или приобрести в ближайшем магазине инструментов.

!Производители также выпускают специальные цанговые патроны на перфораторы, однако такой вариант является нерациональным для приобретения, так как время замены устройств занимает не менее 15 минут, в то время, как установка переходника выполняется за считанные секунды.

Какой тип хвостовика на адаптере под перфоратор

Уместный вопрос о том, какой же тип хвостовика имеет переходник под сверла для закрепления в патроне перфоратора. Производители выпускают исключительно один тип переходников, которые можно установить только в агрегаты с патронами типа sds plus. Под агрегаты с патронами типа sds max такие переходники производители не выпускают, и причинами тому являются следующие факторы:

• Перфораторы с патронами sds-max не имеют опции сверления, поэтому использовать в таких инструментах обычные сверла по металлу или дереву нельзя
• Инструменты с патронами sds max достаточно мощные (от 1,5-2 кВт и выше), поэтому применять в них хрупкие сверла для дрелей просто нерационально. Они быстро будут нагреваться, стираться и переламываться

В итоге получается, что адаптеры под перфораторы для установки сверл применяются только в электроинструментах бытового и полупрофессионального типа. Такие агрегаты имеют следующие опции:

1. Регулятор скорости вращения патрона, что позволяет применять инструмент не только для сверления металла и дерева, но и перемешивания растворов
2. Переключатель режимов, который позволяет включить режим сверления. Именно на этом режиме можно использовать сверла от дрели в перфораторе, установленные через специальный переходник
3. Реверс — это еще одна полезная опция, которая позволяет освободить заклинившее сверло в металлическом основании или произвести замешивание раствора в двух направлениях

Переходник с sds max на sds plus

Чем отличаются патроны типа sds max и sds plus, знаю все. Часто возникают ситуации, когда в арсенале инструментов имеется перфоратор с типом патрона sds max.

Это хорошие и мощные агрегаты, которые предназначены для выполнения серьезных работ. Под такие агрегаты выпускаются соответствующие насадки, которые стоят в 2 раза дороже, чем буры, лопатки и т.п.

для инструментов с патронами sds plus.

Именно поэтому в целях экономии бюджета производители выпускают специальные переходники, которые позволяют установить в патроне перфоратора sds max насадки с типом хвостовиков sds plus.

Это не только выгодно, но еще и очень удобно, так как найти бур sds max небольшого диаметра очень трудно.

На видео подробно показано, что собой представляет переходник с sds max на sds plus, и как в нем закрепляются соответствующие насадки.

Стоит только отметить один фактор, что стоимость таковых адаптеров по сравнению с теми, которые позволяют в патроне перфоратора закрепить сверло от дрели, достаточно высокая. Их цена начинается от 1000 рублей и выше, что зависит от качества используемой стали при их изготовлении.

!Используя в мощных инструментах SDS maxнасадки под SDS plus, необходимо учитывать, что они могут быстро не только износиться, но еще и переломиться под действием высокой силы удара.

Противопоказано применять сверла под дрель в конструкции мощных агрегатов с патронами sds max, используя при этом два типа переходников. Причины таких противопоказаний указаны выше.

Как правильно выбрать переходник на перфоратор под сверло

При выборе переходника никаких трудностей вовсе не возникает, так как производители выпускают исключительно такие модели, которые имеют хвостовики sds plus под перфоратор.

Хвостовики такого типа имеют диаметр 10 мм, как и соответственно насадки. Патрон от дрели покупать не обязательно, так как его можно снять с электроинструмента.

Причем можно использоваться патроны не только от дрелей, но и шуруповертов.

Стоит учитывать, что намного надежнее использовать фиксаторы ключевого типа, так как они прочно фиксируют насадку в отличие от быстрозажимных. Выполнить переход от sds plus на sds max невозможно, да и незачем.

Они бывают разными, поэтому для начала необходимо уточнить диаметр отверстия, а затем заказывать соответствующий адаптер на перфоратор под сверло.

Кроме того, есть также адаптеры под биты, которые позволяют устанавливать в патроне перфораторов соответствующие насадки для вывинчивания или завинчивания крепежных изделий. Если есть адаптер для перехода на цанговый механизм, то такое приспособление покупать не обязательно. Что собой представляет приспособление, подробно показано на видео.

Зная все преимущества и недостатки рассмотренного приспособления в материале, можно сделать соответствующий вывод о рациональности их использования.

В домашнем хозяйстве, где есть и перфоратор, и дрель, переходник сыграет важную роль, поэтому рекомендуется купить его еще до того, как он понадобится.

И обязательно учитывайте размер резьбы, на которую завинчивается патрон, так как они имеют разные размеры, и покупка наугад «должно подойти» всегда сводится к необходимости замены устройства.

Как вытащить застрявшее сверло из перфоратора

В наше время при строительных роботах без перфоратора уже не обойтись. С помощью его можно просверлить любое отверстие, а также демонтировать стену или перекрытие. Часто случается ситуация когда сверло застряло в патроне и вытащить его очень сложно или вообще невозможно. Как же самому вытащить сверло? Чтобы это понять нужно, знать причины появления такой насущной проблемы.

• Как разобрать перфоратор
• Устройство патрона перфоратора

[скрыть]

• Разновидности и причины заклинивания сверла в перфораторе
• Способы, которые могут помочь вытащить сверло
• Рекомендации для недопущения подобных случаев

Во время выполнения строительных работ использование перфоратора становится все более востребованным. С его помощью проделываются различные отверстия или производится демонтаж старых цементно-каменных покрытий.

Нередко возникает ситуация, когда сверлильные принадлежности невозможно извлечь из патрона перфоратора.

Как вытащить сверло самостоятельно и с наименьшим риском порчи инструмента? Для этого требуется понять некоторые особенности возникновения подобных проблем при эксплуатации инструмента.

Если сверло заклинило в патроне, нужно капнуть на место стыка несколько капель масла.

Как выручить быстрозажимной патрон

На шуруповёртах, дрелях, перфораторах обычно стоят быстрозажимные патроны. Никакой вращающейся муфты у них нет, держит оснастку пружинное кольцо-стопор. Домашние мастера предлагают два способа освободить сверло или бур:

1. Снять верхнее уплотнительное кольцо, оттянуть патрон вниз, поддеть проволокой и отвёрткой ушки зажима, растянуть и тоже поднять вверх. После этого ухватить оснастку узкогубцами или пассатижами и, раскачивая либо проворачивая, вытянуть.
2. Извлечь растр (трубку, ведущую к патрону) — это нужно, чтобы стал доступен торец бура. Обычной дрелью и сверлом по металлу (кобальтовым или с алмазным напылением) рассверлить наконечник. После этого бур легко выйдет из патрона. Этот способ едва ли не единственный для перфораторов и ударных дрелей, в которых буквально расплющило, расклепало конец бура.

Разновидности и причины заклинивания сверла в перфораторе

Существует 2 варианта такой проблемы:

• заклинило сверло в патроне дрели или переходном патроне для использования обычного сверла в перфораторе;
• застряло сверло (бур) в перфораторном патроне.

Первый вариант возникает из-за необходимости применения обычного сверла при работе перфоратором. Для этого существует переходной зажимной патрон, как в обычной дрели, он вставляется в зажимное устройство перфоратора, проводится процесс сверления.

После окончания работы иногда не удается свободно вытащить сверло, потому что невозможно открутить или разжать губки патрона. Эта проблема не вызывает сложностей при ее разрешении.

Как правило, сверло заклинивает из-за того, что зажимное устройство не было смазано или имеет сильную загрязненность.

Схема патрона дрели.

Во втором варианте застряло сверло в перфораторном патроне. Происходит это по другим причинам, чем при заклинивании сверла в зажимном патроне. Бур или сверло в дрели испытывает вращательные и иногда слабые ударные нагрузки, которые передаются их телу только через зажимные губки и постоянный упор в дно патрона.

В перфораторе совершенно иной механизм передачи усилий и другая кинематика сверла в его патроне.

Так как перфоратор предусматривает вращательно-ударный или ударный вектор передачи усилия, буры и сверла получают энергию специальным бойком, который приводится электродвигателем инструмента и бьет по хвостовику вставленных приспособлений (сверл, буров, коронок, зубил).

Вставляемая оснастка имеет специальные пазы в своем теле, при помощи которых происходит их фиксация в рассчитанных пределах и передача вращательного момента. Некачественные инструменты имеют слишком мягкую сталь, которая не прошла термообработку, в результате в перфораторе происходит расклепывание хвостовика, особенно при длительной работе.

Несколько советов для использования инструмента

Нелишним было бы напомнить, как работать с перфоратором. Эта информация будет полезна для начинающих строителей.

1. Использовать при работе средства защиты: беруши, перчатки, защитные очки.
2. Нельзя оказывать усилие на перфоратор во время работы.
3. Недопустим холостой режим работы аппарата.
4. В случае если обрабатываемый материал имеет повышенную твердость, то необходимо применить смазку. Альтернативой смазке может служить обычное машинное масло.
5. В случае использования длинного бура сверление необходимо сделать более коротким.
6. Для увеличения срока службы инструмента необходимо периодически охлаждать бур в воде или в масле, делать перерывы в работе.

Перфоратор прочно вошел в жизнь строителя и монтажника сегодня. Этот инструмент при должном отношении к нему будет служить долгое время.

С появлением армированных бетонных сооружений ни один внутренний или внешний ремонт не обходится без перфоратора. На рынке модельный ряд таких устройств представлен большим разнообразием. Однако основные механизмы работают примерно одинаково. Это утверждение верно в первую очередь для процесса переустановки свёрл.

Способы, которые могут помочь вытащить сверло

Достать застрявшее сверло можно при помощи тисков, если зажать в них дрель и вытаскивать сверло методом расшатывания.

Устройство патрона перфоратора предполагает перемещение сверлильной (бурильной) оснастки по стволу. Когда происходит расклепывание (увеличение диаметра противоположной стороны сверла), то ствол не позволяет свободно выходить сверлу. Это является наиболее частой причиной проблемы. Попытаться извлечь оснастку можно следующими способами:
