Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.

Необходимый инструмент

Для сборки деталей ДСП нам понадобится:

• Шуруповерт
• Бита под конфирматы
• Линейка или рулетка
• Карандаш и шило

Глубина и ширина отверстия

При обычно используют конфирмат, размером 6,4*50, т.к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то, для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм, и глубиной не менее 50 мм.

Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.

Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

На детали, которая будет налаживаться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10см от начала), а по ширине – строго по центру (8 мм от края).

Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.

Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй и сразу же сверлом наметить место сверления в торце второй детали, а далее отдельно уже, спокойно до сверлить отверстие.

Делаем отверстие на расстоянии в 8 мм от края, дрель нужно держать строго перпендикулярно к поверхности.

Перед тем как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП, так вы предотвратите появления сколов на обратной стороне.

Как вам известно, основными крепежными элементами в сборке мебели с ДСП или МДФ являются конфирматы. И ввинчиваются они с предварительным сверлением отверстий нужных размеров. Именно сверление сборочного отверстия в ДСП под конфирмат мы и рассмотрим в этой статье.

Необходимый инструмент

Для сборки деталей с ДСП вам понадобится:

1. Электрический шуруповерт;
2. Бита или ключ под конфирмат;
3. Специальное конфирматное сверло;
4. Измерительная рулетка или линейка;
5. Шило и простой карандаш;
6. Необходимое количество конфирматов (в соответствии с деталировкой).

Глубина и ширина отверстий

Для сборки мебели, как правило, используют конфирматы размером 6,4х50 миллиметров, так как полный диаметр резьбы становит 6,4 миллиметра, а диаметр самого тела конфирмата – 4,4 миллиметра.

Поэтому для качественного крепления мебельных деталей с ДСП диаметр отверстий под конфирматы должен быть как минимум в 4,5 миллиметра и как максимум в 5,0 миллиметров и глубиной соответственно не меньше 5,0 сантиметров.

В противном случае, к примеру, если диаметр отверстия больше назначенной то конфирмат не будет держать деталь должным образом если меньше, то очень большой риск что конфирмат своей толщиной разорвет деталь с ДСП.

Для сверления отверстий используют специальное конфирматное сверло, диаметр которого становит 4,5 миллиметров. Такое сверло оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, и которая так же выполняет зенковку под его шляпку.

Естественно можно использовать обычное сверло по дереву диаметром 5 миллиметров, но для качественного крепления придется дополнительно делать отверстие сверлом большего диаметра под шейку конфирмата, а затем зенковку под его шляпку. Все это возможно, но очень хлопотно.

Разметка мест сверления отверстий под конфирматы

Для того чтобы качественно нужно максимально точно разметить места их крепления.

Например, для деталей, которые налаживаются на торец это те, на которых будут сквозные отверстия нужно делать два замера один по длине обычно это 5,0-10,0 сантиметров, а второй от края ровно 0,8 сантиметра (так как толщина нашей детали с ДСП составляет 1,6 сантиметра, у вас может быть и другая).

Отверстие в детали, которая ложится перпендикулярно сверлиться на торце соответственно и разметка происходит на торце детали. Поэтому выдерживаем точно такое же расстояние по длине, а именно 5,0-10,0 сантиметров и по ширине строго по центру торца детали 0,8 сантиметров от края соответственно.

Поэтому чтобы не ошибиться с расчетами просверлите сквозное отверстие, после чего правильно стыкуйте детали и сверлом наметьте в торце точку сверления. После чего уберите одну деталь и уверенно досверлите отверстие в торце детали.

Сверление в плоскости детали

Сделайте разметку (0,8 сантиметра от края и 5,0-10,0 сантиметров вдоль детали) после чего в намеченной точке с помощью шила сделайте углубление это нужно для того чтобы сверло не «бегало» в начале сверления.

Во время сверления следите за тем, чтобы сверло стояло строго перпендикулярно к поверхности детали.

А для того чтобы в процессе сквозного сверления не образовался скол с обратной стороны под деталь нужно подложить ненужный вам кусочек ДСП.

Когда вы просверлите деталь, насквозь уберите подложенный кусочек ДСП и подставьте под деталь что ни будь потолще, чтобы деталь была на весу, и продолжайте сверлить отверстие под шейку и шляпку конфирмата.

Сверление отверстий в торце детали

Как и всех случаях со сверлением отверстий самое главное правило это то, что сверло должно быть строго перпендикулярно по отношению к детали. В случае со сверлением в торце детали все еще сложнее и действовать нужно крайне аккуратно в противном случае сверло может «уйти» в сторону тем самим, испортив деталь.

При сверлении отверстия в торце детали с ДСП необходимо вытягивать сверло, чтобы в отверстие не забивалась стружка.

Сверление отверстий в двух деталях одновременно

Этот вариант сверления считается самым точным и помимо этого самый быстрый. На прежде чем приступить к сверлению двух деталей одновременно их нужно надежно зафиксировать, а для этого вам понадобятся специальные зажимы, струбцина или другое приспособление.

Приспособления для сверления

Для того чтобы каждый раз не терять время на разметку по 08 сантиметров от края как в плоскости так и по торцу детали можно использовать специальное приспособление, которое кстати очень легко сделать самому. Описать такое приспособление можно несколькими словами – это своего рода деревянный шаблон с металлической трубкой для сверла внутри.

Выглядит оно примерно вот так:

Естественно есть и более профессиональные инструменты, к примеру, как этот «кондуктор для сверления»

Какими сверлами сверлить под евровинт мебельный

Конфирмат – это наиболее популярный крепежный элемент, используемый при производстве корпусной мебели. Распространение конфирматы получили еще в 90-х годах прошлого века и с тех пор активно используются специалистами, работающими в мебельном производстве.

Конфирматы отлично подходят для сборки самодельной мебели

Правильное название этого крепежного элемента (наряду с бытующими среди домашних мастеров обозначениями «еврошуруп», «евровинт», а иногда просто «еврик») – «одноэлементная стяжка». Указанное же в заголовке слово произошло от наименования торговой марки Confirmat, которое немецкая компания Hafele начала использовать при выпуске крепежных элементов данного типа.

Особенности конструкции и преимущества использования

Конфирматы представляют собой винты, оснащенные потайной головкой, в которой имеются шлицы двух типов. Благодаря наличию этих шлицев еврошурупы можно закручивать как четырех-, так и шестигранной отверткой.

Стержень такого винта имеет тупой конец, а на его рабочую часть нанесена широко выступающая резьба. Нижние витки резьбы предназначены для нарезания резьбы в предварительно подготовленном отверстии, поэтому они имеют коническую форму и выполнены с зазубринами.

Под головкой евровинты имеют гладкую (без резьбы) поверхность.

Значимые части конфирмата

На всех конфирматах есть защитное покрытие из цинка, латуни или никеля, а изготавливают их из высококачественной углеродистой стали. Применение такой стали позволяет придать евровинтам высокую пластичность, благодаря чему они гнутся, но не ломаются. Высокая пластичность конфирматов обеспечивает их легкое извлечение из мебели даже в том случае, если их монтаж выполнен неправильно.

По соотношению наружного диаметра резьбы и длины винта крепежные изделия данного типа представлены на современном рынке в следующих типоразмерах: 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7х60 и 7х70 мм.

При этом наиболее популярными являются еврошурупы, длина которых составляет 50 и 70 мм, а диаметр резьбы – 7 мм.

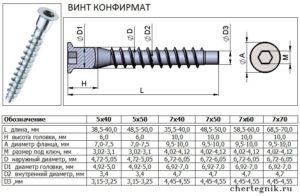

Размеры распространенных конфирматов

Существуют разновидности конфирматов, выпускаемых с обычной шляпкой. При их применении требуется дополнительное зенкование отверстия. Отдельные категории конфирматов изготавливаются со специальным зубом, расположенным под шляпкой. Назначение такого зуба состоит в том, чтобы при монтаже крепежного элемента сформировать фаску, в которой будет располагаться его шляпка.

Если шляпка конфирмата будет находиться на лицевой стороне мебельного изделия, ее можно замаскировать при помощи декоративной заглушки или наклейки, которые сегодня в большом ассортименте предлагает любой строительный магазин. Выбирая такие декоративные элементы, следует учитывать не только размеры шляпки евровинта, но также фактуру и цвет элементов конструкции мебели, которые соединены с его помощью.

Диаметр закрепляющего декоративной выступа заглушки должен подходить под размер углубления в шляпке конфирмата

Как выполняется крепеж с помощью евровинтов

Для использования конфирматов требуются определенные навыки работы с такими крепежными элементами, а также знание особенностей материала, из которого выполнены соединяемые изделия. Сверление под конфирмат выполняется инструментом, диаметр которого составляет 4,5–5 мм.

При этом лучше всего использовать сверла, на которых закреплена ступенчатая фреза, позволяющая сразу снять фаску под расположение головки винта. Применяя такой инструмент, можно получить готовое отверстие за один проход.

Фреза в этом случае формирует идеальную поверхность под шляпку винта, чего нельзя сказать о сверле, которое при извлечении может оставлять на краях отверстия сколы (их, однако, будет прикрывать впоследствии шляпка конфирмата).

Последовательность установки евровинта

Устанавливают конфирматы вручную, а также с помощью электродрели с соответствующими насадками или шуруповерта.

Тем, кто не имеет опыта работы с такими крепежными элементами, лучше устанавливать их вручную, чтобы в случае чрезмерного сопротивления винта иметь возможность в любой момент извлечь его из соединяемых мебельных элементов.

Как просверлить отверстие под размещение конфирмата

Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:

• шуруповерт или электрическая дрель;
• бита соответствующего размера;
• сверло для конфирмата;
• измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
• карандаш;
• шило.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

Размеры отверстия под еврошуруп

Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм.

Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм.

Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.

Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой.

Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка.

Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

• глубина сверления (5–10 см);
• центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

На стыкуемом элементе разметку точки сверления выполняют на его торце, располагая ее строго посередине мебельной плиты.

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Какие отверстия сверлить под евровинт? — Металлы, оборудование, инструкции

Одноэлементная стяжка — крепеж, любимый мебельщиками-профессионалами и обычными любителями делать все своими руками.

Широко известна с 90-х годов под разными названиями: «еврошуруп», «конфирмат» и другими. Одной из первых изделия начала выпускать немецкая фирма Hafele. Торговая марка называлась Confirmat.

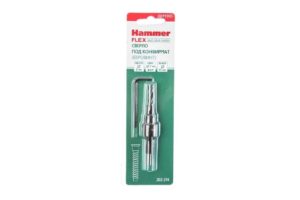

Для вставки крепежа выпускается специальное сверло для конфирмата.

Для евровинта необходимо отверстие. Сложность заключается в том, что по своей конструкции он неоднороден: наружный диаметр резьбы и размер головки отличаются. Есть еще шляпка. Все это нужно учитывать для надежного крепления. Можно сделать следующее:

1. Просверлить отверстие, соответствующее длине конфирмата. Его диаметр делается чуть меньше, чем у наружной резьбы.
2. Головка еврошурупа — чуть шире. Она должна плотно входить в отверстие, но не слишком, иначе могут появиться трещины. Верхнюю часть уже проделанного отверстия придется расширять сверлом с необходимым диаметром.
3. Чтобы шляпка хорошо вошла, необходимо освободить место и под нее. Для получения нужного гнезда дополнительно производится обработка с помощью зенковки. Хотя некоторые мастера этот шаг опускают: достаточно немного сильнее закрутить конфирмат.

То есть для того, чтобы вставить один евровинт, нужно иметь два подходящих сверла и, желательно, зенковку. Потребуется проделать несколько операций, каждая из которых может окончиться неудачей, особенно для новичка:

• положение отверстия и его угол может быть взят неверно, что отразится на надежности соединения;
• при зенковке возможны сколы.

Значительно упростить процесс, сэкономить время и нервы способно специальное конфирматное сверло. Обычно оно заменяет собой все описанные выше инструменты и позволяет сделать отверстие быстро, одним движением. Хорошие образцы не портят края отверстия или делают это незначительно. Небольшой брак обычно можно закрыть шляпкой или заглушкой. Изделия подходят:

• для твердой и мягкой древесины;
• для ДСП с покрытием и без него;
• для пластика.

Размеры

Отверстия под конфирмат соответствуют следующим размерам сверл:

• HSS 7×70;
• HSS 7×50;
• HSS 6,3×50;
• HSS 5×50.

HSS с английского High — Speed Steels, то есть изделия выполнены из быстрорежущей инструментальной стали. Лучше всего для их изготовления подходит иностранная марка HSS 4341 или российские:

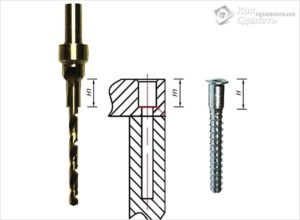

Отверстие должно быть ступенчатым, так как конфирмат имеет части разного диаметра. Поэтому и специальные сверла под него должны повторять форму крепежа. Добиться этого удается с помощью соответствующей конструкции.

С патроном дрели соединяется крепежная часть. В ней имеется отверстие (глухое) под съемное сверло. Посадка последнего — скользящая, производится с незначительным зазором. Это предотвращает изгиб и поломку. Режущая часть — ступенчатая, позволяющая сделать отверстие с несколькими диаметрами за один раз. Конструкция может быть и неразборной.

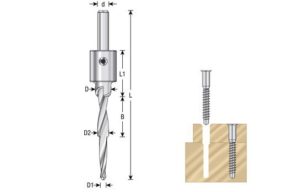

Сверло для евровинта обладает следующими особенностями строения:

1. Передняя часть выполнена под острым углом. Это необходимо для лучшего вхождения и обеспечивает центровку отверстия.
2. Угол винтовой канавки — такой же, как у резьбы в конфирмате. Крепеж хорошо заходит и надежнее держит.
3. Можно регулировать положение упорной части. Это помогает избежать пересверливания: не нужно дополнительно следить за глубиной дырки.
4. Полировке поверхности перьев придается особое значение. Это уменьшает трение и способствует лучшему удалению стружки. Последняя убирается через отверстия в торце упора.
5. Контактная площадь упора делается как можно меньше, чтобы не сминать боковые поверхности дырки. Стойкость сверла остается в допустимых пределах.
6. Упор не только центрирует, но и осуществляет зенкование, необходимое для лучшего захода шляпки. То есть отверстие получается под ключ, можно сразу вставлять конфирмат.

Основные характеристики

Качественное сверло под евровинт мебельный должно обладать следующими характеристиками:

• ударная вязкость (kc): 150−165;
• стойкость к температуре 120−150 °C;
• твердость: 61−64;
• стойкость к изгибам на заданном уровне.

Эти параметры необходимы:

• для быстрого образования нужного отверстия;
• для предотвращения образования дефектов, например, сколов;
• для долгой службы.

При выборе сверла под евровинт мебельный нужно обращать внимание в первую очередь:

• на размеры;
• на производителя;
• на стоимость.

В продаже много китайской продукции. Она, как правило, обладает очень привлекательной ценой, но качество оставляет желать лучшего. Отсутствие надежности обычно объясняется следующим:

• применяемая сталь не подходит для условий работы;
• материал неправильно обработан.

Производители из Поднебесной часто используют любую инструментальную сталь. В итоге твердость быстро снижается, и сверло затупляется. При работе мастеру приходится увеличивать силу нажатия. Материал при этом часто разрушается, крошится.

Если термическая обработка сверла проведена неправильно, оно будет подвержено изгибам. Проявляется это обычно, когда нужно последовательно сделать несколько отверстий.

Гораздо более надежными являются российские сверла под конфирмат, сделанные:

• ООО «Тульский Инструментальный Завод»;
• ООО «БСИ-инструмент».

Из иностранных подойдут, например:

• Archimedes (Швейцария);
• DeWalt (США).

Зарубежная продукция дороже как минимум в два раза. Важно при покупке сразу определить некоторые характеристики:

1. Размер гладкой части конфирмата и глубина посадочной части сверла должны быть одинаковыми.
2. Желательно, чтобы шероховатостей на перьях было как можно меньше.
3. Часть упора для зенковки — под углом 45°, переход к резьбе — плавный.
4. Качество отверстий при неразборной и разборной конструкции — одинаковое. Однако последний вариант — удобнее. Он подойдет в разных случаях, так как конфирмат бывает разным.

Для работы подойдет только инструмент с высокой мощностью. Евровинты можно закрутить и «по дедовскому методу», описанному в начале статьи. Однако это потребует значительно больше усилий, времени и мастерства. Поэтому многие останавливают свой выбор на конфирматных сверлах. Из многообразия товаров всегда есть возможность выбрать что-то подходящее.

Как выбрать сверло под евровинт (конфирмат)

Винты, шурупы, саморезы и т.д. используются повсеместно, однако, для сборки мебели необходимы не только навыки, опыт мастера, но и качественные специализированные крепежные элементы. Одним из самых популярных способов фиксации деталей является технология с использованием евровинта (конфирмата).

Этот крепежный элемент позволяет надежно закрепиться в материале одной операцией. Нужно, только, сделать геометрически правильное отверстие. Для этого, необходимо специальное сверло под конфирмат (евровинт). Размеры его строго определены. Изделие унифицировано под единый стандарт, поэтому, легко заменяется на аналогичное от другого производителя.

Внешне, евровинт напоминает шуруп, от которого он принципиально отличается диаметром и формой нарезанного зуба. Это особенность конструкции позволяет увеличить площадь соприкосновения с телом закрепляемой детали в несколько раз. В результате, надежность соединения существенно увеличивается.

Один конфирмат заменяет 3-4 шурупа аналогичной длины. Для мебели из ЛДСП показатели еще более впечатляющие. Середина листа является самой рыхлой частью материала. Тонкий шуруп не способен надежно зафиксироваться. Евровинт, за счет большего диаметра, захватывает более твердые слои ЛДСП и неслучайно, что производители однозначно отдают предпочтение, именно, ему.

Производители предлагают линейку изделий с разными размерами для различных типов соединений. Не все модели можно найти в магазине. Некоторые используются только для специальных целей. Их можно заказать или приобрести в специализированных торговых точках.

Способ закручивания конфирмата зависит от формы головки. Она может быть шестигранной или крестообразной. Для евровинтов малого диаметра (5 мм) применяется ключ 3 мм, а для больших изделий (7 мм) 4 мм.

В соответствии с таблицей, определяются размеры сверла. В зависимости от материла, отверстие под резьбу делается, либо 3, 5 мм, либо 4, 5-5 мм. Для головки конфирмата необходим диаметр 5 мм и 7 мм, соответственно, в зависимости от марки.

Конструктивные особенности сверл под конфирматы

Евровинты ставят, как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях, нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18.

Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть, так же, как и Р9М5 и Р18 это быстрорежущая сталь.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Как подобрать сверло под евровинт (конфирмат)

Прежде, чем приступить к работе по сборке мебели, нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.

Однако, часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.

В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.

Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.

Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.

Небольшой люфт иногда даже удобен. При небольших ошибках, соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже, отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.

Как выбрать сверло под евровинт (конфирмат)

Винты, шурупы, саморезы и т.д. используются повсеместно, однако, для сборки мебели необходимы не только навыки, опыт мастера, но и качественные специализированные крепежные элементы. Одним из самых популярных способов фиксации деталей является технология с использованием евровинта (конфирмата).

Этот крепежный элемент позволяет надежно закрепиться в материале одной операцией. Нужно, только, сделать геометрически правильное отверстие. Для этого, необходимо специальное сверло под конфирмат (евровинт). Размеры его строго определены. Изделие унифицировано под единый стандарт, поэтому, легко заменяется на аналогичное от другого производителя.

Внешне, евровинт напоминает шуруп, от которого он принципиально отличается диаметром и формой нарезанного зуба. Это особенность конструкции позволяет увеличить площадь соприкосновения с телом закрепляемой детали в несколько раз. В результате, надежность соединения существенно увеличивается.

Один конфирмат заменяет 3-4 шурупа аналогичной длины. Для мебели из ЛДСП показатели еще более впечатляющие. Середина листа является самой рыхлой частью материала. Тонкий шуруп не способен надежно зафиксироваться. Евровинт, за счет большего диаметра, захватывает более твердые слои ЛДСП и неслучайно, что производители однозначно отдают предпочтение, именно, ему.

Производители предлагают линейку изделий с разными размерами для различных типов соединений. Не все модели можно найти в магазине. Некоторые используются только для специальных целей. Их можно заказать или приобрести в специализированных торговых точках.

Способ закручивания конфирмата зависит от формы головки. Она может быть шестигранной или крестообразной. Для евровинтов малого диаметра (5 мм) применяется ключ 3 мм, а для больших изделий (7 мм) 4 мм.

В соответствии с таблицей, определяются размеры сверла. В зависимости от материла, отверстие под резьбу делается, либо 3, 5 мм, либо 4, 5-5 мм. Для головки конфирмата необходим диаметр 5 мм и 7 мм, соответственно, в зависимости от марки.

Некоторые производители евровинтов

Правильное название евровинта, как крепежной детали — одноэлементная стяжка. Пользуются этим термином для заполнения данных при заказе, для составления отчетной документации на профильных предприятиях. В обиходе, более привычно слышать другие названия, например, «евровинт», «еврошуруп».

Слово конфирмат появилось благодаря торговому названию компании Hafele из Германии Confirmat. Появилась эта категория крепежных элементов еще в 70-е годы прошлого века, но настоящую популярность они обрели в 90-х годах. С тех пор, изделия выпускаются многими отечественными и зарубежными производителями, в том числе, и успешно работающей до наших дней компанией Hafele.

Широко представлены на рынке изделия китайских производителей, качество которых не всегда на должном уровне. Но одному из старейших предприятий Китая — Haining Yicheng Hardware Co., Ltd. доверять можно.

Правила сверления под евровинты (конфирматы)

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

• Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
• Сделать точную разметку на деталях с учетом припусков.
• Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
• Сверлить отверстие, контролируя положение инструмента.

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

https://www.youtube.com/watch?v=exI_9skf8Rk

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно, в итоге получается выигрыш по времени, а главное, — по точности отверстий.
