Копировально-фрезерный станок – устройство, изготовление своими руками

Как в производственных, так и в домашних условиях нередко возникает необходимость изготовить деталь, формы и размеры которой полностью идентичны исходному образцу.

На предприятиях эта задача решается при помощи такого устройства, как копировально-фрезерный станок, который позволяет изготавливать копии исходной детали большими сериями, отличается высокой скоростью, а также качеством выполняемой обработки.

Копировально-фрезерный станок

Что собой представляет процесс фрезерования

Копировально-фрезерные станки и любое другое оборудование фрезерной группы можно встретить практически на любом промышленном предприятии. Объясняется это тем, что операция фрезерования — это один из наиболее распространенных методов, используемых для выполнения механической обработки.

Данная технология позволяет выполнять широкий перечень черновых, получистовых и чистовых операций с простыми и фасонными заготовками из черного, а также цветного металла, работать по дереву и пластику.

На современном фрезерном оборудовании с высокой точностью и производительностью обрабатываются детали даже самой сложной формы.

Режущая часть инструментов, выполняющих фрезерование, изготавливается из различных материалов, что дает возможность не только успешно работать по дереву, но и выполнять обработку (шлифовку в том числе) даже самых твердых металлов и сплавов, искусственного и натурального камня.

Фрезерное оборудование подразделяется на два вида: общего назначения и специализированное, к которому и относится копировально-фрезерный станок.

Возможности копировально-фрезерного оборудования

Копировальный станок, относящийся к фрезерной группе, разработан для копировально-фрезерных работ с плоскими и объемными деталями. Кроме того, на таком устройстве можно выполнять гравировку фасонных профилей, наносить на изделия надписи и узоры (даже высокой сложности), осуществлять легкие фрезерные операции по дереву и другим материалам.

Пример результата работы копировально-фрезерного станка

Используя инструменты с режущей частью из различных материалов, на копировально-фрезерных станках обрабатывают детали, выполненные из чугуна, разных сортов стали и цветных металлов.

На таких устройствах для выпуска деталей мелкими и крупными сериями успешно производят лопатки турбореактивных двигателей и паровых турбин, гребные винты для судов, штампы вырубного и ковочного типа, рабочие колеса для гидротурбин, формы для прессования и литья, пресс-формы и т.д.

На копировально-фрезерном станке выполняются технологические операции, практически недоступные универсальному оборудованию. Принцип работы такого станка основан на методе копирования, для выполнения которого используется специальный шаблон.

Применение шаблона исключает человеческий фактор при обработке даже сложнейших деталей, благодаря чему все готовые изделия имеют одинаковую форму и геометрические размеры.

Что удобно, один шаблон можно использовать для точного изготовления большой партии деталей, которые будут полностью идентичны между собой.

Для того, чтобы копирование формы и размеров шаблона было максимально точным, на копировально-фрезерном станке устанавливают копир (пантограф для фрезера). Назначение такого устройства — точная передача всех движений копировальной головке режущему инструменту.

Как устроен копировально-фрезерный станок

Копировально-фрезерные станки, как упомянуто выше, используются для плоскостного (обработка профилей) и объемного (обработка рельефов) фрезерования.

В качестве рабочего инструмента на них применяются фрезы, которые, обрабатывая контур или объемную поверхность детали, повторяют движения копира.

Связь рабочего органа и системы слежения у ручных станков обеспечивается за счет механических, пневматических или гидравлических элементов, нужных для формирования усилия, передаваемого от копира на рабочий орган копировально-фрезерного станка.

Шаблоном на таких станках выступает плоская контурная или пространственная модель, деталь-эталон или контурные чертежи, а элементом, считывающим форму и размеры шаблона, — копировальный палец или ролик, специальный щуп, фотоэлемент. Для изготовления шаблона можно использовать алюминиевый лист или лист из другого металла, пластик или древесину. Шаблон и обрабатываемая деталь располагаются на вращающемся рабочем столе станка.

Схема подвижной части одной из разновидностей копировально-фрезерного оборудования

Рабочий орган копировально-фрезерного оборудования приходит в движение благодаря таким конструктивным элементам, как винт, золотниковый клапан, соленоид, дифференциал или электромагнитная муфта. Реле, устанавливаемые в усилительных устройствах копировально-фрезерных станков, бывают электромагнитными, гидравлическими или электрооптическими.

Качество обрабатываемой детали (шероховатость поверхности, точность формы и размеров) зависит от такого параметра, как скорость перемещения следящего устройства.

Основными элементами исполнительной цепи такого оборудования являются электрический двигатель и гидравлический цилиндр.

Пантограф, устанавливаемый на копировально-фрезерном оборудовании, обеспечивает копирование в заданном масштабе. Конструкцию пантографа составляют направляющий палец, его ось, инструментальный шпиндель и отдельная ось вращения. Шпиндель и направляющий палец располагаются на одной рейке, от соотношения плеч которой зависит масштаб копирования.

Перемещаясь по контуру шаблона, палец приводит в движение рейку, свободно вращающуюся на оси. Соответственно, на другой стороне рейки шпиндель станка совершает идентичные движения, обрабатывая заготовку. На копировально-фрезерных станках, которые изготавливаются своими руками, такое устройство также не будет лишним, его наличие значительно увеличивает функциональность оборудования.

Разновидности станков копировально-фрезерной группы

Оснащение копировально-фрезерного станка может включать приводы различного типа. На основе этого параметра выделяют:

• оборудование с пантографом (пригодное для обработки деталей в 2–3 измерениях);
• устройства с копиром, закрепленным на поворотной рейке, перемещающейся в вертикальной плоскости;
• одно- и многошпиндельные станки, оснащенные поворотными столами круглой или прямоугольной формы;
• станки, подача на которых обеспечивается за счет механических, электрических, гидравлических устройств;
• фотокопировальное оборудование.

Самодельный копировальный станок может относиться к любому из этих типов (в том числе и к копировально-шлифовальным станкам). Надо только найти в интернете чертежи и подобрать комплектующие.

Пример самодельного копировально-фрезерного станка

По степени автоматизации и способу фиксации обрабатываемой детали выделяют следующие категории копировально-фрезерных станков:

• ручные или настольные, на которых заготовка фиксируется механическим способом (на этих устройствах можно рассверливать отверстия различной формы в соответствии с шаблоном);
• автоматическое оборудование стационарного типа, заготовки на котором фиксируются при помощи пневматических прижимов (на таких станках работают с алюминием);
• автоматическое оборудование стационарного типа с пневматическими прижимами, на котором установлена трехшпиндельная головка (на этих копировально-фрезерных станках одновременно рассверливают тройные отверстия, что не позволяют выполнять агрегаты двух предыдущих типов).

Как работает копировально-фрезерный станок

Как было замечено выше, на копировально-фрезерном станке заготовка обрабатывается с помощью задающего устройства — копира.

Все перемещения копира по контуру или поверхности шаблона передаются благодаря специальному (копировальному) устройству на рабочую головку станка, в которой закреплена фреза.

Таким образом, режущий инструмент в точности повторяет все те движения, которые совершает копир, используемый для оснащения фрезера.

Еще один вариант самоделки

Движения элементов копировально-фрезерного станка в процессе обработки детали подразделяются на главные (вращение и перемещение шпинделя при врезании инструмента в материал заготовки, перемещение по контуру рабочего стола и салазок) и вспомогательные (движение шпиндельной головки, салазок и стола в ускоренном режиме, а также установочные перемещения, которые совершают трейсерный столик, копировальный палец, упоры и зажим, фиксирующий шпиндельную головку).

В копировально-фрезерных станках, работающих по алюминию, могут быть реализованы две схемы слежения: простое действие и действие с обратной связью.

При реализации схемы прямого действия рабочий орган станка совершает движения за счет того, что он жестко связан с копиром.

Схема обратного действия не предусматривает такой связи и перемещения от копира на рабочий орган передаются не напрямую, а через следящую систему.

Как уже говорилось выше, на копировально-фрезерных станках выполняют контурное и объемное фрезерование. При контурном фрезеровании движения копира происходят в плоскости, параллельной или перпендикулярной оси инструмента.

В первом случае перемещение рабочего стола оборудования может быть только продольным, а фреза и копировальный палец двигаются вертикально. Во втором случае стол двигается как в продольном, так и в поперечном направлении.

При объемном фрезеровании деталь обрабатывается поэтапно – благодаря нескольким передвижениям стола и инструмента, совершаемым в параллельных плоскостях.

Очередная вариация сделанного самостоятельно станка

Как изготовить копировально-фрезерный станок своими руками

Приобрести копировально-фрезерный станок для оснащения своей мастерской хотели бы многие домашние умельцы, но стоимость такого оборудования достаточно велика. Между тем, обладая желанием, затратив не так много времени, сил и финансовых средств, можно изготовить такое оборудование своими руками.

Естественно, самодельное копировально-фрезерное оборудование не сравнится с профессиональным по своей мощности, надежности и функциональности, но и на таких станках можно выполнять качественные копии, работать с их помощью по дереву и обрабатывать заготовки из других материалов.

Многие пытаются приладить копирующее устройство к уже имеющемуся фрезерному станку, однако это нецелесообразно, так как при этом приходится переделывать практически весь станок.

Как показывает практика, свой самодельный станок копировально-фрезерного типа лучше собирать с нуля, подобрав для этого соответствующие комплектующие.

Ниже на фото приведен пример самодельного станка с дополнением в виде видео. Создатель станка ведет повествование по-английски, но в принципе все вполне понятно и без перевода.

Самодельное копировально-фрезерное устройство с пантографом

Своими руками копировально-фрезерное устройство проще всего изготовить по типовой схеме, которая включает в себя несущую конструкцию – раму, рабочий стол и фрезерную головку.

Приводом для обеспечения вращения рабочего инструмента является электродвигатель, передающий движение через двухступенчатый механизм, позволяющий получать две скорости.

Рабочий стол этого самодельного устройства можно регулировать по высоте.

Многие из тех, кто копировально-фрезерный станок изготовил своими руками, отмечают, что при смене режимов работы, у такого оборудования начинает проявляться масса недостатков.

Объясняется это тем, что самому учесть все недочеты, которые будут возникать у универсального оборудования при смене режимов работы, практически невозможно.

Большое значение имеет размер самодельного копировально-фрезерного станка, который необходимо подбирать в зависимости от того, какого размера заготовки вы собираетесь на нем обрабатывать. При обработке крупных заготовок возникают значительные вибрации, погасить которые в состоянии только оборудование, отличающееся массивностью. При такой обработке серьезные нагрузки передаются и на направляющие оси станка, которые тоже должны быть в состоянии выдержать это.

Первое, что необходимо сделать перед изготовлением копировально-фрезерного станка своими руками, — это определиться с задачами, которые вы собираетесь решать с его помощью. От этого будут зависеть размер рабочего стола, способ закрепления заготовок и шаблона, направления перемещения режущего инструмента.

В зависимости от того, какие детали вы собираетесь изготавливать на своем самодельном копировально-фрезерном станке (а также от материала их изготовления), подбирается мощность электродвигателя. Так, для выполнения гравировки и других работ по дереву вполне подойдет электродвигатель мощностью 150–200 Вт.

Щуп и рабочий орган станка жестко закрепляются между собой и устанавливаются над рабочим столом так, чтобы высота их расположения и их плоскости полностью совпадали. Такая конструкция после установки должна передвигаться горизонтально и вертикально параллельно всем сторонам рабочего стола.

На двух видео ниже еще один мастер рассказывает о изготовлении копировально-фрезерного станка своими руками.

Копировально-фрезерный станок по дереву, металлу

Сложные по рельефу детали изготавливаются последовательно на нескольких видах оборудования. Копировально-фрезерный станок значительно сокращает технологический процесс.

Он с одной установки делает точную копию предмета любой сложности. Такое оборудование умельцы могут сделать своими руками и вырезать фигурные детали или копировать редкие фрески.

Конструкционные особенности и назначение

Копировально-фрезерный станок предназначен для изготовления больших партий деталей со сложной конфигурацией. Перенос размеров и рельефа с детали-образца осуществляется специальными копирами. Они считывают информацию с образца и передают на суппорт, задавая ему нужную траекторию движения.

Считывание информации производится различными способами:

• механическим – специальные щупы и пальцы;
• фотографическими элементами;
• числовым управлением при считывании с цифрового макета.

Способы копирования выбираются в зависимости от обрабатываемого материала, сложности конфигурации, размера партии и возможности подключения к ЧПУ. Кроме копира, на станках с ЧПУ устанавливается пантограф. Он изменяет соотношение размеров изготавливаемой детали относительно образца. Без него копирование происходит в масштабе 1:1.

Важно!

Деталь для копирования делается из мягкого, легко поддающегося обработке, материала.

По металлу

Щуп для копирования представляет собой палец, поджимаемый перпендикулярно пружинами. Он скользит по поверхности шаблона, прижимаясь к кромке. Фреза повторяет его перемещение по 2 осям, вырезая заданные трафаретом фигуры.

Станки с ЧПУ управляются различными способами. Модель программируется по точкам координат или рельеф считывается фотоэлементами и передается на пульт управления. Пантограф корректирует размеры, увеличивая вытачиваемую деталь.

На копировально-фрезерных станках по металлу делают сложные по конфигурации детали, изготовление которых обычным способом трудоемкий и длительный процесс, состоящий из множества технологических операций и ручной подгонки:

• закрытые многоручьевые штампы;
• пресс-формы;
• модели кокилей;
• корпуса с пространственно-сложной конфигурацией;
• систему канавок для смазки;
• гравировку.

Копировальный станок повторяет исходную деталь с точностью 0,001 мм. Он быстро, с одной установки обрабатывает верхнюю и боковые плоскости, производит фигурную фрезеровку канавок, сверление и расточку.

По дереву

Копировальные станки по дереву предназначены для изготовления больших партий одинаковых деталей:

• выполнения сложного декора с множеством мелких элементов;
• фигурной отделки фасадов корпусной мебели;
• фрезеровки пазов, занижений, отверстий в дверном полотне;
• изготовления ручек, планок, плинтусов;
• создания копий объемных картин, вырезая их с дерева и пластика;
• вырезания надписей;
• изготовления объемных букв, цифр, эмблем;
• создание печатей.

Фрезерные станки с фотографическими элементами копирования точно повторяют рельеф резьбы по дереву, фресок, скульптур. Небольшие приспособления с 4 осью перемещения способны создавать точные по форме копии статуэток. Бордюры и плинтуса, украшенные орнаментом, выполняются на простых копировально-фрезерных станках со щупом или копировальным пальцем в столе.

Основные технические характеристики

К стандартным характеристикам фрезерного станка:

• мощность;
• скорость вращения шпинделя;
• габариты рабочего пространства;
• количество скоростей;
• частота подачи шаговых двигателей.

В копировальном оборудовании добавляется:

• способ копирования;
• наличие пантографа;
• производительность;
• количество фрезерных головок.

У копировально-фрезерных станков консольного типа точность копирования ниже. Для точного повторения размеров сложных форм используют станки с подвижным суппортом.

Критерии выбора

Мастерам, изредка изготавливающим у себя в мастерской поделки, достаточно приобрести ручной копировально-фрезерный станок. Для производства больших партий деталей необходимо оборудование с ЧПУ.

Основными критериями выбора модели станка, являются обрабатываемый материал и габариты заготовки. Затем по объему и сложности изделий следует обращать внимание на технические характеристики модели:

• способ копирования;
• мощность;
• частота вращения шпинделя;
• точность обработки;
• количество фрезерных головок;
• производимые операции;
• угол наклона стола;
• способ считывания информации;
• наличие перемещения по 4 оси.

Для промышленных предприятий важно, чтобы станок можно было встраивать в автоматические линии.

Особенности работы с алюминием

Алюминий отличается своими свойствами от других металлов:

• легкий;
• прочный;
• пластичный – вязкий;
• с высокой теплопередачей.

Одновременно алюминий хрупкий, боится вибраций и динамических нагрузок. При работе с алюминием на копировально-фрезерном станке, необходимо надежно закрепить сам станок на прочном монолитном фундаменте.

Угол заточки режущей кромки делается острее, чем для стали. Скорость вращения 15000-18000 об/мин. Подача пониженная. Для отвода лишнего тепла, быстро поступающего внутрь самой заготовки, специалисты рекомендуют применять охлаждающие жидкости, направляя их непосредственно в зону реза или распыляя по поверхности плоских деталей.

Прижимной инструмент оставит на мягком алюминии вмятины. Для крепления заготовок под обработку, особенно листового материала, используют пневматические столы.

Справка! При вибрации детали и биении инструмента на поверхности алюминия образуются вмятины и трещины.

Как изготовить такой аппарат для работы с древесиной своими руками?

Самостоятельно подключить систему копирования и программное управление станком сложно. Для домашнего пользования подойдет низкий станок с механическим щупом. Перед его изготовлением следует сделать эскиз устройства и рассчитать габариты станины исходя из размера рабочей зоны.

Она равна длине направляющих минус ширина подвижного конструктива с фрезой и щупом. Ширина ее составляет половину пространства рабочего стола.

1. Взять массивную плиту. Расположить на ней стойки, чтобы поднять рабочий стол.
2. Вдоль плиты монтировать рельсовые направляющие. Над ними прикрепить хромированные нержавеющие трубы.
3. На них поставить тележки из линейных подшипников.
4. Соединить площадки поперечной пластиной.
5. По краям подвижной тележки смонтировать стойки с трубой – штангой. На ней располагаются в жесткой связке коромысла со щипом и фрезерной головкой.

Двигатель перемещает подвижный конструктив по оси X вдоль направляющих. После каждого прохода происходит перемещение по оси Y. Щуп скользит по шаблону. Вместе с ним фреза совершает движение по оси Z. Каретка, установленная на линейные подшипники, свободно перемещается по направляющим трубам. Скорость задается шаговым двигателем.

Копировально-фрезерные станки находят применение везде, где необходимо сделать точные копии сложных по конструкции металлических деталей или украшений из дерева. На них гравируют надписи на стекле, вырезают декоративные фасады мебели, обрабатывают пластик.

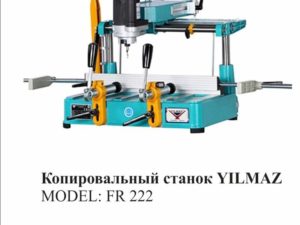

Копировально-фрезерный станок по металлу: характеристики, возможности

Фрезерный станок пригодится как на предприятиях, так и в бытовых условиях. Главное – заранее решить, какой именно вид оборудования надо приобрести. Ведь агрегат выпускается в нескольких разновидностях, у каждой из которых свои параметры. Выбор зависит от назначения устройства, требуемых результатов.

При производстве, использовании домашних мастерских иногда приходится создавать детали с определёнными образцами по формам, размерам. Копировально-фрезерные станки – устройства, позволяющие решить проблему в условиях предприятий. Обработка гарантированно проходит с высокой скоростью, точностью при использовании копировально фрезерных станков.

Технические характеристики

У каждой модели имеются свои конкретные цифры по параметрам. Следующие технические характеристики важны для моделей любого вида:

1. Вес.
2. Мощность электродвигателя и скорость его работы.
3. Вертикальный ход стола, по максимуму.
4. Поперечный ход стола.
5. Продольный ход стола.
6. Определение габаритов по рабочей поверхности стола.
7. Рабочая поверхность стола изделия, которое копируется.
8. Диаметр наибольшей окружности.
9. Масштаб копирования.

Станки оснащают дополнительными инструментами, способствующими созданию различных форм. Использование шаблонов упрощает работу.

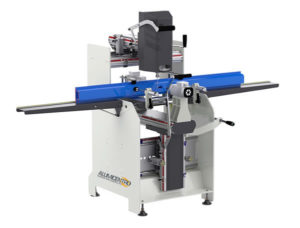

Устройство станка

У станков главное назначение – фрезерование, плоскостного и объёмного типа. Основным рабочим инструментом становятся так называемые фрезы. Именно они отвечают за обработку контура, либо объёмной поверхности детали. Движения копира повторяются. Элементы различного типа образуют соединение между отслеживающими системами и органами выполнения операции:

1. Механические.
2. Пневматические.
3. Гидравлические.

Такие элементы формируют усилие, получаемое рабочим органом от копира.

Устройство работает с шаблонами – пространственными и контурными моделями в плоскости. Так же используются детали-эталоны, либо контурные чертежи. Фреза считывается:

• Фотографическими элементами.
• Щупами специального назначения.
• Роликовыми, пальцевыми механизмами.

Листы шаблонов изготавливаются с помощью алюминия и любых других металлов, дерева или пластика.

Обработка деталей, шаблонов происходит на рабочем станке, с вращением.

Использование следующих деталей начинает движение рабочего органа:

1. Муфтовый электромагнитный элемент.
2. Дифференциальная часть.
3. Соленоид.
4. Клапанная деталь золотникового типа.
5. Винтовая конструкция.

Реле – обязательные приспособления у копировальных устройств, ставятся на усиливающие части. Они могут быть нескольких видов: с электромагнитами, на гидравлике, электрооптического типа.

Скорость, с которой движется следящее устройство – параметр, определяющий качество готовой детали. Для готовых изделий можно добиваться следующих параметров:

• Точность профиля до 0,02 миллиметров.
• Шероховатость – №6.

Гидравлический цилиндр вместе с электрической цепью становятся основными элементами для исполнительной цепи у такого оборудования.

Копирование с заданным масштабом обеспечивается за счёт пантографа. У него так же есть конструкция из нескольких деталей:

1. Отдельная вращательная ось.
2. Инструментальный шпиндель.
3. Ось направляющего пальца.
4. Сам палец.

Одна рейка вмещает шпиндель вместе с направляющим пальцем. Соотношение плеч у рейки определяет масштаб копирования.

Рейка начинает двигаться, когда по шаблону перемещают палец. На следующем этапе осуществляется свободное осевое движение. У другой стороны рейки движения идентичные, при помощи станкового шпинделя. Последний понадобится при самостоятельном изготовлении инструментов. Функциональность устройства увеличивается.

Принцип работы

Деталью, задающей характеристики, при обработке становятся копиры. Головка у стола – основной инструмент для работы, принимающий перемещения на рабочей поверхности, контуре. Повтор движений проводится за счёт частей с резаками.

Работа главных элементов осуществляется с основными и вспомогательными движениями. Главное – когда вращается и перемещается шпиндель, инструменты врезаются в материалы заготовок, по контуру ходит стол с салазками.

Движений вспомогательного типа бывает несколько:

• Ускорение движения стола, салазок.
• Перемещения установок, от столиков с копировальными пальцами, механизмами упора, зажима.

Обычные действия, использование обратной связи – два основных вида схем, реализация которых допускается для устройств. Жёсткая связь с копиром – основа самой простой схемы, прямой разновидности. Связь отсутствует, когда движение обратное. Устройство отслеживания передаёт движения.

Когда фрезеруется контур, либо объём, станки данного типа подходят идеально.

Если фрезерование контурное – предполагается использование плоскости, которая находится параллельно, либо перпендикулярно по отношению к инструменту.

Пантограф так же позволяет реализовать прямую схему. Он уменьшает размеры изделий в готовом виде по сравнению с шаблонами. Самостоятельное изготовление устройств при необходимости не доставит хлопот.

Заключение

Для столярных и модельных мастерских копировальные станки подходят как нельзя лучше, поскольку они позволяют обрабатывать металл и дерево в одинаковой степени.

Главное – чтобы поверхность была достаточно мягкая. Популярными стали модели, привезённые из Италии. Но тайваньские и китайские установки ничуть не уступают по качеству.

Высокая точность и надёжность – главное достоинство современного оборудования.

Достаточно 2-3 дневного обучения, чтобы приступить к работе с деталями любой сложности.

Самые популярные виды копировально-фрезерных станков

На больших предприятиях и в частных мастерских часто возникают потребности в производстве деталей одинаковых по размеру и форме. Чтобы выполнить подобные работы необходимо применять копировально-фрезерный станок. Оборудование позволяет изготавливать одинаковые детали, не отличающиеся по размеру и форме.

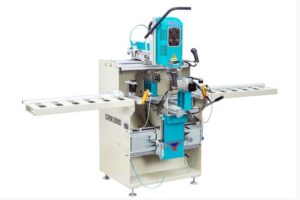

Копировально-фрезерный станок

Устройство

Знание конструкции станка позволяет избежать ошибок в эксплуатации оборудования. Устройство:

1. Обработка заготовок производится с помощью фрезы.
2. Оснастка приводится в движение с помощью шпинделя.
3. Одинаковые детали изготавливаются с помощью задающего устройства (копир).
4. Каркас. Представляет собой направляющие, по которым передвигаются рабочие части.
5. Станина, на которой закрепляются остальные детали. Это литая конструкция.

Дополнительно на копировально-фрезерном оборудовании устанавливается пантограф. С его помощью задаётся рабочий процесс в определённом масштабе.

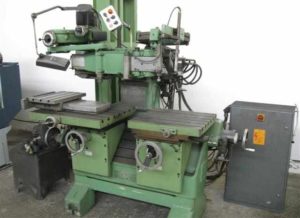

Копировально-фрезерное оборудование

Предназначение

Использование станка позволяет проводить фрезерование поверхности заготовок. Подобное оборудование используется как для работы с металлом, так и с деревом. Для копира используется готовая деталь, по которой станок начинает копирование формы на необработанную заготовку. Копировально-фрезерные станки предназначены для таких работ:

1. Контурное фрезерование.
2. Гравировка поверхностей.
3. Создание узорных надписей, орнаментов, контуров.

Промышленные машины позволяют создавать узоры и сложные фигуры на разных плоскостях.

Классификация

Копировальные фрезерные станки бывают разных типов, комплектации и конструкции. Оборудование, которое можно найти в продаже, бывает нескольких типов:

• с пантографом;
• с фотокопировальными механизмами;
• оборудование, комплектуемое копиром и поворотной рейкой, на которой он закрепляется.

Копировально-фрезерные машины можно разделить на две группы по количеству рабочих частей:

1. Одношпиндельные. Простые модели, имеющие один шпиндель с фрезой. Оборудование используется в небольших мастерских, где не требуется серийное производство деталей.
2. Многошпиндельные. Имеют несколько шпинделей. Оборудование используется на предприятиях и заводах.

Станки с копиром можно разделить по типу управления:

1. Ручные. Механизм настраивается человеком, приводится в действие с помощью пневматических и механических приводов.
2. Машины, оборудованные системой ЧПУ. Это профессиональное оборудование, в котором требуется прописывать алгоритм для подвижных механизмов.

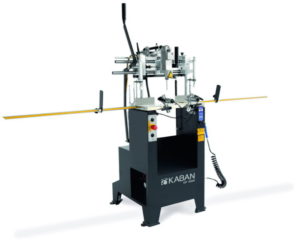

Ручной копировально фрезерный станок

Как изготовить копировально-фрезерный станок

В строительных магазинах присутствуют копировально-фрезерные станки для обработки металлических заготовок. Самые популярные — модели с системой ЧПУ. Однако они очень дорогие. И поэтому вопрос о изготовление станка своими руками становится весьма актуальным.

Добиться высокой производительности от самодельного оборудования не получится. Без опыта работы с радиодеталями, схемами и программным обеспечением установить систему ЧПУ на самодельную модель не получится.

Этапы изготовления самодельного токарного станка:

1. Подготавливается чертёж. На нём изображаются элементы устройства и размеры. Габариты самодельного оборудования выбираются в зависимости от того, какие заготовки будут обрабатываться с его помощью и сколько места есть в производственном помещении.
2. Когда чертёж готов, подготавливаются инструменты, расходные материалы. Станину, несущую раму лучше изготавливать из металла. Отдельные детали скрепляются сварочным аппаратом. Конструкцию нужно закрепить на тяжёлой станине. Она не позволит вибрациям нарушить рабочий процесс.
3. Рабочий стол изготавливают из листового металла. Его оборудуют системой перемещения по горизонтали и вертикали.

НЕ ЧПУ!!!!!!! !Копировально-фрезерный станок. 1 часть.
После сборки основной конструкции, на самодельный станок устанавливается шпиндель, в который закрепляется фреза. Для передвижения рабочей части на конструкцию закрепляются направляющие профиля.

Самодельное оборудование не годится для серийного производства. После нескольких обработанных деталей направляющие профиля отклонятся от изначальных размеров. Из-за этого их требуется периодически проверять, настраивать.

Нельзя забывать про изготовление панели управления. Лучше сделать пульт, с помощью которого можно будет изменять скорость вращения шпинделя. Перед включением самодельного оборудования проверяется надёжность крепёжных соединений, работоспособность двигателя, наличие питания.
Копировально фрезерный станок 2 часть. Немного сварочных работ.

Копировально-фрезерный станок позволяет изготавливать одинаковые детали с готовых шаблонов. Это позволяет заниматься серийным производством изделий из металла и дерева. Можно собрать самодельное оборудование, которое пригодиться в мастерской или гараже.

Оно не сравнится с промышленным, однако подойдёт для изготовления деталей в небольшом количестве.

Самые популярные виды копировально-фрезерных станков Ссылка на основную публикацию

Какие бывают копировально-фрезерные станки по дереву: основные характеристики и цена изделий

При необходимости сделать копию предмета из дерева или металла на помощь приходит копировальная техника, для этого она используется на многих предприятиях. В частности, копировально-фрезерные установки предназначены для создания предметов максимально копирующих исходный образец.

Современные виды станков дают возможность выполнять работу точно и быстро большими тиражами.

Такие установки замечательно походят для создания копировальных работ на плоскости и в объеме с применением соответствующих копиров и моделей объемного типа.

Что представляет собой фрезерно-копировальный станок по дереву, как он работает и какая его примерная цена, мы узнаем из статьи.

Фрезерно-копировальная техника

Станки такого типа представляют собой один из способов механической обработки, чтобы создать предметы нужной геометрической формы. Поверхность заготовки обрабатывается в несколько этапов — черновая, получистовая и чистовая обработка.

Область применения фрезерных станков очень широкая — это фасонные детали из древесины, плоскостное фрезерование, обработка профиля, объемное фрезерования рельефов предметов и деталей. Прежде чем попасть в массовое производство, фрезерные станки должны пройти специальную сертификацию, чтобы соответствовать всем нормам и правилам безопасности, необходимым в процессе работы.

Благодаря методике шаблонной технологии копирования, получается одинаковая форма всех деталей и ошибка работника, обслуживающего станок, сводится к нулю, поскольку человек не оказывает влияние на рабочий процесс агрегата.

Чтобы выполнить ряд абсолютно одинаковых готовых изделий необходимо применение специальных шаблонов либо изделие, которое было выполнено по нему. Специалисты рекомендуют оснастить дополнительно агрегат пантографом. Это механизм, передающий максимально точно движения режущему инструменту вдоль профиля установки головки.

Обработка заготовки по копиру посредством копировального механизма дает команду всем исполнительным устройствам агрегата. Фреза установки и деталь, которая подвергается фрезерованию, воссоздают поверхность, заданную на копире в относительном передвижении.

К главным движениям относятся — рабочий стол фрезерного станка, передвижение по контуру салазок, вращение шпинделя. Второстепенными являются:

• Перемещение трейсерного столика, установочного характера копировального пальца и упоров.
• Ускорение движения шпинделя салазок и рабочей поверхности стола.
• Зажим головки шпинделя.

Копировальное фрезерование может быть двух типов:

Контурное фрезерование отличается тем, что при обработке дерева кривая копира расположена в параллельной или перпендикулярной оси рабочего инструмента.

В одном случае рабочая поверхность с заготовкой и копиром передвигается только в параллельном или поперечном направлении копира, его кривой линии.

Также они могут передвигаться только продольно, в этом случае весь процесс кривой контролируется перемещением копирного пальца и фрезы в вертикальной плоскости.

Когда идет процесс объемного копирования заготовка имеет пространственную сложную поверхность. Она обрабатывается двумя или более параллельными ходами рабочего стола, при каждом ходе выполняется контурное фрезерование.

Выполняющий весь процесс рабочий инструмент станка, после каждого рабочего прохода вынужден смещаться относительно детали на показатель поперечной подачи перпендикулярно строке, затем снова выполняется ход стола.

Назначение фрезерно-копировальных агрегатов и их преимущества

Это оборудование давно уже стало незаменимым для небольших мебельных мастерских. Они помогают выполнить фрезерование прямых и криволинейных поверхностей, сверлить отверстия, делать гнезда самых разных конфигураций по дереву.

Они применяются для резьбы разных пород дерева, для копирования скульптур и плоскорельефных поверхностей. Станки помогают существенно повысить качество обрабатываемой продукции. Главными преимуществами копировально-фрезерных станков по дереву можно назвать:

• Компактность.
• Высокая прочность.
• Длительный эксплуатационный срок.
• Высокая точность и надежность станков.

Цена на фрезерно-копировальные станки по дереву

Оборудование предназначено для обработки поверхностей мягких и твердых пород древесины, поэтому прекрасно подходят для столярных и модельных мастерских.

Фрезерно-копировальные агрегаты производства Италии G 60 — G 80 — G90 GRIGGIO, очень популярны в столярном и мебельном производстве.

Они предназначены для фрезерования криволинейных и прямолинейных контуров, гнезд, контуров и пазов, сверления и зенкования отверстий в столярно-мебельных заготовках. Отлично подходят для обработки мебельных фасадов и дверных полотен.

Фрезерно-копировальная установка VFK-810 (угол поворота стола до 45о) — создана для фрезерования контуров криволинейных и прямолинейных, гнезд, пазов, зенкования и сверления отверстий в мебельно-столярных заготовках. Важным преимуществом является высокая скорость до 20 000 об/мин, идеальное качество, которое дает шпиндель. Подъем стола — 200 мм, его размер, длина — 1 000 и ширина — 800 мм. Примерная цена — 274 000 рублей.

Фрезерно-копировальный агрегат WINNER LH-1000 производства Тайвань — идеальный вариант для изготовления филенчатых дверей и других видов столярных работ. Такие операции являются самыми сложными, трудоемкими, поэтому даже опытный мастер с высокой квалификацией не в состоянии справиться такой задачей за короткое время.

Изготавливает филенчатый элемент за один проход, многоуровневый шпиндель меняет быстро профиль, не переставляя инструмента. Оборудован специальным столом с плоской системой координат, что дает высокую точность всех выполняемых фрезерных операций, а также безопасность.

Шпиндель вращается с частотой 9 000 об/мин, цена станка — 1 246 463 рубля.

Копировально-фрезерный станок производства Китай МХ 5068. Его отличительными особенностями является высокая скорость до 18 000 об/мин, идеальное качество дает шпиндель, изделия не нуждаются в дальнейшей обработке.

Вертикальное перемещение шпинделя от пневмопривода, поворот стола на 45о, увеличенные размеры рабочего стола — 805-600 мм, наибольшая толщина заготовки — 150 мм, масса станка — 440 кг, цена изделия — 193 240 рублей.

Такое оборудование, как современный копировально-фрезерный станок отличается высокой точностью и надежностью в выполнении различных видов работ. Для того чтобы начать на нем работать достаточно 2-3 дневного обучения, после чего можно создавать настоящие шедевры по дереву.

• Виталий Данилович Орлов
• Распечатать
