Марка стали сверла по металлу

Какие сверла по металлу самые лучшие. Делаем правильный выбор

Плотность металла настолько велика, что для его обработки необходимо использовать специальные инструменты и механизмы. Для того чтобы сделать отверстие в этом материале применяются дрели и сверлильные станки, в которых основным режущим элементом являются сверла.

Какие свёрла по металлу лучше? Непросто определить, ведь универсальных изделий которые бы подходили для обработки всех типов металлических изделий, не существует. Опытный мастер сможет «на глаз» определить вид металла и быстро подобрать для обработки подходящий режущий инструмент.

Новичку в этом деле необходимо начинать с азов. Вначале изучить классификацию свёрл и сферу их применения, потому что лучшие модели — это изделия, которые идеально подходят для обработки конкретного вида металла.

Какие бывают сверла, как по маркировке и внешнему виду подобрать подходящее для работы изделие, узнайте в статье.

Виды свёрл по металлу

Чтобы выбрать лучшие модели, необходимо разобраться в видах свёрл.

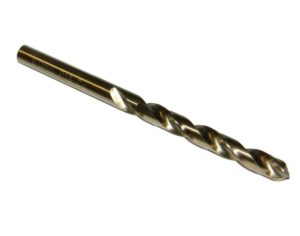

Спиральные

Классические, цилиндрической формы свёрла, которые наиболее часто используются для сверления металлов. Обычно спиральные изделия изготавливаются из стали HSS.

Материал представляет собой высококачественный режущий тип стали, поэтому изготовленные из неё буравчики отличаются высокой прочностью и долговечностью.

:

Конические (ступенчатые)

Режущая поверхность имеет форму конуса, за что данный вид свёрл и получил своё название. Конические буравчики применяются для изготовления отверстий в тонком металле, а также для исправления дефектов от других режущих инструментов.

Какие лучше ступенчатые сверла выбрать? Зависит от типа обрабатываемого металла. Если плотность заготовки слишком высока, то лучше приобрести более дорогие, золотистой окраски изделия.

В быту этот вид свёрл применяется редко. Если необходимо часто производить сверление тонких металлических листов или обрабатывать мягкие материалы, то несмотря на относительно высокую стоимость, его следует приобрести для домашней мастерской.

:

Корончатые (кольцевые фрезы)

Режущий инструмент представляет собой цилиндр с режущим краем, которым и осуществляется разрезание металла.

Затраты энергии на изготовление отверстия таким способом в несколько раз ниже, за счёт небольшой площади соприкосновения инструмента с обрабатываемой поверхностью.

Преимуществом использования этого вида свёрл перед другими, заключается в изготовлении отверстий большого диаметра. При этом удаётся получить более качественные края, чем при работе со спиральными моделями.

:

Перовые

Особая разновидность плоских буравчиков со сменными рабочими кромками применяется для сверления металла. Такие изделия позволяют выполнять качественные, идеально ровные отверстия.

Отсутствие перекоса в процессе сверления и возможность сделать отверстие большого диаметра в различных металлических конструкциях, позволяет многим мастерам отказаться от использования спиральных изделий.

Низкая стоимость перовых свёрл позволяет во многих случаях обработки металла назвать их лучшими для сверления отверстий.

Это основные типы свёрл применяемых для изготовления отверстий в металлических конструкциях.

:

Классификация свёрл по материалу изготовления

Какие сверла по металлу самые лучшие при сверлении особо прочных сплавов, ответить довольно просто:

1. Для обработки такого материала следует выбирать изделия, у которых на режущей кромке располагается пластина повышенной твёрдости. Такие буравчики являются лучшими для обработки твёрдых сплавов.
2. Цена таких изделий невысокая за счёт того, что основное тело режущего инструмента изготавливается из обычной инструментальной стали.

Хорошими характеристиками обладают свёрла изготовленные из металла легированного кобальтом.

Они отлично переносят повышенные механические нагрузки и чрезмерный нагрев рабочей поверхности во время работы. Стоимость изделий высокая, но если необходимо сделать отверстия в твёрдом сплаве, то кобальтовые аналоги являются лучшими для выполнения такой работы.

Титановые свёрла не уступают по прочности кобальтовым, а при сверлении легированных сталей и цветных сплавов показывают даже лучшие результаты.

При правильном использовании, титановые модели долгое время сохраняют заводскую заточку, что позволит выполнить значительно больший объём работ.

:

Недорогие свёрла по металлу изготавливаются из обычной быстрорежущей стали Р9 и Р18. Режущий инструмент отлично справляется со своей функцией, но рабочая поверхность быстро затупляется, особенно при превышении определённого температурного порога.

Маркировка режущих изделий

Маркировка сверл по металлу необходима для определения типа стали, из которого изготовлен режущий инструмент. На изделии также указывается его диаметр, класс точности и производитель (страна). Не маркируются только спиральные буравчики, диаметр которых менее 2 мм.

В остальных случаях маркировка свёрл может иметь следующие значения:

• Р9 — изготовлено из быстрорежущей стали с процентным содержанием вольфрама 9%.
• Р9К15 — указывает на наличие в быстрорежущей стали кобальта в количестве 15%.
• Р6М5К5 — обозначает наличие сложного состава режущей стали содержащей вольфрам, кобальт и молибден.

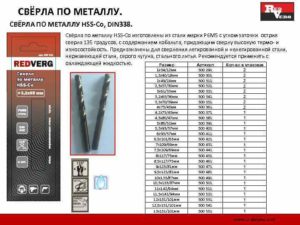

Импортные изделия имеют обозначение HSS, по которому можно определить состав материала, из которого был изготовлен бурав. Сверло HSS — расшифровка которого будет приведена ниже, используется с дополнительной буквой, по которой и определяется наличие легирующего металла.

Маркировка HSS:

• HSS-Е — содержит кобальт. Используется при обработке металлов повышенной вязкости.
• HSS-Tin — имеет титановое напыление, который значительно увеличивает твёрдость рабочей поверхности, а температурная устойчивость материала повышается до +600 градусов.
• HSS-Е VAP — режущий инструмент используется для обработки нержавеющих материалов.
• HSS-4241 — предназначены для сверления алюминия.
• HSS-R — обладают максимальной прочностью.

По маркировке режущего инструмента можно определить для какого металла и в каком режиме можно использовать сверло. Если маркировка не видна, то можно по цвету изделия определить предназначение сверла.

Визуальное определение типа сверла

По внешнему виду режущего буравчика можно определить тип материала из которого изготовлены изделия и тем самым узнать механическую прочность образца. По цвету можно определить состав и качество изготовления.

Серый

Свёрла серого цвета изготавливаются из металла, который не подвергался какой-либо дополнительной обработке.

Качество инструмента, в данном случае, оставляет желать лучшего, но для одноразового применения такие изделия вполне сгодятся.

Чёрный

Такой цвет свидетельствует о том, что инструмент подвергался обработке перегретым паром. В процессе обработки изделие приобретает большую прочность.

Отлично переносит многочисленные циклы нагрева и остывания металла, а также сохраняет заточку рабочей поверхности в течение длительного времени.

Цена чёрных свёрл по металлу не намного выше серых изделий, поэтому при наличии выбора, при покупке следует отдать предпочтения инструментам этого типа.

Тёмно-золотистый

Данный цвет говорит, что режущий инструмент был подвергнут процедуре отпуска. Такой вид обработки значительно повышает механическую прочность изделия в результате снижения внутренних напряжений.

Отпущенным сверлом можно успешно обрабатывать металлы повышенной прочности, поэтому если предстоит сверление слишком твёрдых сплавов рекомендуется приобрести подобную модель.

Ярко-золотистый

Ярко-золотистая окраска говорит, что при производстве использовался металл изготовленный с добавлением титана.

Несмотря на высокую стоимость таких моделей, гораздо практичнее приобрести качественное сверло, чем использовать дешёвые режущие инструменты, которые при сложных работах понадобится использовать в больших количествах.

Таким образом, несложно по внешнему виду определить качество изделий и принять решение, какие сверла по металлу лучше покупать.

Классификация по размеру

Чтобы выбрать самое лучшее сверло и при этом не переплачивать, достаточно знать на какие размеры по длине принято разделять данные изделия. Если при сверлении металла не требуется изготовление глубоких отверстий, то приобретение слишком длинных моделей приведёт к перерасходу денежных средств.

Классифицировать свёрла по длине принято следующим образом:

1. Короткие, длиной 20-131 мм. Диаметры инструмента находятся в пределах 0,3-20 мм.
2. Удлинённые, длина составляет 19-205 мм, а диаметр — 0,3-20 мм.
3. Длинная серия диаметром 1-20 мм и длиной 56-254 мм.

При выполнении сверлильных работ различной глубины следует подбирать инструмент максимально подходящий для выполнения конкретной задачи.

Лучшие производители

Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.

Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.

Среди новичков, также могут быть достойные производители. Но чтобы узнать, что в продаже находится товар надлежащего качества необходимо совершить покупку, которая часто представляет собой «лотерею».

Лучшие фирмы-производители:

1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.

Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.

2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.

3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.

:

Заключение

Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:

1. Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
2. При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.

(9 4,11 из 5)
Загрузка…

Свёрла по металлу. Какие лучше?

Универсальный и важный инструмент, без которого не обойдется ни один ремонт независимо от сложности выполняемых работ – это сверло. Сегодня рынок стройматериалов предлагает широкий выбор различных видов сверл.

Все сверла различаются не только по длине, диаметру, но и по материалу, для сверления которого они и предназначены (дерево, металл, бетон, керамическая плитка, кирпич, стекло).

Прежде чем произвести сверление того или иного материала необходимо подобрать соответствующий размер сверла. Его же вид подбирается в зависимости от выполняемых работ.

Сверло по металлу

Универсальность – отличительная черта сверла по металлу. Этот инструмент является незаменимым при выполнении работ с металлами различной прочности. С его помощью легко просверлить отверстие в чугунных изделиях, цветном металле, металлокерамике, легированных и нелегированных сталях.

Спиральные сверла по металлу сегодня пользуются небывалой популярностью. Это стержень цилиндрической формы, в котором выполнены две образующие режущие кромки винтовые канавки. По отношению к оси стержня канавки расположены под углом 10-45°.

Специалисты рекомендуют при покупке обращать внимание на материал, из которого изготовлено сверло по металлу. Самый высокопроизводительный и качественный режущий инструмент изготавливается из легированной и быстрорежущей стали.

В качестве легированной можно взять марку стали 9XC, быстрорежущей – сталь марки P6M5.

Инструменты, выполненные из таких сталей, позволяют получить высокий показатель в процессе сверления, являясь при этом высокопрочными, долговечными и надежными.

Маркировка и цвет сверл по металлу

Наверное, каждый из нас задумывался над тем, из чего изготавливают сверла, что означает маркировка, выбитая на инструменте? Как с помощью металла происходит сверление себе подобного? Все потому, что изделие производится из качественной и высокопрочной стали, а не из сырца, который проникает внутрь рынка от производителей нечистых на руку.

Что означает маркировка сверла?

Что же означает маркировка на сверле? Маркировка сверла по металлу имеет буквенно-цифровое обозначение: сначала идет буква основного элемента, после нее указываются цифра, означающая его процентное содержание в материале из которого изготовлено сверло. За первыми двумя символами могут также обозначаться и другие элементы.

Буква Р означает вольфрам, К – кобальт, Ф – ванадий, М – молибден. Хром обычно не указывается в маркировке, так как в исходном материале он всегда присутствует (около 4%). Также не указывается и углерод.

Например, маркировка сверла Р7М6К6 указывает на то, что оно изготовлено из быстрорежущей стали с массовой долей содержания вольфрама 7%, молибдена – 6%, кобальта – 6%.

Отечественные производители не наносят никакой информации на сверла по металлу диаметром менее 2 мм. На инструмент диаметром 2–3 мм наносится диаметр и марка стали. У всех остальных сверл помимо названной информации выбивается товарный знак, а в редких случаях и класс точности сверла.

Если в металле сверлятся отверстия под резьбу, под каждое подбирается сверло определенного диаметра. Для резьбы М4, М5, М6, М8, М10, М12 диаметр сверл соответственно равняется 3,3; 4,2; 5,0; 6,7; 8,4; 10,2 мм.

Большие отверстия в металле необходимо выполнять в несколько этапов, то есть вначале следует использовать тонкое сверло, после увеличить диаметр до нужных размеров.

К примеру, для того, чтобы просверлить отверстие диаметром 10 мм, лучше его просверлить в два приема сверлами 5 и 10 мм.

Что означает цвет сверла?

Все сверла изготавливаются следующих цветов: ярко-золотой, черный золотистый, серый и черный.

Ярко-золотой цвет говорит о том, что в процессе обработки инструмента применялся нитрид титана. Покрытое нитридом титана сверло обладает повышенной прочностью. В процессе сверления между поверхностями создается меньшее трение.

Черный золотистый оттенок свидетельствует о том, что в исходном сырье, дабы снять внутреннее напряжение применялся отпуск.

Серый цвет говорит о том, что не проводилась окончательная обработка по защите и упрочнению материала. Это означает, что изделие низкого качества – оно долго не прослужит.

Черный цвет означает, что инструмент был обработан перегретым паром, что позволило увеличить его износостойкость.

Кобальтовые сверла по металлу Р9 от торговой марки Polmart

Для сверления высокопрочных металлов предназначены сверла из быстрорежущей стали Р9 стандарта DIN 338. Эти сверла могут работать как со стационарными так и с ручными дрелями.

Красностойкость описываемого сверла по металлу повышается из-за высокого содержания в составе инструмента кобальта и прочих легирующих элементов.

Эти кобальтовые сверла широко используются для выполнения отверстий в нержавеющих, кислотоупорных, тугоплавких и высоколегированных сталях, плотность которых достигает 1000 Н/мм.

Сверла по металлу от торговой марки Bosch

Сверло по металлу от компании Bosch линейки изделий HSS-CO изготавливаются согласно всем стандартам из быстрорежущей стали. Благодаря этим сверлам в процессе сверления стружка удаляется очень быстро из-за оксидного покрытия сверла по металлу. Сверло имеет угол заточки в форме зубила и равен 135° с сеточной шлифовкой применяется для сверления практически всех сталей.

Термическую стойкость улучшает легирование сверла кобальтом, при этом показатель прочности на разрыв равняется 1000 Н/мм. Это означает, что такое сверло можно применять для сверления практически всех сплавов, сталей и в то же время выполнять различной сложности производственные задачи. Необходимая выдержка наружного диаметра сверла обеспечивается классом точности h8.

Сверла по металлу с титановым покрытием от компании Haisser

Эти сверла заточены крестообразно и являются одними из мощнейших инструментов, применяемых при сверлении в быту и промышленности при самых высоких нагрузках.

Сверла по металлу с титановым покрытием могут работать в тяжелых условиях, при этом обеспечивается максимальное охлаждение титанового покрытия. В основном такие сверла применяются в промышленности и во время проведения сложных технологических работ.

Сверло имеет угол заточки с сеточной шлифовкой равный 135°. Высокая износостойкость и практичность способствуют увеличению срока службы.

Такие сверла по металлу с титановым покрытием применяются для легированных и нелегированных сталей, цветных металлов, плексигласа, металлокерамики.

Из какой стали делают сверла по металлу — Справочник металлиста

Для сверления металлов используют винтовые или, как их чаще называют, спиральные сверла. Будучи практически одинаковыми по конструкции, эти инструменты могут различаться по материалу, виду дополнительной обработки, особенностям заточки. Существует много разновидностей сверл, оптимизированных для разных металлов, глубины сверления и других условий работы.

Из чего изготавливают сверла

Для изготовления сверл по металлу применяется быстрорежущая сталь. Это группа высоколегированных сплавов, в состав которых, кроме железа и углерода, входит вольфрам, молибден, кобальт, ванадий и другие элементы.

Быстрорежущая сталь отличается от обычной инструментальной тем, что сверло из нее сохраняет работоспособность при нагреве. Инструментальная сталь при нормальной температуре не уступает по твердости быстрорежущей, но при нагреве свыше 200оС происходит отпуск и она становится мягкой. Быстрорежущая сталь сохраняет твердость до 500—600оС, а некоторые марки – до 1000оС.

Вольфрам – основной компонент, повышающий «красностойкость стали» (способность сохранять твердость при нагреве).

Однако из-за ограниченных запасов вольфрама пришлось отказываться от стали с его высоким содержанием и переходить на молибденовые сплавы.

При содержании вольфрама в пределах 6% требуемые качества сверл обеспечиваются добавкой молибдена, кобальта и других элементов. Инструменты из стали Р18 уже не производятся, и даже Р9 встречается нечасто.

В зарубежной классификации быстрорежущие сплавы обозначаются аббревиатурой HSS (High Speed Steel). Их существует несколько разновидностей, и некоторые из них аналогичны сплавам, указанным в ГОСТе. Марки быстрорежущих сталей обозначаются буквой «М» с последующей цифрой. Сравним несколько наиболее часто используемых марок.

М1

Сталь с низким содержанием вольфрама и увеличенным – молибдена (1.5 и 8 % соответственно). Не отличается высокой стойкостью, используется для изготовления сверл общего назначения.

М2

Сплав содержит 6% вольфрама и 5% молибдена, что придает сверлам из него высокую твердость. Российский аналог – Р6М5. Сверла из этой стали обладают хорошей износостойкостью и красностойкостью.

М7

Сверла из этой стали применяются для глубокого сверления и работы с высокими усилиями. В ее составе уменьшено содержание вольфрама (1,75 %), но увеличено количество молибдена (8,75 %) и ванадия (2 %). Российский аналог – Р2М9.

М35

Российский аналог этого сплава – Р6М5К5. Эта сталь отличается от М2 (Р6М5) более высокой «красностойкостью» за счет добавки 5 % кобальта. В сплав также добавлены: кремний, магний и никель. Сверла из стали М35 выдерживают сильный нагрев и обеспечивают высокую производительность.

М42

Этот сплав имеет в составе немного вольфрама, но высокое содержание молибдена и кобальта. Сверла из него отличаются высокой красностойкостью и отлично держат заточку. Хорошо работают при высокой скорости резания и по вязким материалам. Российский аналог – сталь Р2М10К8.

Особенности сверл и их маркировка

В зарубежной системе маркировки сверл отражаются некоторые особенности их изготовления и важнейшие компоненты стали.

HSS-R

Сверла этого вида изготавливаются винтовой прокаткой. Для них используется относительно мягкая, деформируемая сталь. После прокатки инструмент закаляется. В маркировке буква «R» может отсутствовать.

HSS-G

Сверла изготавливаются шлифовкой CBN (кубическим нитридом бора). Это самый распространенный вид инструментов для широкого круга задач. Сверла имеют высокую износостойкость и минимальное радиальное биение.

HSS-PM

Сверла, изготовленные по технологии порошковой металлургии. Применяются для обработки твердых металлов.

HSS-E (HSS-Co)

Сверла из сплавов с высоким содержанием кобальта. К маркировке может добавляться цифра, обозначающая округленное до целых содержание кобальта в процентах. Например, HSS-Co5 или HSS-Co8, что соответствует сплавам М35 или М42.

HSS-TiN или HSS-TiAN

Сверла, покрытые нитридом титана. Буква «A» во втором варианте означает легирование алюминием. Покрытие нитридом титана придает инструменту золотистый цвет и в несколько раз повышает его износостойкость.

HSS-E-VAP

Сверла этой группы покрыты пленкой окислов, которая создается парооксидированием – обработкой перегретым паром в специальной среде. Покрытие имеет черный цвет, снижает налипание стружки на режущие кромки, повышает смачиваемость поверхности охлаждающей жидкостью. Сверла HSS-E-VAP эффективны для сверления нержавеющей стали и других вязких сплавов.

Твердость сверл из быстрорежущих сталей по ГОСТ 2034-80 должна быть в пределах 63—66 HRC.

Режущая часть

Резание при сверлении осуществляется двумя кромками, которые образованы пересечением передних поверхностей винтовых канавок и конической головки сверла. Строго говоря, режущая часть не совсем коническая: задняя поверхность лезвия понижается, под небольшим углом отходя от теоретического конуса.

Главный параметр заточки – угол при вершине. Для большинства применений он составляет около 118о. Для чугуна или твердой бронзы его можно уменьшить до 116о. Для латуни, мягкой бронзы, алюминия применяют углы 120о, 130о, 140о.

Для сверления мягкого листового металла применяют специальную заточку с криволинейными режущими кромками, выступающим заостренным центром и чуть выступающими краевыми резцами. В начале сверления сверло сразу четко центрируется, затем очерчивается контур, и после этого начинается выемка металла по всей площади отверстия. В результате исключается биение на входе и закусывание краев на выходе.

Для сверления стального и чугунного литься применяются сверла с двойной заточкой. Кроме угла при вершине 116 – 118о, кромки стачиваются на периферии, на ширину 0,2 диаметра, под углом 70 – 75о. Существуют и другие формы заточки для конкретных применений.

Точность сверления

Факторы, влияющие на точность сверления, делятся на две группы: зависящие от оборудования и зависящие от инструмента. Сверла делятся на три класса точности: А1, В1 и В. Класс точности определяется предельно допустимыми величинами:

• несимметричностью сердцевины и поводка сверла;
• радиальным биением;
• допуском прямолинейности режущих кромок.

Класс точности должен соответствовать требуемому квалитету точности отверстий и возможностям оборудования. Сверла класса А1 применяются для отверстий от 10 до 13 квалитетов точности. Сверла классов В1 и В – до 14 и до 15-го квалитета точности соответственно.

Виды хвостовиков

Хвостовая часть сверла, предназначенная для крепления в станке или ручном инструменте, может иметь разные формы.

• Цилиндрический хвостовик. Это самая распространенная форма хвостовика, пригодная для фиксации в патроне дрели, сверлильного или токарного станка.
• Конический (конус Морзе). Сверла с коническим хвостовиком применяются на промышленном оборудовании. Для них требуется соответствующий конус на шпинделе. Отличаются надежной фиксацией, точной центровкой и быстротой замены инструмента.
• Шестиугольный. Такой хвостовик пригоден для установки в трехкулачковый патрон и отличается уверенной передачей высокого крутящего момента. Исключает проскальзывание сверла в патроне. Кроме того, шестиугольная форма удобна для установки сверла в адаптер шуруповерта. При этом сверло не нужно зажимать, но не обеспечивается его точное положение при работе.

Популярные наборы и сверла специальной формы

Наиболее часто используемые сверла – диаметром от 2 до 10 мм. Они используются в металлообрабатывающих мастерских, на станциях СТО, в домашнем хозяйстве. На популярность этих диаметров указывает и то, что большинство легкого сверлильного оборудования имеет патроны, приспособленные под этот диапазон размеров.

Для общего применения подходит набор сверл с шагом диаметра 0,5 мм. В большинстве случаев такой набор перекроет основные потребности сверления. Для конкретного применения можно подбирать диаметры с шагом 0,1 мм. Более точные размеры отверстий достигаются дополнительной обработкой.

Есть особые случаи, для которых удобно использовать специальные сверла:

• ступенчатое сверло для листовых материалов;
• кольцевое сверло или центробор для неглубокого сквозного сверления отверстий большого диаметра;
• комбинированное сверло-метчик, которым можно за один проход просверлить отверстие и нарезать в нем резьбу.

Правильный выбор инструмента в соответствии с предстоящим применением существенно упростит работу и поможет достичь должного качества.

Всё о свёрлах: виды, назначение, покрытия. Сверло по металлу. Сверло по дереву. Сверло по бетону. Сверло по стеклу. Купить сверло в Москве

Сверло – это металлический слесарный режущий инструмент, крайне необходимый для получения аккуратных округлых отверстий разных глубин и диаметров в твердых материалах.

Само по себе сверло в руке человека, конечно, просто инструментальная часть, вручную им воспользоваться банально невозможно. Сверло вставляется в дрель или перфоратор, которые придают сверлу необходимую вращательную силу.

В 21 веке весь инструмент уже имеет электрический привод, достаточно легонько нажать на клавишу и двигатель инструмента за секунды обеспечит выполнение поставленной задачи. А когда-то дрели были ручные. Но сейчас не о них.

Так вот, сверла способны не только проделать новое отверстие (просверлить/сверление), но и расширить уже существующее (это уже называется рассверлить/рассверливание) либо увеличить глубину (засверлить/засверливание).

 На этом общая часть о сверлах как бы и заканчивается, потому как название то одно – сверло, но его назначения самые разные, его конструкционные  формы, металл изготовления и рабочие материалы, покрытия – это темы для расширенного разговора.

Как природные стихии подразделяются на воду, воздух, землю и огонь, так сверлам подвластны дерево, металл, бетон и стекло. Чтобы твердый материал «победить» и сделать это очень аккуратно, не разрушив ни рабочую поверхность, ни сам инструмент, специально разрабатывались конструкции свёрл под каждый.

Что говорят обозначения на свёрлах

22.06.2016

Сверлом называется режущий инструмент для получения глухих или сквозных отверстий в сплошном теле материала, рассверливания имеющихся отверстий или углублений, а также выполнения других видов работ. Сверло воздействует на материал только в осевом направлении! (в отличие от фрез, способных работать ещё и с продольной подачей).

Конструктивно, сверла представляет собой передний режущий конус (с острыми рабочими кромками), отводящие спиральные канавки и хвостовик для крепления в патроне сверлильного инструмента – дрели, станка, перфоратора. В зависимости от назначения, все три элемента сверла могут иметь разную форму и конструкцию. Опытному мастеру они могут сказать о назначении и «характере» сверла не меньше, чем фирменная маркировка!

Свёрла по типам

В зависимости от «точки отсчёта», все свёрла можно разделить на несколько больших групп:

• по виду материала инструмента (из быстрорежущей стали, победитовые, закалённые, с защитным покрытием и т.п.);
• для работ по металлу;
• для древесины (отличаются наличием тонкого острого кончика для удобства первичного врезания в материал);
• для хрупких, но твёрдых материалов (бетона, кирпича и пр.) – узнаваемы по характерному режущему конусу с парой «лепестков», имеющих твёрдые наплавки;
• для сверления с ударной нагрузкой – отличаются выступами и проточками на цилиндрическом хвостовике для крепления в патроне перфоратора.

Таким образом, ещё прежде чем взглянуть на маркировку сверла, по внешним признакам можно точно определить тип и назначение инструмента. А уже затем переходить к детальному рассмотрению его характеристик.

Маркировка сверла

Очень тонкие свёрла обычно не имеют никаких обозначений (их просто некуда гравировать!). На хвостовиках свёрл диаметром от 3 мм и более наносится буквенно-цифровой код, обозначающий:

• марку материала – самая распространённая быстрорежущая сталь обозначается буквой Р. Применяются также безвольфрамовые быстрорежущие стали (марок ЭК-41, ЭК-42), и твёрдые сплавы (ВК6, ВК8, Т15К6, Т5К10);
• процент вольфрама в сплаве (например Р6 – быстрорежущая сталь с 6% вольфрама);
• виды легирующих элементов (буквами: М обозначает молибден, Ф – ванадий, К – кобальт, А – азот, Ш – электрошлаковый переплав);
• массовые доли других легирующих элементов (также цифрами);
• наконец, значок диаметра (может отсутствовать) и число рядом с ним указывают рабочий размер сверла.

Например: маркировка на сверле «Р6М5К5 10,6» – это инструментальная быстрорежущая сталь с 6% вольфрама в сплаве, плюс легирующие добавки молибдена (5%) и кобальта (5%), диаметр инструмента 10,6 мм.

Следует отметить, что чем больше диаметр сверла, тем подробнее маркировка на нём (может включать класс точности, наименование производителя и пр.).

Маркировка перового режущего инструмента

Обозначается прочность:

1. Р18 – удовлетворительный показатель, повышенная шлифуемость, указывает на широкий интервал закалочных температур.
2. Р 9 – отличаются повышенной износостойкость, более узким интервалом закалочных температурных показателей, повышенной пластичностью.
3. Р6М5 – дополнительно добавляется молибден, увеличенная склонность к обезуглероживанию.
4. Р12Ф3 – имеют пониженную шлифуемость, используются для сверления на среднем режиме. Добавлено 3% ванадия.
5. Р6М5Ф3 – увеличенная износостойкость, работа на средней скорости резания, применяются для углеродистых и легированных инструментальных сталей.
6. Р9К5,
7. Р6М5К5,
8. Р18К5Ф2 – добавляется кобальт, который обеспечивает повышение вторичной твердости, теплостойкости, повышенный режим резания.

Имеют обозначение 2304 — эксплуатационно-конструктивная характеристика. Полная маркировка 2304-4001-50-108. Показатель от 50 до 108 может изменяться. Он указывает на возможное значение диаметра.

Зарубежная маркировка (DIN и HSS) расшифровывается чуть иначе – хотя обозначает в принципе то же самое.

• HSS (High Speed Steel) – общее маркирование группы быстрорежущих сталей;
• идущие следом буквы подсказывают «специализацию» сверла: R (или без буквенного обозначения) – свёрла с наименьшей стойкостью, G – для работы по углеродистым и легированным сталям, чугуну и цветным металлам, E – для кислотостойких нержавеющих сталей, HSS-G TiN и HSS-G TiAlN – для обработки титана. Разумеется, справедлива и «обратная совместимость» – сверло для титана отлично подойдёт для обработки и углеродистых, и нержавеющих сталей;
• при желании можно узнать детальный состав материала сверла по специальной таблице.

Таблица соответствия общехимического состава HSS сталей и их отечественных аналогов.

Тип Отечеств.

аналог Химический состав, %

C (углерод) Mn (марганец) Si (кремний) Cr (хром) V (ванадий) W (вольфрам) Mo (молибден) Co (кобальт) Ni (никель) Вольфрамовые HSS стали Высоколегированные HSS стали

T1	Р18	0,75	—	—	4,00	1,00	18,00	—	—	—
T2	Р18Ф2	0,80	—	—	4,00	2,00	18,00	—	—	—
T4	Р18К5Ф2	0,75	—	—	4,00	1,00	18,00	—	5,00	—
T5	0,80	—	—	4,00	2,00	18,00	—	8,00	—
T6	0,80	—	—	4,50	1,50	20,00	—	12	—
T8	0,75	—	—	4,00	2,00	14,00	—	5,00	—
T15	Р12Ф5К5	1,50	—	—	4,00	5,00	12,00	—	5,00	—
M41	Р6М3К5Ф2	1,10	—	—	4,25	2,00	6,75	3,75	5,00	—
M42	1,10	—	—	3,75	1,15	1,50	9,50	8,00	—
M43	1,20	—	—	3,75	1,60	2,75	8,00	8,25	—
M44	1,15	—	—	4,25	2,00	5,25	6,25	12,00	—
M46	1,25	—	—	4,00	3,20	2,00	8,25	8,25	—
M47	Р2АМ9К5	1,10	—	—	3,75	1,25	1,50	9,50	5,00	—
M48	1,42-1,52	0,15-0,40	0,15-0,40	3,50-4,00	2,75-3,25	9,50-10,5	0,15-0,40	8,00-10,0	до 0,30
M50	0,78-0,88	0,15-0,45	0,20-0,60	3,75-4,50	0,80-1,25	до 0,10	3,90-4,75	—	до 0,30
M52	0,85-0,95	0,15-0,45	0,20-0,60	3,50-4,30	1,65-2,25	0,75-1,50	4,00-4,90	—	до 0,30
M62	1,25-1,35	0,15-0,40	0,15-0,40	3,50-4,00	1,80-2,00	5,75-6,50	10,0-11,0	—	до 0,30

Например, свёрла с маркировкой М1 являются более гибкими и менее восприимчивыми к ударам, и они пригодны для общих работ. Свёрла М2 используются уже для высокопроизводительных машинных работ, из-за высокой степени красностойкости и сохранности режущей кромки. Маркировка М7 указывает на гибкость и увеличенный срок службы сверла, что важно при сверлении твёрдого листового металла. Из стали М42 делают свёрла для работ по вязким и сложным материалам, а из стали марки М50 делают свёрла для портативного оборудования, где нежелательна поломка инструмента по причине изгиба.

Cвёрла HSS-E – это аналоги отечественных универсальных Р6М5. Они подходят для работы как по низкоуглеродистым сталям и чугуну, так и по твёрдым легированным и нержавеющим сталям (включая кислотостойкие).

А инструмент HSS-Co (с добавлением кобальта в сплав) аналогичен российскому сверлу Р6М5К5 (также содержащему 5% кобальта в быстрорежущем сплаве). HSS-G TiN – наиболее стойкое сверло для работы с прочными титановыми изделиями.

Его аналогом является отечественный инструмент Р6Т5 (последняя буква и цифра указывают на 5%-ое содержание титана, что и придаёт быстрорежущей стали особую прочность).

Поверхностная твердость сверла с титан-алюминий-нитридовым покрытием (HSS-G TiAlN) составляет уже 3000 HV, а термостойкость 900оС. И наконец, свёрла для обработки нержавеющих сталей имеют маркировку HSS-E VAP (V2A или V4A).

Буры для перфораторов

Свёрла для перфораторов часто называются «бурами». Они имеют ряд характерных отличий:

• во-первых, с ударной нагрузкой обрабатываются практически только хрупкие, но очень твёрдые материалы (бетон, кирпич, натуральный природный камень и т.п.). Для этого буры имеют специальную, усиленную, конструкцию и сверхтвёрдые наплавки на режущие кромки (режущий кончик с лепестковыми кромками у буров аналогичен по конструкции таковому для свёрл по бетону).
• а во-вторых, буры устанавливаются в специальные сверлильные машины – перфораторы. Их патроны совершают не только вращательное, но и осевое перемещение. Этим достигается удар инструментом по материалу – наряду с вращательным «вгрызанием» в него. Подобная механика требует прочного крепления инструмента в патроне перфоратора – для этого буры имеют хвостовик с продольными выступами и проточками (в отличие от обычных свёрл с абсолютно гладкими цилиндрическими хвостовиками). Такая система крепления буров получила название SDS.

В соответствие с этим, маркировка на бурах несколько отличается от таковой для обычных свёрл:

• первым идёт буквенное обозначение системы крепления бура (конструкции хвостовика) – SDS-max или SDS-plus;
• затем два числа указывают на диаметр и длину бура (в миллиметрах).

Например, бур «SDS-max 16*670» имеет диаметр 16 мм и длину рабочей части 670 мм.

Следует отметить, что диаметр бура всегда равен чётному числу. Соответственно, размерный ряд инструментов будет выглядеть как Ø4 мм, Ø6 мм, Ø8 мм и т.д.

И снова к внешнему виду!

В начале статьи говорилось о внешнем виде сверла – опытному взгляду его конструктивная форма сразу позволит определить назначение. Столь же ценную информацию можно почерпнуть, оценивая цвет сверла или бура:

• обычный серый указывает на «голую» инструментальную сталь без покрытия. Такой инструмент может быть качественным, но он подвержен коррозии и быстрому износу (поскольку не имеет дополнительной упрочняющей сталь термообработки);
• «жирный» чёрный оттенок свидетельствует об обработке материала паром. Это повышает стойкость инструмента, увеличивая его ресурс;
• жёлто-золотистый цвет означает, что материал сверла был подвергнут закалке (значительно повышающей прочность инструмента), а затем отпуску (термической обработке для снятия внутренних напряжений после закалки). Подобные свёрла отличаются хорошей стойкостью, но ввиду склонности закалённой стали к появлению хрупких трещин, «золотистый» инструмент чувствителен к перегреву и перепадам температур. Поэтому в процессе работы необходимо периодически остужать инструмент, придерживаясь рекомендаций производителя (особенно это касается буров для перфоратора). И ни в коем случае нельзя охлаждать свёрла жидкостью!
• ярко-золотой цвет — поверхность такого сверла обработана нитридом титана. Это покрытие уменьшает контактное трение в зоне реза, одновременно упрочняя металл инструмента.

Именно «золотые» свёрла и буры считаются «элитой» среди качественного инструмента. Но и цена таких свёрл, естественно, выше.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание ссылки на сайт www.traiv-komplekt.ru обязательно!
