Циркулярная пила своими руками собирается несложно. Самодельные устройства часто встречаются в мастерских людей, обладающих необходимыми навыками работы с инструментами.

Все действия во время изготовления нужно выполнять осторожно, соблюдая правила техники безопасности.

Чертежи устройства аппарата сделают процесс сборки циркулярной пилы своими руками более понятным.

Порядок сборки

Самодельная циркулярная пила своими руками легко может быть собрана при наличии в домашней мастерской ненужной болгарки.

Для произведения полной сборки аппарата нужно подготовить следующие материалы и инструменты:

• болгарка;
• алюминиевый угол;
• гайки;
• металлический прут или труба;
• металлическое полотно;
• упор для скольжения (нужно собрать);
• осевая рукоятка (нужно сделать).

В первую очередь сооружается упор с необходимыми отверстиями. Его конструируют, используя короткие части уголка из металла. Обрезки угла будут располагаться с двух сторон от зубчатого диска.

Для них по бокам необходимо сделать выемки глубиной от 0,2 до 0,5 см. Чтобы нижние кромки уголков не соприкасались с разрезаемым элементом, их следует сгладить.

Детали крепятся сзади и спереди поперечными связками с помощью гаек и болтов.

:

Схема сборки упора не сложная. На корпус надевают металлический хомут, стяжку которого производят снизу устройства.

В редукторе аппарата высверливают отверстия с нанесенной резьбой, в которые будут крепиться небольшие детали.

В начале работы редуктор разбирается для определения подходящего места, на котором будут выполнены углубления.

Выемки требуются для последующего крепления осевой рукоятки. Если будет использована ручка, расположенная сбоку у обыкновенной болгарки, то выполнить отверстие будет довольно сложно.

Следующий этап – изготовление рукоятки. Деталь можно соорудить, используя изогнутый кверху прут или трубку, сделанную из металла. Ее концы будут в дальнейшем крепиться к редуктору.

Если рукоятка выполнена в виде рога, то дальний ее конец следует расплющить и проделать углубления под ось. В выемки, находящиеся в редукторе, вставляют направленную вперед деталь. Края детали прижимают.

Используя подкладку шайбочек под переднюю часть упора, равняют параметры зазора по всей продолжительности циркулярной пилы.

Если применяется штанга 0,6 см, то понадобятся тонкие шайбочки. На задней части штанги наносят резьбу.

В процессе эксплуатации циркулярной пилы нужно соблюдать правила техники безопасности, особенно нельзя пить алкогольные напитки, так как их употребление приводит к нарушению координации.

Сборка настольной пилы

Сборка циркулярной пилы своими руками дома не является очень сложной работой, нужно только подготовить все необходимые детали и инструменты, подобрать конструкцию и точно следовать чертежам и инструкции.

Настольная циркулярная пила легко собирается из обычной. Готовое приспособление будет иметь компактные размеры.

Чтобы выполнить эту работу, необходимо собрать из тонкой трубки или прутика 18 – 20 мм, сделанного из металла, станину, к которой присоединяется рычаг.

Подставка для аппарата должна быть устойчивой. Качание пилы во время работы может быть очень опасным, потому что любое неосторожное движение способно привести к потере пальцев или руки.

Лучше всего сделать свой столик из металла, закрепив его опоры к полу.

На поперечину нужно поместить рычаг, выполненный из трубки в форме буквы «Т». Рычажок должен свободно прокручиваться.

Деталь разрезают в поперечнике на несколько участков. После завершения монтажа конструкции все элементы соединяются посредством использования хомутов.

Самодельная мини циркулярная пила своими руками притягивается и фиксируется хомутами к вертикальной крайней части.

Собранной циркулярной пилой можно пользоваться в домашней мастерской как режущим инструментом. Перед началом работы в болгарку вставляют режущий круг.

:

Поняв, как выполнить сборку аппарата, нужно подобрать подходящие для работы материалы и инструменты. Как минимум, понадобится работающая болгарка и различные расходные материалы.

Но чтобы собственноручно собрать аппарат, необходимы специальные навыки. Если нужной сноровки нет, то лучше приобрести циркулярную электропилу, в правильной, надежной и безопасной работе которой можно быть абсолютно уверенным.

Описанный способ позволяет собрать небольшую циркулярную пилу, которую можно использовать в домашней мастерской или собственном сарае.

Как собрать стационарный аппарат?

Узнав, как сделать циркулярную пилу, приступают к сборке аппарата. Стационарная пила от мини инструмента отличается только размерами статины.

Настольная минициркулярка своими руками

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях.

В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом.

Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками.

Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти.

Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату.

Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска.

При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое.

В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления.

Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки.

Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог.

Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи.

Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой.

Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая.

Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза.

Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании.

Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами.

Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами.

К вертикальной части станины на хомут фиксируется дисковая пила.

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей.

В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство.

Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки.

Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей.

Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной.

Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт.

Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы.

Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола.

Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов.

Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании.

Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака.

Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности.

Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму.

Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером.

Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.

Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей.

В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.

Станки и приспособления для судомоделиста. Часть I — Мастерская магазина

Статьи

Станки и приспособления для судомоделиста. Часть I

Написано 15 января 2012

(Краткий обзор станков и приспособлений, изготовленных в процессе постройки моделей парусников)

Целью данного обзора является упорядочение для удобства пользования размещенной в различных ветках форума информации о станках и приспособлениях, изготовленных мной в процессе постройки моделей парусников.

Стапель

Стапель разработан для постройки наборных корпусов длиной до 1 метра, а также для фиксации корпусов любой конструкции. Конструкция позволяет надежно и точно фиксировать киль и шпангоуты в процессе сборки корпуса, его обшивки и установки на корпус деталей.
Стапель состоит из основания (ламинированная паркетная доска 1000х380х14мм), на котором установлены:

— направляющие для фиксации киля (алюминиевый уголок 40х20х2 мм) с прорезями для шпангоутов (прорези изготавливаются под конкретную модель) – фото 1- 2; — фигурные направляющие, по которым в процессе установки шпангоутов перемещается вдоль киля каретка (фанера 10 мм, фигурные планки) с регулируемой по высоте дюралевой пластиной 4мм, расположенной под прямым углом к килю (для установки и фиксации шпангоутов) – фото 3-5; — боковые стойки (доска 20мм) с возможностью перемещения вдоль киля и перпендикулярно к нему (для фиксации корпуса) – фото 6;

— параллельные зажимы (дуб 20мм).

В зависимости от этапа постройки корпуса применяются те или иные детали стапеля (фото 7-9).
Более детальная информация о конструкции стапеля размещена здесь: http://forum.modelsworld.ru/topic8021.html.

Фото 1 Фото 2

Фото 3 Фото 4

Фото 5 Фото 6

Фото 7 Фото 8

Фото 9

Циркулярные пилы

Для нарезки планок шириной 3-5мм и толщиной 0,3- 5,0 мм (обшивки и т. п.

; древесина — груша, падук, эбен) я изготовил «мини-фабрику» для нарезки и калибровки планок, состоящую из циркулярной пилы на основе S 12E с плунжерным устройством для точной установки ширины отрезаемой планки (фото 10 — 14 ) и рейсмуса (на основе MICROMOT 50E, фото 16-18) для калибровки планок (в том числе в пакете до 10-12 штук).

На фото 15 показана фреза PROXXON диаметром 50 мм с переходной шайбой для установки на вал диаметром 6 мм и патрон 6мм, переделанный для установки на S или Micromot. Более детальная информация о конструкции «мини-фабрики» размещена здесь: http://forum.modelsworld.ru/topic8036.html.

Фото 10 Фото 11

Фото 12 Фото 13

Фото 14 Фото 15

Фото 16 Фото 17

Фото 18

В процессе эксплуатации имеющихся у меня циркулярок (самодельная «мини-фабрика» для тонких планок и шпона, FET PROXXON для толщин до 20 мм и MJ10200J Feida для толщин до 40мм) я пришел к выводу о необходимости постройки циркулярки, лишенной, по возможности, недостатков перечисленных агрегатов (конструктивные особенности, иногда существенно затрудняющие эксплуатацию; время и усилия, затрачиваемые на обеспечение точности пиления; большой шум и т. д.).

В частности, у циркулярки FET крайне неудачный узел крепления пильного диска – зажимной винт М4 с головкой под шестигранный стержень постоянно так заклинивает, что мне уже два раза приходилось срезать головку, иначе диск было не снять (этот же недостаток отмечали и другие моделисты). Этот недостаток FET удалось в значительной степени преодолеть, заменив прижимную шайбу и упомянутый винт другим, с головкой под накидной ключ на 10 (фото 19-20).

Фото 19 Фото 20

Исходными идеями постройки новой циркулярки были:

— основной диапазон пиления – древесина толщиной от 0,5 до 20 мм; — точность пиления 0,1мм; — распиливание под различными углами; — регулировка стола по высоте; — надежный узел крепления пильного диска и простота его замены; — запас мощности, исключающий (уменьшающий) перегрев двигателя при длительной работе;

— уменьшение шума.

В результате просмотра и анализа большого количества описаний промышленных и самодельных циркулярок я пришел к созданию конструкция, показанной на фото 21-24.

Фото 21 Фото 22

Фото 23 Фото 24

Шпиндельный узел, реализующий прямой привод, изготовлен по чертежам, разработанным моделистом Борисом Б. По сравнению с исходными чертежами диаметр полумуфт уменьшен на 6 мм, чтобы они не выступали за габариты фланца. Описание циркулярки Бориса Б можно посмотреть здесь: http://www.shipmodeling.

ru/phpbb/viewtopic.php?f=10&t=1421&start=465. Прямой привод, на мой взгляд, имеет ряд неоспоримых преимуществ по сравнению с ременной передачей — уменьшает потерю мощности, упрощает сборку и регулировку режущего узла, а также шумит существенно меньше других типов используемых в циркулярках. приводов.

В циркулярке использован мотор мощностью 370 ватт (характеристики приведены на фото 25) от водяного насоса. Детали привода показаны на фото 26. На фото 27 показана форма, в которой из силикона была изготовлена крестообразная прокладка для полумуфт.

Материал шпиндельного узла — ст 45, детали крепления упора к столу — дюраль Д16Т толщиной 15 мм, упор (направляющая) сечением 16х20 мм из Д16Т, фиксатор каретки — Д16Т, винт в фиксаторе М6 из ст 45, ось фиксатора — сталь «серебрянка» диаметром 6 мм.

Двигатель стоит на резиновых прокладках толщиной 10 мм, резиновые прокладки установлены также на ножки основания, их крепление к основанию и под болты крепления двигателя. На фото 29-30 показано крепление шпиндельного узла к двигателя и основанию.

Стойка крепления фланца (центральная) 200х105х8 мм из Д16Т, винты крепления фланца М8, промежуточная стойка — фанера 24 мм (склейка 2х12 мм), боковые стойки — фанера 12 мм, крепежные уголки — сталь 2 мм, винты М5.

Фото 25 Фото 26

Фото 27 Фото 28

Фото 29 Фото 30

На фото 31 — 32 показан режущий блок, к которому можно легко прикрепить пильные столы различных размеров и конструкций в зависимости от потребностей (например, с фиксированным на поверхности упором для изготовления решеток и т. п.).

Здесь же показаны пильные диски диаметром 63, 80 и 115 мм (основные предполагаемые к употреблению размеры). Вообще же конструкция рассчитана на применение дисков с максимальным диаметром 160 мм.

На фото 33 показана конструкция пильного стола: собственно стол 380х330х5мм из Д16Т, уголок из Д16Т на задней части — направляющая для перемещения и фиксации задней части упора, уголок из Д16Т на боковой части — для перемещения транспортира (косоугольное резание).

Стол вращается на стальной оси диаметром 6 мм, концы которой закреплены на вертикальных стальных стойках (уголках) толщиной 3 мм.

Фото 31 Фото 32

Фото 33

На фото 34 — 37 показана конструкция узла изменения вылета пильного диска путем подъема стола. Гайка, осуществляющая подъем, фиксируется в обойме из Д16Т винтом М6.

Направляющая планка (упор) для распиливаемых деталей в случае необходимости может быть легко убрана (откидывается назад) за пределы поверхности рабочего стола и перемещена – для этого достаточно открутить винт заднего зажима (фото 38).

Для резания под различными углами используется транспартир от пилы FET (фото 39).

Фото 34 Фото 35

Фото 36 Фото 37

Фото 38 Фото 39

Была также идея установить патрубок для подключения пылесоса, но немного поработав на циркулярке, я убедился, что практически все опилки скапливаются в пространстве под рабочим столом и проще их периодически удалять щеткой или тем же пылесосом, чем постоянно слушать его шум в процессе пиления. Хочу отметить также, что все, кто слышал работу на холостом ходу этой циркулярки и циркулярки FET (родственники, друзья, соседи., коллеги), отметили существенное снижение шума по сравнению с FET.

Автор — Виталий Радько (Garward)

Город — Киев.

Эксклюзивно для сайта ModelsWorld Перепечатка и публикация на других ресурсах возможна с разрешения администрации сайта и обязательной ссылкой на ресурс.

Контакт webmaster@modelsworld.ru

Мой блог находят по следующим фразам

Как сделать циркулярный станок своими руками?

Трудно себе представить рабочее место плотника или столяра, где нет стационарной циркулярки. Многие мастера изготавливают циркулярный станок по дереву своими руками.

Здесь нет особых сложностей, нужно только определиться, что будет взято за основу. Для самого себя необходимо поставить цель, а потом наметить пути ее достижения.

Подобрать подходящие устройства, которые будут использованы в процессе создания будущего технологического оборудования для мастерской.

Некоторые специалисты используют не один, а несколько станков. Крупные детали будущих предметов мебели изготавливают на достаточно мощном оборудовании. При сборке иногда требуется изготовить дополнительные комплектующие. Поэтому применяют небольшие переносные станочки, с которыми легко управляться вдали от дома.

Из чего можно сделать станок для распиловки древесины?

Для домашней мастерской используют:

1. Специальные валы с крепежными элементами для диска и электродвигатели достаточно большой мощности. Подобное оборудование может работать с дисковыми пилами большого диаметра, что позволит распиливать довольно толстые заготовки.
2. Углошлифовальные машинки (болгарки) выпускают разной мощности под диски различных размеров. Частота вращения вала с инструментом достигает до 12-15 тыс. об/мин. Поэтому качество реза отличается высокой чистотой. Некоторым мастерам нравится пользоваться станками, где за основу взята УШМ.
3. Ручные дисковые пилы (РДП) изначально оснащены диском по дереву и довольно удобным кожухом, способным удалять стружку из зоны пиления. Многие производители РДП при разработке инструкции по эксплуатации прилагают схемы возможного монтажа инструмента в столешницу. В комплекте часто присутствуют вспомогательные крепежные элементы, облегчающие подобный монтаж.
4. Обычная электродрель тоже может помочь в создании небольшого циркулярного станка. На нем можно выпиливать небольшие детали из фанеры, досок и ДСП.
5. При необходимости производить распиловку крупных заготовок и даже стволов деревьев приспосабливают цепные пилы. С их помощью можно создать не просто небольшой станок по распилу досок и брусков. Изготавливается небольшая домашняя пилорама, она позволит утилизировать древесину из сада или ближайшего леса.

Любое станочное оборудование, которое предполагается эксплуатировать стационарно, размещается в столе. Эти столы могут быть изготовлены:

• в полную высоту. Верхний уровень столешницы размещают в 75-80 см от пола;
• настольные. Небольшие станки, устанавливаемые на подставки или небольшие столики. Их делают невысокими (до 30-40 см). Такие станочки удобно брать с собой в поездку они помещаются в багажнике автомобиля или в прицепе.

Могут потребоваться:

• профильные трубы 25·25 (30·30) мм. Используя такие заготовки, получают довольно легкие каркасы, которые потом обшивают досками, ламинированной фанерой или ДСП. На сегодняшний день – это самый технологичный материал. Но требуется сварка, и опыт работы со сварочным аппаратом;

Станина из профильных труб отличается небольшой массой. На ней жестко устанавливается вал

• уголки катаные 32·32 (40·40, 50·50 ) мм. Каркас получается тяжелее. Отличается довольно высокой прочностью. Обшивают подобные металлокаркасы древесиной или металлическими листами толщиной от 6 мм;

Стол из уголка 50·50 мм. Станок отличается высокой прочностью

• деревянные бруски 40·40 (50·50) мм. Для изготовления подобного каркаса нет необходимости использовать сварку. Все соединения выполняют саморезами. Для большей жесткости используют клей;

Для резки в размер удобно использовать торцовочный станок

• ДСП позволяет изготавливать простые столы. Сборку производят на конфирматы или саморезы;
• фанера толщиной 15 мм и выше является довольно удобным материалом для изготовления стола для будущего станка. Потребуется дополнительно защитить изделие от влаги.

Фанеру легко распилить в нужный размер. Для удобства разметки используют угольники и стальные линейки

Для пиления применяют дисковые пилы. Их выпускают в самом разном исполнении:

• из быстрорежущей стали. Такие диски изготавливают на штампах. В дальнейшем выполняется заточка и разводка зубьев. Подобный инструмент используют для грубого распила заготовок. Чаще всего он востребован при плотницких работах с досками;

Штампованная дисковая пила из стали Р6М5

• с напаянными пластинами из твердых сплавов. Подобные диски отличаются высокой культурой исполнения. После пиления подобным инструментом образуется кромка, которую часто не обрабатывают.

Пильный диск с напаянными пластинами из сплавов Т5К10, ВК-8, ВК-10. Такие пилы жестко крепят на вал. Биение устраняют

Для изготовления станка понадобятся инструменты:

• дисковая ручная пила. На этапе изготовления применяют направляющие шины, они позволяют выполнять длинные и ровные распилы в облицовочном материале;
• электрический лобзик. С помощью этого инструмента нетрудно произвести сложный фигурный распил заготовок;

• электрический шуруповерт нужен для завинчивания саморезов и конфирматов;

• углошлифовальная машинка используется довольно широко. Ее оснащают отрезными или зачистными дисками. Некоторые заводы выпускают даже пилы для распиловки древесины;

• ручная отвертка понадобится для точной фиксации отдельных деталей на станке.

• пассатижи помогают выполнять сложный крепеж;
• паяльник пригодится для спаивания проводов, припаивания клемм;
• измерительный инструмент: рулетка, штангенциркуль, металлические линейки и угольники;
• карандаши и маркеры помогут размечать детали на заготовках.

В результате должен получиться самодельный циркулярный станок. В него войдет ряд основных механизмов. Они помогут управлять создаваемым оборудованием.

Комбинированный станок для распиловки и строгания древесины

Для комфортного просмотра кликните на изображение

Классическая схема самодельного деревообрабатывающего станка предполагает наличие не только распиловочной (циркулярной) части. Дополнительно оснащают строгальным столом и валом. После завершения пиления на фуговальной части производят дополнительную обработку пиломатериалов, устраняя имеющиеся сучки и заусенцы.

Для желающих повторить классическую схему, приводятся дополнительные чертежи. Пользуясь им, можно изготовить универсальный деревообрабатывающий станок.

Создавая первое подобное оборудование, можно остановиться и на менее сложной модели.

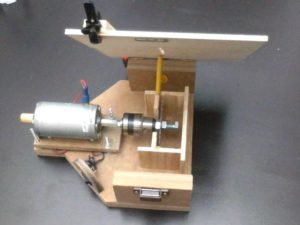

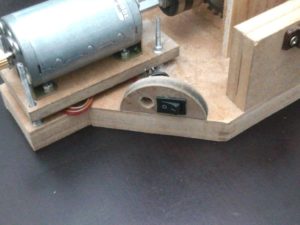

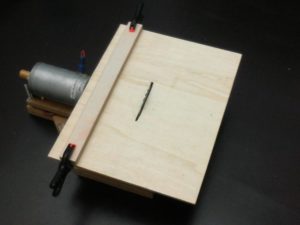

Простейший станок, оборудованный валом и электродвигателем. Для подобного оборудования приспосабливают даже двигатель от стиральной машины

Болгарка в качестве привода пилы

Положительным качеством любой УШМ является высокая частота вращения вала. У большинства моделей она превышает 12000 об/мин. Поэтому качество реза получается довольно высоким.

Приспосабливают болгарку разными способами. Ниже показаны варианты фиксации инструмента к столешнице.

Фиксация внутри деревянного каркаса

Закрепление УШМ с помощью болта М8 на редукторе

Установка на поворотной опоре. Здесь используют небольшие оконные петли

Сложная рама для установки болгарки. Подобная конструкция позволит жестко прикрутить инструмент к столу

Ручная электрическая дисковая пила в основе станка

Большинство современных мастеров ориентируются на создание станка из циркулярной пилы для ручной распиловки дерева. Привлекает наличие мощного оборотистого электродвигателя и удобство в монтаже.

Для установки в столешницу достаточно зафиксировать снизу инструмент, а потом пропилить паз. При использовании фанеры нетрудно изготовить поворотную столешницу.

Сама же пила выставляется по осям так, чтобы в дальнейшем не возникало трудностей в изготовлении вспомогательного оборудования.

Крепление выполняется винтами с потайной головкой или с помощью саморезов.

Варианты изготовления подобного станка показаны ниже.

Для ручного инструмента изготавливают специальный корпус. Опилки будут направляться в строго отведенное место

С помощью пластикового хомутика две кнопки пуска устанавливают в положение «Включено». На выносной панели будет установлен отдельный включатель

Интересный вариант изготовления показан в прилагаемом видео.

Пошаговый процесс создания небольшого циркулярного станка своими руками

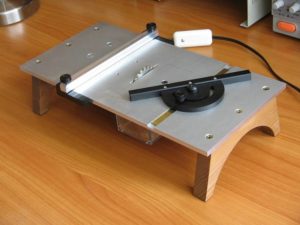

Настольный станок из ДСП изготовить довольно просто. Как сделать его самостоятельно, показано в таблице.

Дополнительная оснастка для станка

Чтобы удобнее работать на станке изготавливают ряд дополнительных приспособлений. Они помогают мастеру выполнять ряд операций. К ним относятся:

• направляющие для продольного пиления;
• каретка для поперечного перемещения заготовок;
• каретка для выпиливания пазов. Пазовые соединения используют при изготовлении ящиков у мебели;
• приспособления для выпиливания круглых деталей;
• устройства для пиления под углом. Оно помогает изготавливать ножки у мебели.

Циркулярный станок своими руками: особенности конструкции, инструкция для изготовления, фото

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

• лист железа;
• лист фанеры;
• брус размером 50×50 мм;
• доска размером 50×100 мм;
• стальной уголок для направляющих;
• две струбцины;
• ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

1. Шуруповёрт, электродрель.
2. Ножовка или электрический лобзик.
3. Инструменты для замеров (рулетка, угольник, линейка).
4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

• Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
• Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

• Александр Романович Чернышов
• Распечатать
