Обработка алюминия на токарном станке

Токарная обработка алюминия | Станкон

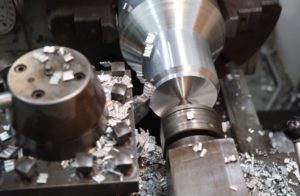

Токарная обработка алюминия в чистом виде – сложный процесс, требующий значительных затрат рабочего времени. Для производства деталей часто используется токарная обработка алюминиевых сплавов, которые хорошо поддаются резанию и другим видам механической металлообработки.

Сплавы из алюминия имеют свойство делиться на свою квалификацию. Они могут быть литейные и деформируемые. Сегодня активное место на рынке занимают именно деформируемые сплавы, о них мы и будем говорить.

Сплавы деформируемого характера могут разделяться по своей квалификации, к которой относится способ упрочнения. Токарные работы с такими сплавами могут проводиться на любых устройствах обработки.

Однако следует помнить, что способ упрочнения подразумевает под собой управление алюминиевыми сплавами при помощи температуры и давления. Во время токарной обработки материалы поддаются специальному воздействию.

При обработке токарных элементов следует обращать внимание на все детали.

Кроме этого следует обратить внимание на свойства алюминиевых веществ. Сплавы такого характера могут делиться по своей прочности на прочность низкого уровня, среднего и высокого. Точение лучше всего происходит на среднем уровне. На среднем уровне плотность элементов очень высока, что позволяет во время обработки токарных изделий выполнять все параметры качества.

Вещества из мягкого металла, которые разрабатываются под давлением имеют свойство упрочняться только холодной прокаткой.

Существует ряд вариантов подлежащих термальной обработке. В принципе алюминий хорошо поддаётся этому процессу. Тем более как таковой сплав, — он очень ценится. Самыми распространенными являются следующе сплавы из алюминия, которые отражают маркировку проката:

• без обозначения;
• отожженные;
• прочное среднего класса;
• прочное высокого класса;

Некоторые соединения должны проходить термомеханическую обработку. В основном это производится с помощью упрочнения материалов на высокой температуре. В этом случае нагартовка выполняется после процесса закалки.

Когда выполняется этот процесс, маркировочные элементы обозначаются как: ТН или Т1Н. Есть ряд и других режимом, к которым относится Т2, Т5.

Однако их реже используют, так как прочность их на ряд меньше, а это способствует появлению коррозий и в последствии разрушении алюминия.

На что следует обратить внимание?

Концентрация материалов из алюминия должна быть в районе 2,7 г/см. Она измеряется во время высококвалифицированных работ от 2,65 г/см до 2,85 г/см, в основном используется для B95.

Из-за малой плотности сплава определённые значения прочности, упругого модуля для качественных материалов из алюминия сопоставимы с удельными величинами веществ из титана или стали.

Это является весомым аргументом.

Именно по этой причине у алюминия есть возможность конкурировать с титаном или сталью, однако это возможно до определённых температурных условий, которые не превышают 200 градусов.

Некоторые соединения имеют невысокое качество электропроводности и теплопроводности, что вызывает коррозию в течение несколько лет.

Давайте перейдём к свойству коррозии, что необходимо знать о ней?

По статистике известно, что сплавы, в которые входят АМц и АМг имеют лучшие коррозионные свойства. Однако худшими были замечены материалы Д16, B95 (о котором уже была информация в нашей статье и АК).

Кроме этой информации следует учитывать, что свойства веществ также сильно зависят от режима закалки и возраста. Отметим, что необходимо также обращать внимание на то, где используются вещества или для чего они предназначаются.

Во время работы на токарном станке часто можно услышать разговоры о коррозии, однако большинство веществ подвергаются коррозии под сильным напряжением.

Во время обработки также часто уделяют внимание и свариваемости веществ. Ведь всем хорошо известно в металлообработке, что свариваемость проходит с помощью всех видов сварки, таких как АМц и АМг. Во время сварки негартованного проката, там, где находится шов проводят отжиг, по этой причине шов соответствует всем параметрам качества, а состояние соответствует состоянию качественной работы.

Материалы термоупрочняемого формата могут быть более упрочненными после того, как проходят все работы. Однако следует отметить, что исходные полуфабрикаты не должны подвергаться термической обработке, иначе свойство алюминия будет очень низким.

Отметим, что сегодня изготавливается много материалов, где основной составляющей является алюминий: алюминиевые профили для панелей, алюминиевые втулки и много других. Особо ценятся после обработки листы, где составляющей является алюминий.

В завершении следует сказать, что сплавы, которые хорошо подлежат процессу сварки и имеют высокий показатель коррозионной стойкости, это: АВ, АД31, АД35, АД33.

За время нашей практики мы сталкивались с разными процессами токарной деятельности, однако лучший показатель стойкости с нашей точки зрения – это АД-33.

Точение металла зависит от разных процессов, таких как ковка, литье и другие. Также помните, что во время режущего процесса углы очень острые, необходимо быть осторожным. Классифицируя параметры, необходимо обратить внимание на износостойкость, покрытие, свойства обработки.

Для обработки веществ данного формата с процентом кремния 13% необходимо использовать CD05. Обратите внимание, что для обработки при высоком качестве лучше рассматривать CD15. Также для обработки сплавов используется охлаждающая жидкость, которая способствует устранению стружки.

10 полезных советов по резке алюминия на станках с ЧПУ

Чаще всего в интернете можно встретить статьи о работе на станках с ЧПУ по дереву или пластику, тем не менее хорошему станку по зубам и алюминий. Главное знать, как правильно с ним работать.
Есть несколько принципиально важных отличий в работе по алюминию от работ по дереву или пластмассам, о которых необходимо помнить.

Во-первых, пределы оптимального режима резки у алюминия гораздо у?же. При выходе за пределы оптимального режима фрезы начинают изнашиваться гораздо быстрее, а поверхность оставляет желать лучшего. Также надо иметь в виду, что алюминий и его сплавы так и норовят забить наглухо канавки вашего режущего инструмента.

Когда стружка полностью забьёт вашу фрезу, она перестанет резать металл, а при подаче инструмент просто будет давить на заготовку, что приведёт к его поломке. Даже если изначально работа по алюминию может показаться сложной задачей, обрабатывать его можно практически на любом станке с ЧПУ.

В данной статье рассмотрим 10 полезных советов, которые позволят проводить работы правильно и безопасно.

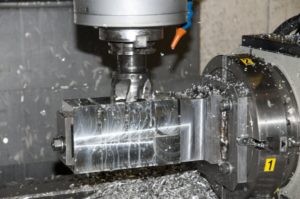

Фрезерование алюминия

1. Не торопиться

Несмотря на то, что станок с ЧПУ может обрабатывать различные металлы, это не самый подходящий инструмент для производства крупногабаритных изделий, например, больших запчастей для автомобиля.

Для качественной резки нужно работать не спеша, просто разрешив машине выполнять своё дело – а в таком случае деталь большого размера будет обрабатываться неоправданно долго.

Вообще обработка металла является весьма серьёзной нагрузкой для станка, поэтому необходимо правильно рассчитывать скорость и глубину резания, величину подачи — согласно характеристикам вашего станка.

2. Использовать калькулятор для расчёта скорости подачи шпинделя

Возьмите на вооружение калькулятор скорости резания и подачи для оптимизации настроек. Не стоит резать «на слух», ни к чему хорошему это не приведёт.

Лучше воспользоваться калькуляторами, которые в наше время нетрудно найти на просторах интернета как в виде сайтов с необходимыми полями для заполнения и расчёта в онлайн-режиме, так и отдельных профессионально разработанных программных продуктов.

В идеале следует использовать такой калькулятор, который будет выводить следующие показатели: — Установка нижнего предела минимально возможных оборотов в минуту.

Толку от калькулятора, если он продолжает предлагать вам заниженные обороты чем позволяет ваш станок? — Поддерживать как можно больше типов режущего инструмента: цилиндрические фрезы, торцевые, червячные, концевые, конические, и многие другие; — Учитывать прочность материала на изгиб; — Выводить предупреждения о скорости износа.

При работе на низких оборотах и повышенной температуре она значительно возрастает. — Учитывать утончение стружки: когда вы делаете небольшие надрезы, шириной менее половины диаметра вашего инструмента, это также приводит к повышению износа инструмента.

— Возможность по мере необходимости рассчитать сразу несколько режимов работы станка по мощности. После расчёта режима работы, у вас скорее всего всё же возникнет проблема несоответствия рекомендуемого числа оборотов, так как обычно калькуляторы выдают очень низкие значения. Минимальная скорость большинства станков ограничена, и она зачастую гораздо выше необходимой для резки алюминия, но тем не менее есть способы решить эту проблему иными путями. Следующая пара советов покажет возможные пути решения этой проблемы.

3. Использование фрез с износостойким покрытием

Хорошим вариантом будет использовать фрезы, которые изначально рассчитаны на работу по металлам на высоких скоростях. Обычно это инструмент из твердосплавных материалов.

Обычные фрезы из быстрорежущей стали, а также кобальтовые могут оказаться всё же слишком медленными, поэтому следует поискать инструмент с износостойким покрытием типа CC AluSpeed® (TiB2  — диборид титана).

У фрез по алюминию с таким покрытием стружка скользит по поверхности фрезы без прилипания и теплопередачи. Они стоят немного больше, но продуктивность работы и качество изделия это окупят сполна.

Концевая фреза с покрытием из CC AluSpeed® может иметь рекомендованную скорость в 7.824 об/мин, что гораздо ближе к минимальной скорости станка. Поэтому такой фрезой, в принципе, уже можно смело работать. Пытайтесь найти концевой инструмент по параметрам наиболее приближенный к скорости вашего станка с ЧПУ, это позволит эффективно обрабатывать ваши заготовки.

4. Работайте фрезами меньшего диаметра

Еще один способ увеличить число оборотов в минуту – работать фрезой малого диаметра. Старайтесь работать фрезами диаметром менее 6 мм.

Важно помнить, что в этом случае следует выбирать фрезы из наиболее жестких материалов, с высокой прочностью на изгиб. Чем меньше диаметр, тем ближе мы можем подобраться к 20.000 об/мин.

Главный принцип – комбинируя различные размеры и режимы работы подобраться как можно ближе к штатным возможностям вашего станка.

Уделите особенное внимание удалению стружки. Наличие стружки в обрабатываемых отверстиях и пазах – верный путь к поломке инструмента. И здесь не стоит сильно надеяться, что встроенная система удаления стружки достаточно хороша, и повышенное внимание не нужно.

6. Следите за глубиной резания – глубокие отверстия очистить тяжелее

Сложность извлечения стружки увеличивается с глубиной резания, поэтому лучше сделайте больше проходов, освобождая больше пространства и работая не очень глубоко, чем пытаться сэкономить немного времени.

7. Не забывайте о смазке

Хорошей идеей будет использование смазочно-охлаждающей жидкости, подаваемой под давлением через распылитель — это позволит избежать как прилипания стружки к фрезе, так и перегрева режущего инструмента. Крайне полезное и, в целом, недорогое решение позволит сделать работу гораздо более комфортной.

8. Не уменьшайте скорость подачи слишком сильно!

Если вы идете слишком медленно, то вы рискуете перейти в такой режим, где инструмент будет больше изнашиваться, чем резать. Подача завязана на обороты шпинделя. Мало просто соблюдать оптимальную скорость резания, нужно еще держать в оптимальных пределах подачу на зуб.

Зоны оптимальных режимов у металлов гораздо уже, чем у дерева или пластика

9. Если станок не может перемещать шпиндель по XY c достаточно большой скоростью, используйте фрезы с меньшим числом зубьев.

При недостаточной скорости подачи для работы с алюминием рекомендуется использовать однозубые и двузубые фрезы с широкими канавками для стружки. А четырех- или более зубыми фрезами работать по алюминию не стоит вообще! Причина заключается в том, что при обработке алюминия образуется очень много крупной стружки.

Чем меньше зубьев, тем больше пространство между режущими кромками, и тем больше места для продуктивного отвода больших кусков стружки. Многозубые же фрезы забиваются стружкой наглухо очень быстро. Следующая вещь, которую следует учитывать — это так называемое «радиальное истончение стружки». Если глубина резания, т.е.

Последний тип резания постоянно наблюдается при операциях зубофрезерования, поскольку глубина резания при этом относительно небольшая по сравнению с диаметром фрезы. Рекомендации по выбору максимальной толщины стружки обычно приводятся в технических характеристиках режущего инструмента.

10. Не работайте на полной мощности

Теперь, когда усвоено 9 предыдущих советов, можно поговорить о мощности. Машина, работающая на пределе, скорее разрушит режущий инструмент, оставит неудовлетворительное качество поверхности, а точность обработки заготовки будет желать лучшего. Не всегда доступны данные о мощности и жесткости того или иного станка.

Жесткость несущей системы оценивается по величине относительных смещений инструмента и заготовки под действием сил резания. Всё это зависят от величины силы резания, собственной жесткости отдельных узлов станка, контактной жесткости между узлами станка и от порядка расположения этих узлов в пространстве.

При высокоточных работах необходимо оценивать погрешности под действием упругих деформаций, а также необходимо учитывать деформации инструментальной оснастки, приспособления и заготовки.

Элементы технологической системы могут деформироваться по-разному при различном их расположении и разном направлении сил резания, и, если не принимать во внимание этот фактор, могут возникнуть недопустимые погрешности при обработке. Поэтому при изготовлении точных деталей необходимо особенно тщательно провести предварительную оценку упругих деформаций технологической системы.

Вывод

Обработка алюминия на станках с ЧПУ является абсолютно выполнимой на большинстве станков. Стоит лишь грамотно решить вопрос выбора оптимального режима, учесть все требования подачи и скоростей, а также мудрого выбора инструмента и параметров резки. И, само собой, воспользоваться каким-нибудь калькулятором чтобы это всё рассчитать, не забывая про особенности стружкообразования при обработке алюминия. Успешных проектов!

Обработка алюминия на токарном станке — Станки, сварка, металлообработка

Токарная обработка алюминия в чистом виде – сложный процесс, требующий значительных затрат рабочего времени. Для производства деталей часто используется токарная обработка алюминиевых сплавов, которые хорошо поддаются резанию и другим видам механической металлообработки.

Сплавы из алюминия имеют свойство делиться на свою квалификацию. Они могут быть литейные и деформируемые. Сегодня активное место на рынке занимают именно деформируемые сплавы, о них мы и будем говорить.

Сплавы деформируемого характера могут разделяться по своей квалификации, к которой относится способ упрочнения. Токарные работы с такими сплавами могут проводиться на любых устройствах обработки.

Однако следует помнить, что способ упрочнения подразумевает под собой управление алюминиевыми сплавами при помощи температуры и давления. Во время токарной обработки материалы поддаются специальному воздействию.

При обработке токарных элементов следует обращать внимание на все детали.

Кроме этого следует обратить внимание на свойства алюминиевых веществ. Сплавы такого характера могут делиться по своей прочности на прочность низкого уровня, среднего и высокого. Точение лучше всего происходит на среднем уровне. На среднем уровне плотность элементов очень высока, что позволяет во время обработки токарных изделий выполнять все параметры качества.

Вещества из мягкого металла, которые разрабатываются под давлением имеют свойство упрочняться только холодной прокаткой.

Существует ряд вариантов подлежащих термальной обработке. В принципе алюминий хорошо поддаётся этому процессу. Тем более как таковой сплав, — он очень ценится. Самыми распространенными являются следующе сплавы из алюминия, которые отражают маркировку проката:

• без обозначения;
• отожженные;
• прочное среднего класса;
• прочное высокого класса;

Некоторые соединения должны проходить термомеханическую обработку. В основном это производится с помощью упрочнения материалов на высокой температуре. В этом случае нагартовка выполняется после процесса закалки.

Когда выполняется этот процесс, маркировочные элементы обозначаются как: ТН или Т1Н. Есть ряд и других режимом, к которым относится Т2, Т5.

Однако их реже используют, так как прочность их на ряд меньше, а это способствует появлению коррозий и в последствии разрушении алюминия.

Обработка алюминия на ЧПУ: советы, оборудование, особенности

Процесс фрезерования алюминия с использованием станков ЧПУ считается весьма рентабельным. Их используют в производстве деталей малыми партиями. Хотя, работая в автоматическом режиме, можно наладить выпуск больших объемов продукции, причем высокого качества. Точность размеров другим путём не досягаема.

Плюсы материала

Среди достоинств этого конструкционного материала, специалисты отмечают несколько.

Алюминий отличается:

• прочностью;
• легкостью;
• устойчивостью к коррозии;
• низкой теплопроводностью (этим обуславливается его применение в судостроительной отрасли);
• высокой электропроводностью;
• доступной стоимостью.

Очень важно соблюдать режим резки. Выход за его оптимальные пределы заканчивается быстрым износом фрезы. К тому же, у алюминиевых заготовок (или из его сплавов) есть свойство забивать канавки у режущих инструментов.

Главное, учесть нагрузку на ЧПУ станок, рассчитав оптимальную скорость, глубину резки, величину подачи, исходя из характеристик устройства.

Полезные советы всем, обрабатывающим алюминий

Чтобы правильно выполнять обработку этого материала, соблюдая меры безопасности, надо знать и выполнять 10 важных правил:

1. Качественная резка не любит спешки. Крупногабаритные изделия, например, автозапчасти, могут быть в работе долгое время.
2. Пользуйтесь онлайн-калькулятором или обычным, оптимизируя настройки и определяя скорость, с которой будет подаваться шпиндель. Это поможет установить нижнюю границу числа оборотов за минуту; поддерживать разнообразные фрезы для обработки алюминия, пользуясь фрезами цилиндрического, торцевого, червячного, концевого или конического типа.
3. Важно при расчете считаться с прочностью на изгиб, утончением стружки, различными мощностными режимами работы.
4. Применяйте фрезы, имеющие износостойкие покрытия. Материал их изготовления – твердые сплавы. Инструмент из кобальта, стальной и быстрорежущий не подходит. Лучше всего подойдет покрытие из диборида титана. Это исключает теплопередачу и налипание стружки. Их высокая стоимость окупится качеством обработанной детали.
5. Лучше использовать фрезы меньшего диаметра – до 6 мм, благодаря чему реально добиться увеличения числа оборотов за минуту.
6. Вовремя очищайте область обработки от стружечных отходов.
7. Контролируйте глубину процесса резки. Целесообразно сделать большее число проходов обрабатываемого материала, чем экономить время. Очистка глубоких отверстий – более сложный процесс.
8. Подачу смазочно-охлаждающей жидкости лучше выполнять под давлением посредством распыляющего устройства.
9. Недопустимо слишком быстрое уменьшение скорости подачи! Этот режим больше влияет на износ инструмента. В случае неспособности ЧПУ по алюминию быстро перемещать шпиндель по осям X и Y, лучше использовать фрезы, имеющие меньшее число зубьев – одно-, двузубые при большей ширине канавок.

Как правильно проводить токарную обработку

В машиностроении доля токарных станков составляет до 70% металлорежущего оборудования. На нем изготавливаются многие детали. Токарная обработка характеризуется быстрым вращением заготовки и закрепленным неподвижно на суппорте резцом, перемещающимся вдоль или поперек оси крутящейся детали.  В результате получаются детали цилиндрической и конической формы.

Оборудование и инструмент

На токарных станках производят обработку заготовок при их вращении вокруг горизонтальной и вертикальной оси. Основной применяемый инструмент — резцы. Все токарное оборудование маркируется цифрой «1» и делится на 9 видов с учетом особенностей устройства.

Инструмент вращается с помощью специального приспособления на суппорте. На токарном станке производятся шлифовальные и фрезерные работы.

Виды токарных станков

Различают основные виды токарных станков, применяемых на производстве:

• токарно-винторезный;
• токарно-револьверный;
• токарно-карусельный;
• токарно-шлифовальный;
• лоботокарный.

Наибольшее распространение имеют токарно-винторезные станки. На них обрабатываются длинные детали типа вала и короткие цилиндрические.

Карусельные используют для изготовления втулок, колец и других крупных деталей, у которых диаметр больше высоты.

Классификация резцов

По расположению режущей кромки и направлению движения суппорта, резцы делятся на два типа:

По форме рабочей части:

• прямые — рабочая часть и корпус имеют общие боковые поверхности;
• отогнутые — режущая кромка выступает за плоскость корпуса и имеет переменное сечение.

Для обработки снаружи используют виды резцов, названные по производимым им операциям:

• проходные;
• канавочные;
• фасонные;
• резьбовые;
• расточные.

Токарное оборудование широко применяется для обработки торцов. При этом устанавливают торцовые и отрезные резцы на суппорт. Кроме этого на задней бабке крепятся:

• сверла;
• зенкера;
• метчики;
• расточные резцы.

Существуют определенные геометрические параметры резца, которые предъявляются к клину. Режущая кромка может располагаться под углом к направлению движения и перпендикулярно. У отрезных инструментов — параллельно оси вращения.

Токарная обработка металла

Внедрение ЧПУ

С появлением станков с ЧПУ значительно упростилась обработка деталей со сложными поверхностями радиальной и эвольвентной формы. Повысилась производительность при изготовлении крупных партий.

На одной установке делается несколько операций, включая фрезеровку. Оборудование может иметь 2 подвижных суппорта и несколько револьверных головок.

Особенности процесса

Отличительной особенностью токарной обработки металла является вращение обрабатываемой заготовки и неподвижное закрепление резца. Это позволяет изготавливать валы и другие детали с большим количеством цилиндрических и конических поверхностей.

Точение относится к высокопроизводительным механическим обработкам, дающим высокую точность размеров и хорошее взаимодействие сопрягаемых деталей.

Режимы обработки

Металл, обрабатываемый точением, имеет различные качества: твердость, вязкость, пластичность. Все они требуют разного угла заточки резца и скорости резания. Перед выдачей чертежей в работу технологи делают расчеты режимов резания при токарной обработке. На их основе производится нормирование по затратам времени на выполнение каждой операции. К режимам резания относятся:

• скорость вращения шпинделя;
• глубина резания;
• подача.

Качество и скорость обработки — противоположные показатели при точении. Они зависят от глубины реза и подачи инструмента. Чем больше стружки снимается за один проход, тем больше погрешность в размерах и шероховатость поверхности.

Первоначально делается черновое точение — снимается большой слой металла проходным резцом с кромкой, образующей острый угол к оси вращения заготовки.

Затем ставится инструмент с большой площадью контакта по обрабатываемой поверхности и делается чистовая обработка — снимается тонкий слой металла боковой гранью резца и одновременно происходит сглаживание гребешков кромкой, расположенной вдоль оси заготовки.

Чем мягче металл, тем меньше угол заточки — острее резец. Чугун и высоколегированные стали обрабатываются квадратными пластинами. Для алюминия и бронзы делают заточку в 30⁰.

Токарная технология

При обработке на токарных станках резец, перемещаясь вдоль заготовки, врезается в ее поверхность. Режущая кромка отделяет узкую полоску металла — стружку. Ширина и толщина стружки задаются станочником.

Технология обработки позволяет изготавливать валы с большим количеством переходов и размеров. При этом все цилиндры и конусы соосны, поскольку вытачивались с одной установки. Сверловка торца и другая обработка делаются без переустановки детали. Неподвижный инструмент закреплен жестко, что позволяет в несколько раз увеличить скорость обработки.
ТОКАРКА ДЛЯ НАЧИНАЮЩИХ / С ЧЕГО НАЧАТЬ?

Обработка алюминия на токарном станке

Процесс фрезерования алюминия с использованием станков ЧПУ считается весьма рентабельным. Их используют в производстве деталей малыми партиями. Хотя, работая в автоматическом режиме, можно наладить выпуск больших объемов продукции, причем высокого качества. Точность размеров другим путём не досягаема.

Применение соответствующего оборудования

Высокоточные детали, полученные в результате обработки алюминия на ЧПУ, поставляются на заводы, представляющие космическую, авиационную, военную промышленность.

В последнее время создано немало доступных компактных моделей, которые приобретают автомастерские.

Даже обработка при помощи хоббийного ЧПУ (4-осного), способствует созданию редких запчастей, по стоимости превышающих цену станка, затраты на покупку материала.

Когда обрабатывается алюминиевый профиль на автоматизированных устройствах, технология производства деталей хорошо отработана. Существует немало моделей в домашних мастерских, на промышленных предприятиях, — фрезеры ЧПУ, требующие знаний в сфере металлообработки, умения создавать коды по чертежам, задавая координаты деталей, их размеры, направления, по которым будут двигаться инструменты.

Сегодня доверие лишь к процессу автоматической обработки, исключающему даже малейшие ошибки относительно формы и размеров будущих изделий.

Фрезерный станок с ЧПУ – весьма высокоточный, гарантирующий идеальную поверхность детали.

Вакуумный стол – важная разработка в сфере крепления деталей. Корпусные и тонкостенные изделия удерживаются по типу присоски. А чтобы контролировать размеры деталей, используют электронные узлы.

Среди последних разработок – датчики Renishaw для проведения бесконтактных измерений, которые используют в станке Hyundai Wia (Корея).

Все это – новые требования к станку для алюминия, путь для ускорения технологического процесса, исключения брака.

Особенности работы с материалом

Важно обратить внимание на некоторые моменты:

• повышенная пластичность алюминия усложняет любую его обработку. Главное требование технологов – соблюдение принятой последовательности;
• неправильный подход к фрезеровке повышает риск порчи заготовок, в том числе, на этапе их креплений. Поэтому предпочтение отдается вакуумному способу фиксации;
• материал имеет высокую чувствительность на вибрацию различного типа, она может способствовать появлению дефектов на поверхности;
• особое внимание – к точности подбора режима фрезерования, балансировки цанги.

Современные 3d фрезерные станки, имеющие блок ЧПУ занимаются сложной обработкой профилей из алюминия на максимальных скоростях и с более высоким качеством. Можно создать объемные рельефы на металлической поверхности. При программировании всех операций по обработке материала, важно наладить контроль за техническими параметрами процесса.

Обрабатываем алюминий для домашних нужд

Сейчас 3D фрезеровка алюминиевой заготовки может выполняться не только на фрезерных станках с ЧПУ, но и ручным способом на домашнем оборудовании.

Для многих важно использовать станок ЧПУ, работающий с алюминием, для производства нужных автозапчастей. Вместо того, чтобы покупать в магазине, они обрабатывают заготовки, производя нужные для дома или автомобиля вещи своими руками.

Главное – соблюдать владей знанием технологии и учитывать особенности обработки.

Нужно иметь электроинструмент ручной фрезер, он есть у многих домашних мастеров. У него нет редуктора и коробки передач, но функционал устройства – на высоте.

До начала работ инструмент нуждается в точной настройке и регулировке. Большой плюс ручного фрезера – способность работать в двух плоскостях (вертикальная и горизонтальная), с минимальными физическими усилиями.

Гарантия качественных результатов – в соблюдении технологии процесса и полном контроле за его ходом. Если, фрезеруя алюминий, работать на небольших оборотах, можно устранить риск деформации металла.

Не менее важно освобождать обрабатываемую поверхность от опилок и придерживаться правил техники безопасности.

Станок самостоятельной сборки

Реально также своими руками собрать станок ЧПУ, обрабатывающий алюминий. Он также может работать по дереву, ДСП и МДФ, пластику, акрилу и карбону, то есть будет универсального назначения. Один из созданных вариантов имеет:

• рабочее поле с размерами 850х650 и рабочую высоту по оси Z – 150 мм;
• по всем осям ширина рельсовых направляющих HIWIN 15 мм;
• двигатели марки NEMA 34;
• шпиндель с воздушным охлаждением на 1,5 кВт;
• винт TBI (шаг 5 по оси Z, и 10 по X, Y);
• импульсные блоки питания (70 В для ШД, 24 в для ЧПУ);
• плату Степмастер v2 для блока ЧПУ и программу управления Mach3.

Рабочий стол изготовлен из плиты МДФ толщиной 19 мм. Получилась жесткая, конструкция, на которой можно обрабатывать дюралевые и алюминиевые заготовки.

Некоторые умельцы работают над своим станком целый год, но полученный ними опыт позволит получить модель с нужными параметрами и, возможно, в будущем наладить собственное производство станков, не уступающих в качестве китайским образцам. Такое устройство, конструктивно напоминающее промышленные варианты, легко доработать, переделав под новые нужды.

Среди некоторых узких мест, которые удается решать умельцам, можно отметить:

• достижение максимальной жесткости конструкции;
• сведение к минимуму сварных операций;
• применение в изготовлении устройства прокатной металлотрубы квадратного сечения 80 мм;
• отливку станины из искусственного камня (у нее намного ниже вибрация, чем у чугунной).

Заключение

Задача по обработке алюминия на фрезерном станке – в числе сложных, но выполнимых на оборудовании с ЧПУ и без него. Важно лишь разобраться с выбором инструмента, оптимального режима и параметров резания, учитывать требования скорости обработки. Стоит прибегнуть к онлайн-калькулятору, чтобы при любых профилях заготовок уметь рассчитать нужную скорость для вращающегося шпинделя.

Токарная обработка металла — все о технологии токарных работ

К наиболее распространенным методикам изготовления деталей с заданными геометрическими параметрами относится токарная обработка металла. Суть данной методики, позволяющей также получать поверхность с требуемой шероховатостью, заключается в том, что с заготовки убирают лишний слой металла.

Процесс токарной обработки металла

Принципы токарной обработки

Технология токарных работ по металлу предполагает использование специальных станков и режущего инструмента (резцы, сверла, развертки и др.), посредством которого с детали снимается слой металла требуемой величины.

Токарная обработка выполняется за счет сочетания двух движений: главного (вращение заготовки, закрепленной в патроне или планшайбе) и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.
