Особенности автоматической настольной линии розлива

Устройство и состав автоматической настольной линии розлива

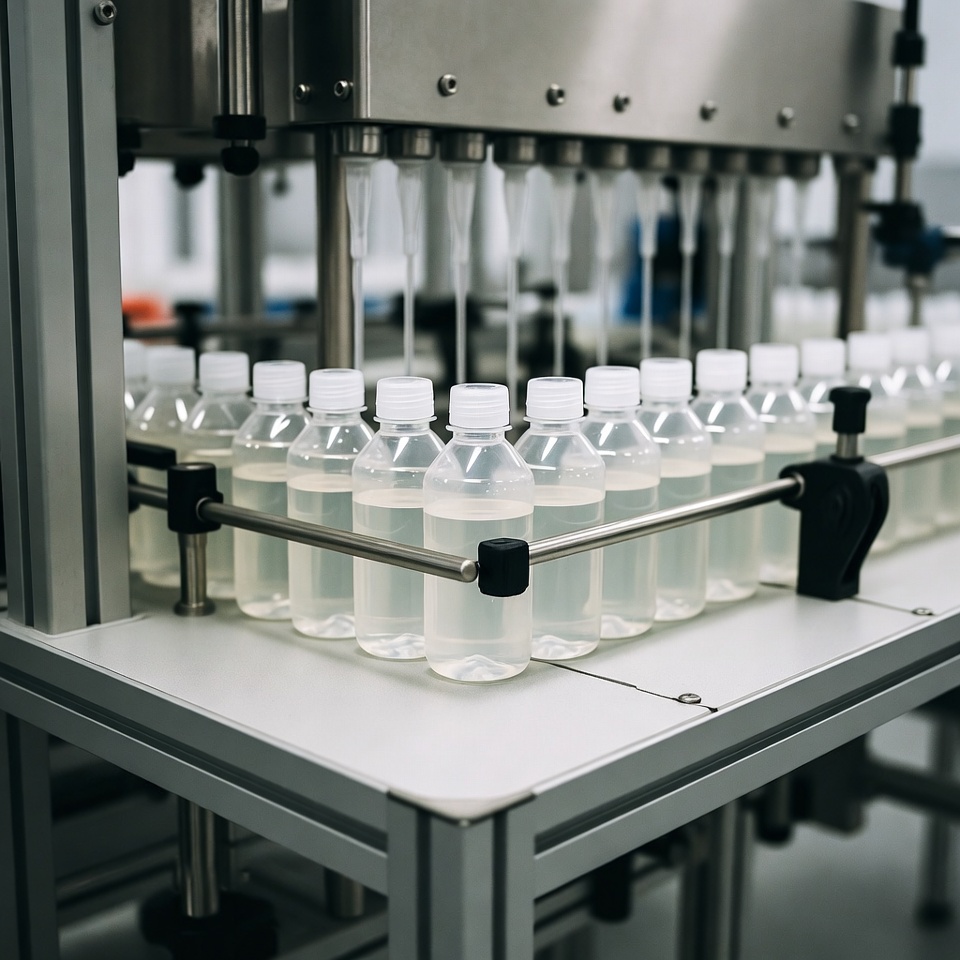

Автоматическая настольная линия розлива представляет собой компактный комплекс оборудования, предназначенный для выполнения операций по фасовке жидких продуктов в готовую тару. В отличие от крупных промышленных линий, настольный формат позволяет размещать модули на стандартных рабочих столах, что делает его востребованным на предприятиях с ограниченной площадью, в лабораториях и на малотоннажных производствах. Основное назначение такой линии — автоматизировать повторяющиеся операции с минимальным участием оператора, обеспечивая стабильное качество наполнения, укупорки и маркировки. В качестве примера можно рассмотреть автоматическая линия розлива2.

Типовая конфигурация включает несколько функциональных узлов, каждый из которых отвечает за конкретную стадию обработки тары. Подбор компонентов и их компоновка зависят от свойств разливаемой жидкости, типа используемой упаковки и требуемой производительности. Современные настольные линии строятся по модульному принципу: это позволяет добавлять или заменять отдельные блоки без значительной перестройки всей системы. В технической документации производителей приводится детальное описание каждого модуля и условий его применения.

Основные модули: дозатор, транспортёр, укупорочная машина, этикетировщик

Дозатор выполняет ключевую функцию — отмеривание и подачу заданного объёма или уровня жидкости в тару. По принципу действия выделяют поршневые, шестерённые, гравитационные и мембранные дозаторы. Поршневые устройства обеспечивают высокую точность (погрешность менее ±0,5 % от объёма) и подходят для жидкостей средней вязкости. Шестерённые насосы применяют для густых и пастообразных продуктов, а гравитационные — для низковязких сред при розливе по уровню. Материал уплотнений выбирают исходя из химической совместимости с продуктом: для агрессивных жидкостей используют фторкаучук (FKM) или политетрафторэтилен (PTFE).

Транспортёр перемещает тару между модулями. На настольных линиях чаще всего применяют ленточные транспортёры с полиуретановой или резиновой лентой шириной от 40 до 120 мм. Скорость движения ленты синхронизируется с циклом работы дозатора и укупорочной машины с помощью регулируемого привода. Для тары неустойчивой формы (овальные бутылки, флаконы с узким основанием) используют цепные транспортёры с пластиковыми пластинами, которые снижают риск опрокидывания.

Укупорочная машина (каппер) фиксирует крышку на горлышке тары. По типу укупорки различают устройства для винтовых, натяжных и кронен-пробок. Настольные модели обычно оснащаются пневматическим или сервоприводом, что позволяет регулировать усилие затяжки. Пневматический привод проще в обслуживании и быстрее настраивается, но уступает сервоприводу по стабильности момента при больших объёмах партии. Производительность укупорочного модуля должна соответствовать скорости дозатора, иначе на линии возникают заторы.

Этикетировщик наносит самоклеящуюся этикетку на боковую или верхнюю поверхность тары. В настольных линиях преобладают модели с рулонной подачей и прижимным роликом. Точность позиционирования этикетки составляет ±1 мм при скорости до 30 этикеток в минуту. Некоторые этикетировщики поддерживают работу с термоусадочными рукавами, но для этого требуется дополнительный термотоннель, что редко реализуется в настольном формате из-за габаритов.

Система управления и датчики для координации работы

Работу всех модулей координирует программируемый логический контроллер (PLC). Он получает сигналы от датчиков наличия тары, уровня жидкости, положения крышки и скорости транспортёра. На основе заданной циклограммы PLC запускает последовательность операций: остановка бутылки под дозатором, открытие клапана, дозирование, перемещение к укупорке, активация каппера, затем движение к этикетировщику и наклейка этикетки. Человеко-машинный интерфейс (HMI) с сенсорным экраном позволяет оператору вводить параметры (объём дозы, скорость конвейера, усилие затяжки) и отслеживать текущее состояние линии.

Для синхронизации используют инкрементальные энкодеры на транспортёре и оптические датчики. Сигнал от датчика прохождения бутылки инициирует задержку, после которой включается дозатор. Если бутылка не доходит до позиции дозирования в заданное время, PLC останавливает линию и выдаёт аварийный сигнал. Система управления также контролирует температуру в зоне розлива (при подогреве продукта) и давление сжатого воздуха для пневматических узлов.

Принцип работы и цикл процесса розлива

Процесс розлива на настольной автоматической линии разбивается на несколько последовательных этапов, каждый из которых выполняется без участия оператора. Полный цикл от момента подачи пустой тары до выхода готового укупоренного и этикетированного продукта занимает от нескольких секунд до десятков секунд в зависимости от объёма тары и свойств жидкости.

Этапы: подача тары, дозирование, укупорка, нанесение этикетки

1. Подача тары. Бутылки или флаконы устанавливаются на входной участок транспортёра вручную или из накопителя. Датчик наличия тары фиксирует прохождение каждой единицы. Если бутылка отсутствует, дозатор не активируется — это предотвращает пролив. Транспортёр перемещает тару с постоянной или регулируемой скоростью.
2. Дозирование. При подходе бутылки к позиции дозатора транспортёр останавливается (шаговый режим) или замедляется (непрерывный режим). Дозатор открывает клапан (для гравитационного или поршневого типа) или запускает насос. Время наполнения определяется объёмом и вязкостью. После достижения заданного объёма или уровня подача прекращается, и бутылка движется дальше.
3. Укупорка. На следующей позиции бутылка фиксируется центрирующими направляющими. Укупорочная машина опускает головку с захватом крышки, навинчивает или запрессовывает её с определённым усилием. Датчик крутящего момента контролирует качество укупорки — при отклонении от нормы линия делает остановку.
4. Нанесение этикетки. Бутылка поступает в зону этикетировщика. Механизм подачи отматывает рулон, отрезает этикетку заданной длины и прижимает её к стенке тары при помощи ролика. Датчик положения этикетки (оптический или ультразвуковой) обеспечивает совмещение с заданной меткой. После наклейки готовая продукция выводится на выходной стол или в накопитель.

Типичный полный цикл для бутылки объёмом 0,5 л на настольной линии составляет от 3 до 8 с, что соответствует производительности 450–1200 бутылок в час (BPH).

Отличия автоматической линии от ручного и полуавтоматического розлива

Ручной розлив предполагает выполнение всех операций вручную с помощью весов, воронок, ручных капперов и этикетировщиков. Производительность ограничена физическими возможностями оператора и редко превышает 30–50 бутылок в час. Точность дозирования при ручном способе зависит от навыков и утомляемости персонала, а качество укупорки часто нестабильно. Полуавтоматические линии автоматизируют одну из операций (например, дозирование), но остальные этапы выполняются вручную или требуют ручной подачи тары. Это повышает производительность до 200–400 бутылок в час, но оператор остаётся задействованным на каждой позиции.

Автоматическая настольная линия исключает необходимость в постоянном присутствии человека на каждой стадии. После начальной настройки оператор только контролирует работу и загружает пустую тару. Это снижает влияние человеческого фактора на точность и безопасность. Кроме того, автоматическая линия способна работать в непрерывном режиме более длительное время без снижения производительности. Стоимость такой линии выше, но при объёмах от 500 бутылок в час и выше окупаемость достигается за счёт сокращения трудовых затрат и брака.

Влияние свойств жидкости и тары на конструкцию линии

Проектирование настольной линии розлива начинается с анализа физико-химических свойств продукта и параметров упаковки. От этих характеристик зависит выбор материалов контактных поверхностей, типа дозирующего устройства и режимов работы.

Зависимость выбора дозатора и уплотнений от вязкости, температуры и агрессивности

Вязкость жидкости — один из главных критериев. Для низковязких жидкостей (вода, масла с вязкостью до 100 сП) подходят гравитационные дозаторы с электромагнитным клапаном. При вязкости от 100 до 2000 сП применяют поршневые дозаторы с шариковыми или золотниковыми клапанами. Выше 2000 сП требуются шестерённые насосы с обогревом — поскольку густие среды плохо текут самотёком, необходимо принудительное нагнетание и поддержание температуры.

Температура розлива влияет на вязкость и химическую стойкость уплотнений. Разлив горячих жидкостей (до 80–90 °C) требует уплотнителей из перфторэластомеров (FFKM) или силикона. Для холодных продуктов (до +2 °C) используются стандартные NBR или EPDM. Агрессивные среды (кислоты, щёлочи, растворители с pH 2–12 или содержащие ароматические углеводороды) требуют применения PTFE и фторкаучуков, а также изготовления дозирующей головки из нержавеющей стали AISI 316L. Если жидкость содержит взвешенные частицы (суспензии, пульпы), дозатор должен быть оснащён клапаном с увеличенным проходным сечением и антивозвратным контуром, чтобы избежать засорения.

Требования к таре: материал, форма, размер, тип крышки

Материал тары определяет совместимость с транспортёром и укупорочным узлом. Стеклянные бутылки имеют небольшой разброс геометрии и высокую жёсткость, что упрощает позиционирование. ПЭТ-тара легче, но может деформироваться при затяжке крышки — требуется более точный контроль усилия. Алюминиевые и ПЭНД бутылки устойчивы к ударам, но на ленточном транспортёре могут скользить, поэтому для них предпочтителен цепной транспортёр с высоким коэффициентом трения.

Форма и размер тары влияют на настройку направляющих и центровочных элементов. Круглые бутылки с диаметром от 30 до 100 мм стандартны для настольных линий. Прямоугольные и овальные флаконы требуют дополнительных прижимных устройств, чтобы избежать поворота во время укупорки. Минимальная высота тары обычно составляет около 40 мм, максимальная — 250–300 мм, иначе нарушается траектория захвата каппера. Диаметр горлышка стандартизирован под размеры крышек: для винтовых резьба GPP/UNC, для кронен-пробок — диаметр 26–34 мм.

Производительность и эксплуатация линии

Производительность настольной линии розлива — интегральный показатель, который зависит от быстродействия каждого модуля, времени переналадки и эффективности обслуживания. Эксплуатационные характеристики определяют, сколько смен линия может работать без снижения качества.

Факторы производительности (BPH, циклограмма, время переналадки)

Основной метрикой производительности является количество бутылок в час (BPH). Для настольных линий типичное значение составляет от 300 до 1500 BPH. Однако реальный показатель может быть ниже номинального из-за простоев, скорости переналадки при смене продукта или тары. Циклограмма работы — это временная диаграмма, показывающая длительность каждого этапа для одной бутылки. Например, если дозирование занимает 2 с, укупорка — 1,5 с, этикетирование — 1 с, а перемещение — 0,5 с, то полное время цикла составляет 5 с, что даёт 720 BPH. Если одно из устройств медленнее других, оно становится «узким местом», и общая производительность ограничивается им.

Время переналадки — это период, необходимый для перестройки линии при переходе на другой тип тары или продукта. Оно включает замену настройщиков дозатора (смена объёма или калибровка), перестановку направляющих транспортёра, смену захвата каппера и ролика этикетировщика. В среднем переналадка занимает от 15 до 45 мин. Для линий с частой сменой продукции предпочтительны модули с быстрым переключением (без инструмента).

• BPH (бутылок в час): номинальная и фактическая — различие возникает из-за остановок на обслуживание.
• Циклограмма: учитывает время дозирования, укупорки, этикетирования и межоперационные паузы.
• Время переналадки: влияет на общую эффективность при смене типоразмера тары или жидкости.
• КПД линии: отношение времени работы к общему времени смены; типичное значение 85–95 %.
• Масштабирование: добавление параллельных модулей (двух дозаторов) может увеличить BPH в 1,5–2 раза.

Обслуживание: калибровка, мойка, замена изнашиваемых деталей и типичные неисправности

Регулярное обслуживание включает три основных направления: калибровка дозаторов и датчиков, мойка контактирующих поверхностей, замена расходных деталей (уплотнений, фильтров, насадок). Периодичность калибровки объёмных дозаторов составляет раз в смену или после каждой переналадки — проверка выполняется с помощью мерного цилиндра. Точность считается приемлемой, если отклонение не превышает ±0,5 % от номинала.

Мойка линии проводится в зависимости от типа продукта. Для водных и нетоксичных сред допустима ручная разборка и промывка тёплой водой. Для молочных продуктов, соков и других склонных к закисанию жидкостей используют CIP-мойку (circulation in place) с циркуляцией моющего раствора при температуре 80 °C. При разливе масел и химикатов мойка производится растворителями, совместимыми с уплотнениями. Все операции выполняются при отключённом электропитании.

Изнашиваемые детали: уплотнительные кольца поршневых дозаторов (рекомендуется замена через 500 000 циклов), подшипники транспортёра (через 2000 ч работы), прижимные ролики этикетировщика (по мере износа). Типичные неисправности:

Наиболее частая причина сбоев — загрязнение датчика прохода бутылки: капля продукта или пыль блокирует оптический луч, линия останавливается. Очистка линз датчика спиртовой салфеткой решает проблему за 5 минут.

Другие распространённые неисправности: утечка через уплотнение дозатора (замена кольца), проскальзывание крышки из-за износа резиновых вставок каппера (замена или регулировка усилия), смещение этикетки из-за загрязнения направляющих или износа подающего валика. Диагностика обычно ведётся через HMI — контроллер выводит код ошибки, соответствующий определённому датчику или исполнительному механизму.

Ограничения по применению настольных линий: максимальная вязкость жидкости — до 10 000 сП (без обогрева), минимальная — 1 сП (низкая вязкость может вызывать просачивание в клапанах). Температурный диапазон эксплуатации — от +5 до +85 °C для стандартных линий. Агрессивность ограничена стойкостью материалов: для сильных окислителей и щелочей при высоких температурах потребуется линия из хастеллоя, что выходит за рамки настольного формата. Энергопотребление — до 2 кВт для типовой линии; требования к электросети: 220 В, 50 Гц или 110 В, 60 Гц в зависимости от региона. Чистота помещения — не ниже класса ISO 8 (контроль пылевых частиц), если продукт пищевой или косметический.
