Приспособление для сжатия пружин стойки своими руками

Самостоятельное изготовление стяжки пружин амортизаторов: чертежи, фото и видео

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки.

В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи.

Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

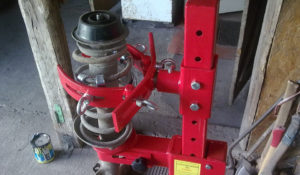

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Более дешевый русский аналог, на вид какие-то хлюпенькие, есть риск, что сорвутся и ударят Вам прямо в лоб Фирменная стяжка пружин JTC 23-280мм, стоимость более 6 000 рублей Стяжка пружин на 270мм JTC (стоимость более 2 000 рублей) Стяжка пружин на 370мм JTC (стоимость более 2 000 рублей) Стяжка пружин на 270мм JTC — упаковка

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

• Подвеска Лифан Бриз
• Подвеска Лифан Х60
• Подвеска Лифан Смайли

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Как выполнить стяжку пружин амортизатора самому?

Если вам необходимо провести ремонт амортизационных стоек или подвески автомобиля, то возникает вопрос, чем стянуть пружину амортизатора. Для достижения этой цели используют стяжки для пружин. Они необходимы для того, чтобы сжать и снять пружину любого типа.

Оборудование для стяжки пружин

Стяжки для пружин могут быть двух видов, в зависимости от основного принципа действия:

• Механические – основаны на механическом действии на пружину. Цена их невысокая, и они часто используются мастерами-автолюбителями.

•Гидравлические – действие на пружину создается при помощи гидравлического насоса. Используются в крупных автосервисах. По цене значительно дороже.

Съемники для пружин также могут быть переносные и стационарные. По цене отличаются не очень, но кардинально разнятся способом использования.

Если вы решили провести ремонт транспортного средства самостоятельно и не знаете, какой съемник вам понадобится, то стоит обратить внимание на диаметр сжимаемой пружины.

Это является основной характеристикой при выборе стяжки.

В автосервис обычно покупают сжиматели с большим диапазоном возможных размеров, поскольку их используют на разные машины. Если вы не отказались от идеи самостоятельно отремонтировать свое транспортное средство, то нужно обратить внимание на то, что некоторые модели стяжек предлагаются изготовителем конкретно для подвесок определенных типов. Но могут быть и универсальные.

Как сделать прибор для стяжки самому

Если посчитать цену составляющих съемника для пружин, то она окажется значительно ниже, чем цена готового съемника. Поэтому возникает вопрос: как сделать съемник для пружин своими руками. Самому изготовить стяжки для пружин возможно. Но при этом надо иметь сварочный аппарат и способность изготовить что-то своими руками.

Ясно, что принцип их действия будет основан на механическом воздействии на пружину. Для одной пружины необходимо две стяжки, закрепленные с противоположных сторон для равномерного сжатия. Их конструкция стандартна: резьбовой стержень с крючками и гайки.

Но следует помнить, что изготовленное вами приспособление должно быть надежным, поскольку теперь вы сами отвечаете за свое здоровье.

Необходимый инструмент

Итак, необходимо иметь сварочный аппарат и болгарку. Также необходимо приобрести два стержня с резьбой диаметром 16 мм, четыре длинных гайки под эту резьбу и стальную трубу диаметром 16-16,5 мм, арматуру.

Процесс изготовления

Рассмотрим процесс изготовления стяжек пружин амортизаторов по пунктам:

1. Нарежьте резьбовые стержни (2 шт.) необходимого размера. Их длина должна быть не меньше, чем длина пружины в свободном состоянии. Слишком длинные стержни будут неудобны в использовании;

2. Из арматуры нарежьте (8 шт.) заготовки для крючков длиной примерно 30 см;

3. Из трубы отрежьте цилиндры (4 шт.) длиной приблизительно 10 см;

4. Из арматурных заготовок согните крючки;

5. С помощью сварки приварите по два крючка к каждому цилиндру. Процесс сваривания производим на плоскости, добиваясь симметричности деталей;

6. Собираем комплектующие (на стержень надеваем два цилиндра со встречным направлением крючков и накручиваем на концы гайки).

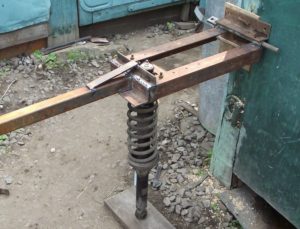

В некоторых конструкциях посредине резьбового стержня приваривают длинную гайку. Тогда процесс сжатия производится ключом, поворачивая сам стержень за данную гайку.Изготовить стяжку для пружин можно, использовав старый домкрат. Главное, чтобы это было надежно и безопасно. Рассмотрим процесс по пунктам:

1. Укоротите немного ножку домкрата. Следите, чтобы это не повлияло на работу домкрата.

2. Из подручных средств подберите держатель стойки. Например, можем взять головку шатуна или другую подходящую деталь с автомобильной разборки. Необходимо, чтобы она была подходящей формы и могла выдерживать большие нагрузки.

3. Крепим ножку домкрата и держатель. Поскольку они состоят из разных материалов, использование сварки является невозможным. Поэтому сверлим отверстия и закрепляем двумя болтами

4. На верхнюю часть домкрата привариваем из металлического уголка верхний держатель. Для надежности делаем его немножко длиннее в виде срезанной буквы А и привариваем дополнительное ребро жёсткости к корпусу домкрата.

5. С помощью краски придаем конструкции эстетичный вид.

Данный держатель намного удобнее в использовании, чем покупные.Описанные способы изготовления стяжек пружин амортизатора не являются единственными.

Они могут отличаться размерами, используемыми материалами и подручными средствами.

Стоит включить фантазию и правильно приспособить на первый взгляд ненужные детали в вашем гараже, и этот творческий процесс принесет вам удовольствие не только финансовое, но и моральное.

Как правильно стягивать пружину

Поскольку процесс немного опасный, то перечислим все пункты, из которых состоит стяжка пружин, чтобы обезопасить его полностью.Следуйте основным пунктам:

1. Поднимите машину домкратом и с противоположных сторон установите на пружину две стяжки;

2. Вращайте гайки пальцами рук до надежного зацепления крючков стяжек и пружины;

3. Продолжайте вращать гайки ключом. Причем вращение необходимо проводить небольшими шагами на разных стержнях поочередно. Пружина должна сжиматься симметрично с обеих сторон.

4. Снимайте пружину, если вы точно убеждены, что она надежно сжата стяжками.

Используя приспособление для сжатия пружин стойки своими руками, придерживайтесь правил:

• Резьбовые соединения смазывайте солидолом перед использованием стяжек для пружин.

• Никогда не снимайте стяжки со сжатой пружины, даже если она стянута дополнительно ремнем или проволокой. Это может быть опасно.

• Проводите работы осторожно. Важно, чтобы приспособления, изготовленные собственными руками, были безопасными в использовании.

Иногда бывают такие случаи, при которых ремонт приходится выполнять в полевых условиях. И тогда наличие стяжек для пружин является очень проблематичным. Возникает вопрос, как стянуть пружину стойки подручными средствами. И это возможно.

Если вы сняли стойку с амортизатором и хотите сжать пружину амортизатора для дальнейшего ремонта в домашних условиях, то можно использовать ремни безопасности. Для этого необходимо два ремня.

Продеваем их через витки пружины один напротив другого и завязываем бантиком каждый. При этом крайние витки пружины не должны участвовать в процессе сжатия.

Далее необходимы два арматурных стержня или две металлических трубы, или просто крепкие деревянные палки. Они будут служить рычагами.

Кладем пружину на бок, просовываем под ремень рычаг и закручиваем ремень несколько раз посредине рычага. Для фиксации привязываем рычаг с помощью проволоки к виткам пружины. Переворачиваем конструкцию на другую сторону и с помощью другого рычага проделываем аналогичные действия. Если пружина сжата недостаточно, то поочередно подкручиваем рычаги и не забываем их фиксировать.

После того как пружина сжата, проводим дальнейшие ремонтные работы. В домашних условиях сжимать пружину амортизатора можно различными средствами: используя тиски и т.д. Все способы хороши, лишь бы они достигали конечной цели и были безопасны для вас. Проанализировав все варианты, вы должны выбрать для себя оптимальный, который принесет вам удовлетворительный результат.

Как сжать пружину амортизатора в домашних условиях? — Станки, сварка, металлообработка

Если вам необходимо провести ремонт амортизационных стоек или подвески автомобиля, то возникает вопрос, чем стянуть пружину амортизатора. Для достижения этой цели используют стяжки для пружин. Они необходимы для того, чтобы сжать и снять пружину любого типа.

Приспособление для сжатия пружин стойки своими руками — Справочник металлиста

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Амортизатор

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройство, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с “лягушкой” поочередно работать двумя педальками.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя данное приспособление, вы делаете процесс ремонта безопасным для себя, практически, исключая шанс срыва пружины.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего “железного коня” в автосервис.

Однако без съемника провести данную операцию не то чтобы совсем невозможен, но она будет сопровождаться массой сложностей и достаточно высоким риском для человека.

Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Вам понравилась статья? Она была полезной?

Стяжки для пружин амортизаторов своими силами

В этой статье речь пойдет о том, как при минимальных затратах денег, времени и сил – можно изготовить стяжки и как правильно их использовать.

Инструкция по изготовлению

Существует масса способов для изготовления такого устройства. идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент.

На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.

Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке.

Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

1. Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
2. Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
3. Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
4. Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
5. Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
6. Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк. Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
7. Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой. Получаем 4 небольших изделия из прутов и труб.
8. Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
9. Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Как сжать пружину передней стойки своими руками?

За счет сжатия и растяжения пружина гасит неровности, ухабы на дороге, а также колебания корпуса авто. Поскольку пружины принимают на себя самые сильные удары, они часто лопаются, хотя это обнаружить весьма сложно, пока ее не снять.

Опытные водители могут угадать проблему по ударам на ямках, уводом автомобиля или шумам в ходовой. Замена пружины подвески своими руками не вызывает сложностей при соблюдении предварительных этапов.

При наличии соответствующего оборудования, доступна даже начинающим.

Рассмотрим этапы снятия и замены передней, задней пружины подвески автомобиля. Процедура аналогична практически для любых марок автомобиля.

Замена передней пружины

Пружины меняются в паре, как и тормозные диски. Это вызвано тем, что они должны быть равными по высоте, чтобы не вызвать перекосов передка автомобиля.

Инструментарий

• стяжки;

• головка ключа 21;

• шестигранный ключ, 7;

• домкрат;

• лом.

Стяжки — основной элемент процедуры замены пружин

Мы исходим из того, что передний амортизатор в сборе с пружиной уже вытащен из своего гнезда. Снятие амортизатора – кропотливая процедура, которая подразумевает демонтаж фронтальной пластиковой панели, колеса, передней фары.

Перед началом замены амортизатор в сборе должен выглядеть так:

Что мы делаем

1. Накладываем стяжки с обеих сторон пружины и прихватываем их.

2. Закручиваем стяжки, пружина сжимается. Не надо торопиться, делаем все аккуратно и попеременно.

3. Откручиваем гайку крепления опоры амортизатора с помощью ключа на 21 и шестигранника.

4. Снимаем опору.

5. В разборном виде верхняя опора состоит из четырех компонентов: гайки, нижней опоры амортизатора, подшипника и опорной чашки пружины.

7. Легко снимаем старую пружину с пыльником со штока амортизатора. Стяжки не трогаем.

8. Смазываем силиконом или другой густой смазкой опорную полусферу кузова, дабы исключить скрип при езде.

9. Меняем пружину и собираем амортизатор с опорой.

10. Снимаем стяжки, освобождая естественный ход пружины.

11. Устанавливаем амортизатор в сборе в свое гнездо.

Время процедуры 25-30 минут, а полностью снятие и монтаж амортизатора с заменой пружины подвески своими руками займет около 2 часов.

Как сжать пружину в полевых условиях

Некоторые умельцы используют ремни безопасности при отсутствии стяжек. Для работы надо 2 ремня безопасности, 2 рычага (арматура, крепкие палки, трубы).

Процедура сжатия пружины

1. Продеть ремни с обеих сторон пружины и завязать надежным узлом.

2. В качестве рычагов берем указанные выше материалы.

3. Пружина кладется на бок.

4. Рычаг просовываем под каждый ремень и закручиваем. Фиксируем проволокой.

5. Начинаем попеременно крутить рычаги, чтобы сжать пружину.

6. Пружина сжата, продолжаем следующие процедуры.

Замена задней пружины подвески своими руками

Задние пружины бывают двух типов: в сборе с амортизатором и без него (например, на Рено Логан). Их также следует менять парно на одной оси. Как и в случае с передними пружинами, предполагается, что предварительные этапы выполнены и пружина доступна для демонтажа.

Без амортизатора

1. Поднимаем заднюю часть автомобиля на домкрате.

2. Устанавливаем стяжки на пружину и сжимаем до нужного положения.

3. С помощью плоской отвертки вынимаем пружину из гнезда.

4. Снимаем стяжки, а также верхнюю и нижнюю резинки.

5. Меняем пружину и совершаем обратный процесс сборки.

С амортизатором

1. Открутить нижние болты амортизатора.

2. Домкратим задок автомобиля (под чулок заднего моста).

3. По мере поднятия следим за тормозным шлангом и пружиной, которая постепенно выходит из своего гнезда.

4. При достаточной высоте поднятия снимаем пружину, а также проставки.

5. Меняем пружину в сборе с амортизатором.

6. При обратной поставке важно, чтобы пружина точно вошла в нижнее углубление чашки.

7. Опускаем кузов автомобиля.

8. Закручиваем нижние болты амортизатора.

При правильно проведенной замене клиренс увеличивается на 6-7 см.

Самостоятельное изготовление стяжки пружин амортизаторов: чертежи, фото и видео

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки.

В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи.

Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Стяжки для пружин амортизаторов

Агрессивная манера управления автомобилем и отсутствие качественного дорожного покрытия делает невозможным в полной мере использовать подвесу. Её элементы преждевременно выходят из строя. Занимаясь самостоятельным восстановлением амортизирующих элементов водителю необходимы специальные инструменты. Речь идёт о стяжках , без которых демонтаж практически невозможен.

Сегодня мы познакомимся со стяжками пружин амортизаторов. Выясним, что собой представляют сжиматели. Разберемся, как сделать его самостоятельно. Рассмотрим процесс стяжки и его этапы. Сфокусируем ваше внимание на мерах безопасности и дадим полезные советы. Традиционно, в конце, сделаем выводы.

Съемник своими руками

Те, кто привык проводить ремонт автомобиля своими силами, знает сам как сделать стяжки пружин амортизаторов. Для кого этот опыт новый и сталкивается с ним впервые, мы, на примере поэтапных работ с использованием фото, расскажем, как соорудить съемник для пружин своими руками.

В интернете, или на автомобильном форуме, можно найти информацию о том, как сделать съёмник пружин. Также найти чертёж съёмника пружин амортизатора.

Хотя, это не обязательно. Конструкция довольно-таки простая. Нужно только под рукой иметь необходимые инструменты для изготовления приспособления стяжки пружин амортизаторов.

Необходимо подготовить инструмент и приспособления:

1. Сварочный аппарат или «болгарку».
2. Тиски.
3. Набор ключей.
4. Солидол.
5. Комплект электродов.

Изготовить стяжку пружин в гараже несложно. Для этого понадобится всего несколько часов работы.

Берётся обыкновенный кусок металлической трубы и режется на 4 части. Длина каждого куска 40 мм. Вырезается ¼ часть.

Отдельные детали конструкции нужно зажать в тиски.

Используя молоток, выравниваем один край, как показано на фото.

В результате манипуляций должны получиться 4 крюка.

Далее, выбираем уголок нужного размера.

Разрезаем на 4 куска. Они должны быть на 10 мм больше, чем крючки.

На одной стенке уголка, как показано на фото, сверлится отверстие под резьбовой стержень. Ориентировочный размер 14 мм. Важно, чтобы его ход сквозь отверстие был свободным.

Сварив воедино крючки и уголки, мы получим готовые изделия: кронштейны.

Затем кронштейны подбираются с помощью трубы, диаметр которой должен быть 16,5 мм.

Обязательно резьбовые штанги диаметром 16 мм смазывается солидолом. Это даёт возможность избежать быстрого выхода из строя гайки. Точнее, её резьбы.

Далее отрезаются куски трубы и привариваются. На данном этапе используем сварку.

Вот, что получается на выходе: готовое изделие для стяжки пружины.

Вот и рассмотрен вопрос, как изготовить стяжки пружин амортизаторов своими руками, которые можно использовать в рабочем процессе на передней и задней оси транспортного средства.

Несколько практических советов

Работая заводским изделием или самодельным устройством, необходимо:

1. Резьбовые соединения, в обязательном порядке, смазывать солидолом или циатимом. Смазка циатим-201 стоит не дёшево. Поэтому в целях экономии его смешивают с машинным маслом. Пропорция 50/50.
2. При сжатии рабочей конструкции запрещается снимать стяжку, даже если приняты меры дополнительной фиксации.
3. Работая необходимо постоянно быть начеку и соблюдать осторожность. Лучше пожертвовать деталями кузова, чем собственным здоровьем или даже жизнью.

Дома, работая руками, для сжатия пружин можно использовать разные приспособления. Например, зажимать рабочий материал в тиски. Все способы для достижения конечного результата хороши. Главное, соблюдать технику безопасности и не пополнить ряды травмированных специалистов «домашнего разлива»!

Анализ вариантов даст возможность выбрать наиболее приемлемый способ. Это позволит, в полной мере, насладиться творческим процессом и повысить собственную самооценку. Мы не говорим об очевидном факте – экономии семейного бюджета.

Зная как сделать съемник пружин, рассмотрим сам процесс стяжки. Разберёмся, в чём собственно, он заключается.

Процесс стяжки

Процесс стяжки пружин – это именно та мера, с которой сталкиваются водители. Та категория энтузиастов и мастеров, которая предпочитает изготовлять стяжки пружин амортизаторов своими руками из подручных материалов, а не везти свой автомобиль в сервисный центр, знает, в чём заключается процесс стяжки. Мы же, для новичков, опишем алгоритм действий для ознакомления.

Нужно помнить, что конструкции могут быть разной конфигурации: заводской вариант отличается от самостоятельно сконструированного изделия. Но в том или другом случае без устройства не обойтись. Рабочий процесс превратится в продолжительный кошмар с непредсказуемыми последствиями. Однако хватит «страшилок». Давайте ознакомимся с алгоритмом действий.

1. Установив автомобиль на подъёмник, смотровую яму или поместив машину на эстакаду, необходимо поставить её на ручной тормоз и подложить башмаки под колёса.
2. Демонтировать стойку с амортизатором.
3. Зафиксировать съёмник на верхнем и нижнем витках пружины. Далее, процесс сжатия выполняется руками. Всё зависит от конструкции. Это может быть «лягушка» или крюки.

Обратите внимание!

Не нужно стягивать рабочий элемент полностью. Есть большая вероятность поломки рабочего элемента или приспособления для сжатия.

Сжатие выполняется до тех пор, когда рабочий элемент можно извлечь и провести ремонтные работы.

Ели работаем комплектом оснащённым крючками, действия, практически аналогичны процессу снятия с помощью «лягушки». Только в этом случае, после установки автомобиля и его фиксации стяжки необходимо расположить с противоположных сторон.

Безопасность, безопасность, и ещё раз безопасность. Это главное на что необходимо обращать внимание при проведении «технического лечения». Сам процесс требует физических усилий и последовательности действий.

Заключение

Надо сказать, что с одной стороны заводской съемник пружин амортизаторов – это наиболее безопасный вариант по сравнению с самоделкой. С другой стороны, правильно собранная конструкция позволит значительно сэкономить семейный бюджет.

Приобретать готовое изделие не имеет смысла. Так как им пользуются не каждый день. Но иметь его в своём арсенале необходимо. К тому же провести демонтаж и сжать устройство своими силами невозможно. То есть без данного приспособления работы попадают в разряд экстремальных мероприятий, где вероятность получения травмы весьма высока.

Имея простейшую конструкцию, работы можно выполнить за короткий срок без риска для своего здоровья. Главное, соблюдать осторожность и выполнять технику безопасности, которую ещё никто не отменял!
