Садовый бур ручной своими руками

Как сделать садовый бур своими руками

В частном хозяйстве такой инструмент пригодится всегда. Применяется он для копки ям под столбы, в строительстве легких сооружений, создании свайного фундамента.

Большой выбор коловоротов в магазине позволяет экономить время и приобретать уже готовый товар. Но бывалые дачники утверждают, что сделать бур самостоятельно лучше, чем взять заводской вариант. Самодельный будет надежнее и прослужит дольше. Кроме того, всегда можно модифицировать или видоизменить свое изобретение.

Детали ямобура и особенности его работы

Сферы применения садового бура:

• посадка деревьев, кустарников;
• установка столбиков под забор;
• монтаж уличных фонарей;
• обустройство дренажной системы;
• создание колодца;
• бурение скважины под воду;
• сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

• конструкции изделия;
• того, какой режущий элемент используется;
• диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

Из-за сложностей ручного управления используется в сочетании с механизированным приводом.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы.

Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше.

Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Основной плюс самодельной конструкции – возможность постоянной модификации под разные типы грунтов, условия и задачи бурения.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Недостаток – нуждаются в частых перерывах, чтобы привод не перегревался. Требуют бережного ухода. В отличие от ручного инструмента электрические, топливные чаще ломаются.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

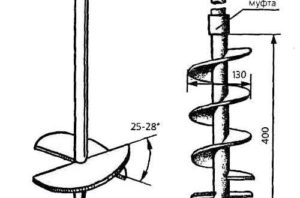

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

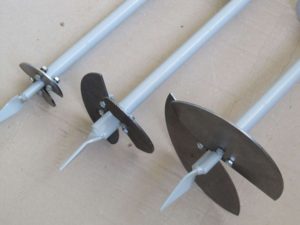

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

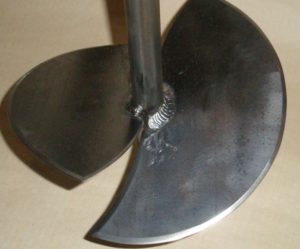

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Бур из пильного диска производительней других и подходит для всех типов почв.

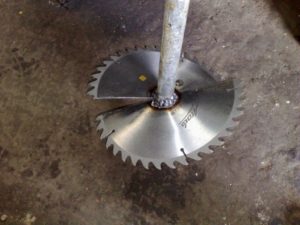

бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Все что нужно знать о садовом ручном буре — Проф Бур

27.03.2019

Для выполнения различных хозяйственных работ, оборудования сада и т.д. сейчас все чаще используются садовый бур. Это нехитрое приспособление, что позволяет без проблем выполнять разработку почвы, буря ямки размерами 150, 200, 250 и больше миллиметров.

Стандартный самодельный садовый бур с дисками

Садовый почвенный бур, при желании можно даже приспособить для разработки скважин, только придется немного изменить его конструкцию и внести корректировки в принцип работы.

Особенности и устройство бура

Почвенный или садовый бур позволяет нам заниматься различными видами работ, что связаны с бурением ям и скважин небольших размеров. Если же вы намерены заняться бурением песчаных скважин, то и такой тип работ тоже можно выполнить с помощью этого инструмента.

Сам по себе почвенный бур являет собой простейшую конструкцию. На его штоке или основном стержне располагается несколько элементов. Стержень выполняют из трубы диаметром от 20-35 мм. На нижнем конце трубы наварено несколько дисков. Для эффективного выполнения земляных работ диски наваривают под уклоном.

Причем угол наклона влияет на то, насколько эффективно садовый инструмент будет работать в тех или иных условиях. Это касается ручных образцов. Бензобур имеет немного другие характеристики, о которых мы поговорим чуть позже.

Также учитывается диаметр дисков. Самыми популярными считаются буры, что дают возможность делать лунки диаметром 150, 200 и 250 мм. Под дисками находится конический углубитель или сверло.

Вручную пользоваться инструментами, что используют диски диаметром выше 250 мм практически невозможно. Особенно если работаете вы в одиночку.

Несколько разновидностей садовых буров с разными размерами

Аналогичные функции выполняет и бензобур, только этот инструмент, за счет мощного двигателя, способен работать с насадками в 200-300 мм без особых проблем. Причем скорость выполнения земляных работ, с которой бензобур проделывает ямки – поистине поражает. С его помощью удается пройти 50 см почвы всего за несколько секунд.

Правда, здесь все зависит от конкретной модели оборудования, его мощности и других характеристик. На верхней части стержня монтируется перпендикулярная ручка. С ее помощью бур можно вращать с удобством.

Как правило, современные модели такого типа производят разборными. Например, фирма Зубр продает разборные садовые буры любых диаметров и характеристик. Разборный инструмент в любой момент можно модифицировать под ваши потребности. Достаточно просто раскрутить резьбовое соединение и установить подходящую насадку.

Так, если в вашем саду требуется помощь старому дереву (например, посредством удобрения и подпитки его корней) то вы можете снять с бура стандартную насадку на 200 или 250 мм, установить небольшие диски нужного диаметра, подходящую ручку и т.д.

Плюс разборных инструментов еще и в том, что их в любой момент можно нарастить. Это часто необходимо при разработке скважин или выполнении других земляных работ такого типа. Стандартный почвенный бур имеет длину от 500 до 800 мм.

Этого недостаточно для разработки скважины, поэтому инженерами была придумана возможность нарастить длину инструмента. Причем сделать это реально даже во время непосредственно бурения.

Садовые буры производит множество популярных фирм. Одной из самых популярных в наших краях считается фирма Зубр. Садовый бур Зубр отличается сравнительной низкой стоимостью и высокой эффективностью. При желании с его помощью можно даже заниматься выполнением работ, что касаются обустройства скважин.

Ручной садовый бур во время разработки отверстия под скважину

Зубр обязательно понадобится, если вам нужно сделать какую-то мелкую работу по саду, обустроить ограждение или что-то подобное. Если же вас интересует обустройство скважин на воду, то здесь вы тоже найдете подходящие модели. Например, модель Зубр Эксперт с возможностью удлинения центрального стержня и совместного бурения.

Возможность наращивать длину инструмента тоже серьезно расширена. Интересующимся возможностью ручной разработки скважин этот образец подойдет наилучшим образом.

Стоит заметить, что создать ручной бур своими руками тоже вполне возможно. Но для этого вам придется немного потрудиться и обладать хотя бы начальными навыками сварщика.
к меню ↑

Виды и отличия буров

У почвенных буров принцип работы довольно простой. При вращении направленные под углом диски врезаются в грунт, поддевают его и вытягивают вверх. Установленное внизу центровочное сверло или наконечник задает общее направление, а рукоятка дает возможность приложить человеку усилия.

Бензобур работает по схожей технологии. Только если вы уже решились применять бензобур, то физическая сила вам потребуется в намного меньшей степени, а с задачей вы справитесь быстрее.

Бензобур оборудуется спиралевидным шнековым сверлом, изготовить его можно только на заводе. За вращение сверла отвечает двигатель на 1-2 лошадиных сил. В остальном же разницы в принципе работы с ручными образцами практически нет.

Так как работают такие устройства по довольно примитивной технологии, то и разновидностей их есть не так много. По типу конструкции буры делят на:

Использование шнекового бура, который крепится на моторизированную установку

Первые довольно дешевы, могут быть созданы своими руками, но не столь производительны. Вторые же, наоборот, с работой справляются отлично, а вот цена у них довольно высокая.

Также они могут быть монолитными и разборными. В последнее время монолитные образцы практически не встречаются. Разве что при кустарном производстве, когда перед инструментом ставится определенная задача.

Совершенно очевидно, что бур с фиксированным размером дисков (не имеет значения, будет этот размер равняться 150, 200 или даже 250 мм) не сможет выполнять широкий спектр задач.

Например, нет смысла использовать устройство с рабочим диаметром в 200 мм, если вам необходимо всего лишь помочь дереву в саду. Для этого хватит и сверла на 100 мм. Причем работать с ним будет даже проще и быстрее. Именно поэтому такие компании как Зубр, БРЗ и другие почти не производят монолитные модели.

Если же мы говорим о ручных бурах, то их можно подразделить еще на несколько типов:

• Спиралевидные;
• Капсульные или колонковые вращательного типа;
• Ударно-канатные.

Спиралевидные – это простейшие образцы с несколькими дисками, что наварены на стержень. Диски имеют определенный диаметр и структуру. Если рассматриваются кустарные образцы, то можно использовать диски от пил по дереву, разделенные на 2 части.

Второй вид схож с первым по технологии, только к дискам сверху приваривается капсула. Эта капсула служит для сбора разработанного грунта. Он набивается в нее в процессе бурения и не высыпается обратно. Этот тип оборудования отлично подходит для работы с сыпучими грунтами.

Ударно канатные образцы используют вместе с треногами. Их забивают в грунт с помощью тросов. При забивке острые края врезаются в землю, а почва забивается внутрь капсулы. После нескольких ударов бур вынимают и очищают.
к меню ↑

Особенности применения садовых буров

Бензобур высокой мощности для двух человек

Используют садовые буры очень часто, но не каждый знает, как это делать правильно. Казалось бы, чего там сложного. Но даже неправильный угол приложения усилий может сказаться на качестве работы.

Особенно это касается кустарных образцов спирального типа. Для их производства покупают обычные стальные диски для работы по дереву или мягким породам. С этими дискам проще работать, их легче растачивать и нарезать.

Важно правильно установить бур, и засверлить его в горизонтальном направлении. Для этого сначала забивают стержень в землю, а затем уже начинают вращение ручек.

Чтобы вынуть грунт, достаточно вытащить бур на поверхность и очистить его диски. Капсульные образцы можно простучать молотком.

Если мы говорим про бензобур, то тут скорее нужно быть осторожным, в плане личной безопасности. Так как инструмент это достаточно тяжелый и мощный. Обязательно хорошенько упритесь в землю и приступайте к работе плавно.

Наращивать длину стержня мотобура можно, но критическая его высота – это 1.5-2 метра. Глубже ручные установки работать не смогут.
к меню ↑

Применение ручного садового бура (видео)

  страница » Инструменты для бурения

Земляной бур ручной он же садовый бур — выбор ручного земляного бура, особенности работы и советы

Если вы задумались о выборе и приобретении ручного земляного бура, то значит вам нужно пробурить несколько отверстий в грунте. Но прежде чем выбрать нужную вам модель, нужно ответить на три простых вопроса.

Самое главное, что вы должны знать о земляном ручном буре.

Читая этот текст, вы наверное уже нацелены на выбор и покупку земляного ручного бура (садового бура). Просим вас остановиться на минуту и ответить на три простых вопроса:

1. Какого диаметра и какой глубины вам нужно сделать отверстия в грунте?
2. Сколько вам нужно сделать отверстий?
3. Какой у вас грунт по составу легкий (чернозем с песком) или тяжелый (чернозем с глиной)?

Если у вас тяжелый грунт с наличием глины, или же вам нужно пробурить много отверстий, например вы хотите установить столбы для забора, в таком случае мы рекомендуем вам отказаться от покупки ручного земляного бура и приобрести (или взять в аренду) земляной мотобур.

Наш совет основан на том, что садовый ручной бур, как не сложно догадаться, приводится в движение руками. Человек создает вращательные движения вокруг оси бура,  и одновременно давит на него сверху. Такие движения — не являются естественными, а также являются весьма затратными в плане сил.

Выше написаное означает, что для того чтобы пробурить ручным земляным буром хотя бы десять отверстий, сильному и здоровому мужчине придется затратить очень много времени и энергии.

К примеру, чтобы огородить забором скромный садовый участок размером 6 соток, нужно установить примерно 33 столба, а значит нужно сделать столько же отверстий.

ВЫВОД

Самое главное знание о земляном ручном буре — что с ним относительно не сложно бурить только легкие грунты, причем небольшое количество отверстий. Если же у вас тяжелый грунт — или же вам нужно пробурить более десяти отверстий, очень рекомендуем вам купить или взять в аренду земляной мотобур.

На этом видео, вы можете оценить примерно скорость бурения. Учтите, что при достижении слоя глины (если она есть) скорость снизится, а затрачиваемые силы на бурение возрастут:

Назначение земляного бура

Как уже было написано, у земляного бура единственное назначение —  бурение отверстий в грунте. Ручной бур используют для строительных работ на участке (установка различных столбов, устройство небольших столбчатых фундаментов для хоз построек, прочие вспомогательные операции), а также для посадки различных растений.

Выбор земляного ручного бура (садового бура)

По сути существует всего два вида распространённых земляных ручных буров. У каждого из них имеется центральное острое основание, которое помогает буру центрироваться в определенной точке при бурении, а также есть режущая кромка (или несколько режущих кромок).

Отличие лишь в том, есть ли у садового ручного бура в конструкции шнек или же его нет. Шнек предназначен для упрощенного отвода грунта из зоны бурения. Самый ходовые размеры диаметров садовых буров от 100 до 300 мм. Также земляной ручной бур может быть разборным.

СОВЕТЫ

2) Выбирая земляной ручной бур диаметра 300мм трезво оценивайте ваши физические способности (особенно при наличии глины в вашем грунте).

Ручные земляные работы с использованием земляного бура

Работы с использованием ручного земляного бура, по сути не отличаются от работ которые выполняет мотобур. Поэтому мы дадим вам примерно похожие советы.

СОВЕТЫ

1) Если вы заметили, что в определённых местах ручной садовый бур, бурит отверстия в грунте явно хуже, по сравнению с уже пробуренными отверстиями рядом — значит в данном месте сильно уплотнен грунт.

Рекомендуем вам воспользоваться механическим воздействием, например ломом — чтобы смягчить грунт в зоне бурения.

2) В случае, если по какой то причине вы не произведете бетонирование или же посадку растений в пробуренные отверстия в тот же день, очень рекомендуем вам накрыть эти отверстия от попадания туда осадков или кого либо.

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений.

Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия.

К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.Пример самодельного земляного садового бура
• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.Шнековый бур отличается навитыми спирально несколькими оборотами спирали
• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют.

В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции.

Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.Бур для столбов может быть со сборной штангой
• Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно.  Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
• Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали Пика — один из вариантов наконечника Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко.

Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься.

Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож.

Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником.

Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие.

Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров.

Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

материалы

Как сделать ручной бур для земли своими руками

Ручной бур для земли часто требуется при обустройстве участка или постройке дачи. Инструмент просто незаменим при необходимости пробурить отверстия под столбы забора, для беседки, установки арок или других сельскохозяйственных работ. Бур бывает ручным и автоматическим.

Создайте ручной бур сами

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

1. Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
2. Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
3. Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Самостоятельное производство

Даже без практики изготовления подобных конструкций сделать садовый и ручной бур для земли своими руками не составит никакого труда. Это самая простая, но в то же время эффективная модель.

Элементы садового бура:

1. Режущая часть. Как правило, это две лопасти в форме полукруга, которые заточены по краям. Фиксируется одна лопасть под углом 20-30 градусов. Вторая, с противоположной стороны, также имеет угол наклона 20-30 градусов, но в другую сторону. Для удобства использования режущие части можно не приваривать к трубе, а крепить на болтах. Также конструкция будет разбираться. При желании можно сделать несколько пар лопастей с разными диаметрами.
2. Стержень (труба). Она может быть как круглой, так и профилированной. В качестве альтернативы можно использовать лом, но он тяжёлый, и работать им сложновато. Длину стержня необходимо делать на 40-50 см больше, чем требуемая глубина ямы. Если при этом длина трубы получается более, чем полтора метра, то удобнее будет сделать разборную конструкцию. Сделать это можно из двух частей трубы. Одна часть должна быть немного меньшего диаметра, чем вторая. Напоминать конструкция будет рыболовный спиннинг (телескопическое соединение).
3. Ручка. Для этого элемента зачастую приваривают поперечную трубу сверху конструкции. Длина такой ручки — от 40 до 60 см.
4. Наконечник-сверло. Находится на трубе и является продолжением конструкции под лопастями. Отвечает за центрирование бура на начальных этапах — первая разрыхляет землю, чем облегчает процесс работы.

Это базовая комплектация ручного земляного бура. К нему можно приделывать различные гаджеты.

Необходимые материалы

В качестве основы конструкции выступает труба. Диаметр не должен превышать 5 см. Если использовать профилированную трубу, то её сечение должно быть 20х20 или 30х30 см.

Ножи-лопасти можно делать из различных материалов, используя:

• листы стали 4 мм;
• отрезной диск из пилы нужного диаметра.

Последний вариант — более удобный и практичный для производства, так как режущая часть уже готова. Диск необходимо разрезать посередине и прикрепить к трубе. Боковые части также лучше заточить. Так, диск лучше будет резать землю при бурении.

Наконечник можно делать разной формы. Можно просто заточить металлический стержень и прикрепить к трубе или из полосы стали сделать наконечник в виде копья. А можно скомбинировать оба варианта.

Крепление лопастей

Для начала нужно определиться с типом крепления лопастей — съёмные или заваренные «намертво». Если бур будет разборный, то с двух сторон трубы снизу привариваются небольшие полочки из металла. В них необходимо просверлить по 2-3 отверстия для болтов. Они должны привариться к трубе под наклоном в 20-30 градусов, каждая в свою сторону, так же, как режущие лопасти.

Помимо этого, отверстия, сделанные в полочках, нужно продублировать в лопастях. Их диаметр должен быть не менее 10 мм. В лопастях по центру придётся вырезать отверстия под трубу. Делать это нужно как при креплении болтами, так и при монолитном варианте. Если используется диск от пилы, то там уже есть такое отверстие. Его нужно только подкорректировать под диаметр стержня.

Использование листовой стали

Чтобы сделать бур своими руками с использованием листовой стали, достаточно вырезать шаблон из бумаги под лопасти, а по нему – металлический круг. В центре сверлится отверстие, в которое вставляется стержень. Скрепляются две части сваркой или болтами, в зависимости от выбранной конструкции.

Диаметр отверстия должен быть немного больше, чем диаметр трубы. Она может быть как круглая, так и квадратная, в случае использования профилированной. Спираль можно сделать двумя способами — прорезать круг от края до центра и разогнуть в разные стороны (один – вверх, а второй – вниз) или сделать бур из двух половинок.

В последнем случае металлический круг разрезается наполовину после проделывания отверстия и потом скрепляется со стержнем согласно выбранной модели конструкции. И в первом, и во втором варианте отгибать края необходимо под углом в 20-30 градусов. Чем меньше угол, тем легче будет проходить процесс работы. Зато при большом угле наклона процесс бурения проходит намного быстрее.

На твёрдых грунтах лопасти могут деформироваться под большой нагрузкой. Поэтому для укрепления инструмента приваривают опоры из толстой стали. Гнутся лопасти из-за того, что сталь незакалённая. Найти лист закалённой стали сложновато, но даже если будет такой материал, то согнуть его под нужным углом вряд ли получится.

Используйте старое лезвие от пилы для создания бура

Конструкция из диска от пилы

Использование старого диска от пилы для изготовления простого ручного бура для земляных работ – практически идеальный вариант. Он сделан из закалённой стали, а она прочная, острая и упругая.

Но разогнуть закалённую сталь невозможно, так как при малейшей деформации может треснуть. В этом случае диск разрезается пополам и прикрепляется к стержню под нужным углом с помощью сварки или болтов.

Если использовать болты для крепления, то необходимо предварительно приварить полочки для крепления частей диска от пилы.

Такие конструкции характеризуются большой производительностью и прочностью. Для того чтобы бур был ещё более острым, затачивают и края (отрезанную сторону). Полукруглые стороны уже имеют хорошую заточку, которая со временем становится острее и эффективнее при работе.

Модификации садовых буров

Для более твёрдых грунтов садовый бур бесполезен. Поэтому можно модифицировать конструкцию. Для этого необходимо установить на стержень несколько рядов режущих частей.

Сразу после наконечника устанавливается лезвие самого маленького диаметра. Отступив несколько сантиметров в сторону, монтируются лопасти большего размера. Таких рядов может быть не более 4.

Диаметр самой большой лопасти не должен превышать 50 см, в противном случае работать очень тяжело.

Если необходимо проделать ямку под столбы небольшого диаметра, то работа выглядит примерно так: сделать несколько витков буром, вытащить его и выбросить застрявшую между лопастями землю.

Но если нужно делать глубокие ямы, то таким образом работа будет проходить долго и тяжело. Поэтому сверху конструкции приваривается ёмкость для сбора грунта.

Если самостоятельно придумать модификации не получается, то можно использовать чертежи.

Шнековые конструкции

Работать шнековым буром намного сложнее, чем садовым. Связано это с большим количеством витков, которые оказывают серьёзное сопротивление. Но, как правило, шнеки используют вместе с электрическими приводами, и вручную сверлить не приходится. Зачастую ими проделывают скважины большой глубины и т.п.

Для того чтобы сделать шнековый бур, необходимо подготовить несколько дисков одинакового диаметра. Количество дисков отвечает количеству витков шнека. Также нужно сделать отверстия в дисках под стержень.

Диски прорезают от центра до края, делают из каждой части спираль, потянув один конец вверх, а второй – вниз. Каждую часть приваривают к трубе поочерёдно. А также необходимо сваривать круглые части между собой.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди.

Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса.

При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

: бензобуры для земляных работ.

Альтернативные варианты коловоротов

В целях посадки растительности изготавливать сложную конструкцию, даже самый простой садовый бур, нет смысла. Для этого можно использовать модернизированную лопату. Необходимо подготовить лопату из высококачественной стали и разметить для дальнейшей модификации.

Снизу и по центру лопаты делается прорезь в 5-8 см. Каждый край отгибается в противоположную друг другу сторону. Бока лопаты также немного отгибаются, являясь логическим продолжением нижних лопастей.

Если грунт мягкий, то обычный коловорот будет неэффективным. Для этого используется механизм с удлинённой режущей частью. Напоминает он своеобразный стакан с продольными прорезями, в которых закреплены лезвия из закалённой стали.
