Стружкоотсос из пылесоса своими руками

Как сделать стружкоотсос своими руками: чертеж, принцип действия

Как своими руками сделать стружкоотсос: чертеж, принцип действия

Бытовой пылесос является вполне удобным  и даже привычным инструментом для того, чтобы наводить порядок в доме. Но если вы уберетесь при помощи такого устройства в гараже, то результат может быть плачевным, так как на полу останется мусор, а пылесос сломается.

Проблема заключается в том, что бытовые пылесосы рассчитаны лишь на то, чтобы убирать пыль и совсем мелкий мусор. В мастерской отходы будут состоять из достаточно крупных опилок, щепок, камушков и металлической/древесной стружки.

с

Особенности устройства

Как правило, воздушный поток следует очистить от мусора, и пропускают его через емкость с водой или матерчатый фильтр. Этого будет вполне достаточно для того, чтобы удерживать пыль и мелкий бытовой мусор. Пылесос для опилок и стружки обладает несколько иной конструкцией.

В нем нет матерчатого фильтра, потому что он будет лишь создавать лишнее сопротивление воздушному потоку.

Стружки, опилки и пыль следует уделить из воздушного потолка в аппарата центробежной силы, а именно в циклоне.

Это большие аппарата с невероятной мощностью, правда, устроены они так же, как и маленькие пылесосы столярного типа.

Принцип действия

Циклон, как может показаться на первый взгляд, создан даже примитивно. Это обычная большая емкость круглой формы (бочка или ведро). Входящий поток воздуха начинает поступать в верхнюю часть емкости, и при этом воздушная струя направлена по горизонтали, вдоль стены.

Благодаря этому поток начинает закручиваться спирально. Центробежная сила начинает отбрасывать все твердые частички мусора к стенке, и они постепенно начинают собираться на дне емкости.

Так как воздух легкий, очищенный поток постепенно начинает успокаиваться в центре круглой емкости.

Разрежение циклона внутри корпуса создается благодаря отсосу воздуха из патрубка, который расположен аккурат по оси емкости. В данной части циклона воздух является уже очищенным от опилок, пыли и стружки, а по этой причине может отсасываться при помощи любого насоса подходящей производительности.

В роли насоса часто используется даже бытовой пылесос. В конструкции промышленного стружкоотсоса на основе циклона обычно применяется особый насос.

Как правило, тут применяют насосы конструкции центробежного типа, и он выглядит как «беличье колесо» с лопатками, размещенными поперек, вместо самых обычных спиц.

Колесо должно быть размещено в корпусе, который по форме напоминает улитку.

Приводимое в движение электрическим мотором центробежное колесо начинает разгонять воздушную массу по кольцу и сильно выкидывает через патрубок для выхлопа, который расположен на наружной части насоса.

Обратите внимание, что такие устройство способы отсасывать даже очень загрязненный воздух, и это  делает их еще более ценными в конструкции промышленного пылесоса на основе циклонной очистки.

Особенности выбора

Если для вас кажется, что сделать стружкоотсос самому будет сложно, можно выбирать из существующих моделей. При выборе пылесоса для удаления опилок и стружек в первую очередь важно определиться с тем, какого типа загрязнения вы будете удалять. Если обычно ведут работы по металлу, то потребуется подумать о  покупке или даже создании мощного устройства стационарного типа.

А вот в качестве столярного пылесоса, который будет убирать древесную пыль и стружку, обычно используют небольшого размера передвижные агрегаты с длинными гибкими шлангами.

В большом количестве случаев в конструкциях ручного инструмента для древесной обработки уже предусмотрены патрубки для того, чтобы подключить отсасывающий шланг со стандартным размером 3.

4 см, а это в точности соответствует размер шланга пылесоса бытового назначения.

Как изготовить самостоятельно

Промышленный тип пылесоса для удаления стружки и пыли состоит из нескольких основных частей, а именно:

• Воздуховод.
• Вакуумный насос.
• Рабочая насадка.
• Циклонный фильтр.

Если вы зададитесь целью сделать своими руками полноценный стружкоотсос, то предлагаем рассмотреть, какие агрегаты и узлы можно использовать уже в готовом виде, а какие потребуется делать самостоятельно из подручных материалов.

Насос

Если вам требуется сделать производительный и мощный пылесос для того, чтобы удалять металлическую стружку в слесарном помещении, то потребуется обязательно найти или же сделать самостоятельно насос центробежного типа.

При аккуратности улиточный узел и центробежное колесо можно будет вполне самостоятельно сделать из фанеры своими руками, а также использовать в качестве дополнения металлические уголки. Для насосного привода следует использовать электрический двигатель, мощность которого будет составлять от 1500 до 2500 Вт.

Обратите внимание, что если вы планируете работы в столярной мастерской, то в роли насоса будет проще всего использовать уже самый простой бытовой пылесос. С учетом того, что стружки намного тяжелее, чем бытовая пыль, следует выбирать самый мощную модель пылесоса из всех, который будет доступен.

Воздуховоды

Если вы конструируете для мастерской стружкоотсос с высоким уровнем производительности, то следует очень внимательно относиться к выбору материалов и размеров, из которых будут сделаны воздушные соединения.

Чем больше размер воздухоотвода, тем меньше будет потеря мощности. В трубе небольшого размера не только будет сильно тормозиться поток воздуха, но также спустя время могут начать образовываться «пробки» из скоплений небольшой стружки, а также остатков пыли от древесины.

На данный момент в продаже можно будет найти готовые гофрированные рукава для создания воздуховода разного диаметра. Спирального типа каркас, который выполнен из пружинящей стали, будет обеспечивать таким воздуховодам достаточный уровень прочности.

Малейшие щели способы привести к тому, что устройство начнет подсасывать воздух и снизится эффективность всего прибора в целом.

Достаточно удобно будет применять для сборки воздуховодов полипропиленовые канализационные трубы, на которых уже есть муфты и манжеты. Это будет обеспечивать легкость разборки и сборки, и при этом будет гарантировать герметичное и надежное соединение.

Если вы конструируете столярный стружкоотсос своими руками по чертежу на базе домашнего пылесоса, то допускается применять для воздуховода полипропиленовые трубы, а еще патрубки, диаметр которых  3.2 и 4 см.

Это самые популярные размеры, причем широкий ассортимент арматуры дает возможность без проблем собирать хитроумные конструкции. Полипропиленовые детали пригодятся также и для того, чтобы сделать фильтр.

Циклонный фильтр

Самый сложный и достаточно интересный агрегат в конструкции промышленного стружкоотсоса. Естественно, что вы можете приобрести уже готовый циклон. Агрегаты воздушной очистки циклонного типа делаются промышленным способом в самых разных размерах и с разной степенью производительности. Это обеспечивает высокий уровень эффективности очистки, а также удобство обслуживания.

Но куда интереснее и к тому же дешевле будет выполнить сборку  агрегата самостоятельно. В сети несложно подобрать готовые чертежи, а также технологии по сборку циклонного фильтра из подручных материалов.

Но конструкция и размеры циклонного фильтра во многом будут зависеть от того, что именно будет у вас в наличии для того, чтобы время от времени убирать все накопившиеся отходы, фильтр должен быть оснащен съемной крышкой или люком, при этом она должна прилегать плотной, не допускать даже малейшего подсоса воздуха.

В роли рабочей емкости допустимо использование:

• Самодельной емкости.
• Большого пластикового ведра из-под лакокрасочных материалов.
• Пластиковой бочки емкостью в несколько десятков литров.

Обратите внимание, что вы можете своими руками собрать емкость для сбора пыли и стружки, к примеру, из фанеры. При изготовлении емкости из древесины стыки нужно тщательно промазать герметиком и жестко соединить отдельные детали.

Но самым сложным будет предусмотреть в конструкции отверстие для удаления отходов, которое должно плотно закрываться.

 Вы можете использовать, к примеру, вырезанный верх жестяной банки из-под лакокрасочного состава, потому что такую крышку легко открыть, но при этом она плотно укупоривает люк для выгрузки мусора. Удобно будет применять для корпуса фильтра ведро, которое плотно закрывается.

В такой таре обычно продают шпаклевки, краски, строительные смеси. Из ведра с емкостью около 20 литров можно сделать мобильный и компактный фильтр для столярного стружкоотсоса на базе обычного пылесоса.

Отсос воздуха выполняется вертикально по оси фильтра, и патрубок отсоса можно прикрепить прямо по центру крышки ведра или бочки. Только следует учесть тот факт, что идеальные результаты получатся, если отсасывать воздух не из-под самой крышки, а на высоте от ½ до 2/3 размера емкости.

По этой причине сквозь крышку будет проходить не короткий патрубок, а трубка нужной длины.

Подвод грязного потока воздуха осуществляется сверху, но уже горизонтально. И вот тут и будет хитрость. Для того, чтобы поток воздуха закручивался вдоль стенки циклона, впускной патрубок должен быть направлен вдоль стены.

Самый простой способ организовать такой поток будет монтаж в качестве входного патрубка уголка.

Воздух, который попадает в патрубок, будет поворачивать поток на 90 градусов и направляться вдоль стенки циклона, но в угловом патрубке поток воздуха сильно замедляется, и к тому же в углу будет скапливаться стружка и пыль.

Качественным решением будет монтаж входного патрубка в виде прямой трубки, которая вмонтирована наискось как можно ближе к стенке бака.

Он даст загрязнениям без помехи попасть внутрь циклона и прекрасно разгоняться вдоль стенки. Так получится сформировать мощный спиралевидный поток.

Обязательно обеспечивайте прекрасную герметичность, и для этого используйте эластичные герметики, которые используют для монтажа сантехники и окон.

Рабочая насадка

Как сделать стружкоотсос для металлорежущего станка? Допускается собрать жесткую конструкцию воздуховода, которая закреплена на станине станка. Если устройство используется для столярной мастерской, то шланг рабочей насадки должен быть гибким и длинным, и как нельзя лучше для этого подойдет обычные шланги от бытового пылесоса.

Особенно удобно то, что шланги от пылесоса прекрасно стыкуются друг с другом, а также из комплекта бытового пылесоса для отсоса стружки и пыли будет прекрасно подходить «щелевая» насадка на шланг. Без насадки бытовой шланг обычно плотно стыкую с патрубком ручного электрического лобзика или шлифовальной ленточной машинки.

Особенности использования

Воздух после фильтра не конца очищен от стружки древесины и металлической пыли. По этой причине воздуховоды следует чистить. По этой же причине выхлопной патрубок промышленного пылесоса лучше не размещать внутри мастерской.

Лучше всего от воздушного насоса выводить воздуховод наружу из мастерской.

Следует за заполнением корпуса фильтра, и накопленные отходы не должны подступать к центральному патрубку ближе, чем на 15 см, поэтому не забывайте регулярно чистить бункер.

Стружкоотсос из пылесоса своими руками — Справочник металлиста

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Назначение циклона для пылесоса

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли.

Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению.

Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит.

Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя.

А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость.

По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром.

Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующиедостоинства циклонных фильтров:

• не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
• малые размеры;
• тихая работа устройства;
• когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
• высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

• патрубок;
• корпус;
• пылесборник;
• камера с мембранным фильтром;
• приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали.

Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами.

В итоге вся собранная пыль попадает в приемный вентилятор.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины.

Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса.

Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создаютнемало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

• пластиковая тара для жидкости объемом около 4 литров;
• цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
• отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
• кусок гофрированного шланга такого же диаметра;
• арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
• небольшой лист фанеры для основы толщиной около 7 мм;
• старый женский чулок;
• герметик и различные крепежные материалы.

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости.

В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия.

Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести.

Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр.

Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий.

Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса.

Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы, а утечка плохо влияет на мощность устройства.

Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса.

Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск.

Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

Стружкоотсос

В домашней мастерской большой объем образующейся во время обработки древесины стружки и пыли представляет собой большие неудобства.

Стружка не только делает уборку более длительной, но и является причиной выхода станка из строя.

Если работы проводятся время от времени, то убрать помещение можно при помощи мощного пылесоса, однако при больших объёмах работ стоит все же приобрести специализированное оборудование – стружкоотсос.

Устройство стружкоотсоса

Принцип работы стружкоотсоса напоминает обычный пылесос, оборудованный циклоном, по этой причине такие устройства еще называют стружкопылесосами. В вертикально собранном корпусе, который суживается книзу, в следующем порядке находятся:

• фланцевый электрический мотор, мощность которого свыше 3,5 кВт
• вентилятор с крыльчаткой, которая создает требуемое разрежение воздуха
• верхний циклон, который осуществляет окончательную очистку воздуха и выброс чистого воздуха в атмосферу
• узел ручного встряхивания
• очистной многоступенчатый фильтр
• нижний циклон, который осуществляет забор стружки
• сборный мешок для стружкоотсоса.

Корпус герметичный, оснащенный звукопоглотительными внутренними покрытиями, и выпускными отверстиями, расположенными по периметру верхней части стружкоотсоса. Там же установлены и элементы системы управления агрегатом.

В комплекте обязательно присутствует гофрированный шланг для стружкоотсоса, подсоединяемый через особый переходник к деревообрабатывающему устройству. Ряд конструкций предусматривает наличие транспортирующей тележки.

Очень ценными можно назвать такие станки, которые можно подключить последовательно, формируя батарею из трёх-четырёх стружкопылесосов.

Такую систему ставят в специально предназначенном для этого помещении, потому что уровень шума она выдает приличный.

Кроме своего основного предназначения, стружкоотсосы имеют функцию оптимизации температурного режима в помещении, где они находятся.

Они перемешивают очищенный, более тёплый воздух, температура которого составляет около 60ºС.

Типы стружкоотсосов

Такие станки бывают трех типов:

• переносные
• стационарные
• мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол.

Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам.

Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики.

При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время.

Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

Конструкционные особенности

Приводные электрические моторы для стружкоотсосов малой и средней производительности чаще всего рассчитаны на напряжение 220 В, и способны гарантировать аспирационную производительность в пределах 40 — 50 м3/ч.

Устройства с более высоким уровнем мощности могут работать с объёмами загрязнённого воздуха в пределах от 100 до 150 м3/ч, и оснащены трёхфазными электромоторами, включаемыми посредством магнитного пускателя. Моторы портативных моделей отличаются возможностью реверсирования.

Таким образом можно применять стружкоотсос не только для очистки воздуха и его подачи из корпуса, но также и для уборки помещения, где находятся деревообрабатывающие станки.

Далее в результате действия силы тяжести они снова оседают в мешке для стружкоотсоса. Остальной объем воздуха проходит через фильтрационные элементы, последовательно очищаясь от мелкодисперсной древесной стружки.

Чтобы циклон работал равномерно, портативные стружкоотсосы нужно время от времени встряхивать при помощи специального устройства. Чистый воздух удаляется из корпуса при помощи вентилятора.

Подобная многоступенчатая система очистки гарантирует высококачественную работу с частицами стружки размерами от 5 до 10 мкм.

Съёмный мешок для стружкоотсоса очень похож на стандартный мешок для пылесоса, однако делают его из более прочного нетканого сырья, чтобы гарантировать лёгкое выведение стружки из мешка и устранение возможного залипания. Уплотнители, которые создают из сплавов с регулируемым коэффициентом теплового расширения, гарантируют надёжную герметизацию мешка, не взирая на время работы устройства.

Гофрированный шланг для стружкоотсоса может иметь различный диаметр и длину, что определяет компания-производитель. К примеру, стружкоотсос для рейсмуса, у которого главный поток стружки подается снизу, имеет более короткий шланг.

Как выбрать?

При выборе стружкоотсоса стоит обратить внимание на такие характеристики:

• уровень производительности
• качество очистки воздуха
• тип и количество деревообрабатывающих станков
• площадь мастерской и взаиморасположением станков
• напряжение электросети
• объем мешков для стружкоотсоса.

Из устройств российского производства обратите внимание на модельный ряд Корвет, который выпускается торговой маркой Энкор.

В результате наличия двухступенчатого процесса очистки воздуха от стружки можно свести к минимуму объем пыли до 0,5%. С Корветами идут в комплекте патрубки разного диаметра и количества (до трёх).

Самодельное изготовление стружкоотсоса своими руками

При обработке дерева в собственных мастерских всегда образуется большое количество стружки, которая мешается под ногами и загрязняет помещение.

Для ее удаления созданы специальные приборы – стружкоотсосы, но стоят они дорого, поэтому не каждому по карману.

Чтобы сконструированный стружкоотсос своими руками работал долго и полностью выполнял свою функцию, необходимо строго соблюдать все этапы его сборки.

Основной принцип работы стружкоотсосов

Самостоятельно изготовленное оборудование для удаления стружки древесины прослужит долго и не вызовет нареканий, если его конструировать, зная на чем основана работа таких устройств.

Всасываемость стружкоотсосов объясняется следующими техническими характеристиками приборов:

• Основной корпус оснащен гофрированным мягким шлангом небольшого диаметра, с возможностью установки насадок разного типа. Шланг в первую очередь предназначен для усиления тяги;
• Сверху прибора двигатель, связанный с крыльчаткой. При вращении лопастей крыльчатки происходит разряжение воздуха и соответственно появляется тяга необходимой силы;
• В момент всасывания древесная стружка накапливается в съемной емкости (для этих целей подходит и мешок), а воздух выходит через патрубок;
• В патрубке устанавливается два фильтра – грубой и тонкой очистки, это обеспечивает удерживание в стружкоотсосе мелких древесных опилок.

Описанный выше принцип работы стружкоотсосов для чпу относится к типу циклонов. То есть в корпусе устройства при всасывании стружки происходит спиральное закручивание втянутых опилок. В результате более крупные под воздействием центробежной силы отсеиваются в емкость для опилок, а мелкие проходят фильтрацию.

Типы изготавливаемых стружкоотсосов

В магазине приобрести можно три вида стружкоотсосов:

• Бытовые;
• Универсальные;
• Профессиональные.

Отличаются они только системой циклического вращения и мощностью. Для домашнего использования больше подходят бытовые и универсальные стружкоотососы, стоят они меньше по сравнению с профессиональными приборами, но при этом вполне справляются с небольшим объемом работ.

Однако для мастерских, оказывающих услуги лесообработки, требуется покупка профессионального оборудования, так как они могут без поломок эксплуатироваться длительный период времени.

Устройство стружкоотсоса, работающего по принципу циклон

Внешне и по техническим характеристикам такие стружкоотсосы сходны с обычным пылесосом. И нередко такие бытовые приборы используются в домашних мастерских, но, как правило, они из строя выходят быстро. Изготовить устройство, которое будет служить долго и не вызовет нареканий, можно, учитывая все конструктивные особенности оборудования:

• К прибору подключается фланцевый электродвигатель с мощностью в 3,5 кВт;
• Разряжение воздуха производится при помощи вентилятора с устойчивой к механическому воздействию твердых материалов крыльчаткой. При этом крыльчатка обязательно подбирается большой, это позволит создать тягу высокой силы;
• Устройство циклического вращения предназначено для очищения поступающего воздуха, который затем через систему фильтров для стружкоотсоса выходит наружу;
• Желательно выбирать многоступенчатую фильтрирующую систему. Необходимы по крайней мере 2 фильтра, первый из них будет задерживать крупные древесные опилки, второй мелкие, пыльевые. Такое устройство обеспечивает качественную очистку воздуха и продлевает срок эксплуатации стружкопылесоса;
• Циклон в нижней части корпуса необходим для непосредственного втягивания образующейся в процессе работ на станках стружки;
• Мешок для стружкоотсоса подбирается из прочных материалов, по объему он также должен быть большим.

Корпус качественных, изготавливаемых в промышленных масштабах, стружкоотсосов сверху покрываются звукопоглощающими материалами. Управлять прибором можно при помощи механического или электрического блока, мягкие гофрированные шланги присоединяются к корпусу через отверстие.

Особенности конструкции домашних стружкопылесосов

В столярной мастерской изготовить функциональный стружкоотсос сможет даже любитель без технического образования. Первое что нужно отметить в таких аппаратах это наличие двигателя, работающего от электрической сети в 220 вольт. Трехфазные двигатели приобретать нецелесообразно, так как с их подключением в обычных условиях возникает много затруднений.

Лучше приобретать вентилятор с мощной крыльчаткой. Она обеспечивает хорошее спиральное завихрение всасываемого воздуха со стружкой.

Подготовительный этап

Самостоятельно изготовленный стружкоотсос обойдется в несколько раз дешевле по сравнению с аналогами в магазине. Часть деталей для сборки можно найти в мастерской или гараже, но некоторые из них все-таки придется покупать. Чтобы оборудование быстро изготовить необходимо:

1. Составить план работ. Необходимо четко знать, какие элементы потребуются при сборке;
2. Приобрести электродвигатель, проверить его работоспособность и возможность подключения к сети в мастерской;
3. Подобрать детали, которые самостоятельно изготовить невозможно;
4. Корпус. Он может быть изготовлен из дерева, но многие используют баки из прочного пластика с крышкой.

При подготовке нужных деталей времени на сборку аппарата потребуется 2-3 часа.

Необходимые инструменты

Чтобы закрепить все элементы стружкоотососа потребуются:

• Мультимер;
• Индикатор;
• Инструменты для работы с деревянными деталями (стамеска и т.п.);
• Шуруповерт;
• Отвертки;
• Молоток.

Никаких специализированных инструментов при самостоятельном изготовлении стружкоотсоса не требуется.

Материалы для стружкоотсоса и крепежные детали

Самостоятельно изготовленная конструкция должна быть герметичной и достаточно легкой. При этом она должна выдерживать давление, возникающее при цикличном вращении воздуха. Чтобы изготовить надежный прибор потребуется:

• Фанера толщиной в пределах 4 мм. Из нее можно легко изготовить прочный корпус;
• Деревянные бруски разного сечения;
• Поликарбонат;
• Фильтр. Для фильтрующей системы стружкоотсоса подходит фильтр от инжекторного ВАЗа. Стоит он недорого, но при этом хорошо справляется с удержанием крупных и мелких частиц;
• Двигатель. Его можно купить новый или взять со старого пылесоса;
• Герметик, саморезы, болты с гайками. Крепления необходимо подобрать так, чтобы они обеспечивали надежную герметизацию оборудования;
• Вентилятор по типу улитка. Внутри такого устройства должна быть мощная крыльчатка для стружкоотсоса, то есть лопасти, захватывающие воздух;
• Переходники для соединения отдельных рукавов (труб) стружкоотсоса. В основном они требуются, если прибор, предназначен для сбора большого количества стружки.

Изготовление фильтрующей системы

Систему фильтров для стружкоотсоса изготовить самостоятельно затруднительно. Приобретение уже готового устройства упрощает работу. Однако для его закрепления нужно создать посадочное место, оно должно быть герметичным.

Конструкцию под фильтр можно изготовить из дерева. Отводящее отверстие должно быть достаточно большим, так как небольшой диаметр снижает пропускную способность. В дополнительном креплении фильтр не нуждается, если изготовленный блок совпадает по размерам с отверстием.

Изготовление фиксирующего кольца и фигурных вставок

Корпус для фильтров изнутри необходимо усилить поликарбонатом. Для его закрепления требуются фиксирующие кольца, обычно хватает двух, и вертикальные планки. В домашней мастерской проще изготовить такие кольца из дерева, но они должны обладать достаточной прочностью.

Установка колец

Корпус начинают собирать с установки фиксирующих колец и поликарбонатных листов. Соединяются элементы саморезами. Герметизация устройства повышается, если в кольцах сделать отверстия для листов, которые после их закрепления заделываются герметиком.

Устройство бокового патрубка

Боковой патрубок устанавливается с целью предотвращения поломки конструкции вследствие возможного засорения фильтров. Чтобы его установить, в поликарбонате просверливается отверстие, которое затем с двух сторон перекрывается предохранительным патрубком.

Для повышения герметизации используется герметики или между стенкой и деревянными планками закрепляется резиновая прокладка. Патрубок на корпусе закрепляется гайками или болтами.

Устройство верхнего ввода

Синхронное включение стружкоотсоса обеспечивает всасывание опилок в верхней части прибора. Чтобы сделать верхний ввод присоединяют небольшой корпус, внутри которого размещают патрубок от ненужного пылесоса. Этим обеспечивается крепкая фиксация всасывающей трубы и возможность ее отсоединения при необходимости.

Изготовление фигурной вставки

Входной патрубок соединяется с корпусом при помощи фигурной вставки. Вентилятор улитка для стружкоотсоса располагается напротив вставки, этим обеспечивается цикличное завихрение воздушного потока.

Фигурную ставку герметизируют, обработав места соединений герметиком.

Сборка фильтрующей системы

Изготовленный корпус для системы фильтров устанавливается на свое место. Необходимо учитывать, что внутри также будут закрепляться электронные детали, отвечающие за работу электродвигателя.

Снаружи корпуса требуется сделать еще один патрубок, он необходим для отведения потока воздуха.

После установки корпуса с фильтрами закрепляется двигатель. Стружкооотсос устанавливается на подходящую емкость, в которую можно вставить мешки для сбора стружки. Объем мешков должен совпадать с размерами емкости. Закрепить корпус можно при помощи хомута.

Промышленный пылесос своими руками — стружкоотсос , для мастерской по дереву, для гаража, пневмопылесос

Наличие строительного пылесоса при выполнении ремонта, от первого до последнего шага, является обязательным условием комфортной и быстрой работы.

Однако, стоимость устройства часто делает его недоступным для многих пользователей, а бытовые модели не всегда могут справиться с объёмом строительного мусора. Их применения в таких условиях приводит к функционированию в режиме постоянных перегрузок.

Быстрое заполнение мешка и загрязнение фильтров способствует перегреву и большой вероятности поломки двигателя. Что же делать в таком случае? Оптимальным выходом из данной ситуации станет конструирование промышленного пылесоса своими руками.

Для этого потребуется немного: обычный пылесос, несколько дополнительных деталей, которые вполне можно отыскать в кладовке или гараже, либо же докупить в любом строительном магазине, а также немного времени.

С водяным фильтром

Строительные пылесосы, оснащённые аквафильтром, относятся к востребованным моделям за счёт их способности не только тщательно очищать поверхности, но и воздух в помещении. Это особенно важно при выполнении пыльных работ.

Схема

Существует несколько основных вариантов, с помощью которых можно самостоятельно смастерить аквафильтр для уже имеющегося пылесоса. При этом, рекомендуется опираться на предварительно выполненные чертежи:

Приступая к конструированию аквафильтра, следует заранее подготовить необходимые материалы и инструменты:

1. пластиковое ведро на 10 л с крышкой,
2. переходники сантехнические – 2 шт.,
3. фитинг – 1 шт.,
4. панель ПВХ.

На первом этапе с боку ведра вырезают два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляют фитинг с трубой таким образом, чтобы конец переходника лишь на 2-3 см не доставал до дна. Именно к нему будет подключаться шланг от пылесоса.

Сверху выставляется круг панели ПВХ, вырезанный по размерам ведра и оснащённый двумя отверстиями — под переходник и для выхода чистого воздуха. Во второе отверстие вставляется патрубок и к нему присоединяется выходной шланг (если его диаметр будет несколько меньше, край можно обмотать изолентой).

Зазоры между переходниками и ведром обрабатывают герметиком, а в ёмкость заливается 2,5 л воды. Вся конструкция закрывается крышкой.

Стружкоотсос из пылесоса своими руками

В процессе механической обработки различных материалов, на выходе получается большое количество отходов, в виде опилок, стружки и пыли, удалить которые вручную достаточно сложно.

Для упрощения процедуры было создано специальное устройство — стружкоотсос.

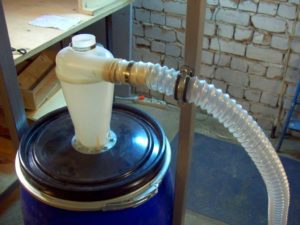

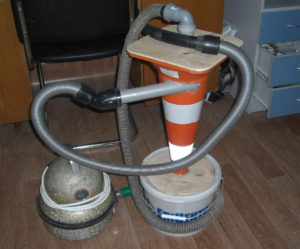

Специализированные магазины предоставляют широкий ассортимент данных приспособлений, которые, однако, можно сделать в домашних условиях из старого пылесоса, своими руками.

Пылесос своими руками для гаража

У многих автолюбителей и не только, есть гараж, который периодически нуждается в уборке. Бытовой пылесос в таких случаях не всегда может справится с количеством мусора, а приобретение специального строительного пылесоса — удовольствие не из дешёвых. В этом случае соорудить пылесос для гаража можно своими руками.

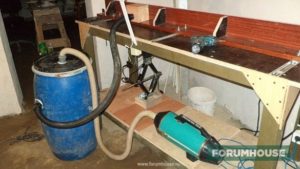

Пылесос для мастерской по дереву своими руками

Для людей, которые плотно занимаются деревообработкой, рано или поздно остро назревает вопрос эффективного удаления стружки и опилок, особенно при работе в помещении.

Как показывает практика, при больших объёмах часто не справляются даже сильные промышленные пылесосы, фильтры которых слишком быстро забиваются отходами.

Именно поэтому, так часто мастера прибегают к самостоятельной сборке устройства, которое показывает отличные результаты при сборе мусора и пыли.

Пневмопылесос своими руками

Среди промышленных пылесосов, особой популярностью пользуются пневматические, работа которых обеспечивается сжатым воздухом.

Такое устройство способно произвести качественную чистку поверхностей от различного строительного мусора: начиная от бетонной пыли, штукатурки и заканчивая осколками бетона, стружкой металла и прочее.

Обычно, строительные пылесосы подобного типа имеют компактные размеры, что позволяет использовать их в самых труднодоступных местах. Однако, стоимость таких устройств оказывается не всем по карману, а потому их часто делают своими руками.

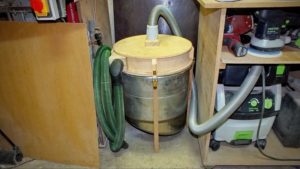

Пылесос для столярной мастерской своими руками

Электроинструмент в мастерской — постоянный генератор опилок и стружки. Их количество зависит от частоты и объёмов работ и часто превышает возможности строительных пылесосов. Самодельные же устройства имеют одно большое преимущество. Их мусоросборники могут быть именно той величины, которая требуется мастеру.
