Станина для циркулярной пилы своими руками

11 простых самодельных станков нужных в любой мастерской

В этой публикации я решил сделать подборку самодельных станков которые уже были на канале. К каждой позиции будет краткое описание и ссылка на подробную, пошаговую публикацию.

Но прежде чем начать:

Перед тем как приступим к обзору хотелось бы предупредить, что самодельные станки могут быть очень опасны, если их неверно проектировать, собирать или использовать. Решение собирать какой то станок вы принимаете на свой страх и риск. И конечно же не забываем про технику безопасности.

1 — Простая циркулярная пила из обычной дрели

циркулярная пила из дрели

В этой публикации из обычной дрели мы сделаем простенькую циркулярную пилу с параллельным упором. Конечно же эта подделка не заменит полноценный станок, но на первое время она может здорово выручить.

Подробнее тут: «Простая циркулярная пила из обычной дрели«

2 — Очень простой мини шлифовальный станок

мини шлифовальный станок

Часто бывает нужно обрабатывать небольшие изделия и заготовки и тут-то маломощное, и хрупкое оборудование может очень и очень пригодится. Ну, что давайте соберем мини шлифовальный станок для небольших заготовок и изделий.

Подробнее тут: «Очень простой мини шлифовальный станок своими руками — пошаговая инструкция«

3 — Простая направляющая для ручной циркулярной пилы

направляющая для циркулярки

Конечно же есть ручные циркулярки с направляющими в комплекте, но стоят они весьма недурно, так, что давайте сообразим простенькую направляющую для обычной ручной циркулярной пилы.

Подробнее тут: «Простая направляющая для ручной циркулярной пилы«

4 — Делаем ручной фрезер из обычной дрели

фрезер из дрели

Конечно, полноценным станком это не назовешь, но в итоге вместо дешевого инструмента у нас будут возможности дорогого. Фрезер, просто незаменимый инструмент, но у начинающего мастера его просто может не быть. Выход прост, можно сделать ручной фрезер из простой дрели своими руками, и пользоваться им до тех пор, пока не появится возможность купить настоящий.

Подробнее тут: «Делаем ручной фрезер из обычной дрели своими руками«

5 — Простой распиловочный станок из ручной циркулярной пилы

распиловочный станок из циркулярки

С помощью пары брусков и алюминиевых угольников можно соорудить очень качественный станок, или скорее, жесткую направляющую для циркулярки. Подобное приспособление позволит намного ускорить и облегчить работу с циркулярной пилой.

Подробнее тут: «Простой распиловочный станок из ручной циркулярной пилы«

6 — Распиловочный станок из лобзика

распиловочный станок из лобзика

Можно приспособить лобзик вместо ленточной пилы, а можно сделать весьма неплохой распиловочный станок. В итоге у нас получится импровизированная погружная пила из электролобзика.

Подробнее тут: «Распиловочный станок из лобзика своими руками — пошаговая инструкция«

7 — Простой сверлильный станок из шуруповерта

сверлильный станок из шуруповерта

Очень часто, при изготовлении разнообразных изделий, нам нужно делать отверстие строго под углом 90 градусов. Сделать такое отверстие «на глаз» практически невозможно. Для этого дела можно с легкостью приспособить шуруповерт, всего пару часов и у нас в руках окажется очень неплохой сверлильный станок.

Подробнее тут: «Простой сверлильный станок из шуруповерта своими руками«

8 — Большой сверлильный станок из дрели

большой сверлильный станок из дрели

Сделать отверстие точно под углом 90 градусов обычной дрелью дело не простое. Самодельный сверлильный станок не просто облегчит эту задачу, но и даже расширит функционал дрели. Давайте посмотрим, как можно собрать качественный сверлильный станок.

Подробнее тут: «Делаем сверлильный станок из дрели своими руками«

9 — Ленточная пила из электролобзика

ленточная пила из электролобзика

При желании обычный электролобзик можно успешно трансформировать в ленточную пилу. Если вы собрались вырезать не очень толстые фигуры из фанеры или дерева, то этот станок придется вам по вкусу.

Подробнее тут: «Ленточная пила из электролобзика своими руками«.

10 — Ленточный шлифовальный станок из дрели

ленточный шлифстанок из дрели

Приходится часто шлифовать дерево или другие материалы, и надоело делать это в ручную? Обычная ручная дрель позволит весьма облегчить данный процесс!

Подробнее тут: «Ленточный шлифовальный станок из дрели своими руками«

11 — Токарный станок из дрели

токарный станок из дрели

Токарный станок — вещь, весьма полезная и поможет решить множество задач. Приложив немного усилий из обычной ручной дрели можно получить весьма неплохой токарный станок, который как минимум поможет протянуть до того времени, когда в мастерской появится настоящий.

Подробнее тут: «Токарный станок из дрели своими руками. Часть 1«, «Токарный станок из дрели своими руками. Часть 2«

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Так же не забываем про канал, там тоже все интересно. Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией!

Стол для дисковой пилы: дизайн, чертежи, процесс изготовления

Дисковая пила применяется, чтобы распиливать древесину.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным

Режущая основа имеет плоскость, напоминающую диск, оснащенный внешним краем с зубцами. Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол

Есть несколько способов обзавестись последним для удобства выполнения манипуляций. Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Устройство стола для циркулярной пилы

Преимущества создания своими руками

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия. Сложностей в процессе не возникнет, если тщательно изучить вопрос. Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Небольшая настольная подставка для циркулярки

Определяемся с дизайном и конструкцией

Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок

Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.

Станина циркулярного станка

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Стол для циркулярной пилы требует обязательного присутствия направляющих

Направляющая каретка стола для циркулярки

Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.

Чертежи

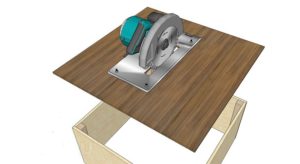

Схема для изготовления стола для циркулярной пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала рассчитайте размеры стола, затем перенесите полученные данные на бумагу.

Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. Потому сделать универсальное отверстие нельзя.

Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Чертеж стола для циркулярки своими руками

Недопустимо перевешивание конструкции в одну из сторон. Габариты столешницы должны подходить под поток распиловки. Окончательный вариант выявляется, исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящим размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтобы сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Необходимые материалы

Самодельный стол можно сделать из дерева

Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.

Стол циркулярного станка из стальной пластины

Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.

Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.

1. Выбранное сырье для основы. Толщина должна составлять 21 мм.
2. Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук.
3. Шканты из дерева с размерами 10 см. Не менее 12 штук.
4. Столярный клей.
5. Крепления из металла в количестве 4 штук.
6. Уголки из металла. Достаточно 10 шт.
7. Саморезы.

Указанные элементы нужно заранее подготовить и расположить возле рабочего места.

Необходимые инструменты

Помимо материалов следует подготовить инструменты.

Среди них:

1. карандаш и маркер;
2. инструменты для измерения, включая метр и рулетку;
3. электролобзик;
4. ручной фрезер;
5. машинка для шлифовки;
6. наждачка (должна иметь среднюю или мелкую зернистость);
7. рубанок и дрель;
8. шуруповерт.

Подготовить нужно все заранее и держать под рукой на протяжении всего процесса.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Крепление ножек к столу

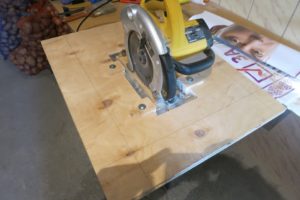

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию. При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

: Стол для циркулярки из подручных материалов

Рекомендуем статьи по теме

Высота журнального столика как главный критерий его выбора

Вопреки своему названию, журнальный столик вещь многофункциональная. Он используется не только в качестве дизайнерского элемента, но и является полноценной поверхностью для всевозможных мелочей, подставкой…

Делаем массажный стол своими руками

Польза массажа известна с давних времен. Его используют для оздоровления и расслабления организма. Для качественно сделанного массажа необходимо использовать специальное приспособление. Если вы молодой…

Как использовать необычные столы в интерьере

Стол – это не просто предмет мебели, за которым мы сидим, едим, выполняем какую-то работу, он является важным элементом любого интерьера, находится в разных помещениях, некоторые даже ставят на балконе. Не…

Стол со стеклянной столешницей своими руками Изделия из стекла всегда обладали особой изысканностью, красотой, освежали любой интерьер блеском и легкостью. Стеклянный стол с правильно подобранным подстольем обладает невесомостью, особенно это важно…
Как собрать стол-трансформер самостоятельно?

Для малометражной квартиры такая мебель, как стол-трансформер незаменима. Его легко превратить из компактной журнальной тумбочки в полноценный обеденный стол на несколько персон. Прочитайте…

Делаем светящийся стол своими руками: преимущества создания

Мебель с люминесцентным эффектом смотрится необычно и особенно интересно. Тот, кто желает сделать интерьер квартиры оригинальным или добавить «изюминку» в оборудование дачного участка, подойдет именно…

Рекомендации по изготовлению своими руками стола для размещения циркулярной пилы

Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

• жёсткость (стабильность) системы;
• ровная, гладкая плоскость стола;
• безопасное закрепление пилы;
• присутствие ограждения от разрезающего диска;
• свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

Устройство рабочего стола

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов.

Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском.

Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной.

В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска.

Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Циркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Требования по безопасности

1. Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места. Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.

2. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
3. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела.

   Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться.

В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

1. Приобретите все без исключения нужные материалы и приборы.
2. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
3. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
4. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
5. Столешница продукта может быть как единой, так и складывающейся. Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
6. Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
7. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
8. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д. ).
9. Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

Стол для циркулярной пилы своими руками: Инструкция, . Узнайте!

При обработке древесины одним из наиболее востребованных инструментов является циркулярная пила.

Это устройство, отличающееся производительностью и удобством, позволяет значительно ускорить процесс распиловки погонажа или листовых материалов.

При проведении работ в значительных объемах есть смысл задуматься об изготовлении специальной стационарной конструкции с пилой, что позволяет повысить безопасность, скорость и качество проведения работ.

Стол для циркулярной пилы своими руками — чертежи

Выбор конструкции

Перед тем, как сделать стол для циркулярной пилы своими руками, прежде всего, необходимо определиться с его конструкцией. Так, облегченный вариант на основе фанеры и брусьев должен содержать в своём составе следующие обязательные элементы:

непосредственно столешница; корпус из фанеры; опорные ножки, обеспечивающие его хорошую устойчивость В состав капитальной конструкции должны входить следующие узлы:

станина на основе металлических профилей или уголков; верхний и нижний кронштейны, необходимые для размещения режущего полотна с валом и приводного оборудования соответственно; сам стол с прорезью для режущего полотна, монтируемый непосредственно на металлической раме. Наиболее доступным для изготовления в бытовых условиях считается деревянный стол для дисковой пилы (т. е. облегчённая конструкция).

Облегченная версия стола для циркулярной пилы будет выглядеть примерно так

— делаем стол для циркулярной пилы

Вести самостоятельный раскрой пиломатериалов мечтают многие домашние умельцы. Дело это несложное, но без подходящего оснащения — практически невыполнимое. Так почему бы не приспособить для этого ручную циркулярную пилу и не собрать своими руками стол с возможностью продольного и поперечного реза?

Ручная циркулярная пила для этого может использоваться вполне обычная. Мощность и диаметр диска напрямую зависит от того, что и в каком объеме вы собираетесь обрабатывать.

Наличие у циркулярки функций регулировки глубины и угла пропила предоставит вам больше возможностей для тонкой обработки деталей и нарезки ящичных пазов.

Подготовка эскиза, материала и инструмента

В качестве примера рассмотрим порядок изготовления деревянного верстака высотой приблизительно 100 — 120 см. Перед тем как сделать такой стол своими руками желательно подготовить небольшой эскиз, в котором будет отображено устройство будущей конструкции с указанием размеров основных её элементов.

Точная установка высоты стола производится с учётом роста работающего на станке мастера (комфортным считается расположение рабочей плоскости на уровне бёдер человека).

На подготовительном этапе также следует определиться с материалом для изготовления будущей конструкции, которая, как правило, делается из брусьев и многослойной фанеры толщиной 28 мм. Для того чтобы сделать такой стол своими руками вам потребуются следующие заготовки:

• металлический лист подходящего размера;
• стандартный лист толстой фанеры;
• металлическая квадратная труба, из которого изготавливаются направляющие;
• набор струбцин в количестве двух штук.

Для сборки стола также необходим инструментальный набор из следующих наименований:

• шуруповёрт и электрическая дрель;
• электролобзик или обычная ножовка по дереву;
• угольник, рулетка, линейка (для текущих измерений);
• ручной фрезер

Пусковая кнопка и электрика

Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет — зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.

На внешней передней стороне короба установите сдвоенную кнопку «Старт/Стоп» с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.

После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Изготовление крышки стола

Порядок изготовления этого элемента конструкции предполагает проведение следующих операций:

Работы начинаются с разметки и вырезки заготовки фанеры, габариты которой должны соответствовать размерам подготовленного листа железа.

После подгонки по размеру поверхность заготовки тщательно шлифуется с помощью наждачной шкурки.

Затем на нижней поверхности фанерного листа намечаются точки фиксации исполнительного механизма с одновременной разметкой прорези под режущий диск.

Для этого сначала следует примерить по месту установки подошву используемой циркулярной пилы. При этом удобнее всего просто снять с нее диск и определиться с точным расположением точек посадки.

Перед его установкой по месту крепления производится дополнительная проверка правильности разметки прорези под режущий диск.

Разметка крышки стола делается непосредственно по подошве циркулярной пилы

На завершающем этапе рабочая поверхность закрывается стальным листом с двумя направляющими, который затем фиксируется обычными саморезами.

Дополнительная информация: Для обустройства операционной поверхности стола помимо фанеры могут использоваться оргстекло или стеклотекстолит.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Делая стол для пилы циркулярки своими руками не забывайте о ребрах жесткости. Они значительно укрепляют конструкцию, особенно в совокупности с саморезами.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Сборка каркаса с ножками

Основание или каркас стола собирается из набора поперечных и продольных деревянных брусьев, которые крепятся с нижней части его крышки, увеличивая жёсткость всей конструкции в целом. Для этого вполне достаточно четырех брусков сечением 50х50 мм, размещаемых с отступом от края стола порядка 7-9 см.

Они фиксируются на нижней части крышки подходящими по размеру саморезами с шагом примерно 23-25 см. С её лицевой стороны элементы крепления утапливаются в материале, полностью скрывающем их шляпки.

Сделать каркас прочнее можно за счёт предварительной обработки сочленяемой поверхности брусков слоем столярного клея, производимой непосредственно перед их креплением.

Циркулярка своими руками, сделанная из дисковой пилы или болгарки: ручной мини-станок и стационарная конструкция

Стационарная циркулярная пила – это тот станок, который должен быть в мастерской каждого умельца, работающего с древесиной. С ее помощью можно быстро и без особых усилий распилить доску, вырезать заготовку необходимых размеров, напилить дров.

Домашний мастер просто обязан обзавестись подобным станком. Его необязательно покупать, самодельная циркулярка гарантированно справится с объемом работ домашней мастерской, при этом обойдется в значительно меньшую сумму.

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

• станина – рама, на которой смонтированы основные агрегаты;
• столешница с прорезью под диск;
• двигатель с системой передачи вращения;
• режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.



Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.



Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.



Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно.

Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание.

Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.



Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя.

Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке.

С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок.

Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Оценка статьи:

(1 5,00 из 5)
Загрузка…
