Станок для запрессовки подшипников своими руками

Пресс своими собственными руками

Пресс гаражный – это станок, который предназначен для проведения рихтовочных работ, сжатия, изгиба листовых материалов, запрессовки или выпрессовки подшипников, а также для проведения других слесарных работ.

Те устройства, которые предназначены для выполнения указанных слесарных работ, имеют очень простую и компактную конструкцию, чем отличаются от промышленных гидравлических прессов большой мощности. Максимальное значение усилия, выдаваемого подобным прессом, в зависимости от конкретной модели, может колебаться от 5 до 100 тонн.

Для использования в условиях гаража вполне достаточно усилия в 10-20 тонн. Это позволяет выполнять традиционные ремонтные работы автомобиля.

Кроме развиваемого усилия, пресс имеет еще такие основные характеристики, как ход поршня, рабочий диапазон станины, наличие манометра, габариты и вес.

Разновидности прессов

Пресс для гаража обычно использует ручной привод. Другими словами, в конструкции пресса используется ручной либо ручной гидравлический насос, который подбирается к силовому цилиндру по объему масла.

Гидравлический пресс состоит из двух камер с поршнями, соединенных между собой маслопроводом. Принцип действия гидравлического пресса базируется на законе Паскаля. То есть сила давления на заготовку во столько раз больше, чем приложенная сила к поршню, во сколько раз площадь поршня больше площади, на которую действует шток пресса.

 Существуют также пневмогидравлические прессы, в которых используется пневматический поршень. При подключении сжатого воздуха он начинает нагнетать масло в цилиндр. В некоторых моделях прессов для удобства работы имеется пневматическая педаль.Недостатком пневмогидравлических прессов является потребность в сжатом воздухе.

Типы агрегатов

По способу исполнения гаражные прессы бывают напольного и настольного типа.

Преимущества настольного пресса – компактность и удобство работы. Пресс напольного типа имеет существенно больше габариты, а следовательно, для него требуется в гараже дополнительное место.

Конструкция элементов

Для изготовления станины прессов используется толстолистовая закаленная сталь. Конструкция укрепляется мощными ребрами жесткости.

Профилированное основание пресса заводского изготовления, как правило, имеет отверстия для крепления к полу или столу. Высота рабочего стола в серийных моделях обычно легко регулируется.

Для этого в конструкции прессов с большим усилием прессования предусмотрен механический подъемник с вращающейся ручкой. Механический шток с трапециевидной резьбой служит для передачи усилия прессования и обеспечивает надежность конструкции.

Манометр устанавливается в удобном для оператора месте и показывает текущее усилие нагрузки.

Все элементы гидравлической системы встроены в моноблочную конструкцию пресса, защищающую их от случайных повреждений. В комплект гаражных прессов входят две комбинированные V-образные пластины.

Изготовление гаражного пресса самостоятельно

Устройство гидравлического пресса

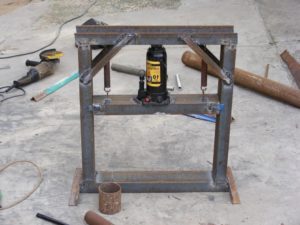

Опытные автолюбители часто делают пресс для гаража своими руками из доступных и недорогих материалов и комплектующих частей. Это позволяет им самостоятельно выполнять целый ряд мелких ремонтных работ: прессовать подшипники, сайлентблоки, резинки реактивных тяг и прочее.

Материалы для изготовления

Для его изготовления на строительном рынке необходимо приобрести:

• Швеллер №8 шириной 80 мм (желательно сразу на месте порезать его по требуемым размерам 6*500 мм);
• Прямоугольную трубу 40*60 мм, также порезанную по размерам 2*1000 мм+2*500 мм;
• Болты М8*30 – 4 шт., М10*80 – 4 шт., М12*80 -10 шт., М12*150 – 2 шт. с гайками;
• Пластину 250*250*8 мм;
• Полосу 4*40*60 мм – 4 шт.;
• Уголок 50*50*300 мм – 2 шт.;
• Уголок 25*25*250 мм – 2 шт.;
• Бутылочный домкрат на 12 тонн;
• Грибок моста со сдвинутыми шлицами;
• 2 дверные пружины по 300мм.

Можно на базе пресса дополнительно устроить еще съемник подшипников. Для этого понадобится:

• Шпилька М16*1000 мм – 2 шт.;
• Шпилька М8*1000 мм – 1 шт.;
• Гайка высокая М16 – 4 шт.;
• Съемник двухлапый малый.

В принципе покупку металлоизделий можно произвести на металлобазе, подобрав необходимые размеры среди остатков неликвидов. Как правило, такие материалы стоят значительно дешевле.

Предварительно просверливаются отверстия в швеллерах и уголках. Затем самодельный пресс для гаража собирается из металлических заготовок с использованием крепежных изделий. Бутылочный домкрат выполняет в устройстве главную роль – вырабатывает усилие прессования.

Для этого он размещается на перемещаемом рабочем столе. Домкрат может быть снят с пресса в любой момент и использован по своему основному целевому назначению. Подвижный рабочий стол удерживается на 2 подвешенных дверных пружинах.

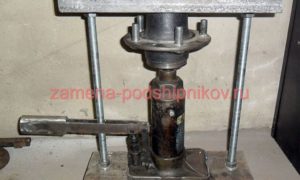

Снизу к нему болтами М8 крепится гриб моста, который будет выполнять функции штока. Для изготовления верхней части съемника две полосы 40*4*60 мм привариваются к высокой гайке под шпильку.

Два крючка съемника привариваются к двум шпилькам.

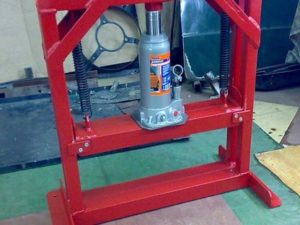

Такая конструкция самодельного гаражного пресса максимально проста и позволяет в случае необходимости самостоятельно разобрать его и перевезти в другое место.

Станок для запрессовки подшипников своими руками

Пресс — это приспособление, которое позволяет сжимать предметы с большой силой.

В домашнем хозяйстве у него широчайший спектр применений: от выпрессовки или запрессовки подшипников в условиях гаража до выжимки сока из винограда для приготовления домашнего вина.

У многих в хозяйстве есть подобный пресс.

Своими руками сделать подобное оборудование несложно, его преимущество перед произведенными заводским способом в том, что он разработан специально под нужды хозяина и продуман до мелочей.

Способы применения

Заводские изделия, представленные в магазинах, зачастую имеют или хлипкую, ненадежную конструкцию, или слишком высокую цену. В интернете можно найти чертежи пресса своими руками из домкрата, которые лишены таких недостатков.

В домашнем хозяйстве самодельный пресс является надежным помощником для выполнения обширного круга работ:

• Штамповка, изготовление деталей из листового металла при помощи матриц или оправок.
• В качестве съемника и запрессовщика подшипников, сайлентблоковый, валов и пр.
• Выравнивание деформированных металлических деталей.
• Формовка изделий из металлических заготовок.
• Получение сока из различных овощей и фруктов.
• Изготовление топливных брикетов из бросового сырья (макулатура, солома, листья, угольная пыль и т. п. ).
• Прессование мусора для удобства утилизации.

Этот список можно еще продолжить, но и так понятно, что пресс — это важное и нужное приспособление.

Отдельно следует выделить применение пресса для проведения авторемонтных работ.

Даже малая гаражная автомастерская не сможет без него обойтись.

Конечно, некоторые работы можно выполнить при помощи тисков, но, во-первых, у них слишком малый рабочий ход, во-вторых, это менее удобно и гораздо медленнее.

Необходимые инструменты и материалы

Можно сделать самодельный пресс из домкрата. Своими руками устройство можно собрать довольно быстро. Для этого потребуется:

• Домкрат. Это главный элемент всей конструкции. Лучше всего использовать гидродомкрат. Если такого нет в наличии, можно применить механический винтовой или самодельный домкрат. А также для дополнительного удобства и механизации работ можно применить гидравлический цилиндр. Запитать гидравлику можно от мотоблока, трактора и даже от масляного насоса с электроприводом.
• Швеллер. Лучше всего брать швеллер 8П или 10П. Станина из такого металла сможет выдерживать давление нагрузку до 15−20 тонн, чего более чем достаточно для бытового применения.
• Отрезок трубы со стенкой не менее 4 мм для изготовления упорного штока.
• Металлический уголок. Оптимально выбрать прокат с полкой от 50 мм до 75 мм.
• Крепежные метизы. Желательно выбирать повышенного класса прочности, чтобы их не сорвало от нагрузки.
• Листовой металл толщиной 8 мм — 10 мм для изготовления основания стола, ребер жесткости, направляющих.
• Пружины (2 или 4 шт.) для создания возвратного механизма.
• Сварочный аппарат, электродрель, болгарка, струбцина.

Необходимое количество металлопроката и крепежных метизов определяется в каждом случае индивидуально.

Выполнение работ

Самый популярный и универсальный вариант — гидропресс. В первую очередь создается платформа для размещения домкрата и рама.

Основание должно быть самой укрепленной частью пресса, так как оно принимает на себя наибольшую нагрузку, которую затем распределяет по всей остальной конструкции.

Платформу и раму изготавливают из швеллера и дополнительно усиливают ребрами жесткости. Все швы необходимо проваривать с двух сторон.

Для большей стойкости домкрата приваривается прямоугольный металлический лист.

Чтобы подвижный упорный элемент двигался без перекосов к раме приваривают направляющие флажки.

Предварительно нужно сделать чертежи гидравлического ручного пресса. Своими руками начертить их несложно, к тому же так вы учтете все детали будущего устройства.

Упор и стойки

Следующий этап — изготовление упора и стоек. Используется швеллер или уголок. Длина упора должна соответствовать ширине опорного механизма. Все стыки качественно провариваются.

После этого следует изготовить съемный упор, он будет двигаться вдоль направляющих и передавать усилие от домкрата.

Для этого из металлического листа следует вырезать две полосы и просверлить в них отверстия под болты.

Прессы для сайлентблоков своими руками (фото, видео)

Собрав пресс для сайлентблоков своими руками, вы избавите себя от необходимости посещать СТО, выжидать очереди и платить далеко не маленькие деньги за услуги автомехаников.

Выполнение некоторых ремонтных работ с собственным автомобилем часто ограничивается банальным отсутствием нужного оборудования. Покупать гидравлический пресс не обязательно.

Вы можете своими руками собрать конструкцию.

Фото пресса для сайлентблоков, сделанного своими руками

Помимо выпрессовки и запрессовки автомобильных подшипников или сайлентблоков, собственный гидравлический пресс может выполнять широкий объем работ по ремонту, профилактике и обслуживанию автомобиля своими руками.

Вы можете использовать готовые чертежи пресса, либо адаптировать устройство под свои конкретные требования и поставленные задачи.

Прежде чем сделать гидравлический агрегат для замены сайлентблоков, остановитесь на основных характеристиках данного оборудования. При разработке устройства учитываются такие параметры:

• Размеры оборудования;
• Общая масса устройства;
• Показатели хода поршня пресса;
• Присутствие манометра (для создания контролируемого усилия или давления);
• Параметры станины гидравлического станка.

Есть множество вариантов исполнения конструкции пресса. Потому вам стоит подумать, какой гидравлический агрегат подойдет конкретно для вашего авто.

У некоторых в гараже стоит компактная машинка весом около 1 тонны. У других же может быть многотонный грузовик.

Сами понимаете, что простейший пресс с минимальными параметрами создаваемого усилия справиться с грузовиком не сможет.

Многие решают сделать устройство на основе простого бутылочного гидродомкрата со встроенным ручным насосом.

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

• Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
• Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

• Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
• Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
• Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
• Скомбинировать указанные выше варианты.

Станок для запрессовки подшипников своими руками — Металлы, оборудование, инструкции

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Пресс своими руками для гаража

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

https://www.youtube.com/watch?v=7Yf_ApwwJgs

Гидравлический пресс

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Как правило, рабочий цилиндр устанавливается в вертикальном положении. В некоторых ситуация его установка выполняется в горизонтальном положении.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения самодельного пресса

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Пресс позволит выполнить рихтовку, надежно склеить различные детали под давлением, выжать жидкость, согнуть металлическое изделие, спрессовать старые бутылки, картон, жестяные банки и прочие подобные материалы.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие.

Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Особенности конструкции самодельного пресса

Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.

Домкрат

Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

https://www..com/watch?v=7Yf_ApwwJgs

Существует 2 основных варианта сборки гаражного пресса, а именно:

• домкрат размещается на основании станины и осуществляет давление вверх;
• домкрат фиксируется ближе к верху станины, и давление подается вниз.

Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

Чаще всего собираются конструкции, предусматривающие установку домкрата на основании станины. Второй же вариант является более узкоспециализированным и применяется преимущественно в профессиональных слесарных мастерских.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат.

Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом.

Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

1. Аппарат для сварки и электроды.
2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
3. Электродрель.
4. Шуруповерт.
5. Уровень.
6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

1. Швеллер. Покупайте изделие не ниже №8.

   Швеллер

2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.

   Труба

3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Руководство по сборке пресса

В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательность работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

Первый шаг

Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

Чертеж

Второй шаг

Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

Третий этап

Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

Станок для запрессовки подшипников своими руками — Справочник металлиста

Во время работы в автомастерской нередко необходимо сделать работы по прессованию. Для этого потребуется специальное оборудование – гидравлический пресс. Его можно приобрести, либо сделать своими руками.

Актуальность изготовления гидравлического пресса

Заводской гидравлический пресс

Чаще всего это оборудование необходимо для монтажно-ремонтных работ. Некоторые компоненты подвески или ходовой части для проведения восстановительных работ следует правильно демонтировать.

Главной сложностью является стоимость гидравлического пресса. Несмотря на то, что в нем применяется принцип обыкновенного домкрата, цена оборудования может достигать нескольких сотен тысяч рублей. Нередко именно этот факт обуславливает желание сделать ручной пресс самостоятельно.

Основные преимущества эксплуатации самодельной конструкции, сделанной из ручного домкрата своими руками, заключаются в следующем:

• возможность адаптировать оборудования для конкретного вида работ. Это относится как техническим показателям, так и к эксплуатационным качествам;
• низкая себестоимость. Возможность применения подручных материалов существенным образом скажется на окончательной цене. Главное – правильно подобрать гидравлический домкрат, так как он является основным компонентом станка;
• ремонтопригодность. Это отражается на стоимости эксплуатации. Важно изначально сделать качественный пресс и выбрать правильную модель гидравлического домкрата.

Помимо традиционного демонтажа подшипников из ступицы автомобиля, оборудование может выполнять ряд полезных действий. В первую очередь это касается процесса контролируемой деформации стальных конструкций.

Одним из преимуществ модели, изготовленной своими руками, являются небольшие размеры. Станок может быть размещен в любой части автосервиса. Главное – обеспечить удобство для монтажа деталей, которые необходимо обрабатывать.

Конструкция гидравлического пресса

Самодельный гидравлический пресс

При выборе схемы оборудования необходимо ознакомиться с техническими бумагами заводских моделей. Это поможет составить оптимальный чертеж гидравлического станка. Взять необходимую информацию можно на сайтах производителей.

Одним из главных условий является устойчивость конструкции и возможность выдерживать большие нагрузки. Поэтому особое внимание необходимо уделить раме пресса. На ней будут располагаться основные компоненты.

Самая простая модель для автомастерской состоит из следующих элементов:

• несущая рама. Изготавливается из швеллеров и уголков. Рекомендуемая толщина стали – от 2 до 5 мм.
• гидравлический домкрат. Для выполнения стандартных работ подойдет модель с грузоподъемностью 12 т. Лучше всего применять обычные бутылочные модели;
• опорный стол. На нем будет располагаться деталь, подвергаемая обработке. Он должен состоять из двух швеллеров с расстоянием между ними. В нее будет опускаться шток домкрата;
• насадка. Она устанавливается на рабочий поршень. Предназначена для выпрессовки деталей с различным диаметром.

Это общая схема оборудования, изготавливаемого своими руками. Рекомендуется предварительно рассчитать на бумаге требуемые усилия нагрузки, возможно – выбрать насос для увеличения скорости работы.

Важно, чтобы опорные лапы пресса увеличивали устойчивость. Дополнительно можно установить регулировочные болты, с помощью которых выполняется калибровка положения оборудования и домкрата.

Изготовление гидравлического пресса своими руками

Небольшой самодельный пресс

Сначала следует подобрать инструменты и расходные материалы для изготовления гидравлического пресса своими руками. Для этого потребуется сварочный аппарат. Использование сварки аргоном не рекомендуется.

Предварительно составляется схема, на которой указываются все размеры пресса, его комплектующие. Это можно сделать на бумаге или в электронном виде. Для изготовления можно использовать любые подручные материалы. Но для того, чтобы пресс, сделанный своими руками прослужил долго, рекомендуется использовать такие комплектующие:

• швеллер 8. Из него изготавливается станина;
• уголок 50*50. Используется в качестве ребер жесткости. Также из него делают подвижную платформу для механической части, чтобы он мог менять свое положение относительно горизонтальной оси;
• болты для фиксации. В верхней части пресса лучше всего использовать два способа крепежа комплектующих — механический и с помощью сварки;
• домкрат. Рекомендуется установка самой простой модели бутылочного типа. Важно, чтобы ее грузоподъемность соответствовала расчетным параметрам;
• пружины. Они необходимы для возврата платформы в исходное состояние.

Изготовление пресса своими руками начинается с рамы. Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация.

Следующий этап работы – монтаж домкрата. Лучше всего подготовить отдельную платформу, на которой будет крепиться гидравлическое оборудование. Шток может располагаться как вверху, так и внизу.

Для удобства можно сделать подвижную платформу, установленную на верхнем горизонтальном швеллере. Важно установить домкрат правильным образом, чтобы его не заклинило при стравливании воздуха.

Опорный стол рекомендуется сделать с возможностью регулировки высоты. Для этого на вертикальных стойках высверливаются отверстия, в которые затем устанавливаются стальные фиксаторы — «пальцы».

Для большей сохранности стальную поверхность пресса для автомастерской нужно покрасить. Делать это нужно только после окончательного сбора всей конструкции. Испытания следует проводить поэтапно, постепенно увеличивая нагрузку на рабочую часть.

В видеоматериале показа пример гидравлического пресса, изготовленного своими руками.

Пример чертежей и моделей

Как сделать пресс для запресовки подшипников ступиц

Нередко у любителей что-то ремонтировать или мастерить возникает потребность в обработке деталей, узлов давлением (прессованием).

Незаменимым подспорьем в этом станет гидравлический пресс, своими руками сконструированный.

Гидравлический пресс представляет собой оборудование, предназначенное для обработки материалов, различных изделий давлением.

Устройство приводится в действие жидкостью, которая находится под высоким давлением. В основе работы пресса лежит закон Паскаля.

Самостоятельная замена ступичного подшипника

Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками.

Существует много видов подшипников (конические, сферические, роликовые, радиально-шариковые и т.д.), но принципиального значения для замены это не имеет.

Начинающим любителям ремонта своими руками будет интересно узнать принцип работы этой детали. Изделие состоит из наружного кольца, тела качения, сепаратора и внутреннего кольца.

Для смазывания внутренности заполнены пластичной смазкой.

Пресс из домкрата своими руками: чертежи и размеры

Многим автолюбителям знакома ситуация, когда нужно обработать различные детали автомобиля путём прессования. Но под рукой не оказывается нужного оборудования или инструмента. Под силу ли изготовить пресс своими руками? Какой материал использовать в работе? Часто возникают такие вопросы, ведь купить подобное устройство для обычного человека — дело проблемное.

Для чего нужен пресс



Гидравлическое прессовое устройство — агрегат, работающий на сжатие плотных предметов, изменение формы. Подобное устройство используется при переносе тяжестей, вытеснения жидкой формы вещества, входящей в состав чего-либо. Одним словом, это установка, обрабатывающая материалы давлением. Пресс — устройство многофункциональное, широко применяется в различных областях.

С помощью данного устройства можно собирать сено, изготовить изделие из бетона, превратить опилки в топливо, выжать яблочный сок. Прессовые установки делятся на различные типы, конструкция некоторых из них похожа, а иных — принципиально отличается.

Прессы в обычной жизни используются при процессах:

1. Выпрессовывание деталей из различных оболочек.
2. Уплотнение материалов.
3. Утилизация картонных и пластиковых изделий.
4. Уборка урожая.

Первая разновидность часто наблюдается в условиях гаражных мастерских. Но эта разновидность редко используется, стоит недёшево. Изготовить такую установку достаточно просто. Применяют гидравлический пресс своими руками для разнообразных деталей, которые не демонтируются вручную.

Аппарат для утрамбовки разнообразного бумажного, древесного сырья, поможет разобраться со старой макулатурой, которую возможно переработать в топливное сырьё. Это экономит расходную часть, отпадает необходимость в покупке угля, дров. А ещё позволяет избавиться от скопившего газетного хлама.

Отличное горючее получается из опилок при использовании пресса. Его можно использовать не только в домашнем отоплении, но и на природе. Преимущество опилок заключается в длительном горении, жаре и отсутствии дыма. Этими качествами наделены прессованные топливные брикеты.

С помощью подобного агрегата научились прессовать даже угольную крошку, свойства которой ничем не уступают настоящему углю.

,Большое подспорье прессовальные устройства оказывают сельскому хозяйству. Благодаря его функциональным способностям легко собрать оставшуюся на поле солому, кормовое сено. При этом солома скручивается в рулонные заготовки, которые удобно транспортировать и хранить.

Конструктивные особенности прессового оборудования

Конечно, проще было бы приобрести готовый гидравлический пресс, чем терять свободное время на самодельное конструирование и сборку агрегата. Но это при условии, что аппарат используется в сфере автоуслуг, и сможет окупить все затраты.

Для применения в бытовых условиях, при выполнении единичных функций, выгоднее сконструировать гидропресс своими руками. Надо предварительно разобраться в структурных особенностях элементов разных моделей, выяснить их различие и сходство.

Параметры устройства

Пресс гидравлический своими руками любого типа создаётся в соответствии с чертежами. Чтобы самодельное оборудование работало в условиях дома, достаточным станет усилие от 10 тонн. Эта величина зависит от того, для каких работ нужен пресс.

Основные параметры любого пресса:

• габаритные размеры;
• масса.

Давление в рабочем цилиндре установки создают при действии насоса. Этот прибор может существовать отдельно от конструкции или быть встроенным.

Сырьё и оснастка

Перед работой над конструированием гидравлического пресса своими руками, надо приготовить аппарат для сварки, болгарку и электроды. В гараже у водителя найдётся обычный домкрат, он для установки будет выполнять функцию силового агрегата. Обязательно приобрести оттягивающие пружины, которые будут возвращать механизм в исходное положение.

Используемый металл, количество и размеры указываются в чертёжной схеме. Из металлических элементов применяется швеллер, трубы, уголки. Если на раму надо наложить настил, то для него используют лист стального металла, который выравнивает поверхность. Для рёбер жёсткости применяют полосу из стального металла.

В конструкции прессовых установок имеются два разных по диаметру гидроцилиндра. В поршень заливается вода или техническое масло.

Жидкость, находящаяся в меньшем цилиндре, под давлением поступает по трубопроводу в большой цилиндр. В нём создаётся усилие, которое через инструмент передаётся детали.

Обязательным элементом конструкции служит упор, удерживающий заготовку, и не позволяющий её смещаться под действием поршня.

Пресс работает в горизонтальной и вертикальной плоскостях, наиболее приемлем второй тип.



Пресс из домкрата

Самодельное оборудование, по всем характеристикам, не уступает заводскому. Чтобы выдавить сайлентблок, и поставить другую деталь, нужно всего лишь иметь такой станок. Реально создать конструкцию, которую можно приспособить в определённом месте, например, гаражном помещении.

Можно создать пресс своими руками, используя домкрат. Разработаны схематические чертежи, позволяющие сделать гидравлический пресс своими руками из домкрата. За главный элемент будущего аппарата используют домкрат бутылочного типа с встроенным насосом.

При изготовлении прессового оборудование нужно помнить о том, что опорная платформа должна быть надёжной и устойчивой.

Технологический процесс состоит из основных моментов:

• Составление чертежа.
• Проектирование станины.
• Выбор домкрата.

Чертёж разрабатывают с учётом всех требований и норм. После его составления необходимо найти или приобрести инструменты, комплектующие детали и выбрать материал.

И только после этого можно перейти к самому процессу конструирования пресса:

1. Металл порезать по размерам, соответствующим чертёжным.
2. Просверлить предусмотренные отверстия в некоторых деталях.
3. Из кусков трубы квадратного профиля сечения сварить основание качественными швами.
4. Сверху приварить пластину из металла.
5. Изготавливают специальную металлоконструкцию для рамы. Из неё, приваренной к основанию, получают станину.
6. Делают перемещающийся стол. Трубу помещают между стойками, по боковым сторонам прикрепляют полосы и стягивают конструкцию болтами.
7. Упор делают подобным образом, лишь в полосах высверливают отверстия, чтобы фиксировать его на определённой высоте. Упор делается съёмным и регулируемым. Перемещаясь при помощи направляющих, он давит на обрабатываемую заготовку.
8. На нижней поверхности опоры приваривается труба длиной 10 миллиметров. Диаметр её такой, чтобы можно было вставить верхний конец штока..
9. Крепятся пружины между платформой и упором.
10. Установка домкрата: упор, с помощью приспособлений оттягивают, домкрат вставляют между платформой и упором. Конструкция прикручивается метизами или приваривается сваркой к подвижному упору. Первый вариант удобен, поскольку позволяет при необходимости снять домкрат из самодельного устройства и использовать его в другом процессе.

Разновидности оборудования

Изготовить самостоятельно пресс из домкрата своими руками можно, умея работать руками и владея определёнными знаниями. Соблюдая правила и рекомендации, появится прекрасный многофункциональный агрегат, выполняющий работу, которая ранее осуществлялась профессиональными мастерами.

Для скручивания сена

Установка делается из древесины, очень пригодна в сельском хозяйстве. Прессованная солома экономит площадь для хранения. Конструкция представляет собой деревянную коробку, с одной стороны, имеется люк с засовом, а с другой — платформа с рычагом, регулирующим прессование соломы. Этот простейший вид не требует составление чертежей, конструкция его понятна.

Пресс для мотоблока отличается от указанного выше только отличием рычага. Опрессовка происходит через электропривод с тросом. Вариант номер два — механизированный аналог первого.

Настольный ручной

Установка выглядит в виде рамы, сваренной из железа и усиленной рёбрами для жёсткости. Такая модель делается подобно описанной выше с использованием домкрата. Помещая заготовку в нижнюю часть рамы, вращая ручку домкрата, выдавить среднюю часть.

Пресс можно делать настольным или напольным, если обработке подвергаются детали больших размеров. И домкрат понадобится мощнее.

Пресс валковый

Иногда приходится раскатывать стальную проволоку или уменьшить толщину металлической пластины. Принцип работы такого оборудования похож на действие старых стиральных машин, у которых отжим белья происходит вручную. Пропуская вещи между двух вращающихся валиков, удаляется лишняя жидкость из белья. Рукоятка вращает валики в направлении навстречу друг другу.

Также работает и механический валковый пресс. Разница в регулировке расстояния между валами. И в данном устройстве имеется редуктор. Подобное оборудование изготавливается с ручным, механическим и электрическим приводом, в котором двигатель работает вместо рукоятки.

Прессуем изделия из бетона

Чтобы упрочнить шлакоблок или другое изделие, используется пресс с вибрацией. В форму устройства закладывают смесь цемента и песка, пресс прижимает заготовку, и включается режим вибрации. При этом удаляется лишний воздух, изделие становится прочнее.

Своими руками сделать такой пресс реально. Понадобится некоторое время, затраченные усилия и знания. Этот агрегат применяют при изготовлении тротуарной плитки. Домашние «кулибины» предпочитают сделать вибростол.

Гидравлика

Распространенный вид устройств подобного типа – это гидравлический пресс с наличием электроприводом. Принцип действия его неоднозначный, его нельзя назвать простым или сложным. Масло проходит через насос, и попадает в цилиндр. Насос приводит в действие электромотор. Создается высокое давление, выталкивающее поршень.

Привод может быть без участия электродвигателя и насоса, например, механическим.

Обработка фруктов и ягод

Задача, интересующая большое количество людей, имеющих дачи и земельные участки — переработка плодов. В её осуществлении тоже поможет пресс для отжима сока. С его помощью фрукты и ягоды быстро и без значительных усилий превращаются в питательные соки, богатые витаминами.

По простой конструкции и относительно недорогой себестоимости наибольшее распространение получил ручной механический пресс. Основным компонентом его является корзинка для закладки измельчённых фруктов и ягод.

Принцип действия такого устройства заключается в следующем: вращающаяся ручка приводит в движение винтовой механизм оборудования. За счёт этого создаётся необходимое давление, и опускается поршень.

Корзину можно сделать из нержавеющей стали или деревянного сырья. При использовании древесины, конструкция корзины выглядит как решётка с дренажом, составленная из 2-х элементов, которые соединяются между собой металлическими обручами.

Модернизированной версией ручного пресса служит гидравлическая модель. В ней используют дренажные рамки, сделанные из деревьев твёрдых пород.

Подготовленное сырьё помещают в мешочки из ткани и укладывают между ними. Гидравлическим домкратом сила давит на рамки, и появляется сок. Применяя такое оборудование, можно отжать плоды максимально. Мешочки для мезги сшивают из прочных тканей. Чтобы они не разорвались под действием высокого давления. Обычно применяют мешковину, хлопок, лён.

Действие пневматического устройства отличается от предыдущего давлением сжатого воздуха от компрессора.

Рекомендации новичкам



Чтобы работа по конструированию нового пресса не испугала начинающего мастера, нужно чётко придерживаться таких рекомендаций:

• Чертежи составляются в развёрнутом виде, со всеми нанесёнными элементами и указанными размерами.
• Рама, изготовленная под пресс должна соответствовать своим чертёжным размерам.
• Рама изготавливается из прочного металла, сварочные швы соответствуют требованиям сварки. В случае болтовых соединений, детали хорошо стянуть.
• Домкрат должен быть съёмным.
• Избегать перекоса во время работы пресса.

Профессиональные мастера предпочитают сборку рамы делать сварной, но с высоким качеством швов. Нужно найти профессионального сварщика, или скрепить с помощью метизов.

Сделать самостоятельно пресс, применяя подручные предметы и материалы, сможет каждый мужчина, даже не имеющий опыта подобной работы. Применяя знания, пользуясь рекомендациями специалистов, будет создано оборудование, необходимое в быту, и облегчающее труд в любой момент.
