Как выполняется вальцовка труб – варианты и способы

Что такое процесс вальцовки

Производство трубной продукции

Процесс развальцовки

Завальцовка

Профилирование трубной продукции

Трубогибы

Вальцовкой труб или вальцеванием принято называть процесс, результатом которого является деформация металлических изделий в разных направлениях. С помощью данного действия выполняют сгиб такого материала как металла. В промышленных условиях вальцовку обычно осуществляют при помощи ковочных вальцов.

Что такое процесс вальцовки

Чтобы разобраться с тем, что такое вальцовка труб, следует ознакомиться со всеми операциями, производимыми с трубной продукцией, которые подразумевают применение данной технологии:

1. Заготовки, имеющие круглую или плоскую форму, превращаются в изделия, называемые трубами.
2. Диаметр конца трубки увеличивают для того, чтобы произвести стыковку между нею и другой деталью или отрезком магистрали.
3. Конец изделия подвергают обжиму, чтобы обеспечить герметичность места стыка, а также для уменьшения размера внешнего диаметра или для прочих целей.
4. Производят профилирование труб – превращают их в прямоугольную, овальную или квадратную трубную продукцию.
5. Загибают изделия относительно большого радиуса.

Производство трубной продукции

Благодаря вальцовке труб можно получить изделия:

• электросварные;
• бесшовные.

В первом случае из плоских листов, которые называют штрипсами, формируют заготовки круглой формы. После этого их сваривают с помощью индукционных токов и отправляют в вальцы. Когда происходит вальцовка трубок, будущие изделия после выравнивания становятся идеально круглыми в сечении и их потом калибруют относительно диаметра.

При производстве бесшовных труб основной технологической операцией является вальцевание. Их изготавливают из круглых заготовок, получаемых в результате литья или прессования разогретого металла.

Начиная с момента попадания заготовки на стан, она подвергается обработке несколькими вальцами: ее вытягивают и утончают, далее у нее формируют стенки требуемой толщины.

В соответствии с величиной температуры, при которой из заготовок формируют изделия, трубы бывают горяче-, тепло- или холоднодеформированными.

Процесс развальцовки

Данную операцию можно выполнить при помощи ручного инструмента. Технология развальцовки труб не нуждается в обязательном использовании вальцов, хотя при желании их можно задействовать.

В качестве примера использования развальцованных труб в быту можно назвать их применение при сборке медного трубопровода.

Чтобы соединить вместе два участка, нужно конец одного изделия вставить в гильзу другого, а получившийся между ними просвет запаять.

Но дело в том, что трубы, имеющиеся в продаже, реализуют без гильз, с абсолютно гладкой поверхностью. Поэтому и требуется развальцевать конец изделия.

Простейшее приспособление для выполнения ручной вальцовки — это фиксатор, подходящий под разные диаметры, и конус, который ввинчивают в торец труб и тем самым расширяют их.

Существует еще один способ, позволяющий формировать гильзу – это использование экстендера, растягивающего изделие за одно действие. Его устройство аналогично патрону дрели, но его лапки не сжимают, а напротив, расширяют трубы. В движение экстендер приводят рычагом с большим плечом, что позволяет приложить повышенное усилие на расширительную головку сменного типа.

Кроме этого используют оборудование для вальцовки труб — вальцы. В них валик, перемещаясь по внутренней поверхности изделий, постепенно с каждым оборотом расширяет их конец.

Результат получается лучшим, чем при применении ручных приспособлений. Дело в том, что конус создает небольшое расширение, а не полноценную гильзу, а экстендер в процессе использования формирует стенки, имеющие разную толщину. Но в тоже время вальцы стоят дороже.

Специалисты рекомендуют задействовать ручной инструмент в тех случаях, когда трубная продукция сделана из мягких металлов. Например, когда выполняется вальцовка алюминиевых труб или изделий из меди (прочитайте: «Как выполнить вальцовку для медных труб – теория и практика от опытного мастера»).

Иногда возникает необходимость развальцевать тонкостенные стальные трубы, несмотря на то, что использование их при прокладке водопроводных магистралей нельзя назвать хорошей идеей, вне зависимости от способа сварки – с гильзами или встык. Срок службы таких изделий на холодной воде составляет около 5 лет, после чего начинаются коррозийные процессы.

Завальцовка

Вальцовка труб

Вальцовка, она же вальцевание, – важная технологическая операция, нужным образом (а именно – пластически и радиально) деформирующая трубы, придавая их поперечному сечению заданную форму профиля (его сечение).

Получить коммерческое предложение

Процедура вальцовки труб

В промышленности вальцовка труб осуществляется посредством использования особых станков, которые за счет специальных приспособлений и систем, называемых валками (выполнены из сортов сплавов высокой прочности), пластично модифицируют трубы в поперечном сечении, меняя его форму и диаметр (размеры).

На Новомосковском ЗМК применяют станки, оборудованные одним, двумя, тремя, четырьмя валками различных типов (модификаций). Требуемый радиус изгиба и/или его угол обеспечивается валками соответствующих габаритов и параметров, например:

• Т – предназначены для обработки профиля круглого сечения диаметром от 5,6 до 12,5 мм;
• СТ – с помощью такого валка на ограниченную глубину обрабатывается профиль диаметра (внутреннего) от 6 до 11 мм;
• 5Р – для профиля с тонкими стенками и др.

Как происходит вальцовка труб

Вальцевание давно уже стало классикой обработки листов и длинномерных изделий круглого сечения.

Данная технологическая операция на Новомосковском ЗМК отработана до мелочей, благодаря чему отвечает высоким стандартам качества и гарантирует долгий срок службы прошедших вальцевание изделий.

Заводская вальцовка трубы технически допустима для всех видов материалов, из которых они изготавливаются. Это:

• некоторые марки нержавеющей стали;
• углеродистые сорта стали;
• цветные металлы – медь, алюминий и т. д.;
• сталь, подвергнутая оцинковке;
• сплавы.

Опытные специалисты Новомосковского ЗМК выполняют не только вальцовку труб различных модификаций, но и сопутствующие данному технологическому процессу операции, связанные с обработкой концов труб, такие как:

• развальцовка, представляющая собой надежное закрепление труб из разных материалов посредством вальцов или иных приспособлений и механизмов (например, современный токарный станок);
• завальцовка, представляющая изменение первоначального диаметра изделия с круглым сечением.

Особенности вальцовки на Новомосковском ЗМК

Новомосковский ЗМК располагает опытными кадрами, регулярно повышающими свой квалификационный уровень, и необходимым техническим оснащением, отвечающим строгим европейским стандартам.

Благодаря современным технологическим процессам и работе опытных мастеров каждый вид работ, связанных с гибкой труб из любых пластичных материалов, осуществляется оперативно и качественно.

Любая технологическая операция выполняется в полном соответствии со всеми требованиями, предусмотренными для конкретного вида технологического процесса, с обязательным прохождением подготовительной стадии.

Стоимость вальцовки труб

Вальцовка алюминиевых труб — Справочник металлиста

Специалистам часто приходится изменять как конфигурацию, так и другие геометрические параметры трубопроката для решения различных задач.

Чаще всего для изменения формы и размеров трубного изделия используется такая технологическая операция, как развальцовка.

Следует иметь в виду, что данная операция в корне отличается от той, которую называют вальцовкой, причем различия эти существенны.

Концы этих медных труб развальцованы: расширены до определенной формы и подготовлены для соединения

Развальцовка и вальцовка

Прежде всего, следует понимать, что развальцовка труб не может называться вальцовкой, так как суть у этих технологических операций совершенно разная.

• Вальцовка, для выполнения которой используется специальный вальцеватель (станок, оснащенный рабочими валками), – это технологическая операция, в процессе которой осуществляется деформирование листового проката или металлической трубы в радиальном направлении. При помощи такой операции, в частности, из листового металла формируют изделия цилиндрической или конической формы, а также изготавливают из круглого трубопроката изделия с другой формой поперечного сечения.
• Инструмент для развальцовки не содержит в своей конструкции рабочих валков, а суть самой процедуры заключается в том, что пластической деформации подвергается только конец трубы, при этом его внутренний и наружный диаметры увеличиваются до требуемых параметров. Необходимость в выполнении такой операции чаще всего возникает в тех случаях, когда два отрезка трубы требуется надежно соединить между собой.

Разновидности развальцовки трубок

Чтобы получить надежное и герметичное соединение двух труб, используют различные методы – пайку, применение накидных муфт и других фитинговых элементов и т.д. В некоторых из таких случаев (в частности, при пайке и использовании накидных муфт) концы трубных изделий необходимо расширить. Для выполнения этой процедуры и требуется развальцовщик.

Многие домашние мастера под развальцовкой подразумевают и другие технологические операции, целью которых также является пластическая деформация отдельного участка трубного изделия. Сюда можно отнести, например, завальцовку и гибку.

• Завальцовка – процедура, подразумевающая не расширение, а сужение края трубы. При этом используется метод простого обжатия, для чего применяют обычные клещи или миниатюрные вальцы. Необходимость в выполнении такой операции возникает в тех случаях, когда на конце трубы надо нарезать резьбу, используя для этого ручной инструмент.
• Гибка – технологическая операция, для выполнения которой используются специальные устройства с рабочими вальцами и которую часто также называют развальцовкой, хотя это в корне неправильно. Целью гибки, которой могут подвергаться как мягкие медные трубки, так и трубопрокат из стали и других металлов, является не расширение, а изгиб отдельной части изделия под требуемым углом.

Таким образом, под вальцовкой и развальцовкой следует понимать совершенно разные технологические операции.

Развальцовка трубок в процессе установки кондиционера

Как развальцевать трубу

Задаваясь вопросом о том, как развальцевать трубу, следует иметь в виду, что подвергаться такой процедуре могут только изделия, изготовленные из достаточно пластичного материала. Сюда, в частности, можно отнести мягкие трубки из меди и алюминиевых сплавов, а также из отдельных марок нержавейки.

Для выполнения такой технологической операции может быть использован как серийно изготовленный развальцовщик, так и самодельное устройство. Между тем развальцовка стальных труб большого диаметра или изделий, изготовленных из другого металла, должна выполняться с применением профессионального оборудования.

Приспособление для развальцовки труб

Как же развальцовывать трубы в домашних условиях? Развальцовке в таких ситуациях чаще всего подвергаются трубки из меди и других мягких металлов, но вне зависимости от материала изготовления изделий такая технологическая операция выполняется в следующей последовательности:

1. Конец трубы тщательно зачищают, с его поверхности удаляют заусеницы.
2. Затем на него устанавливают специальную муфту и помещают в приспособление для развальцовки.
3. Если для выполнения развальцовки используется развальцовщик ручного типа, то процесс ее выполнения выглядит следующим образом: при завинчивании винта конус развальцовывающего устройства, оказывая механическое воздействие на внутреннюю поверхность трубы, деформирует ее.
4. После того как конец трубки принимает воронкообразную форму с углом скоса, равным примерно 45°, приспособление для развальцовки снимают.
5. Разъемную муфту, которая предварительно была надета на трубку, перемещают к ее торцу и закручивают гайку.

В том случае, если развальцовщик применяется для подготовки трубок к пайке, резьбовая разъемная муфта не используется.

Инструменты и приспособления

Для развальцовки трубок в зависимости от материала их изготовления могут быть использованы различные приспособления. Если необходим развальцовщик для обработки трубок из меди, то для этого вполне подойдет и самодельное устройство для развальцовки трубок.

В случае развальцовки медных трубок своими руками требуется не столько сила воздействия, сколько аккуратность. Формируемая при выполнении такой процедуры воронка на конце медной трубы должна быть без дефектов, перекосов и сколов.

Разновидности ручных приспособлений для развальцовки

Для выполнения развальцовки может использоваться и изготовленный своими руками инструмент. Перечислим приспособления, требующиеся в таких случаях чаще всего:

• устройство, конструкция которого состоит из двух частей – фиксатора, которым обеспечивается удерживание трубки определенного диаметра, а также конуса, соединенного с винтом (фиксатор представляет собой металлическую пластину, в которой выполнены отверстия различного диаметра);
• экстендер – это устройство рычажного типа, рабочим органом которого является регулируемая расширительная головка для обработки труб различного диаметра (разводные лапки такого устройства, которое фиксируется в определенном положении, воздействуют на внутренние стенки трубы, растягивая их).

Чертеж самодельного приспособления для развальцовки трубок (нажмите для увеличения)

Ручное приспособление для развальцовки следует использовать максимально аккуратно, в противном случае у обрабатываемой трубы могут сформироваться стенки различной толщины.

Профессиональное приспособление для развальцовки – это устройство, оснащенное электрическим приводом. Рабочая головка такого устройства, выполненная в форме конуса, прокатывается по внутренней поверхности трубы, пока изделие не приобретет требуемую форму и не достигнет заданных геометрических параметров.

При использовании таких устройств для развальцовки удается добиться более высокой равномерности толщины стенок и симметричности геометрических параметров трубных изделий.

Как выполняется вальцовка труб – варианты и способы

Что такое процесс вальцовки

Производство трубной продукции

Процесс развальцовки

Завальцовка

Профилирование трубной продукции

Трубогибы

Вальцовкой труб или вальцеванием принято называть процесс, результатом которого является деформация металлических изделий в разных направлениях. С помощью данного действия выполняют сгиб такого материала как металла. В промышленных условиях вальцовку обычно осуществляют при помощи ковочных вальцов.

Развальцовка трубы теплообменного оборудования

Обзор процесса развальцовки труб: вальцовки и реверсивные вальцовочные машины для ремонта теплообменников, секреты и особенности процесса вальцевания труб.

Перед тем как рассмотреть процесс развальцовки труб, обратим внимание на определение слова. Понятие «вальцовка труб» означает одновременно две вещи:

1. Операцию по деформированию труб (сгибание труб).
2. Радиальную деформацию трубы (увеличение диаметра трубы) для получения герметичного соединения внешних стенок трубы и трубной решетки. Процесс применяется в основном при ремонте теплообменного оборудования (котлы, бойлеры, теплообменники колонного и емкостного типа, испарители, конденсаторы, подогреватели, охладители). Именно об этом процессе мы и будем говорить в статье.

1 Вальцевание труб: особенности процесса?

В некоторых ситуациях при создании герметичных соединений трубопроводов невозможно применить сварное или резьбовое соединение. Вальцовка труб в таких случаях является практически единственным эффективным способом обеспечить оптимальную сцепку частей теплообменной системы.

Наиболее распространен метод вальцевания при изготовлении теплообменного оборудования. С его помощью создается эффективное соединение трубы с трубными решетками.

2 Специфика вальцовки труб: 3 закона профессионала

Технология вальцевания обеспечивает надежную сцепку частей трубопровода: трубы и трубной решетки. Однако, для достижения максимального результата необходимо следовать определенным требованиям обработки и соблюдать правила вальцевания:

1.      Вальцевание допустимо производить только с трубами из металлов: черная и нержавеющая сталь, оцинковка, алюминий и другие.

2.      Для точного подбора инструмента вальцевания нужны 2 показателя: диаметр трубы, подлежащей вальцовки, и толщина его стенок;

4.      Каждый диаметр вальцевания должен выполняться оборудованием определенной серии.

Многолетний опыт работы специалистов нашей компании показывает, что все этапы вальцовки должны выполнять квалифицированные специалисты. От уровня подготовки работника зависит до 30% надежности соединения.

3 5 этапов процесса вальцевания трубы

Суть процесса вальцовки – подгон концов двух помещенных друг в друга частей трубопровода по диаметру до полной герметизации.

Весь процесс вальцевания мы разделяем на несколько этапов:

1.      Установка трубы в трубную решетку. При этом образуется зазор.

2.      Расширение диаметра внутренней трубы при помощи специальных инструментов — вальцовок и вальцовочных машин.

4.      Развальцовка — увеличиваясь в диаметре, внешняя поверхность оказывает давление на отверстие барабана трубы, отчего он начинает также деформироваться. После завершения работ по вальцеванию стенки барабана начинают активно давить на трубу, поэтому соединение становится полностью герметичным.

4 Подводные камни вальцевания

При проведении вальцовочных работ возникают различные производственные риски. Так, например, если затянуть процесс вальцовки, то деформация материала барабана превысит допустимые нормы.

В такой ситуации произойдет чрезмерное расширение трубы, а прочность и надежность ее стенок значительно снизится. Как следствие – снижение уровня герметизации соединения.

Недостаточный уровень вальцевания также пагубно скажется на конечном результате.

Чтобы избежать подобных промахов в работе, специалист должен четко знать и учитывать специфику вальцовок различных серий. Применять их необходимо только в соответствии с предназначением.  При этом объект вальцевания должен быть обработан криогеном. Это позволит увеличить прочность трубы, снизить уровень истирания и увеличить срок службы конструкции.

КСТАТИ. Мы рекомендуем приобретать специальные реверсивные вальцовочные машины с автоматическим контролем крутящего момента. Отрегулируйте реверс, протестировав машину на одной из трубок теплообменника, зафиксируйте его и спокойно проводите развальцовку остальных трубок без опасности чрезмерной или недостаточной деформации

Узнайте больше об особенностях процесса вальцевания труб теплообменного оборудования у специалистов нашей компании.

Для этого позвоните по бесплатному по России номеру телефона, напишите письмо на электронную почту или обратитесь через онлайн-консультант портала.

Наши сотрудники обязательно ответят на любые Ваши вопросы о вальцевании труб, а также помогут подобрать оборудование нужной серии.

Вальцовки серии Т с фиксированной глубиной вальцевания

Посмотреть

Вальцовки серии Р с регулируемой глубиной вальцевания

Посмотреть

Развальцовка труб: тонкости технологии и основные инструменты

Специалистам часто приходится изменять как конфигурацию, так и другие геометрические параметры трубопроката для решения различных задач.

Чаще всего для изменения формы и размеров трубного изделия используется такая технологическая операция, как развальцовка.

Следует иметь в виду, что данная операция в корне отличается от той, которую называют вальцовкой, причем различия эти существенны.

Концы этих медных труб развальцованы: расширены до определенной формы и подготовлены для соединения

Как развальцевать алюминиевую трубу?

Скрепленные с разными деталями или между собой трубы не должны протекать. С этой целью соприкасающиеся края деформируют. Технология называется вальцеванием – увеличение края трубы под углом. Это деформирование участка детали. Расскажем, как самостоятельно развальцевать медную трубку.

Трубки с раструбом

Особенности вальцевания в зависимости от технологических процессов скрепления труб

Какой вариант развальцовки выбрать зависит от способа скрепления медных трубок друг с другом или с деталями конструкции:

1. Если планируется сварка, отверстие увеличивают до необходимого размера. Внутренний диаметр трубы должен превысить внешний диаметр соединяемого элемента на 0,1 – 0,2 мм. Зазор между ними заполняют оловом или другим припоем. Это обеспечит надежную изоляцию.
2. Если элементы сцепляются муфтой, отверстие не только увеличивают, но и делают раструб под наклоном 45º. Увеличившаяся площадь контакта повысит надежность соединения.

Этапы вальцевания одинаковые, независимо от технологии скрепления элементов.

Алгоритм действий

Как сделать вальцовку медных трубок своими руками? Осуществлять действия необходимо в следующей последовательности:

Прибор, разрезающий трубки

Трубу надо перпендикулярно отрезать, кромка должна быть ровной.

1. Наружную зону среза и его края важно тщательно зачистить. Если при резке произошла деформация, необходимо восстановить форму трубы.
2. Следующий шаг – крепление элемента в матрице специального инструмента для увеличения диаметра или тисках. 5 мм конца детали необходимо оставить свободными. Если предполагается фитинговое крепление, перед фиксацией на элемент устанавливают обжимную гайку.
3. В отверстии необходимо разместить подходящего размера расширительный конус и вкрутить его. После такого действия медный материал растянется, а торец детали постепенно станет принимать форму конуса.
4. Следующий шаг – удаление расширителя и снятие обрабатываемого элемента с держателя.

Далее следует провести осмотр полученного раструба. Если остались неровности, царапины, микросколы, их необходимо зачистить. После развальцовки трубки надо подождать, пока она не остынет до комнатной температуры и только тогда начинать скрепление.

Важно! Иногда после развальцовки на обработанной зоне трубки появляются трещины, кромки скошены по отношению к оси. Тогда обработанный край придется обрезать и начать все сначала.

Устройства и приборы

Чтобы сделать развальцовку в домашних условиях надо подготовить инструменты. увеличить край медной трубки доступно человеку без опыта вручную, натянув его на коническую болванку.

Минус такого способа обработки: получить раструб с заданными размерами будет сложно, потому что мастер прикладывает неравномерное усилие. Такая развальцовка искривляет деталь.

Изъяна можно избежать, используя специальные инструменты.

Строительный рынок предлагает расширяющие диаметр изделий из меди приспособления с ручным или электрическим приводом. Электроинструменты используют для развальцовывания трубопровода и для других целей.

Например, изгиба под нужным углом. Все приборы действуют по принципу пластической деформации, что обеспечивает сохранение внутренним поверхностям трубы гладкости в процессе расширения диаметра изделия.

Комплект инструментов для развальцовки

Шаблон

Это простейший аппарат – болванка в форме конуса. Изготавливается из любого металлического сплава, который тверже меди. Главное преимущество шаблона – небольшая цена. Кроме того, он легок в применении. Но такой способ увеличения диаметра изделия нередко сопровождается разрывами стенок.

Эспандер

Это ручной прибор, в котором увеличение диаметра медных труб происходит в результате применения силы. Устройство состоит из 2 рычагов и раздвижного конуса, на который насаживается обрабатываемый элемент.

При надавливании на ручки эспандера, элементы расширителя расходятся в разные стороны, медное изделие растягивается. Это недорогое устройство не гарантирует качественного результата.

При его использовании невозможно контролировать толщину трубы, на более тонких зонах могут возникнуть порывы.

https://www..com/watch?v=T2Dq_cX1fGk

Эспандер

Конусный развальцовщик

Представляет собой простейший набор: матрица и развальцовщик. Первый из 2-х элементов представляет собой пластину с округлыми прорезями размерами стандартных сечений труб. Развальцовщик состоит из нижеперечисленных элементов:

• корпуса;
• расширителя;
• ходового винта.

Когда ходовой винт начинает вращаться, расширитель ввинчивается в отверстие изделия и создает раструб.

Механический и электрический инструмент

Механическое устройство аналогично конусному, только его рабочим элементом является набор вальцов. Они действуют не растягивая, а равномерно раскатывая стенки труб.

Указанная технология обеспечивает одинаковую толщину материала на всем обработанном участке.

Благодаря этому внутренние поверхности трубы в процессе раскатывания остаются гладкими, а раструб получается аккуратный и симметричный.

Электрический аппарат отличается от механического наличием электропривода. Он значительно сокращает время выполнения процесса и не требует прикладывать усилие.

Развальцовщик, работающий от электросети

Важно! Мастеру, стоящему перед выбором инструмента для вальцевания, необходимо определить его необходимость. Для ремонта достаточно простого прибора с простейшим комплектом насадок. Специалисту, прокладывающему и ремонтирующему трубопроводы, целесообразно купить профессиональный набор.

Полезные советы по выполнению процесса

От того, насколько качественно проведена работа, зависит герметичность, надежность крепления. Чтобы сделать развальцовку самостоятельно и получить хороший результат, нужен опыт. При отсутствии навыков, прежде чем осуществлять монтаж медного трубопровода, целесообразно предварительно поупражняться на трубах разного диаметра.

Чтобы развальцовка была качественной, выполнять ее следует в соответствии с рекомендациями:

• Перед началом технологического процесса необходимо визуальным способом выявить наличие заусенец, неровностей на изделии. Следует удалить грязь с внутренней и внешней поверхности трубки. Развальцовку делают только на изделиях с круглым сечением.
• Внешнюю поверхность медной детали перед началом технологического процесса следует тщательно обработать щеткой, удалить пыль, мусор.

Чистка абразивной губкой

• Важно жестко закрепить изделие в держателе. Если к этому отнестись халатно, трубка будет скользить в матрице, что не позволит сделать качественную обработку.
• Если края медного элемента расширяются вручную, конус недопустимо вдавливать. Болванку следует аккуратно вкручивать в отверстие. Тогда усилие будет равномерно распределено и удастся избежать разрывов стенки изделия.
• В процессе работы важно следить, чтобы раструб не перекосило относительно осевой. Если это случится, соединение не обеспечит полную изоляцию, высокую износостойкость.
• При установке элемента в матрицу вальцовочного прибора важно подбирать размер отверстия, соответствующий диаметру медной трубки.

При правильной развальцовке получится качественный раструб для прочного герметичного соединения.

Развальцовка медных трубок в домашних условиях

Подогнать диаметры труб при их соединении – задача непростая. То заготовки нужного размера нет, то толщина стенок на разных участках детали отличается.

Но необходимость в работе с диаметрами изделий возникает не только в промышленности, расширение конструкций для герметичного крепления бытовых коммуникаций также требуется часто.

Узнаем, что такое развальцовка медных трубок своими руками, зачем её проводят и как нужно действовать, чтобы получить хороший результат.

Суть процесса

Радиальная деформация или развальцовка медных труб в отверстии специального аппарата необходима для создания прочного сцепления элементов конструкции, например, трубы с трубной решеткой. Таким способом закрепляют детали в конденсаторах, котлах, маслоохладителях, парогенераторах и других теплообменных аппаратах.

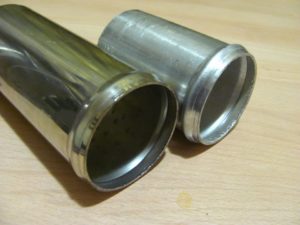

Так выглядит развальцованная труба

Этапы развальцовки труб

Манипуляции проводятся в три этапа:

1. Подбирается требуемый зазор между деталью и трубной решеткой.
2. Проводится деформация обоих элементов.
3. Снимается давление (нагрузка) с внешней поверхности деформируемой заготовки.

В процессе развальцовки медных трубок металл размягчается, растягивается (переходит в состояние пластического деформирования), а материал трубной решетки – в состояние упругой деформации. Чтобы манипуляции увенчались успехом, материал решетки должен быть тверже меди.

https://www..com/watch?v=x_zyU_i0MyM

По окончанию процесса развальцовки решетка «обхватывает» отрезок трубы. Получаем прессовое соединение, прочность которого обеспечивается за счет контактного давления поверхности детали и отверстия решетки.

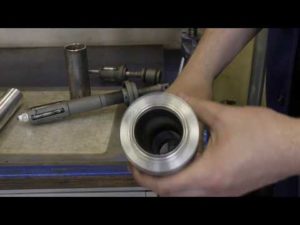

Качественно проведенное растяжение позволит добиться максимальной герметичности соединения

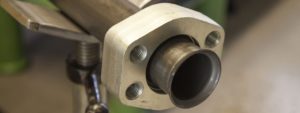

Для комбинированных соединений используют сварку

Изменить диаметр деталей может понадобиться в следующих случаях:

1. Если штампованное (литое) изделие нужной формы невозможно приобрести в готовом виде (не производится или его нет в наличии).
2. Требуется филигранная подгонка угла изгиба, размера трубки или её диаметра по внутреннему сечению.
