Как сделать фрезер из дрели своими руками?

Как сделать фрезер из дрели своими руками? Многие задаются этим вопросом. Это приспособление очень удобное и поможет решить множество технологических задач. Однако приобрести такое устройство может далеко не каждый хозяин, так как стоимость достаточно высока. Именно поэтому многие прибегают к изготовлению самодельного оборудования.

Общее описание фрезера

Стоит сказать о том, что фрезер из дрели будет незаменимым помощником при выполнении таких задач, как, например, строительные или же ремонтные работы, изготовление самых разнообразных изделий из дерева и других операций. Такой аппарат будет незаменимым помощником при необходимости нанести сложный узор на уже готовую конструкцию из того же дерева.

Используя фрезер, который имеет необходимый рабочий инструмент, можно не только успешно проводить операцию фрезеровки изделий из древесины, но и успешно обрабатывать уже готовые товары. Инструмент будет отличным помощником, если необходимо сформировать кромки на конструкции.

Ручное устройство

Случается так, что места для крупногабаритного станка не получается найти. В таких ситуациях на выручку приходит ручной фрезер из дрели.

Изготовить его может практически каждый, кто готов потратить несколько часов на изучение чертежа и ознакомление с материалами, а потом выделить время на сборку. Однако тут необходимо понимать, что самодельная модель не способна заменить серийную на 100 %.

Тут есть одно существенное отличие. Фрезер из дрели подразумевает использование обычного электрического устройства, патрон которого может развить скорость максимум до 3000 об/мин. Заводские модели станков способны набирать скорость до 30 000 об/мин, разница очевидна.

Наиболее простая модель в плане сборки — это вертикальный фрезер по дереву из дрели. Своими руками его изготовить возможно. Его использование поможет решить большинство бытовых задач. Для того чтобы успешно собрать станок фрезерного типа из такого оборудования, как электрическая дрель, необходимо, чтобы под рукой были такие инструменты и материалы, как:

• куски толстой фанеры или же ДСП;
• в качестве фиксирующей детали используется хомут, который удерживает дрель в вертикальном положении;
• в качестве крепежных элементов нужны болты, саморезы, гвозди;
• необходимо перьевое сверло или же сверлильная коронка 40 мм в диаметре;
• из инструментов понадобится обычный набор слесарного типа.

Сборка изделия

Ручной фрезер из дрели своими руками изготавливается по следующему плану:

1. Подготовленные листы ДСП или же фанеры используются для сборки основания. Необходимо собрать горизонтальную раму, на которой будут успешно закреплены вертикальные части. Они будут служить фиксаторами для электрической дрели. Что касается всех размеров листов фанеры или же ДСП, то они индивидуальны. Рассчитывать их габариты стоит исходя из размеров самой дрели, которая будет использоваться в качестве рабочего инструмента.
2. В горизонтальной раме необходимо сделать отверстие с диаметром 40 мм. Оно будет обеспечивать доступ инструмента к заготовке.
3. К вертикальной стойке необходимо прикрепить хомут при помощи болтов. В нем будет фиксироваться электрическая дрель, а потому он должен быть закреплен очень прочно. Сама дрель должна быть расположена таким образом, чтобы нижний конец ее патрона находился всего в нескольких миллиметрах от горизонтального основания фрезера.
4. Для того чтобы повысить качество фиксации дрели в вертикальном положении, необходимо в верхней части стойки добавить брусок из дерева. Он будет играть роль упора для дрели.

Для того чтобы изменить глубину реза во время эксплуатации такой модели фрезера из дрели, необходимо регулировать ее положение в хомуте.

Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал.

К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении.

Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:

1. Необходимы направляющие. В качестве них можно использовать две металлические штанги.
2. Для фиксации электрической дрели необходимо использовать площадку, которая будет сделана из той же фанеры или же ДСП.
3. За перемещение электрического устройства в вертикальном направлении будет отвечать такой элемент, как резьбовая ось и гайка.
4. Необходимо использовать подходящие приспособления, который смогут удержать дрель в выбранном положении.

Работа устройства

Изготовить фрезер из дрели несложно, однако стоит все же знать принцип работы такого оборудования. Стоит отметить, что он достаточно прост. Основной элемент — это мотор, который вращается и передает это вращение на шпиндель, сделанный из прочного материала. На эту деталь надевается насадка — фреза.

Она может быть предназначена для работы не только с деревом, но и с металлом. Фреза обрабатывает заготовки, которые уложены на раму прибора. Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а в патрон.

В зависимости от обрабатываемого материала меняется также и тип самой фрезы. Что касается работы с деревом, то тут подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть невысокими. Для металла придется использовать уже усиленные модели, особенно если нужно обработать латунь.

Для работы со стеклом придется приобрести деталь из высококачественного и твердого сплава.

Особенности использования ручной модели

Естественно, что просто собрать фрезер из дрели мало, необходимо правильно за ним ухаживать, чтобы он служил достаточно долго. Специалисты дают несколько следующих советов:

• Все деревянные поверхности необходимо не только хорошо отшлифовать, но и покрыть защитными средствами, чтобы повысить сопротивляемость любым негативным влияниям со стороны.
• Стоит хорошо проработать систему управления устройством, чтобы она была максимально удобной.
• Можно делать некоторые дополнения, такие как система очистки рабочей зоны от мелкой стружки, к примеру. Можно сделать небольшой патрубок, который можно будет соединять со шлангом от обычного пылесоса, допустим.

Положительные и отрицательные качества

У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое — это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели.

Естественно, что простота сборки — это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо.

Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.

Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели — отличное решение.

Как сделать фрезер из дрели своими руками

sh: 1: —format=html: not found

Самодельный фрезер из дрели — это один из вариантов выхода из ситуации, когда необходимо произвести относительно небольшой объем работы. Ручной фрезер или фрезерный станок в таком случае покупать невыгодно: вложения не окупятся.

Описание конструкции самодельного фрезера

Самый простой самодельный фрезер может состоять из следующих деталей:

• дрель;
• крепление;
• направляющая;
• фреза.

Для крепления такого устройства и дальнейшей работы с ним необходим стол. Если есть собственная мастерская, подойдет столярный верстак.

Необходимо помнить, что по многим причинам такое устройство будет использоваться ограниченно. Во-первых, количество оборотов шпинделя дрели недостаточно для того, чтобы выполнять такого рода работу в серьезных объемах.

При перегрузке устройство может выйти из строя. Во-вторых, в простых конструкциях достаточно затруднительным является регулировка вылета фрезы и регулировка положения направляющей. В-третьих, обеспечить безопасные условия работы на таком оборудовании можно только при условии очень осторожного с ним обращения.

Для того чтобы обработать несколько планок или дощечек, самодельного фрезера будет достаточно.

Инструменты для работы

Самый простой вариант самодельного фрезера требует определенного набора материалов и инструментов. Все, кроме необходимых для работы фрез, у домашнего мастера имеется. Для работы над изготовлением задуманного оборудования необходимы:

• дрель, без которой не только работа, но и изготовление фрезера невозможны;
• электролобзик или ручная ножовка для выпиливания деталей крепления;
• сверло для дерева диаметром до 400 мм;
• четыре куска древесно-стружечной плиты или фанеры толщиной 12 мм;
• обрезная доска для направляющей;
• хомут, которым крепят водопроводные трубы;
• саморезы;
• винт на 8 мм для крепления хомута;
• контргайки;
• две быстрозажимные струбцины.

Для работы с таким набором инструментов и материалов достаточно любительских навыков. Электроинструмент необходимо предварительно проверить на работоспособность и безопасность.

Процесс изготовления

Как будет выглядеть готовое крепление для фрезера, можно посмотреть. Это несложная конструкция, требующая тем не менее аккуратного и ответственного подхода в изготовлении, так как ее задача — удерживать работающий на достаточно высоких оборотах инструмент.

Процесс изготовления самодельного устройства, в котором в качестве двигателя будет использована дрель, можно разбить на несколько этапов.

Изготовление площадки-основания. Она вырезается электролобзиком из куска древесно-стружечной плиты или фанеры. Края рекомендуется сделать круглыми. Посредине необходимо высверлить отверстие для фрезы. Размер детали зависит от параметров дрели и составляет примерно 200х250 мм.

Стойка, на которой будет крепиться дрель, выпиливается также из куска древесно-стружечной плиты. Ее длина должна быть примерно такой же, как длина дрели. Ширина должна позволить разместиться самой дрели и еще нескольким деталям.

Подготовка хомута. Винт на 8 мм закрепить в отверстии, предназначенном для крепления хомута в стене. Как это выглядит, можно посмотреть.

Крепление хомута. В стойке сделать отверстие для винта на 88 мм и прикрепить хомут. Место для отверстия располагается с таким расчетом, чтобы фреза выходила за пределы стойки и площадки-основания на нужное расстояние. На фото 1 видно, каким образом это сделать и о каких соотношениях размеров идет речь.

Упор. Из древесно-стружечной плиты вырезать небольшой квадратный (или со скругленными углами) элемент, который предназначен для увеличения прочности конструкции. Хотя бы один угол этого элемента должен составлять 90°, иначе его не удастся ровно установить.

Изготовление фрезера из дрели на этом не заканчивается, хотя можно без особых проблем использовать его и в таком виде. Достаточно закрепить дрель в хомут, зажать в патрон фрезу необходимого размера, зафиксировать устройство и начать работу. Но для большей точности работы и безопасности эксплуатации такого оборудования следует добавить некоторые элементы.

Советую также почитать:

Приспособление для заточки сверл: виды обородования

Как правильно заточить сверло по металлу?

Как сделать аппарат точечной сварки своими руками

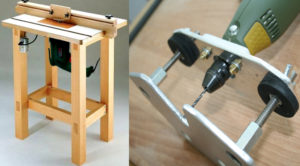

Как из дрели сделать фрезер по дереву

При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками.

Принцип передачи крутящего момента на шпиндель у агрегатов идентичный. Достаточно сделать для дрели фрезерный стол, и можно использовать ее в качестве фрезера. Варианты фиксации корпуса инструмента могут быть различными.

Главное, чтобы не было перекосов и люфтов.

Внимание! Нельзя использовать в качестве фрезера ударную дрель.

Материалы и инструменты

Вертикальный фрезер в отличие от дрели имеет плоское основание – подошву, на которой он стоит и перемещается по обрабатываемой детали или столу. Корпус зафиксирован и перемещается вертикально по направляющим. Для создания самодельного фрезера из дрели надо создать стойку и закрепить на ней дрель. При изготовления простой конструкции пригодятся материалы:

• фанера толщиной 12 или 15 мм;
• металлический хомут;
• болты с гайками М6;
• саморезы.

Фанеру можно заменить ДСП и ламинатом такой же толщины. Фрезер из дрели будет удобнее в работе, если подошву – базу сделать из оргстекла 10-12 мм толщиной. Тогда хорошо будет видна рабочая зона, разметка на доске.

https://www.youtube.com/watch?v=cUQR2T_UEfw

Хомут с фитингами подойдет стандартный, для водопроводных труб. Размер подбирается по диаметру корпуса дрели выше патрона.

Скрепится фрезерный станок по дереву винтами диаметром 4,8 или 5 мм и длиной 19, 20 мм. Саморезы этих размеров часто используют при изготовлении поделок из древесины. Ими крепят кронштейны, крючки  и полки. Винты часто остаются после ремонта. Заменить их можно саморезами диаметром 5,5 мм и длиной 18 и 22 мм.

Для того, чтобы сделать из электродрели фрезерный станок по дереву, нужны инструменты:

• дрель;
• корончатое или перьевое сверло;
• электролобзик;
• шуруповерт;
• сверла 4 мм и 8 мм;
• гаечный ключ.

Обычно в любом гараже или домашней мастерской легко найти необходимые инструменты. Шуруповерт можно заменить крестовой отверткой, лобзик – ножовкой.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели.

Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться.

Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее.

На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Алгоритм сборки

Перед тем, как делать фрезер из дрели, следует подготовить все необходимые материалы и чертеж, с указанием размеров и как будет крепиться дрель, заменяющая ручной фрезер.

1. Отметить на столе или подошве центр оси шпинделя.
2. Вырезать отверстие под выход инструмента.
3. Положить электродрель на стойку и отметить положение хомута и упора, закрепить их.
4. Строго под прямым углом прикрутить стойку и косынку.
5. Зафиксировать корпус инструмента на основании.

Станок, сделанный своими руками, должен быть прочный, без люфтов и перекосов. Тогда на нем можно будет работать, как фрезером.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезеровки электродрелью – не надо для выполнения единичных операций покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере надо пользоваться фрезой для дрели. В магазинах имеется большой выбор:

• цилиндрические;
• концевые;
• торцевые;
• угловые;
• фигурные;
• дисковые.

Все они имеют хвостовик и легко крепятся в патроне. Замена инструмента происходит быстро. Недостаток патрона в том, что он может открутиться во время работы, особенно при наличии вибрации инструмента. Надо постоянно проверять и затягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подходит для выполнения электродрелью домашних ремонтных работ, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью длительное время и с большими нагрузками нельзя.

Основной недостаток фрезерного станка из дрели, малое число оборотов. При сверлении резание происходит по небольшой площади. Чистота при этом не нужна, древесина перерабатывается в стружку. На сверлильном инструменте максимальное вращение достигает 3000 об/мин.

После обработки на самодельном станке, обработанные места придется долго шкурить.

https://www..com/watch?v=cUQR2T_UEfw

Двигатель на инструменте для сверловки значительно слабее фрезерного. Он рассчитан на непродолжительное включение. Долго работать на предельной мощности он не сможет. Во время  фрезеровки дрелью ее надо постоянно выключать, давать ей остыть.

Самодельный станок подойдет для разовых работ. Для постоянной фрезеровки дерева лучше приобрети фрезер.

Фрезер по дереву своими руками из дрели — Металлы, оборудование, инструкции

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы.

Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход — фрезер из дрели.

Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Принцип работы фрезера

Фрезерное устройство работает так:

• мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
• на шпинделе надета насадка для работы по металлу или дереву — фреза;
• она обрабатывает материал, который закреплён на рабочей плоскости.

Внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого.

Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см.

Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Установка регулировочного лифта:

1. Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
2. На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
3. Выполните прорези для фиксаторов и упорного листа.
4. Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.
5. Фрезер должен фиксироваться на столе на подшипниковых узлах.
6. В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Совет. Любые отверстия в столешнице вырезают обычной ручной дрелью.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

• установите лёгкую насадку;
• включите устройство в сеть;
• попробуйте провести простейшие операции;
• при положительном результате выполните более серьёзные работы;
• если снова всё в порядке, приступайте к полноценной эксплуатации.

Совет. Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

https://www..com/watch?v=cUQR2T_UEfw

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера

Мастера дают несколько рекомендаций по использованию фрезерного мини-станка:

1. Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
2. Продумайте отдельно под себя расположение систем управления аппаратом.
3. Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Совет. Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

• доступность составных деталей для сборки;
• низкая себестоимость;
• возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Как сделать фрезер из дрели своими руками: видео

Фрезер из дрели своими руками

При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками.

Принцип передачи крутящего момента на шпиндель у агрегатов идентичный. Достаточно сделать для дрели фрезерный стол, и можно использовать ее в качестве фрезера. Варианты фиксации корпуса инструмента могут быть различными.

Главное, чтобы не было перекосов и люфтов.

Внимание! Нельзя использовать в качестве фрезера ударную дрель.

Технология самостоятельной сборки фрезера из дрели

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы.

Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход — фрезер из дрели.

Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Фрезер из дрели своими руками — как сделать фрезер самостоятельно

/ Электроинструмент /

Во время строительства или ремонта дома иногда появляется необходимость красиво обточить край доски. Нецелесообразно покупать для этого дорогостоящий фрезер, ведь неплохую рабочую модель можно изготовить своими руками. Для создания конструкции подойдёт электрическая дрель, поскольку она имеет тот же принцип передачи крутящего момента на шпиндель.

Структура и назначение

Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка).

При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.

Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.

Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.

Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.

Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.

Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.

Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.

Вертикальный фрезер из дрели

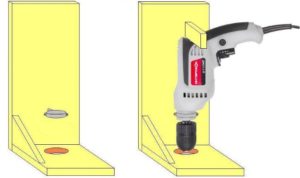

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.

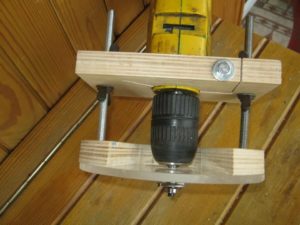

• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

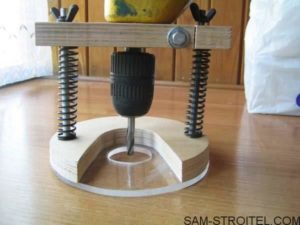

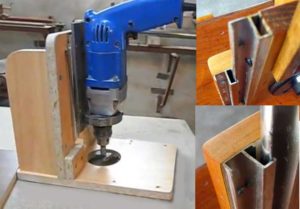

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

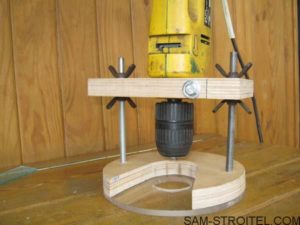

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Преимущества и недостатки самодельного инструмента

В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.

Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные.

Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.

В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов.

Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки.

Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.

Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.

Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.

Материалы и инструментарий

Чтобы выполнить сборку приспособления, потребуются следующие материалы и инструментарий:

• мотор, функционирующий от электросети;
• электрический лобзик (за неимением – ножовка ручная);
• сверло;
• винты, контргайки, саморезы, хомут;
• фреза;

• патрон;
• 4 бруска из древесины;
• быстрозажимные струбцины;
• ДСП – для основы агрегата.

Для эксплуатации этих инструментов не надо быть специалистом. Предварительно проверьте работоспособность электрических инструментов и побеспокойтесь о соблюдении правил ТБ.

Собираем основание

Первым делом обдумайте структуру рабочего стола и план расположения фрезера на нём. На крышке можете не зацикливаться, а приобрести в специальном магазине, только это относительно недешево. Чтобы изготовить её самостоятельно, используйте чертежи.

Доброкачественный стол гарантирует комфорт и даст возможность форсировать процесс работы фрезером. Основа – плита из крепкого пластика либо ДСП толщиной не меньше 12 сантиметров. Пластику не страшна сырость, однако, из ДСП крышку сделать легче и быстрее.

Крышка устраивается на направляющих. Обеспечьте возможность их регулировки, чтобы настраивать положение стола под себя. Также имейте в виду, что участок вокруг рабочей зоны необходимо огородить. Это имеет большое значение при работе с ручным фрезером. Помимо этого, для заготовок требуется прижимное устройство.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

• приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
• патрон, в котором будет фиксироваться используемый режущий инструмент;
• переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
• листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства.

Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Создаём регулировочный лифт и монтируем дрель

Вырежьте из ДСП маленькую панель и изготовьте для неё 4 опорных бруска. Применяемые материалы должны быть качественными и крепкими. На крышке стола прорежьте полукруглое отверстие электроножовкой либо лобзиком. Сделайте прорези для упорного листа и фиксаторов. Панель прикрепите к мотору, посредством болтов либо специальных застёжек.

Фрезер должен закрепляться на столе при помощи подшипниковых узлов. Для того чтобы увеличить качество фиксирования электродрели в вертикальной позиции, нужно в верхней части стойки прирастить брусок из древесины. Он будет исполнять роль упора для электродрели. В завершающей стадии создания фрезера обработайте наждачкой все его деревянные поверхности.

Рабочая площадка должна находиться на прочной и долговечной основе.

Особенности применения

Конечно же, только смонтировать фрезер из электродрели недостаточно — требуется грамотно за ним ухаживать, чтобы он функционировал продолжительное время. Эксперты дают несколько следующих рекомендаций.

• Все поверхности из древесины требуется не только хорошенько обработать наждачной шкуркой, но и обработать защитным покрытием, чтобы увеличить способность сопротивляться различным неблагоприятным воздействиям со стороны.
• Следует тщательно проработать систему управления приспособлением, чтобы она была предельно комфортной.
• Можно сделать определённые дополнения, такие как система очищения рабочей области от стружки. Например, установить небольшой патрубок, который сможете присоединять к шлангу от простого пылесоса.

Достоинства и несовершенства фрезера из электродрели

Созданная своими руками конструкция обладает очевидными достоинствами, ключевыми среди которых можно назвать следующие:

• станок домашнего изготовления обойдётся на порядок дешевле, чем заводской;
• фрезер из электродрели даёт возможность работать с поверхностями различного вида;
• работы по сборке приспособления производить довольно легко, не считая момента подведения электропроводки;
• простота в использовании;
• лёгкость техобслуживания.

Значительных недочётов у самодельного оснащения немного. К главным недочётам можно отнести следующие моменты.

• Ручной фрезер, изготовленный из подручных материалов, не отличается прочностью.
• Скорость обрабатывания деталей слишком маленькая.
• Ресурсов электродвигателя, взятого со старенького бытового устройства, не хватает для функционирования с непростыми материалами и поверхностями, в частности, с металлом. Данный недочёт можно ликвидировать. Для этого желательно взять высокоскоростной электродвигатель от перфоратора. Это позволит регулировать количество оборотов для различных материалов.

Вот так, придерживаясь простых советов, можно смонтировать фрезер из обыкновенной электродрели. Основательно подгоняйте элементы и применяйте исключительно высококачественные материалы.

Не стремитесь выгадать на электродрели, запомните: когда приспособление утратит свою актуальность, вы можете демонтировать станок и применять её по настоящему предназначению.

Не торопитесь выкидывать стол и лифт — их можно также демонтировать и компактно уложить в ящик до следующего раза.

О том, как сделать фрезер из дрели своими руками, смотрите в следующем видео.
