Как наточить сверло

Чем заточить победитовое сверло

И такое прочное сверло, как победитовое, может со временем затупиться. Проявляется это в виде сильного нагрева элемента при работе, плохом результате и сильном визге.

Элементы победитового сверла.

Исправить ситуацию можно 2-мя способами: приобрести новый инструмент или заточить старое своими силами. Однако материал имеет свои особенности, которые необходимо учитывать при выполнении процесса. Так как заточить победитовое сверло?

Что такое победитовое сверло?

Победитовое сверло для твердых камней предназначено для дрелей ударного действия и оптимальны для сверления бетона.

Для просверливания твердых материалов используются сверла, на наконечники которых напаяны пластины из твердосплавных материалов. К таким материалам и относится победит, давший название рабочему элементу.

Победит — это сплав вольфрама и кобальта в пропорции 9:1. Впервые он был получен в 1929 году. За время своего существования не раз был модернизирован. Но все материалы, получаемые тем или иным способом, тоже носят название победит и различаются по маркам.

При обработке первых 2-х материалов отверстие получается неровным и некрасивым. А просверлить сталь таким способом не представляется возможным.

Как правило, победитовые элементы используются для обработки таких материалов, как бетон, кирпич, тротуарная плитка, камень и т.п.

В связи с особенностью работы с победитовым сверлом становится понятно, что во время выполнения процесса стружки не образуется. Из-за разрушения материала будут только образовываться мелкие крошки и пыль. Поэтому на таких сверлах имеются особые винтовые канавки, через которые и отводится пыль из отверстия. В результате эффективность обработки значительно повышается.

Победитовое сверло затачивается довольно быстро, поэтому необходимо делать заточку короткими и плавными касаниями.

Еще одна особенность победитового инструмента — это возможность использования материала различных марок. Различаются они по своей твердости и области использования. Так, для работы с материалами большой твердости (например, гранит) применяется сверло с наконечником из твердого победита (или среднего). Для материалов помягче применяется наконечник из сплава средней или мягкой твердости.

При выборе победитового сверла стоит обратить внимание на производителя. Самые дешевые комплектующие — от непонятных производителей из Китая. Качество у них соответствует и цене, и сломаться такие сверла могут в первый же раз.

Победитовые сверла от иностранных компаний отличаются довольно высокой ценой. А если это известный бренд, то не для всех такой инструмент будет по карману. Оптимальный вариант — это отечественный продукт. Качество у него не уступает иностранным аналогам.

Поэтому стоит отдать предпочтение именно российским победитовым сверлам.

Заточка победитового сверла

Универсальный заточный станок подходит для всех типов сверел, в том числе и победитовых.

Если сверло все же затупилось, то точить его нужно следующим образом. Первым делом следует подготовить все необходимое.

Для этого берется само затупившееся сверло, электрическое точило либо заточный станок с алмазным камнем и охлаждающая жидкость. Как все это будет подготовлено, можно приступать к работе.

Далее берется заточный станок или электрическое точило. Чтобы качественнее и быстрее провести процесс, количество оборотов в минуту необходимо уменьшить. Связано это с тем, что чем тверже материал, подвергаемый обработке, тем меньше должна быть скорость.

Сверло нужно затачивать аккуратно, короткими касаниями его к наждачному камню. При этом постоянно необходимо контролировать процесс, так как победитовое сверло затачивается за достаточно короткое время.

Особое внимание нужно уделить и равномерности заточки. Режущие стороны должны быть одинаковыми. В противном случае центр оси сместится, что приведет к неправильной работе элемента. Это чревато получением кривого отверстия. Также требует внимания и получение правильного соотношения задних и передних углов режущей кромки.

При работе сверло не должно нагреваться. Это может привести к расслоению или растрескиванию верхних твердосплавных слоев. Поэтому периодически инструмент охлаждается, для чего применяется охлаждающая жидкость. Самый простой вариант такой жидкости — это вода.

Если сверло сильно нагрелось, то сразу помещать его в холодную воду нельзя. От резкого перепада температуры оно может треснуть. Поэтому оно должно остыть на воздухе.

Ну и стоит сразу предупредить, что нужно будет быть готовым к отрицательному результату заточки.

Победит различается по своим маркам, каждой из которой присущ свой способ заточки. В результате процесс может не дать положительного эффекта. В этом случае оптимальный вариант — купить новое сверло. Однако при этом стоит помнить, что важно и качество материала.

Если победит будет низкого качества, то инструмент сломается при первом же использовании. И восстановить его уже будет невозможно. Поэтому нельзя экономить на покупке данного элемента. Как известно, скупой платит дважды, в данном случае это полностью подтверждается.

Как и любой другой, такой инструмент изнашивается в процессе использования, именно тогда и возникает вопрос о том, как заточить сверло по бетону.

Чтобы восстановить геометрические параметры рабочей части сверла по бетону и при этом не повредить сам инструмент, можно попробовать несколько способов его заточки, каждый из которых является актуальным при определенных обстоятельствах.

Победитовое сверло с тупыми кромки сверлит долго, а перегревается быстро

Правила заточки

Заточка сверла по бетону может быть проведена на корундовом точильном круге, установленном на соответствующем оборудовании. Затачивают такие сверла так же, как и обычные, но есть ряд нюансов, которые при этом стоит принимать во внимание.

Твердосплавные пластины, которыми оснащается режущая часть сверл по бетону, очень критично относятся к сильному перегреву. Последний может привести к тому, что пластина растрескается или даже разъединится с основным телом инструмента в месте ее пайки.

Именно поэтому в процессе заточки сверл по бетону их следует как можно чаще охлаждать при помощи воды, не доводя режущую часть до перегрева.

При этом надо учитывать, что сильно раскаленный наконечник сверла по бетону, если он все же дошел до такого состояния, ни в коем случае нельзя погружать в воду: он должен медленно остыть в естественных условиях. Резкое охлаждение твердосплавных пластин может привести к тому, что они просто лопнут.

Заточка сверла по дереву

Как заточить сверло по металлу знают не все люди, привыкшие работать своими руками.

Обработка материалов, а тем более металлов – процесс всегда сложный и включающий множество операций.

Для проведения заточки, нужно острое, надежное приспособление.

Кроме того, покупая сверло, важно понимать, что точить его придется довольно часто из-за частоты использования режущей части.

А если она затупляется, то работать становится небезопасно.

Частый вопрос: как быть со сверлом по дереву?

Технология заточки сверл различного типа

Здесь волноваться не стоит, ведь за счет взаимодействия с таким мягким материалом инструмент может работать без заточки не один год.

А вот с металлами ситуация выглядит по-другому – уже через пару месяцев можно заметить признаки потери остроты. Как понять, что пора заточить инструменты?

Сверло начинает гудеть или скрипеть в начале работы. Оно выделяет тепло, перегревается.

Заточить сверло можно с использованием станка или специального приспособления.

По возможности, лучше доверять такой процесс профессиональному оборудованию, однако если его под рукой нет – реально все сделать своими руками в домашних условиях.

Самый популярный способ – сделать дома такой станок с точильным камнем, который прост в использовании и не требует значительных трат.

Вопрос заточки сверла по металлу мучает многих, потому что осевая линия режущей части может иметь разнообразную конструкцию: одну полость или две, а также она бывает конической, цилиндрической или винтовой.

Заточку правильно проводить по задним граням. Большую роль играет угол, под которым инструмент подается на станок.

Неправильный угол может повредить сверло без возможности ремонта.

Сама режущая часть состоит из кромки – именно она должна быть наиболее острой, чтобы справиться с металлами, а также вспомогательного винта, перемычки, задней и передней поверхностей.

Начальный этап работы

В первую очередь, определимся, что понадобится в процессе заточки своими руками.

Делая заточку сверла по металлу, да еще и своими руками, всегда приходится искать альтернативу заводским инструментам, ведь на производстве есть специальные точильные станки.

В домашних условиях, минимальный набор для того, чтобы заточить сверло для металла, найти будет сложнее.

Сначала нужно купить специальные точильные круги.

Обычно нужен один круг, но при частом использовании он сотрется быстро, поэтому лучше брать сразу несколько, для запаса. Сам круг устанавливается своими руками на вращающийся вал.

Во время того, как сверло будет затачиваться, оно одновременно будет и накаляться. Если его не охлаждать, то при работе оно быстрее будет выходить из строя, за счет разности температур.

Не менее важно выдержать угол, тут контроль на глаз недопустим. Именно из-за этой проблемы люди покупают специальное приспособление, чтобы постоянно не проводить утомительные расчеты.

Необходимо знать угол подхода сверла по металлу. Основной угол – передний, его можно определить в главной секущей плоскости, как угол между передней частью и основанием режущей части.

Задний угол имеет те же параметры, только по задней плоскости. Угол на вершине можно увидеть, если посмотреть на сверло по металлу сбоку: он находится между двумя кромками.

Считается, что для переднего угла нужно выдерживать наклон в 20 градусов, а для заднего – 10 градусов. Угол на вершине, во всех сверлах по металлу, одинаков и имеет значение 118 градусов.

Не забывайте и о мерах предосторожности во время работы своими руками. Поскольку нам предстоит работать с острыми деталями, то лучше обезопасить руки перчатками. Обязательно надевайте очки во время заточки.

Следите за положением инструмента, ведь при неправильном угле подачи, его может вырвать из рук.

Приступаем к процессу заточки

Сначала рассмотрим, как правильно заточить сверло самому при помощи наждачных материалов.

Основной процесс ложится на заднюю часть. Включаем приспособление с наждаком и, крепко держа сверло по металлу, подносим его к кругу так, чтобы режущая часть была направлена на точило.

У нас получится параллельное расположение сверла относительно механизма. Заточив, таким образом, инструмент — мы получаем качественное сверло по металлам.

Такая простая заточка подходит для сверл с диаметром не больше 10 миллиметров.

Если он будет увеличиваться, то можно добавить общее время заточки, уделить повышенное внимание передней стороне и так далее.

Заточить сверло таким способом можно, пока диаметр не превышает 16 миллиметров.

Однако для приборов с большим диаметром, или при работе с плотными металлами, может понадобиться станок.

Такое приспособление позволяет сделать заточку более безопасной и правильно контролировать угол наклона.

:

Кроме того, если Вам нужно постоянно иметь возможность заточить свои инструменты, то собственный станок будет как нельзя кстати.

Особенно выгодно устанавливать такое приспособление дома, если нужно заточить твердосплавные сверла по металлу.

Есть определенные требования, согласно которым заточки следует проводить только на станке:

• если мы работаем со сверлами, которые используются для работы в глухих отверстиях, со снижением осевого усилия резания;
• работа с универсальными инструментами, имеющими большую прочность, что дает возможность обрабатывать прочные металлы;
• работа с подточкой меньшей толщины, если требуется сверление на значительную глубину.

Основная задача, которую должен исполнять станок – не просто затачивать, а правильно ориентировать сверло по металлу относительно круга. Поэтому в его конструкции есть опорная плита.

На нее устанавливают и сам станок, и двигатель, вал которого позволяет проводить точение. Там же подсоединяем поворотную колонку, на которой будет крепиться сверло.

Она поворачивается в удобном для нас положении – еще один плюс в возможности располагать инструмент.

Преимущества в использовании станка

Еще одна особенность, которую дает станок – это движение с помощью двигателя.

Поэтому, в качестве колонки, реально использовать любой подшипниковый узел с валом.

На конце вала у нас будет располагаться крепление для сверла. Лучше всего использовать болты, для надежной фиксации.

После того, как инструмент зафиксирован, включаем точило, а колонка сама подводится к кругу так, чтобы задняя часть сверла по металлу была повернута на заточку.

Существует также станок, имеющий более компактную конструкцию.

Основной минус обычного приспособления – его не вынесешь за пределы гаража, а внутри помещения необходимо много места.

Поэтому есть вариант использовать насадочный станок.

В таком устройстве с одной стороны находится присоединительный узел, благодаря которому насадка устанавливается на шпиндель дрели, а с другой – можно найти отверстие под сверла для металлов.

Заточить таким способом инструмент просто даже своими руками – просто вставить до упора и включить механизм.

Самый рискованный вариант – заточка болгаркой или другим переносным устройством с подвижным кругом. В чем опасность? Закрепить прибор будет крайне сложно.

А малейшие сдвиги во время работы могут закончиться травмами. Болгаркой не добиться высокого качества, она подходит только для сверл по металлу с малым диаметром.

А после процесса заточки нельзя сделать доводку.

Доводка – важная составляющая процесса, когда необходимо заточить инструмент.

В заводских условиях она позволяет убрать все неровности в конце процедуры, придать режущей части гладкость.

Если сверло будет цельным и однородным, то оно прослужит гораздо дольше и лучше.

А что делать тем, у кого есть победитовое сверло с напайками для самых крепких металлов? Даже его можно заточить, несмотря на то, что снашивается такой прибор гораздо медленнее.

В качестве точильного круга здесь используется алмазный камень. При таком процессе — наждачный круг просто не даст нужных результатов.

Перед тем, как заточить инструмент, стоит замерить напайку, ведь если она меньше 10 миллиметров — точить уже не имеет смысла. Нужна только полная замена.

Помните о том, что чем тверже материал инструмента, тем ниже должна быть скорость вращения круга.

:

А для победитового сверла по металлу — скорость вообще находится на минимуме, чтобы не повредить режущую часть.

Заточку выполняем непродолжительными и плавными касаниями, исключая резкие движения.

Если речь идет о напайках, то их затачивают так же, как и обычные сверла – с задней стороны.

Как наточить сверло

Заточка металлических инструментов позволяет полностью восстановить их работоспособность.  Операцию можно выполнить с применением различных вспомогательных приспособлений.

Как правильно заточить сверло по металлу и не испортить режущую поверхность изделия, будет рассказано в публикации.

Признаки затупления свёрл по металлу

К заточке следует приступать только при обнаружения явных признаков затупления режущей кромки.

Среди основных проявлений недуга выделяют следующие:

• повышенная шумность во время работы;
• стружка металла имеет мелкую фракцию;
• перегрев инструмента.

При сверлении металла затупленным сверлом возникает высокочастотный звук от трения рабочей кромки о заготовку.

Поэтому, при появлении повышенной шумности следует отложить работу и приступить к заточке.

Если продолжать сверление металла, то от чрезмерного нагрева режущее изделие разогреется до слишком высокой температуры.

Такой признак не всегда удаётся вовремя обнаружить.

Ели сверло при правильной подаче во время работы образует слишком мелкую стружку, то рекомендуется незамедлительно приступить к отладки инструмента.

Чем заточить сверло по металлу

Правильно подобранное приспособление позволит существенно сократить временные затраты и выполнить работу максимально точно. Узнайте ниже, как заточить сверло по металлу на точиле.

Кроме основного агрегата с электродвигателем и кругом, понадобится приобрести специальные приспособления удерживающие сверло в неподвижном состоянии. Такие стойки позволяют контролировать угол наклона и подачу инструмента во время точения.

Многие приспособления позволяют произвести отладку режущих изделий по металлу диаметром от 3 до 19 мм. Для точения спиральных свёрл можно использовать спецстанки, которые имеют встроенный электродвигатель и механизм для подачи.

В отличии от использования обычного точила и держателя, профессиональная техника может стоить десятки тысяч рублей.

Поэтому если заточка свёрл не является профессией, то можно обойтись применением вышеописанного тандема из точильного круга и держателя или осуществить правку инструмента вручную.

Произвести наточку сверла напильником можно и без опыта. Главное, правильно подобрать надфиль.

Учитывая факт, что даже дешёвые свёрла изготавливаются из высококачественной режущей стали, потребуется подобрать надфиль с алмазным напылением.

:

Чтобы не тратить силы и время на ручной способ, можно применить болгарку с абразивным кругом.

Заточка сверла болгаркой

Шлифовальная машинка имеется почти в каждой домашней мастерской, поэтому метод будет одним из самых бюджетных.

https://www.youtube.com/watch?v=wY2X2IkNmf8

Кроме болгарки с установленным шлифовальным кругом для работы нужно подготовить тиски в которых будет удерживаться сверло во время заточки.

В помещении где осуществляется отладка инструмента должно быть светло, чтобы можно было контролировать процесс удаления металла с режущей поверхности.

Отладка осуществляется в такой последовательности:

• сверло устанавливается в тиски в вертикальном положении;
• болгаркой удаляется часть задней кромки, чтобы полностью ликвидировать следы износа;
• режущая кромка затачивается под углом 120 градусов.

Чтобы в процессе точения сверло не перегрелось, соприкосновение наждачного круга с металлом должно продолжаться не более 2 секунд.

Повторяя многократно снятие небольшого количества металла с рабочей кромки, удаётся выполнить наладку инструмента на необходимый угол.

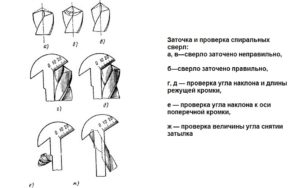

Для измерений, рекомендуется изготовить из пластмассы шаблон, который поможет контролировать величину угла заточки.

:

Удобнее и безопаснее осуществить работу с применением точильного круга и специального удерживающего устройства.

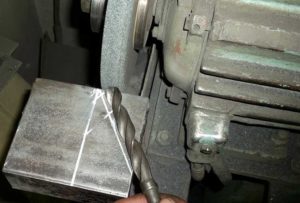

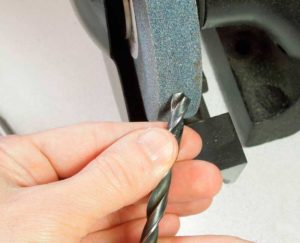

Заточка сверла точилом

Определять величину повреждения режущего изделия и отладку на глаз возможно после многолетней практики.

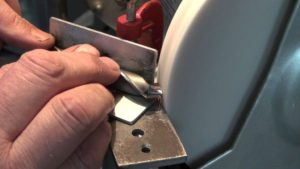

В остальных случаях можно установить специальный держатель свёрл в непосредственной близости от наждачного круга.

Крепление должно быть прочным, чтобы во время выполнения работы не происходило смещение фиксатора.

1. Если на поверхности режущего изделия образовались зазубрины, то перед его отладкой необходимо снять повреждения равномерно с обеих сторон.
2. Следует проявлять меры осторожности. Изделия большого диаметра разогреваются от соприкосновения с абразивным кругом до большой температуры, что приводит к снижению механической прочности металла.

:

Заточка с помощью насадки на дрель

Без наждачного станка, используя специальную насадку на дрель можно выполнить операцию качественно и с меньшими временными затратами.

Приобрести насадку можно в любом специализированном магазине, но использовать приспособление можно только для заточки средних по диаметру изделий. Большинство таких насадок позволяют эффективно осуществить точение инструмента диаметром от 4 до 10 мм.

Для новичков метод наиболее предпочтительный. Заточка свёрл выполняется следующим образом.

• установить насадку на дрель;
• сверло вставляется в отверстие подходящего диаметра;
• дрель включается и изделие затачивается с одной стороны;
• повернув сверло на 180 градусов затачивается противоположная кромка.

Чтобы пользоваться устройством эффективно, учитывайте следующие особенности:

1. С помощью насадки на дрель затачиваются только слегка затупившиеся инструменты. Если имеются глубокие повреждения режущей поверхности и когда сверло было перегрето, так не получиться восстановить изделие.
2. Угол заточки в таких устройствах фиксированный. Поэтому для восстановления свёрл для работы с цветными металлами потребуется приобрести оригинальное устройство, либо осуществить доработку изделий напильником.

Несмотря на некоторые недостатки такой конструкции, её использование позволяет упростить и ускорить процесс восстановления режущих кромок, а невысокая стоимость объясняет популярность.

:

Как заточить мелкие изделия

К сожалению, чтобы заточить тонкое сверло используя механизированные способы, в том числе насадки на дрель, вряд ли получится. Всю работу по восстановлению изделия малого диаметра потребуется выполнить вручную.

Первая попытка может окончиться неудачно, поэтому сначала следует выбрать недорогое тонкое сверло нуждающееся в восстановлении и осуществить операцию на нём. Ещё для работы понадобится небольшой алмазный надфиль и очки с 4-кратным увеличением.

Процесс происходит в такой последовательности:

• сверло стачивается примерно на 1 мм;
• напильником осуществляется последовательная заточка кромок инструмента на необходимый угол.

Вся операция выполняется «на глаз», важно использовать при работе увеличительные очки и мощный осветительный прибор.

Если первая попытка оказалась неудачной, следует знать, что любое мастерство можно развить только в течение определённого промежутка времени. В случае неудачи, не оставляйте попытки обучиться полезному навыку, как заточка тонких свёрл своими руками.

:

Заточка изделий другой конструкции

Кроме спиральных свёрл для обработки металла применяются инструменты других конструкций. В домашних условиях можно осуществить отладку следующих инструментов.

Конусные буравчики

Заточить ступенчатое сверло можно с применением обычного напильника. Режущая кромка изделия затачивается под прямым углом.

Если конусное сверло затупилось на ограниченном участке, то выполнять заточку следует не выходя за пределы повреждённой площади.

:

Корончатые

При отладке корончатых инструментов применяется специальное приспособление и необходимо знать под каким углом должен сниматься металл с режущей поверхности. Учитывая все сложности и временные затраты на выполнение процедуры, лучше для заточки обратится к опытным мастерам.

:

Заключение

Научиться самостоятельно точить свёрла по металлу несложно.

1. При небольших объёмах достаточно приобрести качественный напильник и осуществлять процесс вручную.
2. При больших объемах для сокращения временных затрат лучше приобрести специальное оборудование,  которое ускорит работу и снизит вероятность неправильной правки инструмента.

Как правильно заточить сверло?

При сверлении металла, режущий инструмент теряет начальную остроту рабочей кромки. Не стоит его выкидывать, чтобы приобретать новый.

Даже самая прочная марка стали, подверженная термической обработке, не может обеспечить выполнение сверлильных операций без восстановления режущей части. Вернуть прежние эксплуатационные свойства поможет заточка сверла по металлу.

Приспособление своими руками в бытовых условиях изготовить несложно без использования специального оборудования. Рассмотрим, как вернуть инструменту первоначальные режущие свойства.

Как влияет угол заточки сверла по металлу на эффективность сверления

В домашних условиях часто производят работы по выполнению в металле отверстий требуемого размера.

Не всегда при выполнении сверления имеется возможность оперативно заменить изношенный инструмент новым, имеющим необходимый размер.

Домашние умельцы стараются подбирать необходимый диаметр, но если углы заточки сверл не выдержаны, то проблематично быстро и качественно выполнить поставленную задачу.

Несоответствие остроты режущей кромки и геометрических параметров можно определить по ряду признаков:

• повышенному уровню шума, издаваемому незаточенным хвостовиком;
• интенсивному повышению температуры заготовки при механической обработке;
• резкому нагреву рабочей части и тела, закрепленного в патроне;
• неудовлетворительному качеству формируемых отверстий;
• возрастанию осевого усилия, прикладываемого к электрической дрели;
• качеству стружки, которая крошится, а не имеет спиральную форму.

Затачивать сверла, предназначенные для работ по металлу, приходится значительно чаще, чем те, при помощи которых выполняется обработка древесины

Кроме того, значительно возрастает нагрузка на электродвигатель при попытке приложить в осевом направлении усилие, достаточное для погружения режущей кромки в металл.

Затупление фаски является источником дополнительного сопротивления между режущей частью и поверхностью обработки.

Зная, как правильно заточить сверло по металлу, при обнаружении любого из указанных признаков необходимо немедленно прекратить сверление и приступить к восстановлению.

Изношенная рабочая часть не только снижает эффективность механической обработки, но также влияет на безопасность. При высоком нагреве и повышенной температуре, выполняя мехобработку на значительных скоростях, возможна поломка. Фрагменты металла могут разлететься во все стороны и нанести серьезные травмы.

Заточка сверл – подготовительные мероприятия

Домашних мастеров часто огорчает невозможность дальнейшей реализации замыслов из-за того, что затупилось сверло. Как заточить его самому? Ведь в условиях производственных предприятий для решения такой задачи применяется специальное оборудование.

Оно позволяет обеспечить повышенную точность, надежно фиксирует режущий хвостовик и восстанавливает состояние режущей кромки за ограниченное время. Размышляя, как заточить сверло по металлу у себя дома, проверьте, какой имеется бытовой электроинструмент.

Подойдет следующее оборудование:

• шлифовальная машинка;
• точильный станок;
• электрическая дрель.

Следует тщательно продумать, что понадобится для выполнения работ, чем дополнительно укомплектовать электроинструмент.

Заточка сверла по металлу с помощью специального приспособления заметно упрощает задачу

Заточка сверл своими руками должна производиться с использованием дополнительных принадлежностей:

• точильных кругов, имеющих различную твердость. Зернистость круга подбирается в зависимости от твердости обрабатываемого материала;
• емкости, предназначенной для охлаждающей жидкости. По эффективности охлаждения машинное масло обеспечит больший эффект, чем обычная вода;
• фиксирующего приспособления, позволяющего гарантировать необходимый угол заострения. Важно обеспечить надежную фиксацию при обработке режущей части.

Для обеспечения неподвижности может использоваться сложное приспособление с регулируемым углом или простая точилка для сверл на дрель.

При выполнении работ необходимо использовать средства индивидуальной защиты для соблюдения требований техники безопасности.

Для заточных мероприятий понадобятся:

• защитные очки. Они предохранят слизистую оболочку глаз от засорения стружкой и пылью, а также попадания искр при механической обработке;
• рукавицы. Надежно защитят кожу рук от порезов при касании остро заточенной кромки и разлетающихся фрагментов металлической стружки.

Подготовив все необходимое для выполнения работ, следует изучить, как заточить сверло правильно в домашних условиях. Это позволит избежать ошибок и значительно ускорит выполнение заточных мероприятий.

Работа изношенным сверлом является не только неэффективной, но и небезопасной

Как правильно точить сверла по металлу

К сожалению, не все домашние умельцы имеют представления, как правильно заточить сверло. Некоторые тратят денежные средства на покупку нового, а затупившееся выбрасывают. Вместе с тем восстановление затупившейся поверхности является несложной операцией, позволяющей вернуть прежние эксплуатационные характеристики.

В зависимости от формы режущей части, применяются различные методы восстановления рабочей поверхности:

• одноплоскостной;
• двухплоскостной;
• конический;
• цилиндрический;
• винтовой.

До начала работы следует:

• определиться с методом восстановительных работ;
• осмотреть состояние рабочей поверхности;
• проверить работоспособность заточного устройства;
• подготовить фиксирующее приспособление.

На примере наиболее распространенных методов – одноплоскостного и конического, рассмотрим алгоритм действий.

Чтобы заточка сверла была качественной, необходимо обеспечить его подачу в зону обработки под требуемым углом

При выполнении работ одноплоскостным методом необходимо подвести режущий инструмент к наждачному кругу, обеспечив параллельное расположение режущей кромки относительно плоскости круга. Затем необходимо прижать его к кругу, соблюдая задний угол в интервале 26–30 градусов. Это довольно несложный способ, применяемый для изделий диаметром не более 3 мм.

Обратите внимание на серьезные моменты:

• абразивный круг должен вращаться навстречу затачиваемой поверхности;
• соблюдайте постоянный угол и не допускайте смещения относительно оси;
• выполняйте работу по восстановлению рабочей кромки за один подход;
• охлаждайте нагретый хвостовик при смене положения.

При визуальном осмотре острия рабочие грани должны иметь одинаковый уклон и равную длину, что несложно проверить с помощью шаблона.

Конический метод восстановления – более сложный и требует определенной подготовки. Он имеет принципиальные отличия от одноплоскостного, и используется для инструмента диаметром свыше 4 мм. Затачиваемый инструмент следует держать обеими руками.

Коснувшись рабочей частью абразивной поверхности, необходимо плавно выполнять поворот по задней стороне, придавая конусообразную форму. При этом запрещается открывать инструмент от наждачной поверхности.

Необходимо каждый цикл начинать с рабочей кромки и завершать полным поворотом с последующим контролем углов.

После завершения работ по восстановлению режущей кромки помните, что необходимо довести инструмент.

При выполнении заточки сверл в домашних условиях всегда приходится искать способы, позволяющие сделать результат этого процесса качественным

Задача доводки:

• шлифовка рабочей части;
• удаление мельчайших шероховатостей.

Для этого можно использовать круг с мелким абразивом.

Имеется общее правило при выполнении заточных работ – вначале следует заострить заднее основание, а затем подходить к обработке режущего элемента.

При этом важно соблюдать следующие рекомендации:

• удерживать инструмент, располагая режущую кромку параллельно абразивному кругу;
• применять специальное приспособление, обеспечивающее необходимый угол заострения.

При заточке обратите внимание на указанные моменты:

• соблюдение переднего угла рабочей части. Он замеряется в главной плоскости и располагается между рабочей частью инструмента и основанием кромки резания;
• правильность заточки заднего угла режущей кромки. Он контролируется аналогично переднему, но расположен в задней плоскости инструмента;
• соответствие углового положения двух кромок резания. Угол располагается при вершине рабочей поверхности и расположен между обеими режущими кромками.

Соблюдение рекомендаций по заточке позволит полностью восстановить рабочие характеристики.

Наждачный станок, оснащенный точильным кругом, является универсальным устройством, позволяющим даже в домашних условиях качественно заточить сверло по металлу

Угол заточки сверла – применяем контрольный шаблон

При самостоятельном выполнении заточных работ следует исключить вероятность ошибок. Для этого необходимо проконтролировать правильность обработки, используя специальный шаблон.

Его можно купить в специализированных магазинах или изготовить самостоятельно, используя алюминиевый, медный или стальной лист с толщиной 1–1,5 мм.

Желательно использовать стальной шаблон, отличающийся увеличенным ресурсом использования.

Контрольное приспособление позволяет проверить следующие параметры:

• длину режущей кромки;
• угол при вершине;
• взаимное положение режущей части и перемычки.

Контролируя угол заострения и другие параметры, можно добиться правильной геометрии рабочей части. После проверки с помощью контрольного шаблона можно произвести пробное сверление и, в случае необходимости повторно довести рабочую поверхность.

Сверла по металлу – заточка с помощью приспособления

Для восстановления режущего инструмента в домашних условиях удобно использовать самодельное приспособление. Заточка сверла по металлу – несложная операция, с которой можно справиться самостоятельно. Для обеспечения жесткости конструкции необходимо собирать приспособление на мощной опорной плите.

К основе крепятся следующие элементы:

• приводной двигатель с установленным на валу наждачным кругом;
• поворотная колонка с механизмом фиксации инструмента.

Использование поворотного приспособления позволит произвести заточку в различных пространственных положениях. При этом будет гарантирован угол расположения режущей части относительно абразивной поверхности круга.

Используя насадку с кругом, установленную в патрон обычной бытовой дрели, также можно восстановить режущую кромку.

Для этого необходимо выполнить следующие работы:

1. Зафиксировать режущий инструмент в тисках или приспособлении.
2. Задать требуемое угловое положение.
3. Закрепить абразивный диск в патроне.
4. Поднести дрель с насадкой, соблюдая необходимый угол.

Аналогичные задачи можно выполнять с помощью болгарки, на которой закреплен диск, предназначенный для обработки металла.

Подводим итоги

Разобравшись со всеми тонкостями заточных работ, следует определиться, какой электроинструмент лучше использовать.

Домашними мастерами разработано множество различных приспособлений, обеспечивающих повышенную точность заточки. Важно тщательно изучить их конструкцию и выбрать оптимальный вариант.

Желательно первый раз восстанавливать инструмент под контролем специалиста. Терпение и настойчивость – главные качества в этой работе.
