Как снять патрон с дрели – инструкция для быстрозажимного и ключевого патрона

Дрель в том или ином варианте – обычная, с ударным механизмом, микро-дрель (бормашина) – знакома почти всем. При ее нормальной работе пользователи не задумываются о том, как работает устройство и на какие детали разбирается. А вот в случае поломки приходится узнавать, что и как называется и как это что-то снять для замены или ремонта.

Не будем здесь говорить о привычном методе действий под названием «научный тык», а обратимся к пункту рекомендаций «Если все это не помогло, прочтите наконец инструкцию».

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

• электродвигателя, создающего движение вращения;
• механизма, передающего это вращение к зажимному устройству;
• и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

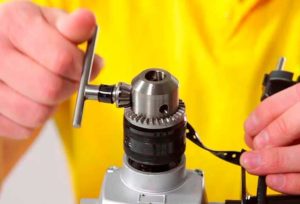

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели.

Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы.

Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно – как снять патрон с дрели Интерскол.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

1. Губки сводятся внутрь патрона.
2. К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
3. Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой.

При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Заключение

Несмотря на разнообразие моделей сверлильной и сверлильно-ударной техники ручного типа, замена или обслуживание патрона не представляют особых затруднений. Делая это периодически при появлении биений, плохом удержании сверла или других проблемах, Вы значительно продлите срок жизни своего инструмента.

Как вытащить сверло из дрели без ключа

Какой ремонт обойдется без хорошей дрели и набора сверл! Однако даже самый надежный инструмент во время работы может заклинить. Не спешите паниковать! Мы вас научим, как поменять сверло в дрели и правильно диагностировать иные поломки.

Устройство дрели – что нужно знать об инструменте?

Заклинивание сверла в патроне дрели или шуруповерта происходило хотя бы раз с каждым владельцем инструментов. Чтобы понять, из-за чего это может произойти, нужно разобраться, как устроена дрель.

Этот инструмент преобразовывает электрическую энергию в механическую, что возможно благодаря электродвигателю, раскручивающему вал.

Через редуктор и шестеренки вращение передается на крепеж, в котором и зафиксировано сверло.

А теперь рассмотрим работу электрической дрели с обратной стороны, при условии, что сверло было закреплено неправильно или недостаточно крепко.

Колебания, которые возникнут в процессе работы, приведут к отклонениям в направлении сверления, в результате вы получите кривое отверстие.

Вибрации от колебания передадутся на шестеренки и редуктор, зацепят вал и сам двигатель – поломкой это сразу не грозит, однако уменьшение срока эксплуатации инструмента гарантированно! Зачастую небрежность при закреплении сверла и приводит к его заклиниваю. Иногда заклинивание происходит в результате соскальзывания сверла с точки сверления – чтобы избежать этого, используйте пружинный кернер, чтобы делать выемки на поверхности для сверла.

Помимо заклинивания, неплотно зафиксированное сверло может выскочить из крепежа, а это уже чревато достаточно сильными травмами для человека, работающего с инструментом, и окружающих, учитывая скорости оборотов современных аппаратов. Поэтому никогда не крепите сверло впопыхах, всегда отключайте дрель для этого от тока, дабы избежать случайного запуска дрели.

Устройство крепления – небоевой патрон

Патроном называют крепеж, в котором фиксируется сверло. Сам крепеж накручивается на шпиндель инструмента. Чаще всего, дрели оборудованы кулачковым патроном.

Эта конструкция собой представляет полый цилиндр с металлическими «пальчиками» внутри.

При повороте регулировочного кольца, которое находится снаружи узла, «пальчики» сходятся или расходятся по внутренней конусовидной поверхности.

Удобство и простота применения обеспечили кулачковому механизму популярность. Однако и оно не лишено недостатков. Один из них – это сложности в работе с маленькими сверлами.

Короткое изделие может попросту провалиться вовнутрь. Закрепить-то его еще можно, положив дрель в горизонтальное положение, но вот надавливать на нее сильно в процессе работы нельзя.

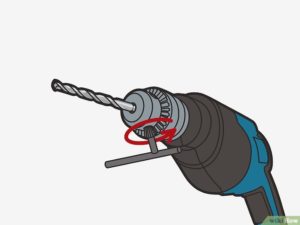

 Если в дрель было вставлено другое сверло, извлечь его можно, провернув регулировочное кольцо в соответствующем направлении.

Вручную это не всегда получается сделать, для этого и существует специальный ключ, который действует, как рычаг, увеличивая усилие.

Кстати, затягивать сверло без ключа также не рекомендуется – чем больше диаметр сверла, тем надежнее должно быть крепление.

При покупке крепежа проследите, чтобы он был прорезинен – так вы меньше будете травмировать руки при закреплении инструмента.

Работа быстрозажимного крепежа – второго по популярности, – возможна без ключа. Достаточно вставить сверло и провернуть рычаг, часто это можно делать одной рукой.

Как поменять сверло в шуруповерте? Схема абсолютно идентичная – патроны у большинства дрелей схожи с крепежами на шуруповертах.

Конечно же, последний инструмент не может быть полноценной заменой качественной дрели, хотя бы потому, что крепеж не предусмотрен для сверл с большим диаметром, да и обороты у шуруповерта, как правило, меньше.

Как поменять сверло в дрели – обходимся самостоятельно!

Далеко не всегда сверло можно достать из патрона обычным способом – в результате сильной нагрузки либо неправильной фиксации оно может заклинить патрон.

Как же достать сверло из дрели, не повредив сам крепеж и инструмент? Прежде всего, попробуйте хорошенько охладить патрон.

Иногда уже этого бывает достаточно, чтобы кулачки немного отпустили сверло, и вы смогли его вытащить.

Самым проверенным способом для извлечения застрявшего инструмента является постукивание по кулачкам.

Для этого свободный конец сверла фиксируется в тисках, к патрону прикладывается деревянная планка, через которую и осуществляется постукивание.

От такой вибрации патрон может ослабить хватку и освободить инструмент. Этот способ пригодится как владельцам классического крепежа, так и владельцам быстрозажимного.

Иногда извлечение становится возможным после смазки сверла машинным маслом или популярной смазкой WD-40.

Последний способ лучше, поскольку за счет распылителя вещество быстрее достанет до нужных точек соприкосновения сверла и патрона.

В любом случае, после смазки нужно будет немного подождать, чтобы вещество проникло глубже.

Если ни того, ни другого под рукой нет, можно сделать «ванну» вашей дрели и из бензина. Продержать патрон в жидкости нужно не меньше часа. При комбинировании способов вы еще быстрее достанете заклинившее сверло.

Как заменить патрон – обновляем дрель

Чаще всего, первым в дрели в негодность приходит именно патрон.

Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой.

Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри.

Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.

Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать.

В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий.

Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.

Снять патрон – одно дело. Подобрать новый – совсем другое.

Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный.

Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.
