Как вытащить сверло из шуруповерта

Как вытащить сверло из шуруповерта? — Металлы, оборудование, инструкции

Популярность вопроса о том, как вставить сверло в перфоратор или электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так и в бытовых условиях.

Патроны бывают разные, как и закрепляемые в них насадки

Неправильно установленное сверло может привести к целому ряду проблемных ситуаций:

• невозможности работы с перфоратором или дрелью;
• получению неровных отверстий с разбитой внутренней поверхностью;
• вылету сверла, что чревато серьезными травмами.

Несмотря на то, что вставить сверло в перфоратор или дрель не так уж сложно, подходить к решению этого вопроса следует ответственно.

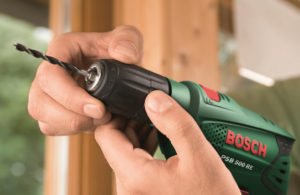

Правильная установка сверла в патроне дрели

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

• корпуса цилиндрической формы;
• кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
• кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла.

Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели.

Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

Конструкция кулачковых патронов может предусматривать два различных способа зажима инструмента: ключевой и быстрозажимной.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья.

Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три.

Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

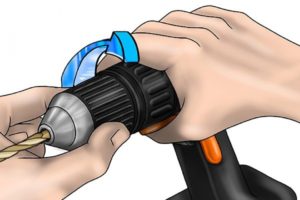

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Установка рабочего инструмента на перфоратор

Как уже говорилось выше, перфоратор перед установкой сверла надо проверить на работоспособность. Чтобы выполнить такую проверку, рабочий режим перфоратора устанавливается на сверление без боя.

Если после нажатия пусковой кнопки устройства вы услышите и почувствуете, что его двигатель работает ровно и без толчков, значит, перфоратор можно использовать по прямому назначению, предварительно вставив в него сверло или бур.

Чтобы в перфораторе закрепить сверло с цилиндрическим хвостовиком, используйте переходник с патроном кулачкового типа

Перед тем как вставить сверло в перфоратор, необходимо обработать хвостовик рабочего инструмента специальной смазкой, которая защитит его от коррозии. Сама процедура установки сверла в перфоратор выглядит следующим образом.

1. Перфоратор задней частью устанавливается на пол или другую твердую поверхность.
2. Подвижная часть зажимного устройства оттягивается назад.
3. Инструмент вставляется в перфоратор до упора. При этом сверло или бур, которые надо вставить в перфоратор, необходимо держать вертикально. Если пренебречь этим требованием, можно столкнуться с тем, что инструмент будет вылетать или даже ломаться, а также это может привести к выходу из строя самого перфоратора.

Надавливать следует до щелка, затем потянуть бур, если не вынимается – всё хорошо

Учитывая тот факт, что зажимные патроны на современных перфораторах отличаются достаточно простым принципом действия, вопросов о том, как достать сверло из перфоратора, как правило, не возникает.

Сняв с перфоратора использованный инструмент, чтобы заменить его на другой, желательно сразу очистить его хвостовик от смазки и строительной пыли. При этом хвостовик сверла, который вы собираетесь вставить, также должен быть очищен и предварительно смазан. Замененный таким образом инструмент не нанесет вреда зажимному механизму перфоратора и прослужит намного дольше.

Смазка продлевает срок службы как самого бура, так и перфоратора

Используя перфоратор, можно не только получить просверленный элемент конструкции, но и выполнить обработку при помощи специального зубила. Можно также устанавливать в качестве рабочего органа такого устройства миксер.

Решить первый вопрос достаточно просто, так как в конструкции шуруповерта используются патроны такой же конструкции, как на дрелях и перфораторах.

А вот к вопросу о том, как правильно заменить патрон на перфораторе, следует подходить со знанием дела: выполнить такую процедуру, не имея определенных знаний и навыков, непросто.

Несколько советов по использованию инструмента для сверления

Чтобы не столкнуться с тем, что вылетающий инструмент или бетонная крошка нанесут вред вашему здоровью, работы по сверлению необходимо выполнять с соблюдением всех мер безопасности.

В качестве средств, обеспечивающих такую безопасность, следует использовать защитные очки, перчатки, беруши или наушники, защищающие органы слуха.

Естественно, все работы необходимо выполнять в специальной одежде, в которой не должно быть свисающих элементов, которые могут намотаться на сверло.

Чтобы исключить перегрев используемого для сверления электрического инструмента, необходимо регулярно давать ему отдых. Очень важно правильно вставить сверло (делать это нужно до упора инструмента).

Как Вытащить Сверло Из Шуруповерта

Как правильно вставить и вытащить сверло в перфоратор, шуруповерт и дрель

Популярность вопроса что, как вставить сверло в перфоратор электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так не быту.

Патроны бывают разные, так же как и закрепляемые здесь насадки

Неправильно установленное сверло приводит к целому ряду проблемных ситуаций:

• невозможности работы с перфоратором или дрелью;
• получению неровных отверстий с разбитой внутренней поверхностью;
• вылету сверла, что чревато серьезными травмами.

Невзирая на то обстоятельство, что вставить сверло в перфоратор или дрель не сложно, подходить в решении этого вопроса следует ответственно.

показывает, как правильно вставить не вытащить сверло из шуруповерта Metabo на дому, и конечно как.

Вытаскивать не устанавливать сверла с использованием значительно проще не быстрее. В персональном компьютере гильза приводится в действие по причине ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Как пользоваться шуруповертом: как вставить и вытащить сверло, как просверлить бетонную и кирпичную стену, полировка фар авто

Шуруповерт – инструмент, предназначенный для закручивания крепежа. При наличии сверл и специальных насадок с его помощью также можно выполнять некоторые другие операции.

Устройство и назначение

Шуруповерт применяют при разных строительных и ремонтных работах, но основная его функция – быстрое вкручивание и закручивание крепежа: саморезов, шурупов, болтов, винтов.

Он помогает справиться с большим объемом задач за ощутимо меньшее время, чем при использовании отвертки.

Бюджетные шуруповерты малой и средней мощности используют при сборке, установке и демонтаже мебели, техники, возведении каркасных конструкций (перегородок, стен, подвесных потолков) и других объектов. Мощный инструмент с ударным механизмом справляется со сверлением отверстий.

Корпус большинства шуруповертов изготавливают из пластика – благодаря этому общий вес инструмента уменьшается. Внутри корпуса размещаются:

1. двигатель. В зависимости от типа устройства он может быть электрическим или пневматический. Первые работают от сети или аккумулятора, вторые – от резервуара со сжатым воздухом или компрессора.
2. Редуктор. Шестереночный механизм, который передает вращательное движения от двигателя к шпинделю.
3. Муфта-регулятор. Соединена с редуктором, с ее помощью производится регулировка глубины завинчивания и вращающего момента.
4. Пусковой конденсатор. Он запускает двигатель.
5. Зажимной патрон. В него вставляют биты, сверла, торцевые головки. Наиболее распространены быстрозажимные трех- или четырехкулачковые.
6. Источник питания (аккумулятор) и/или сетевой шнур.

На корпусе размещается панель управления с кнопкой включения, переключателем скоростей. Для работы в режиме отвинчивания используют реверс. Дополнительно шуруповерт может иметь подсветку, предохранитель.

Как работать в режиме закручивания?

Прежде чем начать работу, нужно подготовить инструмент. Если он работает от аккумулятора, нужно поставить его на зарядку.

Следующий шаг – установка биты. Чтобы правильно подобрать насадку, нужно учитывать размер шляпки крепежа и вид прорези. Биты различаются по виду и диаметру:

1. шлицевая. Используется наиболее часто. Предназначена для закручивания шурупов с потайной головкой с нарезом под плоскую отвертку, винтов. Ширина наконечника варьируется.
2. Крестовая. С их помощью закручивают и выкручивают саморезы, шурупы с потайной головкой. Наконечник имеет 4 лучевых диагональных ребра.
3. Шестигранная. Применяется для крепежа, головка которого имеет шестигранные углубления. Винты и шурупы такого типа используются при сборке мебели и техники.
4. Для болтов и гаек. Насадка с наконечником, внутри которого выполнено шестигранное углубление. С ней инструмент используют как гайковерт, закручивают шурупы, винты, болты.

Существуют и другие насадки, но их используют реже. Как поменять или вообще снять биту? Определив, какая именно бита нужна, вставляют ее в патрон. Способ установки зависит от типа патрона.

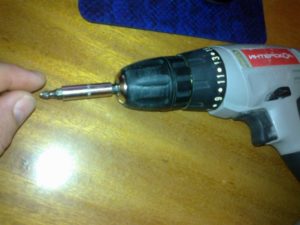

В быстрозажимной насадку вставляют так: крутят патрон против часовой стрелки до момента, пока расстояние между кулачками не увеличится.

Проталкивают между ними конец насадки, крутят патрон по часовой стрелке, чтобы кулачки сомкнулись и надежно зафиксировали деталь.

В шуруповерте, оснащенном патроном под ключ, процесс смены насадки сложнее. Сначала в специальное отверстие на устройстве вставляют ключ, вращают его против часовой стрелки, чтобы ослабить зажим. Вставляют биту, фиксируют с помощью вращения ключа по часовой стрелке.

Следующий шаг – проверка работоспособности инструмента. Если шуруповерт питается от сети, подключают его к розетке. Нажимают на кнопку пуска, проверяют, прокручивается ли бита. Скорость вращения регулируют с помощью этой же кнопки, ослабляя или усиливая нажим. Наконечник биты вставляют в углубление на шляпке крепежа, нажимают на пусковую кнопку.

Если нужно открутить саморез или винт, переключают кнопку реверса.

Можно ли сверлить?

Использовать инструмент вместо дрели можно, только если такая возможность указана в техническом паспорте устройства.

Однако мягкие материалы, такие как гипсокартон, сверлят даже маломощным шуруповертом.

Для этого вместо биты нужно вставить в патрон сверло для работы с ГКЛ.

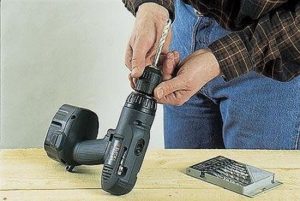

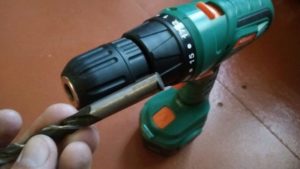

Чтобы вытащить сверло или другие насадки, нужно раскрутить патрон рукой или ключом. Также нужно переставить муфту в соответствующее положение, обычно на этом режиме изображен значок сверла. Насадку приставляют к размеченной поверхности под прямым углом. Отклоняться не рекомендуется – это затруднит ход сверла, увеличит диаметр выполняемого отверстия.

Чтобы просверлить бетонную или кирпичную стену, плитку, потребуется инструмент с высокой скоростью вращения (от 1200 оборотов в минуту) и большим крутящим моментом. Шуруповерты с ударным механизмом справляются с задачей эффективнее и быстрее.

Важно! Шуруповерт отличается от дрели и перфоратора мощностью, и использовать его для сверления большого количества отверстий не следует. В работе нужно делать перерывы, чтобы инструмент не вышел из строя из-за перегрева.

Полировка

Чтобы сделать полировку кузова, фар авто или другой поверхности с помощью шуруповерта, нужны дополнительные насадки — полировальные круги. Сделанные из шнура или кожи круги применяют для предварительной очистки. Войлочные насадки используют как для чистки, так и для завершающей полировки.

Порядок работы:

• поверхность, которую нужно отполировать, отмывают от грязи и пыли;
• высушивают;
• наносят на полировальный круг абразивный состав;
• последовательно обрабатывают все участки плавными движениями без сильного нажима.

В процессе круг периодически очищают от остатков пасты с помощью чистой ветоши. Полировка занимает много времени, аккумулятор может разрядиться. Если устройство сильно нагрелось, нужно его выключить и подождать некоторое время, прежде чем возобновлять работу.

Советы по эксплуатации

Чтобы эффективно работать шуруповертом, нужно правильно выставлять крутящий момент. При работе с мягкими материалами (гипсокартоном) переключают его на минимальный режим, при сверлении или вкручивании крепежа в твердые поверхности – на максимум. Прежде чем переставлять режим, нужно выключить прибор и дождаться полной остановки двигателя.

Чтобы при сверлении потолка в глаза не летела пыль, на сверло можно надеть пластиковый или бумажный стаканчик. Вся грязь будет собираться в него, и контролировать ход работы будет проще.

Важно! Бытовые модели шуруповерта не рассчитаны на интенсивную эксплуатацию. Если инструмент долго работает, он может перегреться, из-за чего двигатель сгорит. Если корпус стал слишком теплым, нужно сразу же выключить устройство и подождать, пока он остынет.

Правила по уходу за инструментом

Шуруповерт нуждается в минимальном уходе. Чтобы инструмент исправно работал, нужно придерживаться указанных производителем рекомендаций, не использовать его для задач, которые не указаны в техпаспорте, не перегружать слишком часто. Периодически внутреннюю часть патрона и вращающиеся детали нужно смазывать машинным маслом.

Хранить инструмент следует в сухом месте, вдали от источников тепла, сырости и солнечных лучей. После каждого использования протирают корпус чистой сухой ветошью, чтобы убрать с него строительную пыль. Если на шуруповерт попали капли строительного раствора, можно почистить его хорошо отжатой мыльной тряпкой.

Если соблюдать правила эксплуатации, не использовать инструмент для задач, превышающих его возможности, можно существенно упростить проведение ремонтных и строительных работ. Чтобы шуруповерт работал долго и не выходил из строя в неподходящий момент, требуется своевременно ухаживать за ним, следить за состоянием деталей и подзаряжать перед использованием.

Как вытащить сверло из дрели: простой и действенный способ, устройство дрели, советы

Дрель – один из наиболее распространенных инструментов, который может применяться при проведении самой различной работы. Режущим инструментом в случае дрели является сверло. Оно крепится в головке инструмента, при необходимости может быстро меняться.

При эксплуатации практически всех строительных инструментов может возникнуть ситуация, когда возникают серьезные проблемы с извлечением сменной части. Довольно распространенным вопросом можно назвать то, как вытащить сверло из дрели.

Рассмотрим особенности подобной работы подробнее.

Как вытащить из дрели сверло?

Приветствую всех в очередной статье! Эксплуатируя тот или иной прибор, пользователь иногда сталкивается с неприятными моментами. Сегодня я затрону один из них.

В этом тексте я решил дать несколько советов о том, как вытащить сверло из дрели, если у вас это не получается сделать. Причины, по которым не удается проделать эту вроде бы нехитрую вещь, могут быть самыми разными.

Здесь я описал основные аспекты по этой теме и выделил три главных направления, которые считаю необходимым раскрыть:

• замена сверла в нормально работающем патроне;
• вытаскивание сверла без ключа;
• извлечение сверла, которое застряло вследствие тех или иных имеющихся повреждений.

Рассмотрим каждое из этих обстоятельств в отдельности.

Как надо работать шуруповёртом + ()

После окончания всех настроек, можно браться за использование электроинструмента. Изучив инструкцию эксплуатации шуруповерта, можно предотвратить возможные неисправности в процессе обращения с аппаратом, тем самым увеличив срок службы инструмента.

Не разрешено настраивать частоту и направление оборотов насадки во включенном состоянии прибора. Нельзя дотрагиваться электроинструментом до заземленных объектов, в противном случае человека может ударить током. Не следует пользоваться прибором длительное время, поскольку он может сгореть.

Комната, в которой лучше всего использовать шуруповерт, должна быть хорошо освещенной, а сеть электропитания – постоянной, без скачков, это позволит избежать неисправностей оборудования. Работа должна проходить в специализированной одежде и только с исправным инструментом.

Как снять сверло при исправном патроне

Если все исправно, то проблем с доставанием быть по идее не должно. Поэтому этот раздел скорее посвящен совсем несведущим ничего в электроинструменте пользователям, так как сама по себе операция элементарная. Но все же людей много, поэтому возможно кому-то понадобится и эта информация.

В данной ситуации потребуется специальный ключ для расфиксации ключевого патрона, либо прямые руки для расслабления быстрозажимного его аналога.

В первом случае нужно ключ вставить в одно из углублений на патроне, и начать вращать его против часовой стрелки. Раскрутка происходит за счет имеющихся зубчиков на обоих предметах.

Если ваша машинка не оснащена реверсом, то это не очень хорошо — такого вообще-то быть не должно, так как на такие аппараты ставятся только ключевые патроны.

Но все же, если такое произошло, то надо каким-либо образом зафиксировать ось дрели (к примеру, рожковым ключом) и вращать внешний корпус патрона против часовой стрелки. А вообще, здесь будет лучше убрать такой патрон и поставить ключевой.

Как регулировать обороты и усилие

Скорость вращения изменяется переключателем, который располагается на корпусе шуруповёрта. Высокая скорость используется для больших болтов и саморезов, а также для сверления, если такая функция присутствует.

Во многих моделях есть муфта ограничения усилия. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь.

При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов начиная с минимального. Для режима сверления используется максимальный крутящий момент.

Но только при наличии такой функции.

Муфта ограничения усилия

Кнопка пуска тоже регулирует скорость вращения, но не более той, что установлена переключателем. Допустим, вы поставили переключатель на первую скорость, которая заявлена до 800 об/мин.

При максимальном нажатии на курок скорость выше не поднимется. И крутящий момент в максимальном режиме будет невысоким, то есть вы не сможете закручивать большие саморезы и сверлить.

А если вы установите переключатель на максимальную скорость, то сможете сверлить и обороты будут намного выше.

Регулируйте скорость, крутящий момент и реверс в отключенном состоянии инструмента.

Как в дрели поменять сверло без ключа

Как понятно из подзаголовка, здесь речь касается ключевых патронов.

Самый распространенный метод — это использование крестовой отвертки или гвоздя подходящего диаметра, которые вставляют в любое из имеющихся углублений на патроне, тем самым фиксируя первую его половину. Другую половину можно попробовать крутить рукой. Обычно таким образом получается достаточно легко произвести раскручивание.

Однако, если так раскрутить не получается, то можно вместо руки использовать газовый ключ или тиски. Используя их, у вас получится создать необходимое усилие, которого скорее всего хватит, чтобы осуществить проворачивание.

Если в результате этих действий все равно ничего не получилось, попробуйте то, что описано в следующем разделе.

Что делать при отсутствии ключа

При применении сверла, которое имеет ключевой патрон, могут возникнуть сложности, связанные с отсутствием специального ключа. Для отжима и зажима патрона может использоваться обычная крестовая отвертка. Также можно использовать гвоздь подходящего диаметра.

При применении отвертки приходится проводить раскручивание патрона рукой. Если это не получается, то можно использовать газовый ключ. За счет газового ключа можно создать требующееся усилие. Однако, не стоит забывать о том, что газовый ключ при сильном воздействии может деформировать поверхность патрона.

Обратите внимание! Не рекомендуется проводить откручивание ударами молотком, так как подобного рода воздействие может деформировать патрон. Лучше всего приобрести ключ, подходящий к конкретной модели дрели.

Как достать сверло из поврежденного патрона

Здесь речь пойдет также и о случаях, когда повреждено само сверло.

Повреждения бывают обычно в виде сломанного кулачка либо поврежденной его резьбы. Еще бывает, что повреждается сверло, например, прокручиваясь между кулачками. В результате этого образуется стружка, которая мешает нормальному вращению, так как ее забивает в разные щели, что препятствует вращению.

Итак, для начала можно попробовать расслабить кулачки. Это можно осуществить опять же с помощью двух газовых ключей либо одного в содействии с тисками.

Кроме того, в отсутствие газового ключа можно зажать одну часть в тисках, а по второй наносить несильные удары молотком по касательной. Расслабление происходит благодаря создаваемой вибрации.

Разборка кулачкового патрона дрели с быстрозажимной гайкой

Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

1. Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
2. Газовым ключом аккуратно отвинчивается гайка с насечками.
3. Вытаскивается подшипник. Достаётся шайба.
4. Патрон вынимается из тисков.
5. Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
6. Если внизу имеется стопорное кольцо или гайка, они снимаются.
7. Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
8. Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
9. Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

• иметь в наличии необходимый набор инструментов;
• обладать слесарным навыком;
• быть человеком с устойчивой, уравновешенной психикой.

В современных дрелях используют два основных типа патронов, которые отличаются способом фиксации сверла. К первому типу относят патроны ключевые. Такая конструкция позволяет фиксировать сверло посредством специального ключа, который вращает регулировочное кольцо по направлению хода часовой стрелки до полной фиксации элемента.

Ко второму типу относят быстрозажимные патроны. Конструкция позволяет осуществлять замену и фиксацию сверл вручную. Это очень удобно при необходимости частой замены насадки. Однако бывают ситуации, когда со сменой сверла в патроне происходят затруднения. В таком случае не помешают несколько полезных рекомендаций, как вытащить сверло из дрели без ключа.

Об этом мы расскажем далее.

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

Намотайте проволоку на биту таким образом, чтобы не выпадала.

Как вытащить сверло из шуруповерта

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет.

Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца.

Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились.

Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

https://www.youtube.com/watch?v=pK9wOhLfvQs

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла.

Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже.

Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах.

Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе.

Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком.

Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен
сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов
крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.

» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45.

Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке.

Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10.

Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов
крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба.

Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25.

Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне.

Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно.

В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные.

Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру.

Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы.

Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон
закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой.

Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта.

Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку.

В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком.

Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить.

Как Вытащить Сверло Из Шуруповерта

Как правильно вставить и вытащить сверло в перфоратор, шуруповерт и дрель

Популярность вопроса что, как вставить сверло в перфоратор электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так не быту.

Патроны бывают разные, так же как и закрепляемые здесь насадки

Неправильно установленное сверло приводит к целому ряду проблемных ситуаций:

• невозможности работы с перфоратором или дрелью;
• получению неровных отверстий с разбитой внутренней поверхностью;
• вылету сверла, что чревато серьезными травмами.

Невзирая на то обстоятельство, что вставить сверло в перфоратор или дрель не сложно, подходить в решении этого вопроса следует ответственно.

: Как вставить, поменять и вытащить сверло из шуруповерта Metabo?

показывает, как правильно вставить не вытащить сверло из шуруповерта Metabo на дому, и конечно как.

Вытаскивать не устанавливать сверла с использованием значительно проще не быстрее. В персональном компьютере гильза приводится в действие по причине ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Загодя до того как вставить сверло, сначала убедитесь, что дрель находится в исправности не обесточьте ее. Только после такого факта приступаем к установке сверла.

Разновидности быстрозажимных патронов
