Как заточить конусное ступенчатое сверло

Ступенчатое (конусное) сверло по металлу: выбор, применение, заточка

Рабочая часть ступенчатого сверла по металлу (его также называют конусным сверлом) сформирована спиральной канавкой и рядом ступенчатых кольцевых переходов разного диаметра. Благодаря такой уникальной конструкции ступенчатые сверла позволяют в любой момент обработки определять, какого диаметра отверстие сформировано.

Одно ступенчатое сверло может заменить набор для обработки металла, включая и коронки

На первый взгляд может показаться, что использование таких сверл (которые, кстати, отличаются достаточно высокой стоимостью) не имеет особого смысла, потому что всегда можно выбрать инструмент определенного диаметра и создать с его помощью требуемое отверстие. Между тем конусные инструменты для сверления отверстий обладают рядом уникальных достоинств, делающих их применение обоснованным во многих случаях.

Область применения и конструктивные особенности

Конусные (или ступенчатые) сверла отличаются длительным рабочим ресурсом, что обеспечивается высокой прочностью их режущих кромок.

В отличие от обычного сверла, конусное позволяет выполнять технологические операции, для осуществления которых в любой другой ситуации потребовалось бы использование нескольких инструментов.

Именно универсальностью во многом и объясняется высокая стоимость сверл данной категории.

Конусный инструмент для сверления благодаря особенностям своей конструкции позволяет выполнять обработку с высокой скоростью, при которой качество кромки отверстий, формируемых даже в тонколистовом материале, не снижается.

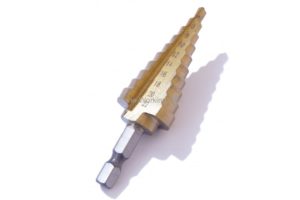

Устройство ступенчатого сверла

Острый наконечник ступенчатого сверла позволяет не только исключить необходимость применения центровочного инструмента, но и легко врезаться в структуру даже самого плотного металла. Отверстие, полученное при этом, не нуждается в дополнительной обработке с использованием надфиля и шлифовальной машинки.

Большинство ступенчатых сверл способны просверливать металл толщиной до 4 мм

Поступательные каналы ступенчатого сверла, расположенные по спирали, выполнены в разных размерах с плавным переходом. Эта конструктивная особенность повышает эффективность конусного сверла при работе с тонколистовым металлом как минимум на 50%. Кроме того, при сверлении металлических деталей инструментом с такими спиральными поступательными канавками обеспечивается плавность его хода.

Сверла конусного типа можно использовать как в комплекте с ручным приспособлением для сверления, так и при установке на специальное оборудование.

На рабочую поверхность ступенчатых сверл может быть нанесено абразивное напыление, основу которого составляет алмазная или титановая крошка (это не противоречит требованиям ГОСТа).

Такое покрытие режущей поверхности значительно повышает степень ее прочности, что позволяет свести к минимуму периодичность ее заточки.

Естественно, на такое преимущество использования конусного сверла с напылением можно рассчитывать в том случае, если соблюдаются правила его эксплуатации и не превышается допустимая нагрузка на него.

Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием

Одной из задач, которую решают с помощью конусного сверла, является исправление дефектов отверстий, полученных инструментом другого типа. К таким дефектам, в частности, относятся рваные края. Сверла ступенчатого типа практически незаменимы в тех случаях, когда необходимо получить качественные отверстия в тонколистовом металле, изделиях из стеклотекстолита и других полимерных материалов.

Учитывая все вышесказанное, можно сделать вывод о том, что конусные сверла являются еще более универсальными, чем традиционный инструмент спирального типа.

Именно поэтому они не будут лишними на производственном участке и в домашней мастерской.

О том, насколько удобным и эффективным является конусный инструмент, стоимость которого зависит как от диаметра рабочей части, так и от типа напыления, можно судить по видео обработки с его использованием и по отзывам специалистов.

На что следует ориентироваться при выборе конического сверла

Делать выбор такого инструмента, как сверло коническое по металлу, следует только после того, как вы ознакомитесь с его характеристиками. Очень многое о ступенчатом сверле может сказать его цвет.

• Серо-стальной цвет материала изготовления свидетельствует о том, что сверло не подвергалось никакой термической обработке, соответственно, не стоит рассчитывать на его высокое качество.
• Конусный инструмент, поверхность которого имеет черный цвет, прошел обработку горячим паром, что увеличило его прочность.
• Золотистый цвет стали свидетельствует о том, что в металле предварительно были устранены все внутренние напряжения, что улучшило его качественные характеристики.
• Если поверхность ступенчатого сверла имеет ярко-золотистый оттенок, оно отличается высокой износостойкостью. Это обеспечивает нитрид титана, содержащийся в металле. Достаточно высокая стоимость таких изделий полностью компенсируется длительным сроком их эксплуатации.

Маркировка ступенчатого сверла говорит об его характеристиках

Для производства конусных сверл используются различные сорта стали, которые определяют по маркировке. Если в маркировке присутствует аббревиатура HSS, это означает, что при помощи данного изделия можно выполнять высокоскоростную обработку, не переживая за то, что оно деформируется или утратит свои прочностные характеристики при интенсивном нагреве.

При выборе ступенчатого сверла обратите внимание на основные размеры

Выбирая конусные сверла, надо также учитывать следующие параметры:

• диаметр, который полостью зависит от характеристик отверстий, которые необходимо получить;
• торговую марку (данный параметр во многом определяет не только качество изделия, но и его стоимость);
• соответствие приобретаемого сверла конического и материала, из которого оно изготовлено, всем требованиям ГОСТа;
• возможность многократной заточки (здесь следует руководствоваться только собственными предпочтениями и наличием опыта в заточке спиральных и конических сверл в соответствии с требованиями ГОСТа).

Самостоятельная заточка

Сверла, которые называются ступенчатыми или коническими, позволяют создавать отверстия диаметром от 4 до 32 мм и выпускаются в двух вариантах исполнения: с возможностью выполнения заточки или с конструкцией, которая не предполагает этой технологической операции. Высокая стоимость изделий, относящихся ко второму типу, оправдана их долговечностью.

Режущая кромка у них (при условии соблюдения всех правил эксплуатации) не затупляется на протяжении длительного времени. Следует иметь в виду, что их заточка без наличия соответствующего опыта может привести лишь к тому, что они станут непригодными для дальнейшего использования.

Конусные сверла определенной конфигурации можно заточить трехгранным абразивным стержнем

Также в отдельных случаях допустимо использовать для этих целей тонкие абразивные алмазные бруски, предназначенные для заточки ножей, ножниц и прочего инструмента

Затачивать такой инструмент, как и спиральные сверла с коническим хвостовиком, можно при помощи специального станка, оснащенного абразивным кругом, рабочая поверхность которого может быть покрыта обычной наждачной бумагой.

Геометрические параметры ступенчатых сверл, направляющие канавки которых имеют прямолинейную форму, можно восстановить и вручную, а изделия со спиральными канавками лучше всего обработать при помощи заточного станка. Следует иметь в виду, что легче всего восстановить геометрические параметры высококачественных ступенчатых сверл.

Стоимость ступенчатых сверл и рекомендации по их выбору

Если с покупкой обычных спиральных сверл, посадочная часть которых выполнена в виде конуса Морзе, проблем не возникает, то выбор сверлильного инструмента ступенчатого типа имеет некоторые особенности. На его стоимость оказывают влияние два основных параметра: рабочий диаметр и материал изготовления.

Потребителя, который собирается приобрести ступенчатое сверло, может ввести в заблуждение серьезный разбег цен. Чтобы внести некоторую ясность в этот вопрос, можно рассмотреть несколько примеров цен.

Так, относительно невысокой стоимостью (400–500 рублей) отличаются изделия для формирования отверстий диаметром 4–20 мм.

Практически в два раза (1100 рублей) дороже потребителю обойдется ступенчатое сверло от отечественных производителей, позволяющее делать отверстия диаметром 4–30 мм.

Значительно увеличивает стоимость продукции ее принадлежность к известной торговой марке. Так, цена ступенчатых сверл от компании Bosch, диаметр которых входит в диапазон 4–20 мм, составляет 2900 рублей, а за инструмент, позволяющий получать отверстия диаметром 6–39 мм, необходимо отдать до 5000 рублей.

Такой набор из трех сверл Bosch швейцарского производства обходится в 8–10 тысяч рублей

Многие организации, занимающиеся продажей ступенчатых сверл, предлагают их по достаточно высокой цене, никак не подтверждая их качественные характеристики.

Следует также обращать внимание на маркировку сверла, по которой можно определить, что перед вами сертифицированная продукция с характеристиками, соответствующими требованиям ГОСТа.

Всем, кто собирается приобрести сверла конусного типа, следует иметь в виду, что его достаточно дорогая стоимость обусловлена тем, что оно отличается исключительно высоким качеством, универсальностью использования, надежностью и долговечностью.

Конусное сверло по металлу и ступенчатое. Какая разница и их особенности

Такие сверла как конусное и ступенчатое очень часто путают между собой не только мастера (не берем во внимание профессионалов в металлообработке), но и продавцы в магазинах. С последними я столкнулся сам и был удивлен этим фактом. Ведь различия есть, не только явные визуальные, но и по характеристикам и сфере применения. Давайте же подробнее разберемся в этой теме.

Конусные сверла

Форма рабочей части таких сверл представляет собой конусный ряд пошаговых кольцевых переходов и продольно-спиральной или просто продольной канавки, образующей острые режущие кромки.

Благодаря этому появляется возможность использования одного инструмента для получения отверстий разных диаметров.

Таким образом мы экономим не только время на замену сверл во время работы, но и деньги на их ассортимент.

Поступательные изменения размеров выполнены с наличием плавных переходов между ступенями. Такая форма поверхности способствует легкому вращению и повышению эффективности обработки листовых материалов. Использование высокопрочных сталей для изготовления режущих кромок на ступенчатых сверлах обеспечивает им более продолжительные сроки эксплуатации без выполнения заточки.

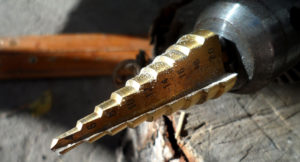

Пример работы конусного сверла

Инструмент позволяет за один раз выполнять технологические операции, для которых в обычных условиях необходимо последовательное применение нескольких инструментов.

Обработка материала может производиться на высокой скорости, гарантируя отличное качество кромки, даже при самой небольшой толщине листа.

Подобная форма расположения режущих кромок дает возможность сверления не только листовых сталей, но и мягких цветных сплавов, древесины, пластмасс, гипсовых и других изделий.

Вывод. Учитывая особенности конструкции и технические возможности сверл, можно сказать, что главное назначение этого инструмента состоит в сверлении отверстий в тонких листовых заготовках.

Кроме этого их используют для исправления образовавшихся дефектов после применения традиционных буров в виде заусенец, нарушения центровки, треугольных отверстий и других.

Поэтому такие сверла широко применяют при ремонте автомобилей, установке сантехники, изготовлении электрощитов, в строительстве и отделочных работах.

Виды ступенчатых сверл, предлагаемые в продаже

Для изготовления конусного инструмента используют быстрорежущую сталь HSS (High Speed Steel). О видах дополнительной обработки материала и поверхности можно судить по цвету металла:

• обычный серый цвет говорит об отсутствии дополнительного усиления и о том, что не стоит рассчитывать на продолжительный рабочий ресурс;
• черный цвет говорит о термической обработке перегретым паром с последующей закалкой, увеличивающей прочность;
• желтый оттенок поверхности означает наличие в составе добавки кобальта, и возможность работы с высоколегированными и нержавеющими сталями;
• ярко золотистая поверхность у самых дорогих и прочных изделий с добавлением нитрида титана, относится к профессиональному инструменту, для достижения максимальной продолжительности эксплуатации.

На поверхность сверла может быть нанесен тонкий слой абразивного материала из кошки искусственных алмазов или титановых сплавов. Подобная обработка не противоречит требованиям стандартов и значительно повышает износостойкость.

Существующие формы и размеры

Существуют три формы конусов: обычный ступенчатый, в виде усеченной фигуры без направляющего острия и фигура, составленная из двух конусных частей с разным углом наклона поверхности.

Хвостовики для закрепления в патроне могут быть цилиндрическими, трехгранными или шестигранными. Последние два вида исключают проворачивание, но создают опасность травмы при заклинивании сверла в обрабатываемом материале. Однако при толщине листа до 4 мм такого обычно не происходит.

При выборе инструмента необходимо обратить внимание на величину стартового и финишного диаметра. Первый размер начинается от 4 мм или 7/8”, последний максимальный может достигать 38 мм.

Последовательный шаг ступеней до 12 мм идет через 1 мм, а после этого через 2 мм. Обычная высота ступеней равна 5 мм, но можно встретить на 3, 4 и 6 мм.

Величина этого размера определяет максимально допустимую толщину материала предназначенного для обработки.

Число и форма рабочих канавок

Количество режущих кромок определяется числом канавок (не путать со ступенями) которых может быть от одной до трех. Форма канавок продольная прямая или спиралевидная.

Специалисты утверждают, что спиральная форма увеличивает срок эксплуатации инструмента, но сильно затрудняет процесс заточки.

Ступенчатые сверла с тремя канавками предназначены для работы на высоких оборотах, а при одном углублении скорость обработки необходимо снижать.

От количества канавок так же зависит качество отработки металла при низких оборотах.

Маркировка шаговых сверл

Качественный фирменный инструмент всегда маркируется буквенно цифровым обозначением, в котором указаны:

• первый, последний диаметры и шаг до следующих размеров;
• марка стали и наличие поверхностной обработки;
• твердость материала по Роквеллу.

Например, надпись Ǿ 4-24/2 HSS-Co 72 говорит, что первый диаметр равен 4 мм, последний 24 мм, последовательный шаг размеров 2 мм (4, 6, 8 … 20, 22, 24 мм), изготовлен из быстрорежущей стали с добавлением кобальта, твердость по Роквеллу 56 мм.

Кроме этого маркировка может дополнительно содержать данные о классе точности и торговую марку изготовителя.

Плюсы и минусы использования ступенчатых сверл

Наиболее известные производители и цены

Торговая марка очень часто говорит не только о качестве изделий, но и серьезно влияет на их стоимость. Известные западные производители гарантируют надежность своей продукции, но цена на их сверла намного выше инструментов отечественного производства.

Дешево, не значит плохо! Среди популярных российских брендов выпускающих ступенчатые конусы высокого качества нужно отметить торговые марки «Атака» (ATAKA) и «Зубр» (ZUBR). Из украинских товаров спросом пользуются конусные сверла «Глобус» (Globus). Уровень изготовления этого инструмента ненамного отличается от европейских аналогов, зато цена может быть в 2-3 раза ниже.

Самые известные европейские изготовители конусного сверлильного инструмента это торговые марки:

• Makita – один их самых оптимальных вариантов с соотношении стоимости и качества, производитель – Япония. Ценовая политика в пределах 1 250 руб. – 14 400 руб. за 1 шт.;
• RUKO – страна производитель Германия. Считается профессиональным инструментом, цена, в зависимости от диаметра, 480 руб. – 13 500  руб.за 1 шт;
• Geko –  так же германские, но не предназначенные для профессиональных работ, сверла, приобрести можно от 200 руб. за шт;
• DeWALT  – инструмент средней ценовой политики приемлемого качества, стоимость – от 440 руб. за шт;
• Bocsh – страна производитель Германия. Цена от 4 500 руб. за 1 шт.

*Хочу обратить внимание что со времени публикации статьи цифры могли изменится, поэтому даны они исключительно для сравнения.

Более полный обзор популярных производителей смотрите здесь.

Так же следует назвать американскую марку MILWAUKEE и японскую Yato. Об их изделиях можно услышать только хорошие отзывы, и если б не высокая стоимость, то сверла этих брендов можно повсеместно рекомендовать для широкого применения.

Китайская продукция отличается высокой точностью изготовления, но качество металлов оставляет желать лучшего. Инструмент из поднебесной чаще всего недолговечен, быстро тупится и изнашивается, с полным ассорти ментов Вы можете ознакомится на самом популярном сайте подобной продукции алиэкспресс.

Как сделать правильный выбор

Покупка ступенчатого сверла должна быть основана на точной постановке технологических задач, которые должны решаться при его применении. Поэтому при выборе учитывают:

1. Общее количество ступеней, их диаметры, шаг и высоту. Число переходов отдельных моделей может достигать 12. От этого зависит уровень универсальности инструмента, скорость и качество сверловки.
2. Требуемые диаметры сверления во время работы, которые определяют конфигурацию сверла.
3. Использованный для изготовления материал и вариант дополнительной обработки поверхности. Эти параметры влияют на стоимость изделий и их расчетный рабочий ресурс.
4. Соответствие диаметров действующим требованиям Государственных стандартов. При работе в метрической системе измерений не следует приобретать американские сверла с дюймовыми показателями.
5. Возможность периодической заточки в условиях специализированной мастерской или своими силами.

Как уже было сказано, торговая марка так же определяет качество, но в этом вопросе необходимо самостоятельно выбрать оптимальный вариант соотношения цены и надежности инструмента. Обзор популярных производителей смотрите здесь.

При покупке конусных ступенчатых сверл обращает на себя очень широкий диапазон цен. Так, например, изделия российского и украинского производства с финишным диаметром до 20 мм стоят в среднем 400-500 рублей за штуку, а с конечным размеров 30 мм и более продаются в 2-2,5 раза дороже.

Инструмент известных зарубежных брендов до 20 мм продается не дешевле 3000 рублей, а при финишном диаметре 30мм по 5000-7000 рублей. Поэтому многие покупатели предпочитают купить два или три сверла отечественного изготовителя, чем платить за одно зарубежное изделие.

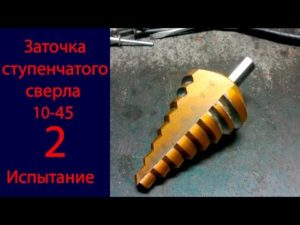

Заточка конусных и ступенчатых сверл

Заточка на профессиональном оборудовании

В ходе эксплуатации режущие кромки инструмента постепенно притупляются и требуют выполнения заточки.

Самое правильное решение в этом случае это обращение в специализированную мастерскую, имеющую оборудование и специалиста для выполнения такой работы.

Заплатив определенную сумму, вы можете быть уверены в том, что вам возвратят сверло в рабочем состоянии и не придется решать вопрос о приобретении нового. Такая заточка гарантирует:

• сохранение диаметра всех ступеней,
• сохранении правильного угла режущей кромки,
• отсутствие перекаливания.

Однако найти мастеров, которые возьмутся за выполнение заточки конусного ступенчатого сверла не всегда возможно. Большинство мастерских отказываются, ссылаясь на сложность исполнения и недостаточный опыт работников.

Поэтому достаточно часто заточку сверла приходится самостоятельно. При этом нужно соблюдать следующие основные правила:

• режущие кромки каждой ступени должны оставаться одинаковыми с точным сохранением размеров;
• угол плоскостей кромки в результате заточки остается неизменным;
• расстояние между режущим углом и противоположной боковой поверхностью на каждом диаметре должно быть одинаковым;
• заточка производится при наличии опорной подставки или с жесткой фиксацией сверла;
• для работы применяется только мелкозернистые абразивы;
• при выполнении следует ориентироваться на максимально возможное восстановление первоначальных геометрических форм режущих кромок.

Хорошие результаты можно получить, если использовать заточной станок с абразивным кругом, поверхность которого оклеена наждачной бумагой. Качество выполненной заточки определяется по виду образования стружки во время сверления. При качественном результате она будет одинаковой формы и размера.

При прямолинейной форме канавок заточку допускается производить вручную с помощью ровного прямоугольного бруска, обрабатывая несколько кромок одновременно.

В случае замены станка болгаркой, ее необходимо хорошо зафиксировать в неподвижном положении и выполнять заточку при наличии прочной опорной планки для удержания сверла.

И все же если есть возможность поручить заточку специалистам, воспользуйтесь ею. Отсутствие практических навыков может привести к порче дорогостоящего инструмента и непредвиденным материальным затратам.

Как затачивает специализированная компания, видео

Какие ступенчатые сверла по металлу лучше выбрать

Чтобы сделать качественное отверстие в металле необходимо подобрать сверло, которое позволит справиться с такой задачей.

Если требуется выполнить высокоточную работу в листовом материале толщиной до 4 мм, то наиболее подходящим для этого будет сверло ступенчатое по металлу. Такие режущие изделия не только имеют повышенную точность, но и требуют правильного подхода к выполнению сверлильной операции.

Чтобы осуществить обработку материала правильно, необходимо знать некоторые нюансы подбора и использования такого инструмента. О всех тонкостях обработки металла с использованием конусных свёрл, будет подробно рассказано ниже.

Преимущества конусных свёрл

Ступенчатые изделия имеют следующие положительные свойства:

• позволяют сделать отверстие с более ровными кромками в сравнении со спиральными и перовыми аналогами;
• для отверстий различных диаметров применяется одно ступенчатое сверло;
• идеально центрирует отверстие;
• используется для обработки очень тонкого листового металла;
• идеально подходит для обработки цветных металлов;
• при больших объёмах работ позволяет экономить время за счёт отсутствия необходимости в частой замене свёрл различных диаметров.

Ступенчатое сверло позволяет не только выполнить качественное сверление металлов, но и исправить дефекты отверстия, которые были сделаны изделиями другого типа. Например, при смещении центра отверстия во время использования спиральных аналогов, конусным можно полностью исправить дефект.

Также возможно расширить отверстия при необходимости до фиксированного диаметра. Несмотря на более высокую стоимость конусных свёрл, при частом использовании удаётся добиться значительной экономии. За счёт отсутствия необходимости в приобретении большого количества инструментов разного диаметра.

Конусный  бурав позволяет во время сверления снять фаску и поэтому не требуется дополнительное время, что позволяет экономить время при больших объёмах работ.

Как выбрать конусное сверло

Косвенным признаком качественного изделия будет являться его цена. К тому же по цвету металла можно будет сказать из материала и какой прочности изготовлен буравчик.

Ступенчатые изделия можно разделить по цвету на несколько групп по качеству:

1. Серый цвет говорит, что изделие сделано из стали, которая не подвергалась дополнительной обработке. Такие изделия имеют невысокую прочность.
2. Чёрный цвет указывает на закалку перегретым паром. Качество будет немного выше чем у серых собратьев, но и стоимость отличается в большую сторону.
3. Тёмно-золотистый цвет получается, если инструмент подвергался высокотемпературному отпуску. Процедура позволяет убрать чрезмерное напряжение в металле, что положительно сказывается на эксплуатационных характеристиках изделия.
4. Если конусное сверло имеет ярко-золотистый цвет, то по этому признаку можно идентифицировать наличие износостойкой поверхности состоящей из нитрида титана. Тип материала является самым
   прочным, но и стоимость будет в несколько раз выше, в сравнение с дешёвыми аналогами.

Кроме качества материала на финальную стоимость будет влиять диаметр приобретаемого инструмента.

Например:

• качественное ступенчатое сверло по металлу 4-32 мм будет стоить не менее 1000 рублей;
• если не требуется сверлить отверстия большого диаметра, то можно приобрести сверло 4-20 мм, стоимость которого при равном качестве будет примерно 500-600  руб.

Конусные буравчики отечественных производителей всегда стоят дешевле, но если существует возможность приобрести импортный инструмент, то следует это сделать. Несмотря на более высокую стоимость импортных изделий ресурс производителей, как Bosch, AEG, Irwin будет заметно выше, но только при приобретении оригинальной продукции.

Какие лучше ступенчатые сверла по металлу можно определить по отзывам в сети Интернет. Качественную информацию получить можно на специализированных форумах, где общаются специалисты применяющие конусные изделия в ежедневной работе.

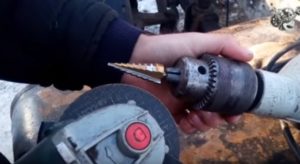

Заточка инструмента

При длительном использовании даже качественные изделия могут затупиться. Каждому домашнему мастеру необходимо знать, как заточить ступенчатое сверло по металлу. Процедура сложная, кроме теоретических сведений нужно освоить практические навыки.

Для заточки конусного буравчика необходимо выполнить следующие действия:

• закрепить сверло в тисках:
• взять в руки небольшую болгарку с точильным кругом;
• аккуратно заточить режущие кромки, которые были повреждены.

Так удаётся восстановить работоспособность конусного инструмента самостоятельно.

Если имеется возможность обратиться к специалистам, то можно за небольшие деньги получить полное восстановление буравчика.

Как сверлить

Хорошо заточенным инструментом легко сделать высокоточные отверстия в металлическом листе толщиной до 4 мм.

Чтобы выполнить сверление правильно, желательно придерживаться рекомендаций:

• место для сверления намечается керном;
• сверло во время работы держится в строго перпендикулярном положении по отношению к плоскости металла;
• сверление металла производить на малых оборотах. Чем больший диаметр отверстия необходимо сделать, тем медленнее должен вращаться режущий инструмент. Идеально для выполнения данной задачи подходит шуруповёрт;
•  следует смазать сверло небольшим количеством машинного масла, чтобы снизить рабочую температура инструмента во время работы.

При соблюдении требований конусное изделие прослужит долго, без заточки.

Производители ступенчатых свёрл

Невысоким качеством отличается продукция произведённая в Китае (бывают исключения). Чтобы купить хорошее конусное сверло следует обратить внимание на инструменты изготовленные в Европе и России.

1. «Зубр» — ступенчатые буравы от отечественного производителя отличаются приемлемой стоимостью. Качество находится на достаточно высоком уровне.

Конусные свёрла фирмы «Зубр» могут изготавливаться из обычной инструментальной стали, так и с покрытием более износостойкими сплавами. В последнем случае цена будет значительно выше, но и качество режущей поверхности дольше будет оставаться в заточенном состоянии даже при выполнении большого объёма работ.

Отзывы о продукции данной фирмы только положительные, поэтому можно не переживать за качество, а чтобы не переплачивать следует подбирать инструмент с учётом максимального диаметра, который понадобится в работе.

3. «Bosch» — продукция этой немецкой фирмы отлично подходит для профессионалов и для работы с металлом в домашних условиях.

Маркировка диаметров на инструменте осуществляется с помощью лазерной установки, поэтому в случае долговременного использования надписи не стираются. Для увеличения скорости сверления вершина ступенчатого сверла «Bosch» затачивается крестообразно, а шлифование изделия осуществляется как в поперечном, так и в радиальном направлении.

Такая обработка инструмента позволяет при его использовании получать высококачественное отверстие, диаметр которого будет полностью соответствовать ступени изделия.

4. «Falon-Tech» — буравчики немецкой фирмы имеют дополнительное титановое покрытие, что позволяет увеличить ресурс инструмента более чем в 2 раза.

Продукция имеет лазерную маркировку диаметра и стандартный хвостовик, который идеально подходит для использования с шуруповёртом или ручной дрелью.

Несмотря на повышенное качество изделия, его стоимость остаётся на невысоком уровне. Если требуется приобрести конусное сверло для домашнего использования, то выбор изделий этой фирмы является самым оптимальным.

Все перечисленные режущие инструменты отлично справляются с сверлением металла толщиной до 4 мм. Если требуется работать с металлом потолще, то рекомендуется использовать корончатые свёрла.

Заключение

Мы разобрались для чего нужно конусное сверло. Правильно подобранное изделие прослужит в течение многих лет. При работе с металлом небольшой толщины, для получения качественных отверстий, применение свёрл такой конструкции является оптимальным решением.

(3 3,67 из 5)
Загрузка…

Как заточить конусное ступенчатое сверло

Сегодня на нашем рынке появился большой ассортимент сверл, предназначенных для разнообразных целей. Из них особое внимание привлекает конусное сверло по металлу. Появившись в 70-е годы прошлого века, оно стало незаменимо при монтажных или иных работах. Его отличают универсальность, долговечность, простота в применении, благодаря которым оно приобретает широкую популярность.

Название этого виды сверла произошло от его необычной конусообразной формы, такая конструкция позволяет выполнять совершенно гладкие и круглые отверстия без заусенцев. В обычных изделиях хвостовик может иметь форму:

• конуса Морзе, больше популярного за рубежом;
• инструментального, такой обычно используется на станках;
• метрического с пропорцией между хвостовиком и рабочей зоной, равной 1:20;
• удлиненного, с диаметрами от 6 до 30 мм.

Конус Морзе

Конусные сверла, как и обычные, имеют направляющую и режущую части, шейку, хвостовик. Уникальная особенность их конструкции состоит в остром наконечнике, исключающем необходимость центрирования при сверлении. Их преимущества заключаются:

Таблица конусных сверл

• в выполнении одним-единственным элементом отверстий разного диаметра;
• высокой прочности режущей кромки, обеспечивающей достаточный рабочий ресурс; большой скорости сверления;
• отсутствии необходимости в предварительном центрировании материала;
• возможности получения отверстий в любом виде материала, начиная с гипсокартона, и заканчивая листовым металлом;
• идеально ровных срезах даже на тонколистовом металле.

Преимущества ступенчатой формы

Разновидностью конусного сверла является ступенчатое. Его конструкция отличается тем, что расширение диаметра конуса происходит в виде ступени.

На каждой из них обозначен диаметр, что облегчает работу, освобождая от постоянных замеров. На кромке обозначено ограничение по толщине обрабатываемого материала.

Если металл имеет большую толщину, его можно обработать с обеих сторон. Ступенчатое сверло отличается массой привлекательных характеристик:

Ступенчатое сверло по металлу (конусное)

• оно позволяет точно вырезать отверстие определенного диаметра;
• вырезанное отверстие не требует дополнительной шлифовки;
• при помощи одного приспособления можно вырезать значительный диапазон диаметров — от 4 до 40 мм, что дает экономию средств и времени;
• ступенчатое сверло превосходно справляется с металлическим листом, толщина которого менее 1 мм;
• с его помощью шлифуются края отверстия, выполненного обычным инструментом;
• одним и тем же элементом можно выполнить фаску изделия;
• ступенчатое приспособление можно применять как при работе на станке, так и в ручном инструменте, предварительно предусмотрев прочное закрепление.

Иногда в качестве недостатка приводят необходимость применения дрели с малой скоростью вращения или чрезмерную чувствительность к перекосам в процессе работы. Перекосов не будет при внимательном отношении к работе с коническим приспособлением и соблюдении инструкции.

Диапазон и выбор скорости для ступенчатого сверла

Области применения

Преимущества ступенчатого сверла позволяют пользоваться им для сверления отверстий различных диаметров в изделиях из алюминия, стали, цветных металлов достаточной толщины. Оно с успехом применяется во многих сферах хозяйственной жизни:

Область применения ступенчатого сверла

• ландшафтном или промышленном дизайне;
• ремонтных работах разного рода;
• на строительных участках;
• установке сантехнического или отопительного оборудования;
• промышленном производстве, домашней мастерской.

Конусное приспособление успешно используется в исправлении неровностей или шлифовке рваных краев, которые дает применение обычных инструментов. Особенно удобно оно для вырезания ровных отверстий в фанере, стеклотекстолите, других видах пластических материалов.

Конструкция и виды

Приспособление состоит из:

• собственно рабочей части, имеющей конусную форму;
• хвостовика, с помощью которого инструмент крепится к дрели;
• острого наконечника, способного справиться с самым плотным металлом.

Режущая кромка ступенчатого сверла бывает прямого или спирального типа. Каждый из них имеет свои плюсы. Прямая кромка легче и быстрее затачивается, а спиральная способствует более мягкому и плавному сверлению, обеспечивая плавность хода.

При использовании спиральной кромки особенно повышается эффективность обработки тонколистового металла. Есть разновидности инструмента, предназначенные для разных материалов — дерева или пластика. Но все ступенчатые сверла устроены одинаково.

Хвостовики бывают круглые или шестигранные, которые считаются более надежными в использовании. Инструмент изготовлен из высококачественной нержавеющей стали, а прочное покрытие из азотистого титана или алмазной крошки увеличивает срок его работы, снижает необходимость частой заточки. При этом нужно помнить, что требуется соблюдение правил эксплуатации и величины допустимой нагрузки.

Хвостовики ступенчатого сверла бывают двух видов — шестигранные и круглые

Рекомендации при выборе товара

Конусные сверла имеют высокую стоимость, поэтому при их выборе необходимо изучить все характеристики. Согласно государственным стандартам, качественные изделия изготавливают из легированной стали высокой прочности в диапазоне следующих параметров:

• с диаметрами от 5 до 80 мм;
• длина рабочего конуса – от 58 до 85 мм;
• диаметр хвостовой части – от 6 до 12 мм.

Цвет металла, как показатель его прочности

Важной характеристикой товара является цвет материала, из которого он изготовлен.

По цвету ступенчатого сверла понимают его качество

Серый со стальным отливом цвет конусного сверла предупреждает о том, что сталь не подвергалась закаливанию. Следовательно, товар не отличается высоким качеством и долго не прослужит.

Обработка горячим паром делает сталь более прочной, изделия из такой стали имеют значительный рабочий ресурс и выделяются черным цветом.

Конусные изделия золотистого цвета изготовлены из более качественного металла, в котором устранены остаточные напряжения. Они более долговечны и комфортны в работе.

Высокую износостойкость имеют  элементы более яркого золотистого цвета. Они покрыты титановым или алмазным напылением, значительно увеличивающим срок их эксплуатации. Длительный рабочий ресурс объясняет высокую стоимость изделий.

Параметры качества

В зависимости от состава, существует более четырех десятков сплавов железа. Обычно конические сверла производят из прочной быстрорежущей стали, которая обозначена первой буквой маркировки.

Маркировка. Самыми качественными из предлагаемых вариантов считаются конусные приспособления, изготовленные из стали с маркировкой HSS.

Они предназначены для высокоскоростной обработки любого типа металла без деформации от перегрева.

Но надо учитывать, что на рынке встречается множество китайских подделок с такой же маркировкой, поэтому предпочтительнее ориентироваться по цене.

Размер. Выбирая товар, надо определиться с тем, какие именно отверстия придется сверлить. Чем больше их диапазон, тем стоимость выше. Например, цена на ступенчатые сверла для формирования диаметров от 4 до 20 мм почти в два раза ниже изделий такого же качества, но для отверстий от 4 до 30 мм.

Размеры ступенчатых сверл

Торговая марка. Более высокие цены демонстрирует продукция известных торговых марок. Наибольшим спросом пользуются ступенчатые сверла фирмы TOP GRAFT. Хотя они заметно дороже, но отличаются более высоким качеством.  Отличной репутацией пользуются конусные сверла фирмы Bosch – их качество оправдывает цену.

Конусные сверла фирмы Bosch

Возможность заточки. Следующим параметром выбора является возможность заточки. Изделия, которые можно затачивать, имеют больший срок эксплуатации, хотя конусные сверла, не имеющие подобной характеристики, прослужат больше времени без затачивания. Их долговечность определяет и высокую стоимость.

Покрытие. На стоимость изделия влияет и наличие титанового покрытия. Напыление обеспечивает повышение прочности в разы, но увеличивает стоимость товара, как минимум, на треть.

Уход за инструментом

Сегодня промышленность выпускает разные виды ступенчатых сверл, что дает возможность выбирать приспособления для определенных видов работ:

• для обработки материалов, обладающих высокой степенью твердости;
• сверления изделий из разнообразных сплавов;
• для работ с деревом, пластиком, фанерой.

Уход за ступенчатым сверлом

Ступенчатые сверла требуют правильного ухода. После использования инструмент нужно смазать специальным составом. Если его нет, можно использовать машинное масло либо жидкое мыло. Регулярная смазка увеличит срок их эксплуатации.

Заточка инструмента требует некоторых навыков, которым можно обучиться, следуя рекомендациям специалистов.

Чтобы заточить ступенчатую деталь, нужно с помощью алмазного бруска восстановить направляющие канавки, имеющие прямую форму. Спиральные канавки нужно обтачивать заточным станком.

Выбор конусного сверла обеспечит удобство, легкость в работе и доставит удовольствие качественным результатом.

по теме: Как заточить ступенчатое сверло

Как заточить ступенчатое сверло по металлу — Справочник металлиста

Сверло ступенчатое по металлу еще может называться конусным, первый вариант названия инструмент получил за счет своего внешнего вида.

Каждая его ступень, образующаяся за счет плавного спирального перехода, имеет свой диаметр, что позволяет в процессе сверления определять, какой размер на данный момент имеет отверстие.

При этом начинающие мастера имеют плохое представление, зачем нужны ступенчатые сверла, если существует великое множество различных приспособлений, позволяющих выполнить любое отверстие в металле.

Многим может показаться, что покупка ступенчатого сверла – напрасная трата денег, тем более что цена на данную категорию инструментов достаточно высока.

Чтобы развеять неполезные сомнения, рассмотрим, какими достоинствами обладает конусное изделие и в каких случаях оно может применяться.

Особенности использования конусных сверл

Ступенчатое сверло характеризуется наличием режущих кромок, отличающиеся высокими характеристиками прочности. Именно с этим и связана их высокая долговечность.

Особенностью ступенчатых приспособлений является то, что с их помощью можно выполнять перечень работ, которые в обычной ситуации требуют применения достаточно большого количества иных инструментов.

И как раз универсальность свёрл по металлу ступенчатых обуславливает их высокую цену.

Это позволяет даже при работе с тонким листовым металлом обеспечить высокое качество кромки.

Устройства конусного типа подходят для создания отверстий в разных материалах:

• металл;
• гипсокартон;
• дерево;
• пластик.

В конструкции имеется острый наконечник, который без особых усилий входит в металлическое изделие вне зависимости от степени плотности его структуры. Владельцу не придется прибегать к помощи центрирующего элемента, благодаря чему пользоваться таким инструментом довольно просто.

Именно с особенностями конструкции конусных изделий связан тот факт, что они избавляют от необходимости использовать угловую шлифовальную машинку и надфиль. Только этот один инструмент позволяет выполнять шлифовку готового отверстия.

У таких сверл имеются поступательные каналы, которым присущ особый размер, а плавный переход обычно находится в диапазоне 35-453. Благодаря этой особенности при создании такими сверлами отверстия в тонком металле можно повысить эффективность работы на 50%.

В дополнение к этому особое исполнение инструмента позволяет легче проникать вглубь обрабатываемого материала, что при этом позволяет входить этому устройству достаточно плавно.

Подобной насадкой можно оснащать сверлильные инструменты с автоматизированным и ручным приводом. Конусное приспособление отличается повышенной прочностью, что связано с наличием у них абразивного напыления.

В качестве материала для него может использоваться алмазная или титановая стружка. Именно они позволяют избегать частой заточки изделий при эксплуатации приспособления в условиях стандартных нагрузок.

Конусные сверла для работы по металлу отличаются своей стоимостью, которая определяется диаметром их рабочей части и типом напыления. В среднем эти устройства предлагаются по цене от 2 тыс. до 5 тыс. рублей.

Довольно актуальной при сверлении отверстий является проблема «рваных» отверстий, характеризующихся наличием разной формы. Наиболее простым решением подобной проблемы является использование именно ступенчатого сверла по металлу.

По этой причине ступенчатое сверло может считаться универсальным приспособлением, наличие которого не помешает каждому работнику мастерской, монтажникам и домашним мастерам.

Как выбрать ступенчатое сверло?

Чтобы не ошибиться с выбором ступенчатого инструмента, необходимо вначале выяснить, какими ключевыми техническими характеристиками он обладает.

Рассматривая различные модификации, следует уделять внимание и цвету изделия, причем это связано не с эстетической составляющей.

• Если изделие выполнено в серо-стальном цвете, то это будет подсказкой о том, что в качестве материала для инструмента была использована сталь, с которой не проводили необходимую обработку. Поэтому, скорее всего, качество такого инструмент будет невысоким.
• Если сверло выполнена из стали черного цвета, то это признак проведения обработки материала с помощью горячего пара . Подобная операция повышает характеристики прочности материала. Сверлильное изделие в подобном варианте исполнения будет более предпочтительным, нежели устройство, с которым не проводили никаких манипуляций.
• Если в качестве материала сверла выступает сталь золотистого цвета, то, значит, в процессе изготовления инструмента с металла убирали внутреннее напряжение. Польза от такой операции заключается в обеспечении большего удобства при работе с подобным сверлом.
• Если устройство для сверления характеризуется наличием ярко-золотистого оттенка, то это признак наличия износостойкого поверхностного слоя, на роль которого в большинстве случаев выбирают нитрид титана. Хотя подобное сверло стоит заметно дороже, в плане эксплуатации оно выигрывает у многих простых изделий.

Технические характеристики стали и маркировка

Можно не останавливаться подробно на всех видах сталей, которые могут применяться для создания ступенчатых сверл из-за их большого количества.

По этой причине наилучшим выбором станет изделие, у которого на материале имеется маркировка HSS.

По ней можно понять, что этим инструментом можно обеспечить высокое скоростное сверление, не допуская деформирования металла при нагреве.

Диаметр рабочих порогов, начинающего и финального

Уже в самом начале выбора необходимо обратить внимание на эти параметры, учитывая, что средняя цена на сверла достигает уровня 2500 рублей.

Производитель и стоимость ступенчатых устройств

Первый критерий является столь важным, поскольку выбирать лучше всего такое сверло, для изготовления которого использовалась сталь, удовлетворяющие требованиям действующего ГОСТа.

Если вам важно быть уверенным, что приобретаемое изделие для сверления имеет гарантированно высокое качество исполнения, то можно обратить внимание на продукцию под маркой TOP CRAFT.

Возможность заточки

Как считают эксперты, отсутствие такой возможности у сверла обеспечит длительный срок эксплуатации, поскольку пользователь не будет изменять конфигурацию изделия.

В то же время в некоторых ситуациях может потребоваться выполнить заточку устройства, что также позволит увеличить его эксплуатационный ресурс.

Здесь уже принимать окончательное решение можно, ориентируясь лишь на свое мнение.

Заточка ступенчатого сверла по металлу

В магазинах подобные сверла представлены в нескольких вариантах исполнения. Возможности предлагаемых моделей позволяют создавать отверстия, достигающие в диаметре порядка 4-32 мм.

Отдельные из подобных сверл предусматривают возможность заточки, для чего важно в точности следовать рекомендациям производителя.

При этом встречаются и такие приспособления, проводить заточку которых недопустимо.

На фоне обычных сверл по металлу заточка ступенчатых изделий может быть сопряжена с определенными трудностями .

Если с нарушением правил выполнять эту операцию, то режущая кромка может приобрести такую форму, что ею уже будет нельзя создавать отверстие.

Хотя при этом это процедура является достаточно простой в плане реализации.

В некоторых случаях для выполнения качественной заточки ступенчатого сверла необходимо подготовить наждачную бумагу, которую впоследствии крепят на специальный вращающийся круг.

При необходимости заточка подобных сверл может выполняться и «на руках», а также используя заточный станок для концевых фрез.

Если предстоит иметь дело с приспособлением, характеризующимся наличием спиральных каналов, то лучше остановить выбор на заточке с использованием станка.

Придать рабочей кромке изделия улучшенные режущие свойства можно без особых усилий, если было куплено сверло от надежного производителя.
