Лазерный станок для резки фанеры своими руками

Самостоятельное изготовление лазерного станка с ЧПУ

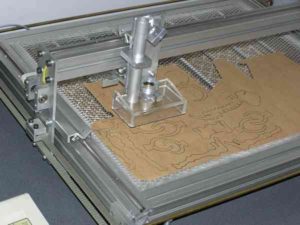

Любой лазерный станок с ЧПУ отлично справляется, например, с изготовлением подарочных сувениров, мебели, гравировке по различным материалам и созданием рекламных продуктов. Используя лазерный агрегат можно забыть о ручной резке. Выжигание на любой поверхности проходит без проблем.

Сделать лазерный станок с ЧПУ своими руками несложно, это как собрать конструктор из компонентов, ниже мы и поговорим о том, как это делается и какие компоненты нам нужны.

Устройство лазерного ЧПУ станка

Первые аппараты подобного класса обладали одним общим и весьма существенным недостатком, это их высокая цена. Сейчас лазерные станки стоят намного дешевле и даже небольшие предприятия способны получить их в использование. Стоит простейшее оборудование такого класса примерно 50 000 рублей.

Но если речь пойдет о полноценном станке, его цена увеличится как минимум в 4 раза. Из-за того, что станки стали доступными, внимание к ним начало бурно расти. Первое, что интересует людей, сталкивающихся с подобными машинами, это то, как они работают.

Точно так же, как и в фрезерных станках, самодельные лазерные аналоги управляются ЧПУ модулем. Поэтому они собраны из таких основных деталей:

1. Рама.
2. Горизонтальная платформа (рабочий стол).
3. Место для инструментов (тут стоит рабочий модуль – лазер).

Для точного перемещения в пространстве лазерной головки используется шаговый электродвигатель. Он работает согласно заданной программе.

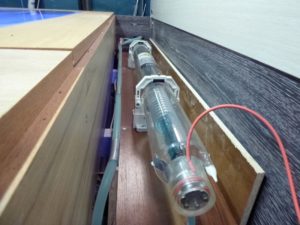

Сам лазер состоит из таких деталей:

• трубка лазера;
• головка излучающей части;
• отражатели (обычные зеркала);
• линзы для фокусировки пучка.

Во время работы лазерного ЧПУ станка в трубку поступает специальный раствор на основе азота и диоксида углерода также добавлен и гелий. Через данную смесь (рабочее вещество) подается ток высокого напряжения, в результате формируется лазерный луч.

Перед тем как попасть на рабочую поверхность пучок направляется через зеркала и фокусируется в точку при помощи линз. Головка излучателя при помощи шаговых двигателей смещается в нужное место и, согласно программе, рисует заданный узор. Для охлаждения лазера, а, точнее, его трубки, используется жидкостная система, состоящая из насоса и водяного контура.

Принцип работы

Перед тем как приступить к сборке подобного агрегата в домашних условиях, важно понять, как он работает. Существует три основных условия, которые позволяют лазеру нормально работать. Если хоть одно из них не будет соблюдено, пучок нужной интенсивности попросту не возникнет. Вот эти условия:

1. Источник питания.
2. Рабочая среда.
3. Резонатор оптического типа.

Источник энергии наполняет рабочую среду фотонами определенного заряда.

Эти фотоны забирают из активной среды частицы, которые аналогичны им. При движении в жидкости фотоны начинают ускоряться из-за сталкивания с атомами рабочей среды, это приводит к росту потенциала установки.

В другом конце трубки устанавливается матовое стекло, через которое и выходит пучок фотонов. Луч формируется таким образом, что все его фотоны встречаются в одной маленькой точке налагая друг на друга свою энергию, в результате обрабатываемый материал обжигается.

: лазерный ЧПУ станок своими руками.

Делаем своими руками

Для того чтобы изготовить такой аппарат в одиночку нужно разбираться в устройстве станка. Давайте подробно рассмотрим, из чего состоит станок:

• деталь аппарата – это его корпус. Лучше всего делать его разборным. В случае настройки или поломки получить доступ к механизму будет легче. Хорошо бы оснастить раму ящичками для инструмента, заготовок и готовых изделий.
• Подъемные столы. Нужно делать стол так, чтобы он мог регулироваться по высоте. Толь с поднимающимися и опускающимися платформами можно заниматься гравировкой. Можно изготовить механизм поднятия стола ручкой или поставить сервоприводы, которые будут делать все за вас при помощи кнопок.
• Ротор. Это деталь, которая будет поворачивать заготовку цилиндрического типа для ее полной обработки. Если вы планируете работать с круглыми изделиями, ротор придется устанавливать в любом случае.
• Направляющие. Делать их нужно из металла или пластика и придать круглого или квадратного сечения. Первые детали сделать проще, и они смогут справиться с любой задачей начиная от гравировки и заканчивая резкой. К тому же скорость круглых направляющих (скорость работы) выше, чем у квадратных. Направляющие со временем изнашиваются, поэтому будьте готовы приобрести и установить новые детали по прошествии какого-то времени.
• Рабочая поверхность. Для станков, которые будут работать с деревом целесообразно будет установить специальные ножки-ламели. Если вы устанавливаете заготовку другого типа или большего размера, такие ножи просто снять и убрать. Если на вашем будущем станке будут обрабатываться мелкие детали, установите решетку, которая не даст им провалиться внутрь механизма. Данную решетку нужно время от времени чистить дабы избежать ее полного засорения.
• Компрессор и вытяжка. Эти детали нужны для отбора сажи и стружки, получаемой в процессе работы лазерного станка для резки фанеры. Чем мощнее будет всасывающий эффект, тем качественнее пойдет обработка. Помимо мелких фрагментов заготовки, данные агрегаты отводят дым, который образуется в процессе обжига заготовки.
• Указатель. Это индикатор (можно использовать портативный лазер), который указывает обслуживающему персоналу на то место, которое будет обрабатываться следующим. Когда речь идет о станках с ЧПУ, такой указатель использовать вовсе не обязательно.
• Электронные компоненты станка для резки фанеры, изготавливаемого своими руками. Важно выбрать правильное оборудование для обеспечения передачи сигнала к шаговому двигателю и лазеру. В качестве управляющего элемента можно выбрать одну из программируемых плат Arduino. Данные комплекты стоят сравнительно недорого и на их основе можно собрать любой управляющий механизм. По программированию и монтажу таких систем в сети существует масса материалов, при наличии минимальных навыков работе с паяльником трудностей установка Arduino у вас не вызовет.

Также нужно позаботиться о программном обеспечении, которое вы будете использовать для создания электронного чертежа будущей детали. ПО нужно для передачи заготовки в цифровом виде с ПК на сам станок-самоделку.

Лазерный резак для резки фанеры, дерева, металла своими руками: советы по сборке

Возможность изготовления из неиспользуемой или пришедшей в негодность техники чего-то полезного привлекает многих домашних мастеров. Одним из таких полезных устройств является лазерный резак. Имея в своем распоряжении подобный аппарат (некоторые делают его даже из обычной лазерной указки), можно выполнять декоративное оформление изделий из различных материалов.

Самодельным лазерным резаком можно вырезать тонкие деревянные детали или сделать гравировку на стекле

Какие материалы и механизмы потребуются

Чтобы изготовить простейший лазерный резак своими руками, вам потребуются следующие материалы и технические устройства:

• лазерная указка;
• обычный фонарик, оснащенный аккумуляторными батарейками;
• старый пишущий дисковод (CD/DVD-RW), оснащенный лазерным приводом (совершенно не обязательно, чтобы такой дисковод находился в рабочем состоянии);
• паяльник;
• набор слесарных инструментов.

Чем выше скорость записи привода, тем мощнее получится лазерный резак

Таким образом, можно изготовить простейшее устройство для лазерной резки, используя материалы, которые легко найти в домашней мастерской или в гараже.

Процесс изготовления простейшего лазерного резака

Основным рабочим элементом самодельного резака предложенной конструкции является лазерный элемент пишущего компьютерного дисковода.

Выбирать именно пишущую модель дисковода следует потому, что лазер в таких устройствах отличается более высокой мощностью, позволяющей выжигать дорожки на поверхности установленного в них диска.

В конструкции дисковода считывающего типа также присутствует лазерный излучатель, но его мощность, используемая лишь для подсвечивания диска, невысока.

Извлечение лазерного модуля из привода потребует аккуратности

Лазерный излучатель, которым оснащается пишущий дисковод, размещается на специальной каретке, способной передвигаться в двух направлениях. Чтобы снять излучатель с каретки, необходимо освободить его от большого количества крепежных элементов и разъемных устройств. Снимать их следует очень аккуратно, чтобы не повредить лазерный элемент.

Кроме обычных инструментов, для извлечения красного лазерного диода (а для оснащения лазерного самодельного резака нужен именно он) потребуется паяльник, чтобы аккуратно освободить диод от имеющихся паяных соединений.

Извлекая излучатель из посадочного места, следует соблюдать аккуратность и осторожность, чтобы не подвергать его сильному механическому воздействию, которое может стать причиной его выхода из строя.

Для резака нужен светодиод с красным свечением

В верхней из них и находится светодиод, который следует извлечь и заменить на лазерный излучатель от пишущего компьютерного дисковода.

Закрепляя такой излучатель в корпусе указки, можно использовать клей (важно только следить за тем, чтобы глазок излучателя располагался строго по центру отверстия, предназначенного для выхода луча).

Для контроля мощности нужно собрать простейшую электросхему, иначе светодиод может выйти из строя

Напряжения, которое вырабатывают источники питания в лазерной указке, недостаточно для того, чтобы обеспечить эффективность использования лазерного резака, поэтому применять их для оснащения такого устройства нецелесообразно. Для простейшего лазерного резака подойдут аккумуляторные батареи, используемые в обычном электрическом фонарике.

Таким образом, совместив нижнюю часть фонарика, в которой размещаются его аккумуляторные батареи, с верхней частью лазерной указки, где уже находится излучатель от пишущего компьютерного дисковода, можно получить вполне работоспособный лазерный резак.

Выполняя такое совмещение, очень важно соблюсти полярность аккумуляторных батарей, которые будут питать электроэнергией излучатель.

Схема резака на основе лазерной указки

Перед сборкой самодельного ручного лазерного резака предложенной конструкции из наконечника указки необходимо извлечь установленное в нем стекло, которое будет препятствовать прохождению лазерного луча.

Кроме того, надо еще раз проверить правильность соединения излучателя с элементами питания, а также то, насколько точно располагается его глазок по отношению к выходному отверстию наконечника указки.

В принципе для самодельного резака этой конструкции можно использовать любой подходящий корпус

Конечно, при помощи такого маломощного лазера не получится разрезать металлический лист, не подойдет он и для работ по дереву, но для решения несложных задач, связанных с резкой картона или тонких полимерных листов, он годится.

Проба резака. Изолента режется как ножом по маслу

По описанному выше алгоритму можно изготовить и более мощный лазерный резак, несколько усовершенствовав предложенную конструкцию. В частности, такое устройство необходимо дополнительно оснастить такими элементами, как:

• конденсаторы, емкость которых составляет 100 пФ и 100 мФ;
• резисторы с параметрами 2–5 Ом;
• коллиматор – устройство, которое используется для того, чтобы собрать проходящие через него световые лучи в узкий пучок;
• светодиодный фонарик со стальным корпусом.

Конденсаторы и резисторы в конструкции такого лазерного резака необходимы для того, чтобы создать драйвер, через который электрическое питание будет поступать от аккумуляторных батарей к лазерному излучателю.

Если не использовать драйвер и пустить ток на излучатель напрямую, последний может сразу выйти из строя.

Несмотря на более высокую мощность, такой лазерный станок для резки фанеры, толстого пластика и тем более металла также не получится.

Как изготовить более мощный аппарат

Домашних мастеров часто интересуют и более мощные лазерные станки, которые можно изготовить своими руками.

Сделать лазер для резки фанеры своими руками и даже лазерный резак по металлу вполне возможно, но для этого необходимо обзавестись соответствующими комплектующими.

При этом лучше сразу изготовить свой лазерный станок, который будет отличаться достойной функциональностью и работать в автоматическом режиме, управляясь внешним компьютером.

В зависимости от того, интересует вас лазерная резка металла своими руками или вам необходим аппарат для работ по дереву и другим материалам, следует правильно подбирать основной элемент такого оборудования – лазерный излучатель, мощность которого может быть различной. Естественно, лазерная резка фанеры своими руками выполняется устройством меньшей мощности, а лазер для резки металла должен оснащаться излучателем, мощность которого составляет не менее 60 Вт.

Для серьезного станка лучше потратиться приобрести лазерный диод нужной мощности

Чтобы изготовить полноценный лазерный станок, в том числе и для резки металла своими руками, потребуются следующие расходные материалы и комплектующие:

1. контроллер, который будет отвечать за связь между внешним компьютером и электронными компонентами самого устройства, тем самым обеспечивая управление его работой;
2. электронная плата, оснащенная информационным дисплеем;
3. лазер (его мощность выбирается в зависимости от материалов, для обработки которых будет использоваться изготавливаемый резак);
4. шаговые двигатели, которые будут отвечать за перемещение рабочего стола устройства в двух направлениях (в качестве таких двигателей можно применять шаговые электромоторы от неиспользуемых принтеров или DVD-плееров);
5. охлаждающее устройство для излучателя;
6. регулятор DC-DC, который будет контролировать величину напряжения, подаваемого на электронную плату излучателя;
7. транзисторы и электронные платы для управления шаговыми электродвигателями резака;
8. концевые выключатели;
9. шкивы для установки зубчатых ремней и сами ремни;
10. корпус, размер которого позволяет разместить в нем все элементы собираемой конструкции;
11. шарикоподшипники различного диаметра;
12. болты, гайки, винты, стяжки и хомуты;
13. деревянные доски, из которых будет изготовлена рабочая рама резака;
14. металлические стержни диаметром 10 мм, которые будут использоваться в качестве направляющих элементов;
15. компьютер и USB-кабель, при помощи которого он будет соединяться с контроллером резака;
16. набор слесарных инструментов.

Компоненты электронной начинки можно подобрать по отдельности или приобрести набор из комплектующих для станка ЧПУ

Если лазерный станок вы планируете использовать для работ по металлу своими руками, то его конструкция должна быть усиленной, чтобы выдерживать вес обрабатываемого металлического листа.

Наличие компьютера и контроллера в конструкции такого устройства позволяет использовать его не только в качестве лазерного резака, но и как гравировальный аппарат.

С помощью данного оборудования, работа которого управляется специальной компьютерной программой, можно с высокой точностью и детализацией наносить сложнейшие узоры и надписи на поверхность обрабатываемого изделия.

Соответствующую программу можно найти в свободном доступе в интернете.

По своей конструкции лазерный станок, который можно изготовить своими руками, представляет собой устройство челночного типа. Его подвижные и направляющие элементы отвечают за перемещение рабочей головки по осям X и Y.

За ось Z принимается глубина, на которую выполняется резка обрабатываемого материала.

За перемещение рабочей головки лазерного резака представленной конструкции, как уже говорилось выше, отвечают шаговые электродвигатели, которые фиксируются на неподвижных частях рамы устройства и соединяются с подвижными элементами при помощи зубчатых ремней.

Подвижная каретка самодельного резка
Опора скольжения Головка с лазером и радиатором Каретка в сборе
Изготовление основания станка
Размещение каретки на стойках Установка второго шагового двигателя Проверка плавности скольжения
Корпус лазерного станка
Средняя панель закрывает электронику и служит подставкой Стенки из ДВП Прозрачная крышка из оранжевого акрила

Очень важным этапом изготовления лазерного станка своими руками является его настройка после окончательной сборки.

Если с первыми проблем обычно не возникает, то юстировка лазерной головки представляет собой достаточно сложный процесс, правила выполнения которого следует хорошо изучить.

В заключение предлагаем вашему вниманию пару видеороликов о сборке ещё одного варианта лазерного станка из двух DVD-приводов.

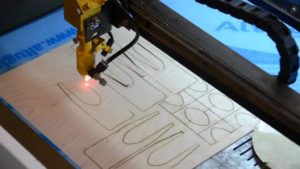

Лазерная резка фанеры

На сегодняшний день станки лазерной резки по дереву набирают все большую популярность. Такая особенность объясняется достаточно просто.

При производстве сувенирной, рекламной, мебельной и столярной продукции, нередко возникает необходимость быстро, качественно выполнить сложные элементы, разрезы.

Справиться с поставленной задачей своими руками сможет не каждый инструмент, и здесь на помощь может прийти лазерная резка и гравировка.

Лазерная резка фанеры «Дерево»

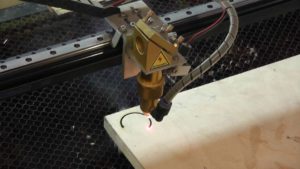

Резка дерева лазерным станком

Дерево считается самым красивым из всех известных человечеству материалов.

Кроме этого, древесина относится к экологически чистому, безопасному и более качественному материалу, который используется с давних времен. Применяется в различных сферах производства, в частности в строительстве.

Из древесины сегодня производят множество разнообразной продукции, которую мы используем как в быту, так и в качестве декоративных элементов.

Не так давно, каждая манипуляция: резка, гравировка, выжигание, велась по старинке — своими руками. Процесс был, конечно, трудозатратным, но очень интересным и увлекательным. Сегодня же любые действия с древесиной можно производить, используя лазерные станки и подручный инструмент.

На дерево лазер оказывает тепловое воздействие. Осуществляя резку, станок сплавляет кромку, тем самым защищая дерево от микробов и бактерий, обеспечивая более долгий срок службы изделию. В отличие от слесарных инструментов, при работе с оборудованием не возникает никаких отходов, щепок, опилок, заготовка или макет не деформируется, а рисунок полностью соответствует оригиналу.

Однако каждая порода дерева обрабатывается по – разному. Все зависит от породы, толщины, влажности, твердости, а также от сезона поставки.

Виды лазерных станков по фанере

Станки с числовым программным управлением
Отлично справиться с заготовками из любого дерева смогут современные лазерные станки с ЧПУ. Однако, не смотря на свою многофункциональность, каждая модель имеет свои особенности и характеристики.

• Станки напольныеРабочий стол станка может варьироваться от 0,5 метра до 2 метров. Такие станки рассчитаны на установку в специализированном помещении и используются, как правило, на тяжелых производствах. Станки имеют монолитный корпус, который обеспечивает им устойчивость всей конструкции, а также эффективно снижает вибрационный фон, возникающий при эксплуатации. Основным назначением такого оборудования считается резка, гравировка, раскрой дерева.
• Станки настольныеНебольшого размера макет, не требующий установки в производственном помещении. Идеально подходят для обработки в домашних условиях или в стенах небольшого офиса. Отличная оптическая система позволяет справляться с высококачественной резкой и декорированием заготовок.
• Компактные станкиСвоими руками при помощи маркера можно нанести декоративные элементы на различную объемную продукцию (ручки, брелоки, украшения, любой макет и т.д.), при этом каждая деталь будет четко просматриваться, а рисунок будет отличаться долговечностью. Такая особенность достигается за счет особенной конструкции маркера с высокотехнологичной оптической системой.

Макет, заготовка обрабатывается при помощи луча, который на поверхности материала выглядит как пятно, диаметр которого несколько микрон.

Луч образуется благодаря линзе, которая устанавливается на незначительном расстоянии от базовой части детали.

Луч перемещается благодаря приводу, который заранее запрограммирован на технические параметры обрабатываемого элемента.

Чаще всего при обработке дерева используются:

• Газовый, с диаметром луча в 10 микрон, образованный при помощи газовой трубки.
• Твердотельный лазер. Диаметр луча в 1 микрон создается при помощи неодимового стекла.

Современные станки имеют массу преимуществ:

• Высокая точностьГравировка или резка при помощи станка считается высокоточным процессом. Толщина разреза составляет не более 2-х мм. Чтобы выполнить резку или нанести гравировку своими руками, не нужно больше прилагать физические усилия и использовать подручный инструмент.
• Высокая работоспособностьСкорость работы позволяет минимизировать время при выполнении различных объемов работ, что позволяет экономить энергоресурсы.
• ЭкономичностьТакой показатель относится к расходу материалов, так и к показателям энергопотребления. За счет высокой точности работы, лазерные станки бережливо экономят дерево, снижая отходы до минимума.
• УниверсальностьПомимо резки, станки способно осуществлять работы по нанесению гравировки.

К основному недостатку можно отнести только один фактор – это его стоимость и малодоступность. Не каждый любитель сможет позволить купить себе такое дорогостоящий лазерный станок по обработке дерева, а вот попробовать сделать своими руками сможет каждый.

Примерная стоимость на услуги лазерной резки. Цены указаны в рублях за 1 погонный метр реза. Цена гравировки указана в рублях за 1 квадратный сантиметр.

Лазерный станок своими руками

Как уже говорилось выше, приобрести оборудование по дереву на основе лазера под силу не каждому, но сделать его самостоятельно из подручных материалов, вполне возможно.

Инструмент и материал для сборки

• диод лазерный;
• карандаш, лучше всего механический;
• радиатор, в качестве охладителя;
• оптическое волокно;
• термическая смазка;
• батарейки вида D или 2 АА;
• защита для глаз.

Самый главный момент в работе – это защита глаз. Ни при каких обстоятельствах не смотрите на луч, чтобы не повредить зрение.

По поводу диода… Высокой мощности ИК диод с выходом 1W, способный выжигать любой материал, кроме металла. Диод должен работать на 2V с постоянным током 1,7А. Обратить следует внимание на то, что диоды имеют разную полярность (плюс и минус). В случае неправильно соединения диод просто сгорит.

Соединяем диод с радиатором. Для лучшей теплопроводности обработать термической смазкой. Далее переходим к механическому карандашу. Лучше всего подойдет карандаш с металлическим корпусом, что в дальнейшем позволит избежать плавления при перегреве. Разбираем карандаш, в наконечник вставляем оптическое волокно и фиксируем при помощи эпоксидной смолы или клея.

Для лазера своими руками лучше взять тонкий карандаш под размер оптического волокна. Собираем: оптоволокно с наконечником вставляем обратно в карандаш и прочно закручиваем. Благодаря такой нехитрой, но быстрой конструкции каждый сможет своими руками выжигать различные узоры и делать гравировку на деревянных изделиях.

Если вы не передумали и решили, что лазерный станок вам просто необходим, тогда к выбору той или иной модели нужно подойти с особой ответственностью.

Изучите полную информацию о каждой модели, сопоставьте необходимые вам параметры, и только потом приступайте к покупке.

Также можно найти и информацию о том, как своими руками сделать оборудование на основе лазера из обыкновенного карандаша или старого DVD или CD привода.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лазер для резки фанеры своими руками: особенности технологии и основные элементы конструкции

Все фото из статьи

Трудно ли собрать аппарат для лазерной резки фанеры своими руками? Каких проблем можно ожидать на разных стадиях реализации проекта? Что из оборудования придется покупать? В статье мы постараемся найти ответы на эти вопросы.

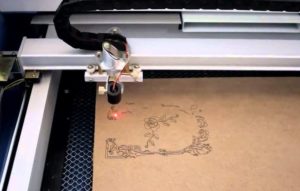

Лазерная резка фанеры.

Плюсы и минусы лазерной резки

При реализации любого масштабного проекта всегда встает вопрос его целесообразности. Мы попробуем помочь читателю дать на него самостоятельный ответ.

Выгоды

• Прибор для лазерной резки фанеры на практике способен работать не только с ней. В списке обрабатываемых материалов — кожа, ткани, оргстекло, пластики, словом, все материалы, которые имеют невысокую теплопроводность и сравнительно низкую температуру горения;
• Благодаря ЧПУ станок позволит резать фанеру и OSB с высочайшей точностью, создавая детализованные контуры;
• Резкой его возможности не ограничиваются. Лазерные станки для резки фанеры вполне способны выполнять функции гравера. Варьируя скорость передвижения каретки и мощность луча, они могут создавать сложные изображения с переходами тонов;
• Благодаря фокусировке луча ширина разреза может быть минимальной — от 1/100 мм, что опять-таки положительно влияет на точность изготовления деталей или детализацию наносимого на заготовку изображения.

Резка лазером обеспечивает максимальную детализацию.

Проблемы

Разумеется, без них тоже не обойдется:

• Цена закупаемого оборудования будет отнюдь не копеечной. Наиболее популярное решение для недорогих самодельных граверов — извлеченный из пишущего DVD-привода лазерный диод — для резки фанеры не походит категорически ввиду малой мощности. Минимальная мощность лазера для резки фанеры — 20 ватт; при сколь-нибудь значительной толщине материала ее лучше увеличить до 40 — 80;

Справка: углекислотная лазерная трубка такой мощности при заказе непосредственно у китайских производителей обойдется заказчику в 15 — 20 тысяч рублей по текущему курсу. К расходам на лазер добавится стоимость сложной и дорогой системы фокусировки, DSP -контроллера, драйвера шаговых моторов и кареток.

• Жизненный цикл трубки составляет от 3 до 8 тысяч часов, после чего ей требуется замена;
• Лазеру требуется жидкостное охлаждение. В промышленных условиях для этой цели используется охладительная установка, работающая по принципу теплового насоса – чиллер. Минимальная стоимость такого агрегата составляет 35 — 45 тысяч рублей;

Промышленный чиллер.

Однако: при незначительной продолжительности работы можно обойтись баком емкостью в 80 — 100 литров и водяной помпой, которая будет прокачивать его содержимое через рубашку трубки.

• ЧПУ подразумевает наличие не только особого программного обеспечения, но и эскизов контура изготавливаемого изделия. Чертежи для лазерной резки фанеры найти не так уж легко; самостоятельное же их построение займет весьма продолжительное время;
• Наконец, резка материала осуществляется за счет его быстрого нагрева и испарения. При этом края реза неизбежно обугливаются, а помещение заполняется дымом. Раз так — придется конструировать закрытый корпус с прозрачной крышкой и системой интенсивной принудительной вентиляции.

Итак, как устроен самодельный лазер для резки фанеры?

Станина станка.

Основа станины — алюминиевая профтруба размером 40х60, скрепленная мебельным уголком и саморезами по металлу. Корпус собран из недорогой ЛДСП  — он не испытывает значительных нагрузок в процессе работы.

Обратите внимание: по периметру корпуса пущена 12-вольтовая светодиодная лента. Подсветка позволит визуально контролировать процесс резки.

Направляющие для каретки.

Непосредственно на трубах станины закреплены направляющие, обеспечивающие движение кареток по поперечной оси.

Крепление направляющей для продольной оси.

Лазерная головка на каретке.

А вот и сама лазерная головка для резки фанеры. Фольга использована для герметизации соединения трубки с штуцером.

Привод каретки.

В качестве привода кареток использованы шаговые электромоторы с ременной передачей и редуктором. Их можно извлечь из неисправного сканера или струйного принтера с безнадежно засохшими соплами.

Вал привода кареток поперечной оси.

Использование двух приводов на каретках, обеспечивающих перемещение головки по поперечной оси, создало бы проблему их точной синхронизации. Вместо этого использован один шаговый мотор с редуктором  и вал длиной во весь ход головки, гарантирующий синхронное движение обеих кареток.

На фото — крышка станка.

Массивная крышка тоже изготовлена из ЛДСП; она поднимается на мебельных лифтах. Между крышкой и корпусом остается небольшой зазор, обеспечивающий поступление воздуха; отвод дыма организован снизу.

Отсек с электроникой.

В отдельном отсеке разместились блок питания, драйвер шаговых моторов и контроллер DSP, обеспечивающий управление станком.

Отсек с лазерной трубкой.

Лазерная трубка установлена с использованием пластиковых крепежей, позволяющих менять ее положение. Рядом с ней видна трубка водяного охлаждения. Воду через нее прокачивает маломощная помпа для домашнего фонтанчика.

Накопительный бак системы охлаждения.

Охлаждение организовано с использованием обычной пластиковой 100-литровой бутыли с водой.

Полезные мелочи

Напоследок — несколько небольших советов владельцу самодельного гравера:

• Используйте для резки фанеру из лиственных пород древесины (например, березы). Инструкция связана с тем, что смолистая хвойная древесина быстро пачкает дно и стенки рабочего отсека осевшей на них смолой;
• Следите за состоянием зеркала в рабочем отсеке. Осевшая на нем копоть может привести к падению мощности сфокусированного луча и перегреву самого зеркала;
• Не приближайте руки и глаза к линии между трубкой и зеркалами. Даже без фокусировки узкий луч мощностью от 20 ватт может вызвать серьезные ожоги и полную потерю зрения.

Этот след оставил луч мощностью 10 ватт. Время воздействия — 0,5 секунды.

Заключение

Как видите, оборудование для лазерной резки фанеры может быть изготовлено самостоятельно; однако затраты средств и времени будут весьма значительными.

10 лучших станков для лазерной резки – рейтинг 2020

Иностранной и отечественной промышленностью выпускается множество различных образцов оборудования, предназначенного для обработки и вырезания заготовок из древесных материалов (включая фанеру).

Самые высокотехнологичные решения предполагают использование для этих целей современных лазерных станков.

Один из таких механизмов – лазерный резак по дереву, – помимо основной своей функции, способен выполнять множество других операций. Это позволяет отнести его к универсальным образцам деревообрабатывающего оборудования.

Полная комплектация

Конструкция челноков для будущего устройства собирается при помощи стержней, которые вставляются в их борта, отвечающих за оси координат в двухмерной проекции. Направляющие стержни предварительно следует отшлифовать их при помощи наждачной бумаги или шлифмашины. Далее их нужно обработать подготовленной смазкой для более плавного движения.

В подвижном механизме в первую очередь монтируются механизмы для обеспечения движения, далее — шарикоподшипники. Завершающим этапом устанавливаются ремни. Собирая лазерный гравировальный станок своими руками, удобно использовать основу из металла, размером, дважды превышающим размер движущих механизмов.

На образовавшуюся подвижную систему надевается ремень с зубьями и она крепится саморезом к деревянной основе.

Процесс сборки

Распечатав чертежи, у меня появились детали, которые необходимо было собрать в кучу.

Первое, что я сделал, – это установил дверь корпуса электроники с левой стороны и замок с петлей (дверца устанавливается без трудностей, поэтому я сделал это в первую очередь.

Чтобы собрать корпус для электроники, я использовал множество L-образных железных скоб с отверстиями под саморезы. Если корпус планируется изготавливать из фанеры, то предварительно необходимо просверлить в ней также отверстия под саморезы.

Конструктивное исполнение

Итак, как устроен самодельный лазер для резки фанеры?

Станина станка.

Основа станины — алюминиевая профтруба размером 40х60, скрепленная мебельным уголком и саморезами по металлу. Корпус собран из недорогой ЛДСП — он не испытывает значительных нагрузок в процессе работы.

Обратите внимание: по периметру корпуса пущена 12-вольтовая светодиодная лента. Подсветка позволит визуально контролировать процесс резки.

Направляющие для каретки.

Непосредственно на трубах станины закреплены направляющие, обеспечивающие движение кареток по поперечной оси.

Крепление направляющей для продольной оси.

Лазерная головка на каретке.

А вот и сама лазерная головка для резки фанеры. Фольга использована для герметизации соединения трубки с штуцером.

Привод каретки.

В качестве привода кареток использованы шаговые электромоторы с ременной передачей и редуктором. Их можно извлечь из неисправного сканера или струйного принтера с безнадежно засохшими соплами.

Вал привода кареток поперечной оси.

Использование двух приводов на каретках, обеспечивающих перемещение головки по поперечной оси, создало бы проблему их точной синхронизации. Вместо этого использован один шаговый мотор с редуктором и вал длиной во весь ход головки, гарантирующий синхронное движение обеих кареток.

На фото — крышка станка.

Массивная крышка тоже изготовлена из ЛДСП; она поднимается на мебельных лифтах. Между крышкой и корпусом остается небольшой зазор, обеспечивающий поступление воздуха; отвод дыма организован снизу.

Отсек с электроникой.

В отдельном отсеке разместились блок питания, драйвер шаговых моторов и контроллер DSP, обеспечивающий управление станком.

Отсек с лазерной трубкой.

Лазерная трубка установлена с использованием пластиковых крепежей, позволяющих менять ее положение. Рядом с ней видна трубка водяного охлаждения. Воду через нее прокачивает маломощная помпа для домашнего фонтанчика.

Накопительный бак системы охлаждения.

Охлаждение организовано с использованием обычной пластиковой 100-литровой бутыли с водой.

Выбор приборов

Чем больше функций и мощность у станка для резки фанеры, тем выше его стоимость. Так, небольшой гравировальный инструмент на 40 Вт может стоить порядка 100 тысяч рублей, а более мощный прибор с возможностью обработки металла будет стоить уже в 3-4 раза дороже.

Для резки дерева, пластика, кожи, стекла применяют в основном приборы на основе газовых лазеров (СО2). Если же требуется обрабатывать металлы, то стоит выбрать станки с твердотельными лазерными излучателями (волоконные и ванадаты).

Станок лазерный для резки фанеры: выбор прибора по мощности и функциям и самостоятельное изготовление

Иностранной и отечественной промышленностью выпускается множество различных образцов оборудования, предназначенного для обработки и вырезания заготовок из древесных материалов (включая фанеру).

Самые высокотехнологичные решения предполагают использование для этих целей современных лазерных станков.

Один из таких механизмов – лазерный резак по дереву, – помимо основной своей функции, способен выполнять множество других операций. Это позволяет отнести его к универсальным образцам деревообрабатывающего оборудования.

Принцип действия

Основным рабочим инструментом станка для резки лазером фанеры является световой пучок большой мощности, под воздействием которого обрабатываемый участок подвергается термическому нагреву. Вследствие этого часть волокон дерева выгорает и образует рез, разделывающий заготовку на фрагменты заданной конфигурации.

Обратите внимание! Этот способ обработки относится к бесконтактным приёмам, поскольку непосредственного соприкосновения рабочего элемента с нарезаемым материалом в этом случае не происходит.

У разных моделей станков мощность светового лазера может существенно различаться, что сказывается не только на их возможностях, но и на сферах применения. В любом случае срез получается ровным, отсутствует стружка, лазерные станки позволяют выполнить работы быстро и максимально точно, изготавливать оригинальные игрушки, детали для мебели, сувениры и многое другое.

Возможности инструментов лазерной резки

Согласно своему прямому назначению все существующие модели лазерных станков по дереву делятся на следующие классы.

Во-первых, это устройства с небольшим запасом по мощности, которые предназначаются по большей части для деревообделочных операций.

И, во-вторых, это агрегаты с довольно мощным излучателем, используемые для резки твёрдых материалов (включая цветные металлы и подобные им вещества).

Небольшие по мощности лазерные станки, предназначенные для обработки древесных материалов (фанеры в частности), пользуются спросом у мастеров для домашнего, бытового применения. Устанавливают их в небольших частных мастерских для личных нужд или постоянной производственной работы.

Независимо от особенностей конкретного лазерного агрегата, все они способны выполнять следующие уникальные операции:

• вырезать из цельных листов фанеры и шпона заготовки произвольной формы или трафареты;
• гравировать на поверхности древесных заготовок различные маркировки и надписи;
• наносить на рабочие плоскости простейшие по содержанию рисунки;
• фрезеровать деревянные детали различной степени сложности, сопровождаемые выборкой в их теле углублений, пазов и фасок.

Отдельные модели особо продвинутых устройств могут располагать функцией 3D-резки. В зависимости от комплектации того или иного образца все перечисленные функции могут присутствовать в различных сочетаниях, определяя конечную стоимость обрабатывающего оборудования.

Разновидности оборудования

Различные образцы лазерных станков могут отличаться по своему функционалу, способу управления, мощности и габаритам.

По функционалу

По заявленным функциональным возможностям существует следующее разделение. Во-первых, это гравировальные станки с относительно слабым световым лучом, достаточным лишь для выполнения поверхностных операций. В случае их перенастройки, сопровождающейся увеличением длины волны, такие мини-агрегаты могут использоваться для резки фанерных листовых заготовок, шпона.

И, во-вторых, это оборудование с повышенной мощностью лазерного пучка, способного не только резать дерево, но и фрезеровать его. Они также располагают функцией гравировки, которая реализуется за счёт перенастройки лазерного луча по мощности.

По типу управления

Согласно этому признаку все известные образцы лазерных станков для резки делятся на следующие классы:

• станки для обработки древесины с ручным управлением, относящиеся к категории самых простых, дешёвых и доступных агрегатов. Несмотря на это, с их помощью могут изготавливаться уникальные изделия;
• более дорогие устройства с числовым управлением, обеспечивающие высокое качество обработки и гравирования;
• универсальные станки.

Последний тип оборудования совмещает в себе возможности ручного и автоматического управления.

По мощности и размеру

По этим параметрам выделяются следующие три типа оборудования для резки фанеры.

К первому типу относят компактный настольный прибор для гравировальных работ с заявленной мощностью до 80 Ватт. Этот станок предназначен для производства небольших по размерам изделий из разряда сувениров, он также может использоваться для резки не очень толстых листов фанеры.

Обратите внимание! Такие лазерные мини-станки могут применяться на небольших по размеру заводских площадках. Для работы в домашних условиях целесообразно выбирать именно их.

Профессиональные модели мощностью от 80 до 195 Ватт и стоимостью от 150 тысяч рублей предназначены для резки дерева и фанеры. Они имеют значительные габариты и применяются для производства серийных изделий в виде небольших партий.

И, наконец, образцы промышленного оборудования для обработки древесины, способные не только вырезать фанеру, но и растачивать заготовки и гравировать поверхности. Эти станки имеют довольно внушительные размеры и могут устанавливаться на крупных деревообрабатывающих производствах.

Отдельные рейтинговые образцы лазерной техники могут совмещать в себе сразу несколько функций, существенно облегчающих процесс обработки изделий из фанеры.

Возможность изготовления своими руками

Чтобы самостоятельно сделать простейший прибор для лазерной резки, можно воспользоваться подручными средствами, которые найдутся в хозяйстве любого запасливого мастера. При сборке такого устройства допускается использовать старые детали от ещё исправных аппаратов, таких, например, как лазерная указка, линза и дисковод с работающим приводом.

Помимо этого, перед сборкой лазерного станка следует запастись электрическим паяльником и несложным набором слесарного инструмента. Основным функциональным элементом самодельного лазерного резака является головка дисковода с опцией записи.

Важно! Следует выбрать именно пишущий тип дисковода, который отличается повышенным показателем мощности лазера, способного прожигать обрабатываемые материалы.

Используемый лазерный излучатель от дисковода при сборке можно разместить на его «родной» каретке, которая свободно перемещается в обоих направлениях. Для её демонтажа потребуется освободить корпус каретки от множества крепежных деталей и разъемных приспособлений.

При самостоятельном изготовлении лазерного режущего станка для дома приходится сталкиваться с определёнными техническими трудностями. Для их устранения можно будет воспользоваться советами профессионалов, имеющих богатый опыт изготовления электронных приборов на основе старых деталей.

Оценка статьи:

Загрузка…
