Как сделать крупорушку своими руками

Самодельная крупорушка из старого эл двигателя — Станки, сварка, металлообработка

Фермеры предпочитают кормить животных и птиц дробленным зерном и зерносмесями. Замечено, что именно такой рацион способствует быстрому набору веса, а полученные продукты питания отличаются отменным вкусом.

Зерносмесь легко приготовить, если использовать специальные приспособления, которые быстро перемалывают траву и зерно.

Как сделать крупорушку своими руками в домашних условиях? Чертеж и схема, представленные в статье, помогут сделать механизм самостоятельно.

Зерносмесь легко приготовить, если использовать самодельное приспособление — крупорушку

Крупорушка своими руками: что это такое и как использовать устройство?

Сделать крупорушку решают многие фермеры, выращивающие поголовье скота или содержащие птицеферму. Накормить стадо КРС самостоятельно довольно сложно, и это занимает немало времени, сил. Однако современные механизмы позволяют быстро приготовить необходимый для животных и птиц корм, равномерно смешивая ингредиенты и пищевые добавки.

Крупорушки в ассортименте продаются во многих специализированных магазинах. Такие приспособления больше известны как зернодробилки и применяются для тщательного измельчения зерна.

Недостатком заводских моделей называют завышенную стоимость автоматического устройства.

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения

Использовать крупорушку очень просто. В верхней ее части располагается приемный бункер, в который помещают овощи, зерно, траву и прочие добавки. Все эти корма будут равномерно раздроблены, как только фермер откроет заслонку.

Измельчение происходит в специальном барабане. Там же зерно смешивается с прочими добавками к корму. Барабан вращается с помощью электродвигателя. По отзывам находчивых фермеров, вполне достаточно мотора от старого пылесоса или советской стиральной машины.

Со схемой крупорушки можно ознакомиться на фото и видео.

Крупорушка из болгарки своими руками: этапы изготовления

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения, а чаще всего все необходимое можно найти в гараже, собрав приспособление из подручных материалов. Как видно на фото, такая крупорушка не имеет даже рамы, однако ее вполне достаточно для приготовления зерносмеси для небольшой стаи домашней птицы или нескольких голов КРС.

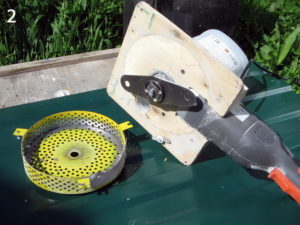

На фото крупорушка, изготовленная своими руками

Мастеру потребуется найти такие материалы, а именно:

• рабочую болгарку;
• старый круг для распила древесины;
• небольшой лист толстой фанеры;
• пластиковую емкость для воды на 5-6 литров;
• старую кастрюлю.

Теперь можно приступать к изготовлению крупорушки из болгарки. Для этого следует придерживаться такой последовательности проведения работ:

1. Из старого круга по дереву изготавливают нож для дробления зерна.
2. Толстую фанеру используют для изготовления каркаса, на который будет крепиться болгарка. В фанере предварительно выпиливают все необходимые отверстия.
3. В старой кастрюле, а именно в ее днище, высверливают достаточное количество отверстий, из которых будет выпадать измельченное зерно. Можно дно удалить и прикрепить сито.
4. Емкость для воды будет использоваться для подачи зерна в барабан и его измельчения. Дно вырезается полностью.
5. Теперь остается собрать все детали так, как показано на чертеже.

   Чертеж зернодробилки

Изготовить крупорушку своими руками из болгарки или двигателя от пылесоса может каждый. Итоговая стоимость приспособления составит копейки, однако экономия времени и сил будет очевидна. Такое изделие, изготовленное своими руками, будет служить долгие годы.

о том, как сделать крупорушку своими руками в домашних условиях:

Заводчики и владельцы птицеферм желают узнать о том, как сделать крупорушку своими руками в домашних условиях с помощью чертежа, схемы.

Предлагаем пошагово ознакомиться с этапами этой процедуры, обратить внимание на видео. Как показывает практика и отзывы фермеров, эта задача довольно простая, и с ней справятся даже люди без опыта.

Поэтому изучайте чертежи, найдите подходящие подручные материалы и приступайте к делу!

Крупорушка своими руками

На рынке представлены разнообразные модели мельничного и зернодробильного оборудования. Однако не каждый фермер может себе это позволить, а еще подходящие модели не всегда легко купить и доставить.

По этой причине сохраняется тенденция самостоятельно изготавливать необходимое оборудование своими руками из подручных материалов. Мельница или крупорушка своими руками могут быть изготовлены легко и с минимальными затратами.

Особенно актуально для начинающих предпринимателей и небольших ферм.

Описание крупорушки

Важно не путать крупорушку с мельницей. Последняя размалывает зерно в порошок – муку, а крупорушка только измельчает его. Это позволяет получить более мелкую фракцию зерна. Крупорушки, как видно из названия, используют для производства круп: риса, ячменя, гречки, проса, гороха, кукуруза и т. д.

Конструктивно крупорушка представляет собой довольно сложное техническое устройство, состоящее из нескольких рабочих элементов. Работает от электрического или ручного привода. Важной частью этого оборудования является сито – оно позволяет сортировать конечную продукцию по фракциям. Также конструкция может включать устройства для очистки зерна, воздуха и вентиляторы.

Крупорушки измельчают зерна для изготовления кормов

Для чего необходима крупорушка

Основное назначение крупорушки – изготовление зерновых продуктов, главным образом для производства кормов для домашних животных и птицы. Эти факторы определяют популярность оборудования.

Дело в том, что стоимость готовых комбикормов довольно высока, поэтому их покупка значительно увеличивает затраты, особенно если учесть, что для крупных ферм требуется большой объем продукции.

Если сельхозпроизводители выращивают зерновые культуры, самостоятельное производство круп для животных  не только значительно снизит стоимость кормов, но и откроет возможность получит доход от продажи излишков. Преимущества такого подхода очевидны, поэтому сегодня крупорушку все чаще можно увидеть как на небольших фермах, так и на крупных сельскохозяйственных предприятиях.

Принцип действия

Порядок работы:

1. Зерновые загружают в специальный бункер для приема сырья.
2. Зерно доставляется на сито для калибровки.
3. Откалиброванное зерно направляется в дополнительную секцию очистки.
4. Очищенное зерно сортируется по размеру на четыре разные фракции. Это нужно для повышения качества обработки: одновременно может обрабатываться только одна фракция зерна. Таким образом, процесс измельчения происходит циклично.
5. Зерно подается на рабочие элементы, где измельчается.
6. После завершения процесса обработки готовое зерно сортируется по фракциям.

Стоит отметить, что результат работы существенно различается в зависимости от материала, из которого изготовлены рабочие элементы. При выборе того или иного материала следует руководствоваться тем, какое сырье будет обрабатываться.

Устанавливая разные элементы, можно обрабатывать различные виды сырья и производить большой ассортимент круп и кормовых продуктов.

Производительность агрегата зависит от:

• типа зерна (чем оно тверже, тем дольше обработка);
• конструкции крупорушки (в том числе материала рабочих элементов);
• привода (электрический работает быстрее, чем ручной);

Показатели современных автоматических крупорушек варьируются от 150 до 300 кг / час. У ручной самоделки эти цифры, разумеется, будут ниже.

Техника может обрабатывать большое количество корма

Виды изделия

Первые крупорушки или зернодробилки представляли собой мельничные жернова, на которых перетирали зерно вручную или с помощью лошадиной тяги. Со временем эта конструкция была улучшена и сегодня можно найти разные виды крупорушек.

Центробежная

Центробежная или ударная крупорушка основана на методе ударного дробления. По конструкции напоминает центрифугу.

Зерно поступает на вращающуюся плоскость, ускоряется за счет центробежной силы и выбрасывается в камеру дробления со специальной твердой облицовкой.

Высокая кинетическая энергия частиц обеспечивает их разрушение при ударе о неподвижную поверхность стен. Давление в камере создает вентилятор.

Винтовая

В зернодробилке винтового типа установлены дробящие винты, обеспечивающие измельчение. Корпус выполняют сварным, с днищем желобчато-решетчатой ​​формы. Аналогичные конструкции используются для дробления угля. Они обладают большим запасом прочности и подходят для обработки твердых зерновых культур.

Мельничная

Мельничные или щековые крупорушки – исторически первый тип дробилки. Принцип действия прост: зерно сжимается двумя твердыми пластинами (щеками), одна из которых неподвижно закреплена, а вторая установлена на качающейся основе. Выполняя возвратно-поступательные движения, раскачивающиеся и неподвижные щеки сжимают и тем самым измельчают сырье, поступающее в машину.

Преимущества таких дробилок:

• простота конструкции и, следовательно, изготовления и ремонта;
• возможность регулировки пропускного канала для выбора необходимого размера зерен, получаемых на выходе.

К недостаткам можно отнести:

• быстрый износ таких механизмов из-за истирания прижимных элементов (щек);
• неравномерную форму обработанных зерен.

Вальцовочная

Еще один вариант, прошедший проверку временем – вальцовая мельница, которая может поставляться в виде автоматической или ручной модели. Основным механизмом конструкции является подвижный вал.

Его функция состоит в том, чтобы перенаправить поток зерна в небольшой промежуток между собой и неподвижной частью конструкции. Таким образом обеспечивается качественное и быстрое измельчение зерна.

Изготовить крупорушку можно самостоятельно

В зависимости от конструкции, крупорушка может быть:

• двухвальцовой — отличается меньшей производительностью и очень простой конструкцией;
• трехвальцовой — оснащена дополнительным валом и позволяет лучше измельчать сырье.

Этот тип дробилок отличается высоким качеством обработки и доступной ценой. Они быстро окупаются за счет повышения производительности и качества готового продукта.

Из чего можно изготовить крупорушку

Сегодня все большее значение приобретают модели с электрическим приводом. Их можно сделать из любой старой техники, например, из старой стиральной машины или пылесоса. Главное, чтобы мотор работал. Корпус также может пригодиться для изготовления бункера загрузки. Кроме того, понадобится металлическая полоса для ножа.

Самостоятельное изготовление

Стоимость продаваемых на рынке крупорушек и зернодробилок достаточно велика, поэтому имеет смысл сделать агрегат своими руками. Прежде чем приступить к работе, следует внимательно изучить инструкцию, а также посмотреть видео изготовления крупорушки, их много в сети. Самый простой и экономически целесообразный вариант – изготовить крупорушку из старой бытовой техники.

Инструменты и материалы:

1. Мотор от старого пылесоса или стиральной машины.
2. Квадрат из фанеры со стороной 30 см.
3. Прочная металлическая пластина с размерами 1,5x20x1,5 см.
4. Стальная полоса 70х6 см.
5. Три стержня (можно деревянных).
6. Сетка. Размер ячеек зависит от размера готового продукта. Можно использовать несколько сеток в зависимости от обрабатываемого зерна.
7. Контейнер для сбора готового продукта.

Порядок работы:

1. Закрепить на квадрате из фанеры двигатель от пылесоса или стиральной машины так, чтобы вал выступал на 4 см вниз.
2. Металлическую пластину заточить  как лезвие, в направлении оси вращения. В середине проделать отверстие, соответствующее диаметру вала двигателя, и жестко прикрепить.
3. Изготовить рабочую камеру, для этого согнуть в кольцо стальную полосу. В нижней части камеры вставить три стержня для надежной фиксации.
4. Установить сетку с отверстиями требуемых размеров.
5. Под сетку установить контейнер или ведро для сбора готового продукта.

Есть и более простой вариант. При работе с небольшими объемами конструкцию можно упростить настолько, что можно обойтись без мотора. А времени ее изготовление займет совсем мало.

Потребуются два чурбана, из которых будут сделаны жернова. Лучше использовать заготовки из твердой древесины лиственных пород (не хвойных, чтобы избежать попадания смолы). Дуб или бук – идеальные варианты:

1. От бревен диаметром не менее 2,5 см нужно отпилить куски длиной 25 см.
2. Контактные поверхности будущих жерновов должны быть зазубренными. Для этого можно вбить в них гвозди или любые детали из чугуна или стали.
3. В верхнем жернове следует проделать сквозное отверстие в виде воронки для загрузки зерна. Также необходимо установить ручку.
4. Верхнюю часть нижнего жернова покрыть оловянной полосой шириной 150-200 мм.
5. Около отверстия для измельченного зерна закрепить магнит, чтобы улавливать мелкие частицы, возникающие в результате истирания металлических зубьев.
6. Внизу установить желоб для схода обработанного зерна и контейнер для его сбора.

Принцип работы такой крупорушки очень прост. Одной рукой нужно вращать жернова за ручку, а другой постепенно добавлять зерно. В заключение полученный продукт пропускают через сито для окончательной сортировки.

Еще один простой вариант: крупорушка-терка. Потребуется:

1. Сделать из белой жести два цилиндра так, чтобы диаметр одного был на 2-3 мм меньше другого. Можно использовать чистые консервные банки подходящего размера.
2. Сделать с помощью гвоздя и молотка углубления на боках обоих цилиндров, чтобы превратить их в своеобразную терку. На внешнем цилиндре острые края отверстий должны быть направлены внутрь, а на внутреннем – наружу.
3. Цилиндр меньшего размера установить на деревянный кол диаметром 200–250 мм, закрыть конической крышкой. Снизу прибить деревянный брусок прямоугольной формы толщиной 40 мм.
4. Изготовить опорную плиту из дерева с отверстием, которое по размеру совпадет с бруском и соединить их так, чтобы обеспечить неподвижность внутреннего цилиндра.
5. Установить на внешний цилиндр ручки и вставить цилиндры один в другой. После этого можно засыпать зерно, и измельчать, вращая цилиндр за ручки как по часовой стрелке, так и в противоположном направлении.

Заключение

В заключение отметим, что использование самодельных крупорушек оправдано на небольших фермах. В то время как на сельскохозяйственных предприятиях с достаточным количеством скота более целесообразно купить мощную модель. Именно здесь наиболее заметна разница в цене, которая определяется размером затрат, связанных с покупкой готового корма и приобретением крупы.

Покупка или изготовление крупорушки обеспечат значительную экономию, особенно если учесть, что оборудование приобретается только один раз, и не придется ежемесячно тратить деньги на готовый корм.

Особенно выгодна крупорушка для кукурузы и зерна своими руками из подручных материалов, которая обойдется очень недорого и поможет заметно сэкономить деньги на кормах.

Такая крупорушка быстро окупится и даже принесет прибыль при продаже кормов.

Самодельные зернодробилки своими руками высокой производительности — Металлы, оборудование, инструкции

Зерно — один из основных видов корма для крс. Оно одинаково полезно и молочным животным, и тем, которые находятся на откорме. Но не все виды зерна можно давать в не измельченном виде. Ячмень, пшеницу и рожь перед скармливанием лучше раздробить. Для дробления используют специальный измельчитель зерна, который можно не только купить, но и изготовить самостоятельно.

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

• Компактность позволяет перемещать аппарат,
• Аппарат работает от обычной электрической сети,
• Большой выбор моделей,
• Возможность легко изготовить в домашних условиях,
• Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу.

В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками.

А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Самодельные зернодробилки

Не уступает своим магазинным аналогам и самодельная зернодробилка. Чтобы собрать в домашних условиях зернодробилку своими руками, необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок. А именно:

• Режущие плоскости или ножи: можно выточить из стали, а можно использовать готовые диски от блендера,
• Двигатель для зернодробилки. Мощность должна быть не ниже 1,4 кВт и не выше 2 кВт,
• Сито для зернодробилки: размер ячейки зависит от потребностей помола.

Перед тем как сделать зернодробилку своими руками, нужно усвоить и некоторые важные моменты:

• Рабочие ножи не должны намертво крепиться к устройству — их необходимо регулярно снимать и подтачивать,
• Для заготовки ножа лучше использовать очень прочную сталь,
• Предусмотреть возможность снятия сита для его чистки,
• Не использовать двигатель для зернодробилки большей мощности — расход электроэнергии будет больше.

Высокая производительность аппарата зависит от правильности сборки, а также от правильности использования.

Простейшая модель может быть собрана из обычной бытовой мясорубки. Сделать дробилку для зерна своими руками из мясорубки просто: для начала к ней присоединяют электродвигатель, а горлышко расширяют. Для удобства к горлышку можно приклеить часть пластмассовой бутылки. Получается аналог электромясорубки. Производительность такой зернодробилки — ведро зерна за двадцать минут.

В домашних условиях сделать зернодробилку можно из различных деталей от сельхозмашин: из тормозного барабана трактора, диска сошника и емкости от сеялки, а также металлических пластин режущего приспособления зерноуборочной машины. Чтобы собрать зернодробилку, нужно использовать удобную схему или чертеж крепления всех комплектующих частей. Их можно найти в интернете на специализированных форумах.

Простую модель дробилки можно смастерить и из двигателя пылесоса. Для установки вала в его основании делают отверстие. Используемый нож должен быть шириной около двадцати сантиметров, а толщиной — полтора. Ножик крепят непосредственно на вал. Можно использовать вместо рабочей камеры обычное  металлическое сито, под которое ставят коробку или ящик для зерна.

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

• Отрез трубы, диаметром не менее 15 см,
• Решетка с мелким сечением или сетка,
• Режущие диски (можно использовать из мясорубки),
• Коробка для зерна,
• Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно.

Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы.

Крупорушка своими руками готова!

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

• Режущие диски или ножи,
• Решетка,
• Дополнительный двигатель,
• Металлический уголок или узкие пластины,
• Молоток,
• Небольшой отрез металлической трубы.

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Обязательное условие: размер решетки должен полностью совпадать с размерами внутреннего бака.

Зернодробилка своими руками

Зернодробилки получили широкое распространение в сельском хозяйстве, в том числе в животноводстве. Они предназначены для измельчения зерна и комбикорма, перемалывания овощей и фруктов, приготовления кормовой смеси для крупного и мелкого домашнего скота, птицы.

Кроме того зернодробилки крайне полезны в быту. Они используются для измельчения зерновых культур – кукуруза, ячмень, пшеница, рожь (к примеру, при изготовлении муки). Но стоимость этого аппарата является достаточно высокой, поэтому многие фермеры и животноводы создают зернодробилки своими руками.

Принцип работы зернодробилки

Конструкция аппарата предполагает наличие бака с электроустановкой. Перемалывание поступающих в емкость зерновых культур осуществляется за счет ножей, которые с высокой скоростью вращаются внутри барабана устройства. Режущие инструменты надежно закреплены на втулке, насаженной на вал электрического двигателя.

Бытовая зернодробилка функционирует от сети электропитания 220В, поэтому для ее надежной работы достаточно подключить аппарат к стандартной электросети. Мощность оборудования варьируется от 1800 до 3000 Вт, что позволяет ему перемолоть до 200-300 кг зерновых культур за 60 минут.

Эксплуатация устройства допустима при температуре не выше 40 градусов. Оптимальная продолжительность работы оборудования в интенсивном режиме составляет 1 час, после чего устройство необходимо выключить. Производительность аппарата позволяет измельчить мешок зерна всего за 13-15 минут.

Пошаговая инструкция по созданию зернодробилки своими руками

Устройство для перемалывания зерновых культур можно с легкостью соорудить своими руками с использованием подручного инвентаря и инструментов.

Крупорушка своими руками: чертежи, фото

Если вы являетесь владельцем животноводческой фермы, то отлично знаете, насколько полезна дробилка для зерна.

С помощью этого оборудования можно довольно быстро пополнить запасы питания для птицы и кроликов, приготовить комбинированный состав, предназначенный для скота.

Найти недорогую зернодробилку на рынке соответствующих товаров достаточно сложно. По этой причине крупорушка своими руками может быть изготовлена.

Изготовление зернодробилки из старого пылесоса

Крупорушка своими руками может быть выполнена из старого пылесоса, поэтому не стоит избавляться от старой бытовой техники. У него можно позаимствовать мотор. Помимо прочего, будет необходимо использовать лист фанеры, толщина которого равна 10 миллиметрам.

Понадобится металлическая пластина, которая станет выполнять задачу ножа. Рабочая камера будет выполняться из стальной полосы. Будет необходимо запастись деревянными штифтами, а также гайками и шайбами.

Понадобится втулка, а также бункер и заслонка, которые необходимы для подачи зерна.

Особенности проведения работ

Крупорушка своими руками должна быть изготовлена по технологии, которая предполагает подготовку основания.

Для этой цели следует использовать фанерный лист, из которого выкраивается, а после вырезается квадрат, сторона которого должна быть равна 300 миллиметрам.

Поверх него следует зафиксировать рабочий электрический мотор, позаимствованный от пылесоса. При этом нужно расположить его нижнюю часть таким образом, чтобы он выступал на 40 миллиметров.

Изготовление ножа для оборудования

Крупорушка своими руками должна быть изготовлена с использованием ножа, который должен будет вращаться с большой скоростью, за счет чего будет происходить помол зерна, этот элемент необходимо выполнять отдельно. Для этого нужно будет использовать стальную пластину, которая должна иметь размеры 15×200 миллиметров, тогда как толщина должна быть равна 1,5 м.

Материалы предпочтительнее выбирать наиболее крепкие. Помимо этого, можно применить автомобильные держатели или другие детали, которые можно позаимствовать от бытовой техники. Заточить нож следует в виде лезвия, для этого обе кромки должны быть обработаны по направлению к оси вращения.

Когда изготавливается крупорушка для дома своими руками, можно поэкспериментировать с формой, придавая лезвию вид пропеллера или скашивая углы. С помощью наждака можно будет откорректировать пластину по горизонтали и вертикали. После в центральной части рабочей поверхности ножа нужно проделать отверстия по диаметру, подходящие под вал мотора пылесоса.

Крепление ножа нужно производить на резьбовой хвостик, используя для этого втулку, две шайбы и гайку.

Когда изготавливается крупорушка для дома своими руками, нужно будет выполнить камеру, для чего необходимо применить стальную полоску, ее длина должна быть равна 700 мм, при этом около 10 мм понадобится для крепления, тогда как ширина должна оказаться больше 60 мм. Стальную заготовку нужно свернуть в кольцо, а ребро отогнуть в наружную сторону по периметру камеры. Полученные фланцы по ширине должны быть не более 10 миллиметров, что понадобится для фиксации с основанием и для монтажа сита.

Когда выполняется крупорушка своими руками, чертежи которой можно подготовить самостоятельно, дробилку нужно крепко зафиксировать, для этого с нижней стороны камеры нужно будет установить шрифты, которые понадобятся в количестве трех штук. Удалить их друг от друга нужно на равное расстояние.

Изготовление сита

Перед тем как сделать крупорушку своими руками, нужно подумать над тем, каким будет сито. Оно может иметь любой диаметр отверстий. Параметры этого элемента будут зависеть только от того, какой результат вы желаете получить.

Так, для изготовления муки понадобится мелкая сетка, для получения крупного помола ячейки должны быть больше. Зерно будет поступать в рабочую камеру из бункера, который фиксируется на основании.

Крупорушка для кукурузы своими руками должна быть оборудована емкостью, которую следует установить под ситом. Она будет предназначаться для сбора готовой продукции, можно использовать для этого ведро или кастрюлю.

Изготовление дробилки по типу мельницы

Крупорушка (своими руками), фото которой представлены в статье, может иметь вид мельницы. Для этого будет необходимо подготовить статор, а также ротор, которые будут работать по принципу жерновов.

В качестве подставки для такого оборудования выступит ящик, на котором предстоит монтировать электрический мотор незначительной мощности.

Обязательно следует применить однофазный агрегат, можно использовать тот, что переделан из трехфазного.

Особенности изготовления самодельной мельницы

Корпус оборудования представляет собой коробку, выполненную из металла, толщина последнего должна быть равной 5 миллиметрам. Из материала нужно будет сформировать корпус в виде цилиндра, диаметр которого равен 300 миллиметрам. Нижнюю часть нужно будет оборудовать статором, тогда как сверху оборудования должна быть расположена крышка.

Внутри корпуса следует расположить мотор и мельницу, который фиксируется таким образом, чтобы подшипник надвигался на вал устройства, на нём, в свою очередь, монтируется ротор. Вращаясь, он станет развивать скорость до 3000 оборотов за одну минуту.

Бункер нужно будет укрепить поверх корпуса, используя для этого винты, через него и будет происходить подача зерна.

Для того чтобы более удобно было использовать оборудование, нужно установить заслонку, которая будет регулировать расход сырья.

Понадобится и рукав, который станет выполнять роль пыльника, его нужно изготовить из брезентового материала. Через этот элемент станет выходить продукция.

Не стоит забывать о том, что должны быть проделаны отверстия для подачи и последующего извлечения готового зерна.

Особенности изготовления статора

Статор нужно изготовить с применением листа металла, толщина которого равна 2 миллиметрам, тогда как ширина эквивалентна 50 миллиметрам.

Металлическую полоску нужно согнуть по окружности и поместить в форму для заливки, закрыв с одного торца алюминием, чтобы получилась чаша. Ее толщина должна быть равна 4 миллиметрам. На следующем этапе детали придается ребристость.

Для этого предстоит нарезать несколько уголков, а после приварить со внутреннего борта статора.

Круподерка своими руками — Справочник металлиста

Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

Изготовление основания измельчителя

При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм.

Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето.

Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

Основание измельчителя состоит из:

Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится.

Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.

2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

Чертеж решета измельчителя

Решето состоит из:

1 – боковой пластины крепления, 2 – решета

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками.

Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка.

Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам.

Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения.

В нижней же части будут храниться сменные решета и инструмент.

Изготовление молоткового барабана

Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10.

Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3.

Данные детали имеют большую износостойкость, по прицине закалки их краев.

Рис. 3 Сборочный чертеж молоткового барабана

Молотковый барабан состоит из:

1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

Процесс балансировки дробилки

Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей.

Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4).

Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

Рис. 4 Балансировка барабана

Балансировочная установка состоит из:

1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

Зернодробилка своими руками видео

Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

Как сделать крупорушку своими руками в домашних условиях. Чертеж, схема,

При ведении домашнего хозяйства с разнообразными питомцами возникает необходимость в измельчителе корма – крупорушке. Зачастую комбикорма, приобретаемые в магазинах, очень дорого стоят и не всегда их качество соответствует заявленному.

Вы можете измельчать разные продукты самостоятельно, если будете знать, как сделать крупорушку своими руками в домашних условиях.

Чертеж и схема помогут вам изготовить полезные инструмент для ведения фермерского хозяйства с минимальными затратами.

Как сделать зернодробилку «Хадыженская»

Для самостоятельной сборки подходит круподробилка «Хадыженская». Ее конструкция минимизирует недостатки других видов агрегатов. Для работы понадобятся:

• наждачный круг;
• радиальные шарикоподшипники;
• драчевый напильник;
• однофазный электродвигатель на 1-1,5 кВт;
• кордошнуровой ремень;
• уголок из стали 40х40мм;
• болты от М4 до М10;
• гайки;
• пружинные шайбы;
• стальной лист толщиной 3 мм;
• стальной вал из стали 40;
• прижимная гайка и стальные корпусы подшипников.

Схема обработки зерна на ферме

Следуйте пошаговой инструкции:

Шаг 1. К бокам станины с передней и задней стороны стяжными штифтами нужно прикрепить лонжероны, которые образуют основу.

Схема Хадыженской крупорушки

Шаг 2. Потом они скрепятся сваркой.

Шаг 3. В выемки стенок с наклоном по чертежам вкладывают ранее сконструированный вал с кругом. Пазы уплотняют.

Интересная статья: Курятник на даче своими руками

Шаг 4. По бокам подшипники зажимают прижимными гайками, а лонжеронами прижимают верх, устанавливая их на болтах-стойках М8, согласно чертежам.

Шаг 5. Смещение по оси дробилки устраняют, закрепляя на поверхности заднего лонжерона еще одну стойку.

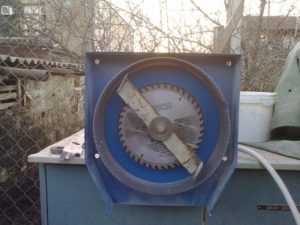

Фото самодельной дробилки зерна

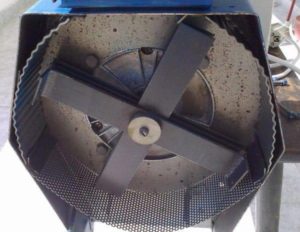

Шаг 6. Драчевый напильник устанавливают изнутри круподробилки так, чтоб между его поверхностью с нарезками и наждачным кругом установился нужный промежуток. Чтоб получить этот зазор, устанавливают регулировочный узел, согласно схеме.

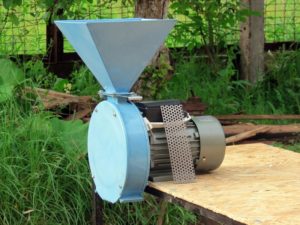

Фото полноценной зерномолки для домашнего хозяйства

Шаг 7. Для несложной крепления различных роликов используют фланец, который крепят на валу с наждачным кругом с помощью шпонки в виде призмы. Шкивы можно использовать и от двигателей от автомобиля.

Идея, как сделать измельчитель зерна
